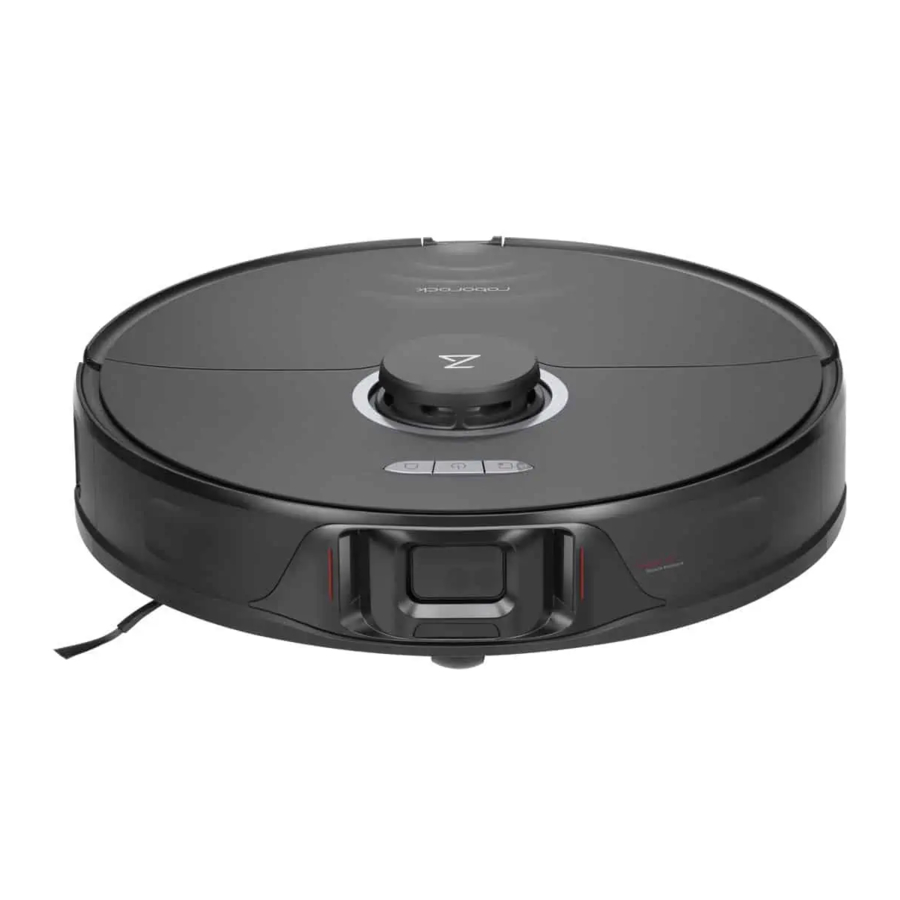

Roborock S8 (S80ULT) Handleiding

Productoverzicht

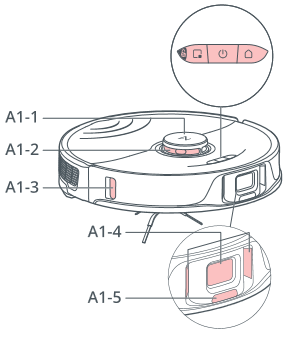

Robot (bovenaanzicht)

• Power/Clean (Aan/Schoonmaken)
  • Ingedrukt houden om de robot aan of uit te zetten
  • Druk erop om te beginnen met schoonmaken
• Power Indicator (Stroomindicator)
  • Wit: Batterijniveau ≥ 20%
  • Rood: Batterijniveau < 20%
  • Pulserend: Opladen of opstarten
  • Rood knipperend: Fout

Spot Clean/Child Lock (Puntsgewijs schoonmaken/Kinderslot)

• Druk op om puntsgewijs schoon te maken
• Houd 3 seconden ingedrukt om het kinderslot in/uit te schakelen

Dock

• Druk erop om terug te keren naar het dock

Opmerking: Druk op een willekeurige knop om de robot te stoppen tijdens het schoonmaken of docken.

A1-1—Verticale bumper
A1-2—LiDAR-sensor
A1-3—Muur-sensor
A1-4—Reactieve 3D-obstakelvermijdingssensor
A1-5—Infrarood invullicht

Robot (onderaanzicht)

A2-1—Valdetectiesensoren
A2-2—Tapijtsensor
A2-3—Omnidirectioneel wiel
A2-4—Oplaadcontacten
A2-5—Zijborstel
A2-6—Hoofdborstels
A2-7—Hoofdborstelafdekking
A2-8—Hoofdwielen

Robot (bovenklep open)

A3-1—WiFi-indicatorlampje

• Uit: wifi uitgeschakeld
• Langzaam knipperend: Wachten op verbinding
• Snel knipperend: Verbinden
• Constant: WiFi verbonden

A3-2—Resetknop
A3-3—Watertankvergrendeling
A3-4—Watertank
A3-5—VibraRise-module
A3-6—Luchtafvoer
A3-7—Bumper

Stofbak

A4-1—Filterdeksel
A4-2—Stofbakvergrendeling
A4-3—Dekselvergrendeling
A4-4—Wasbaar filter

Oplaaddock

A5-1—Stroomindicator
A5-2—Baken docklocatie
A5-3—Oplaadcontacten
A5-4—Stopcontact
A5-5—Elektrodeborstels

Stroomkabel

Elektrische watertank

A7-1—Stop
A7-2—Waterfilter
A7-3—Watertankvergrendeling

VibraRise-dweildoekhouder

A8-1—Vibratiemodule
A8-2—Bevestigingssleuf dweildoek
A8-3—Vergrendelingen dweildoekhouder

VibraRise-dweildoek

A9-1—Klittenbandpads

Vochtbestendige mat

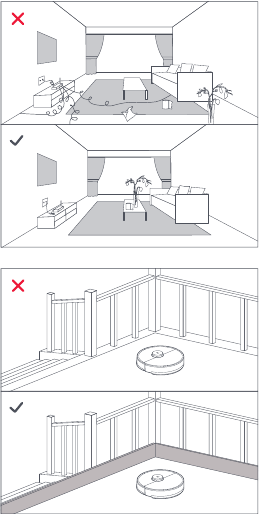

Installatie

1. Ruim kabels en losse spullen van de grond op en verplaats alle instabiele, breekbare, kostbare of gevaarlijke spullen om persoonlijk letsel of schade aan eigendommen te voorkomen als gevolg van spullen die verstrikt raken in, geraakt worden door of omgestoten worden door de robot.
2. Als u de robot in een verhoogd gebied gebruikt, gebruik dan altijd een veilige fysieke barrière om onbedoelde vallen te voorkomen die kunnen leiden tot persoonlijk letsel of schade aan eigendommen.

Opmerking: Wanneer u de robot voor de eerste keer gebruikt, volg hem dan tijdens zijn hele schoonmaakroute en let op mogelijke problemen. De robot kan in de toekomst zelfstandig schoonmaken.

Plaats het oplaaddock

Houd het oplaaddock op een vlakke ondergrond, plat tegen een muur. Sluit de stroomkabel aan op het oplaaddock en ruim kabels van de vloer op. Om een betere gebruikerservaring van de mobiele app te garanderen, plaatst u het oplaaddock in een gebied met een goede wifi-dekking.

B1-1 Meer dan 0,5 m
B1-2 Meer dan 1,5 m

Opmerkingen:

• Laat minstens 0,5 m vrije ruimte aan elke kant en meer dan 1,5 m voor het oplaaddock.
• Als de stroomkabel verticaal naar de grond hangt, kan deze door de robot worden gegrepen, waardoor het oplaaddock wordt losgekoppeld.
• De indicator van het oplaaddock brandt wanneer het oplaaddock onder spanning staat en is uit wanneer de robot wordt opgeladen.
• Plaats het oplaaddock niet op plaatsen die direct aan zonlicht worden blootgesteld of de locatiebaken blokkeren. Anders kan de robot mogelijk niet automatisch terugkeren naar het oplaaddock.

Zet het oplaaddock vast met de plakband

Veeg de vloer van het gebied waar het oplaaddock wordt geplaatst schoon met een droge doek en zet het dock vervolgens vast met dubbelzijdig tape aan de onderkant van het dock.

Opmerking: Verwijder indien nodig de dubbelzijdige plakband langzaam om lijmresten te verminderen.

Bevestig de vochtbestendige mat

Nadat u het oplaaddock op zijn plaats hebt bevestigd, gebruikt u een droge doek om het gebied schoon te maken waar de vochtbestendige mat zich bevindt. Verwijder de buitenste laag van de dubbelzijdige tape die aan de onderkant van de vochtbestendige mat is bevestigd en plak de mat zoals afgebeeld op de grond.

Opmerkingen:

• Plaats de vochtbestendige mat altijd op houten vloeren.
• Trek de dubbelzijdige tape langzaam los om achtergebleven lijm te minimaliseren.
• De vochtbestendige mat hecht het beste op gladde oppervlakken.

Schakel de robot in en laad hem op

Houd de knop ingedrukt om de robot in te schakelen. Wanneer het stroomlampje aangaat, plaatst u de robot op het dock om op te laden. Zorg ervoor dat de stroomindicator van het oplaaddock uitgaat en dat er een "opladen"-spraakmelding klinkt. Om de prestaties van de hoogwaardige oplaadbare lithium-ionbatterij te behouden, houdt u de robot opgeladen.

Opmerking: De robot schakelt mogelijk niet in als de batterij bijna leeg is. Plaats de robot in dit geval direct op het dock om op te laden.

Dweilen

Opmerking: Om overmatige vuilophoping tijdens het eerste gebruik te voorkomen, moeten vloeren minstens drie keer worden gestofzuigd voordat ze worden gedweild.

B4-1—Verwijder de watertank

Druk op de watertankvergrendeling en schuif de tank naar achteren.

B4-2—Vul de watertank

Verwijder de stop van de watertank, vul de tank met water en sluit deze goed af.

Opmerkingen:

• Om corrosie of schade te voorkomen, gebruikt u alleen de vloerreiniger van het merk Roborock in de watertank.
• Gebruik geen heet water, omdat dit de tank kan vervormen.

B4-3—Installeer de watertank opnieuw

Schuif de watertank in de robot totdat u hem hoort vastklikken.

B4-4—Installeer de VibraRise-dweildoek

Maak de dweildoek vochtig en wring hem uit totdat er geen water meer uit druppelt. Steek hem in de onderkant langs de bevestigingssleuf en plak hem stevig op zijn plaats.

B4-5—Installeer de VibraRise-dweildoekhouder

Schuif de VibraRise-dweildoekhouder naar voren onder de watertank. Een klik geeft aan dat hij op zijn plaats is vergrendeld.

B4-6—Verwijder de VibraRise-dweildoekhouder

Wanneer de robot na het schoonmaken terugkeert naar het dock, drukt u op de vergrendelingen aan beide zijden en schuift u de VibraRise-dweildoekhouder naar achteren om hem te verwijderen.

Opmerkingen:

• Was de VibraRise-dweildoek na elk gebruik en leeg de watertank regelmatig van ongebruikt water.
• Verwijder de VibraRise-dweildoekhouder wanneer u niet dweilt. De watertank kan op zijn plaats blijven.

B4-7— Risico op letsel.

Plaats uw vinger niet tussen de VibraRise-dweildoekhouder en de watertank.

Verbinding maken met de app

Deze robot ondersteunt zowel de Roborock- als de Mi Home-app. Kies de app die het beste aan uw behoeften voldoet.

1. App downloaden
   Optie 1: Zoek naar "Roborock" in de App Store


   of Google Play


   of scan de QR-code om de app te downloaden en te installeren.


   Optie 2: Zoek naar "Mi Home" in de App Store


   of Google Play


   of scan de QR-code om de app te downloaden en te installeren.

2. WiFi resetten
   1. Open de bovenklep en zoek de WiFi-indicator.
   2. Houd de knoppen en ingedrukt totdat u de spraakwaarschuwing "Resetting WiFi" (WiFi resetten) hoort. De reset is voltooid wanneer de WiFi-indicator langzaam knippert. De robot wacht vervolgens op een verbinding.
      Opmerking: als u geen verbinding kunt maken met de robot vanwege uw routerconfiguratie, een vergeten wachtwoord of een andere reden, reset dan de WiFi en voeg uw robot toe als een nieuw apparaat.
3. Apparaat toevoegen
   Open de Roborock-app, tik op de knop "Scan to Connect" (Scannen om te verbinden), of open de Mi Home-app, tik op "+" in de rechterbovenhoek en voeg het apparaat toe zoals aangegeven in de app.

Opmerkingen:

• Het daadwerkelijke proces kan variëren als gevolg van lopende app-updates. Volg de instructies in de app.
• Alleen 2,4 GHz WiFi wordt ondersteund.
• Als de robot langer dan 30 minuten wacht op een verbinding, wordt WiFi automatisch uitgeschakeld. Als u opnieuw verbinding wilt maken, reset dan de WiFi voordat u verdergaat.

Instructies

Aan/Uit

Houd de knop ingedrukt om de robot in te schakelen. De stroomindicator gaat branden en de robot gaat in de stand-bymodus. Houd de knop ingedrukt om de robot uit te schakelen en de reinigingscyclus te voltooien.

Opmerking: De robot kan niet worden uitgeschakeld wanneer deze wordt opgeladen.

Reiniging starten

Druk op de knop om te beginnen met reinigen. De robot plant zijn reinigingsroute op basis van zijn scan van de kamer. Het verdeelt een kamer in zones, tekent eerst de zonegrenzen uit en vult vervolgens de zone in een zigzagpatroon. Op die manier reinigt de robot alle zones één voor één, waardoor het huis efficiënt wordt gereinigd.

Opmerkingen:

• Om de robot automatisch te laten stofzuigen en terug te laten keren naar het dock, start u de robot vanaf het dock. Verplaats het dock niet tijdens het reinigen.
• De reiniging kan niet worden gestart als het batterijniveau te laag is. Laat de robot opladen voordat u begint met de reiniging.
• Als de reiniging in minder dan 10 minuten is voltooid, wordt het gebied twee keer gereinigd.
• Als de batterij bijna leeg is tijdens de reinigingscyclus, keert de robot automatisch terug naar het dock. Na het opladen hervat de robot waar hij gebleven was.
• Wanneer de VibraRise-dweilbevestiging is bevestigd, trekt de robot deze in bij het reinigen van het tapijt. U kunt het tapijt ook instellen als een verboden zone in de app om het te vermijden.
• Voordat u met een dweiltaak begint, moet u ervoor zorgen dat de VibraRise-dweil correct is geïnstalleerd.

Spotreiniging

Druk op de knop om de spotreiniging te starten. Reinigingsbereik: De robot reinigt een vierkant gebied van 1,5 m (4,9 ft) x 1,5 m (4,9 ft) gecentreerd op zichzelf.

Opmerking: Na de spotreiniging keert de robot automatisch terug naar het startpunt en gaat hij in de stand-bymodus.

Pauze

Wanneer de robot actief is, drukt u op een willekeurige knop om hem te pauzeren, drukt u op de knop om de reiniging te hervatten en drukt u op de knop om hem terug te sturen naar het dock.

Opmerking: Als u een gepauzeerde robot handmatig op het dock plaatst, wordt de huidige reiniging beëindigd.

Het waterreservoir bijvullen of de VibraRise-dweil reinigen

Om water toe te voegen of de VibraRise-dweil te reinigen, drukt u op een willekeurige knop om de robot te stoppen en verwijdert u de dweilmodule. Nadat u water hebt toegevoegd of de VibraRise-dweil hebt gereinigd, installeert u de dweilmodule opnieuw en drukt u op de knop om door te gaan.

Slaapstand

Als de robot langer dan 10 minuten is gepauzeerd, gaat hij in de slaapstand en knippert de stroomindicator om de paar seconden. Druk op een willekeurige knop om de robot wakker te maken.

Opmerkingen:

• De robot gaat niet in de slaapstand wanneer hij wordt opgeladen.
• De robot wordt automatisch uitgeschakeld als hij langer dan 12 uur in de slaapstand staat.

DND-modus

De standaard Niet Storen-periode (DND) is van 22:00 tot 08:00 uur. U kunt de app gebruiken om de DND-modus uit te schakelen of de DND-periode te wijzigen. Wanneer de DND-modus is geactiveerd, hervat de robot de reiniging niet automatisch, dimt het stroomindicatielampje en wordt het volume van de spraakprompts lager.

Kinderbeveiliging

Houd de knop ingedrukt om de kinderbeveiliging in/uit te schakelen. U kunt dit ook instellen in de app. Eenmaal ingeschakeld, reageert de robot niet op het indrukken van knoppen wanneer hij stilstaat. Wanneer de robot aan het reinigen of docken is, drukt u op een willekeurige knop om hem te stoppen.

Opladen

Na het reinigen keert de robot automatisch terug naar het dock om op te laden. In de pauzemodus drukt u op de knop om de robot terug te sturen naar het dock. De stroomindicator pulseert terwijl de robot oplaadt.

Opmerking: Als de robot het dock niet kan vinden, keert hij automatisch terug naar zijn startlocatie. Plaats de robot handmatig op het dock om op te laden.

Fout

Als er een fout optreedt, knippert de stroomindicator rood en klinkt er een spraakwaarschuwing.

Opmerkingen:

• De robot gaat automatisch in de slaapstand als hij langer dan 10 minuten in een defecte toestand wordt achtergelaten.
• Als u een defecte robot handmatig op het dock plaatst, wordt de huidige reiniging beëindigd.

Systeemreset

Als de robot niet reageert wanneer er op een knop wordt gedrukt of niet kan worden uitgeschakeld, reset dan het systeem. Druk op de Reset-knop en de robot wordt automatisch gereset.

Opmerking: Na het resetten van het systeem worden geplande reiniging, Wi-Fi, enz. hersteld naar de fabrieksinstellingen.

Fabrieksinstellingen herstellen

Als de robot na een systeemreset niet goed functioneert, schakel hem dan in. Houd de knop ingedrukt en druk tegelijkertijd op de Reset-knop totdat u de spraakprompt "Restoring factory settings" (Fabrieksinstellingen herstellen) hoort. De robot wordt vervolgens teruggezet naar de fabrieksinstellingen.

Routineonderhoud

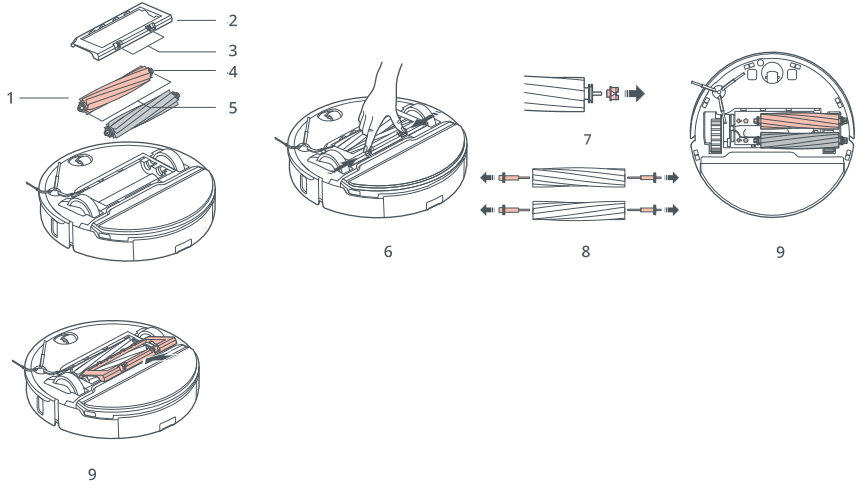

Hoofdborstels

* Elke 2 weken reinigen en elke 6-12 maanden vervangen.

C1-1—Hoofdborstel
C1-2—Hoofdborstelafdekking
C1-3—Vergrendelingen
C1-4—Hoofdborstellager
C1-5—Hoofdborstelkappen
C1-6—Draai de robot om en druk op de vergrendelingen om de hoofdborstelafdekking te verwijderen.
C1-7—Verwijder de hoofdborstel en trek het hoofdborstellager eruit.
C1-8—Trek de hoofdborstelkappen eruit.
C1-9—Nadat u het verwarde haar of vuil aan beide uiteinden van de hoofdborstel hebt verwijderd, installeert u deze opnieuw en drukt u op de hoofdborstelafdekking om deze op zijn plaats te vergrendelen.

Opmerkingen:

• De hoofdborstel moet worden afgeveegd met een natte doek en uit de buurt van direct zonlicht worden gedroogd.
• Gebruik geen corrosieve reinigingsvloeistoffen of desinfectiemiddelen om de hoofdborstel te reinigen.

Zijborstel

* Maandelijks reinigen en elke 3-6 maanden vervangen.

1. Draai de schroef van de zijborstel los.
2. Verwijder en reinig de zijborstel.

Installeer de borstel opnieuw en draai de schroef vast.

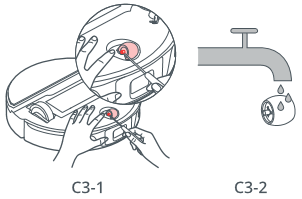

Omnidirectioneel wiel

* Reinig indien nodig.

C3-1— Gebruik een hulpmiddel, zoals een kleine schroevendraaier, om de as eruit te wrikken en het wiel eruit te halen.
Opmerking: de beugel van het omnidirectionele wiel kan niet worden verwijderd.
C3-2— Spoel het wiel en de as af met water om haar en vuil te verwijderen. Droog het wiel en bevestig het opnieuw en druk het stevig op zijn plaats.

Hoofdwielen

* Maandelijks reinigen.

Reinig de hoofdwielen met een zachte, droge doek.

Stofbak

* Reinig indien nodig.

C5-1— Open de bovenklep van de robot en haal de stofbak eruit.

C5-2— Open het deksel en leeg de stofbak.

C5-3— Vul de stofbak met schoon water en sluit het deksel. Schud de stofbak voorzichtig en giet vervolgens het vuile water eruit.

Opmerking: Gebruik alleen schoon water zonder reinigingsmiddel om verstopping te voorkomen.
C5-4— Laat de stofbak en het wasbare filter drogen.

Wasbaar filter

* Elke 2 weken reinigen en elke 6-12 maanden vervangen.

C6-1— Open de filterafdekking en verwijder het filter.
C6-2—Spoel het filter herhaaldelijk en tik erop om zoveel mogelijk vuil te verwijderen.
Opmerking: Raak het oppervlak van het filter niet aan met uw handen, borstel of harde voorwerpen om mogelijke schade te voorkomen.
C6-3—Laat het filter 24 uur volledig drogen en installeer het opnieuw.
Opmerking: Schaf een extra filter aan en wissel indien nodig af.

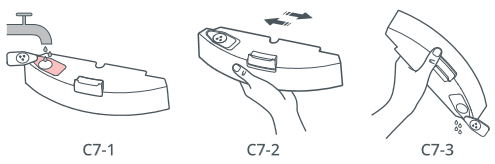

Watertank

* Reinig indien nodig.

C7-1—Open de watertank en vul deze met schoon water.
C7-2— Sluit de watertank en schud hem voorzichtig.
C7-3—Giet het resterende water eruit zoals weergegeven.

VibraRise Dweildoek

* Reinig na elk gebruik en vervang elke 3-6 maanden.

C8-1—Verwijder de VibraRise-dweildoek van de VibraRise-dweildoekhouder. Reinig de VibraRise-dweildoek en laat hem aan de lucht drogen.

Opmerking: Een vuile VibraRise-dweil heeft invloed op de dweilprestaties. Reinig hem voor gebruik.

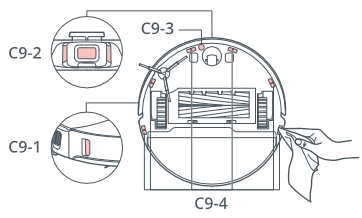

Robotsensoren

* Maandelijks reinigen.

Gebruik een zachte, droge doek om alle sensoren af te vegen en te reinigen, inclusief:

C9-1—Wandsensor
C9-2—Reactieve 3D-obstakelvermijdingssensor
C9-3—Tapijtsensor
C9-4—Val sensoren

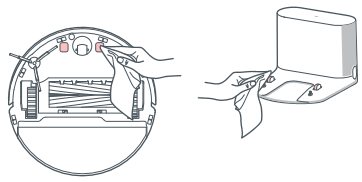

Oplaadcontactgebieden

* Maandelijks reinigen.

Gebruik een zachte, droge doek om de oplaadcontacten op het oplaadstation en de robot af te vegen.

Batterij

De robot is uitgerust met een ingebouwde, krachtige oplaadbare lithium-ionbatterij. Om de batterijprestaties te behouden, houdt u de robot opgeladen tijdens normaal gebruik.

Opmerking: Als de robot gedurende langere tijd niet wordt gebruikt, schakel hem dan uit en laad hem minstens om de drie maanden op om schade aan de batterij door overontlading te voorkomen.

Basisparameters

Robot

Model	S80ULT
Batterij	14.4V/5200mAh (TYP) lithium-ion batterij
Nominaal ingangsvermogen	20V 1.2A
Oplaadtijd	< 6 uur

Opmerking: Het serienummer staat op een sticker aan de onderkant van de robot.

Oplaadstation

Model	CDZ12RR of CDZ20RR
Nominaal vermogen	28W
Nominaal ingangsvermogen	100-240V~
Nominaal uitgangsvermogen	20V 1.2A
Nominale frequentie	50-60Hz
Batterij opladen	14.4V/5200mAh (TYP) lithium-ion batterij

Veelvoorkomende problemen

Veiligheidsinformatie

• Alleen voor gebruik met roborock CDZ12RR, CDZ20RR, AED06LRR of AED07LRR-oplader.
• Plaats de snoeren van andere apparaten buiten het te reinigen gebied.
• Gebruik de stofzuiger niet in een kamer waar een baby of kind slaapt.
• Gebruik de stofzuiger niet in een ruimte waar brandende kaarsen of breekbare voorwerpen op de vloer staan die moeten worden schoongemaakt.
• Gebruik de stofzuiger niet in een kamer met brandende kaarsen op meubels waar de stofzuiger per ongeluk tegenaan kan stoten.
• Laat kinderen niet op de stofzuiger zitten.

Batterij en opladen

• Houd het laadstation uit de buurt van warmte (zoals radiatoren).
• Veeg de oplaadcontacten niet schoon met een natte doek of natte handen.
• Schakel de robot uit en gebruik de originele verpakking voor verzending.
• Als u de robot in opslag plaatst, laad hem dan volledig op en schakel hem uit voordat u hem op een koele, droge plaats bewaart. Laad hem minstens om de drie maanden op om te voorkomen dat de batterij te veel ontlaadt.
• Gebruik het product niet als de temperatuur hoger is dan 40°C (104°F) of lager dan 4°C (39°F), of als er vloeistof of kleverige substantie op de vloer ligt.

Uitleg van internationale symbolen

~ - ALTERNATIEVE STROOM symbool [symbool IEC 60417-5032 (2009-02)]

- GELIJKSTROOM symbool [symbool IEC 60417-5031 (2009-02)]

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Roborock S8 (S80ULT) Handleiding

Dit vind je misschien ook leuk

Roborock S8 MaxV Ultra, S82USV - Handleiding voor stofzuiger

Beschikbare talen
