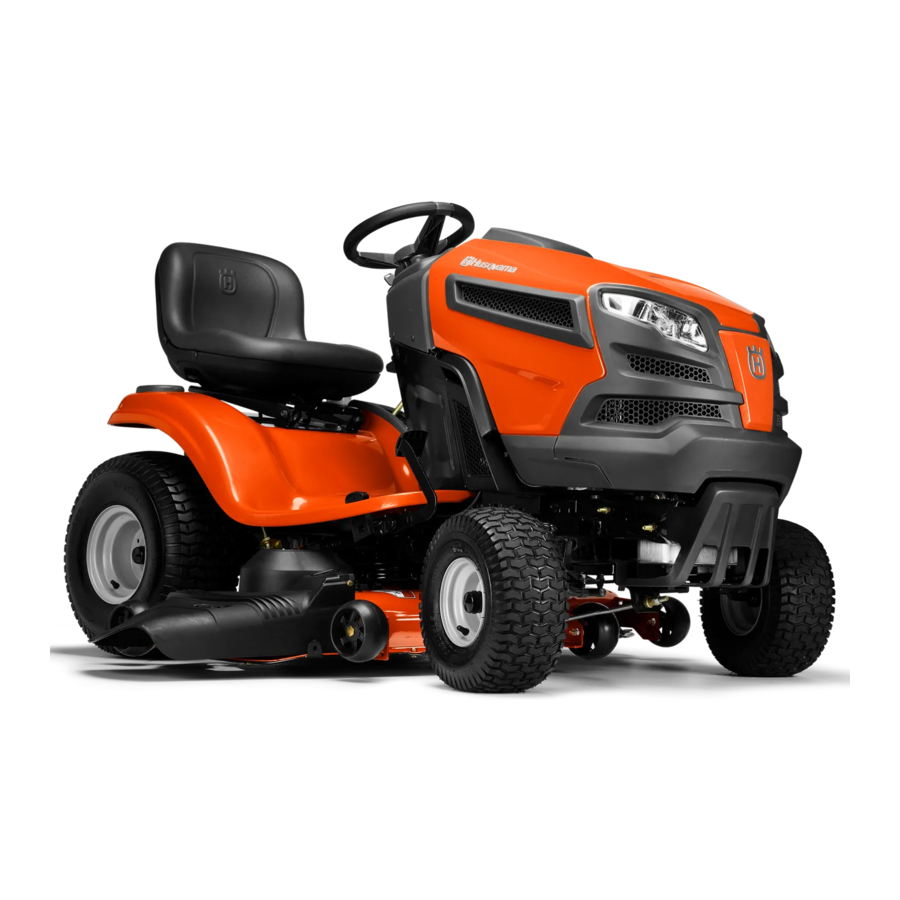

Husqvarna YTH24V54 - Handleiding zitmaaier

VEILIGHEIDSREGELS

Veilige bedieningspraktijken voor zitmaaiers

DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DE VOLGENDE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD.

Om onbedoeld starten te voorkomen bij het opzetten, TRANSPORTEREN, AFSTELLEN of reparaties uitvoeren, moet u altijd de bougiekabel loskoppelen en de kabel op een plaats leggen waar hij geen contact kan maken met de bougie.

Laat de machine niet in neutraal een heuvel afrollen, u kunt de controle over de tractor verliezen.

Sleep alleen de hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Werk alleen met de laagst mogelijke snelheid op een helling. Een te zware lading, op een helling, is gevaarlijk. Banden kunnen de grip op de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

De uitlaatgassen van de motor, sommige van zijn bestanddelen en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Batterijpolen, terminals en gerelateerde accessoires bevatten lood en loodverbindingen, chemicaliën waarvan bekend is dat de staat Californië kanker en geboorte afwijkingen of andere reproductieve schade veroorzaken. Was uw handen na het hanteren.

KINDEREN

KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics beveelt aan dat kinderen minimaal 12 jaar oud zijn voordat ze een door de bestuurder bestuurde grasmaaier bedienen en minimaal 16 jaar oud voordat ze een zitmaaier bedienen.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR. Lees en volg zorgvuldig alle veiligheidsinstructies hieronder.

Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.

• Houd kinderen uit de buurt van het maaigebied en onder de zorgzame hoede van een verantwoordelijke volwassene anders dan de bestuurder.
• Wees alert en schakel de machine uit als een kind het gebied betreedt.
• Kijk voor en tijdens het achteruitrijden achter en naar beneden naar kleine kinderen.
• Vervoer nooit kinderen, zelfs niet met de messen uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine verstoren. Kinderen die in het verleden zijn meegenomen, kunnen plotseling in het maaigebied verschijnen voor een nieuwe rit en overreden of achteruit overreden worden door de machine.
• Laat kinderen nooit de machine bedienen.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

ALGEMENE WERKING

• Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.
• Steek uw handen of voeten niet in de buurt van roterende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Sta alleen verantwoordelijke volwassenen die bekend zijn met de instructies toe de machine te bedienen.
• Maak het gebied vrij van objecten zoals stenen, speelgoed, draad, enz. die door de messen kunnen worden opgepakt en weggeslingerd.
• Zorg ervoor dat er geen omstanders in de buurt zijn voordat u de machine bedient. Stop de machine als iemand het gebied betreedt.
• Vervoer nooit passagiers.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achterom voor en tijdens het achteruitrijden.
• Richt nooit uitgeworpen materiaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop de messen bij het oversteken van grindoppervlakken.
• Bedien de machine niet zonder de volledige grasopvangbak, de uitwerpschacht of andere veiligheidsvoorzieningen op hun plaats en werkend.
• Vertraag voordat u draait.
• Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem aan en stop de motor voordat u afstapt. Vergrendel de contactsleutel handmatig. (Zie "MANUEEL VERGRENDELEN VAN DE SmartSwitch™ ONTSTEKING" in het hoofdstuk Bediening van deze handleiding).
• Schakel de messen uit wanneer u niet maait. Schakel de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasopvangbak verwijdert of de uitwerpschacht ontstopt.
• Bedien de machine alleen bij daglicht of goed kunstlicht.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Let op het verkeer bij het bedienen in de buurt van of het oversteken van wegen.
• Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen.
• Draag altijd een veiligheidsbril bij het bedienen van de machine.
• Gebruik gehoorbeschermers om gehoorbeschadiging te voorkomen.
• Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van de aan zitmaaiers gerelateerde verwondingen. Deze bestuurders moeten hun vermogen om de zitmaaier veilig te bedienen voldoende beoordelen om zichzelf en anderen te beschermen tegen ernstig letsel.
• Volg de aanbeveling van de fabrikant voor wielgewichten of contragewichten.
• Houd de machine vrij van gras, bladeren of ander vuil dat hete uitlaat- / motoronderdelen kan raken en verbranden. Laat het maaidek geen bladeren of ander vuil ploegen dat ophoping kan veroorzaken. Reinig eventuele olie- of brandstoflekkage voordat u de machine bedient of opbergt. Laat de machine afkoelen voordat u deze opbergt.

HELLINGWERKING

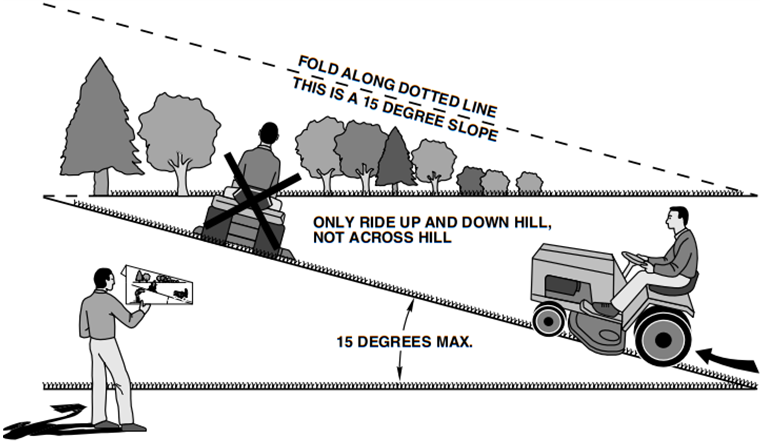

Overschrijd bij het laden of lossen van deze machine niet de maximaal aanbevolen werkingshoek van 15°.

Hellingen zijn een belangrijke factor die verband houdt met verlies van controle en kantelongevallen, wat kan leiden tot ernstig letsel of de dood. Bediening op alle hellingen vereist uiterste voorzichtigheid. Als u de helling niet kunt oprijden of als u zich er ongemakkelijk bij voelt, maai deze dan niet.

• Maai hellingen op en af, niet dwars.
• Let op gaten, sporen, hobbels, stenen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
• Kies een lage grondsnelheid, zodat u niet hoeft te stoppen of te schakelen terwijl u op de helling staat.
• Maai niet op nat gras. Banden kunnen grip verliezen. Houd de machine altijd in de versnelling wanneer u hellingen afdaalt.
• Schakel niet naar neutraal en rol niet bergafwaarts.
• Vermijd starten, stoppen of draaien op een helling. Als de banden grip verliezen, schakelt u de messen uit en rijdt u langzaam recht de helling af.
• Houd alle bewegingen op de hellingen langzaam en geleidelijk. Breng geen plotselinge veranderingen aan in snelheid of richting, waardoor de machine kan omrollen.
• Wees uiterst voorzichtig bij het bedienen van de machine met grasopvangbakken of andere hulpstukken; ze kunnen de stabiliteit van de machine beïnvloeden. Gebruik niet op steile hellingen.
• Probeer de machine niet te stabiliseren door uw voet op de grond te zetten.
• Maai niet in de buurt van afgronden, greppels of bermen. De machine kan plotseling omrollen als een wiel over de rand staat of als de rand instort.
• Als de machine stopt tijdens het bergopwaarts rijden, schakelt u de messen uit, schakelt u in de achteruit en rijdt u langzaam achteruit naar beneden.
• Draai niet op hellingen, tenzij dit noodzakelijk is, en draai dan langzaam en geleidelijk bergafwaarts, indien mogelijk.


SLEPEN

• Sleep alleen met een machine die een trekhaak heeft die is ontworpen om te slepen. Bevestig gesleepte apparatuur alleen op het trekhaakpunt.
• Volg de aanbeveling van de fabrikant voor gewichtslimieten voor gesleepte apparatuur en slepen op hellingen.
• Laat nooit kinderen of anderen in of op gesleepte apparatuur toe.
• Op hellingen kan het gewicht van de gesleepte apparatuur leiden tot verlies van grip en verlies van controle.
• Rijd langzaam en houd extra afstand om te stoppen.

SERVICE

VEILIGE OMGEVING MET BENZINE

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het hanteren van benzine. Benzine is uiterst ontvlambaar en de dampen zijn explosief.

• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Gebruik alleen een goedgekeurde benzinecontainer.
• Verwijder nooit de tankdop of vul geen brandstof bij terwijl de motor draait.
• Laat de motor afkoelen voordat u tankt.
• Tank de machine nooit binnenshuis.
• Bewaar de machine of brandstofcontainer nooit op een plaats waar open vuur, vonken of een waakvlam is, zoals op een boiler of andere apparaten.
• Vul nooit containers in een voertuig of op een vrachtwagen- of aanhangerbed met plastic bekleding. Plaats containers altijd op de grond uit de buurt van uw voertuig tijdens het vullen.
• Verwijder benzine-aangedreven apparatuur van de vrachtwagen of aanhanger en tank deze op de grond. Als dit niet mogelijk is, tank dergelijke apparatuur dan bij met een draagbare container, in plaats van met een benzinepompnozzle.
• Houd de nozzle te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen nozzle-vergrendelingsapparaat.
• Als er brandstof op kleding wordt gemorst, vervang de kleding dan onmiddellijk.
• Vul de brandstoftank nooit te vol. Plaats de tankdop terug en draai deze stevig vast.

ALGEMENE SERVICE

• Bedien de machine nooit in een afgesloten ruimte.
• Houd alle moeren en bouten stevig vast om ervoor te zorgen dat de apparatuur in een veilige werkende staat verkeert.
• Knoeien nooit met veiligheidsvoorzieningen. Belemmer nooit de beoogde functie van een veiligheidsvoorziening of verminder de bescherming die een veiligheidsvoorziening biedt. Controleer regelmatig de juiste werking. Bedien NOOIT een machine met een veiligheidsvoorziening die niet goed functioneert.
• Houd de machine vrij van gras, bladeren of ander vuil. Reinig olie- of brandstoflekkage en verwijder brandstofdoordrenkt vuil. Laat de machine afkoelen voordat u deze opbergt.
• Als u een vreemd voorwerp raakt, stop dan en inspecteer de machine. Repareer indien nodig voordat u opnieuw start.
• Breng nooit aanpassingen of reparaties aan terwijl de motor draait.
• Controleer de onderdelen van de grasopvangbak en de uitwerpschacht regelmatig en vervang deze indien nodig door door de fabrikant aanbevolen onderdelen.
• Maaimesen zijn scherp. Wikkel het mes in of draag handschoenen en wees uiterst voorzichtig bij het onderhoud ervan.
• Controleer de werking van de rem regelmatig. Pas aan en onderhoud indien nodig.
• Onderhoud of vervang veiligheids- en instructielabels indien nodig.

Gebruik gehoorbeschermers om gehoorbeschadiging te voorkomen.

Draag altijd een veiligheidsbril bij het bedienen van de machine.

GEFELICITEERD met de aankoop van uw nieuwe tractor. Hij is ontworpen, ontwikkeld en vervaardigd om u de best mogelijke betrouwbaarheid en prestaties te bieden.
Mocht u een probleem ondervinden dat u niet gemakkelijk kunt verhelpen, neem dan contact op met uw dichtstbijzijnde erkende servicecentrum/-afdeling. We hebben competente, goed opgeleide technici en het juiste gereedschap om deze tractor te onderhouden of te repareren.
Lees en bewaar deze handleiding. De instructies stellen u in staat uw tractor op de juiste manier te monteren en te onderhouden. Neem altijd de "VEILIGHEIDSREGELS" in acht.

VERANTWOORDELIJKHEDEN VAN DE KLANT

• Lees en neem de veiligheidsregels in acht.
• Volg een regelmatig schema bij het onderhouden, verzorgen en gebruiken van uw tractor.
• Volg de instructies in de hoofdstukken "Onderhoud" en "Opslag" van deze handleiding.
• Draag de juiste persoonlijke beschermingsmiddelen (PBM) tijdens het bedienen van deze machine, inclusief (minstens) stevig schoeisel, oogbescherming en gehoorbescherming. Maai niet in korte broeken en/of schoenen met open tenen.
• Laat altijd iemand weten dat u buiten aan het maaien bent.

Deze tractor is uitgerust met een interne verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterd met bos bedekt, met struiken bedekt of met gras bedekt land, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of staatswetten (indien van toepassing). Als een vonkenvanger wordt gebruikt, moet deze door de bestuurder in effectieve werkende staat worden gehouden.
Een vonkenvanger voor de geluiddemper is verkrijgbaar via uw dichtstbijzijnde erkende servicecentrum/-afdeling.
In de staat Californië is het bovenstaande wettelijk verplicht (sectie 4442 van de California Public Resources Code). Andere staten hebben mogelijk vergelijkbare wetten. Federale wetten zijn van toepassing op federaal land.

ONDERSTEUNING / HULP

Als u hulp nodig heeft of vragen heeft over de toepassing, bediening, onderhoud of onderdelen voor uw product:

• Bezoek onze website: www.husqvarna.com
• Bel ons gratis: 1-800-487-5951

PRODUCTSPECIFICATIES

Benzinecapaciteit en -type:	2,5 gallon (9,46 L) Loodvrij normaal
Olietype: (API: SJ-SN)	SAE 30 (boven 32°F/0°C) SAE 5W30 (boven 32°F/0°C)
Oliecapaciteit:	met filter: 64 oz. (1,89 L) zonder filter: 60 oz. (1,77 L)
Bougie:	Champion XC12YC Gap: .030"(0,76 mm)
Bougiekoppel:	180 lb-in (20 Nm)
Oplaadsysteem:	16 AMPÈRE @ 3600 RPM
Batterij:	Amp/uur: 28 Min. CCA: 230 Case Size: U1R
Messenboutkoppel:	45-55 FT. LBS. (62-75 Nm)

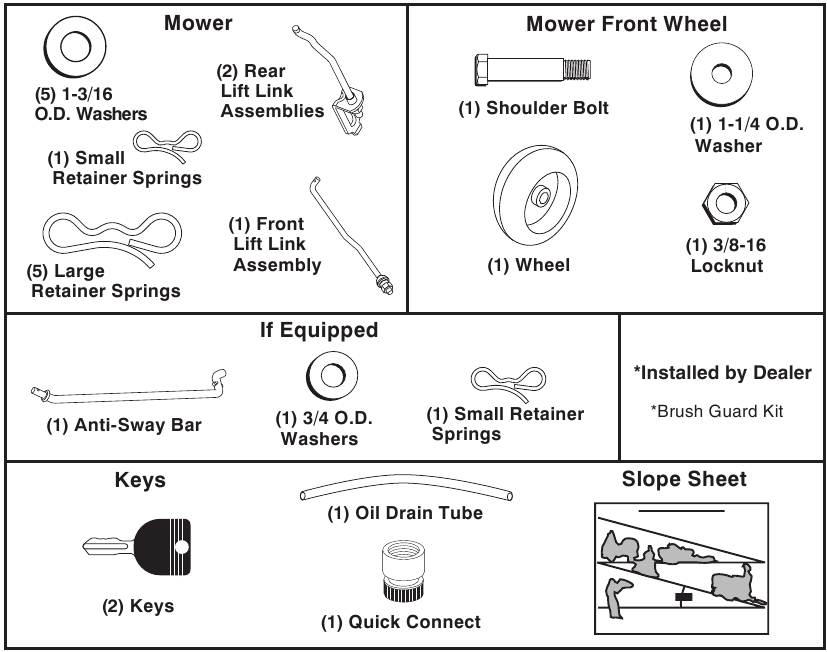

NIET-GEMONTEERDE ONDERDELEN

MONTAGE

Uw nieuwe tractor is in de fabriek gemonteerd, met uitzondering van de onderdelen die voor transportdoeleinden gedemonteerd zijn gebleven. Om een veilige en correcte werking van uw tractor te garanderen, moeten alle onderdelen en hardware die u monteert stevig worden vastgedraaid. Gebruik de juiste gereedschappen om een goede spanning te garanderen.

BENODIGDHEDEN VOOR MONTAGE

Een dopsleutelset zal de montage vereenvoudigen. Standaard sleutelmaten worden vermeld.

(2) 7/16" sleutels: Stanleymes
(1) 1/2" sleutel: Bandenspanningsmeter
(1) 3/4" sleutel: Tang
(1) 3/4" dopsleutel met aandrijfratel
(1) 9/16" sleutel: Zaklamp

Wanneer in deze handleiding sprake is van de rechter- of linkerhand, wordt bedoeld wanneer u zich in de bedieningspositie bevindt (achter het stuurwiel gezeten).

DE TRACTOR UIT DE DOOS HALEN

DOOS UITPAKKEN

• Verwijder alle toegankelijke losse onderdelen en onderdeeldozen uit de doos.
• Verwijder de eindpanelen en leg de zijpanelen plat.
• Controleer op eventuele extra losse onderdelen of dozen en verwijder deze.

VOORDAT U DE TRACTOR VAN DE SLEDE HAALT

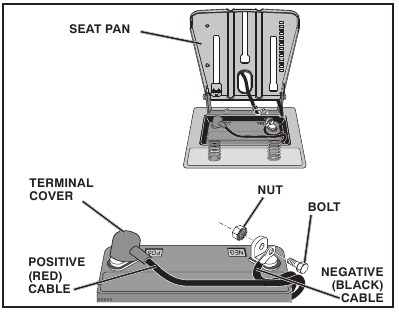

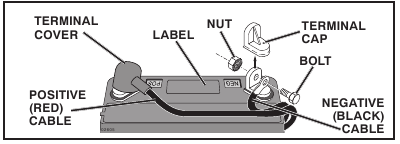

ACCU AANSLUITEN

(Zie afb. 1):

Sluit de accupolen niet kort door een moersleutel of ander voorwerp beide polen tegelijkertijd te laten raken. Verwijder metalen armbanden, horlogebanden, ringen enz. voordat u de accu aansluit. De pluspool moet eerst worden aangesloten om vonken door onbedoelde aarding te voorkomen.

OPMERKING: Als deze accu in gebruik wordt genomen na de maand en het jaar die op het etiket staan (het etiket bevindt zich tussen de polen), laad de accu dan minimaal een uur op met 6-10 ampère. (Zie "ACCU" in het hoofdstuk Onderhoud van deze handleiding voor laadinstructies.)

• Bepaal de locatie van de accu. De accu bevindt zich onder de stoel of onder de motorkap.
• Til de stoel of de motorkap omhoog.
• Verwijder de twee poolkappen en gooi ze weg.
• Sluit eerst de RODE accukabel aan op de plus (+) pool met bout en moer zoals afgebeeld. Draai stevig vast. Schuif de poolafdekking over de pool.
• Sluit de ZWARTE aardingskabel aan op de min (-) pool met de resterende bout en moer. Draai stevig vast.

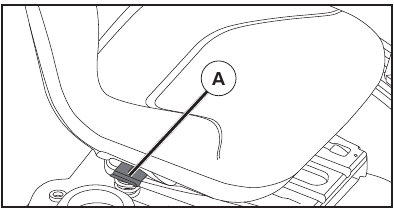

STOEL VERSTELLEN

(Zie afb. 2):

• Ga op de stoel zitten.
• Til de verstelhendel (A) omhoog en schuif de stoel totdat u een comfortabele positie hebt bereikt waarin u het koppelings-/rempedaal helemaal kunt intrappen.
• Laat de hendel los om de stoel in de juiste stand te vergrendelen.

OPMERKING: U kunt uw tractor nu van de slede rollen. Ga verder met de volgende instructies om de tractor van de slede te halen.

Lees, begrijp en volg voor het starten alle instructies in het hoofdstuk Bediening van deze handleiding. Zorg ervoor dat de tractor zich in een goed geventileerde ruimte bevindt. Zorg ervoor dat zich geen andere personen of voorwerpen voor de tractor bevinden.

DE TRACTOR VAN DE SLEDE ROLLEN

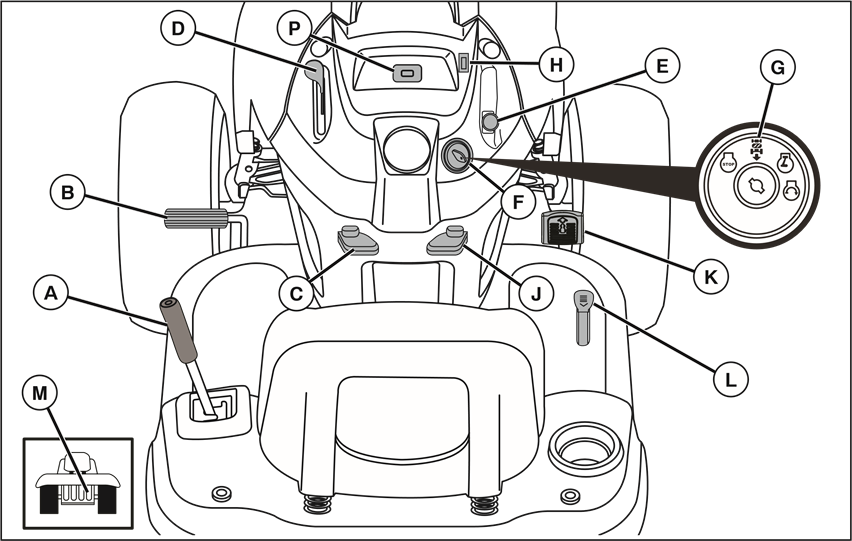

(Zie het hoofdstuk Bediening voor de locatie en functie van de bedieningselementen)

• Zet de hefhendel van het werktuig in de hoogste stand.
• Laat de parkeerrem los door het rempedaal in te trappen.
• Zet de vrijloopbediening in de stand "TRANSMISSIE UITGESCHAKELD". (Zie "TRANSPORT" in het hoofdstuk Bediening van deze handleiding.)
• Rol de tractor voorwaarts van de slede.

Ga verder met de volgende instructies.

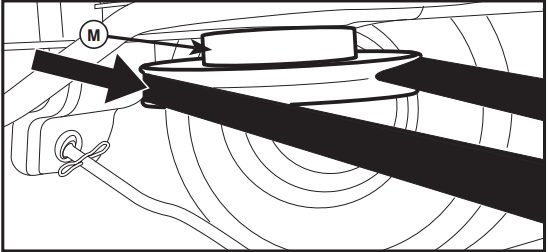

MAAIDEK EN AANDRIJFRIEM INSTALLEREN

(Zie afb. 3 - 15)

1. ZET DE PARKEERREM HENDEL VAST EN LAAT DE HEFHENDEL VAN HET WERKTUIG ZAKKEN (Zie afb. 3 & 4)

   Afb. 3


   Afb. 4

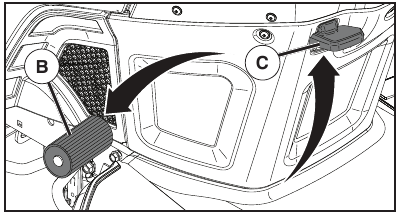

• Trap het koppelings-/rempedaal helemaal in en houd het vast.
• Trek de parkeerremhendel omhoog en houd deze vast, laat de druk van het koppelings-/rempedaal los en laat vervolgens de parkeerremhendel los. Het pedaal moet in de remstand blijven staan. Zorg ervoor dat de parkeerrem de tractor goed vasthoudt.

De hefhendel is geveerd. Houd de hefhendel stevig vast, laat deze langzaam zakken en zet hem in de laagste stand. De hefhendel bevindt zich aan de linkerkant van het spatbord.

2. MONTEER HET VOORSTE PEILWIEL (W) AAN DE VOORKANT VAN HET MAAIDEK
   (Zie afb. 5):

3. VOORSTE MAAIDEKBEUGEL
4. VOORSTE PEILWIEL
5. BOUT MET SCHOUDER
6. 1-1/4 B.D. SLUITRING
7. 3/8-16 BORGMOTER

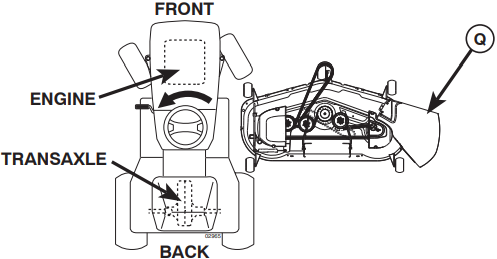

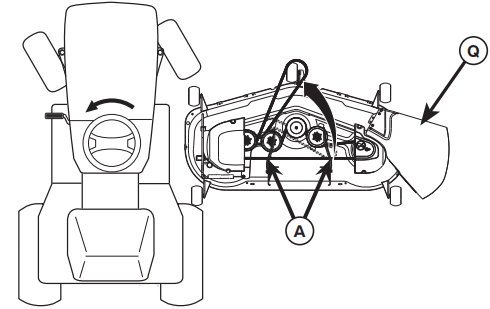

3. DRAAI HET STUURWIEL NAAR LINKS EN PLAATS HET MAAIDEK
   (Zie afb. 6):



   17. DEFLECTORSCHILD

   • Draai het stuurwiel zo ver mogelijk naar links en plaats het maaidek aan de rechterkant van de tractor met het deflectorschild (Q) aan de rechterkant.
4. SCHUIF HET MAAIDEK ONDER DE TRACTOR
   (Zie afb. 7):

   A. ZIJDOPHANGARMEN MAAIDEK
   Q. DEFLECTORSCHILD
   • Breng de riem naar voren en controleer of de riem correct is geleid in alle poeliegleuven van het maaidek.
     OPMERKING: Zorg ervoor dat de zijophangarmen van het maaidek (A) naar voren wijzen voordat u het maaidek onder de tractor schuift.
   • Schuif het maaidek onder de tractor totdat het zich in het midden onder de tractor bevindt.

Afb. 8:

1. ZIJDOPHANGARMEN MAAIDEK
2. BORGVEER
3. ACHTERSTE HEFLINK(S)
4. ACHTERSTE MAAIDEKBEUGEL RECHTERZIJDE
5. VOORSTE HEFLINK-ASSEMBLAGE
6. VOORSTE OPHANGBEUGEL

8. VOORSTE MAAIDEKBEUGEL
9. ACHTERSTE MAAIDEKBEUGEL LINKERZIJDE

11. RIEMSPANSTANG
12. VERGRENDELINGSBEUGEL
13. KOPPELINGSPOELIE MOTOR

17. DEFLECTORSCHILD

19. ANTI-SLINGERSTANG

23. VOORSTE PEILWIEL

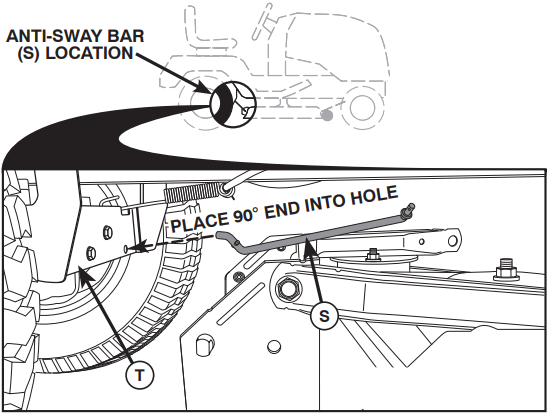

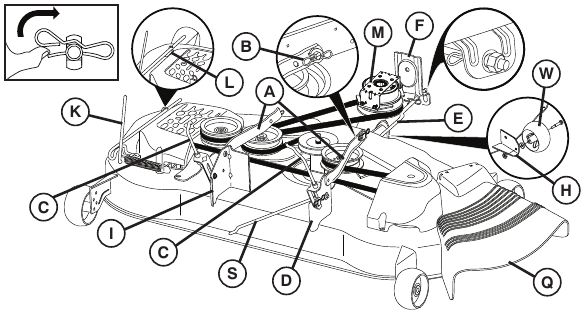

5. INSTALLEER DE ANTI-SLINGERSTANG (S) (INDIEN AANWEZIG)
   (Zie afb. 9 - 11):

   Afb. 9
   • Steek vanaf de rechterkant van het maaidek eerst het uiteinde van 90° van de anti-slingerstang (S) in het gat in de transaxle-beugel (T), die zich in de buurt van de linker achterband voor de transaxle bevindt.
     OPMERKING: Een zaklamp kan handig zijn.

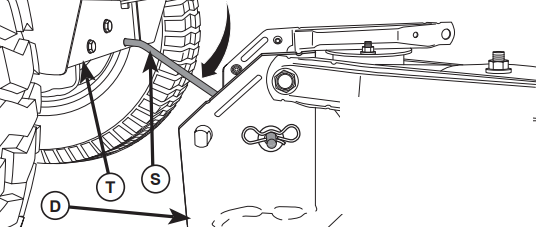

Afb. 10: TRANSAXLE-BEUGEL (T) BEVINDT ZICH TUSSEN DE ACHTERBANDEN:

19. ANTI-SLINGERSTANG
20. TRANSAXLE-BEUGEL

OPMERKING: Afhankelijk van het model kan de beugel (T) anders zijn dan afgebeeld, maar het gat voor de anti-slingerstang bevindt zich op dezelfde positie/locatie.

• Draai het geïntegreerde sluitringuiteinde van de anti-slingerstang (S) naar de maaidekbeugel aan de rechterkant van het maaidek. Steek het geïntegreerde sluitringuiteinde van de stang in het gat in de achterste maaidekbeugel (D). Verplaats het maaidek indien nodig om het geïntegreerde sluitringuiteinde van de stang in de achterste maaidekbeugel (D) te steken.
• Zet vast met een kleine sluitring en een kleine borgveer zoals afgebeeld.

Afb. 11:

4. ACHTERSTE MAAIDEKBEUGEL RECHTERZIJDE

19. ANTI-SLINGERSTANG
20. TRANSAXLE-BEUGEL

6. BEVESTIG DE ZIJDOPHANGARMEN (A) VAN HET MAAIDEK AAN HET CHASSIS (Zie afb. 12)
   • Plaats het voorste gat in de zijophangarm (A) over de pen aan de buitenkant van het tractorchassis en zet vast met een grote sluitring en een grote borgveer (B).
   • Herhaal dit aan de andere kant van de tractor.

Afb. 12

1. ZIJDOPHANGARMEN MAAIDEK
2. BORGVEER

4. ACHTERSTE MAAIDEKBEUGEL RECHTERZIJDE

7. BEVESTIG DE ACHTERSTE HEFLINKEN (C) (Zie afb. 13)
   • Steek het stanguiteinde van de achterste heflink (C) in het gat (U) in de ophangarm van de tractorhefas en draai de link naar beneden naar het maaidek.
   • Til de achterste hoek van het maaidek op en plaats de sleuf in de link-assemblage over de pen op de achterste maaidekbeugel (D) en zet vast met een grote sluitring en een grote borgveer.
   • Herhaal dit aan de andere kant van de tractor.

Afb. 13

3. ACHTERSTE HEFLINK(S)
4. ACHTERSTE MAAIDEKBEUGEL RECHTERZIJDE

21. GAT

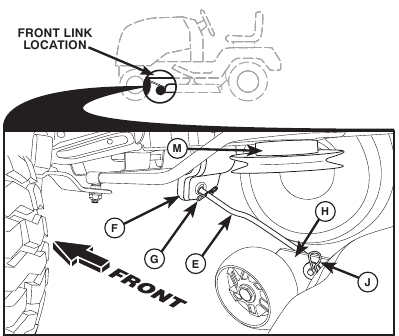

8. BEVESTIG DE VOORSTE LINK (E) (Zie afb. 14)

• Draai het stuurwiel om de wielen recht naar voren te plaatsen.
• Steek vanaf de voorkant van de tractor het stanguiteinde van de voorste link (E) door het voorste gat in de voorste ophangbeugel (F) van de tractor.
• Ga naar de linkerkant van het maaidek en steek een grote borgveer (G) door het gat in de voorste link (E) achter de voorste ophangbeugel (F).
• Steek het andere uiteinde van de link (E) in het gat in de voorste maaidekbeugel (H) en zet vast met een sluitring en een kleine borgveer (J).
  OPMERKING: Vereist het heffen van het dek.

Afb. 14

5. VOORSTE HEFLINK-ASSEMBLAGE
6. VOORSTE OPHANGBEUGEL
7. GROTE BORGVEER
8. VOORSTE MAAIDEKBEUGEL

10. KLEINE BORGVEER

13. KOPPELINGSPOELIE MOTOR

9. INSTALLEER DE RIEM OP DE KOPPELINGSPOELIE VAN DE MOTOR (M)
   (Zie afb. 8 & 15)

• Ontkoppel de riemspanstang (K) van de vergrendelingsbeugel (L).
• Installeer de riem op de koppelingspoelie van de motor (M).

Afb. 15

13. KOPPELINGSPOELIE MOTOR

Controleer of de riem correct is geleid in alle poeliegleuven van het maaidek en onder de doornkappen.

• Schakel de riemspanstang (K) in op de vergrendelingsbeugel (L).

  De riemspanstang is geveerd. Houd de stang stevig vast en schakel langzaam in.
• Zet de hefhendel van het werktuig in de hoogste stand.
• Stel indien nodig de peilwielen af voordat u het maaidek bedient, zoals weergegeven in het hoofdstuk Bediening van deze handleiding.

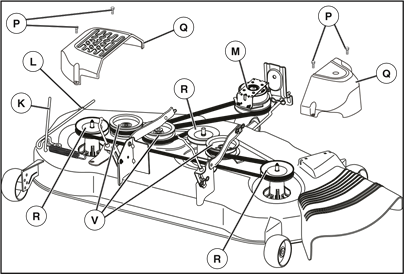

INSTALLATIE AANDRIJFRIEM MAAIDEK

Volg de procedure die wordt beschreven in "DE AANDRIJFRIEM VAN HET MAAIBLAD VERVANGEN" in het hoofdstuk "Service en afstellingen" van deze handleiding.

CONTROLEER DE BANDENSPANNING

De banden van uw tractor waren in de fabriek te hard opgepompt voor transportdoeleinden. De juiste bandenspanning is belangrijk voor de beste maaiprestaties.

• Verlaag de bandenspanning tot de PSI die op de banden wordt weergegeven.

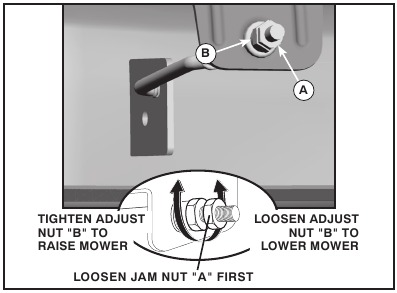

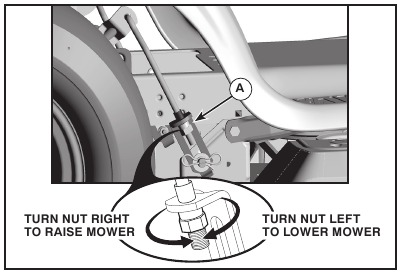

CONTROLEER OF HET MAAIDEK WATERPAS STAAT

Voor de beste maaresultaten moet het maaidekhuis goed waterpas staan. Zie "HET MAAIDEKHUIS WATERPAS ZETTEN" in het hoofdstuk Service en afstellingen van deze handleiding.

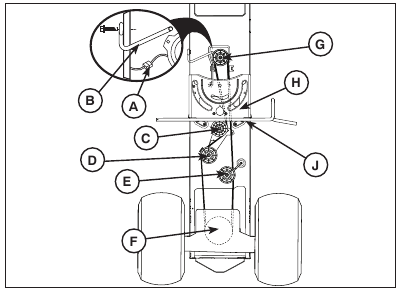

CONTROLEER OF ALLE RIEMEN IN DE JUISTE POSITIE ZITTEN

Zie de afbeeldingen die worden weergegeven voor het vervangen van de bewegings- en maaibladaandrijfriemen in het hoofdstuk Service en afstellingen van deze handleiding. Controleer of de riemen correct zijn geleid.

CONTROLEER HET REMSYSTEEM

Nadat u hebt geleerd hoe u uw tractor moet bedienen, controleert u of de rem goed werkt. Zie "DE REM CONTROLEREN" in het hoofdstuk Service en afstellingen van deze handleiding.

CHECKLIST

VOORDAT U UW NIEUWE TRACTOR BEDIEN, WILLEN WE ERVOOR ZORGEN DAT U DE BESTE PRESTATIES EN TEVREDENHEID UIT DIT KWALITEITSPRODUCT HAALT.

NEEM DE VOLGENDE CHECKLIST DOOR:

• Alle montage-instructies zijn voltooid.
• Geen losse onderdelen meer in de doos.
• Batterij is correct voorbereid en opgeladen.
• Zitting is comfortabel afgesteld en stevig vastgedraaid.
• Alle banden zijn correct opgepompt. (Voor transportdoeleinden waren de banden in de fabriek te hard opgepompt).
• Zorg ervoor dat het maaidek correct waterpas staat van links naar rechts/van voor naar achter voor de beste maairesultaten. (Banden moeten correct zijn opgepompt om te nivelleren).
• Controleer de maaier- en aandrijfriemen. Zorg ervoor dat ze correct om de poelies en in alle riembeschermers zijn geleid.
• Controleer de bedrading. Controleer of alle aansluitingen nog steeds vast zitten en de draden correct zijn vastgeklemd.
• Voordat u met de tractor gaat rijden, moet u ervoor zorgen dat de vrijloopregeling in de stand "transmission engaged" (transmissie ingeschakeld) staat (zie "TO TRANSPORT" (VOOR TRANSPORT) in het gedeelte Bediening van deze handleiding).

BESTEED EXTRA AANDACHT AAN DE VOLGENDE BELANGRIJKE PUNTEN TERWIJL U LEERT HOE U UW TRACTOR MOET GEBRUIKEN:

• Het motoroliepeil is correct.
• De brandstoftank is gevuld met verse, schone, normale loodvrije benzine.
• Maak uzelf vertrouwd met alle bedieningselementen, hun locatie en functie. Bedien ze voordat u de motor start.
• Zorg ervoor dat het remsysteem in veilige staat verkeert.
• Zorg ervoor dat het Operator Presence System (OPS) (aanwezigheidssysteem bediener) en het Reverse Operation System (ROS) (achteruitrij-systeem) correct werken (zie de hoofdstukken Bediening en Onderhoud in deze handleiding).
• Het is belangrijk om de transmissie te ontluchten voordat u uw tractor voor het eerst gebruikt. Volg de juiste start- en transmissie-ontluchtingsinstructies (zie "TO START ENGINE" (MOTOR STARTEN) en "PURGE TRANSMISSION" (TRANSMISSIE ONTLUCHTEN) in het gedeelte Bediening van deze handleiding).

BEDIENING

Deze symbolen kunnen op uw tractor of in de bij het product geleverde documentatie voorkomen. Leer hun betekenis en begrijp ze.

	REVERSE (ACHTERUIT)
	NEUTRAL (NEUTRAAL)
	HIGH (HOOG)
	LOW (LAAG)
	COLD WEATHER STARTING POSITION (STARTPOSITIE BIJ KOUD WEER)
	FAST (SNEL)
	SLOW (LANGZAAM)
	IGNITION (CONTACT) SWITCH (SCHAKELAAR)
	ENGINE OFF (MOTOR UIT)
	ENGINE START (MOTOR STARTEN)
	ENGINE ON (MOTOR AAN)
	DIFFERENTIAL LOCK (DIFFERENTIEELSLOT)
	CLUTCH (KOPPELING) /BRAKE PEDAL (REMPEDAAL)
	PARKING BRAKE (PARKEERREM)
	MOWER HEIGHT (MAAIHOOGTE)
	MOWER (MAAIER) LIFT (OMHOOG)
	REVERSE OPERATION (ACHTERUITRIJ) SYSTEM (ROS)
	REVERSE (ACHTERUIT)
	FORWARD (VOORUIT)
	CRUISE CONTROL
	LIGHTS ON (LICHTEN AAN)
	FUEL (BRANDSTOF)
	BATTERY (ACCU)
	EAR (OOR) PROTECTION (BESCHERMING) RECOMMENDED (AANBEVOLEN)
	ATTACHMENT CLUTCH DISENGAGED (KOPPELING VAN WERKTUIG ONTKOPPELD)
	ATTACHMENT CLUTCH ENGAGED (KOPPELING VAN WERKTUIG INGESCHAKELD)
	DANGER, KEEP HANDS AND FEET AWAY (GEVAAR, HOUD HANDEN EN VOETEN WEG)
	KEEP AREA CLEAR (SEE SAFETY RULES SECTION) (HOUD HET GEBIED VRIJ (ZIE VEILIGHEIDSREGELS))
	SLOPE HAZARDS (SEE SAFETY RULES SECTION) (HELLINGGEVAREN (ZIE VEILIGHEIDSREGELS))
	FREE WHEEL (VRIJLOOP)(Automatic Models only) (ALLEEN AUTOMATISCHE MODELLEN)

Failure to follow instructions could result in serious injury or death. The safety alert symbol is used to identify safety information about hazards which can result in death, serious injury and/or property damage.

indicates a hazard which, if not avoided, will result in death or serious injury.

indicates a hazard which, if not avoided, could result in death or serious injury.

indicates a hazard which, if not avoided, might result in minor or moderate injury.

when used without the alert symbol, indicates a situation that could result in damage to the tractor and/or engine.

HOT SURFACES indicates a hazard which, if not avoided, could result in death, serious injury and/or property damage.

FIRE indicates a hazard which, if not avoided, could result in death, serious injury and/or property damage.

KEN UW TRACTOR

LEES DEZE HANDLEIDING EN VEILIGHEIDSREGELS VOORDAT U UW TRACTOR GAAT BEDIENEN
Vergelijk de afbeeldingen met uw tractor om vertrouwd te raken met de locaties van de verschillende bedieningselementen en AFSTELLINGEN. Bewaar deze handleiding voor toekomstig gebruik.

Onze tractors voldoen aan de toepasselijke veiligheidsnormen van het American National Standards Institute.

Fig. 16

1. ATTACHMENT LIFT LEVER (HEFBOOM VOOR WERKTUIGEN) - Wordt gebruikt om de maaier of andere werktuigen die op uw tractor zijn gemonteerd omhoog en omlaag te brengen.
2. BRAKE PEDAL (REMPEDAAL) - Wordt gebruikt voor het remmen van de tractor en het starten van de motor.
3. PARKING BRAKE (PARKEERREM) - Vergrendelt het koppelings-/rempedaal in de remstand.
4. THROTTLE CONTROL (GASREGELAAR) - Wordt gebruikt voor het starten en regelen van het motortoerental.
5. ATTACHMENT CLUTCH SWITCH (SCHAKELAAR VOOR DE KOPPELING VAN HET WERKTUIG) - Wordt gebruikt om de maaibladen of andere werktuigen die op uw tractor zijn gemonteerd in te schakelen.
6. IGNITION SWITCH (CONTACTSLOT) - Wordt gebruikt voor het starten en stoppen van de motor.
7. REVERSE OPERATION SYSTEM (ROS) "ON" POSITION (ACHTERUITRIJ SYSTEEM (ROS) "AAN" POSITIE) - Maakt de bediening van de maaier of ander aangedreven werktuig tijdens het achteruitrijden mogelijk.
8. LIGHT SWITCH (LICHTSCHAKELAAR) - Schakelt de koplampen in en uit.

10. CRUISE CONTROL LEVER (CRUISE CONTROL HENDEL) - Wordt gebruikt om de voorwaartse beweging van de tractor op de gewenste snelheid in te stellen zonder het voorwaartse aandrijpedaal ingedrukt te houden.
11. FORWARD DRIVE PEDAL (VOORWAARTS RIJPEDAAL) - Wordt gebruikt voor de voorwaartse beweging van de tractor.
12. REVERSE DRIVE PEDAL (ACHTERWAARTS RIJPEDAAL) - Wordt gebruikt voor de achterwaartse beweging van de tractor.
13. FREEWHEEL CONTROL (VRIJLOOPBEDIENING) - Ontkoppelt de transmissie voor het duwen of langzaam slepen van de tractor met uitgeschakelde motor.

16. SERVICE MINDER/HOUR METER (SERVICE INDICATOR/URENTELLER) - Geeft aan wanneer service vereist is voor de motor en de maaier.

De bediening van elke tractor kan ertoe leiden dat vreemde voorwerpen in de ogen worden geslingerd, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of oogbescherming tijdens het bedienen van uw tractor of het uitvoeren van aanpassingen of reparaties. We raden een standaard veiligheidsbril of een breedzicht veiligheidsmasker aan dat over een bril wordt gedragen.

HOE U UW TRACTOR GEBRUIKT

OM DE PARKEERREM TE GEBRUIKEN

(Zie Afb. 17):

Uw tractor is uitgerust met een schakelaar die de aanwezigheid van de bestuurder detecteert. Wanneer de motor draait, zal elke poging van de bestuurder om de stoel te verlaten zonder eerst de parkeerrem te gebruiken, de motor uitschakelen.

• Druk het rempedaal (B) helemaal in en houd het vast.
• Trek de parkeerremhendel (C) omhoog en houd vast, laat de druk van het rempedaal (B) los en laat vervolgens de parkeerremhendel los. Het pedaal moet in de remstand blijven staan. Zorg ervoor dat de parkeerrem de tractor stevig vasthoudt.

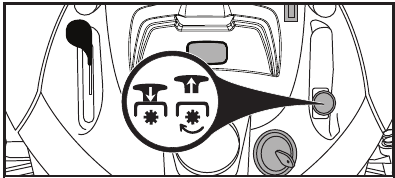

STOPPEN

(Zie Afb. 18):

AANKOPPELINGSKOPPELING "UITGESCHAKELD"
AANKOPPELINGSKOPPELING "INGESCHAKELD"

MAAIBLADEN -

• Om de maaiblades te stoppen, plaatst u de aankoppelingskoppeling in de "UITGESCHAKELDE" ( "DISENGAGED" ) positie ()

AANDRIJVING -

• Om de aandrijving te stoppen, drukt u het rempedaal helemaal in de "REM" ( "BRAKE" ) positie.

VOORUIT- EN ACHTERUITRIJPEDALEN KEREN TERUG NAAR DE NEUTRALE POSITIE WANNEER ZE NIET WORDEN INGEDRUKT.

MOTOR -

• Verplaats de gasklepbediening (D) tussen de halve en volle snelheid (snel).

OPMERKING: Als u de gasklepbediening niet tussen de halve en volle snelheid (snel) zet voordat u stopt, kan de motor "terugslag" ( "backfire" ) geven.

• Draai de contactsleutel (F) naar de "STOP" ( "STOP" ) positie en verwijder de sleutel. Verwijder altijd de sleutel wanneer u de tractor verlaat om ongeoorloofd gebruik te voorkomen.
• Gebruik nooit de startpositie voor koud weer om de motor te stoppen.

ALS U DE CONTACTSCHAKELAAR IN EEN ANDERE STAND DAN "STOP" ( "STOP" ) LAAT STAAN, WORDT DE BATTERIJ LEEGGETROKKEN (LEEG).

OPMERKING: Onder bepaalde omstandigheden, wanneer de tractor stationair draait met de motor aan, kunnen hete uitlaatgassen van de motor "bruinkleuring" ( "browning" ) van het gras veroorzaken. Om dit te voorkomen, moet u de motor altijd stoppen wanneer u de tractor op grasvelden stopt.

Stop de tractor altijd volledig, zoals hierboven beschreven, en zet de parkeerrem voordat u de bestuurderspositie verlaat.

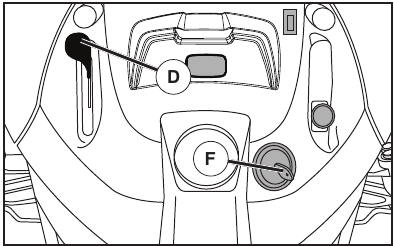

OM DE GASKLEPBEDIENING (D) TE GEBRUIKEN

(Zie Afb. 19):

Laat de motor altijd op volle snelheid (snel) draaien.

• Als u de motor op een lagere snelheid dan de volle snelheid (snel) laat draaien, vermindert dit de efficiëntie van de motor.
• De volle snelheid (snel) biedt de beste maaiprestaties.

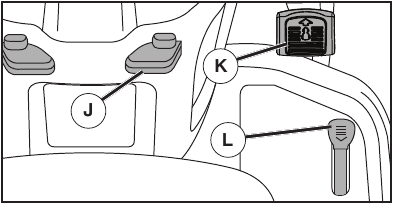

OM VOORUIT EN ACHTERUIT TE BEWEGEN

(Zie Afb. 20):

De richting en snelheid van de beweging worden geregeld door de vooruit- en achteruitrijpedalen.

• Start de tractor en laat de parkeerrem los.
• Druk langzaam het vooruit (K) of achteruit (L) pedaal in om de beweging te starten. De snelheid over de grond neemt toe naarmate het pedaal verder wordt ingedrukt.

OM DE CRUISE CONTROL (J) TE GEBRUIKEN

(Zie Afb. 20)

De cruise control kan alleen worden gebruikt voor vooruit rijden.

SYSTEEMKENMERKEN

De cruise control mag alleen worden gebruikt tijdens het maaien of vervoeren op relatief gladde, rechte oppervlakken. Andere omstandigheden, zoals trimmen bij lage snelheden, kunnen ervoor zorgen dat de cruise control wordt uitgeschakeld. Gebruik de cruise control niet op hellingen, ruw terrein of tijdens het trimmen of draaien.

• Terwijl het vooruitrijpedaal is ingedrukt tot de gewenste snelheid, trekt u de cruise control hendel (J) omhoog en houdt u deze vast terwijl u uw voet van het pedaal haalt en laat u vervolgens de hendel los.

Om de cruise control uit te schakelen, drukt u het rempedaal in of tikt u op het vooruitrijpedaal.

OM DE MAAIHOOGTE VAN DE MAAIER AAN TE PASSEN

(Zie Afb. 21):

De positie van de aankoppelingshefboom (A) bepaalt de maaihoogte.

• Zet de aankoppelingshefboom in de gewenste maaihoogte.

Het maaihoogtebereik is ongeveer 1,5 tot 3,5" (38,1 tot 88,9 mm). De hoogtes worden gemeten vanaf de grond tot de punt van het blad terwijl de motor niet draait. Deze hoogtes zijn bij benadering en kunnen variëren afhankelijk van de bodemgesteldheid, de hoogte van het gras en de soorten gras die worden gemaaid.

• Het gemiddelde gazon moet tijdens het koele seizoen worden gemaaid tot ongeveer 2-1/2" (63,5 mm) en tijdens de warme maanden tot meer dan 3" (76,2 mm). Voor gezondere en mooiere gazons maait u vaak en na een gematigde groei.
• Voor de beste maaiprestaties moet gras dat hoger is dan 6" (152,4 mm) twee keer worden gemaaid. Maak de eerste snede relatief hoog; de tweede tot de gewenste hoogte.

OM DE PEILWIELEN AAN TE PASSEN

(Zie Afb. 22):

De peilwielen zijn correct afgesteld wanneer ze iets van de grond zijn wanneer de maaier zich op de gewenste maaihoogte in de werkstand bevindt. De peilwielen houden het dek vervolgens in de juiste positie om te voorkomen dat de hoofdhuid in de meeste terreinomstandigheden wordt beschadigd.

OPMERKING: Pas de peilwielen aan terwijl de tractor op een vlakke ondergrond staat.

• Pas de maaier aan op de gewenste maaihoogte. (Zie "OM DE MAAIHOOGTE VAN DE MAAIER AAN TE PASSEN" in het hoofdstuk Bediening van deze handleiding.)
• Terwijl de maaier zich in de gewenste maaihoogte bevindt, moeten de peilwielen zo worden gemonteerd dat ze iets van de grond zijn. Monteer het peilwiel in het juiste gat zoals weergegeven en draai het stevig vast.
• Herhaal dit voor de andere kant en monteer het peilwiel in hetzelfde afstelgat.

OM DE MAAIER TE BEDIENEN

Uw tractor is uitgerust met een schakelaar die de aanwezigheid van de bestuurder detecteert. Elke poging van de bestuurder om de stoel te verlaten terwijl de motor draait en de aankoppelingskoppeling is ingeschakeld, zal de motor uitschakelen. U moet volledig en centraal in de stoel blijven zitten om te voorkomen dat de motor aarzelt of afslaat wanneer u uw apparatuur op ruw, glooiend terrein of heuvels gebruikt.

• Selecteer de gewenste maaihoogte. (Zie "OM DE MAAIHOOGTE VAN DE MAAIER AAN TE PASSEN".)
• Start de maaiblades door de aankoppelingskoppeling in te schakelen.

OM DE MAAIBLADEN TE STOPPEN

Schakel de aankoppelingskoppeling uit.

Gebruik de maaier niet zonder de volledige grasopvangzak, op maaiers die daarmee zijn uitgerust, of de deflectorgoot op zijn plaats
(Zie Afb. 23):

ACHTERUITRIJSYSTEEM (ROS)

(Zie Afb. 24):

ROS "AAN" ( "ON" ) POSITIE


MOTOR "AAN" ( "ON" ) POSITIE (NORMALE WERKING)

Uw tractor is uitgerust met een achteruitrijsysteem (ROS). Elke poging van de bestuurder om achteruit te rijden met de aankoppelingskoppeling ingeschakeld, zal de motor uitschakelen, tenzij de contactsleutel in de ROS "AAN" ( "ON" ) positie staat.

Het achteruitrijden met de aankoppelingskoppeling ingeschakeld tijdens het maaien wordt ten zeerste afgeraden. Het inschakelen van de ROS "AAN" ( "ON" ), om achteruitrijden met de aankoppelingskoppeling ingeschakeld mogelijk te maken, mag alleen worden gedaan wanneer de bestuurder besluit dat het noodzakelijk is om de machine te verplaatsen met de aankoppeling ingeschakeld. Maai niet achteruit tenzij het absoluut noodzakelijk is.

HET GEBRUIK VAN HET ACHTERUITRIJSYSTEEM -

Gebruik het alleen als u er zeker van bent dat er geen kinderen of andere omstanders het maaigebied betreden.

• Druk het rempedaal helemaal in.
• Terwijl de motor draait, draait u de contactsleutel tegen de klok in naar de ROS "AAN" ( "ON" ) positie.
• Kijk naar beneden en achterom voordat en tijdens het achteruitrijden.
• Druk langzaam het achteruitrijpedaal in om de beweging te starten.
• Wanneer het gebruik van de ROS niet langer nodig is, draait u de contactsleutel met de klok mee naar de motor "AAN" ( "ON" ) positie.

OM OP HELLINGEN TE WERKEN

Rijd niet op of af hellingen met een helling van meer dan 15° en rijd niet over een helling.

• Kies de laagste snelheid voordat u hellingen op of af gaat.
• Vermijd stoppen of het veranderen van snelheid op hellingen.
• Als stoppen absoluut noodzakelijk is, duwt u het rempedaal snel in de remstand en zet u de parkeerrem.
• Om de beweging te hervatten, laat u de parkeerrem en het rempedaal langzaam los.
• Druk langzaam het juiste rijpedaal in de laagste stand.
• Maak alle bochten langzaam.

OM TE VERVOEREN

(Zie Afb. 25):

Wanneer u uw tractor duwt of sleept, moet u ervoor zorgen dat de transmissie is uitgeschakeld door de vrijloopbediening in de vrijloopstand te zetten. De vrijloopbediening bevindt zich op de achterste trekhaak van de tractor.

• Breng de aankoppelingshefboom met de aankoppelingshefboombediening in de hoogste stand.
• Trek de vrijloopbediening uit en in de sleuf en laat deze los zodat deze in de uitgeschakelde stand wordt gehouden.
• Duw of sleep de tractor niet met meer dan twee (2) mph (3,2 km/u).
• Om de transmissie opnieuw in te schakelen, voert u de bovenstaande procedure in omgekeerde volgorde uit.

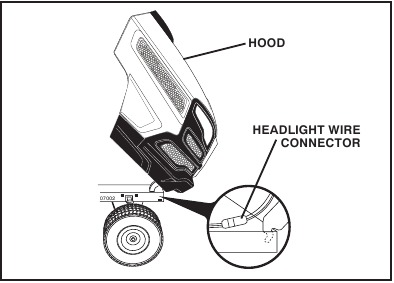

OPMERKING: Om te voorkomen dat de motorkap beschadigd raakt bij het vervoeren van uw tractor op een vrachtwagen of aanhangwagen, moet u ervoor zorgen dat de motorkap gesloten en aan de tractor bevestigd is. Gebruik een geschikt middel om de motorkap aan de tractor vast te binden (touw, koord, enz.).

HET SLEPEN VAN KARREN EN ANDERE AANKOPPELINGEN

Sleep alleen de aankoppelingen die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Een te zware lading op een helling is gevaarlijk. Banden kunnen de grip op de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

SERVICE MINDER/URENTELLER

Service Minder geeft het totale aantal uren weer dat de motor heeft gedraaid en geeft aan wanneer de motor of maaier onderhoud nodig heeft. Na elke 50 bedrijfsuren blijft het oliekannetje 2 uur branden. Zie het hoofdstuk Onderhoud van deze handleiding voor het onderhouden van de motor en maaier.

OPMERKING: Service Minder werkt wanneer de motor draait of wanneer de SmartSwitch actief (ontgrendeld) is.

VOORDAT U DE MOTOR START

CONTROLEER HET MOTOROLIEPEIL

De motor in uw tractor is vanuit de fabriek al gevuld met zomerolie.

• Controleer de motorolie met de tractor op een vlakke ondergrond.
• Verwijder de olievuldop/peilstok en veeg deze schoon, plaats de peilstok terug en draai de dop stevig vast, wacht een paar seconden, verwijder en lees het oliepeil af. Voeg indien nodig olie toe tot de "FULL" (VOL) markering op de peilstok is bereikt. Niet te veel vullen.
• Voor gebruik bij koud weer dient u de olie te vervangen voor een gemakkelijkere start. (Zie "OLIEVISCOSITEITSTABEL" in het hoofdstuk Onderhoud van deze handleiding.)
• Raadpleeg het hoofdstuk Onderhoud in deze handleiding om de motorolie te vervangen.

BENZINE TOEVOEGEN

• Vul de brandstoftank tot de onderkant van de vulhals. Niet te veel vullen. Gebruik verse, schone, normale benzine met een minimum van 87 octaan. Meng geen olie met benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt om de versheid van de brandstof te garanderen.

Veeg gemorste olie of brandstof af. Bewaar, morst of gebruik geen benzine in de buurt van open vuur.

WANNEER U BIJ TEMPERATUREN ONDER 0°C (32°F) WERKT, GEBRUIK DAN VERSE, SCHONE WINTERBENZINE OM EEN GOEDE START BIJ KOUD WEER TE GARANDEREN.

Brandstoffen gemengd met alcohol (gasohol genoemd of met ethanol of methanol) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Tap de benzinetank af, start de motor en laat hem draaien totdat de brandstofleidingen en carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Zie Opslaginstructies voor aanvullende informatie. Gebruik nooit motor- of carburateurreinigers in de brandstoftank, omdat dit permanente schade kan veroorzaken. Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgomafzettingen tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding op de stabilisatorcontainer. Laat de motor minstens 10 minuten draaien na het toevoegen van stabilisator, zodat de stabilisator de carburateur kan bereiken. Leeg de benzinetank en carburateur niet als u brandstofstabilisator gebruikt.

DE MOTOR STARTEN

(Zie Fig. 16)

De Briggs & Stratton-motor waarmee uw tractor is uitgerust, beschikt over een Ready-Start automatisch chokesysteem voor een vereenvoudigde start onder normale omstandigheden. Lees de volgende startinstructie zorgvuldig door.

Wanneer de motor voor het eerst wordt gestart of als de motor zonder brandstof is komen te zitten, duurt het extra lang voordat de brandstof van de tank naar de motor wordt verplaatst.

• Zorg ervoor dat de vrijloopbediening zich in de ingeschakelde transmissiestand bevindt.
• Ga op de stoel in de bedieningspositie zitten, druk het rempedaal in en zet de parkeerrem vast.
• Zet de bediening van de aanbouwkoppeling in de "DISENGAGED" (UITGESCHAKELD) stand.

NORMALE START (boven 0°C/32°F)

• Zet de gashendel in de snelle stand () en klik hem vast.
• Steek de sleutel in het contactslot en draai de sleutel met de klok mee () naar de "START" (START) stand en laat de sleutel los zodra de motor start.
• Wanneer de motor start, kunnen de hulpstukken en de aandrijving nu worden gebruikt. Als de motor de belasting niet accepteert en afslaat, start u de motor opnieuw en laat u hem een minuut opwarmen.
• Laat de gashendel in de snelle stand () staan tijdens het maaien.

STARTEN BIJ KOUD WEER (onder 0°C/32°F)

• Zet de gashendel voorbij de snelle stand in de startstand voor koud weer ().

Laat de startmotor niet langer dan vijftien seconden per minuut continu draaien. Als de motor na meerdere pogingen niet start, wacht dan een paar minuten en probeer het opnieuw.

• Steek de sleutel in het contactslot en draai de sleutel met de klok mee naar de "START" (START) stand en laat de sleutel los zodra de motor start.
• Wanneer de motor start, zet u de gashendel terug in de snelle stand () om op te warmen. De tijd die nodig is om op te warmen, varieert van enkele seconden tot een minuut, afhankelijk van de omstandigheden en de temperatuur.
• Laat de gashendel in de snelle stand () staan tijdens het maaien.

AUTOMATISCHE TRANSMISSIE OPWARMEN

• Voordat u met het apparaat bij koud weer gaat rijden, moet de transmissie als volgt worden opgewarmd:
  • Zorg ervoor dat de tractor op een vlakke ondergrond staat.
  • Laat de parkeerrem los en laat de rem langzaam terugkeren naar de werkstand.
  • Wacht een minuut totdat de transmissie is opgewarmd. Dit kan tijdens de opwarmperiode van de motor worden gedaan.
• De hulpstukken kunnen ook tijdens de opwarmperiode van de motor worden gebruikt nadat de transmissie is opgewarmd.

TRANSMISSIE ONTLUCHTEN

Schakel de vrijloophendel nooit in of uit terwijl de motor draait.

Om een goede werking en prestatie te garanderen, wordt aanbevolen om de transmissie te ontluchten voordat u de tractor voor de eerste keer gebruikt. Deze procedure verwijdert eventuele opgesloten lucht in de transmissie die zich tijdens het transport van uw tractor kan hebben ontwikkeld.

MOCHT UW TRANSMISSIE MOETEN WORDEN VERWIJDERD VOOR ONDERHOUD OF VERVANGING, DAN MOET DEZE NA HERINSTALLATIE WORDEN ONTLUCHT VOORDAT U DE TRACTOR GAAT GEBRUIKEN.

1. Plaats de tractor veilig op een vlakke ondergrond - die vrij en open is - met de motor uit en de parkeerrem geactiveerd.
2. Schakel de transmissie uit door de vrijloopbediening in de uitgeschakelde stand te zetten. (Zie "VOOR TRANSPORT" in dit deel van de handleiding.)
3. Ga op de tractorstoel zitten en start de motor. Nadat de motor draait, zet u de gashendel in de langzame stand. Schakel de parkeerrem uit

   Op elk moment tijdens stap 4 kan er beweging van de aandrijfwielen optreden.
4. Druk het voorwaartse aandrijpedaal volledig in de voorwaartse stand, houd dit vijf (5) seconden vast en laat het pedaal los. Druk het achteruitrijpedaal volledig in de achterwaartse stand, houd dit vijf (5) seconden vast en laat het pedaal los. Herhaal deze procedure drie (3) keer.
5. Zet de motor uit en zet de parkeerrem vast.
6. Schakel de transmissie in door de vrijloopbediening in de ingeschakelde stand te zetten. (Zie "VOOR TRANSPORT" in dit deel van de handleiding.)
7. Ga op de tractorstoel zitten en start de motor. Nadat de motor draait, zet u de gashendel op halve (1/2) snelheid. Schakel de parkeerrem uit.
8. Rijd de tractor ongeveer 1,5 meter vooruit en vervolgens 1,5 meter achteruit. Herhaal deze rijprocedure drie keer.

Uw transmissie is nu ontlucht en klaar voor normaal gebruik.

MAAITIPS

• Gebruik GEEN bandenkettingen wanneer het maaidek aan de tractor is bevestigd.
• Het maaidek moet correct waterpas staan voor de beste maaiprestaties. Zie "HET MAAIDEK WATERPAS ZETTEN" in het hoofdstuk Onderhoud en afstelling van deze handleiding.
• De linkerzijde van het maaidek moet worden gebruikt om te trimmen.
• Rijd zo dat het maaisel wordt uitgeworpen op het gebied dat is gemaaid. Laat het gemaaide gebied zich rechts van de tractor bevinden. Dit resulteert in een gelijkmatigere verdeling van het maaisel en een gelijkmatiger maaibeeld.
• Begin bij het maaien van grote oppervlakken door naar rechts te draaien, zodat het maaisel wordt afgevoerd van struiken, hekken, opritten, enz. Na een of twee rondes maait u in de tegenovergestelde richting en maakt u bochten naar links tot u klaar bent (zie Fig. 26):

• Als het gras extreem lang is, moet het twee keer worden gemaaid om de belasting en het mogelijke brandgevaar door gedroogd maaisel te verminderen. Maak de eerste snede relatief hoog; de tweede op de gewenste hoogte.
• Maai het gras niet als het nat is. Nat gras verstopt het maaidek en laat ongewenste klonten achter. Laat het gras drogen voordat u gaat maaien.
• Laat de motor altijd op vol gas draaien tijdens het maaien om een betere maaiprestatie en een goede afvoer van materiaal te garanderen. Reguleer de rijsnelheid door een voldoende lage versnelling te selecteren om de maaiprestaties en de gewenste kwaliteit van het maaien te bereiken.
• Selecteer bij het gebruik van hulpstukken een rijsnelheid die geschikt is voor het terrein en de beste prestaties van het gebruikte hulpstuk oplevert.

ONDERHOUD

	ONDERHOUDSSCHEMA	VOOR ELK GEBRUIK	ELKE 8 UUR	ELKE 25 UUR	ELKE 50 UUR	ELKE 100 UUR	ELK SEIZOEN	VOOR OPSLAG
T R A C T O R	Controleer de werking van de rem
	Controleer de bandenspanning
	Controleer de aanwezigheid van de bestuurder en de ROS-systemen
	Controleer op losse bevestigingsmiddelen
	Controleer/vervang de maaimesen			3
	Smeertabel
	Controleer het batterijniveau			4
	Reinig de batterij en aansluitklemmen
	Reinig vuil van de stuurplaat			5
	Controleer de koeling van de transaxle
	Controleer of de maaier waterpas staat
	Controleer de V-snaren
E N G I N E	Controleer het motoroliepeil
	Motorolie verversen (modellen met oliefilter)				1,2
	Motorolie verversen (modellen zonder oliefilter)			1,2
	Luchtfilter reinigen			2
	Luchtscherm reinigen			2
	Inspecteer de uitlaatdemper/vonkenvanger				6
	Vervang het oliefilter (indien aanwezig)					1, 2
	Reinig de koelribben van de motor					2
	Vervang de bougie
	Vervang de papieren cartridge van het luchtfilter					2
	Vervang het brandstoffilter

1. - Vaker vervangen bij gebruik onder zware belasting of bij hoge omgevingstemperaturen
2. Vaker onderhoud uitvoeren bij gebruik in vuile of stoffige omstandigheden.
3. Vervang de messen vaker bij het maaien in zandgrond.
4. Niet vereist indien uitgerust met een onderhoudsvrije batterij
5. Zie Reiniging in het onderdeel Onderhoud.
6. Inspecteer de uitlaatdemper om de 50 bedrijfsuren of zes maanden op tekenen van schade. Als er schade wordt geconstateerd, raadpleeg dan de onderdelenlijst of neem contact op met uw plaatselijke dealer om een vervangend exemplaar te bestellen.

ALGEMENE AANBEVELINGEN

De garantie op deze tractor dekt geen items die zijn blootgesteld aan misbruik of nalatigheid door de bestuurder. Om de volledige waarde van de garantie te ontvangen, moet de bestuurder de tractor onderhouden zoals beschreven in deze handleiding.

Sommige aanpassingen moeten periodiek worden uitgevoerd om uw tractor goed te onderhouden.
Controleer minstens één keer per seizoen of u een van de aanpassingen moet uitvoeren die worden beschreven in het hoofdstuk Service en afstellingen van deze handleiding.

• Minstens één keer per jaar moet u de bougie vervangen, het luchtfilter reinigen of vervangen en de messen en riemen controleren op slijtage. Een nieuwe bougie en een schoon luchtfilter zorgen voor een goede lucht-brandstofmengeling en helpen uw motor beter te draaien en langer mee te gaan.

VOOR ELK GEBRUIK

• Controleer het motoroliepeil.
• Controleer de werking van de rem.
• Controleer de bandenspanning.
• Controleer of de aanwezigheid van de bestuurder en de ROS-systemen correct werken.
• Controleer op losse bevestigingsmiddelen.

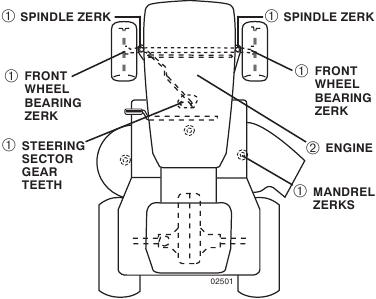

SMEERTABEL

1. Algemeen smeervet
2. Raadpleeg het onderdeel Onderhoud "MOTOR"

SMEER DE PIVOTPUNTEN MET SPECIALE NYLON LAGERS NIET MET OLIE OF VET. VISKEUZE SMEERMIDDELEN ZULLEN STOF EN VUIL AANTREKKEN DIE DE LEVENSDUUR VAN DE ZELFSMEERLAGERS VERKORTEN. ALS U VINDT DAT ZE MOETEN WORDEN GESMEERD, GEBRUIK DAN SLECHTS ZUINIG EEN DROOG SMEERMIDDEL VAN GEPULVERISEERD GRAFIET.

TRACTOR

Neem altijd de veiligheidsvoorschriften in acht bij het uitvoeren van onderhoud.

REM WERKING

Als de tractor meer dan vijf (5) voet (1,5 m) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of geplaveide ondergrond, dan moeten de remmen worden gecontroleerd en afgesteld. (Zie "TO CHECK BRAKE" (REMMEN CONTROLEREN) in het gedeelte Onderhoud en afstellingen van deze handleiding.)

BANDEN

• Zorg voor de juiste bandenspanning in alle banden. (Zie de zijkanten van de banden voor de juiste PSI.)
• Houd banden vrij van benzine, olie of chemicaliën voor insectenbestrijding die rubber kunnen aantasten.
• Vermijd stronken, stenen, diepe sporen, scherpe voorwerpen en andere gevaren die bandenschade kunnen veroorzaken.

NOTE: Om bandenlekken te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kan bandendichtmiddel worden gekocht bij uw plaatselijke onderdelenleverancier. Bandendichtmiddel voorkomt ook droogrot en corrosie van de banden.

SYSTEEM VOOR AANWEZIGHEID VAN DE BEDIENER EN ACHTERWAARTS RIJ SYSTEEM (ROS)

(Zie Fig. 27):

ROS "ON" POSITION ("AAN" POSITIE)


ENGINE "ON" POSITION (NORMAL OPERATING) ("AAN" POSITIE) (NORMALE WERKING)

Zorg ervoor dat de systemen voor aanwezigheid van de bediener en achteruit rijden correct werken. Als uw tractor niet werkt zoals beschreven, los het probleem dan onmiddellijk op.

• De motor mag niet starten, tenzij het rempedaal volledig is ingetrapt en de bediening van de aankoppelingskoppeling in de uitgeschakelde stand staat.

CONTROLEER HET SYSTEEM VOOR AANWEZIGHEID VAN DE BEDIENER

• Wanneer de motor draait, moet elke poging van de bestuurder om de stoel te verlaten zonder eerst de parkeerrem te activeren, de motor uitschakelen.
• Wanneer de motor draait en de aankoppelingskoppeling is ingeschakeld, moet elke poging van de bestuurder om de stoel te verlaten, de motor uitschakelen.
• De aankoppelingskoppeling mag nooit werken, tenzij de bestuurder op de stoel zit.

CONTROLEER HET ACHTERWAARTS RIJ SYSTEEM (ROS)

• Wanneer de motor draait met de contactschakelaar in de motor "ON" (AAN) positie en de aankoppelingskoppeling is ingeschakeld, moet elke poging van de bestuurder om achteruit te schakelen, de motor uitschakelen.
• Wanneer de motor draait met de contactschakelaar in de ROS "ON" (AAN) positie en de aankoppelingskoppeling is ingeschakeld, mag elke poging van de bestuurder om achteruit te schakelen de motor NIET uitschakelen.

MES ONDERHOUD

Voor het beste resultaat moeten de messen van de maaier scherp worden gehouden. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant van uw tractor. Het gebruik van een mes dat niet is goedgekeurd door de fabrikant van uw tractor is gevaarlijk, kan uw tractor beschadigen en uw garantie ongeldig maken.

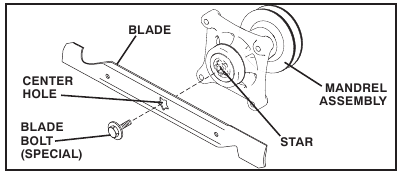

MES VERWIJDEREN

(Zie Fig. 28):

• Zet de maaier in de hoogste stand om toegang tot de messen te krijgen.

NOTE: Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.

• Verwijder de mesbout door deze tegen de klok in te draaien.
• Installeer een nieuw of opnieuw geslepen mes met de stempel "GRASS SIDE" (GRAS ZIJDE) naar de grond gericht.

Om een correcte montage te garanderen, moet het middelste gat in het mes uitgelijnd zijn met de ster op de dorelassemblage.

• Installeer en draai de mesbout stevig vast (45-55 Ft. Lbs./ 62-75 Nm).

SPECIALE MESBOUT IS WARMTEBEHANDELD.

ACCU

Uw tractor heeft een acculaadsysteem dat voldoende is voor normaal gebruik. Periodiek opladen van de accu met een autolader verlengt echter de levensduur.

• Houd de accu en aansluitingen schoon.
• Houd de accubouten goed vast.
• Houd de kleine ventilatiegaten open.
• Laad gedurende 1 uur op met 6-10 ampère.

NOTE: De originele accu van uw tractor is onderhoudsvrij. Probeer niet om doppen of deksels te openen of te verwijderen. Het is niet nodig om elektrolyt bij te vullen of het niveau te controleren.

ACCU EN AANSLUITINGEN REINIGEN

Corrosie en vuil op de accu en aansluitingen kunnen ervoor zorgen dat de accu stroom "lekt".

• Verwijder de aansluitbescherming.
• Koppel EERST de ZWARTE accukabel los, daarna de RODE accukabel en verwijder de accu uit de tractor.
• Spoel de accu af met gewoon water en droog hem af.
• Reinig de aansluitingen en de uiteinden van de accukabels met een draadborstel tot ze glanzen.
• Breng vet of vaseline aan op de aansluitingen.
• Plaats de accu terug. (Zie "ACCU VERVANGEN" in het gedeelte Onderhoud en afstellingen van deze handleiding.)

TRANSAXLE ONDERHOUD

De ventilator van de transmissie en de koelribben moeten schoon worden gehouden om een goede koeling te garanderen.
Probeer de ventilator of transmissie niet schoon te maken terwijl de motor draait of terwijl de transmissie heet is. Gebruik geen water onder hoge druk of stoom om de transmissie te reinigen om mogelijke schade aan de afdichtingen te voorkomen.

• Controleer de koelventilator om er zeker van te zijn dat de ventilatorbladen intact en schoon zijn.
• Inspecteer de koelribben op vuil, grasresten en andere materialen. Gebruik geen perslucht of een hogedrukspuit om de koelribben te reinigen om schade aan de afdichtingen te voorkomen.

TRANSAXLE POMP FLUID

De transaxle is in de fabriek afgesloten en vloeistofonderhoud is niet vereist gedurende de levensduur van de transaxle. Mocht de transaxle ooit lekken of onderhoud nodig hebben, neem dan contact op met uw dichtstbijzijnde geautoriseerde servicecentrum/-afdeling.

V-RIEMEN

Controleer de V-riemen na 100 bedrijfsuren op slijtage en vervanging indien nodig. De riemen zijn niet VERSTELBAAR. Vervang de riemen als ze door slijtage beginnen te slippen.

MOTOR

SMERING

Gebruik alleen hoogwaardige detergentolie met API-serviceclassificatie SJ-SN. Selecteer de SAE-viscositeitsklasse van de olie op basis van uw verwachte bedrijfstemperatuur.

Fig. 29

NOTE: Hoewel multigrade-oliën (5W30, 10W30 enz.) het starten bij koud weer verbeteren, leiden ze tot een verhoogd olieverbruik bij gebruik boven 32°F/0°C. Controleer uw motoroliepeil vaker om mogelijke motorschade door een laag oliepeil te voorkomen.

Ververs de olie na elke 50 bedrijfsuren of minstens één keer per jaar als de tractor niet 50 uur in één jaar wordt gebruikt.

Controleer het oliepeil in het carter voor het starten van de motor en na elke acht (8) bedrijfsuren. Draai de olievuldop/peilstok elke keer dat u het oliepeil controleert goed vast.

MOTOROLIE VERVERSEN

(Zie Fig. 29 - 31)

Bepaal het verwachte temperatuurbereik vóór de olieverversing. Alle olie moet voldoen aan API-serviceclassificatie SJ-SN.

• Zorg ervoor dat de tractor op een vlakke ondergrond staat.
• Olie loopt gemakkelijker weg als deze warm is.
• Vang de olie op in een geschikte container.

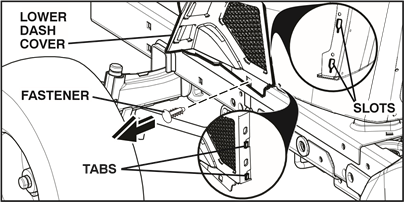

VERWIJDERING VAN DE ONDERSTE DASHBOARD AFDEKKING

• Open de motorkap.
• Verwijder de bevestiging van de onderste dashboard afdekking.

Verwijder de onderste dashboard afdekking voorzichtig om ervoor te zorgen dat de afdekkingstabs niet breken.

• Schuif de onderste dashboard afdekking omhoog om de afdekkingstabs los te maken van de taps toelopende sleuven in het onderste dashboard en verwijder deze.

  Fig. 30
• Verwijder de olievuldop/peilstok. Zorg ervoor dat er geen vuil in de motor komt bij het verversen van de olie.

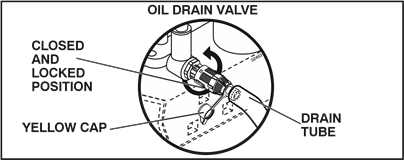

• Verwijder de gele dop van het uiteinde van de aftapkraan en installeer de aftapbuis op de fitting.
• Ontgrendel de aftapkraan door deze naar binnen te duwen en tegen de klok in te draaien.
• Trek aan de aftapkraan om te openen.

Fig. 31

• Nadat de olie volledig is afgetapt, sluit u de aftapkraan en vergrendelt u deze door deze naar binnen te duwen en met de klok mee te draaien totdat de pen zich in de vergrendelde positie bevindt, zoals weergegeven.
• Verwijder de aftapbuis en plaats de dop terug op de onderste fitting van de aftapkraan.
• Vul de motor bij met olie via de olievulpeilstokbuis. Giet langzaam. Niet te vol gieten. Zie het gedeelte "PRODUCTSPECIFICATIES" van deze handleiding voor de geschatte capaciteit.
• Gebruik de meter op de olievuldop/peilstok om het niveau te controleren. Zorg ervoor dat de peilstokdop goed is vastgedraaid voor een nauwkeurige meting. Houd de olie op de "FULL" (VOL) lijn op de peilstok. Draai de dop na afloop goed vast op de buis.

MOTOROLIEFILTER

Vervang het motoroliefilter elk seizoen of bij elke tweede olieverversing als de tractor meer dan 100 uur per jaar wordt gebruikt.

NOTE: Indien nodig, verwijder de onderste dashboard afdekkingen met behulp van de stappen uit het gedeelte "Verwijdering van de onderste dashboard afdekking" van deze handleiding.

LUCHTFILTER

Uw motor werkt niet goed met een vuil luchtfilter. Onderhoud de luchtfilter vaker in stoffige omstandigheden.

SCHOON LUCHTSCHERM

Het luchtscherm bevindt zich boven de luchtinlaatblower bovenop de motor. Het luchtscherm moet vrij worden gehouden van vuil en kaf om motorschade door oververhitting te voorkomen. Reinig met een staalborstel of perslucht om vuil en hardnekkige opgedroogde gomvezels te verwijderen.

MOTOR KOELSYSTEEM

Om een goede koeling te garanderen, moet u ervoor zorgen dat het grasscherm, de koelribben en andere externe oppervlakken van de motor te allen tijde schoon worden gehouden.
Verwijder elke 100 bedrijfsuren (vaker in extreem stoffige, vuile omstandigheden) de ventilatorbehuizing en andere koelmantels. Reinig de koelribben en externe oppervlakken indien nodig. Zorg ervoor dat de koelmantels opnieuw worden geïnstalleerd.

NOTE: Het gebruik van de motor met een verstopt grasscherm, vuile of verstopte koelribben en/of verwijderde koelmantels veroorzaakt motorschade door oververhitting.

DEMPER

Inspecteer en vervang de gecorrodeerde geluiddemper en vonkenvanger (indien aanwezig), aangezien dit brandgevaar en/of schade kan veroorzaken.

BOUGIES

Vervang de bougies aan het begin van elk maaiseizoen of na elke 100 bedrijfsuren, afhankelijk van wat zich het eerst voordoet. Het bougietype en de elektrodenafstand worden weergegeven in het gedeelte "PRODUCTSPECIFICATIES" van deze handleiding.

IN-LINE BRANDSTOFFILTER

(Zie Fig. 32):

Het brandstoffilter moet één keer per seizoen worden vervangen. Als het brandstoffilter verstopt raakt en de brandstoftoevoer naar de carburateur belemmert, is vervanging vereist.

• Verwijder met een koele motor het filter en de stekker van de brandstofleidingsecties.
• Plaats een nieuw brandstoffilter in de brandstofleiding met de pijl naar de carburateur gericht.
• Zorg ervoor dat er geen brandstofleidinglekken zijn en dat de klemmen goed zijn geplaatst.
• Veeg gemorste benzine onmiddellijk op.

REINIGING

• Reinig motor, accu, stoel, afwerking, etc. van alle vreemde materialen.

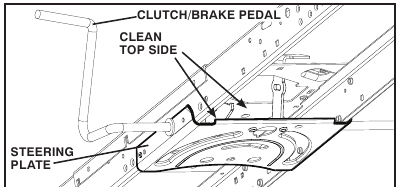

• Verwijder vuil van de stuurplaat. Vuil kan de beweging van de koppelings-/rempedaalas beperken, wat kan leiden tot slippen van de riem en verlies van aandrijving.
  Zie Fig. 33:

  STUURSYSTEEM, DASHBOARD, SPATBORD EN MAAIDEK NIET GETOOND

  Vermijd alle knelpunten en bewegende delen.
• Houd afgewerkte oppervlakken en wielen vrij van benzine, olie, etc.
• Bescherm gelakte oppervlakken met autowas.

Met uitzondering van de spoelpoort (indien aanwezig), raden wij af om een tuinslang of hogedrukreiniger te gebruiken om de buitenkant van uw tractor schoon te maken, tenzij de motor en de transmissie zijn afgedekt om te voorkomen dat er water binnendringt. Water in de motor of transmissie verkort de levensduur van uw tractor. Gebruik perslucht of een bladblazer om gras, bladeren en afval van de buitenkant van de tractor en het maaierdek te verwijderen.

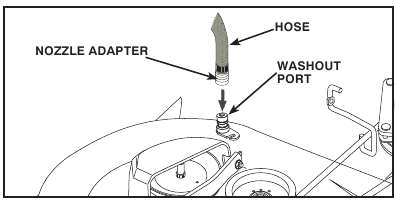

DEK SPOELPOORT

(Zie Fig. 34):

Het dek van uw tractor is uitgerust met een spoelpoort als onderdeel van het dekspoelsysteem. Deze moet na elk gebruik worden gebruikt.

1. Rijd de tractor naar een vlakke, open plek op uw gazon, dicht genoeg bij een waterkraan zodat uw tuinslang erbij kan.

   Zorg ervoor dat de uitwerpopening van de tractor is gericht VAN uw huis, garage, geparkeerde auto's, enz. Verwijder de opvangbak of mulchkap indien bevestigd.
2. Zorg ervoor dat de bediening van de hulpstukkoppeling in de "DISENGAGED" (UITGESCHAKELD) positie staat, zet de parkeerrem en zet de motor uit.
3. Draai de mondstukadapter (verpakt bij de gebruikershandleiding van uw tractor) op het uiteinde van uw tuinslang.
4. Trek de vergrendelingskraag van de mondstukadapter terug en duw de adapter op de dekspoelpoort aan de linkerkant van het maaierdek. Laat de vergrendelingskraag los om de adapter op het mondstuk te vergrendelen.

   Trek aan de slang om er zeker van te zijn dat de verbinding veilig is.
5. Zet het water aan.
6. Terwijl u in de bestuurderspositie op de tractor zit, start u de motor opnieuw en plaatst u de gashendel in de snelle " " positie.

   Controleer het gebied opnieuw om er zeker van te zijn dat het gebied vrij is. Zorg ervoor dat er geen kinderen in de buurt zijn tijdens het schoonmaken van het dek.
7. Zet de bediening van de hulpstukkoppeling van de tractor in de "ENGAGED" (INGESCHAKELD) positie. Blijf in de bestuurderspositie met het maaidek ingeschakeld totdat het dek is schoongemaakt.
8. Zet de bediening van de hulpstukkoppeling van de tractor in de "DISENGAGED" (UITGESCHAKELD) positie. Draai de contactsleutel naar de STOP-positie om de motor van de tractor uit te schakelen. Zet het water uit.
9. Trek de vergrendelingskraag van de mondstukadapter terug om de adapter los te koppelen van de spoelpoort van het mondstuk.
10. Verplaats de tractor naar een droge plaats, bij voorkeur een betonnen of verharde plaats. Plaats de bediening van de hulpstukkoppeling in de "ENGAGED" (INGESCHAKELD) positie om overtollig water te verwijderen en te helpen drogen voordat u de tractor opbergt.

Een gebroken of ontbrekende spoelfitting kan u of anderen blootstellen aan weggeslingerde objecten door contact met het mes.

• Vervang een gebroken of ontbrekende spoelfitting onmiddellijk voordat u de maaier opnieuw gebruikt.
• Sluit alle gaten in de maaier af met bouten en borgmoeren.

ONDERHOUD EN AFSTELLINGEN

OM ERNSTIG LETSEL TE VOORKOMEN, VOOR HET UITVOEREN VAN ONDERHOUD OF AFSTELLINGEN:

• Duw het rempedaal volledig in en zet de parkeerrem.
• Plaats de koppeling van het hulpstuk in de stand "DISENGAGED" (UITGESCHAKELD).
• Draai de contactsleutel naar "STOP" (UIT) en verwijder de sleutel.
• Zorg ervoor dat de messen en alle bewegende delen volledig tot stilstand zijn gekomen.
• Maak de bougiekabel los van de bougie en plaats de kabel zo dat deze geen contact kan maken met de bougie.

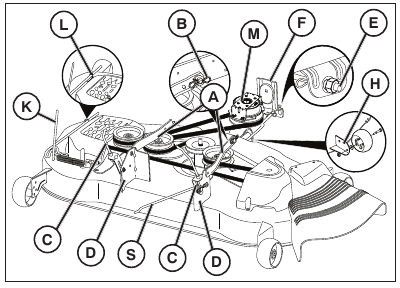

DE MAAIER VERWIJDEREN

(Zie Fig. 35):

• Plaats de koppeling van het hulpstuk in de stand "DISENGAGED" (UITGESCHAKELD).
• Laat de hefinrichting van het hulpstuk in de laagste stand zakken.
• Ontkoppel de riemspanner (K) van de vergrendelbeugel (L).

De riemspanner is veerbelast. Houd de stang stevig vast en laat hem langzaam los.

• Verwijder de maaierriem van de elektrische koppelingspoelie (M).
• Maak de voorste verbinding (E) los van de maaier.
• Ga naar een van beide zijden van de maaier en maak de maaierophangingsarm (A) los van het chassis en de achterste hefarm (C) los van de achterste maaierbeugel (D) - verwijder de borgveren en ringen.
• Ga naar de andere kant van de maaier en maak de ophangingsarm en de achterste hefarm los.

Nadat de achterste hefarmen zijn losgekoppeld, is de hefboom van het hulpstuk veerbelast. Houd de hefboom stevig vast bij het veranderen van de positie van de hefboom.

• Maak vanaf de rechterkant van de maaier de anti-zwaaistang (S) los van de rechter achterste maaierbeugel (D) - verwijder de borgveer en ring en trek de maaier naar u toe totdat de stang uit het gat in de beugel valt.
• Draai het stuur van de tractor zo ver mogelijk naar links.
• Schuif de maaier onder de rechterkant van de tractor vandaan.

DE MAAIER INSTALLEREN

Volg de procedure die wordt beschreven in "MAAIER EN AANDRIJFRIEM INSTALLEREN" in het montagegedeelte van deze handleiding.

DE AANDRIJFRIEM VAN HET MAAIBLAD VERVANGEN

(Zie Fig. 36):

VERWIJDEREN VAN DE MAAIBRIEM

• Parkeer de tractor op een vlakke ondergrond. Zet de parkeerrem aan.
• Laat de hefboom van het hulpstuk in de laagste stand zakken.
• Ontkoppel de riemspanner (K) van de vergrendelbeugel (L).

De riemspanner is veerbelast. Houd de stang stevig vast en laat hem langzaam los.

• Verwijder de schroeven (P) van de doornkappen (Q) en verwijder de kappen.
• Verwijder al het vuil en grasresten die zich rond de spillen en het gehele bovendekoppervlak hebben opgehoopt.
• Verwijder de riem van de elektrische koppelingspoelie (M), beide spilpoelies (R) en alle spanrollen (V).

INSTALLATIE VAN DE MAAIBRIEM

• Installeer de riem rond alle spilpoelies (R) en rond de spanrollen (V) zoals afgebeeld.
• Installeer de riem op de elektrische koppelingspoelie (M).

  Controleer of de riem correct is geleid in alle maaierpoeliegleuven.
• Monteer de doornkappen (Q) opnieuw. Draai alle schroeven stevig vast.
• Plaats de riemspanner (K) op de vergrendelbeugel (L).

De riemspanner is veerbelast. Houd de stang stevig vast en koppel hem langzaam.

• Zet de hefboom van het hulpstuk in de hoogste stand.

DE MAAIER WATERPAS ZETTEN

Zorg ervoor dat de banden correct zijn opgepompt tot de PSI die op de banden staat aangegeven. Als de banden te veel of te weinig zijn opgepompt, kan dit het uiterlijk van uw gazon beïnvloeden en u doen denken dat de maaier niet goed is afgesteld.

VISUELE ZIJWAARTSE AFSTELLING
(Zie Fig. 37):

• Als alle banden correct zijn opgepompt en uw gazon ongelijkmatig gemaaid lijkt, bepaal dan welke kant van de maaier lager maait.
  OPMERKING: U kunt desgewenst de lage kant van de maaier verhogen of de hoge kant verlagen.
• Ga naar de kant van de maaier die u wilt afstellen.
• Draai met een 3/4" of verstelbare sleutel de afstelmoer (A) van de hefarm naar links om de maaier te laten zakken, of naar rechts om de maaier te verhogen.
  OPMERKING: Elke volledige draai aan de afstelmoer verandert de hoogte van de maaier met ongeveer 3/16" (4,7 mm).
• Test uw afstelling door wat ongemaaid gras te maaien en het uiterlijk visueel te controleren. Stel opnieuw af, indien nodig, totdat u tevreden bent met het resultaat.

PRECISIE ZIJWAARTSE AFSTELLING
(Zie Fig. 38):

• Parkeer de tractor met alle banden goed opgepompt op een vlakke ondergrond of oprit.

  De messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek
• Zet de maaier in de hoogste stand.
• Plaats aan beide zijden van de maaier het mes aan de zijkant en meet de afstand (A) van de onderkant van het mes tot de grond. De afstand moet aan beide zijden hetzelfde zijn.
• Als afstelling nodig is, zie de stappen in de bovenstaande instructies voor visuele afstelling.
• Controleer de metingen opnieuw en stel indien nodig bij totdat beide zijden gelijk zijn.

AFSTELLING VAN VOOR NAAR ACHTER
(Zie Fig. 39 & 40)

Het dek moet van links naar rechts waterpas staan.

Om de beste maa resultaten te verkrijgen, moeten de maaierbladen zo worden afgesteld dat de voorste punt 1/8" tot 3/8" (3,1 tot 9,525 mm) lager is dan de achterste punt wanneer de maaier in de hoogste stand staat.

De messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek

• Zet de maaier in de hoogste stand.
• Plaats een mes zo dat de punt recht naar voren wijst. Meet de afstand (B) tot de grond aan de voor- en achterkant van het mes.

  Fig. 39

• Als de voorste punt van het mes niet 1/8" tot 3/8" (3,1 tot 9,525 mm) lager is dan de achterste punt, ga dan naar de voorkant van de tractor.
• Draai met een 11/16" of verstelbare sleutel de borgmoer A enkele slagen los om de afstelmoer B vrij te maken.
• Draai met een 3/4" of verstelbare sleutel de afstelmoer (B) van de voorste verbinding met de klok mee () (vastdraaien) om de voorkant van de maaier te verhogen, of tegen de klok in () (losdraaien) om de voorste maaier te verlagen.

  Fig. 40
  OPMERKING: Elke volledige draai aan de afstelmoer verandert de hoogte van de maaier met ongeveer 1/8" (3,1 mm).
• Controleer de metingen opnieuw en stel indien nodig bij totdat de voorste punt van het mes 1/8 tot 3/8" (3,1 tot 9,525 mm) lager is dan de achterste punt.
• Houd de afstelmoer met een sleutel in de juiste positie en draai de borgmoer stevig tegen de afstelmoer aan.

AANDRIJFRIEM VERVANGEN

(Zie Fig. 41):

Parkeer de tractor op een vlakke ondergrond. Activeer de parkeerrem. Voor hulp is er een sticker met een rieminstallatiegids aan de onderkant van de linker voetsteun.

RIEM VERWIJDEREN -

1. Verwijder het maaidek. (Zie het gedeelte "MAAIDEK VERWIJDEREN" in deze handleiding.)
   LET OP: Bekijk de gehele aandrijfriem en de positie van alle riemgeleiders en -beschermers.
2. Koppel de kabelboom van de koppeling (A) los.
3. Verwijder de anti-rotatiekoppeling (B) aan de rechterkant van de tractor.
4. Verwijder de riem van de stationaire spanrol (C) en de koppelingsspanrol (D).
5. Verwijder de riem van de middelste spanrol (E).
6. Trek de riemspeling naar de achterkant van de tractor. Verwijder de riem voorzichtig van de ingangspully van de transmissie en over de koelvinbladen (F).
7. Verwijder de riem naar beneden van de motorpully en rond de elektrische koppeling (G).
8. Schuif de riem naar de achterkant van de tractor, van de stuurplaat (H) en verwijder deze van de tractor.

RIEM INSTALLEREN -

1. Installeer de nieuwe riem van de achterkant naar de voorkant van de tractor, over de stuurplaat (H) en boven de as van het koppelingsrempedaal (J).
2. Trek de riem naar de voorkant van de tractor en rol de riem rond de elektrische koppeling en op de motorpully (G).
3. Trek de riem naar de achterkant van de tractor. Beweeg de riem voorzichtig omlaag rond de koelvin van de transmissie en op de ingangspully (F). Zorg ervoor dat de riem zich in de riembeschermer bevindt.
4. Installeer de riem op de middelste spanrol (E).
5. Installeer de riem door de stationaire spanrol (C) en de koppelingsspanrol (D).
6. Installeer de anti-rotatiekoppeling (B) opnieuw aan de rechterkant van de tractor. Draai stevig vast.
7. Sluit de koppelingskabelboom (A) opnieuw aan.
8. Zorg ervoor dat de riem zich in alle pullygroeven en aan de zijkant van alle riemgeleiders en -beschermers bevindt.
9. Installeer het maaidek. (Zie het gedeelte "MAAIDEK INSTALLEREN" in deze handleiding.)

REMMEN CONTROLEREN

Als de tractor meer dan vijf (5) voet (1,5 m) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of geplaveide ondergrond, dan moet de rem worden onderhouden.

U kunt de rem ook controleren door:

1. De tractor op een vlakke, droge betonnen of geplaveide ondergrond te parkeren, het rempedaal helemaal in te drukken en de parkeerrem te activeren.
2. De transmissie uit te schakelen door de vrijloopbediening in de stand "transmissie uitgeschakeld" te plaatsen. Trek de vrijloopbediening naar buiten en in de sleuf en laat los, zodat deze in de uitgeschakelde stand wordt gehouden.

De achterwielen moeten blokkeren en slippen wanneer u probeert de tractor handmatig vooruit te duwen. Als de achterwielen draaien, moet de rem worden onderhouden. Neem contact op met een gekwalificeerd servicecentrum.

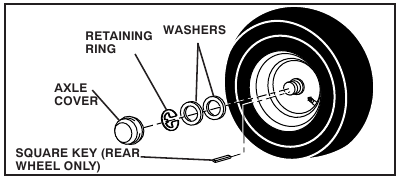

WIEL VERWIJDEREN

(Zie Fig. 42):

• Blokkeer de as veilig.
• Verwijder de afdekking van de as, de borgring en de sluitringen om het wiel te kunnen verwijderen (het achterwiel bevat een vierkante spie - verlies deze niet).
• Repareer de band en monteer deze opnieuw.
• Alleen bij achterwielen: lijn de groeven in de achternaaf en de as uit. Plaats de vierkante spie.
• Plaats de sluitringen terug en klik de borgring stevig in de asgroef.
• Plaats de afdekking van de as terug.

LET OP: Om bandenlekken te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kan bandenafdichtmiddel worden gekocht bij uw plaatselijke onderdelenleverancier. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.

SPOOR/CAMBER VAN HET VOORWIEL

De spoor en camber van het voorwiel van uw nieuwe tractor zijn in de fabriek ingesteld en zijn normaal. De spoor en camber van het voorwiel zijn niet verstelbaar. Als er schade is opgetreden die de in de fabriek ingestelde spoor of camber van het voorwiel beïnvloedt, neem dan contact op met een gekwalificeerd servicecentrum.

MOTOR STARTEN MET EEN ZWAKKE ACCU

(Zie Fig. 43):

Loodzuuraccu's genereren explosieve gassen. Houd vonken, vlammen en rookmateriaal uit de buurt van accu's. Draag altijd een veiligheidsbril in de buurt van accu's.

Als uw accu te zwak is om de motor te starten, moet deze worden opgeladen. (Zie "ACCU" in het onderhoudsgedeelte van deze handleiding).
Als "startkabels" (startkabels) worden gebruikt voor noodstarten, volg dan deze procedure:

UW TRACTOR IS UITGERUST MET EEN 12 VOLT-SYSTEEM. HET ANDERE VOERTUIG MOET OOK EEN 12 VOLT-SYSTEEM ZIJN. GEBRUIK DE ACCU VAN UW TRACTOR NIET OM ANDERE VOERTUIGEN TE STARTEN.

STARTKABELS AANSLUITEN -

• Sluit het ene uiteinde van de RODE kabel aan op de POSITIEVE (+) pool van elke accu (A-B), en pas op dat u geen kortsluiting maakt tegen het tractorchassis.
• Sluit het ene uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-) pool (C) van de volledig opgeladen accu.
• Sluit het andere uiteinde van de ZWARTE kabel (D) aan op een goede chassis-aarde, uit de buurt van de brandstoftank en de accu.

OM DE KABELS TE VERWIJDEREN, KEERT U DE VOLGORDE OM -

• Eerst de ZWARTE kabel van het chassis en vervolgens van de volledig opgeladen accu.
• Als laatste de RODE kabel van beide accu's.

ACCU VERVANGEN

(Zie Fig. 44):

Maak geen kortsluiting op de accupolen door een sleutel of een ander voorwerp beide polen tegelijkertijd te laten raken. Verwijder metalen armbanden, horlogebandjes, ringen, enz. voordat u de accu aansluit. De positieve pool moet eerst worden aangesloten om vonken door onbedoelde aarding te voorkomen.

• Til de zitting omhoog.
• Koppel eerst de ZWARTE accukabel los, dan de RODE accukabel en verwijder de accu voorzichtig uit de tractor.
• Plaats de nieuwe accu met de polen in dezelfde positie als de oude accu.
• Sluit eerst de RODE accukabel aan op de positieve (+) pool met bout en moer zoals afgebeeld. Draai stevig vast. Schuif de poolafdekking over de pool.
• Sluit de ZWARTE aardingskabel aan op de negatieve (-) pool met de resterende bout en moer. Draai stevig vast.
• Laat de zitting zakken.

KOPLAMPLAMP VERVANGEN

• Open de motorkap.
• Trek de lamphouder uit het gat aan de achterkant van de grille.
• Vervang de lamp in de houder en duw de lamphouder stevig terug in het gat aan de achterkant van de grille.
• Sluit de motorkap.

VERGRENDELINGEN EN RELAIS

Losse of beschadigde bedrading kan ervoor zorgen dat uw tractor slecht loopt, stopt met lopen of niet start.

• Controleer de bedrading.

ZEKERING VERVANGEN

Vervang door een 20 ampère autozekering. De zekeringhouder bevindt zich achter het dashboard.

MOTORKAP EN GRILLE VERWIJDEREN

(Zie Fig. 45):

• Open de motorkap.
• Maak de draadconnector van de koplamp los.
• Ga voor de tractor staan. Pak de motorkap aan de zijkanten vast, kantel deze naar de motor toe en til deze van de tractor af.
• Om te vervangen, keert u de bovenstaande procedure om.

TRANSMISSIE

VERWIJDEREN / VERVANGEN
Mocht uw transmissie moeten worden verwijderd voor onderhoud of vervanging, dan moet deze na herinstallatie en voor de bediening van de tractor worden ontlucht. Zie "TRANSMISSIE ONTLUCHTEN" in het hoofdstuk Bediening van deze handleiding.

MOTOR

GASBEDIENINGSKABEL AFSTELLEN
De gasbediening is in de fabriek ingesteld en afstelling zou niet nodig moeten zijn. Als afstelling nodig is, zie de motorhandleiding.

OPSLAG

Bereid uw tractor direct voor op opslag aan het einde van het seizoen of als de tractor 30 dagen of langer niet wordt gebruikt.

Sla de tractor nooit op met benzine in de tank in een gebouw waar dampen een open vlam of vonk kunnen bereiken. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opslaat.

TRACTOR

Verwijder de maaier van de tractor voor winteropslag. Wanneer de maaier voor een bepaalde tijd wordt opgeslagen, reinigt u deze grondig, verwijdert u al het vuil, vet, bladeren, enz. Bewaar hem in een schone, droge ruimte.

• Reinig de gehele tractor. (Zie "CLEANING" (REINIGING) in het hoofdstuk Onderhoud van deze handleiding.)
• Inspecteer en vervang de riemen indien nodig. (Zie de instructies voor het vervangen van de riem in het hoofdstuk Service en afstellingen van deze handleiding.)
• Smeer zoals aangegeven in het hoofdstuk Onderhoud van deze handleiding.
• Zorg ervoor dat alle moeren, bouten en schroeven goed vast zitten. Inspecteer bewegende delen op schade, breuk en slijtage. Vervang indien nodig.
• Werk alle verroeste of afgebroken verfoppervlakken bij; schuur lichtjes voor het schilderen.

ACCU

• Laad de accu volledig op voor opslag.
• Na een periode van opslag kan het nodig zijn om de accu opnieuw op te laden.
• Om corrosie en stroomverlies tijdens lange opslagperioden te voorkomen, moeten de accukabels worden losgekoppeld en de accu grondig worden gereinigd. (Zie "TO CLEAN BATTERY AND TERMINALS" (ACCU EN AANSLUITINGEN REINIGEN) in het hoofdstuk Onderhoud van deze handleiding.)
• Laat na het reinigen de kabels losgekoppeld en plaats de kabels zo dat ze niet in contact kunnen komen met de accu-aansluitingen.
• Als de accu voor opslag uit de tractor wordt verwijderd, bewaar de accu dan niet rechtstreeks op beton of vochtige oppervlakken.
• Als het apparaat is uitgerust met een accu-indicator/oplaadstekker, kan een optionele oplaadeenheid worden aangeschaft en op het apparaat worden aangesloten om de accu op te laden tijdens langdurige opslag. Inspecteer en reinig de accupolen indien nodig voorafgaand aan langdurige opslag met aangesloten oplader.

MOTOR

BRANDSTOFSYSTEEM

HET IS BELANGRIJK OM TE VOORKOMEN DAT ER GOMAFZETTINGEN ONTSTAAN IN ESSENTIËLE ONDERDELEN VAN HET BRANDSTOFSYSTEEM ZOALS CARBURATEUR, BRANDSTOFFILTER, BRANDSTOFSLANG OF TANK TIJDENS OPSLAG. ERVARING WIJST OOK UIT DAT BRANDSTOFFEN GEMENGD MET ALCOHOL (GASOHOL GENOEMD OF MET ETHANOL OF METHANOL) VOCHT KUNNEN AANTREKKEN, WAT LEIDT TOT SCHEIDING EN VORMING VAN ZUREN TIJDENS OPSLAG. ZURE GAS KAN HET BRANDSTOFSYSTEEM VAN EEN MOTOR BESCHADIGEN TIJDENS OPSLAG.

• Maak de brandstoftank leeg door de motor te starten en te laten draaien totdat de brandstofleidingen en de carburateur leeg zijn.
• Gebruik nooit motor- of carburateurreinigers in de brandstoftank, omdat er blijvende schade kan ontstaan.
• Gebruik volgend seizoen verse brandstof.

OPMERKING: Brandstofstabilisator is een acceptabel alternatief om de vorming van gomaanslag in de brandstof tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat. Laat de motor na het toevoegen van de stabilisator minstens 10 minuten draaien, zodat de stabilisator de carburateur kan bereiken. Maak de benzinetank en carburateur niet leeg als u brandstofstabilisator gebruikt.

MOTOROLIE

Tap de olie af (met warme motor) en vervang deze door schone motorolie. (Zie "ENGINE" (MOTOR) in het hoofdstuk Onderhoud van deze handleiding.)

CILINDER(S)

• Verwijder de bougie(s).
• Giet één ounce (29,5 ml) olie door het bougiegat (gaten) in de cilinder(s).
• Draai de contactsleutel een paar seconden naar de "START"-positie (START (STARTEN)) om de olie te verdelen.
• Vervang door nieuwe bougie(s).

OVERIGE

• Bewaar geen benzine van het ene seizoen op het andere.
• Vervang uw benzinekan als uw kan begint te roesten. Roest en/of vuil in uw benzine veroorzaken problemen.
• Bewaar uw tractor indien mogelijk binnenshuis en dek hem af om hem te beschermen tegen stof en vuil.
• Dek uw tractor af met een geschikte beschermhoes die geen vocht vasthoudt. Gebruik geen plastic. Plastic kan niet ademen, waardoor condensatie kan ontstaan en uw tractor gaat roesten.

DEK DE TRACTOR NOOIT AF ZOLANG DE MOTOR- EN UITLAATGEBIEDEN NOG WARM ZIJN.

PROBLEEMOPLOSSING

PROBLEEM	OORZAAK	CORRECTIE
Start niet	Geen brandstof. Motor verzopen. Slechte bougie. Vuil luchtfilter. Vuil brandstoffilter. Water in de brandstof. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Vul brandstoftank. Wacht enkele minuten voordat u probeert te starten. Vervang de bougie. Reinig/vervang het luchtfilter. Vervang het brandstoffilter. Maak de brandstoftank en carburateur leeg, vul de tank bij met verse benzine en vervang het brandstoffilter. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Moeilijk te starten	Vuil luchtfilter. Slechte bougie. Zwakke of lege accu. Vuil brandstoffilter. Oude of vuile brandstof. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Reinig/vervang het luchtfilter. Vervang de bougie. Laad de accu op of vervang deze. Vervang het brandstoffilter. Maak de brandstoftank leeg en vul de tank bij met verse, schone benzine. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Motor draait niet rond	Rempedaal niet ingetrapt. Koppelingspedaal van hulpstuk is ingeschakeld. Zwakke of lege accu. Doorgebrande zekering. Geoxideerde accupolen. Losse of beschadigde bedrading. Defect contactslot. Defecte solenoïde of startmotor. Defecte schakelaar(s) voor aanwezigheid van de bestuurder.	Trap het rempedaal in. Schakel de koppelingspedaal van het hulpstuk uit. Laad de accu op of vervang deze. Vervang de zekering. Reinig de accupolen. Controleer alle bedrading. Controleer/vervang het contactslot. Controleer/vervang de solenoïde of startmotor. Neem contact op met een erkend servicecentrum/-afdeling.
Motor klikt maar start niet	Zwakke of lege accu. Geoxideerde accupolen. Losse of beschadigde bedrading. Defecte solenoïde of startmotor.	Laad de accu op of vervang deze. Reinig de accupolen. Controleer alle bedrading. Controleer/vervang de solenoïde of startmotor.
Vermogensverlies	Te veel gras maaien/te snel. Gasklep in startpositie voor koud weer ( ). Ophoping van gras, bladeren, afval onder de maaier. Vuil luchtfilter. Laag oliepeil/vuile olie. Defecte bougie. Vuil brandstoffilter. Oude of vuile brandstof. Water in de brandstof. Bougiekabel los. Vuil motorluchtscherm/koelribben. Vuile/verstopte uitlaatdemper. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Verhoog de maaihoogte/verminder de snelheid. Verplaats de gasklepbediening naar de snelle positie ( ). Reinig de onderkant van de maaihuis. Reinig/vervang het luchtfilter. Controleer het oliepeil/ververs de olie. Reinig en stel de bougie opnieuw af of vervang deze. Vervang het brandstoffilter. Maak de brandstoftank leeg en vul de tank bij met verse, schone benzine. Maak de brandstoftank en carburateur leeg, vul de tank bij met verse benzine en vervang het brandstoffilter. Sluit de bougiekabel aan en draai deze vast. Reinig het motorluchtscherm/de koelribben. Reinig/vervang de uitlaatdemper. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Overmatige trilling	Versleten, verbogen of los mes. Verbogen mesas. Losse/beschadigde onderdelen.	Vervang het mes. Draai de mesbout vast. Vervang de mesas. Draai losse onderdelen vast. Vervang beschadigde onderdelen.
Motor blijft draaien als de bestuurder de stoel verlaat terwijl de koppelingspedaal van het hulpstuk is ingeschakeld	Defect veiligheidssysteem voor de aanwezigheid van de bestuurder.	Controleer bedrading, schakelaars en aansluitingen. Indien niet gecorrigeerd, neem contact op met een erkend servicecentrum/-afdeling. Gebruik de machine NIET voordat het probleem is verholpen.
Slechte snede - ongelijkmatig	Versleten, verbogen of los mes. Maai dek niet waterpas. Ophoping van gras, bladeren, afval onder de maaier. Verbogen mesas. Verstopte ventilatiegaten van het maaidek door ophoping van gras, bladeren en afval rond de assen.	Vervang het mes. Draai de mesbout vast. Maak het maaidek waterpas. Reinig de onderkant van de maaihuis. Vervang de mesas. Reinig rond de assen om de ventilatiegaten te openen.
Maaimes draait niet	Blokkering in het koppelingsmechanisme. Versleten/beschadigde aandrijfriem van de maaier. Vastgelopen spanrol. Vastgelopen mesas.	Verwijder de blokkering. Vervang de aandrijfriem van de maaier. Vervang de spanrol. Vervang de mesas.
Slechte grasafvoer	Motorsnelheid te laag. Rijsnelheid te hoog. Nat gras. Maai dek niet waterpas. Lage/ongelijke bandenspanning. Versleten, verbogen of los mes. Ophoping van gras, bladeren, afval onder de maaier. Aandrijfriem van de maaier versleten. Messen verkeerd geïnstalleerd. Verkeerde messen gebruikt. Verstopte ventilatiegaten van het maaidek door ophoping van gras, bladeren, afval rond de assen.	Plaats de gasklepbediening in de "FAST" (SNEL) positie. Schakel naar een lagere snelheid. Laat het gras drogen voordat u gaat maaien. Maak het maaidek waterpas. Controleer de banden op de juiste bandenspanning. Vervang het mes. Draai de mesbout vast. Reinig de onderkant van de maaihuis. Vervang de aandrijfriem van de maaier. Installeer de messen opnieuw met de scherpe kant naar beneden. Vervang door messen die in de onderdelenhandleiding staan. Reinig rond de assen om de ventilatiegaten te openen.
Koplamp(en) werken niet (indien aanwezig)	Schakelaar staat op "OFF" (UIT). Lamp(en) zijn doorgebrand. Defecte lichtschakelaar. Losse of beschadigde bedrading. Doorgebrande zekering.	Zet de schakelaar op "ON" (AAN). Vervang de lamp(en). Controleer/vervang de lichtschakelaar. Controleer de bedrading en aansluitingen. Vervang de zekering.
Accu laadt niet op	Slechte accucel(len). Slechte kabelverbindingen. Defecte regelaar (indien aanwezig). Defecte dynamo.	Vervang de accu. Controleer/reinig alle aansluitingen. Vervang de regelaar. Vervang de dynamo.
Verlies van aandrijving	Vrijloopbediening in "uitgeschakelde" positie. Vuil op de stuurplaat (indien aanwezig). Aandrijfriem versleten, beschadigd of gebroken. Lucht opgesloten in de transmissie tijdens verzending of onderhoud. As spie ontbreekt.	Plaats de vrijloopbediening in de "ingeschakelde" positie. Zie "REINIGING" in het hoofdstuk Onderhoud. Vervang de aandrijfriem. Ontlucht de transmissie. Installeer de as spie bij het achterwiel. Zie "HET VERWIJDEREN VAN HET WIEL" in het hoofdstuk Service en Afstellingen.
Motor "knalt" bij het uitschakelen van de motor	De gasklepbediening van de motor staat niet tussen de halve en volle snelheid (snel) positie voordat de motor wordt gestopt.	Verplaats de gasklepbediening tussen de halve en volle snelheid (snel) positie voordat de motor wordt gestopt.
Motor valt stil wanneer de tractor in de achteruit wordt geschakeld	Het achteruitrij systeem (ROS) staat niet "AAN" terwijl de maaier of een ander hulpstuk is ingeschakeld.	Draai de contactsleutel naar de ROS "AAN" positie. Zie hoofdstuk Bediening.

VOORGESTELDE HANDLEIDING VOOR HET BEPALEN VAN HELLINGEN VOOR VEILIG GEBRUIK

Om ernstig letsel te voorkomen, bedient u uw tractor op en af de helling, nooit dwars op de helling. Maai geen hellingen groter dan 15 graden. Maak geleidelijke bochten om kantelen of verlies van controle te voorkomen. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.

1. Vouw deze pagina langs de stippellijn zoals hierboven aangegeven.
2. Houd de pagina voor u zodat de linkerrand verticaal evenwijdig loopt aan een boomstam of andere rechtopstaande structuur.
3. Kijk over de vouw in de richting van de helling die u wilt meten.
4. Vergelijk de hoek van de vouw met de helling van de heuvel.

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna YTH24V54 - Handleiding zitmaaier

Beschikbare talen
