Introductie

Productbeschrijving

Dit is een gazontractor met het maaidek tussen de voor- en achteras. Hij heeft een 4-takt motor die benzine gebruikt. Optionele accessoires:

• Grasvanger
• Mulchplug

Beoogd gebruik

Dit product is uitsluitend bedoeld voor het maaien van gras in particuliere tuinen en op particuliere tuingrond met een helling van niet meer dan 15°. Het is niet bedoeld voor gebruik in openbare parken, sportvelden, in de landbouw of in de bosbouw. Gebruik het product uitsluitend met accessoires die zijn goedgekeurd door de fabrikant.

Ander gebruik van het product is onjuist gebruik. Het maakt uw garantie ongeldig en wijst de verantwoordelijkheid voor schade aan de gebruiker van derden van de kant van de fabrikant af.
Raadpleeg de plaatselijke richtlijnen voor de bediening van grasmaaiers.

Ondersteuning / Hulp

Als u hulp nodig heeft of vragen heeft over de toepassing, bediening, onderhoud of onderdelen voor uw product:

• Bezoek onze website: www.husqvarna.com
• Bel ons gratis: 1-800-487-5951

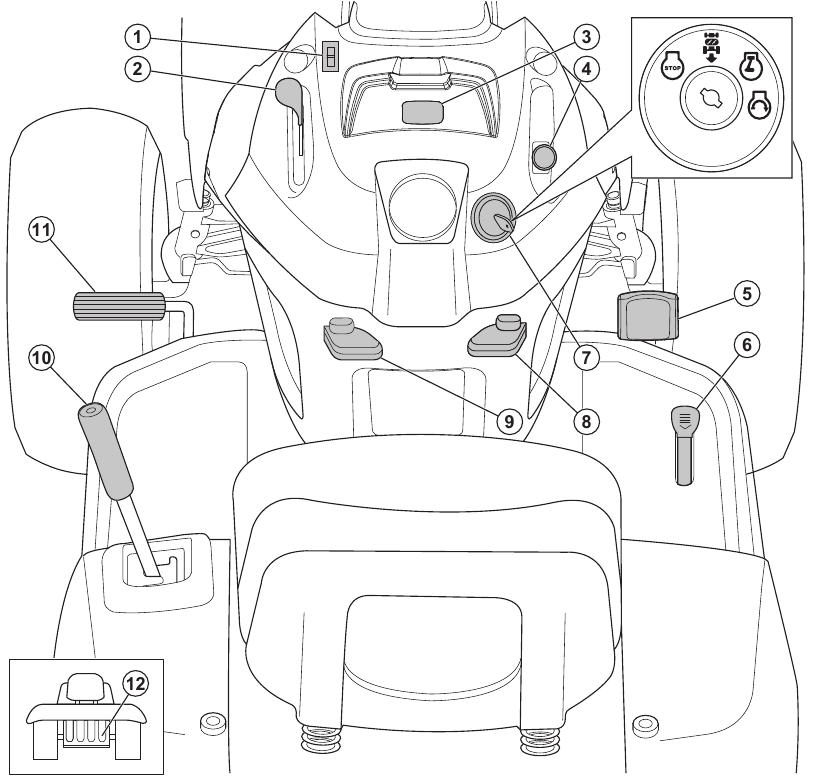

Productoverzicht

1. Lichtschakelaar
2. Gashendel
3. Urenteller
4. Bediening koppeling werktuig
5. Vooruitrijpedaal
6. Achteruitrijpedaal
7. Contactslot
8. Cruise control-hendel
9. Parkeerremhendel
10. Hefboom werktuig
11. Rempedaal
12. Vrijloophendel

Symbolen op het product

	Wees voorzichtig en gebruik het product correct. Dit product kan ernstig letsel of de dood van de bestuurder of anderen veroorzaken.
	Onjuist gebruik kan leiden tot schade aan het product of persoonlijke eigendommen.
	Achteruit.
	Neutraal.
	Hoog.
	Laag.
	Startpositie voor koud weer.
	Snel.
	Langzaam.
	Contactslot.
	Motor uit.
	Motor starten.
	Motor aan.
	Choke.
	Rem- en koppelingspedaal.
	Parkeerrem.
	Parkeerrem ingeschakeld.
	Parkeerrem uitgeschakeld.
	Maaihoogte.
	Maaidek heffen.
	Reverse Operation System (ROS).
	Achteruit.
	Vooruit.
	Lichten aan.
	Brandstof.
	Oliedruk.
	Batterij.
	Oorbescherming aanbevolen.
	De messen zijn uitgeschakeld.
	De messen zijn ingeschakeld.
	Risico op koolmonoxidevergiftiging.
	Pas op voor weggeslingerde objecten.
	Houd omstanders uit de buurt.
	Het vuursymbool geeft een risico aan dat, indien niet nageleefd, de dood, ernstig letsel en/of schade kan veroorzaken.
	Geluidsvermogensniveau.
	Cruise control.
	Houd handen en voeten uit de buurt van dit gebied.
	Bedien het product niet op hellingen die meer dan 15° zijn.
	Hete oppervlakken. Niet aanraken.
	Het deflectorschild op het maaidek moet worden geïnstalleerd wanneer u het product bedient.
	De grasvanger moet worden geïnstalleerd wanneer u het product bedient.
	Verstrengeling van de hand.
	Disselbak belasting.
	Vrijloop (alleen automatische modellen).

Urenteller

De urenteller geeft aan hoeveel uren de motor in bedrijf is geweest. Raadpleeg Productoverzicht voor de positie van de urenteller.
Elke 50 uur wordt 2 uur lang een oliepijlsymbool weergegeven. Raadpleeg De motorolie verversen .
Om de urenteller handmatig te resetten, draait u de contactsleutel 5 keer naar de aan-stand en vervolgens naar de "STOP" (STOP) -stand.

Note (Opmerking): De urenteller stopt pas als de contactsleutel in de "STOP" (STOP) -stand staat. Zorg ervoor dat de contactsleutel in de "STOP" (STOP) -stand blijft staan ​​wanneer de motor is gestopt.

Productaansprakelijkheid

Zoals vermeld in de productaansprakelijkheidswetten, zijn wij niet aansprakelijk voor schade die ons product veroorzaakt indien:

• het product verkeerd is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet zijn goedgekeurd door de fabrikant.
• het product een accessoire heeft dat niet van de fabrikant is of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd in een erkend servicecentrum of door een erkende instantie.

Montage

Lees en begrijp het veiligheidshoofdstuk voordat u het product monteert.

Het product uit de doos halen

1. Verwijder losse onderdelen die bij het product zijn inbegrepen.
2. Verwijder de eindpanelen.
3. Verwijder de zijpanelen en plaats ze op een vlakke ondergrond.
4. Verwijder al het verpakkingsmateriaal.
5. Haal het product uit de doos en zorg ervoor dat er geen losse onderdelen in de doos achterblijven.

Montagegereedschap

• 1/2" (13 mm) steeksleutel
• 7/16" (11 mm) steeksleutels (2 stuks)
• Bandenspanningsmeter
• Mes
• Tang
• Doppenset (optioneel)

Losse onderdelen die moeten worden gemonteerd

Het product is niet volledig gemonteerd. De volgende onderdelen zijn los wanneer het product wordt gekocht.

	Sleutel, 2 stuks
	Hellingsplaat, 1 stuks
	Zeskantbout, 2 stuks
	Moeren, 2 stuks
	Verloopstuk, 1 stuks
	Olieaftapslang, 1 stuks

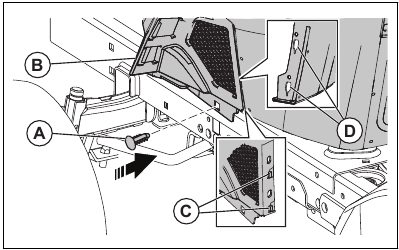

De onderste afdekking installeren

1. Installeer de onderste afdekking (B).
2. Duw de onderste afdekking (B) voorzichtig om deze te bevestigen aan de afdekkingstabs (C) in de sleuven die taps toelopen (D).

   Wees voorzichtig bij het bevestigen van de onderste afdekking, er is een risico op beschadiging van de onderste afdekkingstabs (C).
3. Installeer de bevestiger (A) op de onderste afdekking (B).
4. Laat de motorkap zakken.

De stoel verstellen

1. Ga op de stoel zitten.
2. Til de stoelverstelhendel (A) op.

3. Verplaats de stoel totdat deze zich in een positie bevindt waarin u de rem- en koppelingspedalen kunt indrukken.
4. Laat de stoelverstelhendel (A) los om de stoel in de juiste positie te vergrendelen.

De accu aansluiten

Risico op elektrische schokken en brandwonden. Gebruik geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen raken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.

Opmerking: Als het na het jaar en de maand is die op het acculabel staat vermeld, laad de accu dan op. Laad de accu minimaal 1 uur op bij 6–10 A.

1. Zoek de acculocatie onder de stoel of de motorkap.
2. Til de stoelpan of de motorkap in de verhoogde stand.

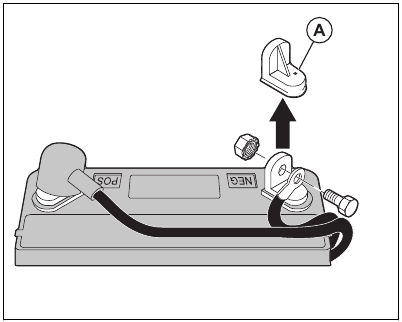

3. Verwijder de 2 poolkappen (A) en gooi ze weg.

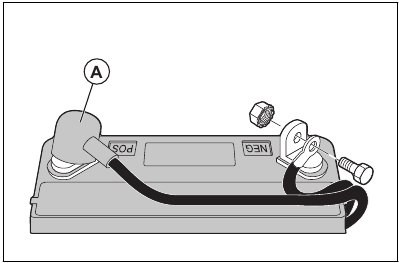

4. Sluit de rode accukabel aan op de positieve (+) pool en draai de bout en moer vast zoals afgebeeld. Schuif de poolafdekking op de pool.

Risico op vonken. De rode accukabel moet op de positieve pool worden aangesloten voordat de zwarte accukabel op de negatieve pool wordt aangesloten. Dit is om vonken en onbedoelde aarding te voorkomen.

5. Sluit de zwarte kabel aan op de negatieve (-) pool en draai de bout en moer volledig vast.
6. Breng vaseline aan op de accukabels om corrosie te voorkomen.
7. Laat de stoelpan of de motorkap zakken.

Het product van de pallet verplaatsen

1. Til het maaidek naar de hoogste stand. Gebruik de hefhendel.
2. Duw het koppelings-/rempedaal naar beneden om de parkeerrem los te zetten.
3. Zet de vrijloopbediening in de stand "Transmission disengaged" (Transmissie ontkoppeld), zie Het product in de vrijloopmodus zetten.
4. Duw het product van de pallet.
5. Verwijder de riem die de deflectorbescherming tegen het product houdt.

Een controle uitvoeren na de montage

• Zorg ervoor dat alle montage-instructies zijn voltooid.
• Zorg ervoor dat er geen onderdelen meer in de verpakking zitten.
• Zorg ervoor dat de accu correct is voorbereid en opgeladen.
• Zorg ervoor dat de bouten voor de stoel zijn vastgedraaid en dat de stoel correct is afgesteld.
• Zorg ervoor dat de banden correct zijn opgepompt.
• Voor de beste maaresultaten, zorg ervoor dat het maaidek van links naar rechts en van voor naar achteren in evenwicht is. Zorg ervoor dat de banden correct zijn opgepompt voor een evenwichtig maaidek.
• Onderzoek het maaidek en de aandrijfriemen. Zorg ervoor dat de aandrijfriemen correct zijn geïnstalleerd rond de poelies en het binnenste deel van alle riembeschermers.
• Onderzoek de elektrische bedrading. Zorg ervoor dat alle draden en aansluitingen veilig zijn.
• Zorg ervoor dat de vrijloopbediening in de stand "Transmission engaged" (Transmissie ingeschakeld) staat. Zie Het product in de vrijloopmodus zetten
• Zorg ervoor dat het motoroliepeil correct is.
• Zorg ervoor dat de tank is gevuld met het juiste type brandstof.
• Zorg ervoor dat u de locatie en functie van alle bedieningselementen kent.
• Zorg ervoor dat het remsysteem veilig is om te bedienen.
• Zorg ervoor dat de Operator Presence Control (OPC) (aanwezigheidsbediening) en het Reverse Operation System (ROS) (achteruitrijdsysteem) correct werken. Zie Een controle uitvoeren van de aanwezigheidsbediening (OPC) en Een controle uitvoeren van het achteruitrijdsysteem (ROS).
• Verwijder de lucht uit de transmissie voor het eerste gebruik. Zie De lucht uit de transmissie verwijderen.

Bediening

Lees en begrijp het veiligheidshoofdstuk voordat u het product gebruikt.

Brandstof tanken

Benzine is zeer brandbaar. Wees voorzichtig en tank buiten. Zie Brandstofveiligheid.

Gebruik altijd het juiste brandstoftype. Een verkeerd brandstoftype veroorzaakt schade aan het product.

• Gebruik benzine van het juiste type. Raadpleeg Technische gegevens. Raadpleeg de motorhandleiding van de motorfabrikant voor meer informatie over de brandstof.
• Controleer het brandstofniveau voor elk gebruik en tank indien nodig bij.
• Vul de brandstoftank niet volledig. Houd minimaal 2,5 cm ruimte over.

Het product starten

Wat u moet doen voordat u het product start

Lees en begrijp de veiligheidsinstructies en de bedieningsinstructies zorgvuldig voordat u het product bedient.

1. Controleer het motoroliepeil. Raadpleeg Het motoroliepeil controleren.
2. Vul de brandstoftank met brandstof. Raadpleeg Brandstof tanken
3. Schakel de vrijloopmodus uit. Raadpleeg Het product in de vrijloopmodus zetten.
4. Ga in de bedieningspositie op de stoel zitten.
5. Zet de parkeerrem erop. Raadpleeg De parkeerrem inschakelen en uitschakelen.
6. Zorg ervoor dat het maaidek is uitgeschakeld. Raadpleeg Het maaidek in- en uitschakelen.

Een warme motor starten

1. Ga op de stoel zitten.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Raadpleeg Het maaidek in- en uitschakelen.
3. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transport- of maaistand zetten.
4. Zet de gashendel in de snelle stand.

5. Duw het rempedaal volledig naar beneden en houd het vast.
6. Steek de contactsleutel in het contactslot.

7. Draai de contactsleutel naar de "START"-stand (START) en laat de contactsleutel los wanneer de motor start.

Laat de starter niet langer dan 15 seconden per minuut continu werken.

8. Als de temperatuur laag is, laat u de motor warm worden voordat u gras gaat maaien.

Een koude motor starten

1. Ga op de stoel zitten.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Raadpleeg Het maaidek in- en uitschakelen.
3. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transport- of maaistand zetten.
4. Zet de gashendel in de koudweerstartstand.

5. Duw het rempedaal volledig naar beneden en houd het vast.
6. Steek de contactsleutel in het contactslot.

7. Draai de contactsleutel naar de "START"-stand (START) en laat de contactsleutel los wanneer de motor start.

Laat de starter niet langer dan 15 seconden per minuut continu werken.

8. Wanneer de motor start, zet u de gashendel in de snelle stand om de motor op te warmen. Als de temperatuur laag is, duurt het enkele minuten voordat de motor warm is.

De motor starten wanneer de accu zwak is

Loodzuuraccu's kunnen explosieve gassen produceren. Houd vonken, open vuur en rookwaren uit de buurt van accu's. Draag altijd een veiligheidsbril in de buurt van accu's.

Als de accu te zwak is om de motor te starten, moet deze worden opgeladen.
Als de startkabels worden gebruikt voor een noodstart, volg dan de onderstaande procedures:

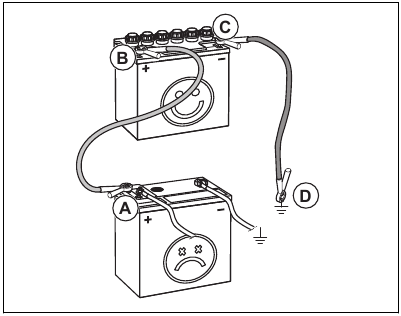

1. Sluit het ene uiteinde van de RODE kabel aan op de POSITIEVE (+)-pool (POSITIVE (+)) van elke accu (B-C).

   Wees voorzichtig dat er geen kortsluiting ontstaat tegen het chassis van het product.
2. Sluit het ene uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-)-pool (NEGATIVE (-)) (D) van een volledig opgeladen accu.
3. Sluit het andere uiteinde van de ZWARTE kabel (A) aan op een goede chassisaarde, uit de buurt van de brandstoftank en de accu.
4. Verwijder de ZWARTE kabel van het chassis wanneer de zwakke accu volledig is opgeladen.
5. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
6. Verwijder de RODE kabel van de twee accu's.

De startkabels verwijderen

Opmerking: verwijder de startkabels in de omgekeerde volgorde van hoe u ze hebt aangesloten.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

Het maaidek in de transport- of maaistand zetten

Het maaidek moet tijdens het transport in de transportstand staan.

• Om het product in de transportstand te zetten, trekt u de maaihoogtehendel in de richting van de stoel en zet u deze in de hoogste maaihoogtepositie.
• Om het product in de maaistand te zetten, stelt u de juiste maaihoogte in. Raadpleeg De maaihoogte instellen.

De maaihoogte instellen

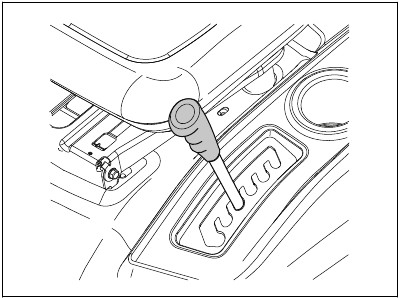

• Trek de hefhendel in de richting van de stoel en zet deze in 1 van de inkepingen voor de juiste maaihoogte.


Vooruit en achteruit rijden

De richting en snelheid van de beweging worden geregeld door de pedalen voor vooruit en achteruit rijden.

1. Start de motor.
2. Schakel de parkeerrem uit. Raadpleeg De parkeerrem inschakelen en uitschakelen.

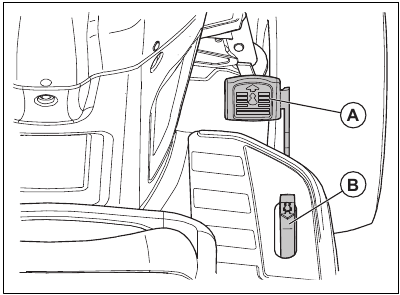

3. Om te beginnen met bewegen, duwt u langzaam het pedaal voor vooruit rijden (A) of het pedaal voor achteruit rijden (B) naar beneden.

   Opmerking: De pedalen voor vooruit en achteruit rijden gaan terug naar de neutrale stand wanneer ze niet worden ingedrukt.
4. Duw het pedaal voor vooruit rijden of het pedaal voor achteruit rijden verder naar beneden om de snelheid te verhogen.

De parkeerrem inschakelen en uitschakelen

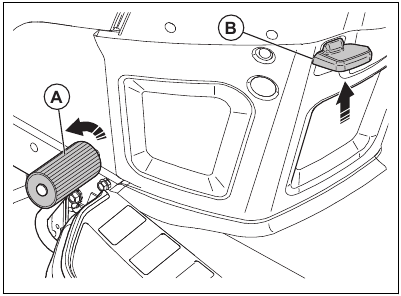

1. Om de parkeerrem in te schakelen, duwt u het rempedaal (A) volledig naar de laagste stand.

2. Terwijl het rempedaal is ingedrukt, trekt u de parkeerremhendel (B) omhoog.
3. Laat het rempedaal los.
4. Laat de parkeerremhendel los.
   Opmerking: Zorg ervoor dat de parkeerrem het product veilig vasthoudt.
5. Om de parkeerrem los te zetten, duwt u het rempedaal naar beneden.

Het product stoppen

Stop altijd het product, activeer de parkeerrem en verwijder de contactsleutel voordat u het product verlaat.

De uitlaatgassen van de warme motor kunnen brandschade aan het gras veroorzaken. Om brandschade aan het gras te voorkomen, moet u altijd de motor stoppen wanneer u het product op grasvelden stopt.

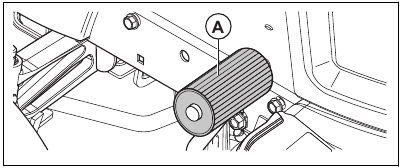

1. Duw het rempedaal (A) volledig in totdat het product volledig stopt.

2. Schakel het maaidek uit. Zie Het maaidek in- en uitschakelen.
3. Zet de gashendel in de langzame stand en laat de motor enkele minuten stationair draaien.
4. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of maaistand zetten.
5. Draai de contactsleutel naar de "STOP"-stand (STOP) en verwijder de contactsleutel uit het contact.



De gashendel gebruiken

De gashendel past het motortoerental en de snelheid van de messen in het maaidek aan.

• Zet de gashendel in de choke-stand (A) wanneer u een koude motor start. Zie Een koude motor starten.

• Zet de gashendel in de snelle stand (B) om de motor op volle snelheid te laten draaien. Zet de gashendel altijd in de snelle stand wanneer u gras maait.

• Zet de gashendel in de langzame stand (C) om de motor stationair te laten draaien.


De cruisecontrol gebruiken

Gebruik de cruisecontrol alleen voor vooruit rijden op gladde, rechte oppervlakken. De cruisecontrol wordt automatisch uitgeschakeld als de omstandigheden voor cruisecontrol onbevredigend worden.

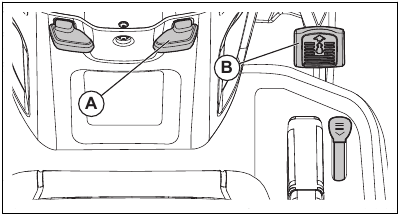

1. Duw het voorwaartse aandrijpedaal (B) naar beneden. Houd het voorwaartse aandrijpedaal in een stand die de juiste snelheid voor het terrein geeft.

2. Trek de cruisecontrolhendel (A) omhoog en houd deze vast terwijl u het voorwaartse aandrijpedaal loslaat.
3. Laat de cruisecontrolhendel los om de cruisecontrol in te schakelen.
4. Duw het rempedaal in of tik op het voorwaartse aandrijpedaal om de cruisecontrol uit te schakelen.

De koplamp gebruiken

• Duw de aan/uit-schakelaar naar positie (A) om de koplamp aan te zetten.

• Duw de aan/uit-schakelaar naar positie (B) om de koplamp uit te zetten.

Het reverse operation system (ROS) gebruiken

Opmerking: Als u probeert achteruit te rijden met het product wanneer het maaidek is ingeschakeld, stopt de motor onmiddellijk. Schakel de ROS in om achteruit te rijden met het product wanneer het maaidek is ingeschakeld.

Kijk voor en tijdens het achteruitrijden met het product naar beneden en achter het product voor de veiligheid van anderen.

1. Draai de contactsleutel tegen de klok in naar de ROS "ON"-positie (A) (AAN) om de ROS in te schakelen.

2. Duw langzaam het achteruitrijpedaal naar beneden om de beweging te starten.
3. Draai de contactsleutel met de klok mee naar de "ON"-positie (AAN) (B) van de motor om de ROS uit te schakelen.


Het maaidek in- en uitschakelen

Het product heeft een operator presence control (OPC) (bedieningspaneel). Wanneer u van de stoel weggaat met de motor aan en het maaidek ingeschakeld, stopt de motor.

Blijf volledig en in het midden van de stoel zitten om ervoor te zorgen dat de motor correct werkt en niet stopt op ruw terrein of heuvels.

1. Stel de juiste maaihoogte in. Zie De maaihoogte instellen.
2. Verplaats de inschakelingskoppeling.

   1. Trek de inschakelingskoppeling omhoog om het maaidek in te schakelen.
   2. Duw de inschakelingskoppeling omlaag om het maaidek uit te schakelen.

Een goed maairesultaat krijgen

• Voor de beste prestaties moet u regelmatig onderhoud aan het product uitvoeren zoals aangegeven in het onderhoudsschema. Zie Onderhoudsschema
• Maai geen nat gazon. Nat gras kan een slecht maairesultaat geven.
• Gebruik geen sneeuwkettingen wanneer u het maaidek aan het product bevestigt.
• Zorg ervoor dat het maaidek waterpas staat. Zie De evenwijdigheid van het maaidek aanpassen
• Als het gras hoog is, begin dan met een hoge maaihoogte en verlaag deze geleidelijk.
• Beweeg het product vooruit met een lage snelheid als het gras hoog en dik is.
• Gebruik vol gas wanneer u het gras maait.
• Maai het gras in een onregelmatig patroon.
• Gebruik de linkerzijde van het maaidek wanneer u in de buurt van bomen, struiken of paden maait. Het mes snijdt ongeveer 15 mm vanaf de zijkant van het maaidek.
• Wanneer u grote oppervlakken maait, verplaatst u het product tijdens 1 of 2 rondes rond het werkgebied naar rechts. Deze procedure houdt de grasafvoer uit de buurt van struiken, hekken en opritten. Na ongeveer 2 rondes rond het werkgebied maait u in de tegenovergestelde richting.

• Om het beste maairesultaat te krijgen, maait u het gras regelmatig.

Het product in de vrijloopstand zetten

Als het nodig is om het product te verplaatsen of te slepen zonder hulp van de motor, moet u het product in de vrijloopstand zetten.

Zet het product niet in de vrijloopstand op een helling.

• Duw de vrijloopbedieningshendel (A) naar binnen om het product in de vrijloopstand te zetten.

• Trek de vrijloopbedieningshendel naar buiten om het product met de motor te bedienen.


De mulchplug (accessoire) installeren

Het product kan worden gebruikt met een mulchplug.

1. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of maaistand zetten.
2. Verwijder de grasvanger of de achterste uitwerpplaat (accessoire) als deze is geïnstalleerd.
3. Plaats de mulchplug door de achterplaat en in de glijgootadapter voor het maaidek.
4. Verbind de 2 riemen met de gaten op de steunarmen voor de grasvanger.
5. Installeer de grasvanger of de achterste uitwerpplaat.
6. Verwijder de mulchplug in de omgekeerde volgorde.

De achterste uitwerpplaat (accessoire) installeren

Het product kan worden gebruikt met een achterste uitwerpplaat.

1. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of maaistand zetten.
2. Verwijder de grasvanger.
3. Verwijder de mulchplug (accessoire) als deze is geïnstalleerd.
4. Installeer de uitwerpglijgoot door de opening in de achterplaat en verplaats de maaidekadapter erop.
5. Installeer de 2 vleugelmoeren.
6. Installeer de achterste uitwerpplaat op de achterplaat met de 4 schroeven.
7. Draai de schroeven volledig vast.
8. Verwijder de achterste uitwerpplaat in de omgekeerde volgorde.

De grasvanger (accessoire) installeren

Het product kan worden gebruikt met een grasvanger.

1. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.
2. Verwijder de achterste uitwerper (accessoire) of de mulchplug (accessoire) indien deze is geïnstalleerd.
3. Steek de uitwerpschacht door de achterplaat en in de schachtadapter voor het maaidek.
4. Installeer de 2 vleugelmoeren.
5. Installeer de grasvanger.
6. Verwijder de grasvanger in de omgekeerde volgorde.

Onderhoud

Lees en begrijp het veiligheidshoofdstuk voordat u onderhoud aan het product uitvoert.

Onderhoudsschema

Onderhoudsschema		Voor elk gebruik	Met intervallen van 8 uur	Met intervallen van 25 uur	Met intervallen van 50 uur	Met intervallen van 100 uur	Elk seizoen	Voor opslag
Product	Controleer de werking van de rem.	X	X
	Controleer de bandenspanning.	X	X
	Controleer de operator aanwezigheidsbediening (OPC).	X
	Controleer het systeem voor achteruitrijden (ROS).	X
	Controleer of er losse bevestigingsmiddelen zijn.	X				X		X
	Onderzoek de messen op slijtage en schade.			X2
	Smeer het product. Zie Smeerschema.			X				X
	Controleer het batterijniveau.			X
	Maak de batterij en de aansluitingen schoon.			X				X
	Maak stukken van de stuurplaat schoon. Zie Het product schoonmaken			X
	Controleer de koelventilator van de transaxle.			X
	Zorg ervoor dat het maaidek waterpas staat.				X
	Controleer de V-snaren.					X
Motor	Controleer het motoroliepeil.	X	X
	Vervang de motorolie (modellen met oliefilter).				X1			X
	Vervang de motorolie (modellen zonder oliefilter).			X1				X
	Maak het luchtfilter schoon.			X3
	Maak het luchtscherm schoon.			X3
	Voer een inspectie uit van de uitlaatdemper en de vonkenvanger.				X
	Vervang het oliefilter (indien aanwezig).					X1	X
	Maak de koelribben van de motor schoon.					X3
	Vervang de bougie.					X	X
	Vervang de papieren patroon van het luchtfilter.					X3
	Vervang het brandstoffilter						X
	Controleer de uitlaatdemper. Zie De uitlaatdemper controleren				X

¹ Vaker uitvoeren bij zware belasting, hoge omgevingstemperaturen of vuile omstandigheden.
² Onderzoek de messen vaker als u maait waar zand en aarde zijn.
³ Vaker uitvoeren bij vuile omstandigheden.

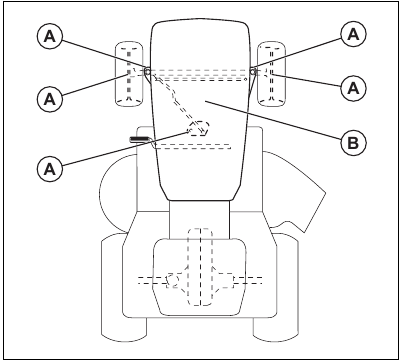

Smeerschema

Smeer de draaipunten die speciale nylonlagers hebben niet. Kleverige smeermiddelen kunnen vuil aantrekken. Het vuil verkort de levensduur van de speciale nylonlagers. Als het nodig is om de nylonlagers te smeren, gebruik dan slechts een kleine hoeveelheid droog smeermiddel.

1. Algemene smering. Smeer de spindelvetverbinding, het voorwiellager, de tandwielen van het stuurdeel.
2. Motorsmering. Zie De motor smeren.

Tractor

Het product reinigen

Gebruik geen tuinslang of hogedrukreiniger om het oppervlak schoon te maken, behalve voor de spoelpoort. Houd water uit de motor en transmissie. Water in de motor of transmissie kan de levensduur van het product verkorten. Gebruik perslucht of een bladblazer om gras, bladeren en afval te verwijderen.

• Verwijder al het ongewenste materiaal van de motor, accu, stoel en andere onderdelen van het product.
• Reinig de stuurplaat van verontreinigingen. Verontreiniging beperkt de beweging van de koppelings-/rempedaalas, waardoor de riem losser gaat zitten en de voorwaartse beweging afneemt.

  Vermijd alle knelpunten en beweegbare onderdelen.
• Houd de oppervlakken en wielen vrij van benzine, olie, enzovoort.
• Gebruik autowas om schade aan de oppervlakken te voorkomen.

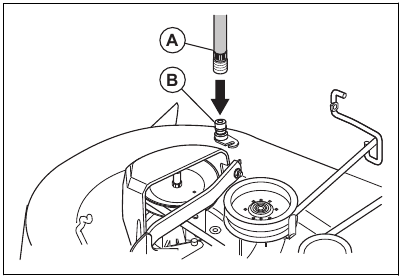

De spoelpoort van het maaidek gebruiken

Het maaidek heeft een spoelpoort die deel uitmaakt van het reinigingssysteem voor het maaidek.

Gebruik het product niet met een kapotte of ontbrekende spoelpoort van het maaidek. Er is een risico op weggeslingerde objecten. Vervang een kapotte of ontbrekende spoelpoort van het maaidek onmiddellijk.

Opmerking: Voor de modellen met beschermkappen is de spoelpoort geïnstalleerd op de linker beschermkap voor de achterband.

1. Parkeer het product in een open ruimte op uw gazon in de buurt van een waterbron met een tuinslang.

   Richt de uitwerpschacht van het product niet in de richting van gebouwen of voertuigen.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Raadpleeg Het maaidek in- en uitschakelen.
3. Draai de contactsleutel naar de stand STOP (STOPPEN) om de motor uit te zetten.
4. Activeer de parkeerrem.
5. Verwijder de opvangbak of de mulchplug, indien geïnstalleerd.
6. Plaats de spuitmondadapter op het uiteinde van uw tuinslang (A). Zorg ervoor dat de tuinslang volledig is aangesloten op de spuitmondadapter.

7. Trek aan de borgring van de spuitmondadapter en duw de spuitmondadapter op de spoelpoort van het maaidek (B).
8. Trek voorzichtig aan de tuinslang om er zeker van te zijn dat deze volledig is aangesloten.
9. Laat de borgring los om de adapter op de spoelpoort van het maaidek te vergrendelen.
10. Start de watertoevoer.
11. Ga op de stoel zitten en start de motor.

    Controleer het gebied nogmaals om er zeker van te zijn dat het gebied vrij is.
12. Zet de gashendel in de snelle stand. Raadpleeg De gashendel gebruiken.
13. Schakel het maaidek in en laat het draaien totdat het maaidek schoon is. Raadpleeg Het maaidek in- en uitschakelen.
14. Schakel het maaidek uit. Raadpleeg Het maaidek in- en uitschakelen
15. Draai de contactsleutel naar de stand STOP (STOPPEN) om de motor uit te zetten.
16. Stop de watertoevoer.
17. Trek aan de borgring van de spuitmondadapter en koppel de spuitmondadapter los van de spoelpoort van het maaidek.
18. Verplaats het product naar een droge plaats.
19. Schakel het maaidek in en laat het draaien totdat het maaidek droog is.

De gaskabel afstellen

De gashendel is in de fabriek ingesteld en afstellen is niet nodig. Als afstellen nodig is, raadpleeg dan de motorhandleiding.

De vergrendelingen en de relais controleren

Opmerking: Losse of beschadigde draden kunnen ervoor zorgen dat uw product niet goed loopt, stopt met lopen of niet start.

• Controleer de draden.

De koplamp vervangen

1. Open de motorkap.
2. Draai de lamphouder iets tegen de klok in en trek hem uit de houder achter de grille.
3. Vervang de lamp in de lamphouder.
4. Duw de lamphouder in de houder achter de grille.
5. Draai de lamphouder iets met de klok mee om hem te installeren.
6. Sluit de motorkap.

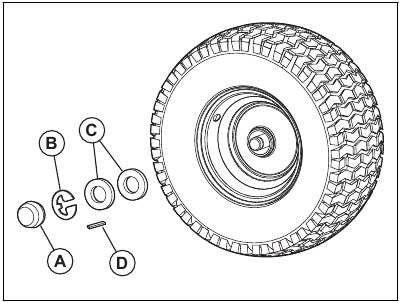

De banden repareren

1. Til de vooras op en ondersteun deze veilig.

   Til en ondersteun één as tegelijk.
2. Verwijder de stofkap (A), de E-clip (B), de sluitring (C) en de vierkante spie (D).

   Opmerking: Er zijn alleen vierkante spieën op de achterwielen.
3. Verwijder het wiel van de as.
4. Verwijder de band van het wiel.
5. Repareer de band.
   Opmerking: Gebruik bandenafdichtmiddel om gaten in de band af te dichten. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.
6. Installeer de band op het wiel.
7. Installeer het wiel, de sluitring, de vierkante spie en de E-clip op de as. Zorg ervoor dat de E-clip correct is geïnstalleerd in de groef op de as.
8. Installeer de stofkap.

De banden controleren

Opmerking: Om de bandengaten af te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kunt u afdichtmiddel kopen bij uw plaatselijke onderdelenleverancier. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.

• Zorg ervoor dat de luchtdruk in alle banden correct is (zie de zijkanten van de banden voor de juiste PSI).
• Houd de banden vrij van benzine, olie of insectenbestrijdingsmiddelen die schade aan het rubber kunnen veroorzaken.
• Houd de banden uit de buurt van stronken, stenen, kuilen, scherpe voorwerpen en andere gevaarlijke voorwerpen die bandenschade kunnen veroorzaken.

De V-snaren controleren

De riemen zijn niet verstelbaar.

• Controleer de V-snaren na elke 100 bedrijfsuren op slijtage en beschadiging.
• Vervang de V-snaren als ze beginnen te bewegen omdat ze te versleten zijn.

Onderhoud plegen aan de koelventilator van de transaxle

Reinig de ventilator of de transmissie niet terwijl de motor aan staat of terwijl de transmissie heet is.

Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in lagers en elektrische aansluitingen komen, wat corrosie veroorzaakt en schade aan het product veroorzaakt.

Om de transmissie koel te houden, moet u de transmissieventilator en de koelribben schoonhouden.

• Voordat u met water reinigt, reinigt u met een borstel. Verwijder grasresten en vuil op en rond de transaxle ventilator en koelribben.
• Controleer de koelventilator om er zeker van te zijn dat de ventilatorbladen schoon en niet beschadigd zijn.

De transaxle-pompvloeistof controleren

• Zorg ervoor dat de transaxle-pompvloeistof niet lekt.
• Neem contact op met het dichtstbijzijnde erkende servicecentrum of de dichtstbijzijnde erkende afdeling als de transaxle-pompvloeistof lekt.

De sporing en camber van de voorwielen afstellen

De sporing en camber van de voorwielen zijn in de fabriek correct ingesteld. De sporing en camber van de voorwielen zijn niet verstelbaar.

• Neem contact op met een erkend servicecentrum als de in de fabriek ingestelde sporing of camber van de voorwielen beschadigd is.

De zekering vervangen

Dit product heeft een zekering van het type dat in auto's wordt gebruikt. De zekeringhouder bevindt zich achter het dashboard.

1. Houd de zekeringhouder vast en trek de doorgebrande zekering eruit.
2. Plaats een nieuwe zekering in de zekeringhouder.

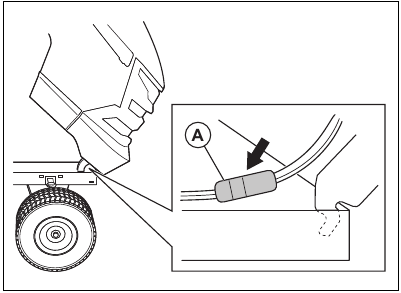

De motorkap en de grille verwijderen en installeren

1. Til de motorkap op.
2. Koppel de draadconnector van de koplamp los (A).

3. Blijf voor de tractor staan. Houd de motorkap aan de zijkanten vast. Kantel de motorkap in de richting van de motor en til hem op om hem van het product te verwijderen.
4. Installeer in omgekeerde volgorde.

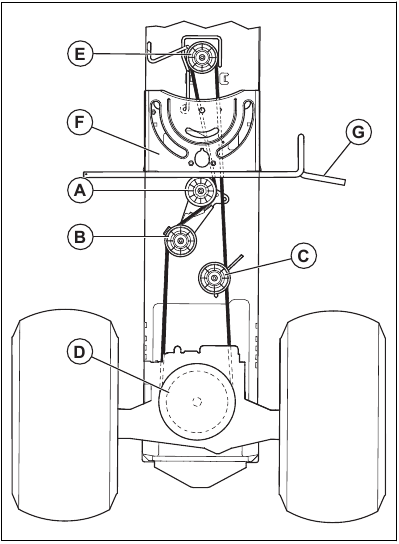

De aandrijfriem vervangen

1. Parkeer het product op een vlakke ondergrond en activeer de parkeerrem. Raadpleeg Vooruit en achteruit bewegen.
2. Verwijder het maaidek. Raadpleeg Het maaidek in- en uitschakelen.
3. Verwijder de aandrijfriem van de poelie (A) en de koppelingspoelie (B).

4. Verwijder de aandrijfriem van de riemspanner (C).
5. Trek de aandrijfriem naar achteren en verwijder hem van de transmissie-ingangspoulie (D) en boven de koelventilatorbladen.
6. Verwijder de aandrijfriem van de motorpoelie (E) op de motoras.
7. Verplaats de aandrijfriem naar achteren en boven de stuurplaat (F) om de aandrijfriem van het product te verwijderen.
8. Installeer een nieuwe aandrijfriem in omgekeerde volgorde. Zorg ervoor dat u de aandrijfriem op de stuursteunplaat (F) en de koppelings-/rempedaalas (G) installeert.

Accu

De accu en de polen reinigen

Corrosie en vuil op de accu en de polen kunnen ervoor zorgen dat de accu stroom verliest.

1. Verwijder de poolbeschermer.
2. Koppel de ZWARTE accukabel los.
3. Koppel de RODE accukabel los en verwijder de accu uit het product.
4. Spuit water op de accu en laat deze drogen.
5. Reinig de polen en de uiteinden van de accukabels met een staalborstel.
6. Smeer de polen in met vet of een gelijkwaardig product.
7. Installeer de accu. Zie De accu vervangen.

De accu vervangen

De accu is onder de stoel geïnstalleerd.

Risico op elektrische schokken en brandwonden. Draag geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen raken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.

1. Stop het product. Zie Het product stoppen
2. Open de motorkap.
3. Verwijder de poolafdekkingen (A).

4. Verwijder de bout en de moer om de zwarte (negatieve) accukabel van de negatieve (-) pool los te koppelen.

   Risico op elektrische schokken en brandwonden. De zwarte (negatieve) accukabel moet worden losgekoppeld voordat u de rode (positieve) accukabel loskoppelt.
5. Verwijder de bout en de moer om de rode (positieve) accukabel van de positieve (+) pool los te koppelen.
6. Verwijder de accu voorzichtig uit het product.
7. Installeer een nieuwe accu.
8. Sluit de rode (positieve) accukabel aan op de positieve (+) pool en draai de bout en de moer vast.

   Risico op elektrische schokken en brandwonden. De rode (positieve) accukabel moet op de positieve (+) pool worden aangesloten voordat de zwarte (negatieve) accukabel op de negatieve (-) pool wordt aangesloten om letsel en onbedoelde aarding te voorkomen.
9. Sluit de zwarte (negatieve) accukabel aan op de negatieve (-) pool en draai de bout en de moer vast.
10. Installeer de poolafdekkingen.
11. Sluit de motorkap.

Startkabels aansluiten

Explosiegevaar door explosief gas dat uit de accu komt. Sluit de negatieve pool van de geladen accu niet aan op of in de buurt van de negatieve pool van de zwakke accu.

Gebruik de accu van uw product niet om andere voertuigen te starten.

1. Sluit een uiteinde van de rode accukabel aan op de POSITIEVE (+) accupool (A) op de zwakke accu.

2. Sluit het andere uiteinde van de rode accukabel aan op de POSITIEVE (+) accupool (B) op de geladen accu.

   Laat de uiteinden van de rode accukabel het chassis niet raken. Dit veroorzaakt kortsluiting.
3. Sluit een uiteinde van de zwarte accukabel aan op de NEGATIEVE (-) accupool (C) op de geladen accu.
4. Sluit het andere uiteinde van de zwarte accukabel aan op een CHASSIS AARDE (D), uit de buurt van de brandstoftank en de accu.

De startkabels verwijderen

Opmerking: verwijder de startkabels in de omgekeerde volgorde van het aansluiten.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig geladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

Maaidek

Het maaidek verwijderen en installeren

1. Parkeer het product op een vlakke ondergrond en zet de parkeerrem vast. Raadpleeg De parkeerrem in- en uitschakelen.
2. Zet het maaidek in de laagste stand. Raadpleeg Het maaidek in de transportstand of de maaistand zetten.

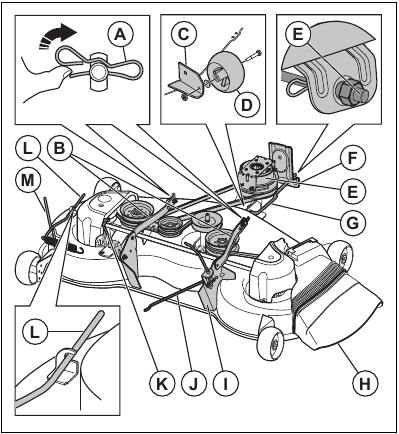

3. Verwijder de koppelingskabel (M) en verplaats de koppelingskabel uit de vergrendelbeugel (L).

4. Verwijder de aandrijfriem van de koppelingspoelie (E).
5. Ontkoppel de voorste koppeling (G) van het maaidek en verwijder de borgveer en de sluitring.

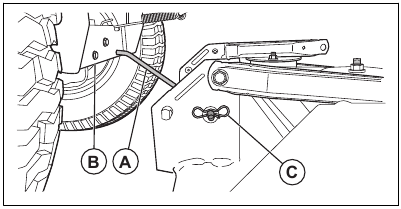

6. Verwijder de clips (A) en ontkoppel de ophangarmen (B) van de chassispen.
7. Ontkoppel de achterste hefarmen (K) van de achterste maaidekbeugels (I) aan beide zijden van het maaidek.
8. Verwijder de clip (C) en de sluitring om de stabilisatorstang (A) los te koppelen van de achterste maaidekbeugel (B).

9. Trek het maaidek totdat de stang uit het gat in de beugel valt.
10. Draai het stuur van het product volledig naar links.
11. Schuif het maaidek onder de rechterkant van het product vandaan om het te verwijderen.
12. Installeer het maaidek in omgekeerde volgorde. Zorg ervoor dat de uitwerpkant zich aan de rechterkant van het product bevindt.

De evenwijdigheid van het maaidek aanpassen

Om een visuele zijdelingse afstelling van het maaidek uit te voeren
Als de maaihoogte aan de rechter- en linkerzijde van het product niet hetzelfde is, kan de maaihoogte worden aangepast. Pas de maaihoogte aan de kant van het maaidek aan die de lagere maaihoogte heeft.

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Ga naar de kant van het maaidek die de lagere maaihoogte heeft.
   Opmerking: Sommige modellen hebben alleen een afstelling aan de linkerkant.
4. Pas de maaihoogte aan met een steeksleutel van 3/4".

   Opmerking: Elke volledige draai van de afstelmoer van de hefinrichting verandert de maaidekhoogte met 3/16" (4,7 mm).
   1. Draai de afstelmoer (A) van de hefinrichting naar links om het maaidek te laten zakken.
   2. Draai de afstelmoer (A) van de hefinrichting naar rechts om het maaidek omhoog te brengen.
5. Maai wat gras en bekijk de resultaten. Pas het aan indien nodig.

Om een nauwkeurige zijdelingse afstelling van het maaidek uit te voeren

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of de maaistand zetten.
4. Draai de buitenste mespunten om ze zijdelings met het maaidek uit te lijnen.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.
5. Meet de afstand (B) van de onderkant van het mes tot de grond aan de linker- en rechterkant.

   Opmerking: De afstand moet aan de 2 zijden hetzelfde zijn.
6. Pas de maaihoogte aan met een steeksleutel van 3/4 inch.
   Opmerking: Elke volledige draai van de afstelmoer van de hefinrichting verandert de maaihoogte met 3/16 inch (4,7 mm).
   1. Draai de afstelmoer (A) van de hefinrichting naar links om het maaidek te laten zakken.

   2. Draai de afstelmoer (A) van de hefinrichting naar rechts om het maaidek omhoog te brengen.
7. Meet de afstand opnieuw. Pas aan totdat de 2 zijden gelijk zijn.
8. Maai wat gras en bekijk de resultaten. Pas het aan indien nodig.

Om een voor-naar-achter afstelling van het maaidek uit te voeren
Het maaidek moet zijdelings waterpas staan voordat u een voor-naar-achter afstelling uitvoert. Raadpleeg Om een visuele zijdelingse afstelling van het maaidek uit te voeren.

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of de maaistand zetten.
4. Draai de messen totdat ze recht naar voren wijzen.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.

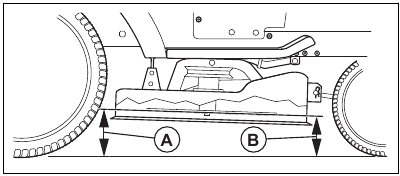

5. Meet de afstand tot de grond aan de achterkant (A) en voorkant (B) van het mes.

   Opmerking: Om de beste maaresultaten te krijgen, moeten de messen zo worden afgesteld dat de voorkant 1/8–1/2 inch (3,1–12,7 mm) lager is dan de achterkant wanneer het maaidek zich in de hoogste stand bevindt.
6. Ga naar de voorkant van het product om een aanpassing te maken.

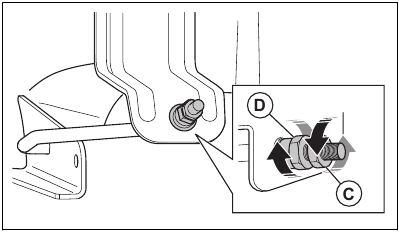

7. Gebruik een steeksleutel van 11/16 inch om de borgmoer (C) los te draaien om de afstelmoer (D) van de hefinrichting vrij te maken.

8. Pas de maaidekhoogte aan met een steeksleutel van 3/4 inch.
   Opmerking: Elke volledige draai van de afstelmoer van de hefinrichting verandert de maaidekhoogte met 1/8 inch (3,1 mm).
   1. Draai de afstelmoer van de hefinrichting tegen de klok in om het maaidek te laten zakken.
   2. Draai de afstelmoer van de hefinrichting met de klok mee om het maaidek omhoog te brengen.
9. Meet de afstand aan de voor- en achterkant opnieuw.
10. Pas aan totdat de voorkant van het mes 1/8–1/2 inch (3,1–12,7 mm) lager is dan de achterkant.
11. Houd de afstelmoer van de hefinrichting op zijn plaats met de steeksleutel en draai de borgmoer vast.

De messen vervangen

Voor de beste resultaten houdt u de messen van de maaier scherp. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant. Het is gevaarlijk om een mes te gebruiken dat niet is goedgekeurd door de fabrikant van het product. Dit kan schade aan het product veroorzaken en uw garantie ongeldig maken.

1. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of de maaistand zetten.
2. Verwijder de bout (A) door deze tegen de klok in te draaien en verwijder het mes (B).

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.
3. Installeer het nieuwe of geslepen mes en de bout.

   Het middelste gat (C) in het mes moet overeenkomen met de ster (D) op de dorelassemblage (E).
4. Draai de bout vast tot 45–55 ft-lbs (62-75 Nm).

De aandrijfriem van het maaidek verwijderen

1. Parkeer het product op een vlakke ondergrond en zet de parkeerrem vast. Raadpleeg Vooruit en achteruit bewegen.
2. Zet het maaidek in de laagste stand. Raadpleeg De maaihoogte instellen.
3. Verwijder het vuil of gras rond de dorels en van het bovenoppervlak van het maaidek.
4. Ontkoppel de spanstang (H) voor de aandrijfriem van de vergrendelbeugel (I).
5. Verwijder de schroeven (A) van de dorelafdekkingen (B).
6. Verwijder de dorelafdekkingen (B).
7. Verwijder de aandrijfriem van de koppelingspoelie (D), de dorelpoelies (G, E) en de spanrollen (F).

De aandrijfriem voor het maaidek installeren

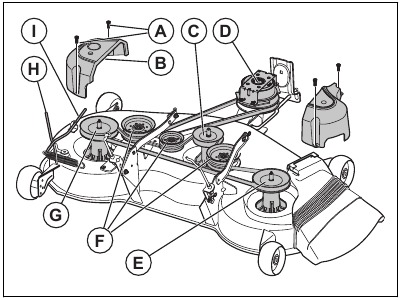

1. Installeer de aandrijfriem rond de dorelpoelies (G, E).

   Plaats de aandrijfriem correct in alle groeven voor de maaidekpoelie. Risico op schade aan de aandrijfriem als deze niet correct is geïnstalleerd.
2. Installeer de aandrijfriem rond de spanrollen (F).
3. Installeer de aandrijfriem rond de koppelingspoelie (H) op de motoras.
4. Installeer de dorelafdekkingen (B).
5. Draai de 4 schroeven (A) volledig vast.
6. Schakel de spanstang (H) voor de aandrijfriem op de vergrendelbeugel (I).

   De spanstang voor de aandrijfriem is veerbelast. Houd de spanstang voor de aandrijfriem strak en schakel deze langzaam in, risico op letsel als de veer uitwerpt.
7. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of de maaistand zetten.

De anti-scalpeerrollen afstellen

De anti-scalpeerrollen houden het maaidek in de juiste positie op de grond en voorkomen scalperen van het gazon in de meeste terreinomstandigheden. De anti-scalpeerrollen zijn correct afgesteld wanneer ze zich iets boven de grond bevinden wanneer het maaidek zich op de noodzakelijke maaihoogte bevindt.

1. Parkeer het product op een vlakke ondergrond en zet de motor af.
2. Stel het product in op de noodzakelijke maaihoogte. Raadpleeg De maaihoogte instellen.

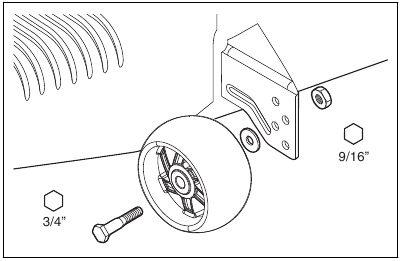

3. Verwijder de moer, de bout, de sluitring en de anti-scalpeerrol.

4. Installeer de anti-scalpeerrol, de bout, de sluitring en de moer in de juiste positie.
5. Stel alle anti-scalpeerrollen af en installeer ze op dezelfde manier.

Motor

De motor smeren

Gebruik alleen detergentolie van hoge kwaliteit met API-serviceclassificatie SJ-SN. De SAE-viscositeitsklasse van de olie verwijst naar de juiste temperatuur voor gebruik.

Opmerking: Multi-viscositeitsoliën (5W30, 10W30, enzovoort) helpen de motor gemakkelijk te starten bij koud weer, maar veroorzaken een verhoogd olieverbruik bij gebruik bij temperaturen boven 32°F/0°C. Controleer regelmatig het motoroliepeil om mogelijke motorschade door een laag oliepeil te voorkomen.

• Vervang de olie na een interval van 50 bedrijfsuren. Als het product niet 50 uur per jaar wordt gebruikt, vervang de olie dan minimaal 1 keer per jaar.
• Controleer het oliepeil in het carter voordat u de motor start en na elke acht (8) bedrijfsuren.
• Draai de olievuldop/peilstok vast elke keer dat u het oliepeil controleert.

Het motoroliepeil controleren

De motor in het product is gevuld met motorolie voor omgevingstemperaturen van meer dan 32°F (0°C). Gebruik voor gebruik bij omgevingstemperaturen van minder dan 32°F (0°C) de juiste motorolie om het product gemakkelijker te starten. Raadpleeg Technische gegevens.

1. Parkeer het product op een vlakke ondergrond.
2. Verwijder de olievuldop en peilstok en maak deze schoon.
3. Plaats de peilstok in de olievulbuis. Draai de olievuldop niet op de olievulbuis.
4. Verwijder de peilstok. Gebruik de meter op de peilstok om het motoroliepeil te controleren. Vul indien nodig motorolie bij tot de markering "FULL" (VOL) op de peilstok is bereikt. Vul niet te veel motorolie bij.

5. Plaats de peilstok in de olievulbuis. Zorg ervoor dat de olievuldop volledig is vastgedraaid.

Opmerking: Raadpleeg De motorolie vervangen om de motorolie te vervangen.

De motorolie vervangen

Als de motor koud is, start de motor dan 1–2 minuten voordat u de motorolie aftapt. Dit maakt de motorolie warm en sneller af te tappen.

Laat de motor niet langer dan 1–2 minuten draaien voordat u de motorolie aftapt. De motorolie wordt erg heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

Draag beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

1. Zet het product op een vlakke ondergrond en zet het product uit. Raadpleeg Het product stoppen (To stop the product).
2. Verwijder al het vuil rond de dop van de olietank.
3. Verwijder de dop van de olietank en de peilstok.

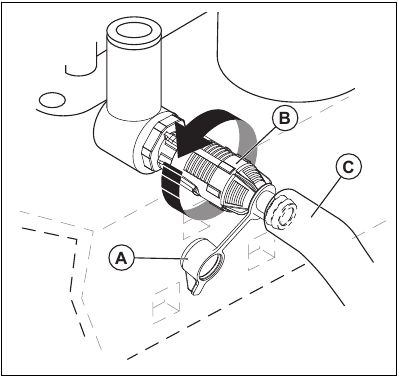

4. Verwijder de gele dop (A) van de olieaftapkraan (B).

5. Installeer de olieaftapslang (C) op de olieaftapkraan.
6. Plaats een bak onder de motor om de motorolie op te vangen en steek het andere uiteinde van de olieaftapslang in de bak.
7. Duw de olieaftapkraan naar binnen en draai deze tegen de klok in om hem te ontgrendelen.
8. Trek aan de aftapkraan om deze te openen.
9. Laat de motorolie in de bak lopen.
10. Duw de olieaftapkraan naar binnen en draai hem met de klok mee om hem te sluiten en te vergrendelen.
11. Verwijder de olieaftapslang.
12. Installeer de gele dop.
13. Vul nieuwe olie in de olievulbuis en controleer het motoroliepeil. Raadpleeg Het motoroliepeil controleren (To do a check of the engine oil level).
14. Installeer de dop van de olietank en de peilstok.

Het motoroliefilter vervangen

Draag beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

1. Tap de motorolie uit de olietank. Raadpleeg De motorolie vervangen (To replace the engine oil).
2. Draai het motoroliefilter tegen de klok in om het te verwijderen.
3. Smeer de rubberen afdichting op het nieuwe oliefilter licht in met nieuwe motorolie.
4. Om het nieuwe oliefilter te installeren, draait u het met de klok mee totdat de rubberen afdichting correct past en draait u het vervolgens nog een halve slag aan.
5. Vul de olietank met nieuwe motorolie. Raadpleeg De motorolie vervangen (To replace the engine oil).
6. Start de motor en laat deze 3 minuten stationair draaien.
7. Zet de motor uit en controleer of er geen olielekkage is van het oliefilter.
   Opmerking: Als er olielekkage is, draai dan het oliefilter opnieuw aan.
8. Vul de olietank met meer motorolie om de motorolie te vervangen die het nieuwe oliefilter heeft geabsorbeerd.

Het luchtfilter reinigen

De motor zal niet naar behoren werken met een vuil luchtfilter. Reinig het luchtfilter vaker in stoffige omstandigheden.

Het luchtscherm reinigen

Opmerking: Het luchtscherm moet vrij van vuil worden gehouden om motorschade door oververhitting te voorkomen.

• Reinig het luchtscherm met een staalborstel of perslucht om vuil te verwijderen.

Onderhoud plegen aan het motorkoelsysteem

Opmerking: Een verstopt grasscherm, vuile of volle koelribben en/of een verwijderde ventilatorbehuizing, enzovoort, kan de motor te heet maken en motorschade veroorzaken.

• Zorg ervoor dat het grasscherm, de koelribben en andere uitwendige oppervlakken van de motor te allen tijde schoon zijn.
• Verwijder na elk interval van 100 bedrijfsuren (vaker in extreem stoffige en vuile omstandigheden) de ventilatorbehuizing en andere delen van het motorkoelsysteem. Reinig de koelribben en de uitwendige oppervlakken indien nodig. Zorg ervoor dat de onderdelen van het motorkoelsysteem correct zijn geïnstalleerd.

De bougies vervangen

Het bougietype en de opening (gap-instelling) staan vermeld in Technische gegevens.

• Vervang de bougies aan het begin van elk maaiseizoen of na elk interval van 100 bedrijfsuren.

Het inline-brandstoffilter vervangen

Opmerking: Vervang het inline-brandstoffilter minimaal elk jaar.

Vervang het inline-filter als het verstopt raakt en de brandstoftoevoer naar de carburateur stopt.

1. Laat de motor afkoelen.
2. Verwijder het inline-brandstoffilter (B) en sluit de brandstofleidingsecties af met pluggen.
3. Plaats het nieuwe inline-brandstoffilter in de brandstofleiding met de pijl naar de carburateur gericht.
4. Zorg ervoor dat er geen brandstofleidinglekken zijn en dat de klemmen (A) in de juiste positie staan.
5. Als u morst, maak het product dan onmiddellijk schoon.

De lucht uit de transmissie verwijderen

Schakel de vrijloophendel niet in of uit wanneer de motor in werking is.

Om hoge prestaties te behouden, verwijdert u de lucht in de transmissie voordat u het product voor de eerste keer gebruikt.
Als u de transmissie vervangt, verwijdert u de lucht in de nieuwe transmissie voordat u het product gebruikt.

1. Parkeer het product op een vlakke ondergrond die vrij en open is.
2. Zet de motor uit en activeer de parkeerrem.
3. Zet de vrijloopbediening in de uitgeschakelde positie. Raadpleeg Transport.
4. Start de motor. Wanneer de motor is gestart, zet u de gashendel in de langzame (slow) positie en zet u de parkeerrem uit.
5. Voer de volgende stappen 3 keer uit.
   Opmerking: Tijdens deze procedure kunnen de aandrijfwielen bewegen.
   1. Duw het voorwaartse pedaal volledig naar voren en houd het 5 seconden ingedrukt voordat u het loslaat.
   2. Duw het achterwaartse pedaal volledig naar achteren en houd het 5 seconden ingedrukt voordat u het loslaat.
6. Zet de motor uit en activeer de parkeerrem.
7. Zet de vrijloopbediening in de ingeschakelde positie. Raadpleeg Transport.
8. Ga op de stoel zitten en start de motor. Wanneer de motor is gestart, zet u de gashendel in de halve snelheidspositie.
9. Zet de parkeerrem uit.
10. Gebruik het product ongeveer 1,5 m naar voren en vervolgens 1,5 m naar achteren. Voer deze procedure 3 keer uit.

Probleemoplossing

Problem (Probleem)	Cause (Oorzaak)	Action (Actie)
De motor start niet.	Er zit geen brandstof in de brandstoftank.	Vul de brandstoftank.
	De gasklepbediening staat niet in de juiste positie.	Raadpleeg de startinstructies.
	De bougie is defect.	Vervang de bougie.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De draden zitten los of zijn beschadigd.	Controleer alle draden.
	De motorventielen zijn niet correct afgesteld.	Neem contact op met een erkende serviceagent.
	De motor is verzopen.	Wacht 2-3 minuten voordat u opnieuw probeert de motor te starten.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
De startmotor draait de motor niet rond.	De accu is te zwak.	Laad de accu op.
	De aankoppelingskoppeling is ingeschakeld.	Schakel de aankoppelingskoppeling uit.
	Het koppelings-/rempedaal is niet volledig ingedrukt.	Druk het koppelings-/rempedaal volledig in wanneer u de motor start.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuverbindingen.
	De hoofdzekering is defect.	Vervang de hoofdzekering.
	Het contactslot is defect.	Neem contact op met een erkende serviceagent.
	De veiligheidsconnector voor het koppelings-/rempedaal is defect.	Neem contact op met een erkende serviceagent.
	De startmotor of de solenoïde is defect.	Neem contact op met een erkende serviceagent.
	De operator aanwezigheidsbediening (OPC) is defect.	Controleer de draden, schakelaars en verbindingen. Indien niet verholpen, neem contact op met een erkende serviceagent. Gebruik het product niet met een defecte operator aanwezigheidsbediening.
De motor loopt niet soepel.	De bougie is defect.	Vervang de bougie.
	De carburateur is niet correct afgesteld.	Neem contact op met een erkende serviceagent.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	De terugslagklep op de brandstoftankdop is defect.	Vervang de brandstoftankdop.
	De brandstoftank is bijna leeg.	Vul de brandstoftank met brandstof.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De choke is ingeschakeld en de motor is warm.	Schakel de choke uit.
	De brandstofmix of het brandstoftype is onjuist.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met de juiste brandstofmix of het juiste brandstoftype.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	De bougie is defect.	Vervang de bougie.
	Er zit vuil in de carburateur of brandstofleiding.	Reinig de carburateur en brandstofleidingen.
De motor wordt te heet.	Er is overbelasting in de motor.	Verlaag de belasting.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De koelventilator is defect.	Neem contact op met een erkende serviceagent.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul indien nodig motorolie bij.
	Het contactslot is defect.	Neem contact op met een erkende serviceagent.
	De bougie is defect.	Vervang de bougie.
Er is vermogensverlies.	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid wanneer u gras maait.	Gebruik een lagere snelheid.
	De gasklepbediening staat in de chokepositie.	Zet de gasklepbediening in de snelle positie.
	Er zit een ophoping van gras, bladeren of ongewenst materiaal onder het maaidek.	Reinig het maaidek.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul indien nodig motorolie bij.
	De motorolie is vuil.	Vervang de motorolie.
	De bougie is defect.	Vervang de bougie.
	Het brandstoffilter is vuil.	Vervang het brandstoffilter.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De bougiekabel zit los.	Sluit de bougiekabel aan en draai deze vast.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De geluiddemper is verstopt of beschadigd.	Reinig of vervang de geluiddemper.
	Er is losse of beschadigde bedrading.	Controleer alle bedrading.
	De motorventielen zijn niet correct afgesteld.	Neem contact op met een erkende serviceagent.
Er is trilling in het product.	De messen zitten los.	Draai de bouten op de messen vast.
	Een of meer van de messen zijn beschadigd of niet in evenwicht.	Balanceer de messen of vervang de messen.
	De motor zit los.	Draai de motorbouten vast.
De accu laadt niet op.	De hoofdzekering is defect.	Vervang de hoofdzekering.
	De accu is defect.	Vervang de accu.
	De oplaadkabel is losgekoppeld.	Sluit de oplaadkabel aan.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuverbindingen.
De motor werkt wanneer de bestuurder opstaat van de stoel wanneer het maaidek is ingeschakeld.	De operator aanwezigheidsbediening (OPC) is defect.	Controleer de draden, schakelaars en verbindingen. Indien niet verholpen, neem contact op met een erkende serviceagent. Gebruik het product niet met een defecte operator aanwezigheidsbediening.
De messen kunnen niet draaien.	Er is een blokkade in het koppelingsmechanisme.	Verwijder de blokkade.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	Een spanrol is vastgelopen.	Vervang de spanrol.
	Een messenas is vastgelopen.	Vervang de messenas.
Defecte grasafvoer.	Het motortoerental is te laag.	Zet de gasklepbediening in de snelle positie.
	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het maaidek is niet parallel.	Pas de parallellie van het maaidek aan. Raadpleeg De parallellie van het maaidek aanpassen.
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas indien nodig de bandenspanning aan.
	De messen zijn versleten, beschadigd of zitten los.	Vervang de messen of draai de bouten op de messen vast.
	Ophoping van gras of vuil onder het maaidek.	Reinig het maaidek.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	De messen zijn verkeerd geïnstalleerd.	Installeer de messen met de scherpe kant naar beneden.
	Er worden onjuiste messen gebruikt.	Vervang de messen door de juiste messen in de onderdelenhandleiding.
	Verstopte luchtgaten van het maaidek door ophoping van gras, vuil rondom de messassen.	Reinig rondom de messassen om de luchtgaten te openen.
De koplamp werkt niet.	De koplamp schakelaar staat in de uit-stand.	Zet de koplamp schakelaar in de aan-stand.
	De gloeilamp is defect.	Vervang de gloeilamp.
	De aan/uit-schakelaar voor de koplamp is defect.	Vervang de aan/uit-schakelaar voor de koplamp.
	De kabel naar de koplamp is niet aangesloten.	Controleer de draden en verbindingen.
	Er is kortsluiting in de koplamp kabel.	Neem contact op met een erkende serviceagent.
Het product beweegt langzaam, met onregelmatige snelheid of helemaal niet.	Het product staat in de vrijloopstand.	Trek de vrijloopbedieningshendel uit. Raadpleeg Het product in de vrijloopstand zetten.
	De parkeerrem is ingeschakeld.	Schakel de parkeerrem uit.
	De aandrijfriem is los of beschadigd.	Vervang de aandrijfriem.
	Er zit lucht in de transmissie.	Verwijder de lucht uit de transmissie. Raadpleeg De lucht uit de transmissie verwijderen.
	Er zit ongewenst materiaal op de stuurplaat (als de stuurplaat is geïnstalleerd).	Reinig het product.
	De vierkante spie op de as ontbreekt.	Installeer de vierkante spie. Raadpleeg De banden repareren.
Het maa resultaat is onbevredigend.	De messen zijn bot of beschadigd.	Slijp de messen of vervang de messen.
	Het maaidek is niet parallel.	Pas de parallellie van het maaidek aan. Raadpleeg De parallellie van het maaidek aanpassen.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het gras is lang.	Begin met een hoge maaihoogte en verlaag deze geleidelijk.
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas indien nodig de bandenspanning aan.
	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
De motor knalt wanneer de motor stopt.	De gasklepbediening staat niet in de lage stand.	Raadpleeg De parallellie van het maaidek aanpassen.
De motor stopt wanneer u probeert achteruit te rijden.	Het achteruitrij systeem (ROS) is niet ingeschakeld.	Schakel het achteruitrij systeem (ROS) in. Raadpleeg Het achteruitrij systeem (ROS) gebruiken.

Transport

Opmerking: Sluit en bevestig de motorkap aan het product tijdens het transport om schade te voorkomen. Verbind de motorkap met het product met het juiste gereedschap (touw, koord enzovoort).

Wanneer u het product verplaatst, zet u de vrijloopbediening in de vrijloopstand om de transmissie uit te schakelen. De vrijloopbediening bevindt zich op de achterste trekhaak van het product.

1. Til het hulpstuk met de hef bediening voor hulpstukken naar de hoogste stand.
2. Trek de vrijloopbediening uit en in de sleuf en laat los om deze in de uitgeschakelde stand te houden.
3. Verplaats het product niet sneller dan 3,2 km/u.
4. Om de transmissie opnieuw in te schakelen, keert u de bovenstaande procedure om.

Sleep veiligheid

• Gebruik alleen sleep uitrusting die is goedgekeurd door Husqvarna.
• Gebruik de trekhaak om de uitrusting te bevestigen.
• Sleep geen uitrusting die zwaarder is dan het maximaal toegestane gewicht.
• Zorg ervoor dat er geen andere personen in de buurt van het product zijn wanneer u uitrusting sleept.
• Sleep geen uitrusting op hellingen of ruw terrein.
• Gebruik het product met een lage snelheid wanneer u uitrusting sleept.

Opslag

Bereid het product voor op opslag aan het einde van het seizoen en vóór meer dan 30 dagen opslag. Als u 30 dagen of langer brandstof in de brandstoftank bewaart, kunnen kleverige deeltjes een verstopping in de carburateur veroorzaken. Dit heeft een negatief effect op de motorfunctie.

Voeg een stabilisator toe om kleverige deeltjes tijdens opslag te voorkomen. Als alkyl benzine wordt gebruikt, is een stabilisator niet nodig. Als u standaard benzine gebruikt, stap dan niet over op alkyl benzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die voor opslag wordt gebruikt. Gebruik altijd de mengverhoudingen die door de fabrikant zijn opgegeven. Laat de motor minimaal 10 minuten draaien nadat u de stabilisator hebt toegevoegd totdat deze in de carburateur stroomt.

Bewaar het product met brandstof in de tank niet in een binnenruimte of op locaties met slechte luchtstroom. Brandgevaar als brandstof dampen in de buurt komen van open vuur, vonken of waakvlammen, bijvoorbeeld in boilers, warmwatertanks en wasdrogers.

Verwijder gras, bladeren en andere brandbare materialen van het product om het risico op brand te verkleinen. Laat het product afkoelen voordat u het opbergt.

• Reinig het product, zie Het product reinigen. Herstel lakschade om corrosie te voorkomen.
• Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
• Verwijder de accu. Reinig deze, laad hem op en bewaar hem koel tijdens opslag.
• Vervang de motorolie en voer de afgewerkte olie af.
• Maak de brandstoftank leeg. Start de motor en laat deze draaien totdat er geen brandstof meer in de carburateur zit.
  Opmerking: Maak de brandstoftank en carburateur niet leeg als er een stabilisator is toegevoegd.
• Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
• Smeer alle smeernippels, verbindingen en assen.
• Bewaar het product in een schone en droge ruimte en dek het af voor meer bescherming.
• Een hoes ter bescherming van uw product tijdens opslag of transport is verkrijgbaar bij uw dealer.

Technische gegevens

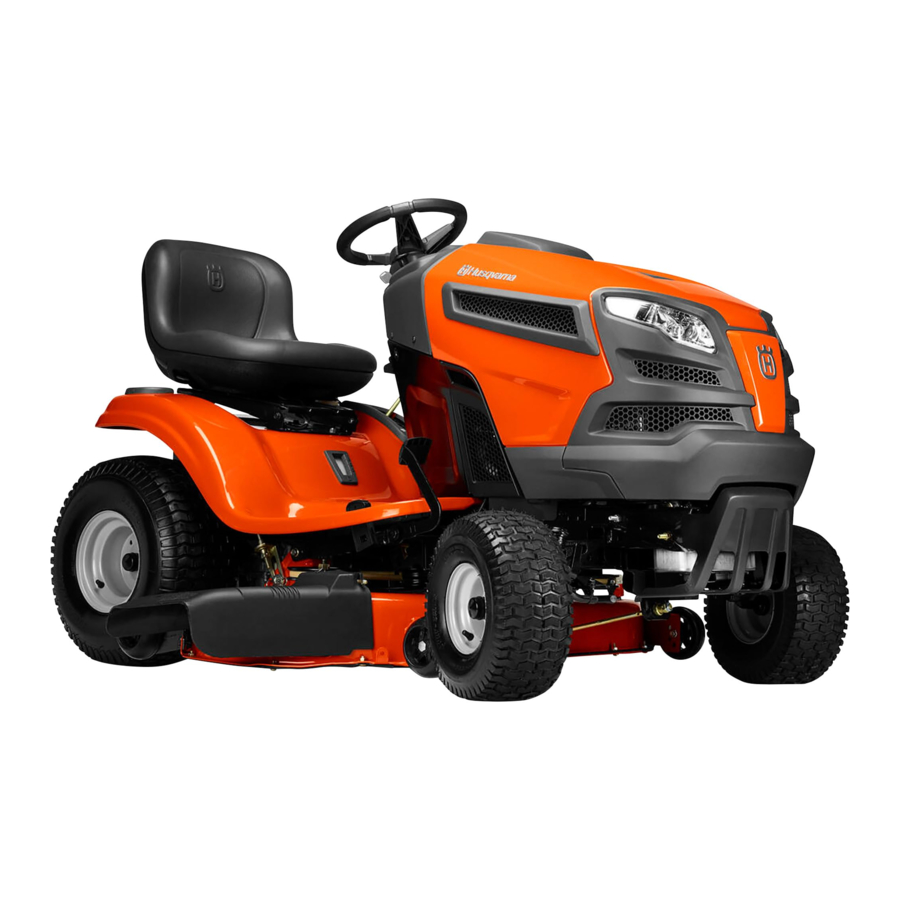

	YTH24K54
Motor
Motormerk	KOHL
Motormodel	KT735-3090
Nominaal motorvermogen, pk / kW 1	24 / 17.9
Max. motortoerental, tpm	3300 ± 100
Stationair toerental motor, tpm	1750 ± 100
Maximale snelheid vooruit, mph / km/u	5.5 / 8.85
Maximale snelheid achteruit, mph / km/u	2.5 / 4.0
Brandstof, minimum octaangetal, loodvrij, max. 10% Ethanol en max. 15% MTBE, AKI / RON	87 / 91
Brandstoftankvolume, gallons / l	2.5 / 9.46
Olietype boven 32°F / 0°C (API: SJ-SN):	SAE 30
Olietype onder 32°F / 0°C (API: SJ-SN):	SAE 5W30
Olievolume met oliefilter, oz. / l	64 / 1.89
Olievolume zonder oliefilter, oz. / l	60 / 1.77
Smeersysteem	Druk met oliefilter
Koelsysteem	Luchtgekoeld
Luchtfilter	Papier
Dynamo, V. amp. @ 3600 rpm	12 V 15 amp @ 3600 rpm
Startmotor	Elektrische start 12 V
Gewicht
Gewicht, met lege tanks, lb / kg	516 / 234
Maaidek
Aantal messen	3
Meslengte, in. / cm	18.25 / 46.4
Maaibreedte, in. / cm	54 / 137
Maaihoogte, in. / cm	1.5-3.5 / 3.8-8.9
Banden
Bandenspanning, achter – voor, PSI / kPa / bar	15 / 103 / 1
Voorste zwenkwielen, in.	15 x 6-6
Achterbanden, gazon pneumatisch, in.	20 x 8 - 8
Remmen	Mechanische parkeerrem
Elektrisch systeem
Type	12 V
Accu	28 A
Bougie	XC12YC
Elektrode afstand, in. / mm	0.030 / 0.76
Bougiekoppel, lb-ft / Nm	14.75 / 20

¹ Het vermogen zoals aangegeven door de motorfabrikant is het gemiddelde bruto vermogen bij het gespecificeerde toerental van een typische productiemotor voor het motormodel, gemeten volgens SAE-normen voor bruto motorvermogen. Raadpleeg de motorspecificaties van de motorfabrikant.

Onderhoud

Laat jaarlijks een controle uitvoeren bij een erkend servicecentrum om ervoor te zorgen dat het product veilig en optimaal functioneert tijdens het hoogseizoen. De beste tijd om een onderhoudsbeurt of revisie van het product uit te voeren, is in het laagseizoen.
Wanneer u een bestelling voor de reserveonderdelen verzendt, geef dan informatie over het aankoopjaar, model, type en serienummer.
Gebruik altijd originele reserveonderdelen.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzichtigheid en opmerkingen worden gebruikt om specifiek belangrijke delen van de handleiding aan te duiden.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende omgeving als de instructies in de handleiding niet worden opgevolgd.

Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Veilige bedieningspraktijken voor de eenheid

Dit product kan handen en voeten amputeren en objecten wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, aanpassen of uitvoeren van reparaties, moet u altijd de bougiekabel loskoppelen en de kabel op een plaats leggen waar deze geen contact kan maken met de bougie.

Laat de machine niet in zijn vrijloop een heuvel afrijden, u kunt de controle over de tractor verliezen.

Sleep alleen hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Rijd alleen met de laagst mogelijke snelheid op een helling. Een te zware lading op een helling is gevaarlijk. Banden kunnen de grip op de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

De uitlaatgassen van de motor, sommige van zijn bestanddelen en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

KINDEREN

KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR.
De American Academy of Pediatrics adviseert dat kinderen minimaal 12 jaar oud moeten zijn voordat ze een loopmaaier bedienen en minimaal 16 jaar oud voordat ze een zitmaaier bedienen.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR. Lees en volg zorgvuldig alle veiligheidsinstructies hieronder.

Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar je ze voor het laatst hebt gezien.

• Houd kinderen uit de buurt van het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bediener.
• Wees alert en schakel de machine uit als er een kind het gebied betreedt.
• Kijk voor en tijdens het achteruitrijden achter en naar beneden naar kleine kinderen.
• Vervoer nooit kinderen, zelfs niet met de messen uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine verstoren. Kinderen die in het verleden een ritje hebben gekregen, kunnen plotseling in het maaigebied verschijnen voor nog een ritje en overreden of aangereden worden door de machine.
• Laat kinderen nooit de machine bedienen.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

ALGEMENE BEDIENING

• Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.
• Houd uw handen en voeten niet in de buurt van draaiende delen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Laat alleen verantwoordelijke volwassenen die bekend zijn met de instructies de machine bedienen.
• Maak het gebied vrij van objecten zoals stenen, speelgoed, draad, enz., die kunnen worden opgepakt en weggeslingerd door de messen.
• Zorg ervoor dat er geen omstanders in de buurt zijn voordat u de machine bedient. Stop de machine als iemand het gebied betreedt.
• Vervoer nooit passagiers.
• Maai niet achteruit tenzij absoluut noodzakelijk. Kijk altijd naar beneden en naar achteren voor en tijdens het achteruitrijden.
• Richt nooit uitgeworpen materiaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bediener. Stop de messen bij het oversteken van grindoppervlakken.
• Bedien de machine niet zonder de hele grasvanger, de uitwerppijp of andere veiligheidsvoorzieningen op hun plaats en in werking.
• Vertraag voordat u draait.
• Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem en stop de motor voordat u afstapt.
• Schakel de messen uit wanneer u niet maait. Zet de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasvanger verwijdert of de uitwerppijp ontstopt.
• Bedien de machine alleen bij daglicht of goed kunstlicht.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Let op het verkeer bij het bedienen in de buurt van of het oversteken van wegen.
• Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen.
• Draag altijd een veiligheidsbril bij het bedienen van de machine.
• Gebruik oorbeschermers om gehoorbeschadiging te voorkomen.
• Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van de aan een zitmaaier gerelateerde verwondingen. Deze bestuurders moeten hun vermogen evalueren om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
• Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
•
  Houd de machine vrij van ophoping van gras, bladeren of ander afval dat hete uitlaat-/motoronderdelen kan raken en kan verbranden. Laat het maaidek geen bladeren of ander afval ploegen dat ophoping kan veroorzaken. Maak olie- of brandstoflekkage schoon voordat u de machine bedient of opbergt. Laat de machine afkoelen voordat u deze opbergt.

Veiligheidsinstructies voor gebruik

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar verminderen de mate van letsel als er toch een ongeluk gebeurt. Laat uw dealer u helpen bij het kiezen van de juiste uitrusting.
• Draag altijd goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanent gehoorverlies.

• Draag altijd veiligheidsschoenen of -laarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet op blote voeten.

• Draag indien nodig handschoenen, bijvoorbeeld wanneer u de maai-inrichting bevestigt, onderzoekt of reinigt.
• Draag geen loszittende kleding, sieraden of andere items die in bewegende delen vast kunnen komen te zitten.
• Houd EHBO-materiaal en een brandblusser bij de hand.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met defecte veiligheidsvoorzieningen. Controleer de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.
• Breng geen wijzigingen aan veiligheidsvoorzieningen aan. Gebruik het product niet als beschermplaten, beschermkappen, veiligheidsschakelaars of andere beschermingsmiddelen niet zijn bevestigd of defect zijn.

De aanwezigheidsbediening (OPC) controleren

Gebruik het product niet als de aanwezigheidsbediening (OPC) defect is. Als de OPC defect is, repareer deze dan onmiddellijk. Neem contact op met een erkende servicevertegenwoordiger.

• Zorg ervoor dat de motor niet kan starten tenzij het rempedaal volledig is ingetrapt en het maaidek is uitgeschakeld.
• Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel afgaat terwijl de parkeerrem is uitgeschakeld.
• Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel afgaat terwijl het maaidek is ingeschakeld.
• Zorg ervoor dat de koppelingsbediening voor het maaidek niet kan werken wanneer de bestuurder niet op de stoel zit.

Het achteruitrijbedieningssysteem (ROS) controleren
Als het achteruitrijbedieningssysteem niet correct werkt, repareer het product dan onmiddellijk. Neem contact op met een erkende servicevertegenwoordiger.

1. Start het product. Raadpleeg Het product starten.
2. Schakel het maaidek in. Raadpleeg Het maaidek in- en uitschakelen.
3. Zorg ervoor dat de motor stopt wanneer u probeert achteruit te rijden met de contactsleutel in de aan-stand (A).

4. Start het product en schakel het maaidek opnieuw in.
5. Zet de contactschakelaar in de ROS-aan-stand (B).

6. Zorg ervoor dat de motor niet stopt wanneer u achteruit rijdt met de contactsleutel in de ROS-aan-stand.

De rem controleren

Remonderhoud is noodzakelijk als het product meer dan 1,5 m nodig heeft om te stoppen op de hoogste snelheid in de hoogste versnelling op een vlakke, droge ondergrond.

1. Parkeer het product op een vlakke, droge betonnen of verharde ondergrond. Trap het rempedaal volledig in en zet de parkeerrem vast.
2. Zet de vrijloopbediening in de stand "transmissie uitgeschakeld" om de transmissie uit te schakelen.
3. De achterwielen moeten blokkeren en slippen wanneer u probeert het product handmatig naar voren te duwen. Als de achterwielen draaien, is remonderhoud noodzakelijk.
4. Neem contact op met een erkend servicecentrum.

Parkeerrem

Als de parkeerrem niet werkt, kan het product gaan bewegen en letsel of schade veroorzaken. Zorg ervoor dat de parkeerrem regelmatig wordt onderzocht en afgesteld.

Raadpleeg De rem controleren.

Geluiddemper
De geluiddemper houdt het geluidsniveau tot een minimum en voert de uitlaatgassen weg van de bestuurder.
Gebruik het product niet als de geluiddemper ontbreekt of defect is. Een defecte geluiddemper verhoogt het geluidsniveau en het risico op brand.

De geluiddemper wordt erg heet tijdens en na gebruik en wanneer de motor stationair draait. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

De geluiddemper controleren

• Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

Gras maaien op hellingen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gras maaien op hellingen verhoogt het risico dat u het product niet onder controle kunt houden en dat het kantelt. Dit kan letsel of de dood veroorzaken. Het is noodzakelijk om het gras voorzichtig op alle hellingen te maaien. Als u niet achteruit een helling op kunt rijden of als u zich niet veilig voelt, maai het dan niet.
• Verwijder stenen, takken en andere obstakels.
• Maai op en neer de helling, niet van links naar rechts.
• Beweeg niet een helling af met het maaidek omhoog.
• Gebruik het product niet op grond die meer dan 15° helt.

• Start of stop niet op een helling.
• Beweeg soepel en langzaam op hellingen.
• Breng geen plotselinge veranderingen aan in snelheid of richting.
• Maak niet meer dan noodzakelijk bochten. Draai langzaam en geleidelijk wanneer u een helling af beweegt. Beweeg met lage snelheid. Draai het stuur voorzichtig.
• Kijk uit voor en beweeg niet over voren, gaten en hobbels. Er is een hoger risico dat het product kantelt op grond die niet vlak is. Lang gras kan obstakels verbergen.
• Maai geen gras in de buurt van randen, greppels of oevers. Het product kan plotseling kantelen als een wiel over de rand van een steile helling of een greppel beweegt, of als een rand het begeeft.
• Maai geen nat gras. Het is glad en banden kunnen hun grip verliezen, waardoor het product slipt.
• Zet uw voet niet op de grond om te proberen het product stabieler te maken.
• Beweeg zeer voorzichtig als er een accessoire of ander object is bevestigd dat het product minder stabiel kan maken.

Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Brandstof is ontvlambaar en de dampen zijn explosief. Wees voorzichtig met brandstof om letsel, brand en explosie te voorkomen.
• Adem de brandstofdampen niet in. De brandstofdampen zijn giftig en kunnen letsel veroorzaken. Zorg ervoor dat de luchtstroom voldoende is.
• Verwijder de brandstoftankdop niet en vul de brandstoftank niet bij wanneer de motor draait.
• Zorg ervoor dat de motor is afgekoeld voordat u tankt.
• Vul geen brandstof in een binnenruimte. Onvoldoende luchtstroom kan letsel of de dood veroorzaken als gevolg van verstikking of koolmonoxidevergiftiging.
• Niet roken in de buurt van de brandstof of de motor.
• Plaats geen hete objecten in de buurt van de brandstof of de motor.
• Vul geen brandstof in de buurt van vonken of vlammen.
• Voordat u tankt, opent u de brandstoftankdop langzaam en laat u de druk voorzichtig los.
• Brandstof op uw huid kan letsel veroorzaken. Als u brandstof op uw huid krijgt, gebruik dan water en zeep om de brandstof te verwijderen.
• Als u brandstof op uw kleding morst, trek dan onmiddellijk andere kleding aan.
• Vul de brandstoftank niet volledig. Warmte zorgt ervoor dat de brandstof uitzet. Houd een ruimte aan de bovenkant van de brandstoftank vrij.
• Draai de brandstoftankdop volledig vast. Als de brandstoftankdop niet is vastgedraaid, is er een risico op brand.
• Voordat u het product start, verplaatst u het product naar minimaal 3 m van de plaats waar u hebt getankt.
• Start het product niet als er brandstof of motorolie op het product zit. Verwijder de ongewenste brandstof en motorolie en laat het product drogen voordat u de motor start.
• Onderzoek de motor regelmatig op lekken. Als er lekken in het brandstofsysteem zijn, start de motor dan niet voordat de lekken zijn gerepareerd.
• Gebruik uw vingers niet om de motor op lekken te onderzoeken.
• Bewaar brandstof alleen in goedgekeurde containers.
• Wanneer het product en de brandstof zijn opgeslagen, zorg er dan voor dat brandstof en brandstofdampen geen schade kunnen veroorzaken.
• Tap de brandstof af in een goedgekeurde container buiten en uit de buurt van vonken en vlammen. Accuveiligheid

Accuveiligheid

Een beschadigde accu kan een explosie veroorzaken en letsel veroorzaken. Als de accu een vervorming heeft of beschadigd is, neem dan contact op met een erkende Husqvarna-servicevertegenwoordiger.

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik een veiligheidsbril wanneer u zich in de buurt van accu's bevindt.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de accu.
• Houd de accu buiten bereik van kinderen.
• Laad de accu op in een ruimte met een goede luchtstroom.
• Houd brandbare materialen op een minimale afstand van 1 m wanneer u de accu oplaadt.
• Gooi vervangen accu's weg.
• Er kunnen explosieve gassen uit de accu komen. Niet roken in de buurt van de accu. Houd de accu uit de buurt van open vuur en vonken.

Transportveiligheid

• Gebruik een goedgekeurd transportvoertuig voor het transport van het product.
• De nationale of lokale voorschriften van een markt kunnen een limiet stellen aan het transport van het product.
• De bestuurder van het transportvoertuig is verantwoordelijk voor het veilig bevestigen van het product tijdens het transport. Raadpleeg Transport.

Veiligheidsinstructies voor onderhoud

Het product is zwaar en kan letsel of schade aan eigendommen of de omgeving veroorzaken. Voer geen onderhoud uit aan de motor of het maaidek zonder deze voorwaarden:

• De motor is uit.
• Het product staat op een vlakke ondergrond.
• De parkeerrem is ingeschakeld.
• De contactsleutel is verwijderd.
• Het maaidek is uitgeschakeld.
• De ontstekingskabels zijn verwijderd van de bougies.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Laat het product niet draaien in gesloten ruimtes of ruimtes met onvoldoende luchtstroom.

Lees de volgende waarschuwingsinstructies voordat u onderhoud aan het product uitvoert.

• Voor de beste prestaties en veiligheid, voer regelmatig onderhoud uit aan het product zoals aangegeven in het onderhoudsschema. Raadpleeg Onderhoudsschema.
• Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan wanneer de motor draait. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
• Start de motor niet als de beschermkappen zijn verwijderd. Er is een hoog risico op letsel veroorzaakt door bewegende of hete onderdelen.
• Laat het product afkoelen voordat u onderhoud in de buurt van de motor uitvoert.
• De messen zijn scherp en kunnen snijwonden veroorzaken. Breng bescherming aan rond de messen of draag beschermende handschoenen wanneer u aan de messen werkt.
• Zet het maaidek altijd in de onderhoudspositie om het schoon te maken. Parkeer het product niet in de buurt van de rand van een greppel of helling om toegang te krijgen tot het maaidek.

Lees de volgende voorzichtigheidsinstructies voordat u het product gebruikt.

• Draai de motor niet om als de bougie of ontstekingskabel is verwijderd.
• Zorg ervoor dat alle moeren en bouten correct zijn aangedraaid en dat de apparatuur in goede staat verkeert.
• Wijzig de afstelling van de regulateurs niet. Als het motortoerental te hoog is, kunnen de productonderdelen beschadigd raken.
• Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna YTH24K54 - Handleiding zitmaaier

Beschikbare talen
