Husqvarna YTH18542 - Handleiding zitmaaier

Inhoud

1 PRODUCTSPECIFICATIES
2 VERANTWOORDELIJKHEDEN VAN DE KLANT
3 ONDERSTEUNING
4 NIET-GEMONTEERDE ONDERDELEN
5 MONTAGE
6 WERKING
7 ONDERHOUD
8 SERVICE EN AFSTELLINGEN
9 OPSLAG
10 PROBLEEMOPLOSSING
11 AANBEVOLEN HANDLEIDING VOOR HET WAARNEMEN VAN HELLINGEN VOOR VEILIGE BEDIENING
12 VEILIGHEIDSREGELS
13 Referenties
14 Download handleiding
15 In andere talen

PRODUCTSPECIFICATIES

Benzinecapaciteit en -type:	2,5 gallons (9,46 l) Loodvrij regulier
Olietype: (API: SJ-SN)	SAE 30 (boven 0°C) SAE 5W30 (boven 0°C)
Oliecapaciteit:	met filter:	48 oz. (1,4 l)
	zonder filter:	44 oz. (1,3 l)
Bougie:	Champion XC92YC Gap: 0,030" (0,76 mm)
Aanhaalmoment bougie:	180 lb-in (20 Nm)
Laadsysteem:	3 ampère batterij 5 ampère koplampen
Batterij:	Amp/uur:	28
	Min. CCA:	230
	Behuizingsmaat:	U1R
Aanhaalmoment mesbout:	45-55 FT. LBS. (62-75 Nm)

VERANTWOORDELIJKHEDEN VAN DE KLANT

Lees en neem de veiligheidsregels in acht.
Volg een regelmatig schema bij het onderhouden, verzorgen en gebruiken van uw tractor.
Volg de instructies in de paragrafen "Onderhoud" en "Opslag" van deze handleiding.
Draag de juiste persoonlijke beschermingsmiddelen (PBM) tijdens het bedienen van deze machine, waaronder (minimaal) stevige schoenen, oogbescherming en gehoorbescherming. Maai niet in een korte broek en/of open schoenen.
Laat altijd iemand weten dat u buiten aan het maaien bent.

Deze tractor is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterd met bos, kreupelhout of gras bedekt land, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetgeving (indien van toepassing). Als een vonkenvanger wordt gebruikt, moet deze door de gebruiker in effectieve werkende staat worden gehouden.
Een vonkenvanger voor de geluiddemper is verkrijgbaar via uw dichtstbijzijnde erkende servicecentrum/-afdeling.
In de staat Californië is het bovenstaande wettelijk verplicht (artikel 4442 van de California Public Resources Code). Andere staten kunnen vergelijkbare wetten hebben. Federale wetten zijn van toepassing op federaal land.

ONDERSTEUNING

Als u hulp nodig heeft of vragen heeft over de toepassing, bediening, onderhoud of onderdelen voor uw product:

Bezoek onze website: www.husqvarna.com
Bel ons gratis: 1-800-487-5951

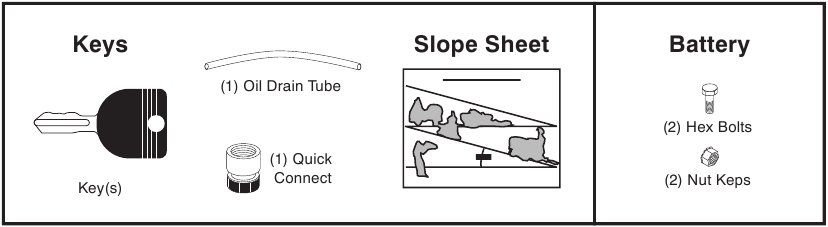

NIET-GEMONTEERDE ONDERDELEN

MONTAGE

Uw nieuwe tractor is in de fabriek gemonteerd, met uitzondering van de onderdelen die voor verzending niet zijn gemonteerd.

BENODIGDE GEREEDSCHAPPEN VOOR MONTAGE

Een dopsleutelset maakt de montage eenvoudiger. Standaard sleutelmaten worden vermeld.
(1) 1/2" sleutel
Bandenspanningsmeter
(2) 7/16" sleutels
Stanleymes
Tang

Wanneer in deze handleiding de rechter- of linkerhand wordt genoemd, betekent dit wanneer u zich in de bedieningspositie bevindt (achter het stuur zit).

HET PRODUCT UIT DE DOOS HALEN

DOOS UITPAKKEN

Verwijder alle toegankelijke losse onderdelen en onderdelendozen uit de doos.
Snijd langs de stippellijnen op alle vier de zijden van de doos. Verwijder de eindpanelen en leg de zijpanelen plat.
Controleer op eventuele extra losse onderdelen of dozen en verwijder deze.

VOORDAT U HET PRODUCT VAN DE PALLET HAALT

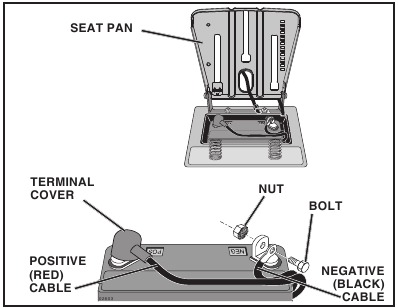

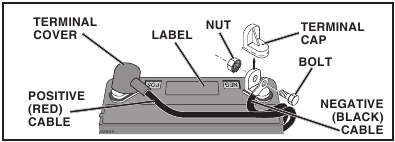

BATTERIJ AANSLUITEN

Sluit de batterijpolen niet kort door een sleutel of ander voorwerp beide polen tegelijkertijd te laten raken. Verwijder, voordat u de batterij aansluit, metalen armbanden, horlogebanden, ringen, enz. De positieve pool moet eerst worden aangesloten om vonken door onbedoelde aarding te voorkomen.

OPMERKING: Als deze batterij in gebruik wordt genomen na de maand en het jaar die op het label staan vermeld (het label bevindt zich tussen de polen), laadt u de batterij minimaal een uur op met 6-10 ampère. (Zie "BATTERIJ" in het gedeelte Onderhoud van deze handleiding voor laadinstructies.)

Bepaal de locatie van de batterij. De batterij bevindt zich onder de stoel of de motorkap.
Til de stoel of de motorkap omhoog.
Verwijder de twee poolkappen en gooi ze weg.
Sluit eerst de RODE batterijkabel aan op de positieve (+) pool met bout en moer zoals afgebeeld. Draai stevig vast. Schuif de poolafdekking over de pool.
Sluit de ZWARTE aardingskabel aan op de negatieve (-) pool met de resterende bout en moer. Draai stevig vast.
Laat de stoel of de motorkap zakken.

OPMERKING: Zie voor het installeren van de batterij "DE BATTERIJ VERVANGEN" in het gedeelte Service en afstellingen in deze handleiding.

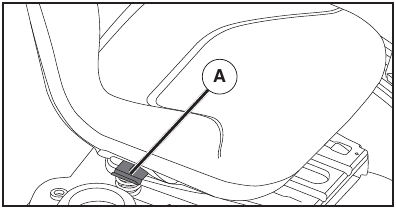

STOEL AANPASSEN

Ga op de stoel zitten.
Til de verstelhendel (A) omhoog en schuif de stoel totdat een comfortabele positie is bereikt waarin u het koppelings-/rempedaal helemaal kunt intrappen.
Laat de hendel los om de stoel in de juiste positie te vergrendelen.

OPMERKING: U kunt uw tractor nu van de pallet rollen. Volg de onderstaande instructies om de tractor van de pallet te verwijderen.

Lees, begrijp en volg, voordat u begint, alle instructies in het gedeelte Bediening van deze handleiding. Zorg ervoor dat de tractor zich in een goed geventileerde ruimte bevindt. Zorg ervoor dat er zich geen andere personen of voorwerpen voor de tractor bevinden.

DE UNIT VAN DE PALLET ROLLEN

Zie het gedeelte Bediening voor de locatie en functie van de bedieningselementen

Zet de hefhendel van het hulpstuk in de hoogste stand.
Laat de parkeerrem los door het koppelings-/rempedaal in te drukken.
Zet de vrijloopbediening in de "transmissie ontkoppeld"-stand (zie "VOOR TRANSPORT" in het gedeelte Bediening van deze handleiding).
Rol de tractor voorwaarts van de pallet.
Verwijder de band die de deflectorschild omhoog houdt tegen de tractor.

Ga verder met de volgende instructies.

CONTROLEER DE BANDENSPANNING

De banden van uw tractor waren in de fabriek te hard opgepompt voor transportdoeleinden. De juiste bandenspanning is belangrijk voor de beste maaiprestaties.

Verlaag de bandenspanning tot de PSI die op de banden staat aangegeven.

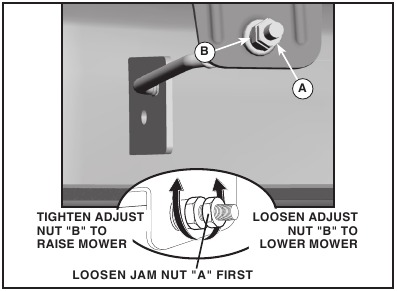

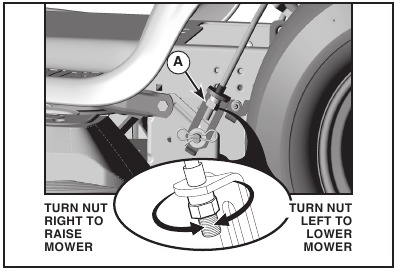

CONTROLEER OF HET MAAIDEK WATERPAS STAAT

Voor de beste maaresultaten moet de maaierbehuizing goed waterpas staan. Zie "MAAIBEHUIZING WATERPAS ZETTEN" in het gedeelte Service en afstellingen van deze handleiding.

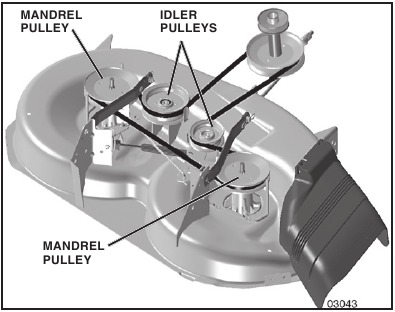

CONTROLEER DE JUISTE POSITIE VAN ALLE RIEMEN

Raadpleeg de afbeeldingen die worden weergegeven voor het vervangen van de bewegings- en maaimesaandrijfriemen in het gedeelte Service en afstellingen van deze handleiding. Controleer of de riemen correct zijn geleid.

CONTROLEER HET REMSYSTEEM

Nadat u hebt geleerd hoe u uw tractor moet bedienen, controleert u of de rem goed werkt. Zie "REM CONTROLEREN" in het gedeelte Service en afstellingen van deze handleiding.

CHECKLIST
VOORDAT U UW NIEUWE TRACTOR BEDIENEN, WILLEN WE ERVOOR ZORGEN DAT U DE BESTE PRESTATIES EN TEVREDENHEID HAALT UIT DIT KWALITEITSPRODUCT.
NEEM DE VOLGENDE CHECKLIST DOOR:

Alle montage-instructies zijn voltooid.
Geen losse onderdelen meer in de doos.
Batterij is goed voorbereid en opgeladen.
De stoel is comfortabel versteld en stevig vastgedraaid.
Alle banden zijn goed opgepompt. (Voor transportdoeleinden waren de banden in de fabriek te hard opgepompt.)
Zorg ervoor dat het maaidek correct waterpas staat van links naar rechts/van voor naar achter voor de beste maaresultaten. (De banden moeten goed zijn opgepompt om waterpas te kunnen zetten.)
Controleer de maaier- en aandrijfriemen. Zorg ervoor dat ze correct om de poelies en in alle riembeschermers zijn geleid.
Controleer de bedrading. Zorg ervoor dat alle aansluitingen nog steeds vast zitten en dat de draden goed zijn vastgeklemd.
Voordat u met de tractor gaat rijden, moet u ervoor zorgen dat de vrijloopbediening in de "TRANSMISSIE INGESCHAKELD"-stand staat. (Zie "VOOR TRANSPORT" in het gedeelte Bediening van deze handleiding.)

BESTEED TIJDENS HET LEREN GEBRUIKEN VAN UW TRACTOR EXTRA AANDACHT AAN DE VOLGENDE BELANGRIJKE PUNTEN:

Het motoroliepeil is op het juiste niveau.
De brandstoftank is gevuld met verse, schone, gewone loodvrije benzine.
Raak vertrouwd met alle bedieningselementen, hun locatie en functies. Bedien ze voordat u de motor start.
Zorg ervoor dat het remsysteem in een veilige staat verkeert.
Zorg ervoor dat het Operator Aanwezigheidssysteem en het Reverse Operation System (ROS) goed werken. (Zie de paragrafen Bediening en Onderhoud in deze handleiding.)
Het is belangrijk om de transmissie te ontluchten voordat u uw tractor voor het eerst gebruikt. Volg de juiste start- en transmissieontluchtingsinstructies. (Zie "MOTOR STARTEN" en "TRANSMISSIE ONTLUCHTEN" in het gedeelte Bediening van deze handleiding.)

WERKING

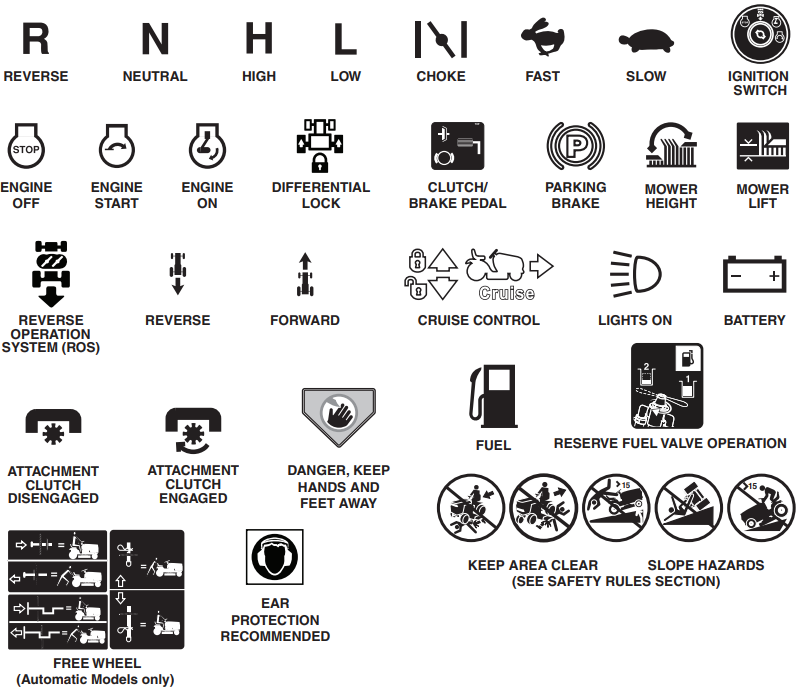

Deze symbolen kunnen op uw tractor of in de bij het product geleverde documentatie voorkomen. Leer en begrijp hun betekenis.

Het niet opvolgen van de instructies kan leiden tot ernstig letsel of de dood. Het veiligheidswaarschuwingssymbool wordt gebruikt om veiligheidsinformatie te identificeren over gevaren die kunnen leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

geeft een gevaar aan dat, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot licht of matig letsel.

indien gebruikt zonder het waarschuwingssymbool, duidt op een situatie die kan leiden tot schade aan de tractor en/of motor.

HETE OPPERVLAKKEN geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

BRAND geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

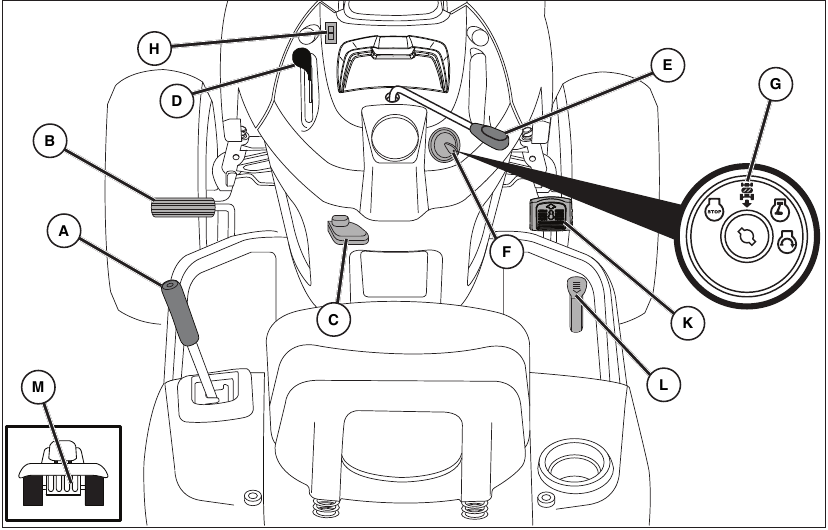

KEN UW APPARAAT

LEES DEZE HANDLEIDING EN VEILIGHEIDSREGELS VOOR HET GEBRUIK VAN UW TRACTOR
Vergelijk de illustraties met uw tractor om vertrouwd te raken met de locaties van verschillende bedieningselementen en aanpassingen. Bewaar deze handleiding voor toekomstig gebruik.

Onze tractoren voldoen aan de toepasselijke veiligheidsnormen van het American National Standards Institute.

HEFBAND VOOR HET HULPSTUK - Wordt gebruikt om de maaier of andere hulpstukken die op uw tractor zijn gemonteerd, omhoog en omlaag te brengen.
KOPPELINGS-/REMPEDAAL - Wordt gebruikt om de tractor af te remmen en de motor te starten.
PARKEERREM - Vergrendelt het koppelings-/rempedaal in de remstand.
GASREGELAAR - Wordt gebruikt voor het starten en regelen van het motortoerental.
SCHAKELAAR KOPPELING HULPSTUK - Wordt gebruikt om de maaimesen in te schakelen, of andere hulpstukken die op uw tractor zijn gemonteerd.
CONTACTSCHAKELAAR - Wordt gebruikt om de motor te starten en te stoppen.
ACHTERUITRIJSYSTEEM (ROS) "ON" POSITION - Maakt bediening van de maaier of ander aangedreven hulpstuk mogelijk in de achteruit.
LICHTSCHAKELAAR - Schakelt de koplampen in en uit.

VOORUITRIJPEDAAL - Wordt gebruikt voor voorwaartse beweging van de tractor.
ACHTERUITRIJPEDAAL - Wordt gebruikt voor achterwaartse beweging van de tractor.
VRIJLOOPREGELING - Ontkoppelt de transmissie voor het duwen of langzaam slepen van de tractor met de motor uit.

De bediening van een tractor kan ertoe leiden dat vreemde voorwerpen in de ogen worden geslingerd, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of oogbescherming tijdens het bedienen van uw tractor of het uitvoeren van aanpassingen of reparaties. Wij raden een standaard veiligheidsbril of een breedbeeld veiligheidsmasker aan dat over een bril wordt gedragen.

HOE U UW PRODUCT GEBRUIKT

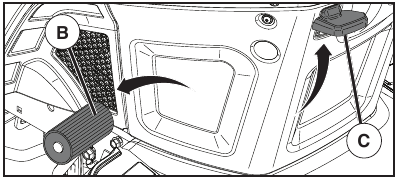

OM DE PARKEERREM IN TE SCHAKELEN

Uw tractor is uitgerust met een aanwezigheidssensor. Wanneer de motor draait, zal elke poging van de bestuurder om de stoel te verlaten zonder eerst de parkeerrem te activeren, de motor uitschakelen.

Druk het rempedaal (B) helemaal in en houd het vast.
Trek de parkeerremhendel (C) omhoog en houd deze vast, laat de druk van het rempedaal (B) los en laat vervolgens de parkeerremhendel los. Het pedaal moet in de rempositie blijven staan. Zorg ervoor dat de parkeerrem de tractor veilig vasthoudt

STOPPEN

MAAIBLADEN -

Om de maaiblades te stoppen, plaatst u de bediening van de aanbouwkoppeling in de "DISENGAGED" (uitgeschakelde) positie ( ).

( ) BEDIENING AANBOUWKOPPELING "DISENGAGED" (UITGESCHAKELD)
( ) BEDIENING AANBOUWKOPPELING "ENGAGED" (INGESCHAKELD)

AANDRIJVING -

Om de aandrijving te stoppen, drukt u het rempedaal volledig in de "BRAKE" (rem) positie.

DE PEDALEN VOOR VOORUIT EN ACHTERUIT KEREN TERUG NAAR DE NEUTRALE STAND ALS ZE NIET WORDEN INGEDRUKT.

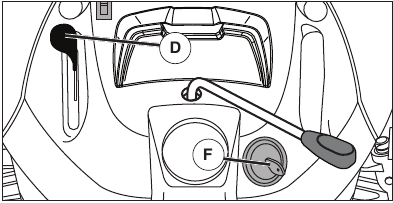

MOTOR -

Verplaats de gashendel (D) tussen half en vol gas (snel).

OPMERKING: Als u de gashendel niet tussen half en vol gas (snel) verplaatst voordat u stopt, kan dit ertoe leiden dat de motor "terugschiet".

Draai de contactsleutel (F) naar de "STOP" (stop) positie en verwijder de sleutel. Verwijder altijd de sleutel wanneer u de tractor verlaat om onbevoegd gebruik te voorkomen.
Gebruik nooit de startpositie voor koud weer om de motor te stoppen.

HET ACHTERLATEN VAN DE CONTACTSCHAKELAAR IN EEN ANDERE POSITIE DAN "STOP" ZAL ERTOE LEIDEN DAT DE BATTERIJ LEEGLOOPT, (LEEG).

OPMERKING: Onder bepaalde omstandigheden, wanneer de tractor stationair draait met draaiende motor, kunnen hete uitlaatgassen van de motor "bruinkleuring" van het gras veroorzaken. Om deze mogelijkheid te vermijden, moet u de motor altijd stoppen wanneer u de tractor op grasvelden stopt.

Stop de tractor altijd volledig, zoals hierboven beschreven, en zet de parkeerrem vast voordat u de bestuurderspositie verlaat.

OM DE GASBEDIENING TE GEBRUIKEN

Laat de motor altijd op vol gas (snel) draaien.

Het laten draaien van de motor op minder dan vol gas (snel) vermindert de efficiëntie van de motor.
Vol gas (snel) biedt de beste maaiprestaties.

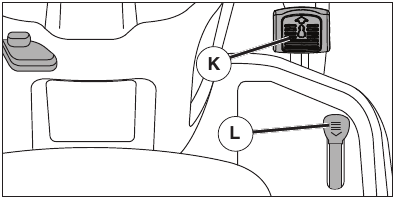

OM VOORUIT EN ACHTERUIT TE BEWEGEN

De richting en snelheid van de beweging worden geregeld door de pedalen voor vooruit en achteruit.

Start de tractor en laat de parkeerrem los.
Druk langzaam het pedaal voor vooruit (K) of achteruit (L) in om de beweging te starten. De rijsnelheid neemt toe naarmate het pedaal verder wordt ingedrukt.

OM DE MAAIHOOGTE VAN DE MAAIER AAN TE PASSEN

De positie van de aanbouw hefhendel (A) bepaalt de maaihoogte.

Plaats de aanbouw hefhendel in de gewenste maaihoogtegleuf.

Het maaihoogtebereik is ongeveer 25,4 tot 101,6 mm (1 tot 4 inch). De hoogtes worden gemeten vanaf de grond tot de punt van het blad, met de motor uit. Deze hoogtes zijn bij benadering en kunnen variëren afhankelijk van de bodemgesteldheid, de hoogte van het gras en de soorten gras die worden gemaaid.

Het gemiddelde gazon moet tijdens het koele seizoen worden gemaaid tot ongeveer 63,5 mm (2-1/2 inch) en tijdens de warme maanden tot meer dan 76,2 mm (3 inch). Voor gezondere en mooier uitziende gazons, maai vaak en na matige groei.
Voor de beste maaiprestaties moet gras van meer dan 152,4 mm (6 inch) hoog twee keer worden gemaaid. Maak de eerste snede relatief hoog; de tweede op de gewenste hoogte.

OM DE STEUNWIELEN AAN TE PASSEN

De steunwielen zijn correct afgesteld als ze iets van de grond zijn wanneer de maaier zich op de gewenste maaihoogte in de werkstand bevindt. De steunwielen houden het dek vervolgens in de juiste positie om te helpen scalperen in de meeste terreinomstandigheden te voorkomen.

OPMERKING: Stel de steunwielen af met de tractor op een vlakke ondergrond.

Pas de maaier aan op de gewenste maaihoogte. (Zie "OM DE MAAIHOOGTE VAN DE MAAIER AAN TE PASSEN" in het hoofdstuk Bediening van deze handleiding.)
Met de maaier in de gewenste maaihoogtepositie, moeten de steunwielen zo worden gemonteerd dat ze iets van de grond zijn. Installeer het steunwiel in het juiste gat, zoals weergegeven, en draai het stevig vast.
Herhaal dit voor de tegenoverliggende zijde en installeer het steunwiel in hetzelfde afstelgat.

OM DE MAAIER TE BEDIENEN

Uw tractor is uitgerust met een aanwezigheidssensor. Elke poging van de bestuurder om de stoel te verlaten met de motor aan en de aanbouwkoppeling ingeschakeld, zal de motor uitschakelen. U moet volledig en centraal in de stoel blijven zitten om te voorkomen dat de motor aarzelt of afslaat wanneer u uw apparatuur bedient op ruw, golvend terrein of op heuvels.

Selecteer de gewenste maaihoogte. (Zie "OM DE MAAIHOOGTE VAN HET APPARAAT AAN TE PASSEN".)
Start de maaiblades door de bediening van de aanbouwkoppeling in te schakelen.

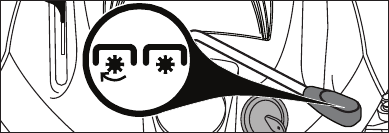

OM DE MAAIBLADEN TE STOPPEN

Schakel de bediening van de aanbouwkoppeling uit.

Gebruik de maaier niet zonder de hele grasopvangzak, op maaiers die hiermee zijn uitgerust, of de deflectorgoot op zijn plaats

ACHTERUITRIJSYSTEEM (ROS)

Uw tractor is uitgerust met een achteruitrijsysteem (Reverse Operation System, ROS). Elke poging van de bestuurder om achteruit te rijden met de aanbouwkoppeling ingeschakeld, zal de motor uitschakelen, tenzij de contactsleutel in de "ON" (aan) positie van het ROS is geplaatst.

Het achteruitrijden met de aanbouwkoppeling ingeschakeld tijdens het maaien wordt ten zeerste afgeraden. Het inschakelen van het ROS ("ON") om achteruitrijden met de aanbouwkoppeling ingeschakeld mogelijk te maken, mag alleen worden gedaan wanneer de bestuurder besluit dat het nodig is om de machine opnieuw te positioneren met de aanbouwkoppeling ingeschakeld. Maai niet achteruit, tenzij het absoluut noodzakelijk is.

HET ACHTERUITRIJSYSTEEM GEBRUIKEN -
Gebruik dit alleen als u zeker weet dat er geen kinderen of andere omstanders het maaigebied betreden.

Druk het rempedaal helemaal in.
Draai met draaiende motor de contactsleutel tegen de klok in naar de "ON" (aan) positie van het ROS.
Kijk naar beneden en achterom voordat en tijdens het achteruitrijden.
Druk langzaam het pedaal voor achteruitrijden in om de beweging te starten.
Wanneer het gebruik van het ROS niet langer nodig is, draait u de contactsleutel met de klok mee naar de "ON" (aan) positie van de motor.

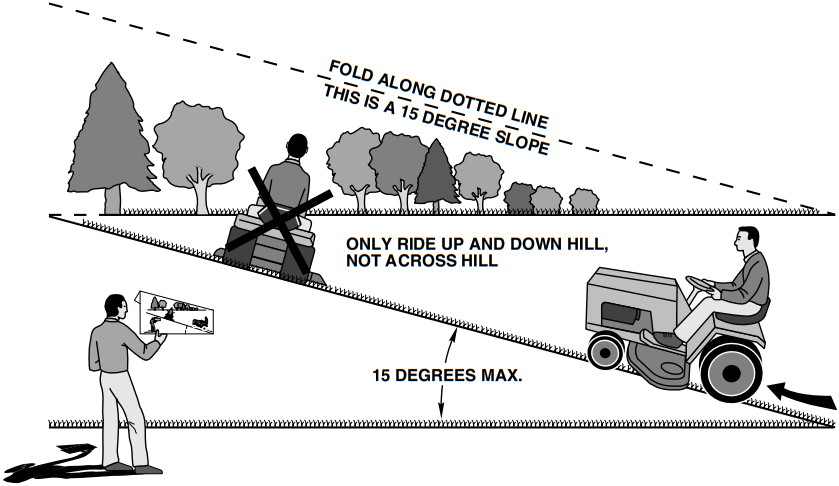

OM OP HELLINGEN TE WERKEN

Rijd niet op of af heuvels met hellingen van meer dan 15° en rijd niet over een helling.

Kies de laagste snelheid voordat u heuvels op of af gaat.
Vermijd het stoppen of veranderen van snelheid op heuvels.
Als stoppen absoluut noodzakelijk is, druk dan snel het rempedaal in de rempositie en schakel de parkeerrem in.
Om de beweging opnieuw te starten, laat u de parkeerrem en het rempedaal langzaam los.
Druk langzaam het juiste rijpedaal in de laagste stand.
Maak alle bochten langzaam.

VOOR TRANSPORT

Wanneer u uw tractor duwt of sleept, moet u ervoor zorgen dat de transmissie is ontkoppeld door de vrijloopbediening in de vrijlooppositie te plaatsen. De vrijloopbediening bevindt zich op de achterste trekhaak van de tractor.

Breng de aanbouw hefinrichting met de aanbouw hefbediening in de hoogste stand.
Trek de vrijloopbediening uit en in de sleuf en laat deze los, zodat deze in de ontkoppelde positie wordt gehouden.
Duw of sleep de tractor niet met meer dan 3,2 km/u (2 mph).
Om de transmissie opnieuw in te schakelen, keert u de bovenstaande procedure om.

OPMERKING: Om te voorkomen dat de motorkap beschadigd raakt tijdens het transport van uw tractor op een vrachtwagen of aanhangwagen, moet u ervoor zorgen dat de motorkap gesloten en aan de tractor bevestigd is. Gebruik een geschikte manier om de motorkap aan de tractor vast te binden (touw, koord, enz.).

SLEPEN VAN KARREN EN ANDERE HULPSTUKKEN

Sleep alleen de hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Een te zware lading, op een helling, is gevaarlijk. Banden kunnen de grip op de grond verliezen, waardoor u de controle over uw tractor verliest.

VOOR HET STARTEN VAN DE MOTOR

CONTROLEER HET OLIEPEIL VAN DE MOTOR

De motor van uw tractor is vanuit de fabriek verzonden en is al gevuld met olie voor de zomer.

Controleer de motorolie met de tractor op een vlakke ondergrond.
Verwijder de olievuldop/peilstok en veeg schoon, steek de peilstok terug en draai de dop stevig vast, wacht een paar seconden, verwijder en lees het oliepeil af. Voeg indien nodig olie toe totdat de "VOL"-markering op de peilstok is bereikt. Niet te veel vullen.
Voor gebruik bij koud weer moet u de olie verversen voor een gemakkelijkere start. (Zie "OLIEVISCOSITEITSTABEL" in het onderhoudsgedeelte van deze handleiding.)
Zie het onderhoudsgedeelte in deze handleiding om de motorolie te verversen.

BENZINE TOEVOEGEN

Vul de brandstoftank tot de onderkant van de vulhals. Niet te veel vullen. Gebruik verse, schone, normale benzine met een minimum van 87 octaan. Meng geen olie met benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt om de versheid van de brandstof te garanderen.

Veeg eventuele gemorste olie of brandstof af. Bewaar, morst of gebruik geen benzine in de buurt van open vuur.

WANNEER U WERKT BIJ TEMPERATUREN ONDER 0 °C, GEBRUIK DAN VERSE, SCHONE WINTERBENZINE OM EEN GOEDE START BIJ KOUD WEER TE GARANDEREN.

Brandstoffen gemengd met alcohol (genaamd gasohol of met ethanol of methanol) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gassen kunnen het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Tap de benzinetank af, start de motor en laat hem draaien totdat de brandstofleidingen en carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Raadpleeg de opslaginstructies voor meer informatie. Gebruik nooit motor- of carburateurreinigingsproducten in de brandstoftank, anders kan er permanente schade ontstaan. Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgomafzettingen tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat vermeld. Laat de motor minstens 10 minuten draaien na het toevoegen van stabilisator, zodat de stabilisator de carburateur kan bereiken. Leeg de benzinetank en de carburateur niet als u brandstofstabilisator gebruikt.

OM DE MOTOR TE STARTEN

Wanneer de motor voor de eerste keer wordt gestart of als de motor zonder brandstof is komen te zitten, duurt het extra lang voordat de brandstof van de tank naar de motor is verplaatst.

Zorg ervoor dat de vrijloopregeling in de ingeschakelde stand van de transmissie staat.
Ga op de stoel zitten in de werkstand, druk het rempedaal in en zet de parkeerrem.
Zet de aankoppelingskoppeling in de "UITGESCHAKELDE" stand.
Zet de gasklep op de choke stand.

OPMERKING: Lees voordat u begint de warm- en koudstartprocedures hieronder.

Steek de sleutel in het contact en draai de sleutel met de klok mee naar de "START"-stand en laat de sleutel los zodra de motor start. Laat de startmotor niet langer dan vijftien seconden per minuut continu draaien. Als de motor na verschillende pogingen niet start, zet de gasklep dan in de snelle stand, wacht een paar minuten en probeer het opnieuw. Als de motor nog steeds niet start, zet de gasklep dan terug in de choke stand en probeer het opnieuw.

WARM WEER STARTEN (10 °C en hoger)

Wanneer de motor start, zet u de gasklep in de snelle stand.
De aankoppelingen en de grondaandrijving kunnen nu worden gebruikt. Als de motor de belasting niet accepteert, start de motor dan opnieuw en laat hem een minuut opwarmen met behulp van de choke zoals hierboven beschreven.

KOUD WEER STARTEN (10 °C en lager)

Wanneer de motor start, laat u de motor draaien met de gasklep in de choke stand totdat de motor ruw loopt en zet u de gasklep vervolgens in de snelle stand. Dit kan een opwarmperiode van enkele seconden tot enkele minuten vereisen, afhankelijk van de temperatuur.

AUTOMATISCHE TRANSMISSIE OPWARMEN

Voordat u met het apparaat bij koud weer gaat rijden, moet de transmissie als volgt worden opgewarmd:
- Zorg ervoor dat de tractor op een vlakke ondergrond staat.
- Laat de parkeerrem los en laat de rem langzaam terugkeren naar de werkstand.
- Wacht een minuut totdat de transmissie is opgewarmd. Dit kan tijdens de opwarmperiode van de motor worden gedaan.
De aankoppelingen kunnen ook worden gebruikt tijdens de opwarmperiode van de motor nadat de transmissie is opgewarmd.

TRANSMISSIE ONTLUCHTEN

Schakel de vrijloophendel nooit in of uit terwijl de motor draait.

Om een goede werking en prestatie te garanderen, wordt aanbevolen om de transmissie te ontluchten voordat u de tractor voor de eerste keer gebruikt. Deze procedure verwijdert eventuele opgesloten lucht in de transmissie die zich tijdens het transport van uw tractor kan hebben ontwikkeld.

MOCHT UW TRANSMISSIE MOETEN WORDEN VERWIJDERD VOOR ONDERHOUD OF VERVANGING, DAN MOET DEZE NA HERINSTALLATIE WORDEN ONTLUCHT VOORDAT U DE TRACTOR GEBRUIKT.

Plaats de tractor veilig op een vlakke ondergrond - die vrij en open is - met de motor uit en de parkeerrem ingeschakeld.
Schakel de transmissie uit door de vrijloopregeling in de uitgeschakelde stand te zetten. (Zie "VOOR TRANSPORT" in dit gedeelte van de handleiding.)
Ga op de tractorstoel zitten en start de motor. Nadat de motor draait, zet u de gasklep in de langzame stand. Schakel de parkeerrem uit

Op elk moment, tijdens stap 4, kan er beweging van de aandrijfwielen zijn.

Druk het voorwaartse pedaal volledig in, houd dit vijf (5) seconden vast en laat het pedaal los. Druk het achteruitrijpedaal volledig in, houd dit vijf (5) seconden vast en laat het pedaal los. Herhaal deze procedure drie (3) keer.
Zet de motor uit en zet de parkeerrem aan.
Schakel de transmissie in door de vrijloopregeling in de ingeschakelde stand te zetten. (Zie "VOOR TRANSPORT" in dit gedeelte van de handleiding.)
Ga op de tractorstoel zitten en start de motor. Nadat de motor draait, zet u de gasklep op halve (1/2) snelheid. Schakel de parkeerrem uit.
Rijd de tractor ongeveer 1,5 meter vooruit en vervolgens 1,5 meter achteruit. Herhaal deze rijprocedure drie keer.

Uw transmissie is nu ontlucht en klaar voor normaal gebruik.

MAAITIPS

Gebruik GEEN bandenkettingen wanneer de maai-inrichting aan de tractor is bevestigd.
De maaier moet goed waterpas staan voor de beste maaiprestaties. Zie "MAAI-INRICHTING WATERPAS STELLEN" in het gedeelte Onderhoud en afstelling van deze handleiding.
De linkerzijde van de maaier moet worden gebruikt om te trimmen.
Rijd zo dat het maaisel wordt uitgeworpen op het gebied dat is gemaaid. Zorg ervoor dat het gemaaide gebied zich rechts van de tractor bevindt. Dit resulteert in een gelijkmatigere verdeling van het maaisel en een gelijkmatiger maaien.
Begin bij het maaien van grote oppervlakken met naar rechts te draaien, zodat het maaisel wordt afgevoerd van struiken, hekken, opritten, enz. Maai na een of twee rondes in de tegenovergestelde richting door linksaf te slaan totdat u klaar bent.
Als het gras extreem hoog is, moet het twee keer worden gemaaid om de belasting en het mogelijke brandgevaar van gedroogd maaisel te verminderen. Maak de eerste snede relatief hoog; de tweede op de gewenste hoogte.
Maai geen gras als het nat is. Nat gras verstopt de maaier en laat ongewenste klonten achter. Laat het gras drogen voordat u gaat maaien.
Laat de motor altijd op vol gas draaien tijdens het maaien om betere maaiprestaties en een goede afvoer van materiaal te garanderen. Regel de rijsnelheid door een lage versnelling te kiezen om de maaier zowel de gewenste maai- als de gewenste snijkwaliteit te geven.
Selecteer bij het bedienen van aankoppelingen een rijsnelheid die geschikt is voor het terrein en de beste prestaties levert van de gebruikte aankoppeling.

ONDERHOUD

ONDERHOUDSSCHEMA		VOOR ELK GEBRUIK	ELKE 8 UUR	ELKE 25 UUR	ELKE 50 UUR	ELKE 100 UUR	ELK SEIZOEN	VOOR OPSLAG
TRACTOR	Controleer de werking van de rem
	Controleer de bandenspanning
	Controleer de aanwezigheid van de bestuurder en de ROS-systemen
	Controleer op losse bevestigingsmiddelen
	Controleer/vervang maaierbladen
	Smeerschema
	Controleer het batterijniveau
	Reinig de batterij en de aansluitingen
	Reinig vuil van de stuurplaat
	Controleer de transaxle-koeling
	Controleer de waterpasheid van de maaier
	Controleer V-snaren
MOTOR	Controleer het motoroliepeil
	Ververs de motorolie (modellen met oliefilter)
	Ververs de motorolie (modellen zonder oliefilter)
	Reinig het luchtfilter
	Reinig het luchtscherm
	Inspecteer de geluiddemper/vonkenvanger
	Vervang het oliefilter (indien aanwezig)
	Reinig de koelribben van de motor
	Vervang de bougie
	Vervang de papieren cartridge van het luchtfilter
	Vervang het brandstoffilter

Vaker verversen bij gebruik onder zware belasting of bij hoge omgevingstemperaturen
Vaker onderhoud plegen bij gebruik in vuile of stoffige omstandigheden.
Vervang de messen vaker bij het maaien in zanderige grond.
Niet vereist indien uitgerust met een onderhoudsvrije batterij
Zie Reiniging in het Onderhoudsgedeelte.
Inspecteer de geluiddemper elke 50 bedrijfsuren of zes maanden op tekenen van schade. Als er schade wordt geconstateerd, raadpleeg dan de onderdelenlijst of neem contact op met uw plaatselijke dealer om een vervanging te bestellen.

ALGEMENE AANBEVELINGEN

De garantie op deze tractor dekt geen items die zijn blootgesteld aan misbruik of nalatigheid door de bestuurder. Om de volledige waarde van de garantie te ontvangen, moet de bestuurder de tractor onderhouden zoals beschreven in deze handleiding.

Sommige aanpassingen moeten periodiek worden uitgevoerd om uw tractor goed te onderhouden.

Controleer minstens één keer per seizoen of u een van de aanpassingen moet uitvoeren die worden beschreven in het gedeelte Service en Aanpassingen van deze handleiding.

Minstens één keer per jaar dient u de bougie te vervangen, het luchtfilter te reinigen of te vervangen en de messen en riemen te controleren op slijtage. Een nieuwe bougie en een schoon luchtfilter zorgen voor een goede lucht-brandstofverhouding en helpen uw motor beter te lopen en langer mee te gaan.

VOOR ELK GEBRUIK

Controleer het motoroliepeil.
Controleer de werking van de rem.
Controleer de bandenspanning.
Controleer de aanwezigheid van de bestuurder en de ROS-systemen op een correcte werking.
Controleer op losse bevestigingsmiddelen.

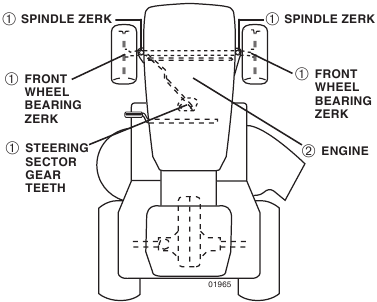

SMEERSCHEMA

Algemeen gebruik vet
Raadpleeg het hoofdstuk "MOTOR" onder Onderhoud

SMEER OF VET DE DRAAIPUNTEN MET SPECIALE NYLONLAGERS NIET. VETSTOFFEN TREKKEN STOF EN VUIL AAN, WAT DE LEVENSDUUR VAN DE ZELFSMERENDE LAGERS VERKORT. ALS U VINDT DAT ZE GESMEERD MOETEN WORDEN, GEBRUIK DAN SLECHTS ZUINIG EEN DROOG SMEERMIDDEL VAN POEDERVORMIGE GRAPHITE.

TRACTOR

Neem altijd de veiligheidsregels in acht bij het uitvoeren van onderhoudswerkzaamheden.

WERKING VAN DE REM

Als de tractor meer dan vijf (5) voet (1,5 m) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of geplaveide ondergrond, dan moet de rem worden gecontroleerd en afgesteld. (Zie "DE REM CONTROLEREN" in het gedeelte Service en Afstellingen van deze handleiding.)

BANDEN

Zorg voor de juiste luchtdruk in alle banden. (Zie de zijkanten van de banden voor de juiste PSI.)
Houd de banden vrij van benzine, olie of chemicaliën voor insectenbestrijding die het rubber kunnen beschadigen.
Vermijd stronken, stenen, diepe sporen, scherpe voorwerpen en andere gevaren die banden kunnen beschadigen.

OPMERKING: Om bandenlekkages te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kunt u bandenafdichtmiddel kopen bij uw plaatselijke onderdelenleverancier. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.

SYSTEEM VOOR AANWEZIGHEID VAN DE BEDIENER EN ACHTERUITRIJSYSTEEM (ROS)

Zorg ervoor dat de systemen voor de aanwezigheid van de bediener en het achteruitrijsysteem goed werken. Als uw tractor niet werkt zoals beschreven, verhelp het probleem dan onmiddellijk.

De motor mag niet starten, tenzij het rempedaal volledig is ingetrapt en de bediening van de aankoppelingskoppeling in de uitgeschakelde stand staat.

CONTROLEER HET SYSTEEM VOOR DE AANWEZIGHEID VAN DE BEDIENER

Wanneer de motor draait, moet elke poging van de bediener om de stoel te verlaten zonder eerst de parkeerrem te activeren, de motor uitschakelen
Wanneer de motor draait en de aankoppelingskoppeling is ingeschakeld, moet elke poging van de bediener om de stoel te verlaten, de motor uitschakelen.
De aankoppelingskoppeling mag nooit werken, tenzij de bediener op de stoel zit.

CONTROLEER HET ACHTERUITRIJSYSTEEM (ROS)

Wanneer de motor draait met de contactschakelaar in de "AAN"-stand en de aankoppelingskoppeling is ingeschakeld, moet elke poging van de bediener om in de achteruit te schakelen, de motor uitschakelen.
Wanneer de motor draait met de contactschakelaar in de "AAN"-stand van het ROS en de aankoppelingskoppeling is ingeschakeld, mag elke poging van de bediener om in de achteruit te schakelen de motor NIET uitschakelen.

MESONDERHOUD

Voor de beste resultaten moeten de messen van de maaier scherp worden gehouden. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant van uw tractor. Het gebruik van een mes dat niet is goedgekeurd door de fabrikant van uw tractor is gevaarlijk, kan uw tractor beschadigen en uw garantie ongeldig maken.

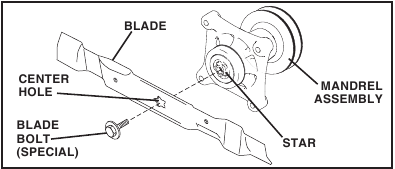

MES VERWIJDEREN

Zet de maaier in de hoogste stand om toegang te krijgen tot de messen.

OPMERKING: Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.

Verwijder de mesbout door deze tegen de klok in te draaien.
Installeer een nieuw of opnieuw geslepen mes met de gestempelde "GRASKANT" naar de grond gericht.

Om een correcte montage te garanderen, moet het middelste gat in het mes in lijn liggen met de ster op de doornassemblage.

Installeer en draai de mesbout stevig vast (45-55 ft. lbs./ 62-75 Nm).

SPECIALE MESBOUT IS WARMTEBEHANDELD.

ACCU

Uw tractor heeft een acculaadsysteem dat voldoende is voor normaal gebruik. Periodiek opladen van de accu met een autolader verlengt echter de levensduur.

Houd de accu en de aansluitklemmen schoon.
Houd de accubouten goed vast.
Houd de kleine ontluchtingsgaatjes open.
Laad gedurende 1 uur op met 6-10 ampère.

OPMERKING: De originele accu op uw tractor is onderhoudsvrij. Probeer niet om de doppen of afdekkingen te openen of te verwijderen. Het toevoegen of controleren van het elektrolytniveau is niet nodig.

DE ACCU EN AANSLUITKLEMMEN REINIGEN
Corrosie en vuil op de accu en de aansluitklemmen kunnen ervoor zorgen dat de accu stroom "lekt".

Verwijder de beschermkap van de aansluitklem.
Koppel eerst de ZWARTE accukabel los, daarna de RODE accukabel en verwijder de accu uit de tractor.
Spoel de accu af met schoon water en droog hem af.
Reinig de aansluitklemmen en de uiteinden van de accukabels met een staalborstel tot ze glanzen.
Smeer de aansluitklemmen in met vet of vaseline.
Installeer de accu opnieuw. (Zie "DE ACCU VERVANGEN" in het gedeelte Service en Afstellingen van deze handleiding.)

V-RIEMEN

Controleer de V-riemen na 100 bedrijfsuren op slijtage en vervanging indien nodig. De riemen zijn niet verstelbaar. Vervang de riemen als ze door slijtage beginnen te slippen.

TRANSAXLE-ONDERHOUD

De transmissieventilator en de koelribben moeten schoon worden gehouden om een goede koeling te garanderen.
Probeer de ventilator of transmissie niet schoon te maken terwijl de motor draait of terwijl de transmissie heet is. Gebruik geen hogedrukwater of stoom om de transmissie te reinigen om mogelijke schade aan de afdichtingen te voorkomen.

Inspecteer de koelventilator om er zeker van te zijn dat de ventilatorbladen intact en schoon zijn.
Inspecteer de koelribben op vuil, grasresten en andere materialen. Gebruik geen perslucht of een hogedrukspuit om de koelribben te reinigen om schade aan de afdichtingen te voorkomen.

TRANSAXLE-POMPOLIE

De transaxle is in de fabriek afgesloten en onderhoud van de vloeistof is niet vereist gedurende de levensduur van de transaxle. Mocht de transaxle ooit lekken of onderhoud nodig hebben, neem dan contact op met uw dichtstbijzijnde erkende servicecentrum/-afdeling.

V-RIEMEN

Controleer de V-riemen na 100 bedrijfsuren op slijtage en vervanging indien nodig. De riemen zijn niet verstelbaar. Vervang de riemen als ze door slijtage beginnen te slippen.

MOTOR

SMERING

Gebruik alleen reinigende olie van hoge kwaliteit met API-serviceclassificatie SJ-SN. Selecteer de SAE-viscositeitsklasse van de olie op basis van de verwachte bedrijfstemperatuur.

LET OP: Hoewel multigrade-oliën (5W30, 10W30 enz.) het starten bij koud weer verbeteren, zullen ze leiden tot een verhoogd olieverbruik bij gebruik boven 32 °F/0 °C. Controleer uw motoroliepeil vaker om mogelijke motorschade te voorkomen als gevolg van een te laag oliepeil.

Vervang de olie na elke 50 bedrijfsuren of minstens één keer per jaar als de tractor niet 50 uur in één jaar wordt gebruikt.

Controleer het carteroliepeil voordat u de motor start en na elke acht (8) bedrijfsuren. Draai de olievuldop/peilstok elke keer dat u het oliepeil controleert goed vast.

MOTOROLIE VERVANGEN

Zie bovenstaande afbeelding.
Bepaal het verwachte temperatuurbereik voordat u de olie ververst. Alle olie moet voldoen aan API-serviceclassificatie SJ-SN.

Zorg ervoor dat de tractor op een vlakke ondergrond staat.
De olie loopt gemakkelijker weg als deze warm is.
Vang de olie op in een geschikte container.

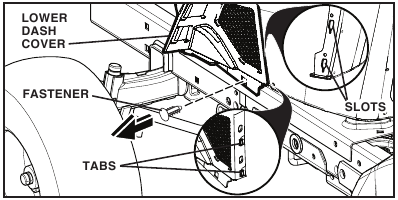

VERWIJDERING VAN DE ONDERSTE DASHBOARDAFDEKKING

Til de motorkap op.
Verwijder de bevestiging van de onderste dashboardafdekking.

Verwijder de onderste dashboardafdekking voorzichtig om ervoor te zorgen dat de afdekkingstabs niet breken.

Schuif de onderste dashboardafdekking omhoog om de afdekkingstabs los te maken van de taps toelopende sleuven in het onderste dashboard en verwijder deze.
Verwijder de olievuldop/peilstok. Zorg ervoor dat er geen vuil in de motor komt bij het verversen van de olie.

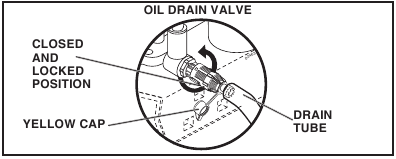

Verwijder de gele dop van het uiteinde van de aftapklep en installeer de aftapbuis op de fitting.
Ontgrendel de aftapklep door deze naar binnen te duwen en tegen de klok in te draaien.
Trek de aftapklep naar buiten om te openen.
Nadat de olie volledig is afgetapt, sluit en vergrendelt u de aftapklep door deze naar binnen te duwen en met de klok mee te draaien totdat de pen zich in de vergrendelde positie bevindt, zoals afgebeeld.
Verwijder de aftapbuis en plaats de dop terug op de onderste fitting van de aftapklep.
Vul de motor bij met olie via de peilstokbuis. Giet langzaam. Niet te vol gieten. Zie het gedeelte "PRODUCTSPECIFICATIES" van deze handleiding voor de geschatte capaciteit.
Gebruik de meter op de olievuldop/peilstok om het niveau te controleren. Zorg ervoor dat de peilstokdop goed is aangedraaid voor een nauwkeurige meting. Houd de olie op de "VOL"-lijn op de peilstok. Draai de dop goed op de buis vast als u klaar bent.

MOTOROLIEFILTER

Vervang het motoroliefilter elk seizoen of elke tweede olieverversing als de tractor meer dan 100 uur in één jaar wordt gebruikt.

OPMERKING: Verwijder indien nodig de onderste dashboardafdekkingen met behulp van de stappen in het gedeelte "Verwijdering van de onderste dashboardafdekking" van deze handleiding.

LUCHTFILTER

Uw motor werkt niet goed met een vuil luchtfilter. Reinig de luchtfilter vaker in stoffige omstandigheden.

REINIG LUCHTROOSTER

Het luchtrooster bevindt zich boven de luchtinlaatventilator bovenop de motor. Het luchtrooster moet vrij worden gehouden van vuil en kaf om motorschade door oververhitting te voorkomen. Reinig met een staalborstel of perslucht om vuil en hardnekkige, gedroogde gomvezels te verwijderen.

MOTOR-KOELSYSTEEM

Om een goede koeling te garanderen, moet u ervoor zorgen dat het grasscherm, de koelribben en andere externe oppervlakken van de motor te allen tijde schoon worden gehouden.
Verwijder elke 100 bedrijfsuren (vaker in extreem stoffige en vuile omstandigheden) de ventilatorbehuizing en andere koelmantels. Reinig de koelribben en externe oppervlakken indien nodig. Zorg ervoor dat de koelmantels opnieuw worden geïnstalleerd.

OPMERKING: Het gebruik van de motor met een verstopt grasscherm, vuile of verstopte koelribben en/of verwijderde koelmantels veroorzaakt motorschade als gevolg van oververhitting.

BOUGIES

Vervang de bougies aan het begin van elk maaiseizoen of na elke 100 bedrijfsuren, afhankelijk van wat zich het eerst voordoet. Het bougietype en de opening zijn te vinden in het gedeelte "PRODUCTSPECIFICATIES" van deze handleiding.

GELUIDSDEMPER

Inspecteer en vervang gecorrodeerde geluidsdempers en vonkenvangers (indien aanwezig), omdat dit brandgevaar en/of schade kan veroorzaken.

BRANDSTOFFILTER IN DE LEIDING

Het brandstoffilter moet één keer per seizoen worden vervangen. Als het brandstoffilter verstopt raakt en de brandstoftoevoer naar de carburateur belemmert, is vervanging vereist.

Verwijder met een koele motor het filter en steek de brandstofleidingen dicht.
Plaats een nieuw brandstoffilter in de brandstofleiding met de pijl richting de carburateur.
Zorg ervoor dat er geen lekken in de brandstofleiding zijn en dat de klemmen correct zijn geplaatst.
Veeg eventueel gemorste benzine onmiddellijk op.

REINIGING

Reinig de motor, accu, stoel, afwerking, enz. van alle vreemde stoffen.

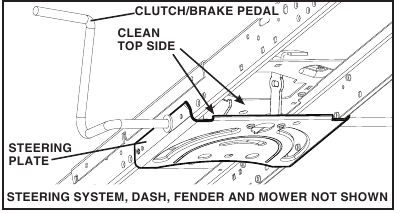

Reinig het vuil van de stuurplaat. Vuil kan de beweging van de koppelings-/rempedaalschacht beperken, waardoor de riem slipt en de aandrijving verloren gaat.

Vermijd alle knelpunten en beweegbare onderdelen.
Houd de afgewerkte oppervlakken en wielen vrij van alle benzine, olie, enz.
Bescherm gelakte oppervlakken met autowas.

Met uitzondering van de spoelpoort (indien aanwezig), raden we het gebruik van een tuinslang of hogedrukreiniger om de buitenkant van uw tractor schoon te maken af, tenzij de motor en transmissie zijn afgedekt om water buiten te houden. Water in de motor of transmissie verkort de levensduur van uw tractor. Gebruik perslucht of een bladblazer om gras, bladeren en afval van de buitenkant van de tractor en de maaier te verwijderen.

DEK SPOELPOORT

Het dek van uw tractor is uitgerust met een spoelpoort als onderdeel van het dekspoelsysteem. Deze moet na elk gebruik worden gebruikt.

Rijd de tractor naar een vlakke, open plek op uw gazon, dicht genoeg bij een waterkraan zodat uw tuinslang erbij kan.

Zorg ervoor dat de uitwerpopening van de tractor van uw huis, garage, geparkeerde auto's enz. is afgekeerd. Verwijder de opvangbak of mulchafdekking indien bevestigd.
Zorg ervoor dat de bediening van de maaiwerktuigkoppeling in de stand "UITGESCHAKELD" staat, zet de parkeerrem op en zet de motor af.
Draai de spuitstukadapter (meegeleverd met de gebruikershandleiding van uw tractor) op het uiteinde van uw tuinslang.
Trek de borgring van de spuitstukadapter naar achteren en duw de adapter op de dekspoelpoort aan de linkerkant van het maaidek. Laat de borgring los om de adapter op het spuitstuk te vergrendelen.

Trek aan de slang om er zeker van te zijn dat de verbinding veilig is.

Zet het water aan.
Ga op de bestuurdersstoel van de tractor zitten, start de motor opnieuw en zet de gashendel in de snelle "" stand.

Controleer het gebied opnieuw om er zeker van te zijn dat het gebied vrij is. Zorg ervoor dat er geen kinderen in de buurt zijn tijdens het reinigen van het dek.

Verplaats de bediening van de maaiwerktuigkoppeling van de tractor naar de stand "INGESCHAKELD". Blijf op de bestuurdersstoel zitten met het maaidek ingeschakeld totdat het dek is schoongemaakt.
Verplaats de bediening van de maaiwerktuigkoppeling van de tractor naar de stand "UITGESCHAKELD". Draai de contactsleutel naar de stand STOP om de motor van de tractor uit te schakelen. Zet het water uit.
Trek de borgring van de spuitstukadapter naar achteren om de adapter los te koppelen van de spuitstukspoelpoort.
Verplaats de tractor naar een droge plaats, bij voorkeur een betonnen of verharde plaats. Plaats de bediening van de maaiwerktuigkoppeling in de stand "INGESCHAKELD" om overtollig water te verwijderen en te helpen drogen voordat u de tractor opbergt.

Een gebroken of ontbrekende spoelfitting kan u of anderen blootstellen aan weggeslingerde voorwerpen als gevolg van contact met het mes.

Vervang een gebroken of ontbrekende spoelfitting onmiddellijk voordat u de maaier opnieuw gebruikt.
Sluit alle gaten in de maaier af met bouten en borgmoeren.

SERVICE EN AFSTELLINGEN

OM ERNSTIG LETSEL TE VOORKOMEN, VOOR HET UITVOEREN VAN ENIG ONDERHOUD OF AFSTELLINGEN:

Trap het rempedaal volledig in en zet de parkeerrem.
Plaats de koppelingshendel van het hulpstuk in de stand "UITGESCHAKELD".
Draai de contactsleutel naar "STOP" en verwijder de sleutel.
Zorg ervoor dat de messen en alle bewegende delen volledig tot stilstand zijn gekomen.
Koppel de bougiekabel los van de bougie en plaats de kabel zo dat deze niet in contact kan komen met de bougie.

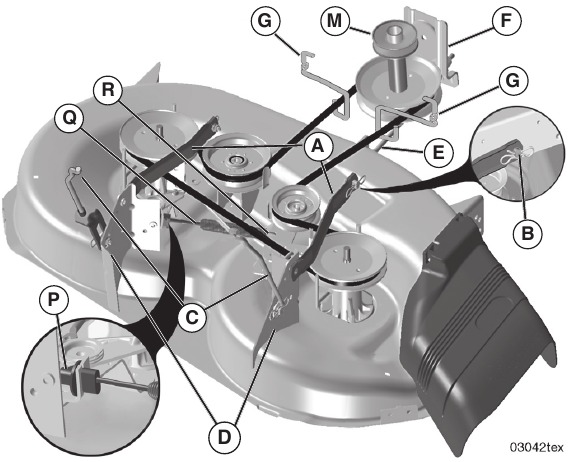

DE MAAIER VERWIJDEREN

Plaats de koppelingshendel van het hulpstuk in de stand "UITGESCHAKELD".
Zet de hefboom van het hulpstuk in de laagste stand.
Rol de riem van de motorpoelie (M) en de riemgeleiders (G).
Duw de behuizingsgeleider (P) en schuif deze uit de beugel.
Verwijder de koppelingskabelveer (Q) van de spanarm (R).
Koppel de voorste verbindingsstang (E) los van de maaier - verwijder de borgveer en de sluitring.
Ga naar een van beide kanten van de maaier en koppel de ophangarm van de maaier (A) los van de chassispen (B) en de achterste hefstang (C) van de achterste maaierbeugel (D) - verwijder de borgveren en sluitringen.
Ga naar de andere kant van de maaier en koppel de ophangarm en de achterste hefstang los.

NADAT DE ACHTERSTE HEFSTANGEN ZIJN LOSGEKOPPELD, IS DE HEFBOOM VAN HET HULPSTUK GEVEERD. HOUD DE HEFBOOM STEVIG VAST BIJ HET VERANDEREN VAN DE STAND VAN DE HEFBOOM.
Schuif de maaier onder de rechterkant van de tractor vandaan.

ALS ER EEN ANDER HULPSTUK DAN DE MAAIER OP DE TRACTOR MOET WORDEN GEMONTEERD, VERWIJDER DAN DE VOORSTE VERBINDINGSSTANG (E) EN DE ACHTERSTE HEFSTANGEN (C) VAN DE TRACTOR EN HAAK DE KOPPELINGSVEER (Q) IN DE KABELGELEIDER AAN DE VOORRAND VAN HET ONDERSTE DASHBOARD.

DE MAAIER INSTALLEREN

Zorg ervoor dat de tractor op een vlakke ondergrond staat en zet de parkeerrem vast.

Zet de hefboom van het hulpstuk in de laagste stand.

DE HEFBOOM IS GEVEERD. HOUD DE HEFBOOM STEVIG VAST, LAAT HEM LANGZAAM ZAKKEN EN ZET HEM VAST IN DE LAAGSTE STAND.

OPMERKING: Zorg ervoor dat de zijdelingse ophangarmen (A) van de maaier naar voren wijzen voordat u de maaier onder de tractor schuift.

Schuif de maaier onder de tractor totdat deze in het midden onder de tractor staat.
BEVESTIG DE ZIJDOPHANGARMEN (A) VAN DE MAAIER AAN HET CHASSIS - Plaats het gat in de arm over de pen (B) aan de buitenkant van het tractorchassis en zet deze vast met een borgveer.
Herhaal dit aan de andere kant van de tractor.

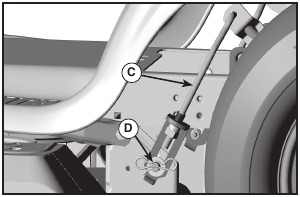

BEVESTIG DE ACHTERSTE HEFSTANGEN (C) - Til de achterste hoek van de maaier op en plaats de gleuf in de stangeenheid over de pen (D) op de achterste maaierbeugel en zet deze vast met een sluitring en een borgveer.

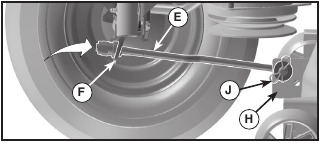

BEVESTIG DE VOORSTE VERBINDINGSSTANG (E) - Werk vanaf de linkerkant van de tractor. Steek het stangeinde van de stangeenheid door het voorste gat in de voorste ophangbeugel van de tractor (F).
Steek het uiteinde van de verbindingsstang (E) in het gat in de voorste maaierbeugel en zet deze vast met een sluitring en een borgveer (J).
Haak het uiteinde van de koppelingskabelveer (Q) in het gat in de spanarm (R).
Duw de koppelingskabelhuisgeleider (P) in de beugel, schuif de kraag (L) op de geleider en zet deze vast met een borgveer (K).

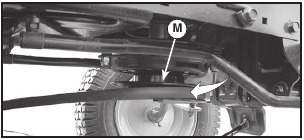

Installeer de riem op de motorpoelie (M), in de riemgeleiders (G).

CONTROLEER OF DE RIEM CORRECT IS GEPLAATST IN ALLE GROEVEN VAN DE MAAIPOELIE.

Zet de hefboom van het hulpstuk in de hoogste stand.
Stel indien nodig de steunwielen af voordat u de maaier gebruikt, zoals wordt weergegeven in het gedeelte Bediening van deze handleiding.

DE MAAIER GELIJK ZETTEN

Zorg ervoor dat de banden correct zijn opgepompt tot de PSI die op de banden wordt aangegeven. Als de banden te veel of te weinig zijn opgepompt, kan dit het uiterlijk van uw gazon beïnvloeden en ertoe leiden dat u denkt dat de maaier niet correct is afgesteld.

VISUELE ZIJDELINGSE AFSTELLING

Met alle banden correct opgepompt en als uw gazon ongelijkmatig gemaaid lijkt, bepaal dan welke kant van de maaier lager maait.
Draai met een 3/4" of verstelbare steeksleutel de afstelmoer van de hefstang (A) naar links om de linker kant van de maaier te laten zakken, of naar rechts om de linker kant van de maaier omhoog te brengen.

OPMERKING: Elke volledige draai van de afstelmoer verandert de hoogte van de maaier met ongeveer 3/16" (4,7 mm).

Test uw afstelling door wat ongesneden gras te maaien en het uiterlijk visueel te controleren. Stel opnieuw af, indien nodig, totdat u tevreden bent met het resultaat.

NAUWKEURIGE ZIJDELINGSE AFSTELLING

Met alle banden correct opgepompt, parkeert u de tractor op een vlakke ondergrond of oprit.

De messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.
Zet de maaier in de hoogste stand.
Plaats aan beide zijden van de maaier het mes aan de zijkant en meet de afstand (A) van de onderste rand van het mes tot de grond. De afstand moet aan beide zijden hetzelfde zijn.
Als afstelling noodzakelijk is, zie de stappen in de bovenstaande instructies voor visuele afstelling.
Controleer de metingen opnieuw en stel ze indien nodig af totdat beide zijden gelijk zijn.

AFSTELLING VAN VOOR NAAR ACHTER

Het maaidek moet van links naar rechts waterpas staan.

Om de beste maa resultaten te verkrijgen, moeten de messen zo worden afgesteld dat de voorste punt 1/8" tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterste punt wanneer de maaier in de hoogste stand staat.

De messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.

Zet de maaier in de hoogste stand.
Plaats een mes zo dat de punt recht naar voren wijst. Meet de afstand (B) tot de grond bij de voorste en achterste punt van het mes.
Als de voorste punt van het mes niet 1/8" tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterste punt, ga dan naar de voorkant van de tractor.
Draai met een 11/16" of verstelbare steeksleutel de borgmoer A enkele slagen los om de afstelmoer B vrij te maken.
Draai met een 3/4" of verstelbare steeksleutel de afstelmoer van de voorste verbindingsstang (B) met de klok mee ( ) (vastdraaien) om de voorkant van de maaier omhoog te brengen, of tegen de klok in ( ) (losdraaien) om de voorkant van de maaier te laten zakken.

OPMERKING: Elke volledige draai van de afstelmoer verandert de hoogte van de maaier met ongeveer 1/8" (3,1 mm).

Controleer de metingen opnieuw en stel ze indien nodig af totdat de voorste punt van het mes 1/8 tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterste punt.
Houd de afstelmoer met een steeksleutel op zijn plaats en draai de borgmoer stevig tegen de afstelmoer.

DE AANDRIJFRIEM VAN HET MAAIBLAD VERVANGEN

De aandrijfriem van het maaiblad kan zonder gereedschap worden vervangen. Parkeer de tractor op een vlakke ondergrond. Activeer de parkeerrem.

RIEM VERWIJDEREN

Verwijder het maaidek van de tractor (zie "HET MAAIDEK VERWIJDEREN" in dit gedeelte van de handleiding).
Werk de riem van beide mandreldrijfrollen en spanrollen af.
Trek de riem weg van het maaidek.

RIEM INSTALLEREN

Werk de riem rond beide mandreldrijfrollen en spanrollen.
Zorg ervoor dat de riem zich in alle riemschijfgroeven bevindt en aan de zijkant van alle riemgeleiders.
Installeer het maaidek (zie "HET MAAIDEK INSTALLEREN" in dit gedeelte van de handleiding).

DE REM CONTROLEREN

Als de tractor meer dan vijf (5) voet (1,5 m) nodig heeft om te stoppen op de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of verharde ondergrond, moet de rem worden nagekeken.
U kunt de rem ook controleren door:

Parkeer de tractor op een vlakke, droge betonnen of verharde ondergrond, druk het rempedaal helemaal in en activeer de parkeerrem.
Ontkoppel de transmissie door de vrijloopbediening in de "transmission disengaged" (transmissie ontkoppeld) positie te plaatsen. Trek de vrijloopbediening uit en in de gleuf en laat deze los, zodat deze in de ontkoppelde positie wordt gehouden.

De achterwielen moeten blokkeren en slippen wanneer u de tractor handmatig naar voren probeert te duwen. Als de achterwielen draaien, moet de rem worden nagekeken. Neem contact op met een gekwalificeerd servicecentrum.

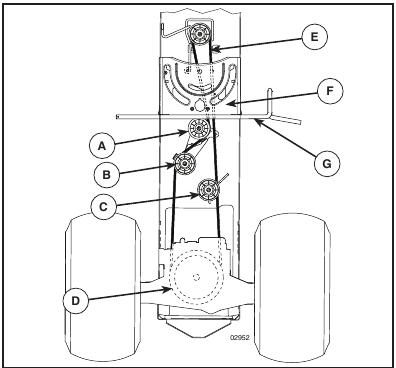

DE AANDRIJFRIEM VERVANGEN

Parkeer de tractor op een vlakke ondergrond. Activeer de parkeerrem. Voor hulp is er een sticker met een rieminstallatiegids aan de onderkant van de linker voetsteun.

RIEM VERWIJDEREN

Verwijder het maaidek. (Zie de sectie "HET MAAIDEK VERWIJDEREN" in deze handleiding.)

LET OP: Bekijk de volledige aandrijfriem en de positie van alle riemgeleiders en -beschermers.

Verwijder de riem van de stationaire spanrol (A) en de koppelingsspanrol (B).
Verwijder de riem van de spanrol in het midden (C).
Trek de riemspeling naar de achterkant van de tractor. Verwijder de riem voorzichtig van de ingaande poelie van de transmissie en over de koelvinbladen (D).
Verwijder de riem naar beneden van de motorpoelie (E).
Schuif de riem naar de achterkant van de tractor, van de stuurplaat (F) en verwijder deze van de tractor.

RIEM INSTALLEREN

Installeer de nieuwe riem van de achterkant van de tractor naar de voorkant, over de stuurplaat (F) en boven de koppelingsrempedaalas (G).
Trek de riem naar de voorkant van de tractor en rol de riem op de motorpoelie (E).
Trek de riem naar de achterkant van de tractor. Werk de riem voorzichtig naar beneden rond de koelvin van de transmissie en op de ingaande poelie (D). Zorg ervoor dat de riem zich in de riembeschermer bevindt.
Installeer de riem op de spanrol in het midden (C).
Installeer de riem door de stationaire spanrol (A) en de koppelingsspanrol (B).
Zorg ervoor dat de riem zich in alle poeliegleuven bevindt en aan de zijkant van alle riemgeleiders en -beschermers.
Installeer het maaidek. (Zie de sectie "HET MAAIDEK INSTALLEREN" in deze handleiding.)

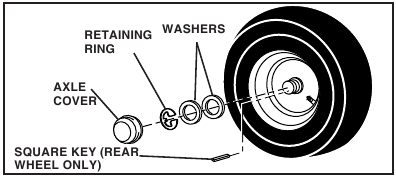

HET WIEL VERWIJDEREN

Blokkeer de as stevig.
Verwijder de afdekking van de as, de borgring en de sluitringen om het wiel te kunnen verwijderen (het achterwiel bevat een vierkante spie - verlies deze niet).
Repareer de band en monteer deze opnieuw.
Alleen bij achterwielen: lijn de groeven in de naaf van het achterwiel en de as uit. Plaats de vierkante spie.
Plaats de sluitringen terug en klik de borgring stevig in de asgroef.
Plaats de afdekking van de as terug.

LET OP: Om bandenlekken te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kan bandenafdichtmiddel worden gekocht bij uw plaatselijke onderdelenhandelaar. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van banden.

VOORWIELSPORING/CAMBER

De voorwielsporing en camber van uw nieuwe tractor zijn in de fabriek ingesteld en zijn normaal. De voorwielsporing en camber zijn niet verstelbaar. Als er schade is opgetreden die de in de fabriek ingestelde voorwielsporing of camber beïnvloedt, neem dan contact op met een gekwalificeerd servicecentrum.

DE MOTOR STARTEN MET EEN ZWAKKE ACCU

Loodzuuraccu's produceren explosieve gassen. Houd vonken, vlammen en rookmateriaal uit de buurt van accu's. Draag altijd een veiligheidsbril in de buurt van accu's.

Als uw accu te zwak is om de motor te starten, moet deze worden opgeladen. (Zie "ACCU" in het gedeelte ONDERHOUD van deze handleiding).
Als "startkabels" worden gebruikt voor een noodstart, volg dan deze procedure:

UW TRACTOR IS UITGERUST MET EEN 12 VOLT SYSTEEM. HET ANDERE VOERTUIG MOET OOK EEN 12 VOLT SYSTEEM ZIJN. GEBRUIK DE ACCU VAN UW TRACTOR NIET OM ANDERE VOERTUIGEN TE STARTEN.

STARTKABELS AANSLUITEN

Sluit het ene uiteinde van de RODE kabel aan op de POSITIEVE (+) pool van elke accu (A-B), en pas op dat u geen kortsluiting maakt tegen het chassis van de tractor.
Sluit het ene uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-) pool (C) van de volledig opgeladen accu.
Sluit het andere uiteinde van de ZWARTE kabel (D) aan op een goede chassisaarde, uit de buurt van de brandstoftank en de accu.

OM KABELS TE VERWIJDEREN, DE VOLGORDE OMKEREN

Eerst de ZWARTE kabel van het chassis en vervolgens van de volledig opgeladen accu.
Laatste RODE kabel van beide accu's.

DE ACCU VERVANGEN

Maak geen kortsluiting tussen de accupolen door een sleutel of een ander voorwerp tegelijkertijd in contact te brengen met beide polen. Verwijder metalen armbanden, horlogebanden, ringen, enz. voordat u de accu aansluit. De positieve pool moet eerst worden aangesloten om te voorkomen dat er vonken ontstaan door onbedoelde aarding.

Til de zitting omhoog.
Koppel eerst de ZWARTE accukabel los, daarna de RODE accukabel en verwijder de accu voorzichtig van de tractor.
Installeer de nieuwe accu met de polen in dezelfde positie als de oude accu.
Sluit eerst de RODE accukabel aan op de positieve (+) pool met bout en moer zoals afgebeeld. Draai stevig vast. Schuif de poolafdekking over de pool.
Sluit de ZWARTE aardingskabel aan op de negatieve (-) pool met de resterende bout en moer. Draai stevig vast.
Laat de zitting zakken.

DE KOPLAMPLAMP VERVANGEN

Open de motorkap.
Trek de lamphouder uit het gat in de achterkant van de grille.
Vervang de lamp in de houder en duw de lamphouder stevig terug in het gat in de achterkant van de grille.
Sluit de motorkap.

VERGRENDELINGEN EN RELAIS

Losse of beschadigde bedrading kan ervoor zorgen dat uw tractor slecht loopt, stopt met lopen of niet start.

Controleer de bedrading.

DE ZEKERING VERVANGEN

Vervang door een 20 ampère autozekering. De zekeringhouder bevindt zich achter het dashboard.

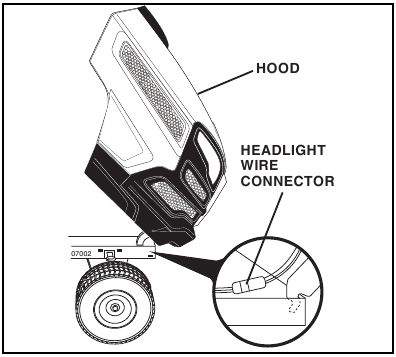

DEMONTAGE VAN DE KAP EN HET ROOSTER

Til de kap op.
Maak de draadconnector van de koplamp los.
Ga voor de tractor staan. Pak de kap aan de zijkanten vast, kantel deze naar de motor toe en til hem van de tractor af.
Om te vervangen, keert u de bovenstaande procedure om.

VERWIJDEREN/VERVANGEN VAN DE TRANSMISSIE

Mocht uw transmissie moeten worden verwijderd voor service of vervanging, dan moet deze worden ontlucht na herinstallatie en voordat u de tractor bedient. Zie "TRANSMISSIE ONTLUCHTEN" in het hoofdstuk Bediening van deze handleiding.

DE GASREGELKABEL AFSTELLEN

De gasregeling is in de fabriek ingesteld en afstelling zou niet nodig moeten zijn. Raadpleeg de motorhandleiding als afstelling noodzakelijk is.

OPSLAG

Bereid uw tractor onmiddellijk voor op opslag aan het einde van het seizoen of als de tractor 30 dagen of langer niet zal worden gebruikt.

Sla de tractor nooit op met benzine in de tank in een gebouw waar dampen een open vlam of vonk kunnen bereiken. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opslaat.

TRACTOR

Verwijder de maaier van de tractor voor de winteropslag. Wanneer de maaier voor een bepaalde tijd wordt opgeslagen, reinig hem dan grondig en verwijder al het vuil, vet, bladeren enz. Bewaar hem in een schone, droge ruimte.

Reinig de hele tractor. (Zie "REINIGING" in het onderhoudsgedeelte van deze handleiding.)
Inspecteer en vervang riemen indien nodig. (Zie de instructies voor het vervangen van de riem in het gedeelte Service en afstellingen van deze handleiding.)
Smeer zoals aangegeven in het onderhoudsgedeelte van deze handleiding.
Zorg ervoor dat alle moeren, bouten en schroeven goed vast zitten. Inspecteer bewegende delen op schade, breuk en slijtage. Vervang indien nodig.
Werk alle geroeste of afgebladderde verfoppervlakken bij; schuur lichtjes voor het schilderen.

ACCU

Laad de accu volledig op voor opslag.
Na een bepaalde tijd in opslag kan het nodig zijn de accu op te laden.
Om corrosie en stroomverlies tijdens lange opslagperioden te helpen voorkomen, moeten de accukabels worden losgekoppeld en de accu grondig worden gereinigd. (Zie "DE ACCU EN AANSLUITINGEN REINIGEN" in het onderhoudsgedeelte van deze handleiding.)
Laat de kabels na het reinigen losgekoppeld en plaats de kabels zo dat ze niet in contact kunnen komen met de accupolen.
Als de accu voor opslag uit de tractor wordt verwijderd, bewaar de accu dan niet direct op beton of vochtige oppervlakken.
Als het apparaat is uitgerust met een accu-indicator/oplaadstekker, kan een optionele oplaadeenheid worden aangeschaft en op het apparaat worden aangesloten om de accu op te laden tijdens langdurige opslag. Inspecteer en reinig de accupolen indien nodig voorafgaand aan langdurige opslag met de oplader aangesloten.

MOTOR

BRANDSTOFSYSTEEM

HET IS BELANGRIJK OM TE VOORKOMEN DAT ER TIJDENS DE OPSLAG GOMAFZETTING ONTSTAAT IN ESSENTIËLE ONDERDELEN VAN HET BRANDSTOFSYSTEEM, ZOALS DE CARBURATEUR, HET BRANDSTOFFILTER, DE BRANDSTOFSLANG OF DE TANK. DE ERVARING LEERT OOK DAT BRANDSTOFFEN MET ALCOHOL (GASOHOL GENOEMD OF MET ETHANOL OF METHANOL) VOCHT KUNNEN AANTREKKEN, WAT TIJDENS DE OPSLAG LEIDT TOT SCHEIDING EN VORMING VAN ZUREN. ZURE GAS KAN HET BRANDSTOFSYSTEEM VAN EEN MOTOR BESCHADIGEN TIJDENS DE OPSLAG.

Leeg de brandstoftank door de motor te starten en hem te laten draaien totdat de brandstofleidingen en de carburateur leeg zijn.
Gebruik nooit motor- of carburateurreinigers in de brandstoftank, omdat dit onherstelbare schade kan veroorzaken.
Gebruik volgend seizoen verse brandstof.

OPMERKING: Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgomafzettingen tijdens de opslag te minimaliseren. Voeg stabilisator toe aan de benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat. Laat de motor na het toevoegen van de stabilisator minstens 10 minuten draaien, zodat de stabilisator de carburateur kan bereiken. Leeg de brandstoftank en de carburateur niet als u brandstofstabilisator gebruikt.

MOTOROLIE

Tap de olie af (met de motor warm) en vervang deze door schone motorolie. (Zie "MOTOR" in het onderhoudsgedeelte van deze handleiding.)

CILINDER(S)

Verwijder de bougie(s).
Giet één ounce (29,5 ml) olie door het bougiegat(en) in de cilinder(s).
Draai de contactsleutel enkele seconden naar de "START"-stand om de olie te verdelen.
Vervang door nieuwe bougie(s).

OVERIGE

Bewaar geen benzine van het ene seizoen op het andere.
Vervang uw benzinebus als uw bus begint te roesten. Roest en/of vuil in uw benzine zullen problemen veroorzaken.
Bewaar uw tractor indien mogelijk binnenshuis en dek hem af om hem te beschermen tegen stof en vuil.
Dek uw tractor af met een geschikte beschermhoes die geen vocht vasthoudt. Gebruik geen plastic. Plastic kan niet ademen, waardoor er condens kan ontstaan en uw tractor gaat roesten.

DEK DE TRACTOR NOOIT AF ZOLANG DE MOTOR EN UITLAATDELEN NOG WARM ZIJN.

PROBLEEMOPLOSSING

PROBLEEM	OORZAAK	CORRECTIE
Start niet	Geen brandstof. Motor niet goed "VERSTIKT". Motor is verzopen. Slechte bougie. Vuil luchtfilter. Vuil brandstoffilter. Water in de brandstof. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Vul de brandstoftank. Zie "DE MOTOR STARTEN" in het hoofdstuk Bediening. Wacht enkele minuten voordat u probeert te starten. Vervang de bougie. Reinig/vervang het luchtfilter. Vervang het brandstoffilter. Leeg de brandstoftank en de carburateur, vul de tank opnieuw met verse benzine en vervang het brandstoffilter. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Moeilijk te starten	Vuil luchtfilter. Slechte bougie. Zwakke of lege accu. Vuil brandstoffilter. Oude of vuile brandstof. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Reinig/vervang het luchtfilter. Vervang de bougie. Laad de accu op of vervang deze. Vervang het brandstoffilter. Leeg de brandstoftank en vul de tank opnieuw met verse, schone benzine. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Motor draait niet rond	Rempedaal niet ingetrapt. Koppeling van het hulpstuk is ingeschakeld. Zwakke of lege accu. Doorgebrande zekering. Gecorrodeerde accupolen. Losse of beschadigde bedrading. Defecte contactschakelaar. Defecte solenoïde of starter. Defecte schakelaar(s) voor aanwezigheid van de bestuurder.	Trap het rempedaal in. Ontkoppel de koppeling van het hulpstuk. Laad de accu op of vervang deze. Vervang de zekering. Reinig de accupolen. Controleer alle bedrading. Controleer/vervang de contactschakelaar. Controleer/vervang de solenoïde of starter. Neem contact op met een erkend servicecentrum/-afdeling.
Motor klikt, maar start niet	Zwakke of lege accu. Gecorrodeerde accupolen. Losse of beschadigde bedrading. Defecte solenoïde of starter.	Laad de accu op of vervang deze. Reinig de accupolen. Controleer alle bedrading. Controleer/vervang de solenoïde of starter.
Vermogensverlies	Te veel gras maaien/te snel. Gasklep in "CHOKE"-stand. Ophoping van gras, bladeren, afval onder de maaier. Vuil luchtfilter. Laag oliepeil/vuile olie. Defecte bougie. Vuil brandstoffilter. Oude of vuile brandstof. Water in de brandstof. Bougiekabel los. Vuil motorluchtscherm/koelribben. Vuile/verstopte demper. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Verhoog de maaihoogte/verlaag de snelheid. Stel de gasklep af. Reinig de onderkant van de maaierbehuizing. Reinig/vervang het luchtfilter. Controleer het oliepeil/ververs de olie. Reinig en stel de bougie af of vervang deze. Vervang het brandstoffilter. Leeg de brandstoftank en vul de tank opnieuw met verse, schone benzine. Leeg de brandstoftank en de carburateur, vul de tank opnieuw met verse benzine en vervang het brandstoffilter. Sluit de bougiekabel aan en draai deze vast. Reinig het motorluchtscherm/de koelribben. Reinig/vervang de demper. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Overmatige trilling	Versleten, gebogen of los mes. Gebogen mesas. Losse/beschadigde onderdelen.	Vervang het mes. Draai de mesbout vast. Vervang de mesas. Draai losse onderdelen vast. Vervang beschadigde onderdelen.
Motor blijft draaien wanneer de bestuurder de stoel verlaat met de koppeling van het hulpstuk ingeschakeld	Defect besturingssysteem voor aanwezigheid van de bestuurder.	Controleer de bedrading, schakelaars en aansluitingen. Als het probleem niet is verholpen, neem dan contact op met een erkend servicecentrum/-afdeling. Bedien de machine NIET totdat het probleem is verholpen.
Slechte snede - ongelijkmatig	Versleten, gebogen of los mes. Maaidek niet waterpas. Ophoping van gras, bladeren, afval onder de maaier. Gebogen mesas. Verstopte ventilatiegaten van het maaidek door ophoping van gras, bladeren en afval rond de assen.	Vervang het mes. Draai de mesbout vast. Maak het maaidek waterpas. Reinig de onderkant van de maaierbehuizing. Vervang de mesas. Reinig rond de assen om de ventilatiegaten te openen.
Maaimes draait niet	Blokkering in het koppelingsmechanisme. Versleten/beschadigde aandrijfriem van de maaier. Vastgelopen spanrol. Vastgelopen mesas.	Verwijder de blokkering. Vervang de aandrijfriem van de maaier. Vervang de spanrol. Vervang de mesas.
Slechte grasafvoer	Te laag motortoerental. Te hoge rijsnelheid. Nat gras. Maaidek niet waterpas. Lage/ongelijke bandenspanning. Versleten, gebogen of los mes. Ophoping van gras, bladeren, afval onder de maaier. Aandrijfriem van de maaier versleten. Messen onjuist geïnstalleerd. Onjuiste messen gebruikt. Verstopte ventilatiegaten van het maaidek door ophoping van gras, bladeren en afval rond de assen.	Zet de gasklep in de "FAST"-stand. Schakel naar een lagere snelheid. Laat het gras drogen voordat u gaat maaien. Maak het maaidek waterpas. Controleer de banden op de juiste bandenspanning. Vervang het mes. Draai de mesbout vast. Reinig de onderkant van de maaierbehuizing. Vervang de aandrijfriem van de maaier. Installeer de messen opnieuw met de scherpe kant naar beneden. Vervang door messen die in de onderdelenhandleiding staan vermeld. Reinig rond de assen om de ventilatiegaten te openen.
Koplamp(en) werken niet (indien aanwezig)	Schakelaar staat op "OFF". Lamp(en) of lamp(en) zijn doorgebrand. Defecte lichtschakelaar. Losse of beschadigde bedrading. Doorgebrande zekering.	Zet de schakelaar op "ON". Vervang de lamp(en) of lamp(en). Controleer/vervang de lichtschakelaar. Controleer de bedrading en aansluitingen. Vervang de zekering.
Accu laadt niet op	Slechte accucel(len). Slechte kabelverbindingen. Defecte regelaar (indien aanwezig). Defecte dynamo.	Vervang de accu. Controleer/reinig alle aansluitingen. Vervang de regelaar. Vervang de dynamo.
Aandrijvingsverlies	Vrijloopregeling in "uitgeschakelde" stand. Vuil op de stuurplaat (indien aanwezig). Aandrijfriem van de beweging versleten, beschadigd of gebroken. Lucht opgesloten in de transmissie tijdens verzending of onderhoud. Assleutel ontbreekt.	Plaats de vrijloopregeling in de "ingeschakelde" stand. Zie "REINIGING" in het onderhoudsgedeelte. Vervang de aandrijfriem van de beweging. Spoel de transmissie door. Installeer de assleutel bij het achterwiel. Zie "HET WIEL VERWIJDEREN" in het gedeelte Service en afstellingen.
Motor "slaat terug" bij het "UIT" zetten van de motor	De gasklep van de motor staat niet tussen half en vol gas (snel) voordat de motor wordt gestopt.	Verplaats de gasklep tussen half en vol gas (snel) voordat u de motor stopt.
Motor valt stil wanneer de tractor in zijn achteruit wordt gezet	Het systeem voor achteruitrijden (ROS) staat niet "AAN" terwijl de maaier of een ander hulpstuk is ingeschakeld.	Draai de contactsleutel naar de ROS "AAN"-stand. Zie het hoofdstuk Bediening.

AANBEVOLEN HANDLEIDING VOOR HET WAARNEMEN VAN HELLINGEN VOOR VEILIGE BEDIENING

Om ernstig letsel te voorkomen, bedient u uw tractor op en neer langs de hellingen, nooit over de hellingen. Maai geen hellingen die groter zijn dan 15 graden. Maak geleidelijke bochten om kantelen of verlies van controle te voorkomen. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.

Vouw de pagina langs de stippellijn die hierboven is aangegeven.
Houd de pagina voor u zodat de linkerkant verticaal parallel loopt aan een boomstam of andere rechtopstaande structuur.
Kijk over de vouw in de richting van de helling die u wilt meten.
Vergelijk de hoek van de vouw met de helling van de heuvel.

VEILIGHEIDSREGELS

DEZE SNIJMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN OBJECTEN WEGWERPEN. HET NIET NALEVEN VAN DE VOLGENDE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, afstellen of uitvoeren van reparaties, moet u altijd de bougiekabel loskoppelen en de kabel zo plaatsen dat deze geen contact kan maken met de bougie.

Rijd niet in de vrijloop een heuvel af, u kunt de controle over de tractor verliezen.

Sleep alleen de hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Rijd alleen met de laagst mogelijke snelheid op een helling. Een te zware last op een helling is gevaarlijk. Banden kunnen de grip op de grond verliezen, waardoor u de controle over uw tractor verliest.

Motoruitlaat, sommige bestanddelen ervan en bepaalde voertuigonderdelen bevatten of stoten chemische stoffen uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Accupolen, -klemmen en gerelateerde accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na gebruik.

KINDEREN

KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics raadt aan dat kinderen minimaal 12 jaar oud zijn voordat ze een loopmaaier bedienen en een minimum van 16 jaar oud voordat ze een zitmaaier bedienen.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR. Lees en volg zorgvuldig alle veiligheidsinstructies hieronder.

Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.

Houd kinderen uit de buurt van het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene, niet de bestuurder.
Wees alert en zet de machine uit als een kind het gebied betreedt.
Kijk voor en tijdens het achteruitrijden achter en omlaag naar kleine kinderen.
Vervoer nooit kinderen, zelfs niet als de messen zijn uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine verstoren. Kinderen die in het verleden zijn meegenomen, kunnen plotseling in het maaigebied verschijnen voor een nieuwe rit en overreden of achteruit gereden worden door de machine.
Laat kinderen nooit de machine bedienen.
Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

ALGEMENE WERKING

Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.
Steek uw handen of voeten niet in de buurt van draaiende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
Laat alleen verantwoordelijke volwassenen, die bekend zijn met de instructies, de machine bedienen.
Verwijder objecten zoals stenen, speelgoed, draad, enz. uit het gebied die door de messen kunnen worden opgepikt en weggegooid.
Zorg ervoor dat er geen omstanders in de buurt zijn voordat u de machine bedient.
Stop de machine als iemand het gebied betreedt.
Vervoer nooit passagiers.
Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd omlaag en achteruit voor en tijdens het achteruitrijden.
Richt nooit afgevoerd materiaal op iemand. Vermijd het afvoeren van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop de messen bij het oversteken van grindoppervlakken.
Bedien de machine niet zonder dat de gehele grasopvangbak, de afvoergoot of andere veiligheidsvoorzieningen op hun plaats zitten en werken.
Vertraag voordat u draait.
Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem aan en stop de motor voordat u afstapt. Vergrendel de contactschakelaar handmatig. (Zie "MANUEEL VERGRENDELEN VAN DE SmartSwitch-ONTSTEKING" in het hoofdstuk Bediening van deze handleiding).
Schakel de messen uit wanneer u niet maait. Zet de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasopvangbak verwijdert of de afvoergoot ontstopt.
Bedien de machine alleen bij daglicht of goed kunstlicht.
Bedien de machine niet onder invloed van alcohol of drugs.
Let op het verkeer bij het bedienen in de buurt van of bij het oversteken van wegen.
Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen.
Draag altijd een veiligheidsbril bij het bedienen van de machine.
Gebruik gehoorbeschermers om gehoorbeschadiging te voorkomen.
Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van aan zitmaaiers gerelateerde verwondingen. Deze bestuurders moeten hun vermogen evalueren om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
Volg de aanbeveling van de fabrikant voor wielgewichten of contragewichten.
Houd de machine vrij van opeenhoping van gras, bladeren of ander vuil dat hete uitlaat-/motoronderdelen kan raken en kan verbranden. Zorg ervoor dat het maaidek geen bladeren of ander vuil ploegt, waardoor ophoping kan ontstaan. Ruim gemorste olie of brandstof op voordat u de machine bedient of opbergt. Laat de machine afkoelen voordat u hem opbergt.

WERKING OP HELLINGEN

Overschrijd bij het laden of lossen van deze machine niet de maximaal aanbevolen werkhoek van 15°.

Hellingen zijn een belangrijke factor bij het verlies van controle en kantelongevallen, die kunnen leiden tot ernstig letsel of de dood. Bediening op alle hellingen vereist uiterste voorzichtigheid. Als u de helling niet op kunt rijden of als u zich er ongemakkelijk bij voelt, maai deze dan niet.

Maai hellingen op en neer, niet dwars.
Let op gaten, sporen, hobbels, stenen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
Kies een lage grondsnelheid, zodat u niet hoeft te stoppen of te schakelen op de helling.
Maai niet op nat gras. Banden kunnen grip verliezen. Houd de machine altijd in de versnelling wanneer u hellingen afdaalt.
Schakel niet naar neutraal en rijd niet in de vrijloop bergafwaarts.
Vermijd starten, stoppen of draaien op een helling. Als de banden grip verliezen, schakel dan de messen uit en ga langzaam rechtdoor de helling af.
Houd alle bewegingen op de hellingen langzaam en geleidelijk. Breng geen plotselinge veranderingen aan in snelheid of richting, waardoor de machine kan omrollen.
Wees uiterst voorzichtig bij het bedienen van de machine met grasopvangers of andere hulpstukken; deze kunnen de stabiliteit van de machine beïnvloeden. Niet gebruiken op steile hellingen.
Probeer de machine niet te stabiliseren door uw voet op de grond te zetten.
Maai niet in de buurt van afgronden, greppels of taluds. De machine kan plotseling omrollen als een wiel over de rand staat of als de rand instort.
Als de machine stopt tijdens het bergopwaarts rijden, schakel dan de messen uit, schakel naar de achteruit en rijd langzaam achteruit.
Draai niet op hellingen, tenzij dit noodzakelijk is, en draai dan langzaam en geleidelijk bergafwaarts, indien mogelijk.

SLEPEN

Sleep alleen met een machine die een trekhaak heeft die is ontworpen om te slepen. Bevestig gesleepte apparatuur alleen op het trekhaakpunt.
Volg de aanbeveling van de fabrikant voor gewichtslimieten voor gesleepte apparatuur en slepen op hellingen.
Laat nooit kinderen of anderen in of op gesleepte apparatuur.
Op hellingen kan het gewicht van de gesleepte apparatuur leiden tot verlies van grip en verlies van controle.
Rijd langzaam en houd extra afstand om te stoppen.

ONDERHOUD

VEILIGE OMGAAN MET BENZINE

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het omgaan met benzine. Benzine is uiterst brandbaar en de dampen zijn explosief.

Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
Gebruik alleen een goedgekeurde benzinecontainer.
Verwijder nooit de tankdop en voeg geen brandstof toe terwijl de motor draait.
Laat de motor afkoelen voordat u tankt.
Tank de machine nooit binnenshuis.
Bewaar de machine of brandstofcontainer nooit op een plaats waar open vuur, vonken of een waakvlam is, zoals op een boiler of andere apparaten.
Vul nooit containers in een voertuig of op een vrachtwagen- of aanhangerbed met plastic bekleding. Plaats containers altijd op de grond, uit de buurt van uw voertuig, bij het vullen.
Verwijder benzine-aangedreven apparatuur van de vrachtwagen of aanhanger en tank deze op de grond. Als dit niet mogelijk is, tank dergelijke apparatuur dan bij met een draagbare container, in plaats van met een benzine-afgiftepijp.
Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen mondstukvergrendeling.
Als er brandstof op kleding wordt gemorst, verwissel dan onmiddellijk de kleding.
Vul de brandstoftank nooit te vol. Plaats de tankdop terug en draai deze stevig vast.

ALGEMEEN ONDERHOUD

Bedien de machine nooit in een afgesloten ruimte.
Houd alle moeren en bouten stevig vast om ervoor te zorgen dat de apparatuur in veilige staat verkeert.
Knoeien nooit met veiligheidsvoorzieningen. Grijp nooit in in de beoogde functie van een veiligheidsvoorziening of verminder de bescherming die een veiligheidsvoorziening biedt. Controleer regelmatig of ze correct werken. Bedien NOOIT een machine met een veiligheidsvoorziening die niet correct werkt.
Houd de machine vrij van opeenhoping van gras, bladeren of ander vuil. Ruim gemorste olie of brandstof op en verwijder brandstofdoordrenkt vuil. Laat de machine afkoelen voordat u hem opbergt.
Als u een vreemd voorwerp raakt, stop dan en inspecteer de machine. Repareer indien nodig voordat u opnieuw start.
Voer nooit afstellingen of reparaties uit terwijl de motor draait.
Controleer de onderdelen van de grasopvangbak en de afvoergoot regelmatig en vervang ze indien nodig door onderdelen die door de fabrikant worden aanbevolen.
De messen van de maaier zijn scherp. Wikkel het mes in of draag handschoenen en wees uiterst voorzichtig bij het onderhouden ervan.
Controleer de werking van de rem regelmatig. Pas aan en onderhoud indien nodig.
Onderhoud of vervang veiligheids- en instructielabels indien nodig.

Gebruik gehoorbeschermers om gehoorbeschadiging te voorkomen.

Draag altijd een veiligheidsbril bij het bedienen van de machine.

Benzine met maximaal 10% ethanol (E10) is acceptabel voor gebruik in deze machine. Het gebruik van benzine met meer dan 10% ethanol (E10) maakt de productgarantie ongeldig.

Referenties

Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

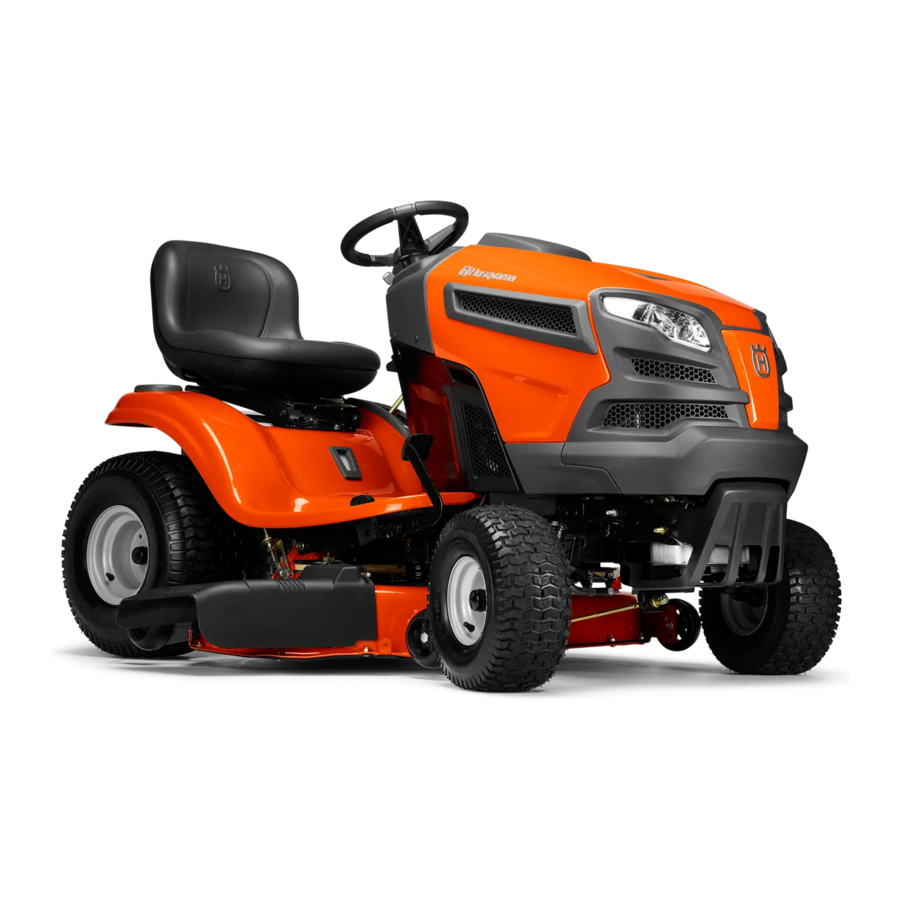

Download Husqvarna YTH18542 - Handleiding zitmaaier

Beschikbare talen

DE
FR
ES
MX
IT
DA
NO
PL
FI
PT
ES-419
RU
BG
CS
EL
EN-GB
ET
HR
HU
ID
KK
LT
PT-BR
RO
RO-MD
SK
SL
SQ
SW
TR
UZ
