Inleiding

Productbeschrijving

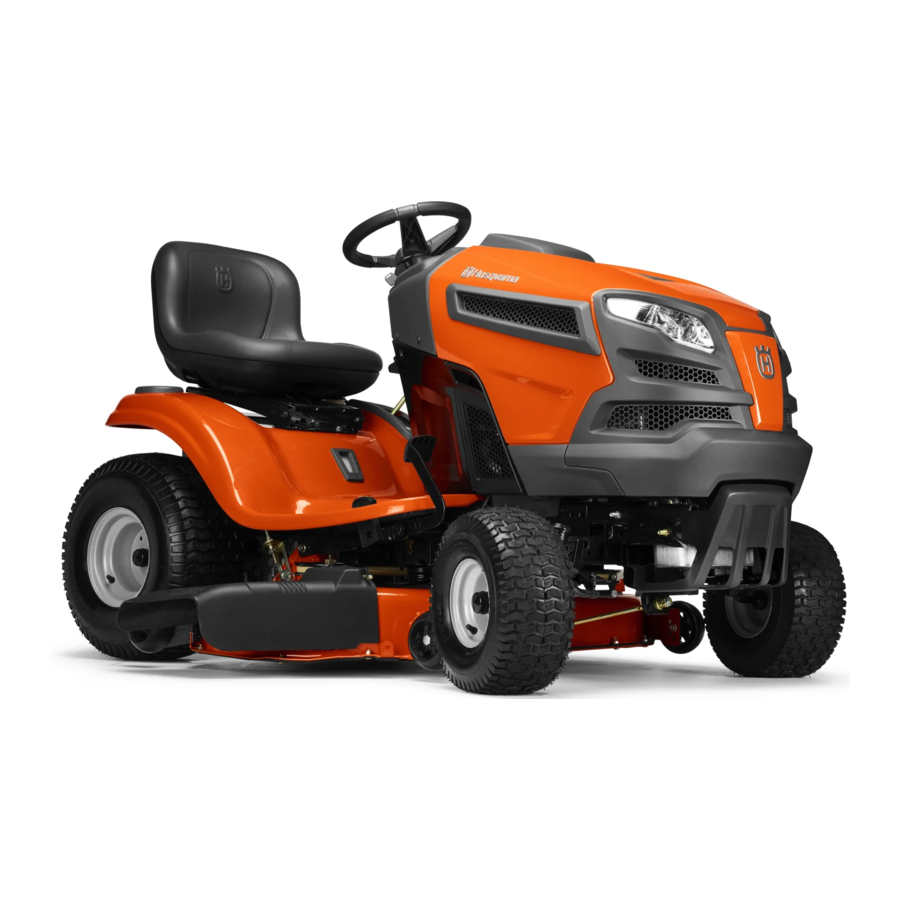

Dit is een gazontractor met het maaidek tussen de voor- en achteras. Het heeft een 4-takt motor die benzine gebruikt.
Optionele accessoires:

• Grasvanger
• Mulchplug

Beoogd gebruik

Dit product wordt alleen gebruikt om gras te maaien in privétuinen en op hellingen in privétuinen met niet meer dan 15° helling. Het is niet bedoeld voor gebruik in openbare parken, sportvelden, in de landbouw of in de bosbouw. Gebruik het product alleen met accessoires die zijn goedgekeurd door de fabrikant.
Ander gebruik van het product is onjuist gebruik. Het maakt uw garantie ongeldig en wijst de verantwoordelijkheid voor schade aan de gebruiker of derden van de kant van de fabrikant af.
Raadpleeg de lokale richtlijnen voor de bediening van grasmaaiers.

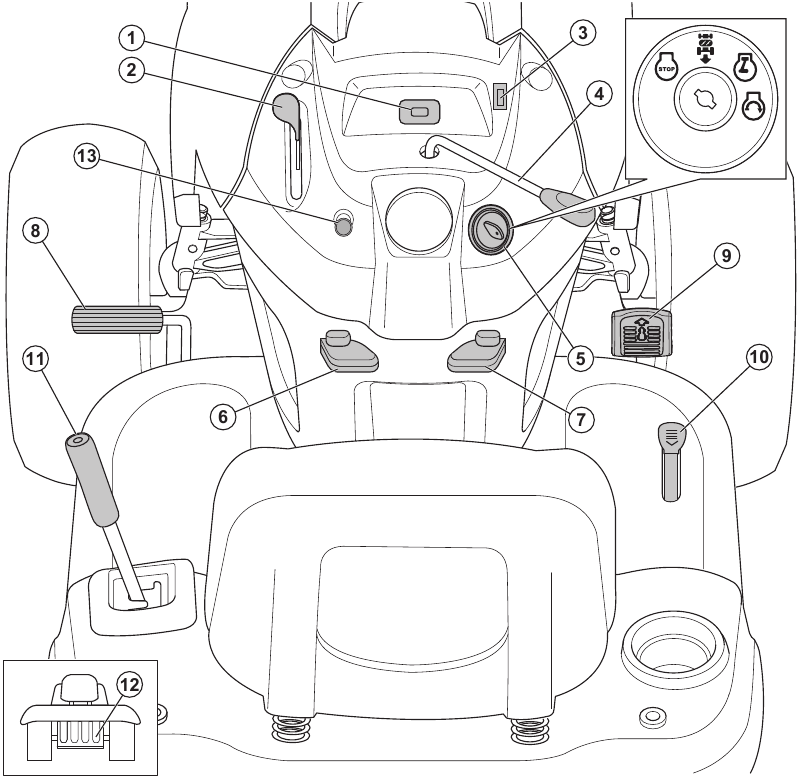

Productoverzicht

1. Urenteller

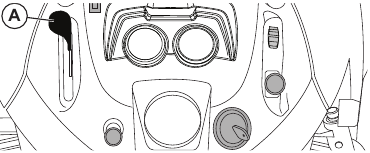

2. Gashendel
3. Lichtschakelaar
4. Koppeling bediening
5. Contactslot
6. Parkeerremhendel
7. Cruise control
8. Rempedaal
9. Pedaal vooruit
10. Pedaal achteruit
11. Hefboom maaier
12. Vrijloophendel

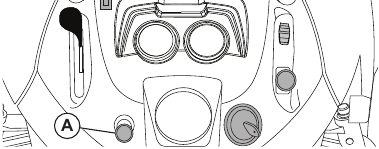

13. Chokebediening

Symbolen op het product

Wees voorzichtig en gebruik het product correct. Dit product kan ernstig letsel of de dood veroorzaken bij de bediener of anderen.

Onjuist gebruik kan leiden tot schade aan het product of persoonlijke eigendommen.

Lees de gebruikershandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u dit product gebruikt.

Achteruit.

Neutraal.

Hoog.

Laag.

Snel.

Langzaam.

Choke.

Contactslot.

Motor uit.

Motor starten.

Motor aan.

Rem- en koppelingspedaal.

Parkeerrem.

Parkeerrem ingeschakeld.

Parkeerrem uitgeschakeld.

Maaihoogte.

Maaidekheffer.

Reverse Operation System (ROS).

Achteruit.

Vooruit.

Lichten aan.

Brandstof.

Oliedruk.

Batterij.

Oorbescherming aanbevolen.

De messen zijn uitgeschakeld.

De messen zijn ingeschakeld.

Risico op koolmonoxidevergiftiging.

Pas op voor weggeslingerde objecten.

Gevaar. Houd handen en voeten uit de buurt.

Houd omstanders op afstand.

Het vuursymbool toont een risico dat, indien niet nageleefd, de dood, ernstig letsel en/of schade kan veroorzaken.

Bediening reservebrandstofklep.

Geluidsvermogensniveau.

Cruise control.

Gebruik het product niet op hellingen van meer dan 15°.

Vrijloop (alleen automatische modellen).

Urenteller

De urenteller geeft aan hoeveel uren de motor in bedrijf is geweest. Raadpleeg Symbolen op het product voor de positie van de urenteller.
Elke 50 uur verschijnt er 2 uur lang een oliepijlsymbool. Raadpleeg Smeerschema.
Om de urenteller handmatig te resetten, draait u de contactsleutel 5 keer naar de aan-stand en vervolgens naar de "STOP" (STOP) -stand.
Let op: De urenteller stopt alleen wanneer de contactsleutel in de "STOP" (STOP) -stand staat. Zorg ervoor dat de contactsleutel in de "STOP" (STOP) -stand blijft staan ​​wanneer de motor is gestopt.

Productaansprakelijkheid

Zoals vermeld in de productaansprakelijkheidswetten, zijn wij niet aansprakelijk voor schade die ons product veroorzaakt als:

• het product verkeerd is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet zijn goedgekeurd door de fabrikant.
• het product een accessoire heeft dat niet van de fabrikant is of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd in een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzichtigheid en opmerkingen worden gebruikt om de aandacht te vestigen op bijzonder belangrijke onderdelen van de handleiding.

Gebruikt als er een risico op letsel of overlijden bestaat voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende omgeving als de instructies in de handleiding niet worden opgevolgd.
Note: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Veilige bedieningspraktijken voor zitmaaiers

Dit product kan handen en voeten amputeren en objecten wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, aanpassen of repareren, moet u altijd de bougiekabel loskoppelen en de kabel op een plaats leggen waar deze geen contact kan maken met de bougie.

Laat de machine niet in neutraal een heuvel afrijden, u kunt de controle over de tractor verliezen.

Sleep alleen hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Rijd alleen met de laagst mogelijke snelheid op een helling. Een te zware lading op een helling is gevaarlijk. Banden kunnen de grip op de grond verliezen, waardoor u de controle over uw tractor verliest.

De uitlaatgassen van de motor, sommige van zijn bestanddelen en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

1. KINDEREN

   KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics beveelt aan dat kinderen minimaal 12 jaar oud zijn voordat ze een loopmaaier bedienen en minimaal 16 jaar oud voordat ze een zitmaaier bedienen.

   KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR. Lees en volg zorgvuldig alle veiligheidsinstructies hieronder.
   Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst zag.

   • Houd kinderen uit de buurt van het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bestuurder.
   • Wees alert en schakel de machine uit als een kind het gebied betreedt.
   • Kijk voor en tijdens het achteruitrijden achter en omlaag naar kleine kinderen.
   • Vervoer nooit kinderen, zelfs niet als de messen zijn uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine belemmeren. Kinderen die in het verleden zijn meegenomen, kunnen plotseling in het maaigebied verschijnen voor een nieuwe rit en door de machine worden overreden of aangereden.
   • Sta kinderen nooit toe de machine te bedienen.
   • Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.
2. ALGEMENE WERKING
   • Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.
   • Steek uw handen of voeten niet in de buurt van roterende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
   • Sta alleen verantwoordelijke volwassenen die bekend zijn met de instructies toe de machine te bedienen.
   • Verwijder objecten zoals stenen, speelgoed, draad, enz. uit het gebied die door de messen kunnen worden opgepikt en weggegooid.
   • Zorg ervoor dat het gebied vrij is van omstanders voordat u gaat werken. Stop de machine als iemand het gebied betreedt.
   • Vervoer nooit passagiers.
   • Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd omlaag en achteruit voor en tijdens het achteruitrijden.
   • Richt nooit uitgeworpen materiaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop de messen bij het oversteken van grindoppervlakken.
   • Gebruik de machine niet zonder de hele grasvanger, de uitwerpkoker of andere veiligheidsvoorzieningen op hun plaats en in werking.
   • Vertraag voordat u draait.
   • Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem aan en stop de motor voordat u afstapt.
   • Ontkoppel de messen wanneer u niet maait. Schakel de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasvanger verwijdert of de uitwerpkoker ontstopt.
   • Bedien de machine alleen bij daglicht of goed kunstlicht.
   • Bedien de machine niet onder invloed van alcohol of drugs.
   • Let op het verkeer wanneer u in de buurt van of op wegen werkt.
   • Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhangwagen of vrachtwagen.
   • Draag altijd oogbescherming bij het bedienen van de machine.
   • Gebruik gehoorbeschermers om schade aan het gehoor te voorkomen.
   • Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van de aanrijdingen met zitmaaiers. Deze bestuurders moeten hun vermogen beoordelen om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
   • Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
   • Houd de machine vrij van gras, bladeren of ander vuil dat hete uitlaat-/motoronderdelen kan raken en verbranden. Zorg ervoor dat het maaidek geen bladeren of ander vuil ploegt, waardoor ophoping kan ontstaan. Verwijder eventuele olie- of brandstoflekkages voordat u de machine bedient of opbergt. Laat de machine afkoelen voordat u hem opbergt.

Veiligheidsinstructies voor gebruik

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Laat uw dealer u helpen bij het selecteren van de juiste uitrusting.

• Draag altijd goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Draag altijd veiligheidsschoenen of veiligheidslaarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet op blote voeten.
• Draag indien nodig handschoenen, bijvoorbeeld wanneer u de maai-inrichting bevestigt, onderzoekt of reinigt.
• Draag geen loszittende kleding, sieraden of andere items die vast kunnen komen te zitten in bewegende onderdelen.
• Houd EHBO-materiaal en een brandblusser bij de hand.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met defecte veiligheidsvoorzieningen. Controleer de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.
• Breng geen wijzigingen aan aan veiligheidsvoorzieningen. Gebruik het product niet als beschermplaten, beschermkappen, veiligheidsschakelaars of andere beschermingsmiddelen niet zijn bevestigd of defect zijn.

Om de aanwezigheidsbediening van de bestuurder (OPC) te controleren

Gebruik het product niet als de aanwezigheidsbediening van de bestuurder (OPC) defect is. Als de OPC defect is, repareer deze dan onmiddellijk. Neem contact op met een erkende servicevertegenwoordiger.

• Zorg ervoor dat de motor niet kan starten, tenzij het rempedaal volledig is ingetrapt en het maaidek is uitgeschakeld.
• Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel afgaat wanneer de parkeerrem is uitgeschakeld.
• Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel afgaat wanneer het maaidek is ingeschakeld.
• Zorg ervoor dat de koppelingsbediening voor het maaidek niet kan werken wanneer de bestuurder niet op de stoel zit.

Om het achteruitrijbedieningssysteem (ROS) te controleren
Als het achteruitrijbedieningssysteem niet correct werkt, repareer het product dan onmiddellijk. Neem contact op met een erkende servicevertegenwoordiger.

1. Start het product. Zie Om het product te starten.

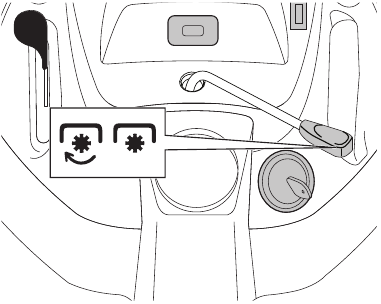

2. Schakel het maaidek in. Zie Om het maaidek in en uit te schakelen.
3. Zorg ervoor dat de motor stopt wanneer u probeert achteruit te rijden met de contactsleutel in de aan-stand (A).

4. Start het product en schakel het maaidek opnieuw in.
5. Zet de contactschakelaar in de ROS aan-stand (B).

6. Zorg ervoor dat de motor niet stopt wanneer u achteruit rijdt met de contactsleutel in de ROS aan-stand.

Om de rem te controleren

Onderhoud aan de rem is noodzakelijk als het product meer dan 1,5 m nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge ondergrond.

1. Parkeer het product op een vlakke, droge betonnen of geplaveide ondergrond. Trap het rempedaal volledig in en zet de parkeerrem aan.
2. Zet de vrijloopbediening in de stand "transmissie uitgeschakeld" om de transmissie uit te schakelen.
3. De achterwielen moeten blokkeren en slippen wanneer u probeert het product handmatig naar voren te duwen. Als de achterwielen draaien, is onderhoud aan de rem noodzakelijk.
4. Neem contact op met een erkend servicecentrum.

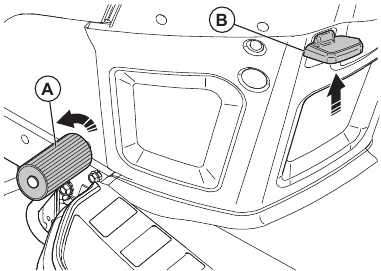

Parkeerrem

Als de parkeerrem niet werkt, kan het product gaan bewegen en letsel of schade veroorzaken. Zorg ervoor dat de parkeerrem regelmatig wordt onderzocht en afgesteld.
Zie Om de rem te controleren.

Geluiddemper
De geluiddemper houdt het geluidsniveau tot een minimum beperkt en voert de uitlaatgassen weg van de bestuurder.
Gebruik het product niet als de geluiddemper ontbreekt of defect is. Een defecte geluiddemper verhoogt het geluidsniveau en het risico op brand.

De geluiddemper wordt erg heet tijdens en na gebruik en wanneer de motor stationair draait. Wees voorzichtig in de buurt van ontvlambare materialen en/of dampen om brand te voorkomen.

Om de geluiddemper te controleren

• Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

Om gras te maaien op hellingen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gras maaien op hellingen verhoogt het risico dat u het product niet kunt bedienen en dat het omvalt. Dit kan letsel of de dood tot gevolg hebben. Het is noodzakelijk om het gras zorgvuldig op alle hellingen te maaien. Als u niet achteruit een helling op kunt rijden of als u zich niet veilig voelt, maai het dan niet.
• Verwijder stenen, takken en andere obstakels.
• Maai op en neer de helling, niet van links naar rechts.
• Beweeg niet een helling af met het maaidek omhoog.
• Gebruik het product niet op een ondergrond die meer dan 15° helt.

• Start of stop niet op een helling.
• Beweeg soepel en langzaam op hellingen.
• Maak geen plotselinge veranderingen in snelheid of richting.
• Draai niet meer dan nodig is. Draai langzaam en geleidelijk wanneer u een helling af beweegt. Beweeg met lage snelheid. Draai voorzichtig aan het wiel.
• Let op en beweeg niet over voren, gaten en bulten. Er is een hoger risico dat het product omvalt op een ondergrond die niet vlak is. Lang gras kan obstakels verbergen.
• Maai geen gras in de buurt van randen, greppels of oevers. Het product kan plotseling omvallen als een wiel over de rand van een steile helling of een greppel beweegt, of als een rand het begeeft.
• Maai geen nat gras. Het is glad en banden kunnen hun grip verliezen, waardoor het product slipt.
• Zet uw voet niet op de grond om te proberen het product stabieler te maken.
• Beweeg zeer voorzichtig als er een accessoire of ander object is bevestigd dat het product minder stabiel kan maken.

Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Brandstof is ontvlambaar en de dampen zijn explosief. Wees voorzichtig met brandstof om letsel, brand en explosie te voorkomen.
• Adem de brandstofdampen niet in. De brandstofdampen zijn giftig en kunnen letsel veroorzaken. Zorg ervoor dat de luchtstroom voldoende is.
• Verwijder de brandstoftankdop niet en vul de brandstoftank niet bij wanneer de motor aan staat.
• Laat de motor afkoelen voordat u bijtankt.
• Vul geen brandstof in een binnenruimte. Onvoldoende luchtstroom kan letsel of de dood veroorzaken als gevolg van verstikking of koolmonoxide.
• Rook niet in de buurt van de brandstof of de motor.
• Plaats geen hete voorwerpen in de buurt van de brandstof of de motor.
• Vul geen brandstof in de buurt van vonken of vlammen.
• Voordat u bijtankt, opent u de brandstoftankdop langzaam en laat u de druk voorzichtig los.
• Brandstof op uw huid kan letsel veroorzaken. Als u brandstof op uw huid krijgt, gebruik dan water en zeep om de brandstof te verwijderen.
• Als u brandstof op uw kleding morst, trek dan onmiddellijk andere kleding aan.
• Vul de brandstoftank niet volledig. Warmte zorgt ervoor dat de brandstof uitzet. Houd een ruimte vrij aan de bovenkant van de brandstoftank.
• Draai de brandstoftankdop volledig vast. Als de brandstoftankdop niet is vastgedraaid, is er risico op brand.
• Voordat u het product start, verplaatst u het product naar een minimum van 3 m van de plaats waar u heeft bijgetankt.
• Start het product niet als er brandstof of motorolie op het product zit. Verwijder de ongewenste brandstof en motorolie en laat het product drogen voordat u de motor start.
• Onderzoek de motor regelmatig op lekkages. Als er lekkages in het brandstofsysteem zijn, start de motor dan niet voordat de lekkages zijn gerepareerd.
• Gebruik uw vingers niet om de motor op lekkages te onderzoeken.
• Bewaar brandstof alleen in goedgekeurde containers.
• Wanneer het product en de brandstof in opslag zijn, zorg er dan voor dat brandstof en brandstofdampen geen schade kunnen veroorzaken.
• Tap de brandstof af in een goedgekeurde container buitenshuis en uit de buurt van vonken en vlammen.

Batterijveiligheid

Een beschadigde accu kan een explosie veroorzaken en letsel veroorzaken. Als de accu een vervorming heeft of beschadigd is, neem dan contact op met een erkende Husqvarna-servicevertegenwoordiger.

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik een veiligheidsbril wanneer u in de buurt van accu's bent.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de accu.
• Houd de accu buiten bereik van kinderen.
• Laad de accu op in een ruimte met een goede luchtstroom.
• Houd ontvlambare materialen op een minimale afstand van 1 m wanneer u de accu oplaadt.
• Gooi vervangen accu's weg.
• Er kunnen explosieve gassen uit de accu komen. Rook niet in de buurt van de accu. Houd de accu uit de buurt van open vuur en vonken.

Transportveiligheid

• Gebruik een goedgekeurd transportvoertuig voor het transport van het product.
• De nationale of lokale voorschriften van een markt kunnen een limiet stellen aan het transport van het product.
• De bestuurder van het transportvoertuig is verantwoordelijk voor het veilig bevestigen van het product tijdens het transport. Zie Transport.

Veiligheidsinstructies voor onderhoud

Het product is zwaar en kan letsel of schade veroorzaken aan eigendommen of de omgeving. Voer geen onderhoud uit aan de motor of het maaidek zonder deze voorwaarden:

• De motor is uit.
• Het product staat op een vlakke ondergrond.
• De parkeerrem is ingeschakeld.
• De contactsleutel is verwijderd.
• Het maaidek is uitgeschakeld.
• De ontstekingskabels zijn verwijderd van de bougies.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Laat het product niet draaien in gesloten ruimtes of ruimtes met onvoldoende luchtstroom.

Lees de volgende waarschuwingsinstructies voordat u onderhoud aan het product uitvoert.

• Voor de beste prestaties en veiligheid dient u het product regelmatig te onderhouden, zoals aangegeven in het onderhoudsschema. Raadpleeg Onderhoudsschema.
• Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan wanneer de motor aan staat. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
• Start de motor niet als de beschermkappen zijn verwijderd. Er is een hoog risico op letsel veroorzaakt door bewegende of hete onderdelen.
• Laat het product afkoelen voordat u onderhoud uitvoert in de buurt van de motor.
• De messen zijn scherp en kunnen snijwonden veroorzaken. Gebruik windbescherming rond de messen of draag beschermende handschoenen wanneer u aan de messen werkt.
• Zet het maaidek altijd in de onderhoudspositie om het schoon te maken. Parkeer het product niet in de buurt van de rand van een sloot of helling om toegang te krijgen tot het maaidek.

  Lees de volgende voorzichtigheidsinstructies voordat u het product gebruikt.
• Draai de motor niet om als de bougie of ontstekingskabel is verwijderd.
• Zorg ervoor dat alle moeren en bouten correct zijn aangedraaid en dat de apparatuur in goede staat verkeert.
• Wijzig de afstelling van de regelaars niet. Als het motortoerental te hoog is, kunnen de productonderdelen beschadigd raken.
• Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.

Montage

Het product uit de doos halen

1. Verwijder losse onderdelen die bij het product zijn inbegrepen.
2. Verwijder de eindpanelen.
3. Verwijder de zijpanelen en leg ze op een vlakke ondergrond.
4. Verwijder al het verpakkingsmateriaal.
5. Haal het product uit de doos en zorg ervoor dat er geen losse onderdelen in de doos achterblijven.

Montagegereedschap

• 1/2" (13 mm) steeksleutel
• 7/16" (11 mm) steeksleutels (2 stuks)
• Banden drukmeter
• Mes
• Tang
• Dopsleutelset (optioneel)

Losse onderdelen die moeten worden gemonteerd

Het product is niet volledig gemonteerd. De volgende onderdelen zijn los wanneer het product wordt gekocht.

Key, 2 pcs (Sleutel, 2 stuks)

Slope sheet, 1 pcs (Hellend vlak, 1 stuks)

Hex bolt, 2 pcs (Zeskantbout, 2 stuks)

Nuts, 2 pcs (Moeren, 2 stuks)

Nozzle adapter, 1 pcs (Verloopstuk, 1 stuks)

Oil drain tube, 1 pcs (Olieaftapbuis, 1 stuks)

De stoel verstellen

1. Ga op de stoel zitten.
2. Til de verstelhendel van de stoel (A) omhoog.

3. Verplaats de stoel naar een positie waarin u de rem- en koppelingspedalen kunt intrappen.
4. Laat de verstelhendel van de stoel (A) los om de stoel in de juiste positie te vergrendelen.

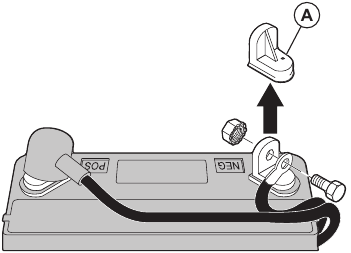

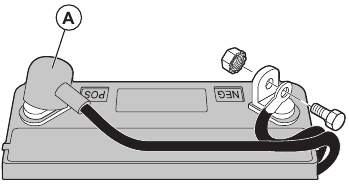

De accu aansluiten

Risico op elektrische schokken en brandwonden. Draag geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen raken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.
Note (Opmerking): Als de datum op het batterijlabel al is verstreken, laad de batterij dan op. Laad de batterij minimaal 1 uur op met 6-10 A.

1. Zoek de locatie van de accu onder de stoel of de motorkap.
2. Til de stoelpan of de motorkap omhoog.
3. Verwijder de 2 poolkappen (A) en gooi ze weg.

4. Sluit de rode accukabel aan op de positieve (+) pool en draai de bout en moer vast zoals afgebeeld. Schuif de poolkap op de pool.

   Risico op vonken. De rode accukabel moet op de positieve pool worden aangesloten voordat de zwarte accukabel op de negatieve pool wordt aangesloten. Dit is om vonken en onbedoelde aarding te voorkomen.
5. Sluit de zwarte kabel aan op de negatieve (-) pool en draai de bout en moer volledig vast.
6. Breng vaseline aan op de accukabels om corrosie te voorkomen.
7. Laat de stoelpan of de motorkap zakken.

Het product van de pallet halen

1. Breng het maaidek naar de hoogste stand. Gebruik de hefboom.
2. Duw het koppelings-/rempedaal omlaag om de parkeerrem los te zetten.

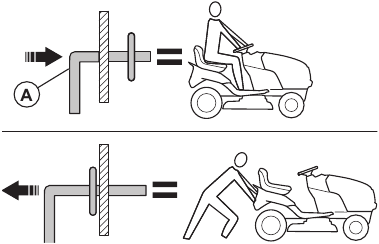

3. Zet de vrijloopbediening in de stand "Transmission disengaged" (Transmissie ontkoppeld), zie Transport en opslag.
4. Duw het product van de pallet.
5. Verwijder de riem die de bescherming van de deflector tegen het product houdt.

Na de montage een controle uitvoeren

• Zorg ervoor dat alle montage-instructies zijn voltooid.
• Zorg ervoor dat er geen onderdelen meer in de verpakking zitten.
• Zorg ervoor dat de accu correct is voorbereid en opgeladen.
• Zorg ervoor dat de bouten voor de stoel zijn vastgedraaid en dat de stoel correct is afgesteld.
• Zorg ervoor dat de banden correct zijn opgepompt.

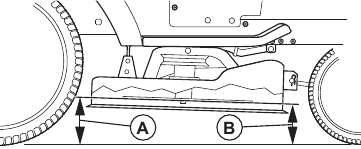

• Voor de beste maaresultaten moet u ervoor zorgen dat het maaidek van links naar rechts en van voor naar achteren in evenwicht is. Zorg ervoor dat de banden correct zijn opgepompt voor een uitgebalanceerd maaidek.
• Onderzoek het maaidek en de aandrijfriemen. Zorg ervoor dat de aandrijfriemen correct zijn geïnstalleerd rond de poelies en het binnenste deel van alle riemgeleiders.
• Onderzoek de elektrische bedrading. Zorg ervoor dat alle draden en aansluitingen veilig zijn.
• Zorg ervoor dat de vrijloopbediening in de stand "Transmission engaged" (Transmissie ingeschakeld) staat. Zie Transport.
• Zorg ervoor dat het motoroliepeil correct is.
• Zorg ervoor dat de tank is gevuld met de juiste brandstof.
• Zorg ervoor dat u de locatie en functie van alle bedieningselementen kent.
• Zorg ervoor dat het remsysteem veilig is om mee te werken.
• Zorg ervoor dat de Operator Presence Control (OPC) (Aanwezigheidsdetectie bediener) en het Reverse Operation System (ROS) (Systeem voor achteruitrijden) correct werken. Zie Een controle van de aanwezigheidsdetectie bediener (OPC) uitvoeren en Een controle van het systeem voor achteruitrijden (ROS) uitvoeren.
• Verwijder de lucht uit de transmissie voor het eerste gebruik. Zie De lucht uit de transmissie verwijderen.

Bediening

Brandstof bijvullen

Benzine is zeer brandbaar. Wees voorzichtig en tank buiten bij. Zie Brandstofveiligheid.

Gebruik altijd het juiste brandstoftype. Een verkeerd brandstoftype veroorzaakt schade aan het product.

• Gebruik benzine van het juiste type. Zie Technische gegevens. Raadpleeg de motorhandleiding van de motorfabrikant voor meer informatie over de brandstof.
• Controleer het brandstofniveau voor elk gebruik en vul indien nodig bij.
• Vul de brandstoftank niet volledig. Houd minimaal 2,5 cm ruimte over.

Het product starten

Wat u moet doen voordat u het product start

Lees en begrijp de veiligheidsinstructies en de bedieningsinstructies zorgvuldig voordat u het product gebruikt.

1. Controleer het motoroliepeil. Zie Het motoroliepeil controleren.
2. Vul de brandstoftank met brandstof. Zie Brandstof bijvullen.
3. Schakel de vrijloopmodus uit. Zie Het product in de vrijloopmodus zetten.
4. Ga in de bedieningspositie op de stoel zitten.
5. Activeer de parkeerrem. Zie De parkeerrem activeren en deactiveren.
6. Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek in- en uitschakelen.

Een warme motor starten

1. Ga op de stoel zitten.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek in- en uitschakelen.
3. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of de maaistand zetten.
4. Zet de gashendel in de snelle stand.
5. Trek de chokehendel uit.
   Opmerking: Voor het starten van een warme motor is het mogelijk niet nodig om de chokehendel te gebruiken.
6. Duw het rempedaal volledig in en houd het ingeduwd.
7. Steek de contactsleutel in het contactslot.
8. Draai de contactsleutel naar de "START" (STARTEN) stand en laat de contactsleutel los wanneer de motor start.

   Bedien de starter niet langer dan 15 seconden per minuut.
9. Wanneer de motor is gestart, duwt u de chokehendel langzaam in totdat de motor soepel loopt. Wanneer de motor soepel loopt, kan de aangesloten apparatuur worden bediend en kunt u de voorwaartse en achterwaartse aandrijving bedienen.
   Opmerking: Als de motor ruw loopt, trekt u de chokehendel een paar seconden uit en duwt u de chokehendel vervolgens langzaam verder in.
   Opmerking: Als de motor de belasting niet accepteert, start u de motor opnieuw en laat u hem een minuut warm draaien. Volg de bovenstaande instructies.

Een koude motor starten

1. Ga op de stoel zitten.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek in- en uitschakelen.
3. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of de maaistand zetten.
4. Zet de gashendel in de middelste gasstand.
5. Trek de chokehendel uit.

6. Duw het rempedaal volledig in en houd het ingeduwd.
7. Steek de contactsleutel in het contactslot.
8. Draai de contactsleutel naar de "START" (STARTEN) stand en laat de contactsleutel los wanneer de motor start.

   Bedien de starter niet langer dan 15 seconden per minuut.
   Opmerking: Als de motor na een paar pogingen niet start, duwt u de chokehendel in en wacht u enkele minuten voordat u het opnieuw probeert.
9. Wanneer de motor start, zet u de gashendel in de snelle stand om de motor op te warmen. Als de temperatuur laag is, is het nodig dat de motor enkele minuten opwarmt.

   Als de omgevingstemperatuur lager is dan 40°F (4°C), moet u de motor 1 minuut stationair laten draaien voordat u het product gebruikt. Dit is om de transmissie op te warmen. Zorg ervoor dat het rempedaal volledig is losgelaten.
10. Duw de chokehendel langzaam in.

De transmissie opwarmen bij koud weer

Opmerking: Voordat u het product bij koud weer gebruikt, warmt u de transmissie op.

1. Zet het product op een vlakke ondergrond.
2. Laat de parkeerrem los en laat het rempedaal langzaam omhoog komen.
3. Laat de transmissie een minuut opwarmen. Dit kan tijdens de opwarmperiode van de motor.
4. Nadat de transmissie warm is, kan de aangesloten apparatuur worden gebruikt tijdens de opwarmperiode van de motor. Om dit te doen, kan het nodig zijn om de chokehendel een klein beetje uit te trekken.

De motor starten wanneer de accu zwak is

Loodaccu's kunnen explosieve gassen produceren. Houd vonken, vlammen en rokende materialen uit de buurt van accu's. Draag altijd een veiligheidsbril in de buurt van accu's.

Als de accu te zwak is om de motor te starten, moet deze worden opgeladen.
Als de startkabels worden gebruikt voor een noodstart, volg dan de onderstaande procedures:

1. Sluit het ene uiteinde van de RODE kabel aan op de POSITIEVE (+) pool van elke accu (B-C).

   Wees voorzichtig dat er geen kortsluiting ontstaat tegen het chassis van het product.
2. Sluit het ene uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-) pool (D) van een volledig opgeladen accu.
3. Sluit het andere uiteinde van de ZWARTE kabel (A) aan op een goede chassis-aarding, uit de buurt van de brandstoftank en de accu.

De startkabels verwijderen

Opmerking: Verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

Het maaidek in de transportstand of de maaistand zetten

Het maaidek moet tijdens het transport in de transportstand staan.

• Om het product in de transportstand te zetten, trekt u de maaihoogtehendel in de richting van de stoel en zet u deze in de hoogste maaihoogtepositie.
• Om het product in de maaistand te zetten, stelt u de juiste maaihoogte in. Zie De maaihoogte instellen.

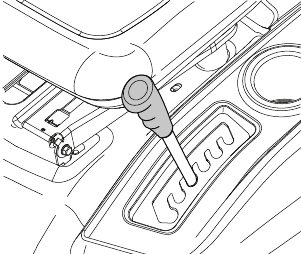

De maaihoogte instellen

• Trek de hefhendel in de richting van de stoel en zet deze in 1 van de inkepingen voor de juiste maaihoogte.

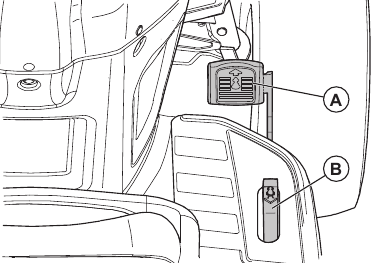

Vooruit en achteruit bewegen

De richting en snelheid van de beweging wordt geregeld door de pedalen voor vooruit en achteruit rijden.

1. Start de motor.
2. Deactiveer de parkeerrem. Zie De parkeerrem activeren en deactiveren.
3. Om de beweging te starten, duwt u langzaam het pedaal voor vooruit rijden (A) of het pedaal voor achteruit rijden (B) in.

   Opmerking: De pedalen voor vooruit en achteruit rijden gaan terug naar de neutrale positie wanneer ze niet worden ingedrukt.
4. Duw het pedaal voor vooruit rijden of het pedaal voor achteruit rijden verder in om de snelheid te verhogen.

De parkeerrem activeren en deactiveren

1. Om de parkeerrem te activeren, duwt u het rempedaal (A) volledig in tot de laagste stand.

2. Terwijl het rempedaal is ingedrukt, trekt u de parkeerremhendel (B) omhoog.
3. Laat het rempedaal los.
4. Laat de parkeerremhendel los.
   Opmerking: Zorg ervoor dat de parkeerrem het product veilig vasthoudt.
5. Om de parkeerrem los te maken, duwt u het rempedaal in.

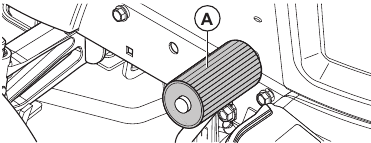

Het product stoppen

Stop altijd het product, activeer de parkeerrem en verwijder de contactsleutel voordat u het product verlaat.

De uitlaatgassen van de warme motor kunnen brandschade aan het gras veroorzaken. Om brandschade aan het gras te voorkomen, moet u altijd de motor stoppen wanneer u het product op grasoppervlakken stopt.

1. Duw het rempedaal (A) volledig naar beneden totdat het product volledig tot stilstand komt.

2. Ontkoppel het maaidek. Raadpleeg Het maaidek in- en uitschakelen.
3. Zet de gashendel in de langzame stand en laat de motor enkele minuten stationair draaien.
4. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.
5. Draai de contactsleutel naar de "STOP"-stand (STOP) en verwijder de contactsleutel uit het contact.


De gashendel gebruiken

De werkingsefficiëntie van de motor neemt af wanneer de motor op minder dan volle snelheid draait. Volle snelheid geeft de beste maaiprestaties.

• Zet de gashendel (A) in de "FULL"-stand (VOL) om de motor op volle snelheid te laten draaien.


De choke gebruiken

Opmerking: Gebruik de choke om een koude motor te starten. Gebruik de choke niet om een warme motor te starten.

1. Trek de knop (A) uit om de choke in te schakelen.
2. Duw de knop (A) langzaam in om de choke uit te schakelen.

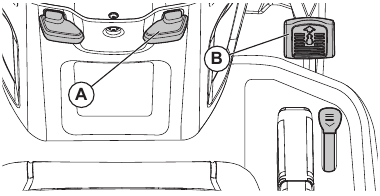

De cruisecontrol gebruiken

Gebruik de cruisecontrol alleen vooruit op gladde, rechte oppervlakken. De cruisecontrol wordt automatisch uitgeschakeld als de omstandigheden voor cruisecontrol onbevredigend worden.

1. Duw het voorwaartse aandrijpedaal (B) naar beneden. Houd het voorwaartse aandrijpedaal in een positie die de juiste snelheid voor het terrein geeft.
2. Trek de cruisecontrolhendel (A) omhoog en houd deze vast terwijl u het voorwaartse aandrijpedaal loslaat.
3. Laat de cruisecontrolhendel los om de cruisecontrol in te schakelen.
4. Duw het rempedaal in of tik op het voorwaartse aandrijpedaal om de cruisecontrol uit te schakelen.

De koplamp gebruiken

• Duw de aan/uit-schakelaar naar stand (A) om de koplamp aan te zetten.
• Duw de aan/uit-schakelaar naar stand (B) om de koplamp uit te zetten.

Het maaidek in- en uitschakelen

Gebruik het maaidek niet zonder dat er een deflector of grasvanger op de grasuitworp is geïnstalleerd.

Het product heeft een operator presence control (OPC) (bedieningspersoonscontrole). Wanneer u de stoel verlaat terwijl de motor aan staat en het maaidek is ingeschakeld, stopt de motor.
Blijf volledig en in het midden van de stoel zitten om ervoor te zorgen dat de motor correct werkt en niet stopt op ruw terrein of heuvels.

1. Stel de juiste maaihoogte in. Raadpleeg De maaihoogte instellen.
2. Verplaats de inschakelingskoppeling.

   1. Verplaats de inschakelingskoppeling naar voren om het maaidek in te schakelen.
   2. Verplaats de inschakelingskoppeling naar achteren om het maaidek uit te schakelen.

Het Reverse Operation System (ROS) (achteruitrijdsysteem) gebruiken

Opmerking: Als u probeert achteruit te rijden met het product terwijl het maaidek is ingeschakeld, stopt de motor onmiddellijk. Schakel de ROS in om achteruit te rijden met het product wanneer het maaidek is ingeschakeld.

Kijk voordat en terwijl u het product achteruit bedient, naar beneden en achter het product voor de veiligheid van anderen.

1. Draai de contactsleutel tegen de klok in naar de ROS "ON"-stand (A) (AAN) om de ROS in te schakelen.

2. Duw het achteruitrijpedaal langzaam naar beneden om de beweging te starten.
3. Draai de contactsleutel met de klok mee naar de "ON"-stand (B) (AAN) van de motor om de ROS uit te schakelen.


Een goed maairesultaat krijgen

• Voor de beste prestaties moet u het product regelmatig onderhouden zoals aangegeven in het onderhoudsschema. Raadpleeg Onderhoudsschema.
• Maai geen nat gazon. Nat gras kan een slecht maairesultaat geven.
• Gebruik geen sneeuwkettingen wanneer u het maaidek aan het product bevestigt.
• Zorg ervoor dat het maaidek waterpas staat. Raadpleeg De evenwijdigheid van het maaidek aanpassen.
• Als het gras hoog is, begin dan met een hoge maaihoogte en verlaag deze geleidelijk.
• Verplaats het product langzaam vooruit als het gras hoog en dicht is.
• Gebruik vol gas wanneer u het gras maait.
• Maai het gras in een onregelmatig patroon.
• Gebruik de linkerkant van het maaidek wanneer u in de buurt van bomen, struiken of paden maait. Het mes snijdt ongeveer 15 mm vanaf de zijkant van het maaidek.
• Wanneer u grote oppervlakken maait, verplaatst u het product naar rechts gedurende 1 of 2 rondes rond het werkgebied. Deze procedure zorgt ervoor dat de grasuitworp uit de buurt van struiken, hekken en opritten blijft. Na ongeveer 2 rondes rond het werkgebied, maait u in de tegenovergestelde richting.

• Om het beste maairesultaat te krijgen, maait u het gras regelmatig.

Het product in de vrijloopstand zetten

Als het nodig is om het product zonder hulp van de motor te verplaatsen of te slepen, moet u het product in de vrijloopstand zetten.

Zet het product niet in de vrijloopstand op een helling.

• Duw de vrijloophendel (A) naar binnen om het product in de vrijloopstand te zetten.

• Trek de vrijloophendel uit om het product met de motor te bedienen.

De mulchplug (accessoire) installeren

Het product kan worden gebruikt met een mulchplug.

1. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.
2. Verwijder de grasvanger of de achterste uitwerpkanaal (accessoire) indien deze is geïnstalleerd.
3. Steek de mulchplug door de achterplaat en in de glijgootadapter voor het maaidek.
4. Verbind de 2 riemen met de gaten op de steunarmen voor de grasvanger.
5. Installeer de grasvanger of de achterste uitwerpkanaal.
6. Verwijder de mulchplug in de omgekeerde volgorde.

De achterste uitwerpkanaal (accessoire) installeren

Het product kan worden gebruikt met een achterste uitwerpkanaal.

1. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.
2. Verwijder de grasvanger.
3. Verwijder de mulchplug (accessoire) indien deze is geïnstalleerd.
4. Installeer de uitwerpkanaal door de opening in de achterplaat en verplaats de maaidekadapter erop.
5. Installeer de 2 vleugelmoeren.
6. Installeer de achterste uitwerpkanaal op de achterplaat met de 4 schroeven.
7. Draai de schroeven volledig vast.
8. Verwijder de achterste uitwerpkanaal in de omgekeerde volgorde.

Om de grasvanger (accessoire) te installeren

Het product kan worden gebruikt met een grasvanger.

1. Zet het maaidek in de transportstand. Zie Om het maaidek in de transportstand of maaistand te zetten.
2. Verwijder de achterste uitwerpbeschermer (accessoire) of de mulchplug (accessoire) indien deze is geïnstalleerd.
3. Steek de uitwerpschacht door de achterplaat en in de schachtadapter voor het maaidek.
4. Installeer de 2 vleugelmoeren.
5. Installeer de grasvanger.
6. Verwijder de grasvanger in omgekeerde volgorde.

Onderhoud

Onderhoudsschema

Onderhoudsschema		Voor elk gebruik	Met intervallen van 8 uur	Met intervallen van 25 uur	Met intervallen van 50 uur	Met intervallen van 100 uur	Elk seizoen	Voor opslag
Product	Voer een controle van de remfunctie uit.	X	X
	Voer een controle van de bandenspanning uit.	X	X
	Voer een controle uit van de operator presence control (OPC) (bedienings aanwezigheidscontrole).	X
	Voer een controle uit van het reverse operation system (ROS) (systeem voor achteruitrijden).	X
	Voer een controle uit op losse bevestigingsmiddelen.	X				X		X
	Onderzoek de messen op slijtage en schade.			X2
	Smeer het product. Raadpleeg Smeerschema.			X				X
	Voer een controle van het batterijniveau uit.			X
	Reinig de accu en de polen.			X				X
	Reinig stukken van de stuurplaat. Raadpleeg Het product reinigen.			X
	Voer een controle van de transaxle-koelventilator uit.			X
	Zorg ervoor dat het maaidek waterpas staat.				X
	Voer een controle van de V-snaren uit.					X
Motor	Voer een controle van het motoroliepeil uit.	X	X
	Ververs de motorolie en het oliefilter.					X1		X
	Reinig het luchtfilter.			X3
	Reinig het luchtscherm.			X3
	Voer een inspectie uit van de uitlaatdemper en de vonkenvanger.				X
	Vervang het oliefilter.					X1
	Reinig de koelribben van de motor.					X3
	Vervang de bougie.					X	X
	Vervang de papieren cartridge van het luchtfilter.				X3
	Vervang het brandstoffilter						X

1. Vaker uitvoeren als u met een zware belasting werkt, bij hoge omgevingstemperaturen of in vuile omstandigheden.
2. Onderzoek de messen vaker als u maait waar zand en aarde aanwezig zijn.
3. Vaker uitvoeren als u in vuile omstandigheden werkt.

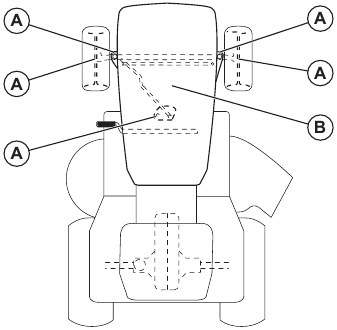

Smeerschema

Smeer de draaipunten die speciale nylon lagers hebben niet. Kleverige smeermiddelen kunnen vuil aantrekken. Het vuil vermindert de levensduur van de speciale nylon lagers. Als het nodig is om de nylon lagers te smeren, gebruik dan slechts een kleine hoeveelheid droog smeermiddel.

1. Algemene smering. Smeer de spindelvetverbinding, het voorwiellager en de tandwieltanden van het stuurdeel.
2. Motor smering. Raadpleeg De motor smeren.

Tractor

Het product schoonmaken

Gebruik geen tuinslang of hogedrukreiniger om het oppervlak schoon te maken, behalve voor de spoelpoort. Houd water uit de motor en transmissie. Water in de motor of transmissie kan de levensduur van het product verkorten. Gebruik perslucht of een bladblazer om gras, bladeren en afval te verwijderen.

• Verwijder alle ongewenste materialen van de motor, batterij, stoel en andere delen van het product.
• Reinig de vervuiling van de stuurplaat. Vervuiling beperkt de beweging van de koppelings-/rempedaalas, zorgt ervoor dat de riem losraakt en vermindert de voorwaartse beweging.

  Vermijd alle knelpunten en beweegbare delen.
• Houd de oppervlakken en wielen vrij van benzine, olie, enzovoort.
• Gebruik wax voor auto's om schade aan de oppervlakken te voorkomen.

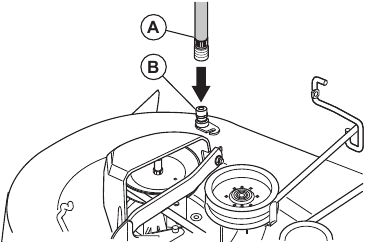

De spoelpoort van het maaidek gebruiken

Het maaidek heeft een spoelpoort die deel uitmaakt van het reinigingssysteem voor het maaidek.

Gebruik het product niet met een kapotte of ontbrekende spoelpoort van het maaidek. Er is een risico op weggeslingerde voorwerpen. Vervang een kapotte of ontbrekende spoelpoort van het maaidek onmiddellijk.
Opmerking: Bij de modellen met beschermkappen is de spoelpoort geïnstalleerd op de linker beschermkap voor de achterband.

1. Parkeer het product op een open plek op uw gazon in de buurt van een waterbron met een tuinslang.

   Richt de uitwerpopening van het product niet in de richting van gebouwen of voertuigen.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Raadpleeg Het maaidek in- en uitschakelen.
3. Draai de contactsleutel naar de STOP-stand (STOP-stand) om de motor uit te zetten.
4. Activeer de parkeerrem.
5. Verwijder de grasopvangbak of de mulchplug als deze is geïnstalleerd.
6. Plaats de spuitmondadapter op het uiteinde van uw tuinslang (A). Zorg ervoor dat de tuinslang volledig is aangesloten op de spuitmondadapter.

7. Trek de vergrendelingskraag van de spuitmondadapter naar achteren en duw de spuitmondadapter op de spoelpoort van het maaidek (B).
8. Trek voorzichtig aan de tuinslang om er zeker van te zijn dat deze volledig is aangesloten.
9. Laat de vergrendelingskraag los om de adapter op de spoelpoort van het maaidek te vergrendelen.
10. Start de watertoevoer.
11. Ga op de stoel zitten en start de motor.

    Controleer het gebied opnieuw om er zeker van te zijn dat het gebied vrij is.
12. Verplaats de gashendel naar de snelle stand. Raadpleeg De gashendel gebruiken.
13. Schakel het maaidek in en laat het draaien totdat het maaidek schoon is. Raadpleeg Het maaidek in- en uitschakelen.
14. Schakel het maaidek uit. Raadpleeg Het maaidek in- en uitschakelen.
15. Draai de contactsleutel naar de STOP-stand (STOP-stand) om de motor uit te zetten.
16. Stop de watertoevoer.
17. Trek de vergrendelingskraag van de spuitmondadapter naar achteren en koppel de spuitmondadapter los van de spoelpoort van het maaidek.
18. Verplaats het product naar een droge plaats.
19. Schakel het maaidek in en laat het draaien totdat het maaidek droog is.

De gaskabel afstellen

De gashendel is in de fabriek ingesteld en afstelling zou niet nodig moeten zijn. Als een afstelling nodig is, raadpleeg dan de motorhandleiding (Engine manual).

De choke afstellen

De choke is in de fabriek ingesteld en afstelling zou niet nodig moeten zijn. Als een afstelling nodig is, raadpleeg dan de motorhandleiding (Engine manual).

De vergrendelingen en de relais controleren

Opmerking: Losse of beschadigde draden kunnen ervoor zorgen dat uw product onbevredigend loopt, stopt met lopen of niet start.

• Controleer de draden.

De koplamp vervangen

1. Open de motorkap.
2. Draai de lamphouder iets tegen de klok in en trek hem uit de houder achter de grill.
3. Vervang de lamp in de lamphouder.
4. Duw de lamphouder in de houder achter de grill.
5. Draai de lamphouder iets met de klok mee om hem te installeren.
6. Sluit de motorkap.

De banden controleren

Opmerking: Om de bandengaatjes af te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kunt u afdichtmiddel kopen bij uw plaatselijke onderdelenleverancier. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.

• Zorg ervoor dat de luchtdruk in alle banden correct is (zie de zijkanten van de banden voor de juiste PSI).
• Houd de banden vrij van benzine, olie of chemicaliën voor insectenbestrijding die schade aan het rubber kunnen veroorzaken.
• Houd de banden uit de buurt van stronken, stenen, kuilen, scherpe voorwerpen en andere gevaarlijke objecten die bandenschade kunnen veroorzaken.

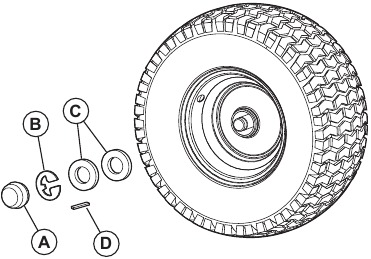

De banden repareren

1. Til de vooras op en ondersteun deze veilig.

   Til en ondersteun één as tegelijk.
2. Verwijder de stofkap (A), de E-clip (B), de ring (C) en de vierkante spie (D).

   Opmerking: Er zitten alleen vierkante spieën op de achterwielen.
3. Verwijder het wiel van de as.
4. Verwijder de band van het wiel.
5. Repareer de band.
   Opmerking: Gebruik bandenafdichtmiddel om gaten in de band af te dichten. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.
6. Installeer de band op het wiel.
7. Installeer het wiel, de ring, de vierkante spie en de E-clip op de as. Zorg ervoor dat de E-clip correct is geïnstalleerd in de groef op de as.
8. Installeer de stofkap.

De V-riemen controleren

De riemen zijn niet verstelbaar.

• Controleer de V-riemen na elke 100 bedrijfsuren op slijtage.
• Vervang de V-riemen als ze beginnen te bewegen omdat ze te versleten zijn.

Onderhoud uitvoeren aan de koelventilator van de transaxle

Maak de ventilator of de transmissie niet schoon terwijl de motor aan staat of terwijl de transmissie heet is.

Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in de lagers en elektrische aansluitingen komen en corrosie veroorzaken, wat schade aan het product veroorzaakt.

Om de transmissie koel te houden, houdt u de transmissieventilator en de koelribben schoon.

• Voordat u met water reinigt, reinigt u met een borstel. Verwijder grasresten en vuil op en rond de transaxleventilator en koelribben.
• Controleer de koelventilator om er zeker van te zijn dat de ventilatorbladen schoon en niet beschadigd zijn.

De transaxlepompvloeistof controleren

• Zorg ervoor dat de transaxlepompvloeistof niet lekt.
• Neem contact op met het dichtstbijzijnde erkende servicecentrum of afdeling als de transaxlepompvloeistof lekt.

De toespoor en camber van de voorwielen afstellen

De toespoor en camber van de voorwielen zijn in de fabriek correct ingesteld. De toespoor en camber van de voorwielen zijn niet verstelbaar.

• Neem contact op met een erkend servicecentrum als de in de fabriek ingestelde toespoor of camber van de voorwielen beschadigd is.

De zekering vervangen

Dit product heeft een 20 A-zekering (20 A automotive-type fuse). De zekeringhouder bevindt zich achter het dashboard.

1. Houd de zekeringhouder vast en trek de defecte zekering eruit.
2. Plaats een nieuwe zekering in de zekeringhouder.

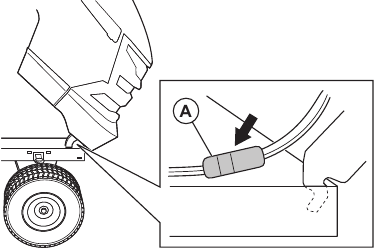

De motorkap en de grillconstructie verwijderen en installeren

1. Til de motorkap op.
2. Koppel de draadconnector van de koplamp los (A).

3. Blijf voor de tractor staan. Houd de motorkap aan de zijkanten vast. Kantel de motorkap in de richting van de motor en til hem op om hem van het product te verwijderen.
4. Installeer in de omgekeerde volgorde.

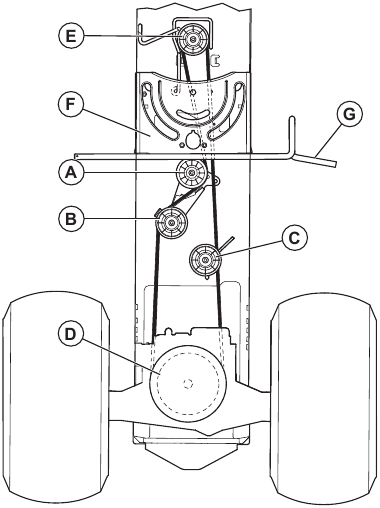

De aandrijfriem vervangen

1. Parkeer het product op een vlakke ondergrond en activeer de parkeerrem. Raadpleeg De parkeerrem in- en uitschakelen.
2. Verwijder het maaidek. Raadpleeg Het maaidek verwijderen en installeren.
3. Verwijder de aandrijfriem van de poelie (A) en de koppelingspoelie (B).

4. Verwijder de aandrijfriem van de riemspannerpoelie (C).
5. Trek de aandrijfriem naar achteren en verwijder hem van de transmissie-ingangspoelie (D) en boven de koelventilatorbladen.
6. Verwijder de aandrijfriem van de motorpoelie (E) op de motoras.
7. Verplaats de aandrijfriem naar achteren en boven de stuurplaat (F) om de aandrijfriem van het product te verwijderen.
8. Installeer een nieuwe aandrijfriem in de omgekeerde volgorde. Zorg ervoor dat u de aandrijfriem bovenop de stuursteunplaat (F) en de koppelings-/rempedaalas (G) installeert.

Batterij

Batterijonderhoud

Opmerking: de batterij op uw product is onderhoudsvrij. Open of verwijder de doppen of deksels niet.
Opmerking: laad de batterij regelmatig op met een autolader om de levensduur van de batterij te verlengen.

• Houd de batterij en de aansluitingen schoon.
• Zorg ervoor dat alle bouten die de batterij en de kabels vasthouden, goed vast zitten.
• Houd de kleine ventilatiegaten in de batterij open.
• Laad de batterij gedurende 1 uur op met 6-10 A.

De batterij en de aansluitingen reinigen

Corrosie en vuil op de batterij en de aansluitingen kunnen ervoor zorgen dat de batterij stroom verliest.

1. Verwijder de aansluitbeschermer.
2. Koppel de ZWARTE batterijkabel los.
3. Koppel de RODE batterijkabel los en verwijder de batterij uit het product.
4. Spuit water op de batterij en laat deze drogen.
5. Reinig de aansluitingen en de uiteinden van de batterijkabels met een staalborstel.
6. Smeer de aansluitingen in met vet of een gelijkwaardig middel.
7. Installeer de batterij. Zie De batterij vervangen.

De batterij vervangen

De batterij is onder de stoel geïnstalleerd.

Risico op elektrische schok en brandwonden. Gebruik geen metalen polsbanden of andere metalen accessoires. Metalen items die de battery terminals aanraken can cause burn injuries, electrical shock, and short circuit of the battery.

1. Stop het product. Zie Het product stoppen.
2. Klap de stoel naar voren.
3. Verwijder de poolafdekkingen (A).

4. Verwijder de bout en de moer om de zwarte (negatieve) batterijkabel van de negatieve (-) pool los te koppelen.

   Risk of electrical shock and burn injuries. The black (negative) battery cable must be disconnected before you disconnect the red (positive) battery cable.
5. Verwijder de bout en de moer om de rode (positieve) batterijkabel van de positieve (+) pool los te koppelen.
6. Verwijder de batterij voorzichtig uit het product.
7. Installeer een nieuwe batterij.
8. Sluit de rode (positieve) batterijkabel aan op de positieve (+) pool en draai de bout en de moer vast.

   Risk of electrical shock and burn injuries. The red (positive) battery cable must be connected to the positive (+) terminal before the black (negative) battery cable is connected to the negative (-) terminal to prevent injury and accidental grounding.
9. Sluit de zwarte (negatieve) batterijkabel aan op de negatieve (-) pool en draai de bout en de moer vast.
10. Installeer de poolafdekkingen.
11. Klap de stoel naar achteren.

Startkabels aansluiten

Risk of explosion because of explosive gas that comes from the battery. Do not connect the negative terminal of the charged battery to or near the negative terminal of the weak battery.

Do not use the battery of your product to start other vehicles.

1. Sluit een uiteinde van de rode batterijkabel aan op de POSITIEVE (+) batterijpool (A) op de zwakke batterij.
2. Sluit het andere uiteinde van de rode batterijkabel aan op de POSITIEVE (+) batterijpool (B) op de geladen batterij.

   Do not let the ends of the red battery cable touch the chassis. This will cause a short circuit.
3. Sluit een uiteinde van de zwarte batterijkabel aan op de NEGATIEVE (-) batterijpool (C) op de geladen batterij.
4. Sluit het andere uiteinde van de zwarte batterijkabel aan op een CHASSIS AARDE (D), uit de buurt van de brandstoftank en de batterij.

De startkabels verwijderen

Opmerking: verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig opgeladen batterij.
3. Verwijder de RODE kabel van de 2 batterijen.

Maaidek

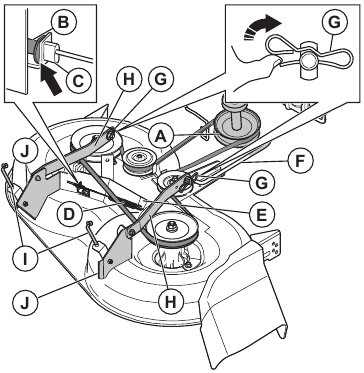

Het maaidek verwijderen en installeren

Opmerking: Als een ander accessoire dan het maaidek moet worden gebruikt, moeten de voorste verbindingsstang en de achterste hefarmen van het product worden verwijderd. Ook moet de veer van de koppelingskabel in de kabelgeleider aan de voorkant van het onderste dashboard worden geplaatst.

1. Schakel het maaidek uit. Raadpleeg Het maaidek in- en uitschakelen.
2. Stop het product. Raadpleeg Het product stoppen.
3. Zet het maaidek in de laagste stand.
4. Verwijder de aandrijfriem van de koppelingspoelie (A).

5. Verwijder de koppelingskabel (B), duw op het lipje (C) en beweeg de koppelingskabel uit de beugel.
6. Verwijder voorzichtig de veer van de koppelingskabel (D) van de spanarm (E).
7. Koppel de voorste verbindingsstang (F) los van het maaidek en verwijder de borgveer en de ring.
8. Verwijder de clips (G) en koppel de ophangarmen (H) los van de chassispennen.
9. Koppel de achterste hefarmen (I) los van de achterste maaidekbeugels (J) aan elke kant van het maaidek.
10. Verwijder het maaidek van het product.
11. Installeer het maaidek in omgekeerde volgorde. Zorg ervoor dat de uitwerpkant zich aan de rechterkant van het product bevindt.
    Opmerking: De ophangarmen moeten in de voorwaartse positie staan voordat u het maaidek onder het product beweegt.

De evenwijdigheid van het maaidek afstellen

Een visuele zijdelingse afstelling van het maaidek uitvoeren
Als de maaihoogte niet hetzelfde is aan de rechter- en linkerzijde van het product, kan de maaihoogte worden aangepast. Stel de maaihoogte af aan de kant van het maaidek die de laagste maaihoogte heeft.

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Ga naar de kant van het maaidek die de laagste maaihoogte heeft.
   Opmerking: Sommige modellen hebben alleen een afstelling aan de linkerkant.
4. Stel de maaihoogte af met een 3/4" steeksleutel.

   Opmerking: Elke volledige draai aan de afstelmoer van de hefinrichting verandert de hoogte van het maaidek met 3/16" (4,7 mm).
   1. Draai de afstelmoer van de hefinrichting (A) naar links om het maaidek te laten zakken.
   2. Draai de afstelmoer van de hefinrichting (A) naar rechts om het maaidek omhoog te brengen.
5. Maai wat gras en bekijk de resultaten. Pas aan indien nodig.

Een nauwkeurige zijdelingse afstelling van het maaidek uitvoeren

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.
4. Draai de buitenste mespunten zo dat ze zijn uitgelijnd met de zijkant van het maaidek.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Gebruik beschermende handschoenen.
5. Meet de afstand (B) van de onderkant van het mes tot de grond aan de linker- en rechterkant.

6. Stel de maaihoogte af met een 3/4" steeksleutel.
   Opmerking: Elke volledige draai aan de afstelmoer van de hefinrichting verandert de maaihoogte met 3/16" (4,7 mm).
   1. Draai de afstelmoer van de hefinrichting (A) naar links om het maaidek te laten zakken.

   2. Draai de afstelmoer van de hefinrichting (A) naar rechts om het maaidek omhoog te brengen.
7. Meet de afstand opnieuw. Stel af tot de 2 kanten gelijk zijn.
8. Maai wat gras en bekijk de resultaten. Pas aan indien nodig.

De voor-naar-achter afstelling van het maaidek uitvoeren
Het maaidek moet zijdelings waterpas staan voordat u de voor-naar-achter afstelling uitvoert. Raadpleeg Een visuele zijdelingse afstelling van het maaidek uitvoeren.

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.
4. Draai de messen tot ze recht naar voren wijzen.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Gebruik beschermende handschoenen.
5. Meet de afstand tot de grond aan de achterkant (A) en voorkant (B) van het mes.

   Opmerking: Voor de beste maairesultaten moeten de messen worden afgesteld totdat de voorkant 1/8–1/2 inch (3,1–12,7 mm) lager is dan de achterkant wanneer het maaidek in de hoogste stand staat.
6. Ga naar de voorkant van het product om een aanpassing te maken.

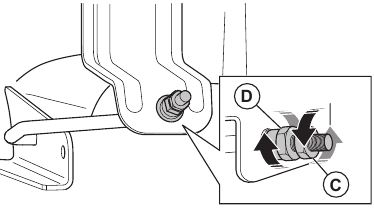

7. Gebruik een 11/16" steeksleutel om de borgmoer (C) los te draaien om de afstelmoer van de hefinrichting (D) vrij te maken.

8. Stel de maaidekhoogte af met een 3/4" steeksleutel.
   Opmerking: Elke volledige draai aan de afstelmoer van de hefinrichting verandert de hoogte van het maaidek met 1/8 inch (3,1 mm).
   1. Draai de afstelmoer van de hefinrichting tegen de klok in om het maaidek te laten zakken.
   2. Draai de afstelmoer van de hefinrichting met de klok mee om het maaidek omhoog te brengen.
9. Meet de afstand aan de voor- en achterkant opnieuw.
10. Stel af tot de voorkant van het mes 1/8–1/2 inch (3,1–12,7 mm) lager is dan de achterkant.
11. Houd de afstelmoer van de hefinrichting met de steeksleutel in positie en draai de borgmoer vast.

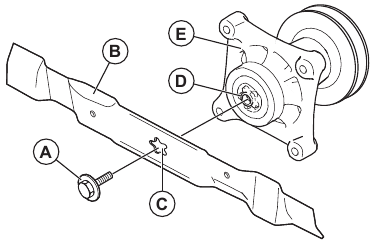

De messen vervangen

Houd de maaimesjes scherp voor het beste resultaat. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant. Het is gevaarlijk om een mes te gebruiken dat niet is goedgekeurd door de fabrikant van het product. Dit kan schade aan het product veroorzaken en uw garantie ongeldig maken.

1. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.
2. Verwijder de bout (A) door deze tegen de klok in te draaien en verwijder het mes (B).


   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Gebruik beschermende handschoenen.
3. Installeer het nieuwe of geslepen mes en de bout.

   Het middengat (C) in het mes moet uitgelijnd zijn met de ster (D) op het dornensembly (E).
4. Draai de bout vast tot 45–55 ft-lbs (62-75 Nm).

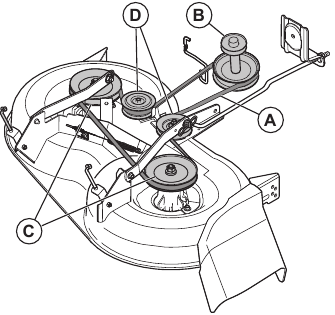

De aandrijfriem voor het maaidek verwijderen

1. Parkeer het product op een vlakke ondergrond en activeer de parkeerrem. Raadpleeg De parkeerrem in- en uitschakelen.
2. Verwijder het maaidek. Raadpleeg Het maaidek verwijderen en installeren.
3. Verwijder het vuil en gras rond de spillen en van het bovenoppervlak van het maaidek.
4. Verwijder de aandrijfriem (A) van de koppelingspoelie (B) op de motoras.

5. Verwijder de aandrijfriem van de spindelpoelies (C) en de spanrollen (D).

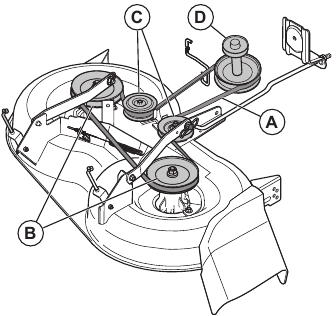

De aandrijfriem voor het maaidek installeren

1. Installeer de aandrijfriem (A) rond de spindelpoelies (B).

   Plaats de aandrijfriem correct in alle groeven op de poelies van het maaidek. De aandrijfriem kan beschadigd raken als deze niet correct is geïnstalleerd.
2. Installeer de aandrijfriem rond de spanrollen (C).
3. Installeer de aandrijfriem rond de koppelingspoelie (D) op de motoras.
4. Installeer het maaidek op het product. Raadpleeg Het maaidek verwijderen en installeren.
5. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.

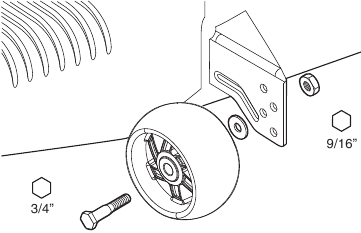

De anti-scalpeerrollen afstellen

De anti-scalpeerrollen houden het maaidek in de juiste positie op de grond en voorkomen scalperen van het gazon in de meeste terreinomstandigheden. De anti-scalpeerrollen zijn correct afgesteld wanneer ze iets van de grond zijn wanneer het maaidek op de benodigde maaihoogte staat.

1. Parkeer het product op een vlakke ondergrond en zet de motor af.
2. Stel het product in op de benodigde maaihoogte. Raadpleeg De maaihoogte instellen.
3. Verwijder de moer, de bout, de ring en de anti-scalpeerrol.

4. Installeer de anti-scalpeerrol, de bout, de ring en de moer in de juiste positie.
5. Stel alle anti-scalpeerrollen af en installeer ze op dezelfde manier.

Motor

De motor smeren

Gebruik alleen detergentolie van hoge kwaliteit met API-serviceclassificatie SJ-SN. De SAE-viscositeitsklasse van de olie verwijst naar de juiste temperatuur voor gebruik.

Opmerking: Olie met meerdere viscositeiten (5W30, 10W30, enzovoort) helpt de motor gemakkelijk te starten bij koud weer, maar veroorzaakt een verhoogd olieverbruik bij gebruik bij temperaturen boven 0 °C. Controleer regelmatig het motoroliepeil om mogelijke motorschade door een laag oliepeil te voorkomen.

• Vervang de olie na een interval van 50 bedrijfsuren. Als het product in een jaar niet 50 uur wordt gebruikt, vervang de olie dan minimaal 1 keer per jaar.
• Controleer het oliepeil in het carter voordat u de motor start en na elke acht (8) bedrijfsuren.
• Draai de olievuldop/peilstok elke keer vast wanneer u het oliepeil controleert.

Het motoroliepeil controleren

De motor in het product is gevuld met motorolie voor omgevingstemperaturen van meer dan 0 °C. Gebruik voor gebruik bij omgevingstemperaturen van minder dan 0 °C de juiste motorolie om het starten van het product te vergemakkelijken. Zie Technische gegevens.

1. Parkeer het product op een vlakke ondergrond.
2. Verwijder de olievuldop en peilstok en maak deze schoon met een doek.
3. Steek de peilstok in de olievulbuis. Draai de olievuldop niet op de olievulbuis.
4. Verwijder de peilstok. Gebruik de meter op de peilstok om het motoroliepeil te controleren. Vul indien nodig motorolie bij tot de markering "VOL" op de peilstok is bereikt. Vul niet te veel motorolie bij.

   5. Steek de peilstok in de olievulbuis. Zorg ervoor dat de olievuldop volledig is vastgedraaid.
      Opmerking: Zie De motorolie vervangen om de motorolie te vervangen.

De motorolie vervangen

Als de motor koud is, start de motor dan 1–2 minuten voordat u de motorolie aftapt. Dit maakt de motorolie warm en sneller af te tappen.

Laat de motor niet langer dan 1–2 minuten draaien voordat u de motorolie aftapt. De motorolie wordt erg heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

Draag beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

1. Zet het product op een vlakke ondergrond en stop het product. Zie Het product stoppen.
2. Open de motorkap.

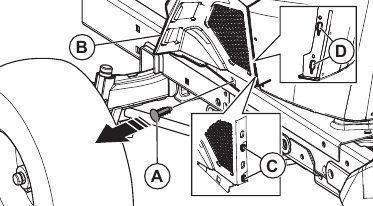

3. Verwijder de schroef (A).

4. Til voorzichtig de onderste dashboardafdekking (B) omhoog en verwijder deze.

   Wees voorzichtig bij het verwijderen van de onderste dashboardafdekking. Zorg ervoor dat de lipjes (C) die zich in de sleuven (D) bevinden niet beschadigd raken wanneer u de onderste dashboardafdekking verwijdert.
5. Verwijder al het vuil rond de olieaftankdop.
6. Verwijder de olieaftankdop en peilstok.

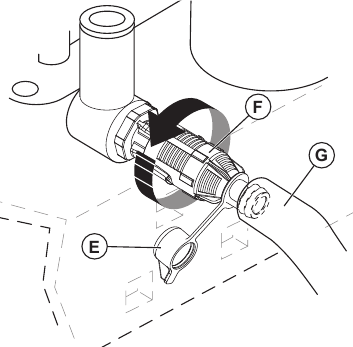

7. Verwijder de gele dop (E) van de olieaftapkraan (F).

8. Installeer de olieaftapslang (G) op de olieaftapkraan.
9. Plaats een bak onder de motor om de motorolie op te vangen en steek het andere uiteinde van de olieaftapslang in de bak.
10. Duw de olieaftapkraan naar binnen en draai deze tegen de klok in om deze te ontgrendelen.
11. Trek de aftapkraan uit om deze te openen.
12. Laat de motorolie in de bak lopen.
13. Duw de olieaftapkraan naar binnen en draai deze met de klok mee om deze te sluiten en te vergrendelen.
14. Verwijder de olieaftapslang.
15. Installeer de gele dop.
16. Vul nieuwe olie in de olievulbuis en controleer het motoroliepeil. Zie Het motoroliepeil controleren.
17. Installeer de olieaftankdop en peilstok.
18. Installeer de onderste dashboardafdekking en sluit de motorkap.

Het motoroliefilter vervangen

Draag beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

1. Tap de motorolie uit de olietank. Zie De motorolie vervangen.
2. Draai het motoroliefilter tegen de klok in om het te verwijderen.
3. Smeer de rubberen afdichting op het nieuwe oliefilter licht in met nieuwe motorolie.
4. Om het nieuwe oliefilter te installeren, draait u het met de klok mee totdat de rubberen afdichting correct past en draait u het vervolgens nog een halve slag vast.
5. Vul de olietank met nieuwe motorolie. Zie De motorolie vervangen.
6. Start de motor en laat deze 3 minuten stationair draaien.
7. Stop de motor en zorg ervoor dat er geen olielekkage is van het oliefilter.
   Opmerking: Als er olielekkage is, draai het oliefilter dan opnieuw vast.
8. Vul de olietank met meer motorolie om de motorolie te vervangen die het nieuwe oliefilter heeft geabsorbeerd.

Het luchtfilter reinigen

De motor zal niet naar behoren werken met een vuil luchtfilter. Reinig het luchtfilter vaker in stoffige omstandigheden.

Het luchtscherm reinigen

Opmerking: Het luchtscherm moet vrij van vuil worden gehouden om motorschade door oververhitting te voorkomen.

• Reinig het luchtscherm met een staalborstel of perslucht om vuil te verwijderen.

Onderhoud uitvoeren aan het motorkoelsysteem

Opmerking: Een verstopt grasscherm, vuile of volle koelribben en/of een verwijderde ventilatorbehuizing, enzovoort, kunnen de motor te heet maken en motorschade veroorzaken.

• Zorg ervoor dat het grasscherm, de koelribben en andere externe oppervlakken van de motor te allen tijde schoon zijn.
• Verwijder na elk interval van 100 bedrijfsuren (vaker in extreem stoffige en vuile omstandigheden) de ventilatorbehuizing en andere onderdelen van het motorkoelsysteem. Reinig de koelribben en externe oppervlakken indien nodig. Zorg ervoor dat de onderdelen van het motorkoelsysteem correct zijn geïnstalleerd.

De bougies vervangen

Het bougietype en de speling (afstandinstelling) worden weergegeven in Technische gegevens.

• Vervang de bougies aan het begin van elk maaiseizoen of na elk interval van 100 bedrijfsuren.

Het inline-brandstoffilter vervangen

Opmerking: Vervang het inline-brandstoffilter minimaal elk jaar.
Vervang het inline-filter als het verstopt raakt en de brandstoftoevoer naar de carburateur stopt.

1. Laat de motor afkoelen.
2. Verwijder het inline-brandstoffilter (B) en sluit de brandstofleidingsecties af met pluggen.
3. Plaats het nieuwe inline-brandstoffilter in de brandstofleiding met de pijl naar de carburateur gericht.
4. Zorg ervoor dat er geen brandstofleidinglekken zijn en dat de klemmen (A) in de juiste positie staan.
5. Als u morst, reinig het product dan onmiddellijk.

De lucht uit de transmissie verwijderen

Schakel de vrijloophendel niet in of uit wanneer de motor in werking is.

Om hoge prestaties te behouden, verwijdert u de lucht in de transmissie voordat u het product voor de eerste keer gebruikt.
Als u de transmissie vervangt, verwijdert u de lucht in de nieuwe transmissie voordat u het product gebruikt.

1. Parkeer het product op een vlakke ondergrond die vrij en open is.
2. Stop de motor en zet de parkeerrem aan.
3. Zet de vrijloopbediening in de uitgeschakelde stand. Zie Transport.
4. Start de motor. Wanneer de motor is gestart, verplaatst u de gashendel naar de langzame stand en zet u de parkeerrem uit.
5. Voer de volgende stappen 3 keer uit.
   Opmerking: Tijdens deze procedure kunnen de aandrijfwielen bewegen.
   1. Duw het voorwaartse pedaal volledig naar voren en houd het 5 seconden ingedrukt voordat u het loslaat.
   2. Duw het achteruitrijpedaal volledig naar achteren en houd het 5 seconden ingedrukt voordat u het loslaat.
6. Stop de motor en zet de parkeerrem aan.
7. Zet de vrijloopbediening in de ingeschakelde stand. Zie Transport.
8. Ga op de stoel zitten en start de motor. Wanneer de motor is gestart, verplaatst u de gashendel naar de halve snelheidsstand.
9. Zet de parkeerrem uit.
10. Gebruik het product ongeveer 1,5 m vooruit en vervolgens 1,5 m achteruit. Voer deze procedure 3 keer uit.

Probleemoplossing

Probleem	Oorzaak	Actie
De motor start niet.	Er zit geen brandstof in de brandstoftank.	Vul de brandstoftank.
	De gashendel staat niet in de juiste stand.	Raadpleeg de startinstructies.
	De bougie is defect.	Vervang de bougie.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De draden zitten los of zijn beschadigd.	Controleer alle draden.
	De motor kleppen zijn niet correct afgesteld.	Neem contact op met een erkende service vertegenwoordiger.
	De motor is overstroomd.	Wacht 2-3 minuten voordat u opnieuw probeert de motor te starten.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
De startmotor draait de motor niet rond.	De accu is te zwak.	Laad de accu op.
	De koppeling van het hulpstuk is ingeschakeld.	Ontkoppel de koppeling van het hulpstuk.
	Het koppelings-/rempedaal is niet volledig ingetrapt.	Trap het koppelings-/rempedaal volledig in wanneer u de motor start.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuaansluitingen.
	De hoofdzekering is defect.	Vervang de hoofdzekering.
	Het contactslot is defect.	Neem contact op met een erkende service vertegenwoordiger.
	De veiligheidsconnector voor het koppelings-/rempedaal is defect.	Neem contact op met een erkende service vertegenwoordiger.
	De startmotor of de solenoïde is defect.	Neem contact op met een erkende service vertegenwoordiger.
	De aanwezigheidsbediening (OPC) van de bestuurder is defect.	Controleer de draden, schakelaars en aansluitingen. Indien niet verholpen, neem contact op met een erkende service vertegenwoordiger. Gebruik het product niet met een defecte aanwezigheidsbediening van de bestuurder.
De motor loopt niet soepel.	De bougie is defect.	Vervang de bougie.
	De carburateur is niet correct afgesteld.	Neem contact op met een erkende service vertegenwoordiger.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	De terugslagklep op de brandstoftankdop is defect.	Vervang de brandstoftankdop.
	De brandstoftank is bijna leeg.	Vul de brandstoftank met brandstof.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De choke is ingeschakeld en de motor is warm.	Ontkoppel de choke.
	Het brandstofmengsel of het brandstoftype is onjuist.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met het juiste brandstofmengsel of brandstoftype.
	Het brandstoffilter is verstopt	Vervang het brandstoffilter.
	De bougie is defect.	Vervang de bougie.
	Er zit vuil in de carburateur of brandstofleiding.	Reinig de carburateur en de brandstofleidingen.
De motor wordt te heet.	Er is overbelasting in de motor.	Verminder de belasting.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De koelventilator is defect.	Neem contact op met een erkende service vertegenwoordiger.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul indien nodig motorolie bij.
	Het contactslot is defect.	Neem contact op met een erkende service vertegenwoordiger.
	De bougie is defect.	Vervang de bougie.
Er is vermogensverlies.	Het product wordt bediend met een te hoge voorwaartse of achterwaartse snelheid wanneer u gras maait.	Gebruik een lagere snelheid.
	De gashendel staat in de chokestand.	Zet de gashendel in de snelle stand.
	Er is een ophoping van gras, bladeren of ongewenst materiaal onder het maaidek.	Reinig het maaidek.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul indien nodig motorolie bij.
	De motorolie is vuil.	Vervang de motorolie.
	De bougie is defect.	Vervang de bougie.
	Het brandstoffilter is vuil.	Vervang het brandstoffilter.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De bougiekabel zit los.	Sluit de bougiekabel aan en draai hem vast.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De uitlaat is verstopt of beschadigd.	Reinig of vervang de uitlaat.
	Er is losse of beschadigde bedrading.	Controleer alle bedrading.
	De motor kleppen zijn niet correct afgesteld.	Neem contact op met een erkende service vertegenwoordiger.
Er is trilling in het product.	De messen zitten los.	Draai de bouten op de messen vast.
	Een of meer van de messen zijn beschadigd of niet in evenwicht.	Breng de messen in evenwicht of vervang de messen.
	De motor zit los.	Draai de motorbouten vast.
De accu laadt niet op.	De hoofdzekering is defect.	Vervang de hoofdzekering.
	De accu is defect.	Vervang de accu.
	De oplaadkabel is losgekoppeld.	Sluit de oplaadkabel aan.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuaansluitingen.
De motor werkt wanneer de bestuurder opstaat van de stoel wanneer het maaidek is ingeschakeld.	De aanwezigheidsbediening (OPC) van de bestuurder is defect.	Controleer de draden, schakelaars en aansluitingen. Indien niet verholpen, neem contact op met een erkende service vertegenwoordiger. Gebruik het product niet met een defecte aanwezigheidsbediening van de bestuurder.
De messen kunnen niet draaien.	Er is een blokkade in het koppelingsmechanisme.	Verwijder de blokkade.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	Een spanrol zit vast.	Vervang de spanrol.
	Een mesas zit vast.	Vervang de mesas.
Defecte grasafvoer.	Het motortoerental is te laag.	Zet de gashendel in de snelle stand.
	Het product wordt bediend met een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het maaidek is niet parallel.	Stel het parallelisme van het maaidek af. Raadpleeg Het parallelisme van het maaidek afstellen.
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas indien nodig de bandenspanning aan.
	De messen zijn versleten, beschadigd of zitten los.	Vervang de messen of draai de bouten op de messen vast.
	Ophoping van gras of vuil onder het maaidek.	Reinig het maaidek.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	De messen zijn onjuist geïnstalleerd.	Installeer de messen met de scherpe rand naar beneden.
	Er worden onjuiste messen gebruikt.	Vervang de messen door de juiste messen in de onderdelenhandleiding.
	Verstopte luchtgaten van het maaidek door ophoping van gras, vuil rond de spillen.	Maak de omgeving rond de spillen schoon om de luchtgaten te openen.
De koplamp werkt niet.	De koplamp schakelaar staat in de uit stand.	Zet de koplamp schakelaar in de aan stand.
	De lamp is defect.	Vervang de lamp.
	De aan/uit schakelaar voor de koplamp is defect.	Vervang de aan/uit schakelaar voor de koplamp.
	De kabel naar de koplamp is niet aangesloten.	Controleer de draden en aansluitingen.
	Er is kortsluiting in de koplamp kabel.	Neem contact op met een erkende service vertegenwoordiger.
Het product beweegt langzaam, met onregelmatige snelheid of helemaal niet.	Het product bevindt zich in de vrijloopmodus.	Trek de vrijloop bedieningshendel uit. Raadpleeg Het product in de vrijloopmodus zetten.
	De parkeerrem is ingeschakeld.	Schakel de parkeerrem uit.
	De aandrijfriem zit los of is beschadigd.	Vervang de aandrijfriem.
	Er zit lucht in de transmissie.	Verwijder de lucht uit de transmissie. Raadpleeg De lucht uit de transmissie verwijderen.
	Er zit ongewenst materiaal op de stuurplaat (als de stuurplaat is geïnstalleerd).	Reinig het product.
	De vierkante spie op de as ontbreekt.	Installeer de vierkante spie. Raadpleeg De banden repareren.
Het maa resultaat is onbevredigend.	De messen zijn bot of beschadigd.	Scherp de messen of vervang de messen.
	Het maaidek is niet parallel.	Stel het parallelisme van het maaidek af. Raadpleeg Het parallelisme van het maaidek afstellen.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het gras is lang.	Begin met een hoge maaihoogte en verlaag deze geleidelijk.
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas indien nodig de bandenspanning aan.
	Het product wordt bediend met een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
De motor geeft een terugslag wanneer de motor stopt.	De gashendel is niet in de lage stand gezet.	Raadpleeg Het product stoppen.
De motor stopt wanneer u probeert achteruit te rijden.	Het achteruitrij systeem (ROS) is niet ingeschakeld.	Schakel het achteruitrij systeem (ROS) in. Raadpleeg Het achteruitrij systeem (ROS) gebruiken.

Transport en opslag

Transport

Opmerking: Sluit en bevestig de motorkap aan het product tijdens het transport om schade te voorkomen. Verbind de kap met het product met het juiste gereedschap (touw, koord enzovoort).
Wanneer u het product verplaatst, zet u de vrijloop bediening in de vrijloopstand om de transmissie los te koppelen. De vrijloop bediening bevindt zich aan de achterste trekhaak van het product.

1. Til het hulpstuk naar de hoogste stand met de hef bediening van het hulpstuk.
2. Trek de vrijloop bediening uit en in de sleuf en laat los om hem in de ontkoppelde positie te houden.
3. Verplaats het product niet met meer dan 3,2 km/u.
4. Om de transmissie opnieuw in te schakelen, keert u de bovenstaande procedure om.

Sleep veiligheid

• Gebruik alleen sleepapparatuur die is goedgekeurd door Husqvarna.
• Gebruik de trekhaak om de apparatuur te bevestigen.
• Sleep geen apparatuur die zwaarder is dan het maximaal toegestane gewicht.
• Zorg ervoor dat er geen andere personen in de buurt van het product zijn wanneer u apparatuur sleept.
• Sleep geen apparatuur op hellingen of ruw terrein.
• Bedien het product op lage snelheid wanneer u apparatuur sleept.

Opslag

Bereid het product voor op opslag aan het einde van het seizoen en vóór meer dan 30 dagen opslag. Als u 30 dagen of langer brandstof in de brandstoftank bewaart, kunnen plakkerige deeltjes verstoppingen in de carburateur veroorzaken. Dit heeft een negatief effect op de motor functie.
Om plakkerige deeltjes tijdens opslag te voorkomen, voegt u een stabilisator toe. Als alkyl benzine wordt gebruikt, is een stabilisator niet nodig. Als u standaard benzine gebruikt, mag u niet overschakelen op alkyl benzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die voor opslag wordt gebruikt. Gebruik altijd de mengverhoudingen die door de fabrikant zijn opgegeven. Laat de motor minimaal 10 minuten draaien nadat u de stabilisator hebt toegevoegd, totdat deze in de carburateur stroomt.

Bewaar het product niet met brandstof in de tank op een binnen locatie of op locaties met een slechte luchtstroom. Risico op brand als brandstof dampen in de buurt komen van open vuur, vonken of controle lampjes in bijvoorbeeld boilers, warm water tanks en wasdrogers.

Verwijder gras, bladeren en andere brandbare materialen van het product om het risico op brand te verminderen. Laat het product afkoelen voordat u het opbergt.

• Reinig het product, zie Het product reinigen. Herstel lakschade om corrosie te voorkomen.
• Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
• Verwijder de accu. Reinig hem, laad hem op en bewaar hem koel tijdens opslag.
• Ververs de motorolie en gooi de afgewerkte olie weg.
• Maak de brandstoftank leeg. Start de motor en laat hem draaien totdat er geen brandstof meer in de carburateur zit.
  Opmerking: Maak de brandstoftank en carburateur niet leeg als er een stabilisator is toegevoegd.
• Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
• Smeer alle smeernippels, verbindingen en assen.
• Bewaar het product in een schone en droge ruimte en dek het af voor meer bescherming.
• Een afdekking ter bescherming van uw product tijdens opslag of transport is verkrijgbaar bij uw dealer.

Technische gegevens

	YTH21546
Motor
Motor merk	LCT
Motor model	870310217
Nominaal motorvermogen, pk / kW1	21.0 / 15.7
Max. motortoerental, rpm	3300 ± 150
Stationair motortoerental, rpm	2100 ± 150
Maximale snelheid vooruit, mph / km/h	5.5 / 8.9
Maximale snelheid achteruit, mph / km/h	2.5 / 4.0
Brandstof, minimaal octaangetal, loodvrij, max 10% Ethanol en max 15% MTBE, AKI / RON	87 / 91
Brandstoftank volume, gallons / l	2.5 / 9.46
Olie type boven 32°F / 0°C (API: SJ-SN):	SAE 30
Olie type beneden 32°F / 0°C (API: SJ-SN):	SAE 5W30
Olie volume met oliefilter, oz. / l	70 / 2.07
Olie volume zonder oliefilter, oz. / l	64 / 1.9
Smeersysteem	Druk met oliefilter
Koelsysteem	Luchtgekoeld
Luchtfilter	Dubbel
Dynamo, V. amp. @ 3600 rpm	12V 16 amp @ 3600 rpm
Startmotor	Elektrische start 12 V
Gewicht
Gewicht, met lege tanks, lb / kg	542 / 264
Maaidek
Aantal messen	2
Lengte mes, in. / cm	22.7 / 57.7
Maaibreedte, in. / cm	46 / 116.8
Maaihoogte, in. / cm	1.0–4.0 / 2.5–10.2
Banden
Bandenspanning, achter – voor, kPa / PSI / bar	103 / 15 / 1
Voorbanden, in.	15 x 6-6
Achterbanden, gazon pneumatisch, in.	20 x 8-8
Remmen	Mechanische parkeerrem
Elektrisch systeem
Type	12 V
Batterij	28 A
Bougie	538655701
Elektrode afstand, in. / mm	0.030 / 0.76
Bougie aanhaalmoment, lb-ft / Nm	14.75 / 20

1. Het vermogen zoals aangegeven door de motorfabrikant is het gemiddelde bruto vermogen bij het gespecificeerde toerental van een typische productiemotor voor het motormodel, gemeten volgens SAE-normen voor bruto motorvermogen. Raadpleeg de motorspecificaties van de motorfabrikant.

Service

Laat jaarlijks een controle uitvoeren bij een erkend servicecentrum om ervoor te zorgen dat het product veilig en optimaal functioneert tijdens het hoogseizoen. De beste tijd om het product te onderhouden of reviseren is in het laagseizoen.
Wanneer u een bestelling voor de reserveonderdelen plaatst, geef dan informatie over het aankoopjaar, model, type en serienummer.
Gebruik altijd originele reserveonderdelen.

Ondersteuning / Hulp
Als u hulp nodig heeft of vragen heeft over de toepassing, bediening, onderhoud of onderdelen voor uw product:

• Bezoek onze website: www.husqvarna.com
• Bel ons gratis: 1-800-487-5951

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna YTH21546 - Handleiding Zitmaaier

Beschikbare talen
