Husqvarna YTH22V46 - Handleiding zitmaaier

Inhoud

1 PRODUCTSPECIFICATIES
2 VERANTWOORDELIJKHEDEN VAN DE KLANT
3 HULP BIJ ONDERSTEUNING
4 NIET-GEMONTEERDE ONDERDELEN
5 MONTAGE
6 WERKING
7 ONDERHOUD
8 SERVICE EN AFSTELLINGEN
9 OPSLAG
10 PROBLEEMOPLOSSING

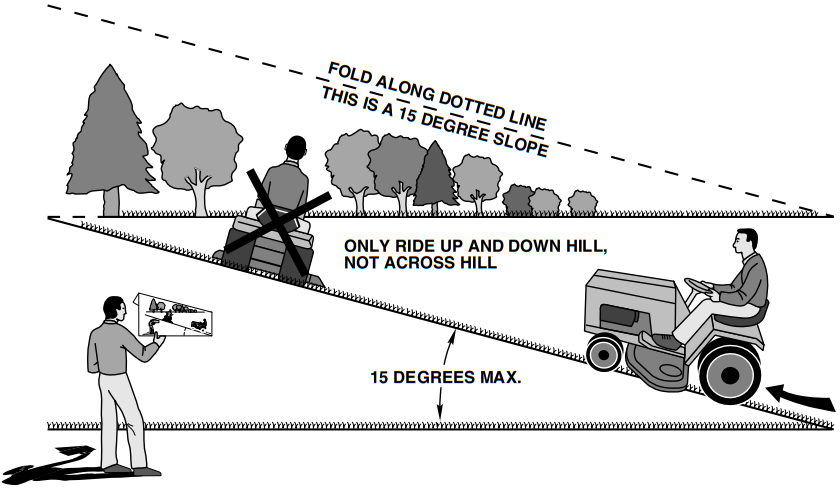

11 SUGGESTIES VOOR HET BEPALEN VAN HELLINGEN VOOR VEILIG GEBRUIK
12 VEILIGHEIDSREGELS
13 Referenties
14 Download handleiding
15 In andere talen

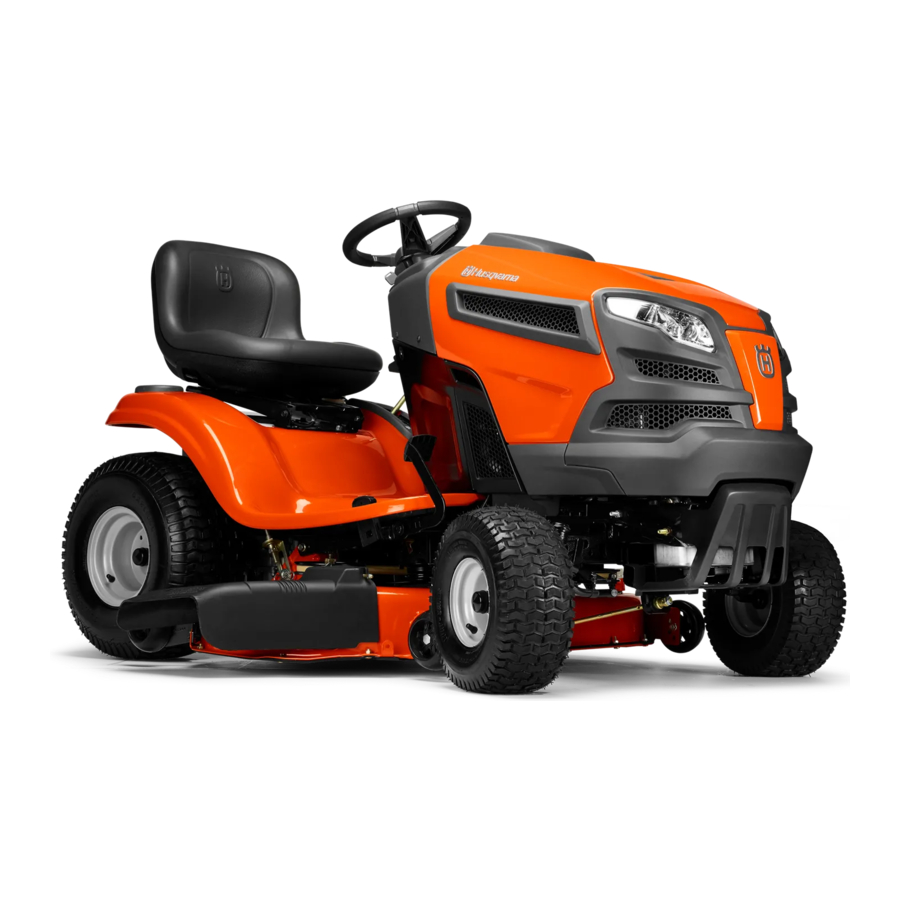

Husqvarna YTH22V46 zitmaaier

PRODUCTSPECIFICATIES

Benzine capaciteit en type:	2,5 gallon (9,46 L) Loodvrije normale benzine
Olie Type: (API: SJ-SN)	SAE 30 (boven 0°C) SAE 5W30 (boven 0°C)
Olie Capaciteit:	met filter:	64 oz. (1,89 L)
	zonder filter:	60 oz. (1,77 L)
Bougie:	Champion XC12YC Gap: .030"(0,76 mm)
Bougie Aanhaalmoment:	180 lb-in (20 Nm)
Oplaadsysteem:	3 Ampère batterij 5 Ampère koplampen
Batterij:	Amp/uur:	28
	Min. CCA:	230
	Kastmaat:	U1R
Aanhaalmoment mesbout:	45-55 FT. LBS. (62-75 Nm)

VERANTWOORDELIJKHEDEN VAN DE KLANT

Lees en neem de veiligheidsregels in acht.
Volg een regelmatig schema bij het onderhouden, verzorgen en gebruiken van uw tractor.
Volg de instructies onder de secties "Onderhoud" en "Opslag" van deze handleiding.
Draag de juiste persoonlijke beschermingsmiddelen (PBM) tijdens het bedienen van deze machine, inclusief (minimaal) stevig schoeisel, oogbescherming en gehoorbescherming. Ga niet maaien in een korte broek en/of open schoenen.
Laat altijd iemand weten dat u buiten aan het maaien bent.

Deze tractor is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterde bos-, struik- of met gras begroeide grond, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetgeving (indien van toepassing). Als een vonkenvanger wordt gebruikt, moet deze door de gebruiker in goede staat worden gehouden.
Een vonkenvanger voor de uitlaat is verkrijgbaar via uw dichtstbijzijnde erkende servicecentrum/-afdeling.
In de staat Californië is het bovenstaande wettelijk verplicht (sectie 4442 van de California Public Resources Code). Andere staten hebben mogelijk vergelijkbare wetten. Federale wetten zijn van toepassing op federale gronden.

HULP BIJ ONDERSTEUNING

Als u hulp nodig heeft of vragen heeft over de toepassing, bediening, onderhoud of onderdelen voor uw product:

Bezoek onze website: www.husqvarna.com
Bel ons gratis: 1-800-487-5951

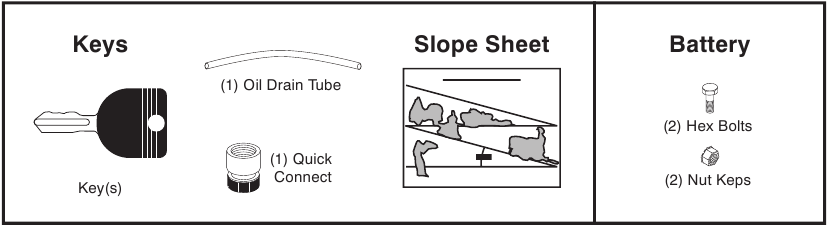

NIET-GEMONTEERDE ONDERDELEN

MONTAGE

Uw nieuwe tractor is in de fabriek geassembleerd, met uitzondering van de onderdelen die niet zijn geassembleerd voor transportdoeleinden.

BENODIGDE GEREEDSCHAPPEN VOOR MONTAGE

Een dopsleutelset maakt de montage eenvoudiger. Standaard sleutelmaten worden vermeld.
(1) 1/2" sleutel
Bandenspanningsmeter
(2) 7/16" sleutels
Stanleymes
Tang

Wanneer in deze handleiding over de rechter- of linkerhand wordt gesproken, wordt bedoeld wanneer u zich in de bedieningspositie bevindt (zittend achter het stuur).

HET PRODUCT UIT DE DOOS HALEN

DOOS UITPAKKEN

Verwijder alle toegankelijke losse onderdelen en dozen met onderdelen uit de doos.
Snijd langs de stippellijnen op alle vier de panelen van de doos. Verwijder de eindpanelen en leg de zijpanelen plat.
Controleer op extra losse onderdelen of dozen en verwijder deze.

VOORDAT U HET PRODUCT VAN DE PALLET VERWIJDERT

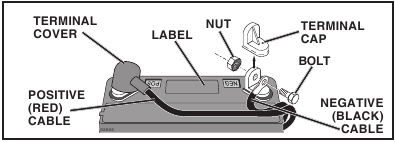

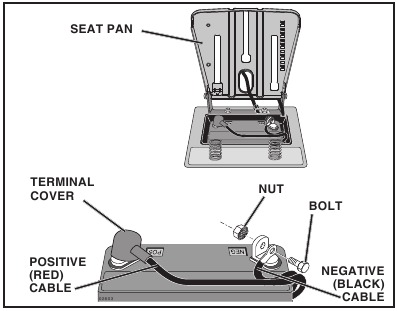

ACCU AANSLUITEN

Sluit de accupolen niet kort door een sleutel of een ander voorwerp tegelijkertijd beide polen te laten raken. Verwijder metalen armbanden, horlogebandjes, ringen, enz. voordat u de accu aansluit. De positieve pool moet eerst worden aangesloten om vonken door onbedoelde aarding te voorkomen.

OPMERKING: Als deze batterij in gebruik wordt genomen na de maand en het jaar die op het etiket staan aangegeven (het etiket bevindt zich tussen de polen), laad de batterij dan minimaal één uur op met 6-10 ampère. (Zie "BATTERIJ" in het onderhoudsgedeelte van deze handleiding voor oplaadinstructies.)

Bepaal de locatie van de batterij. De batterij bevindt zich onder de stoel of de motorkap.
Til de stoel of de motorkap omhoog.
Verwijder de twee poolklemdoppen en gooi ze weg.
Sluit eerst de RODE batterijkabel aan op de positieve (+) pool met bout en moer zoals afgebeeld. Draai stevig vast. Schuif de poolafdekking over de pool.
Sluit de ZWARTE aardingskabel aan op de negatieve (-) pool met de overgebleven bout en moer. Draai stevig vast.
Laat de stoel of de motorkap zakken.

OPMERKING: Zie voor de installatie van de batterij "BATTERIJ VERVANGEN" in het gedeelte Service en Afstellingen in deze handleiding.

STOEL AFSTELLEN

Ga op de stoel zitten.
Til de verstelhendel (A) omhoog en verschuif de stoel totdat een comfortabele positie is bereikt waarin u het koppelings-/rempedaal helemaal kunt intrappen.
Laat de hendel los om de stoel in de juiste positie te vergrendelen.

OPMERKING: U kunt uw tractor nu van de pallet rollen. Volg de onderstaande instructies om de tractor van de pallet te verwijderen.

Lees, begrijp en volg alle instructies in het bedieningsgedeelte van deze handleiding voordat u begint. Zorg ervoor dat de tractor zich in een goed geventileerde ruimte bevindt. Zorg ervoor dat het gebied voor de tractor vrij is van andere mensen en voorwerpen.

DE EENHEID VAN DE PALLET ROLLEN

Zie het bedieningsgedeelte voor de locatie en functie van de bedieningselementen

Zet de hefhendel van het hulpstuk in de hoogste stand.
Laat de parkeerrem los door het koppelings-/rempedaal in te drukken.
Zet de vrijloopbediening in de "transmissie ontkoppeld"-stand (zie "TRANSPORT" in het bedieningsgedeelte van deze handleiding).
Rol de tractor voorwaarts van de pallet.
Verwijder de band die de deflector omhoog tegen de tractor houdt.

Ga verder met de volgende instructies.

BANDENSPANNING CONTROLEREN

De banden van uw tractor waren in de fabriek te hard opgepompt voor transportdoeleinden. De juiste bandenspanning is belangrijk voor de beste maaiprestaties.

Verlaag de bandenspanning tot de PSI die op de banden staat aangegeven.

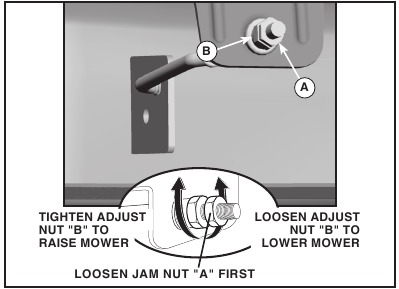

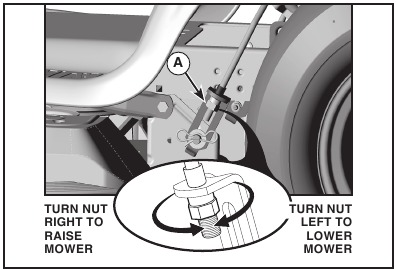

MAAIDEK VLAKHEID CONTROLEREN

Voor de beste maa resultaten moet de maaierbehuizing goed waterpas staan. Zie "MAAIDEK VLAK STELLEN" in het gedeelte Service en Afstellingen van deze handleiding.

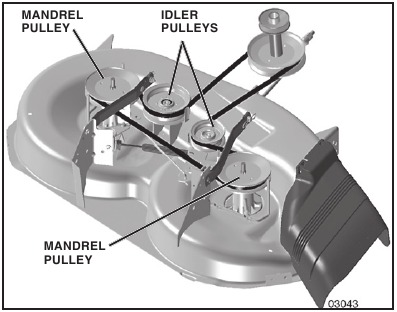

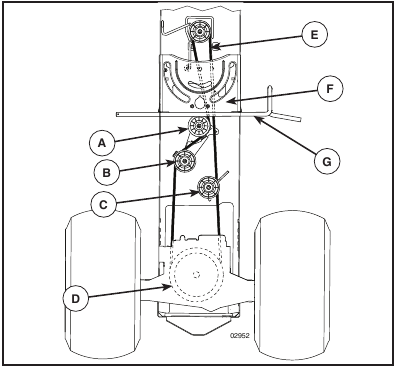

CONTROLEER DE JUISTE POSITIE VAN ALLE RIEMEN

Zie de afbeeldingen die worden weergegeven voor het vervangen van de aandrijfriemen van de beweging en het maaimes in het gedeelte Service en Afstellingen van deze handleiding. Controleer of de riemen correct zijn geleid.

REMSYSTEEM CONTROLEREN

Nadat u heeft geleerd hoe u uw tractor moet bedienen, controleert u of de rem goed werkt. Zie "REM CONTROLEREN" in het gedeelte Service en Afstellingen van deze handleiding.

CHECKLIST
VOORDAT U UW NIEUWE TRACTOR BEDIENDE, WILLEN WE ERVOOR ZORGEN DAT U DE BESTE PRESTATIES EN TEVREDENHEID VAN DIT KWALITEITSPRODUCT ONTVANGT.
BEKIJK DE VOLGENDE CHECKLIST:

Alle montage-instructies zijn voltooid.
Geen losse onderdelen meer in de doos.
De batterij is correct voorbereid en opgeladen.
De stoel is comfortabel afgesteld en stevig vastgedraaid.
Alle banden zijn correct opgepompt. (Voor transportdoeleinden waren de banden in de fabriek te hard opgepompt.)
Zorg ervoor dat het maaidek goed waterpas staat van links naar rechts/van voor naar achter voor de beste maa resultaten. (De banden moeten correct zijn opgepompt om waterpas te stellen.)
Controleer de maaier- en aandrijfriemen. Zorg ervoor dat ze correct om de katrollen en in alle riemgeleiders zijn geleid.
Controleer de bedrading. Controleer of alle aansluitingen nog steeds vastzitten en de draden goed zijn vastgeklemd.
Voordat u met de tractor gaat rijden, moet u ervoor zorgen dat de vrijloopbediening in de "TRANSMISSIE INGESCHAKELD"-stand staat. (Zie "TRANSPORT" in het bedieningsgedeelte van deze handleiding.)

BESTEED TIJDENS HET LEREN GEBRUIKEN VAN UW TRACTOR EXTRA AANDACHT AAN DE VOLGENDE BELANGRIJKE PUNTEN:

Het motoroliepeil is correct.
De brandstoftank is gevuld met verse, schone, normale loodvrije benzine.
Raak vertrouwd met alle bedieningselementen, hun locatie en functies. Bedien ze voordat u de motor start.
Zorg ervoor dat het remsysteem in veilige staat verkeert.
Zorg ervoor dat het Operator Aanwezigheidssysteem en het Achteruit Rijsysteem (ROS) correct werken. (Zie de bedienings- en onderhoudsgedeelten in deze handleiding.)
Het is belangrijk om de transmissie te ontluchten voordat u uw tractor voor de eerste keer gebruikt. Volg de juiste start- en transmissie-ontluchtingsinstructies. (Zie "MOTOR STARTEN" en "TRANSMISSIE ONTLUCHTEN" in het bedieningsgedeelte van deze handleiding.)

WERKING

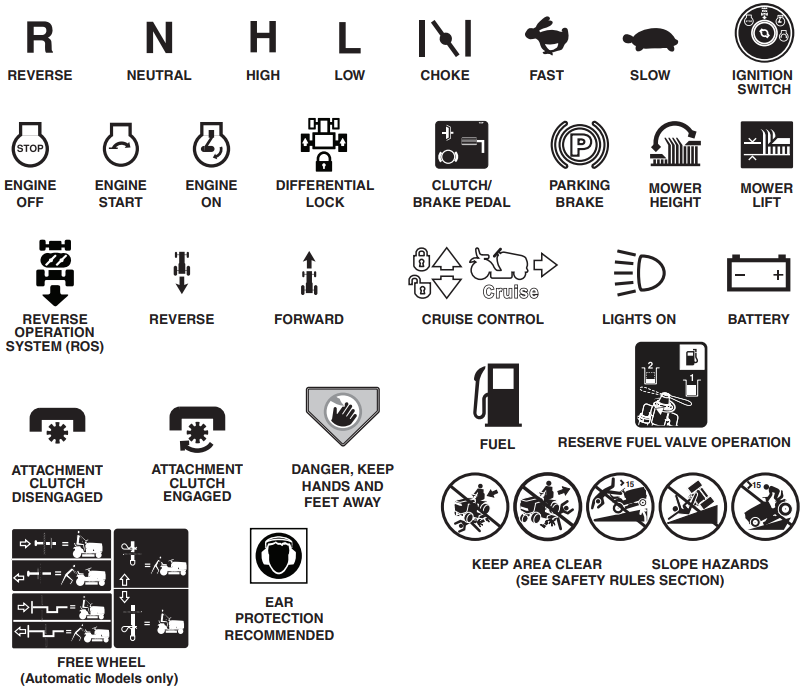

Deze symbolen kunnen op uw tractor of in de bij het product geleverde documentatie voorkomen. Leer en begrijp hun betekenis.

Het niet opvolgen van de instructies kan leiden tot ernstig letsel of de dood. Het veiligheidswaarschuwingssymbool wordt gebruikt om veiligheidsinformatie te identificeren over gevaren die kunnen leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

geeft een gevaar aan dat, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot licht of matig letsel.

indien gebruikt zonder het waarschuwingssymbool, geeft dit een situatie aan die kan leiden tot schade aan de tractor en/of motor.

HETE OPPERVLAKKEN geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

BRAND geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

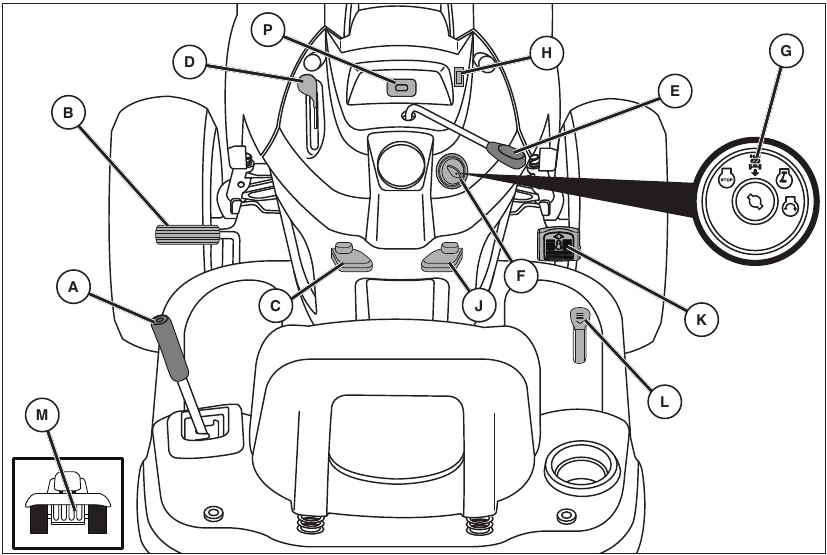

KEN UW APPARAAT

LEES DEZE HANDLEIDING EN VEILIGHEIDSVOORSCHRIFTEN VOORDAT U UW TRACTOR GAAT BEDIENEN
Vergelijk de afbeeldingen met uw tractor om vertrouwd te raken met de locaties van verschillende bedieningselementen en aanpassingen. Bewaar deze handleiding voor toekomstig gebruik.

Onze tractoren voldoen aan de toepasselijke veiligheidsnormen van het American National Standards Institute.

HEFBOOM VOOR HET OPHEFFEN VAN HET HULPSTUK - Wordt gebruikt om de maaier of andere hulpstukken die op uw tractor zijn gemonteerd, omhoog en omlaag te brengen.
REMPEDAAL - Wordt gebruikt om de tractor te remmen en de motor te starten.
PARKEERREMHENDEL - Vergrendelt het koppelings-/rempedaal in de remstand.
GASREGELAAR - Wordt gebruikt voor het starten en regelen van het motortoerental.
SCHAKELAAR KOPPELING HULPSTUK - Wordt gebruikt om de maaiblades of andere hulpstukken die op uw tractor zijn gemonteerd, in te schakelen.
CONTACTSCHAKELAAR - Wordt gebruikt voor het starten en stoppen van de motor.
ACHTERUITRIJ SYSTEEM (ROS) "ON" (AAN) POSITIE - Maakt de bediening van de maaier of een ander aangedreven hulpstuk mogelijk tijdens het achteruitrijden.
LICHTSCHAKELAAR - Schakelt de koplampen aan en uit.

CRUISE CONTROL HENDEL - Wordt gebruikt om de voorwaartse beweging van de tractor in te stellen op de gewenste snelheid zonder het voorwaartse aandrijpedaal ingedrukt te houden.
VOORWAARTS AANDRIJFPEDAAL - Wordt gebruikt voor de voorwaartse beweging van de tractor.
ACHTERWAARTS AANDRIJFPEDAAL - Wordt gebruikt voor de achterwaartse beweging van de tractor.
VRIJLOOPBEDIENING - Ontkoppelt de transmissie voor het duwen of langzaam slepen van de tractor met de motor uit.

SERVICE MINDER/URENTELLER - Geeft aan wanneer service vereist is voor de motor en maaier.

De bediening van een tractor kan ertoe leiden dat er vreemde voorwerpen in de ogen worden geslingerd, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of oogbeschermers tijdens het bedienen van uw tractor of het uitvoeren van aanpassingen of reparaties. Wij adviseren een standaard veiligheidsbril of een breedbeeld veiligheidsmasker over een bril.

HOE U UW PRODUCT GEBRUIKT

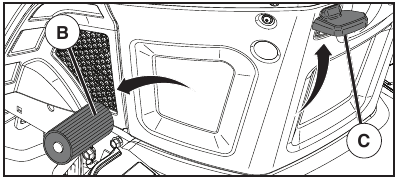

OM DE PARKEERREM TE ACTIVEREN

Uw tractor is uitgerust met een schakelaar die de aanwezigheid van de bestuurder detecteert. Wanneer de motor draait, wordt elke poging van de bestuurder om de stoel te verlaten zonder eerst de parkeerrem te activeren, de motor uitgeschakeld.

Duw het rempedaal (B) helemaal naar beneden en houd het vast.
Trek de parkeerremhendel (C) omhoog en houd vast, laat de druk van het rempedaal (B) los en laat vervolgens de parkeerremhendel los. Het pedaal moet in de remstand blijven staan. Zorg ervoor dat de parkeerrem de tractor goed vasthoudt.

STOPPEN

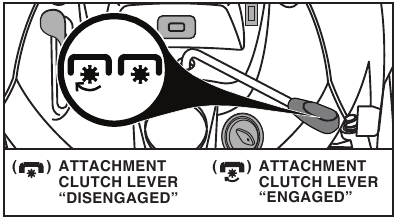

MAAIBOEKEN -

Om de maaibladen te stoppen, plaatst u de koppeling van het aanbouwdeel in de stand "UITGESCHAKELD" ("DISENGAGED") ( ).

( ) KOPPELING AANBOUWDEEL "UITGESCHAKELD" ("DISENGAGED")
( ) KOPPELING AANBOUWDEEL "INGESCHAKELD" ("ENGAGED")

AANDRIJVING -

Om de aandrijving te stoppen, duwt u het rempedaal volledig in de "REM" ("BRAKE") stand.

DE PEDALEN VOOR VOORUIT EN ACHTERUIT KEREN TERUG NAAR DE NEUTRALE STAND WANNEER ZE NIET WORDEN INGEDRUKT.

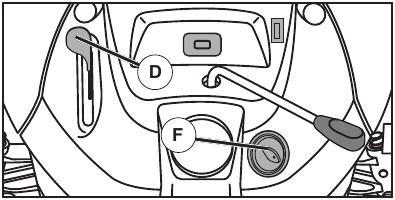

MOTOR -

Verplaats de gashendel (D) tussen de halve en de volle snelheid (snel) ("fast") positie.

OPMERKING: Als u de gashendel niet tussen de halve en de volle snelheid (snel) ("fast") positie verplaatst voordat u stopt, kan de motor "terugschieten" ("backfire").

Draai de contactsleutel (F) naar de "STOP" (STOP) positie en verwijder de sleutel. Verwijder altijd de sleutel wanneer u de tractor verlaat om ongeoorloofd gebruik te voorkomen.
Gebruik nooit de startpositie voor koud weer om de motor te stoppen.

HET ACHTERLATEN VAN DE CONTACTSCHAKELAAR IN EEN ANDERE STAND DAN "STOP" (STOP) ZORGT ERVOOR DAT DE BATTERIJ LEEGLOOPT (DOOD).

OPMERKING: Onder bepaalde omstandigheden, wanneer de tractor stationair draait met draaiende motor, kunnen hete uitlaatgassen van de motor "bruinkleuring" ("browning") van het gras veroorzaken. Om deze mogelijkheid te voorkomen, moet u de motor altijd stoppen wanneer u de tractor op grasvelden stopt.

Stop de tractor altijd volledig, zoals hierboven beschreven, en zet de parkeerrem vast voordat u de bestuurderspositie verlaat.

OM DE GASBEDIENING TE GEBRUIKEN

Laat de motor altijd op volle snelheid (snel) ("fast") draaien.

Het laten draaien van de motor met minder dan volle snelheid (snel) ("fast") vermindert het rendement van de motor.
Volle snelheid (snel) ("fast") biedt de beste maaiprestaties.

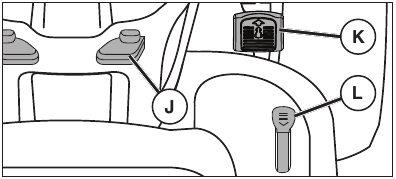

OM VOORUIT EN ACHTERUIT TE BEWEGEN

De richting en snelheid van de beweging wordt geregeld door de pedalen voor vooruit en achteruit.

Start de tractor en laat de parkeerrem los.
Duw langzaam het pedaal voor vooruit (K) of achteruit (L) in om de beweging te starten. De snelheid over de grond neemt toe naarmate het pedaal verder wordt ingetrapt.

OM DE CRUISECONTROL TE GEBRUIKEN

De cruise control functie kan alleen worden gebruikt voor vooruit rijden. Zie bovenstaande afbeelding.

SYSTEEMKENMERKEN
De cruise control mag alleen worden gebruikt tijdens het maaien of transporteren op relatief gladde, rechte oppervlakken. Andere omstandigheden, zoals trimmen bij lage snelheden, kunnen ervoor zorgen dat de cruise control wordt uitgeschakeld. Gebruik de cruise control niet op hellingen, ruw terrein of tijdens het trimmen of draaien.

Terwijl het pedaal voor vooruit is ingedrukt tot de gewenste snelheid, trekt u de cruise control hendel (J) omhoog en houdt u deze vast terwijl u uw voet van het pedaal haalt en laat u de hendel los.

Om de cruise control uit te schakelen, duwt u het rempedaal in of tikt u op het pedaal voor vooruit.

OM DE MAAIHOOGTE VAN DE MAAIER AAN TE PASSEN

De positie van de hefboom van de aanbouwdelen (A) bepaalt de maaihoogte.

Plaats de hefboom van het aanbouwdeel in de gewenste gleuf voor de maaihoogte.

Het maaihoogtebereik is ongeveer 25,4 tot 101,6 mm (1 tot 4"). De hoogtes worden gemeten vanaf de grond tot de punt van het mes terwijl de motor niet draait. Deze hoogtes zijn bij benadering en kunnen variëren afhankelijk van de bodemgesteldheid, de hoogte van het gras en de soorten gras die worden gemaaid.

Het gemiddelde gazon moet tijdens het koele seizoen tot ongeveer 63,5 mm (2-1/2") worden gemaaid en tijdens de hete maanden tot meer dan 76,2 mm (3"). Voor een gezonder en mooier gazon maait u vaak en na een matige groei.
Voor de beste maaiprestaties moet gras met een hoogte van meer dan 152,4 mm (6") twee keer worden gemaaid. Maak de eerste snede relatief hoog; de tweede tot de gewenste hoogte.

OM DE STEUNWIELEN AAN TE PASSEN

De steunwielen zijn correct afgesteld wanneer ze iets van de grond zijn wanneer de maaier zich op de gewenste maaihoogte in de werkstand bevindt. De steunwielen houden het dek dan in de juiste positie om te helpen voorkomen dat de hoofdhuid in de meeste terreinomstandigheden wordt gescalpeerd.

OPMERKING: Stel de steunwielen af met de tractor op een vlakke ondergrond.

Pas de maaier aan op de gewenste maaihoogte. (Zie "OM DE MAAIHOOGTE VAN HET APPARAAT AAN TE PASSEN" in het bedieningsgedeelte van deze handleiding.)
Met de maaier in de gewenste maaihoogtepositie moeten de steunwielen zo worden gemonteerd dat ze iets van de grond zijn. Installeer het steunwiel in het juiste gat, zoals afgebeeld, en draai het stevig vast.
Herhaal dit voor de andere kant en installeer het steunwiel in hetzelfde verstelgat.

DE MAAIER BEDIENEN

Uw tractor is uitgerust met een schakelaar die de aanwezigheid van de bestuurder detecteert. Elke poging van de bestuurder om de stoel te verlaten met de motor aan en de koppeling van het aanbouwdeel ingeschakeld, schakelt de motor uit. U moet volledig en centraal in de stoel blijven zitten om te voorkomen dat de motor aarzelt of afslaat wanneer u uw machine op ruw, glooiend terrein of heuvels bedient.

Selecteer de gewenste maaihoogte. (Zie "OM DE MAAIHOOGTE VAN HET APPARAAT AAN TE PASSEN".)
Start de maaibladen door de koppeling van het aanbouwdeel in te schakelen.

OM DE MAAIBOEKEN TE STOPPEN

Schakel de koppeling van het aanbouwdeel uit.

Bedien de maaier niet zonder de hele grasvanger, op maaiers die hiermee zijn uitgerust, of de afvoergoot op zijn plaats

ACHTERUITRIJ SYSTEEM (ROS)

Uw tractor is uitgerust met een achteruitrijsysteem (Reverse Operation System - ROS). Elke poging van de bestuurder om achteruit te rijden met de koppeling van het aanbouwdeel ingeschakeld, schakelt de motor uit, tenzij de contactsleutel in de ROS "ON" (AAN) positie staat.

Achteruitrijden met de koppeling van het aanbouwdeel ingeschakeld tijdens het maaien wordt ten zeerste afgeraden. Het inschakelen van de ROS "ON" (AAN), om achteruitrijden met de koppeling van het aanbouwdeel ingeschakeld mogelijk te maken, mag alleen worden gedaan wanneer de bestuurder besluit dat het noodzakelijk is om de machine met het aanbouwdeel ingeschakeld te herpositioneren. Maai niet achteruit tenzij het absoluut noodzakelijk is.

HET ACHTERUITRIJ SYSTEEM GEBRUIKEN -
Gebruik het alleen als u zeker weet dat er geen kinderen of andere omstanders het maaigebied betreden.

Duw het rempedaal helemaal naar beneden.
Draai met draaiende motor de contactsleutel tegen de klok in naar de ROS "ON" (AAN) positie.
Kijk naar beneden en achterom voor en tijdens het achteruitrijden.
Duw langzaam het pedaal voor achteruitrijden in om de beweging te starten.
Wanneer het gebruik van de ROS niet langer nodig is, draait u de contactsleutel met de klok mee naar de motor "ON" (AAN) positie.

OM OP HELLINGEN TE WERKEN

Rijd niet omhoog of omlaag op hellingen met een hellingshoek van meer dan 15° en rijd niet over een helling.

Kies de laagste snelheid voordat u heuvels op of af gaat.
Vermijd stoppen of veranderen van snelheid op heuvels.
Als stoppen absoluut noodzakelijk is, duw het rempedaal snel in de remstand en zet de parkeerrem vast.
Om de beweging opnieuw te starten, laat u de parkeerrem en het rempedaal langzaam los.
Duw langzaam het juiste aandrijfpendaal in de laagste stand.
Maak alle bochten langzaam.

VOOR TRANSPORT

Wanneer u uw tractor duwt of sleept, zorg er dan voor dat de transmissie is uitgeschakeld door de vrijloopbediening in de vrijloopstand te plaatsen. De vrijloopbediening bevindt zich op de achterste trekhaak van de tractor.

Breng de hefinrichting met de hefinrichting omhoog in de hoogste stand.
Trek de vrijloopbediening naar buiten en in de sleuf en laat deze los zodat deze in de uitgeschakelde positie wordt gehouden.
Duw of sleep de tractor niet met meer dan 3,2 km/u (2 mph).
Om de transmissie opnieuw in te schakelen, voert u de bovenstaande procedure in omgekeerde volgorde uit.

OPMERKING: Om te voorkomen dat de motorkap beschadigd raakt bij het vervoeren van uw tractor op een vrachtwagen of aanhanger, moet u ervoor zorgen dat de motorkap gesloten en aan de tractor is bevestigd. Gebruik een geschikt middel om de motorkap aan de tractor vast te maken (touw, koord, enz.).

HET SLEPEN VAN KARREN EN ANDERE AANBOUWWERKTUIGEN

Sleep alleen de aanbouwdelen die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Een te zware lading op een helling is gevaarlijk. Banden kunnen de grip op de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

SERVICE MINDER/URENTELLER

Service Minder toont het totale aantal uren dat de motor heeft gedraaid en geeft aan wanneer de motor of maaier onderhoud nodig heeft. Na elke 50 bedrijfsuren blijft het oliekannetje 2 uur branden. Zie het hoofdstuk Onderhoud van deze handleiding voor het onderhouden van de motor en maaier.

OPMERKING: Service Minder draait wanneer de motor draait of de SmartSwitch actief (ontgrendeld) is.

VOOR HET STARTEN VAN DE MOTOR

CONTROLEER HET MOTOROLIEPEIL

De motor van uw tractor is vanuit de fabriek verzonden en is al gevuld met zomerolie.

Controleer de motorolie met de tractor op een vlakke ondergrond.
Verwijder de olievuldop/peilstok en veeg deze schoon, plaats de peilstok terug en draai de dop stevig vast, wacht een paar seconden, verwijder en lees het oliepeil af. Voeg indien nodig olie toe tot de "FULL" (VOL) markering op de peilstok is bereikt. Niet te vol gieten.
Voor gebruik bij koud weer moet u de olie vervangen om het starten te vergemakkelijken. (Zie "OLIEVISCOSITEITSTABEL" in het hoofdstuk Onderhoud van deze handleiding.)
Zie het hoofdstuk Onderhoud in deze handleiding voor het verversen van de motorolie.

BENZINE BIJVULLEN

Vul de brandstoftank tot de onderkant van de vulhals. Niet te vol gieten. Gebruik verse, schone, gewone benzine met een minimum van 87 octaan. Meng geen olie met benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt om de versheid van de brandstof te garanderen.

Veeg eventuele gemorste olie of brandstof weg. Bewaar, morst of gebruik geen benzine in de buurt van open vuur.

WANNEER U WERKT BIJ TEMPERATUREN ONDER 0 °C (32 °F), GEBRUIK DAN VERSE, SCHONE WINTERBENZINE OM EEN GOEDE START BIJ KOUD WEER TE VERZEKEREN.

Brandstoffen gemengd met alcohol (zogenoemde gasohol of met gebruik van ethanol of methanol) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure benzine kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Laat de benzinetank leeglopen, start de motor en laat hem draaien tot de brandstofleidingen en de carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Zie Opslaginstructies voor aanvullende informatie. Gebruik nooit motor- of carburateurreinigingsproducten in de brandstoftank, omdat dit permanente schade kan veroorzaken. Brandstofstabilisator is een aanvaardbaar alternatief om de vorming van brandstofgomafzettingen tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat. Laat de motor minstens 10 minuten draaien nadat u de stabilisator hebt toegevoegd, zodat de stabilisator de carburateur kan bereiken. Leeg de benzinetank en de carburateur niet als u brandstofstabilisator gebruikt.

DE MOTOR STARTEN

Wanneer de motor voor de eerste keer wordt gestart of wanneer de motor zonder brandstof is komen te zitten, duurt het extra lang voordat de brandstof van de tank naar de motor wordt verplaatst.

Zorg ervoor dat de vrijloopbediening in de ingeschakelde (engaged) stand van de transmissie staat.
Zit op de stoel in de bedieningspositie, druk het rempedaal in en zet de parkeerrem aan.
Zet de aankoppelingskoppeling in de "DISENGAGED" (UITGESCHAKELD) stand.
Zet de gashendel in de choke stand.

OPMERKING: Lees voor het starten de procedures voor warm en koud starten hieronder.

Steek de sleutel in het contact en draai de sleutel met de klok mee naar de "START" (START) stand en laat de sleutel los zodra de motor start. Laat de starter niet langer dan vijftien seconden per minuut continu draaien. Als de motor na verschillende pogingen niet start, zet de gashendel in de snelle stand, wacht een paar minuten en probeer het opnieuw. Als de motor nog steeds niet start, zet de gashendel terug in de choke stand en probeer het opnieuw.

STARTEN BIJ WARM WEER (10°C/50°F en hoger)

Wanneer de motor start, zet de gashendel in de snelle stand.
De hulpstukken en de aandrijving kunnen nu worden gebruikt. Als de motor de belasting niet accepteert, start u de motor opnieuw en laat u hem een minuut warmdraaien met behulp van de choke zoals hierboven beschreven.

STARTEN BIJ KOUD WEER (10°C/50°F en lager)

Wanneer de motor start, laat u de motor draaien met de gashendel in de choke stand totdat de motor ruw draait en zet u de gashendel vervolgens in de snelle stand. Dit kan een opwarmperiode van enkele seconden tot enkele minuten vereisen, afhankelijk van de temperatuur.

AUTOMATISCHE TRANSMISSIE OPWARMEN

Voordat u met het apparaat bij koud weer gaat rijden, moet de transmissie als volgt worden opgewarmd:
- Zorg ervoor dat de tractor op een vlakke ondergrond staat.
- Laat de parkeerrem los en laat de rem langzaam terugkeren naar de bedieningspositie.
- Wacht een minuut totdat de transmissie is opgewarmd. Dit kan tijdens de opwarmperiode van de motor gebeuren.
De hulpstukken kunnen ook worden gebruikt tijdens de opwarmperiode van de motor nadat de transmissie is opgewarmd.

TRANSMISSIE ONTLUCHTEN

Schakel de vrijloophendel nooit in of uit terwijl de motor draait.

Om een goede werking en prestatie te garanderen, wordt aanbevolen om de transmissie te ontluchten voordat u de tractor voor de eerste keer gebruikt. Deze procedure verwijdert eventuele opgesloten lucht in de transmissie die zich tijdens de verzending van uw tractor kan hebben ontwikkeld.

MOCHT UW TRANSMISSIE MOETEN WORDEN VERWIJDERD VOOR SERVICE OF VERVANGING, DAN MOET DEZE NA HERINSTALLATIE WORDEN ONTLUCHT VOORDAT U DE TRACTOR GEBRUIKT.

Plaats de tractor veilig op een vlakke ondergrond - die vrij en open is - met de motor uit en de parkeerrem ingeschakeld.
Schakel de transmissie uit door de vrijloopbediening in de uitgeschakelde stand te zetten. (Zie "VOOR TRANSPORT" in dit deel van de handleiding.)
Ga op de tractorstoel zitten en start de motor. Nadat de motor draait, zet u de gashendel in de langzame stand. Schakel de parkeerrem uit.

Op elk moment tijdens stap 4 kan er beweging van de aandrijfwielen zijn.

Druk het voorwaartse pedaal volledig in, houd dit vijf (5) seconden vast en laat het pedaal los. Druk het achteruitpedaal volledig in, houd dit vijf (5) seconden vast en laat het pedaal los. Herhaal deze procedure drie (3) keer.
Zet de motor uit en zet de parkeerrem aan.
Schakel de transmissie in door de vrijloopbediening in de ingeschakelde stand te zetten. (Zie "VOOR TRANSPORT" in dit deel van de handleiding.)
Ga op de tractorstoel zitten en start de motor. Nadat de motor draait, zet u de gashendel op halve (1/2) snelheid. Schakel de parkeerrem uit.
Rijd de tractor ongeveer 1,5 meter vooruit en vervolgens 1,5 meter achteruit. Herhaal deze rijprocedure drie keer.

Uw transmissie is nu ontlucht en klaar voor normaal gebruik.

MAAITIPS

Gebruik GEEN sneeuwkettingen wanneer de maaierbehuizing aan de tractor is bevestigd.
De maaier moet goed waterpas staan voor de beste maaiprestaties. Zie "DE MAAIERBEHUIZING WATERPAS ZETTEN" in het hoofdstuk Service en afstellingen van deze handleiding.
De linkerzijde van de maaier moet worden gebruikt voor het trimmen.
Rijd zo dat het maaisel wordt uitgeworpen op het gebied dat is gemaaid. Zorg ervoor dat het gemaaide gebied zich rechts van de tractor bevindt. Dit resulteert in een gelijkmatigere verdeling van het maaisel en een gelijkmatiger maaien.
Begin bij het maaien van grote oppervlakken met het draaien naar rechts, zodat het maaisel wordt afgevoerd van struiken, hekken, opritten, enz. Na een of twee rondes maait u in de tegenovergestelde richting en maakt u bochten naar links tot u klaar bent.
Als het gras extreem hoog is, moet het twee keer worden gemaaid om de belasting en het mogelijke brandgevaar door gedroogd maaisel te verminderen. Maak de eerste snede relatief hoog; de tweede op de gewenste hoogte.
Maai geen gras als het nat is. Nat gras verstopt de maaier en laat ongewenste kluiten achter. Laat het gras drogen voordat u gaat maaien.
Laat de motor altijd op volgas draaien tijdens het maaien om betere maaiprestaties en een goede afvoer van materiaal te garanderen. Regel de rijsnelheid door een lage versnelling te kiezen die de maaiprestaties en de gewenste kwaliteit van de snede geeft.
Selecteer bij het gebruik van hulpstukken een rijsnelheid die geschikt is voor het terrein en de beste prestaties levert van het gebruikte hulpstuk.

ONDERHOUD

ONDERHOUDSSCHEMA		VOOR ELK GEBRUIK	ELKE 8 UUR	ELKE 25 UUR	ELKE 50 UUR	ELKE 100 UUR	ELK SEIZOEN	VOOR OPSLAG
TRACTOR	Controleer de werking van de remmen
	Controleer de bandenspanning
	Controleer de aanwezigheid van de bestuurder en de ROS-systemen
	Controleer op losse bevestigingsmiddelen
	Controleer/vervang de messen van de maaier
	Smeerschema
	Controleer het batterijniveau
	Reinig de batterij en de aansluitklemmen

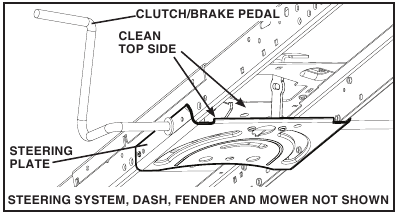

	Reinig vuil van de stuurplaat
	Controleer de koeling van de transaxle
	Controleer of de maaier waterpas staat
	Controleer de V-riemen
MOTOR	Controleer het motoroliepeil
	Ververs de motorolie (modellen met oliefilter)
	Ververs de motorolie (modellen zonder oliefilter)
	Reinig het luchtfilter
	Reinig het luchtscherm
	Inspecteer de geluiddemper/vonkenvanger
	Vervang het oliefilter (indien aanwezig)
	Reinig de koelribben van de motor
	Vervang de bougie
	Vervang de papieren cartridge van het luchtfilter
	Vervang het brandstoffilter

Vaker verversen bij zware belasting of hoge omgevingstemperaturen
Vaker onderhoud uitvoeren bij gebruik in vuile of stoffige omstandigheden.
Vervang de messen vaker bij het maaien in zandgrond.
Niet vereist indien uitgerust met een onderhoudsvrije batterij
Zie Reiniging in het onderhoudsgedeelte.
Inspecteer de geluiddemper om de 50 bedrijfsuren of zes maanden op tekenen van schade. Als er schade wordt geconstateerd, raadpleeg dan de lijst met reparatieonderdelen of neem contact op met uw plaatselijke dealer om een vervangend exemplaar te bestellen.

ALGEMENE AANBEVELINGEN

De garantie op deze tractor dekt geen zaken die zijn blootgesteld aan misbruik of nalatigheid door de bestuurder. Om de volledige waarde van de garantie te ontvangen, moet de bestuurder de tractor onderhouden zoals beschreven in deze handleiding.

Sommige aanpassingen moeten periodiek worden uitgevoerd om uw tractor goed te onderhouden.

Controleer minstens één keer per seizoen of u een van de aanpassingen moet uitvoeren die worden beschreven in het hoofdstuk Onderhoud en afstellingen van deze handleiding.

Minstens één keer per jaar moet u de bougie vervangen, het luchtfilter reinigen of vervangen en de messen en riemen controleren op slijtage. Een nieuwe bougie en een schoon luchtfilter zorgen voor een goede lucht-brandstofverhouding en helpen uw motor beter te lopen en langer mee te gaan.

VOOR ELK GEBRUIK

Controleer het motoroliepeil.
Controleer de werking van de remmen.
Controleer de bandenspanning.
Controleer de aanwezigheid van de bestuurder en de ROS-systemen op een juiste werking.
Controleer op losse bevestigingsmiddelen.

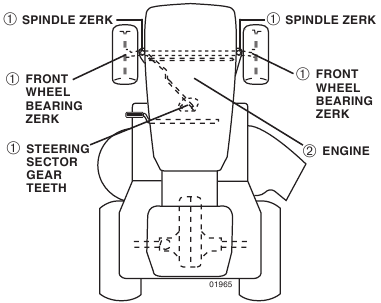

SMEERSCHEMA

Algemeen smeervet
Raadpleeg het gedeelte "MOTOR" van het onderhoud

SMEER DE DRAAIPUNTEN MET SPECIALE NYLONLAGERS NIET. VISKEUZE SMEERMIDDELEN TREKKEN STOF EN VUIL AAN, WAT DE LEVENSDUUR VAN DE ZELFSMEERLAGERS VERKORT. ALS U VINDT DAT ZE MOETEN WORDEN GESMEERD, GEBRUIK DAN SLECHTS ZUINIG EEN DROOG SMEERMIDDEL OP BASIS VAN GRAFIETPOEDER.

TRACTOR

Neem altijd de veiligheidsvoorschriften in acht bij het uitvoeren van onderhoud.

REM WERKING

Als de tractor meer dan vijf (5) voet (1,5 m) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of geplaveide ondergrond, dan moet de rem worden gecontroleerd en afgesteld. (Zie "TO CHECK BRAKE" (REMMEN CONTROLEREN) in de sectie Onderhoud en afstellingen van deze handleiding.)

BANDEN

Zorg voor de juiste luchtdruk in alle banden. (Zie de zijkanten van de banden voor de juiste PSI.)
Houd banden vrij van benzine, olie of chemicaliën voor insectenbestrijding die rubber kunnen beschadigen.
Vermijd stronken, stenen, diepe sporen, scherpe voorwerpen en andere gevaren die bandenschade kunnen veroorzaken.

OPMERKING: Om bandenlekken te dichten en lekke banden door langzame lekken te voorkomen, kan bandendichtmiddel worden gekocht bij uw plaatselijke onderdelenleverancier. Bandendichtmiddel voorkomt ook droogrot en corrosie van de banden.

SYSTEEM VOOR AANWEZIGHEID VAN DE BEDIENER EN ACHTERUITRIJSYSTEEM (ROS)

Zorg ervoor dat het systeem voor aanwezigheid van de bediener en het achteruitrijsysteem correct werken. Als uw tractor niet werkt zoals beschreven, repareer het probleem dan onmiddellijk.

De motor mag niet starten, tenzij het rempedaal volledig is ingetrapt en de bediening van de aankoppelingskoppeling in de uitgeschakelde stand staat.

CONTROLEER HET SYSTEEM VOOR AANWEZIGHEID VAN DE BEDIENER

Wanneer de motor draait, moet elke poging van de bestuurder om de stoel te verlaten zonder eerst de parkeerrem te activeren, de motor uitschakelen.
Wanneer de motor draait en de aankoppelingskoppeling is ingeschakeld, moet elke poging van de bestuurder om de stoel te verlaten, de motor uitschakelen.
De aankoppelingskoppeling mag nooit werken, tenzij de bestuurder op de stoel zit.

CONTROLEER HET ACHTERUITRIJSYSTEEM (ROS)

Wanneer de motor draait met het contactslot in de "ON" (AAN) stand en de aankoppelingskoppeling is ingeschakeld, moet elke poging van de bestuurder om achteruit te schakelen de motor uitschakelen.
Wanneer de motor draait met het contactslot in de ROS "ON" (AAN) stand en de aankoppelingskoppeling is ingeschakeld, mag elke poging van de bestuurder om achteruit te schakelen de motor NIET uitschakelen.

MESONDERHOUD

Voor de beste resultaten moeten de messen van de maaier scherp worden gehouden. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant van uw tractor. Het gebruik van een mes dat niet is goedgekeurd door de fabrikant van uw tractor is gevaarlijk, kan uw tractor beschadigen en uw garantie ongeldig maken.

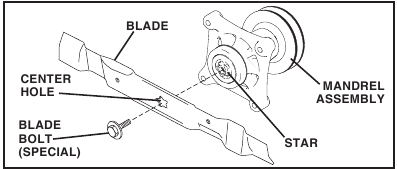

MES VERWIJDEREN

Zet de maaier in de hoogste stand om toegang tot de messen te krijgen.

OPMERKING: Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.

Verwijder de mesbout door deze tegen de klok in te draaien.
Installeer een nieuw of opnieuw geslepen mes met de gestempelde "GRASS SIDE" (GRASKANT) naar de grond gericht.

Om een correcte montage te garanderen, moet het middengat in het mes in lijn liggen met de ster op de mandreleenheid.

Installeer en draai de mesbout stevig vast (62-75 Nm).

SPECIALE MESBOUT IS WARMTEBEHANDELD.

ACCU

Uw tractor heeft een acculaadsysteem dat voldoende is voor normaal gebruik. Het periodiek opladen van de accu met een auto-acculader verlengt echter de levensduur.

Houd de accu en de aansluitingen schoon.
Houd de accubouten stevig vastgedraaid.
Houd kleine ventilatieopeningen open.
Laad op met 6-10 ampère gedurende 1 uur.

OPMERKING: De originele accu op uw tractor is onderhoudsvrij. Probeer niet om doppen of deksels te openen of te verwijderen. Het is niet nodig om het elektrolytniveau toe te voegen of te controleren.

DE ACCU EN AANSLUITINGEN REINIGEN
Corrosie en vuil op de accu en de aansluitingen kunnen ervoor zorgen dat de accu stroom "lekt".

Verwijder de terminalbeschermer.
Koppel eerst de ZWARTE accukabel los, daarna de RODE accukabel en verwijder de accu van de tractor.
Spoel de accu af met gewoon water en droog hem af.
Reinig de aansluitingen en de uiteinden van de accukabels met een draadborstel tot ze helder zijn.
Bedek de aansluitingen met vet of vaseline.
Installeer de accu opnieuw. (Zie "REPLACING BATTERY" (ACCU VERVANGEN) in de sectie Onderhoud en afstellingen van deze handleiding.)

V-RIEMEN

Controleer de V-riemen na 100 bedrijfsuren op slijtage en vervanging indien nodig. De riemen zijn niet verstelbaar. Vervang de riemen als ze door slijtage beginnen te slippen.

TRANSAXLE ONDERHOUD

De ventilator en de koelribben van de transmissie moeten schoon worden gehouden om een goede koeling te garanderen.
Probeer de ventilator of de transmissie niet schoon te maken terwijl de motor draait of terwijl de transmissie heet is. Om mogelijke schade aan de afdichtingen te voorkomen, mag u geen water onder hoge druk of stoom gebruiken om de transmissie te reinigen.

Inspecteer de koelventilator om er zeker van te zijn dat de ventilatorbladen intact en schoon zijn.
Inspecteer de koelribben op vuil, grasresten en andere materialen. Om schade aan de afdichtingen te voorkomen, mag u geen perslucht of een hogedrukspuit gebruiken om de koelribben te reinigen.

TRANSAXLE POMPFLUIDUM

De transaxle is in de fabriek afgedicht en vloeistofonderhoud is niet vereist voor de levensduur van de transaxle. Mocht de transaxle ooit lekken of onderhoud nodig hebben, neem dan contact op met uw dichtstbijzijnde erkende servicecentrum/afdeling.

V-RIEMEN

Controleer de V-riemen na 100 bedrijfsuren op slijtage en vervanging indien nodig. De riemen zijn niet verstelbaar. Vervang de riemen als ze door slijtage beginnen te slippen.

MOTOR

SMERING

Gebruik alleen hoogwaardige detergentolie met API-serviceclassificatie SJ-SN. Selecteer de SAE-viscositeitsklasse van de olie op basis van de verwachte bedrijfstemperatuur.

OPMERKING: Hoewel multigrade-oliën (5W30, 10W30 enz.) het starten bij koud weer verbeteren, leiden ze tot een hoger olieverbruik bij gebruik boven 0°C. Controleer het motoroliepeil vaker om mogelijke motorschade door een te laag oliepeil te voorkomen.

Vervang de olie na elke 50 bedrijfsuren of minstens één keer per jaar als de tractor niet 50 uur in één jaar wordt gebruikt.

Controleer het carteroliepeil voordat u de motor start en na elke acht (8) bedrijfsuren. Draai de olievuldop/peilstok elke keer dat u het oliepeil controleert goed vast.

MOTOROLIE VERVANGEN

Zie bovenstaande afbeelding.
Bepaal het verwachte temperatuurbereik voordat u de olie ververst. Alle olie moet voldoen aan API-serviceclassificatie SJ-SN.

Zorg ervoor dat de tractor op een vlakke ondergrond staat.
Olie loopt gemakkelijker weg als deze warm is.
Vang de olie op in een geschikte container.

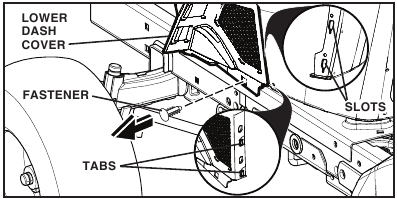

VERWIJDEREN VAN DE ONDERSTE DASHBOARD AFDEKKING

Til de motorkap op.
Verwijder de bevestiging van de onderste dashboard afdekking.

Verwijder de onderste dashboard afdekking voorzichtig om ervoor te zorgen dat de afdekkingstabs niet breken.

Schuif de onderste dashboard afdekking omhoog om de afdekkingstabs los te maken van de taps toelopende sleuven in het onderste dashboard en verwijder deze.
Verwijder de olievuldop/peilstok. Zorg ervoor dat er geen vuil in de motor komt bij het verversen van de olie.

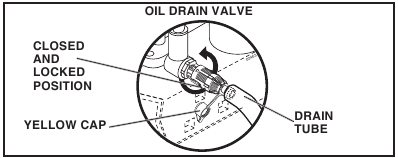

Verwijder de gele dop van het uiteinde van de aftapkraan en installeer de aftapslang op de fitting.
Ontgrendel de aftapkraan door deze naar binnen te duwen en tegen de klok in te draaien.
Trek aan de aftapkraan om te openen.
Nadat de olie volledig is afgetapt, sluit en vergrendel de aftapkraan door deze naar binnen te duwen en met de klok mee te draaien totdat de pen in de vergrendelde positie staat, zoals weergegeven.
Verwijder de aftapslang en plaats de dop terug op de onderste fitting van de aftapkraan.
Vul de motor bij met olie via de olievulpeilstokbuis. Giet langzaam. Niet te vol gieten. Zie het gedeelte "PRODUCTSPECIFICATIES" van deze handleiding voor de geschatte capaciteit.
Gebruik de meter op de olievuldop/peilstok om het niveau te controleren. Zorg ervoor dat de peilstokdop goed is vastgedraaid voor een nauwkeurige aflezing. Houd de olie op de "VOL" (FULL) -lijn op de peilstok. Draai de dop na afloop goed op de buis vast.

MOTOROLIEFILTER

Vervang het motoroliefilter elk seizoen of bij elke andere olieverversing als de tractor meer dan 100 uur in één jaar wordt gebruikt.

OPMERKING: Indien nodig, verwijder de onderste dashboard afdekkingen met behulp van de stappen uit het gedeelte "Verwijderen van de onderste dashboard afdekking" van deze handleiding.

LUCHTFILTER

Uw motor zal niet goed werken met een vuil luchtfilter. Onderhoud de luchtfilter vaker in stoffige omstandigheden.

SCHOON LUCHTSCHERM

Het luchtscherm bevindt zich boven de luchtinlaatventilator bovenop de motor. Het luchtscherm moet vrij worden gehouden van vuil en kaf om motorschade door oververhitting te voorkomen. Reinig met een staalborstel of perslucht om vuil en hardnekkige, gedroogde gomvezels te verwijderen.

MOTOR KOELSYSTEEM

Om een goede koeling te garanderen, moet u ervoor zorgen dat het grasscherm, de koelribben en andere externe oppervlakken van de motor te allen tijde schoon worden gehouden.
Verwijder om de 100 bedrijfsuren (vaker in extreem stoffige, vuile omstandigheden) het ventilatorhuis en andere koelmantels. Reinig de koelribben en externe oppervlakken indien nodig. Zorg ervoor dat de koelmantels opnieuw worden geïnstalleerd.

OPMERKING: Het gebruik van de motor met een verstopt grasscherm, vuile of verstopte koelribben en/of verwijderde koelmantels veroorzaakt motorschade als gevolg van oververhitting.

DEMPER

Inspecteer en vervang een verroeste demper en vonkenvanger (indien aanwezig), omdat dit brandgevaar en/of schade kan veroorzaken.

BOUGIES

Vervang de bougies aan het begin van elk maaiseizoen of na elke 100 bedrijfsuren, afhankelijk van wat zich het eerst voordoet. Het bougietype en de spleetinstelling worden weergegeven in het gedeelte "PRODUCTSPECIFICATIES" van deze handleiding.

IN-LINE BRANDSTOFFILTER

Het brandstoffilter moet één keer per seizoen worden vervangen. Als het brandstoffilter verstopt raakt en de brandstoftoevoer naar de carburateur belemmert, is vervanging vereist.

Verwijder, met een koele motor, het filter en de stekker van de brandstofleiding.
Plaats een nieuw brandstoffilter in de brandstofleiding met de pijl naar de carburateur gericht.
Zorg ervoor dat er geen lekken in de brandstofleiding zijn en dat de klemmen correct zijn geplaatst.
Veeg onmiddellijk gemorste benzine op.

REINIGING

Reinig de motor, batterij, stoel, afwerking, enz. van alle vreemde stoffen.
Verwijder vuil van de stuurplaat. Vuil kan de beweging van de koppelings-/rempedaalschacht belemmeren, waardoor de riem slipt en de aandrijving verloren gaat.

Vermijd alle knelpunten en beweegbare onderdelen.
Houd afgewerkte oppervlakken en wielen vrij van alle benzine, olie, enz.
Bescherm geverfde oppervlakken met autowas.

Behalve de spoelpoort (indien aanwezig), raden we niet aan om een tuinslang of hogedrukreiniger te gebruiken om de buitenkant van uw tractor schoon te maken, tenzij de motor en de transmissie zijn afgedekt om te voorkomen dat er water binnendringt. Water in de motor of transmissie verkort de levensduur van uw tractor. Gebruik perslucht of een bladblazer om gras, bladeren en afval van de buitenkant van de tractor en maaier te verwijderen.

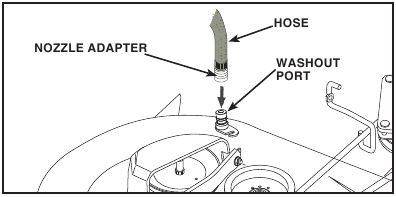

DEK SPOELPOORT

Het dek van uw tractor is uitgerust met een spoelpoort als onderdeel van het dekspoelsysteem. Deze moet na elk gebruik worden gebruikt.

Rijd de tractor naar een vlakke, vrije plek op uw gazon, dicht genoeg bij een waterkraan zodat uw tuinslang erbij kan.

Zorg ervoor dat de uitwerpschacht van de tractor is gericht van uw huis, garage, geparkeerde auto's, enz. Verwijder de opvangbak of mulchkap, indien bevestigd.
Zorg ervoor dat de bediening van de aankoppelingskoppeling in de "UITGESCHAKELDE" (DISENGAGED) positie staat, zet de parkeerrem en zet de motor af.
Draai de spuitmondadapter (verpakt bij de bedieningshandleiding van uw tractor) op het uiteinde van uw tuinslang.
Trek de vergrendelingsring van de spuitmondadapter terug en duw de adapter op de dekspoelpoort aan de linkerkant van het maaidek. Laat de vergrendelingsring los om de adapter op de spuitmond te vergrendelen.

Trek aan de slang om er zeker van te zijn dat de verbinding stevig is.

Zet het water aan.
Terwijl u in de bestuurderspositie op de tractor zit, start u de motor opnieuw en plaatst u de gashendel in de snelle " " positie.

Controleer het gebied nogmaals om er zeker van te zijn dat het gebied vrij is. Zorg ervoor dat er geen kinderen in de buurt zijn tijdens het reinigen van het dek.

Verplaats de bediening van de aankoppelingskoppeling van de tractor naar de "INGESCHAKELDE" (ENGAGED) positie. Blijf in de bestuurderspositie met het maaidek ingeschakeld totdat het dek is schoongemaakt.
Verplaats de bediening van de aankoppelingskoppeling van de tractor naar de "UITGESCHAKELDE" (DISENGAGED) positie. Draai de contactsleutel naar de STOP-positie om de motor van de tractor uit te schakelen. Zet het water uit.
Trek de vergrendelingsring van de spuitmondadapter terug om de adapter los te koppelen van de spuitmondspoelpoort.
Verplaats de tractor naar een droge plaats, bij voorkeur een betonnen of verharde plaats. Plaats de bediening van de aankoppelingskoppeling in de "INGESCHAKELDE" (ENGAGED) positie om overtollig water te verwijderen en om te helpen drogen voordat u de tractor opbergt.

Een gebroken of ontbrekende spoelfitting kan u of anderen blootstellen aan weggeslingerde voorwerpen door contact met het mes.

Vervang de gebroken of ontbrekende spoelfitting onmiddellijk voordat u de maaier opnieuw gebruikt.
Sluit alle gaten in de maaier af met bouten en borgmoeren.

SERVICE EN AFSTELLINGEN

OM ERNSTIG LETSEL TE VOORKOMEN, VOORAFGAAND AAN ELKE SERVICE OF AFSTELLING:

Druk het rempedaal volledig in en zet de parkeerrem vast.
Plaats de aankoppelingskoppeling in de stand "UITGESCHAKELD" (DISENGAGED).
Draai de contactsleutel naar "STOP" en verwijder de sleutel.
Zorg ervoor dat de messen en alle bewegende delen volledig tot stilstand zijn gekomen.
Ontkoppel de bougiekabel van de bougie en plaats de kabel zo dat deze niet in contact kan komen met de bougie.

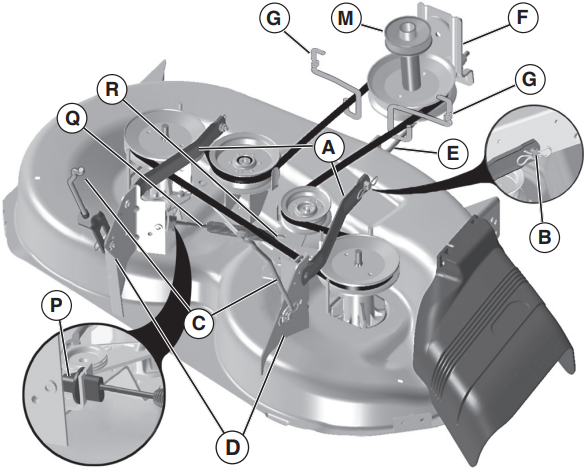

DE MAAIER VERWIJDEREN

ZIJARMEN VAN DE MAAIEROPHANGING
BORGVEER
ACHTERSTE HEFSTANG(EN)
RECHTER ACHTERSTE MAAIBEUGEL
VOORSTE HEFSTANGSAMENSTEL
VOORSTE OPHANGBEUGEL

VOORSTE MAAIBEUGEL
LINKER ACHTERSTE MAAIBEUGEL

SPANSTANG VAN DE RIEM
VERGRENDELINGSBEUGEL
KOPPELINGSSCHIJF VAN DE MOTOR

DEFLECTORSCHILD

ANTI-ZWAAISTANG

VOORSTE PEILWIEL

Plaats de aankoppelingskoppeling in de stand "UITGESCHAKELD" (DIS ENGAGED).
Laat de hefboom van de aankoppeling zakken tot de laagste stand.
Rol de riem van de motorpoelie (M) en riemgeleiders (G).
Duw de behuizingsgeleider (P) en schuif deze uit de beugel.
Verwijder de koppelingskabelveer (Q) van de spanarm (R).
Ontkoppel de voorste stang (E) van de maaier - verwijder de borgveer en de ring.
Ga naar een van beide zijden van de maaier en ontkoppel de maaierophangingsarm (A) van de chassispen (B) en de achterste hefstang (C) van de achterste maaibeugel (D) - verwijder de borgveren en de ringen.
Ga naar de andere kant van de maaier en ontkoppel de ophangingsarm en de achterste hefstang.

NADAT DE ACHTERSTE HEFSTANGEN ZIJN LOSGEKOPPELD, ZAL DE AANKOP- PELINGSHEFBOOM VEERBELAST ZIJN. HOUD DE HEFBOOM STEVIG VAST WANNEER U DE STAND VERANDERT VAN DE HEFBOOM.
Schuif de maaier onder de rechterkant van de tractor vandaan.

ALS EEN ANDERE AANKOPPELING DAN DE MAAIER OP DE TRACTOR MOET WORDEN GEMONTEERD, VERWIJDER DAN DE VOORSTE STANG (E) EN DE ACHTERSTE HEFSTANGEN (C) VAN DE TRACTOR EN HAAK DE KOPPELINGSVEER (Q) IN DE KABELGELEIDER AAN DE VOORKANT VAN HET ONDERSTE DASHBOARD.

DE MAAIER INSTALLEREN

Zorg ervoor dat de tractor op een vlakke ondergrond staat en zet de parkeerrem vast.

Laat de hefboom van de aankoppeling zakken tot de laagste stand.

DE HEFBOOM IS VEERBELAST. HOUD DE HEFBOOM STEVIG VAST, LAAT HEM LANGZAAM ZAKKEN EN ZET HEM VAST IN DE LAAGSTE STAND.

OPMERKING: Zorg ervoor dat de maaierophangingsarmen (A) naar voren wijzen voordat u de maaier onder de tractor schuift.

Schuif de maaier onder de tractor totdat deze in het midden onder de tractor staat.
BEVESTIG DE ZIJARMEN VAN DE MAAIEROPHANGING (A) AAN HET CHASSIS - Plaats het gat in de arm over de pen (B) aan de buitenkant van het tractorchassis en zet vast met een borgveer.
Herhaal dit aan de andere kant van de tractor.

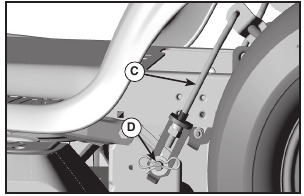

BEVESTIG DE ACHTERSTE HEFSTANGEN (C) - Til de achterste hoek van de maaier op en plaats de gleuf in de stangsamenstelling over de pen (D) op de achterste maaibeugel en zet vast met een ring en een borgveer.

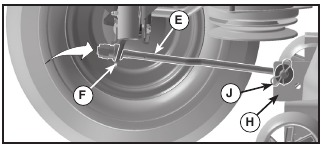

BEVESTIG DE VOORSTE STANG (E) - Werk vanaf de linkerkant van de tractor. Steek het stangeinde van de stangsamenstelling door het voorste gat in de voorste ophangbeugel (F) van de tractor.
Steek het uiteinde van de stang (E) in het gat in de voorste maaibeugel en zet vast met een ring en een borgveer (J).
Haak het uiteinde van de koppelingskabelveer (Q) in het gat in de spanarm (R).
Duw de behuizingsgeleider (P) van de koppelingskabel in de beugel, schuif de kraag (L) op de geleider en zet vast met een borgveer (K).

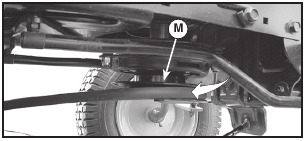

Installeer de riem op de motorpoelie (M), in de riemgeleiders (G).

CONTROLEER OF DE RIEM JUIST IS GEPLAATST IN ALLE MAAIPOELIEGROEVEN.

Zet de hefboom van de aankoppeling in de hoogste stand.
Stel indien nodig de peilwielen af voordat u de maaier bedient, zoals weergegeven in het gedeelte Bediening van deze handleiding.

MAAIDEK AFSTELLEN

Zorg ervoor dat de banden correct zijn opgepompt tot de PSI die op de banden staat aangegeven. Als de banden te veel of te weinig zijn opgepompt, kan dit het uiterlijk van uw gazon beïnvloeden en u doen denken dat de maaier niet correct is afgesteld.

VISUELE ZIJWAARTSE AFSTELLING

Als alle banden correct zijn opgepompt en uw gazon ongelijkmatig gemaaid lijkt, bepaal dan welke kant van de maaier lager maait.

OPMERKING: U kunt naar wens de lage kant van de maaier omhoog brengen of de hoge kant omlaag brengen.

Ga naar de kant van de maaier die u wilt afstellen.
Draai met een 3/4" of verstelbare moersleutel de stelmoer (A) van de hefarm naar links om de maaier te laten zakken, of naar rechts om de maaier omhoog te brengen.

OPMERKING: Elke volledige draai van de stelmoer verandert de hoogte van de maaier met ongeveer 3/16" (4,7 mm).

Test uw afstelling door wat ongemaaid gras te maaien en het uiterlijk visueel te controleren. Stel opnieuw af, indien nodig, totdat u tevreden bent met het resultaat.

PRECISIE ZIJWAARTSE AFSTELLING

Parkeer de tractor met alle banden correct opgepompt op een vlakke ondergrond of oprit.

De messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.
Zet de maaier in de hoogste stand.
Plaats het mes aan beide kanten van de maaier aan de zijkant en meet de afstand (A) van de onderkant van het mes tot de grond. De afstand moet aan beide zijden hetzelfde zijn.
Als aanpassing nodig is, zie de stappen in de bovenstaande instructies voor visuele afstelling.
Controleer de metingen opnieuw en stel zo nodig af totdat beide zijden gelijk zijn.

AFSTELLING VOOR-ACHTER

Het maaidek moet van links naar rechts waterpas staan.

Voor de beste maaresultaten moeten de messen zo worden afgesteld dat de voorkant 1/8" tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterkant wanneer de maaier in de hoogste stand staat.

De messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.

Zet de maaier in de hoogste stand.
Plaats een mes zo dat de punt recht naar voren wijst. Meet de afstand (B) tot de grond aan de voor- en achterkant van het mes.
Als de voorkant van het mes niet 1/8" tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterkant, ga dan naar de voorkant van de tractor.
Draai met een 11/16" of verstelbare moersleutel de borgmoer A enkele slagen los om de stelmoer B vrij te maken.
Draai met een 3/4" of verstelbare moersleutel de stelmoer (B) van de voorste hefarm met de klok mee () (vastdraaien) om de voorkant van de maaier omhoog te brengen, of tegen de klok in () (losdraaien) om de voorkant van de maaier te laten zakken.

OPMERKING: Elke volledige draai van de stelmoer verandert de hoogte van de maaier met ongeveer 1/8" (3,1 mm).

Controleer de metingen opnieuw en stel zo nodig af totdat de voorkant van het mes 1/8" tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterkant.
Houd de stelmoer met een moersleutel op zijn plaats en draai de borgmoer stevig tegen de stelmoer aan.

AANDRIJFRIEM VAN HET MAAIMECHANISME VERVANGEN

De aandrijfriem van het maaimechanisme kan zonder gereedschap worden vervangen. Parkeer de tractor op een vlakke ondergrond. Zet de parkeerrem vast.

RIEM VERWIJDEREN

Verwijder de maaier van de tractor (zie "MAAIER VERWIJDEREN" in dit gedeelte van de handleiding).
Werk de riem van beide aspoelies en spanrollen af.
Trek de riem van de maaier weg.

RIEM INSTALLEREN

Werk de riem om beide aspoelies en spanrollen.
Zorg ervoor dat de riem in alle poeliegroeven en aan de binnenkant van alle riemgeleiders zit.
Installeer de maaier (zie "MAAIER INSTALLEREN" in dit gedeelte van de handleiding).

REM CONTROLEREN

Als de tractor meer dan vijf (5) voet (1,5 m) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of geasfalteerde ondergrond, dan moet de rem worden onderhouden.
U kunt de rem ook controleren door:

Parkeer de tractor op een vlakke, droge betonnen of geasfalteerde ondergrond, druk het rempedaal helemaal in en zet de parkeerrem vast.
Ontkoppel de transmissie door de vrijloopbediening in de "transmissie ontkoppeld" positie te plaatsen. Trek de vrijloopbediening uit en in de gleuf en laat los, zodat deze in de ontkoppelde positie wordt gehouden.

De achterwielen moeten blokkeren en slippen wanneer u probeert de tractor handmatig naar voren te duwen. Als de achterwielen draaien, moet de rem worden onderhouden. Neem contact op met een gekwalificeerd servicecentrum.

AANDRIJFRIEM VERVANGEN

Parkeer de tractor op een vlakke ondergrond. Zet de parkeerrem vast. Voor hulp is er een sticker met een rieminstallatiegids aan de onderkant van de linker voetsteun.

RIEM VERWIJDEREN

Verwijder de maaier. (Zie het gedeelte "MAAIER VERWIJDEREN" in deze handleiding.)

OPMERKING: Observeer de hele aandrijfriem en de positie van alle riemgeleiders en -houders.

Verwijder de riem van de stationaire spanrol (A) en de koppelingsspanrol (B).
Verwijder de riem van de middenspanrol (C).
Trek de riemspeling naar de achterkant van de tractor. Verwijder de riem voorzichtig van de transmissie-ingangspulley en over de koelventilatorbladen (D).
Verwijder de riem naar beneden van de motorpulley (E).
Schuif de riem naar de achterkant van de tractor, van de stuurplaat (F) en verwijder deze van de tractor.

RIEM INSTALLEREN

Installeer de nieuwe riem van de achterkant van de tractor naar de voorkant, over de stuurplaat (F) en boven de koppelingsrempedaalas (G).
Trek de riem naar de voorkant van de tractor en rol de riem op de motorpulley (E).
Trek de riem naar de achterkant van de tractor. Werk de riem voorzichtig naar beneden rond de transmissiekoelventilator en op de ingangspulley (D). Zorg ervoor dat de riem zich in de riemhouder bevindt.
Installeer de riem op de middenspanrol (C).
Installeer de riem door de stationaire spanrol (A) en de koppelingsspanrol (B).
Zorg ervoor dat de riem in alle poeliegroeven en aan de binnenkant van alle riemgeleiders en -houders zit.
Installeer de maaier. (Zie het gedeelte "MAAIER INSTALLEREN" in deze handleiding.)

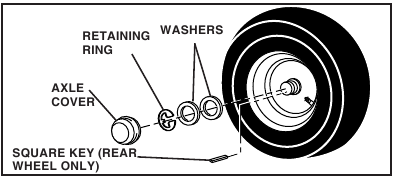

WIEL VERWIJDEREN

Blokkeer de as veilig omhoog.
Verwijder de afdekking van de as, de borgring en de ringen om het wiel te kunnen verwijderen (het achterwiel bevat een vierkante spie - verlies deze niet).
Repareer de band en monteer deze opnieuw.
Alleen op achterwielen: lijn de groeven in de achterwielnaaf en de as uit. Plaats de vierkante spie.
Plaats de ringen terug en klik de borgring stevig in de asgroef.
Plaats de afdekking van de as terug.

OPMERKING: Om bandenlekken te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kunt u bandendichtmiddel kopen bij uw plaatselijke onderdelenleverancier. Bandendichtmiddel voorkomt ook droogrot en corrosie van de banden.

VOORWIELSPORING/CAMBER

De sporing en camber van de voorwielen van uw nieuwe tractor zijn in de fabriek ingesteld en zijn normaal. De sporing en camber van de voorwielen zijn niet verstelbaar. Als er schade is opgetreden die de in de fabriek ingestelde sporing of camber van de voorwielen beïnvloedt, neem dan contact op met een gekwalificeerd servicecentrum.

MOTOR STARTEN MET EEN ZWAKKE ACCU

Loodaccu's produceren explosieve gassen. Houd vonken, vlammen en rookmateriaal uit de buurt van accu's. Draag altijd oogbescherming in de buurt van accu's.

Als uw accu te zwak is om de motor te starten, moet deze worden opgeladen. (Zie "ACCU" in het ONDERHOUDSgedeelte van deze handleiding).
Als "startkabels" worden gebruikt voor een noodstart, volg dan deze procedure:

UW TRACTOR IS UITGERUST MET EEN 12 VOLT SYSTEEM. HET ANDERE VOERTUIG MOET OOK EEN 12 VOLT SYSTEEM HEBBEN. GEBRUIK DE ACCU VAN UW TRACTOR NIET OM ANDERE VOERTUIGEN TE STARTEN.

OM STARTKABELS AAN TE SLUITEN

Sluit het ene uiteinde van de RODE kabel aan op de POSITIEVE (+) pool van elke accu (A-B), en let erop dat u geen kortsluiting maakt met het tractorchassis.
Sluit het ene uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-) pool (C) van de volledig opgeladen accu.
Sluit het andere uiteinde van de ZWARTE kabel (D) aan op een goed chassis aarde, uit de buurt van de brandstoftank en de accu.

OM KABELS TE VERWIJDEREN, OMGEKEERDE VOLGORDE

Eerst de ZWARTE kabel van het chassis en vervolgens van de volledig opgeladen accu.
Laatste de RODE kabel van beide accu's.

ACCU VERVANGEN

Maak geen kortsluiting tussen de accupolen door een moersleutel of een ander voorwerp tegelijkertijd met beide polen in contact te brengen. Verwijder metalen armbanden, horlogebanden, ringen, enz. voordat u de accu aansluit. De positieve (+) pool moet eerst worden aangesloten om vonken door onbedoelde aarding te voorkomen.

Til de zitting omhoog.
Koppel eerst de ZWARTE accukabel los, daarna de RODE accukabel en verwijder de accu voorzichtig uit de tractor.
Installeer de nieuwe accu met de polen in dezelfde positie als de oude accu.
Sluit eerst de RODE accukabel aan op de positieve (+) pool met bout en moer zoals afgebeeld. Draai stevig vast. Schuif de poolafdekking over de pool.
Sluit de ZWARTE aardingskabel aan op de negatieve (-) pool met de overgebleven bout en moer. Draai stevig vast.
Laat de zitting zakken.

KOPLAMPLAMP VERVANGEN

Open de motorkap.
Trek de lamphouder uit het gat aan de achterkant van de grille.
Vervang de lamp in de houder en duw de lamphouder stevig terug in het gat aan de achterkant van de grille.
Sluit de motorkap.

VERGRENDELINGEN EN RELAIS

Losse of beschadigde bedrading kan ervoor zorgen dat uw tractor slecht loopt, stopt met lopen of niet start.

Controleer de bedrading.

ZEKERING VERVANGEN

Vervang door een 20 ampère autozekering. De zekeringhouder bevindt zich achter het dashboard.

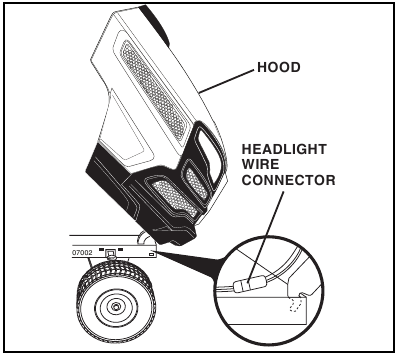

MOTORKAP EN GRILLE VERWIJDEREN

Open de motorkap.
Maak de stekker van de koplamp los.
Ga voor de tractor staan. Pak de motorkap aan de zijkanten vast, kantel deze naar de motor toe en til hem van de tractor af.
Om te vervangen, omgekeerde procedure.

TRANSMISSIE

VERWIJDEREN/VERVANGEN
Mocht uw transmissie moeten worden verwijderd voor onderhoud of vervanging, dan moet deze na herinstallatie en voor gebruik van de tractor worden ontlucht. Zie "TRANSMISSIE ONTLUCHTEN" in het hoofdstuk Bediening van deze handleiding.

MOTOR

GASKABEL AFSTELLEN
De gashendel is in de fabriek vooringesteld en afstelling zou niet nodig moeten zijn. Als afstelling noodzakelijk is, raadpleeg dan de motorhandleiding.

OPSLAG

Bereid uw tractor onmiddellijk voor op opslag aan het einde van het seizoen of als de tractor 30 dagen of langer niet wordt gebruikt.

Sla de tractor nooit op met benzine in de tank in een gebouw waar dampen een open vlam of vonk kunnen bereiken. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opslaat.

TRACTOR

Verwijder de maaier van de tractor voor winteropslag. Wanneer de maaier voor een bepaalde tijd wordt opgeslagen, maak hem dan grondig schoon, verwijder al het vuil, vet, bladeren, enz. Bewaar hem op een schone, droge plaats.

Maak de hele tractor schoon. (Zie "CLEANING" (REINIGING) in het onderhoudsgedeelte van deze handleiding.)
Inspecteer en vervang de riemen indien nodig. (Zie de instructies voor het vervangen van de riem in het gedeelte Service en afstelling van deze handleiding.)
Smeer zoals aangegeven in het onderhoudsgedeelte van deze handleiding.
Zorg ervoor dat alle moeren, bouten en schroeven goed vast zitten. Inspecteer bewegende delen op schade, breuk en slijtage. Vervang indien nodig.
Werk alle verroeste of afgebladderde verfoppervlakken bij; schuur lichtjes voordat u gaat schilderen.

ACCU

Laad de accu volledig op voor opslag.
Na een bepaalde tijd in opslag kan het nodig zijn de accu opnieuw op te laden.
Om corrosie en stroomverlies tijdens lange opslagperioden te helpen voorkomen, moeten accukabels worden losgekoppeld en de accu grondig worden gereinigd. (Zie "TO CLEAN BATTERY AND TERMINALS" (DE ACCU EN AANSLUITINGEN REINIGEN) in het onderhoudsgedeelte van deze handleiding.)
Laat de kabels na het reinigen losgekoppeld en plaats de kabels zo dat ze niet in contact kunnen komen met de accupolen.
Als de accu voor opslag uit de tractor wordt verwijderd, bewaar de accu dan niet direct op beton of vochtige oppervlakken.
Als het apparaat is uitgerust met een accu-indicator/oplaadstekker, kan een optionele oplaadeenheid worden aangeschaft en op het apparaat worden aangesloten om de accu op te laden tijdens langdurige opslag. Inspecteer en reinig de accupolen indien nodig voorafgaand aan langdurige opslag met aangesloten lader.

MOTOR

BRANDSTOFSYSTEEM

HET IS BELANGRIJK OM TE VOORKOMEN DAT ER GOMAFZETTINGEN WORDEN GEVORMD IN ESSENTIËLE ONDERDELEN VAN HET BRANDSTOFSYSTEEM, ZOALS DE CARBURATEUR, HET BRANDSTOFFILTER, DE BRANDSTOFSLANG OF DE TANK TIJDENS OPSLAG. DE ERVARING LEERT OOK DAT BRANDSTOFFEN MET ALCOHOL (GASOHOL GENOEMD OF MET ETHANOL OF METHANOL) VOCHT KUNNEN AANTREKKEN, WAT LEIDT TOT SCHEIDING EN VORMING VAN ZUREN TIJDENS OPSLAG. ZURE GAS KAN HET BRANDSTOFSYSTEEM VAN EEN MOTOR BESCHADIGEN TIJDENS OPSLAG.

Leeg de brandstoftank door de motor te starten en te laten draaien totdat de brandstofleidingen en carburateur leeg zijn.
Gebruik nooit motor- of carburateurreinigingsproducten in de brandstoftank, omdat dit permanente schade kan veroorzaken.
Gebruik volgend seizoen verse brandstof.

OPMERKING: Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgomafzettingen tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat. Laat de motor minstens 10 minuten draaien nadat u stabilisator hebt toegevoegd, zodat de stabilisator de carburateur kan bereiken. Leeg de benzinetank en carburateur niet als u brandstofstabilisator gebruikt.

MOTOROLIE

Tap de olie af (met warme motor) en vervang deze door schone motorolie. (Zie "ENGINE" (MOTOR) in het onderhoudsgedeelte van deze handleiding.)

CILINDER(S)

Verwijder de bougie(s).
Giet één ounce (29,5 ml) olie door het/de bougiegat(en) in de cilinder(s).
Draai de contactsleutel een paar seconden in de "START" (START) positie om de olie te verdelen.
Vervang door nieuwe bougie(s).

OVERIGE

Bewaar geen benzine van het ene seizoen op het andere.
Vervang uw benzinebus als uw bus begint te roesten. Roest en/of vuil in uw benzine veroorzaken problemen.
Bewaar uw tractor indien mogelijk binnen en dek hem af om hem te beschermen tegen stof en vuil.
Dek uw tractor af met een geschikte beschermhoes die geen vocht vasthoudt. Gebruik geen plastic. Plastic kan niet ademen, waardoor er condensatie ontstaat en uw tractor gaat roesten.

DEK DE TRACTOR NOOIT AF ZOLANG DE MOTOR EN UITLAAT NOG WARM ZIJN.

PROBLEEMOPLOSSING

PROBLEEM	OORZAAK	CORRECTIE
Start niet	Geen brandstof. Motor niet correct "CHOKED" (gechoked). Motor verzopen. Slechte bougie. Vuil luchtfilter. Vuil brandstoffilter. Water in de brandstof. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Vul de brandstoftank. Zie "TO START ENGINE" (MOTOR STARTEN) in de sectie Bediening. Wacht enkele minuten voordat u probeert te starten. Vervang de bougie. Reinig/vervang het luchtfilter. Vervang het brandstoffilter. Maak de brandstoftank en carburateur leeg, vul de tank met verse benzine en vervang het brandstoffilter. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/afdeling.
Moeilijk te starten	Vuil luchtfilter. Slechte bougie. Zwakke of lege batterij. Vuil brandstoffilter. Oude of vuile brandstof. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Reinig/vervang het luchtfilter. Vervang de bougie. Laad de batterij op of vervang deze. Vervang het brandstoffilter. Maak de brandstoftank leeg en vul de tank met verse, schone benzine. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/afdeling.
Motor draait niet rond	Rempedaal niet ingedrukt. Koppeling van het werktuig is ingeschakeld. Zwakke of lege batterij. Doorgebrande zekering. Gecorrodeerde accupolen. Losse of beschadigde bedrading. Defect contactslot. Defecte solenoïde of starter. Defecte schakelaar(s) voor aanwezigheid van de bestuurder.	Druk het rempedaal in. Ontkoppel de koppeling van het werktuig. Laad de batterij op of vervang deze. Vervang de zekering. Reinig de accupolen. Controleer alle bedrading. Controleer/vervang het contactslot. Controleer/vervang de solenoïde of starter. Neem contact op met een erkend servicecentrum/afdeling.
Motor klikt maar start niet	Zwakke of lege batterij. Gecorrodeerde accupolen. Losse of beschadigde bedrading. Defecte solenoïde of starter.	Laad de batterij op of vervang deze. Reinig de accupolen. Controleer alle bedrading. Controleer/vervang de solenoïde of starter.
Vermogensverlies	Te veel gras maaien/te snel. Gashendel in "CHOKE" (choke) positie. Ophoping van gras, bladeren, vuil onder de maaier. Vuil luchtfilter. Laag oliepeil/vuile olie. Defecte bougie. Vuil brandstoffilter. Oude of vuile brandstof. Water in de brandstof. Bougiekabel los. Vuile motor luchtrooster/koelribben. Vuile/verstopte uitlaatdemper. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Verhoog de maaihoogte/verminder de snelheid. Pas de gashendel aan. Reinig de onderkant van het maaierhuis. Reinig/vervang het luchtfilter. Controleer het oliepeil/ververs de olie. Reinig en stel de bougie opnieuw af of vervang deze. Vervang het brandstoffilter. Maak de brandstoftank leeg en vul de tank met verse, schone benzine. Maak de brandstoftank en carburateur leeg, vul de tank met verse benzine en vervang het brandstoffilter. Sluit de bougiekabel aan en draai deze vast. Reinig het motor luchtrooster/koelribben. Reinig/vervang de uitlaatdemper. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/afdeling.
Excessieve trillingen	Versleten, verbogen of los mes. Verbogen mesas. Losse/beschadigde onderdelen.	Vervang het mes. Draai de mesbout vast. Vervang de mesas. Draai losse onderdelen vast. Vervang beschadigde onderdelen.
Motor blijft draaien als de bestuurder de stoel verlaat met de koppeling van het werktuig ingeschakeld	Defecte veiligheidscontrole voor aanwezigheid van de bestuurder.	Controleer bedrading, schakelaars en aansluitingen. Indien niet verholpen, neem contact op met een erkend servicecentrum/afdeling. Gebruik de machine NIET voordat het probleem is verholpen.
Slecht gemaaid - ongelijkmatig	Versleten, verbogen of los mes. Maaidek niet waterpas. Ophoping van gras, bladeren, vuil onder de maaier. Verbogen mesas. Verstopte ventilatiegaten van het maaidek door ophoping van gras, bladeren en vuil rond de assen.	Vervang het mes. Draai de mesbout vast. Stel het maaidek waterpas. Reinig de onderkant van het maaierhuis. Vervang de mesas. Maak de omgeving rond de assen schoon om de ventilatiegaten te openen.
Maaimesen draaien niet	Blokkade in het koppelingsmechanisme. Versleten/beschadigde aandrijfriem van de maaier. Vastgelopen spanrol. Vastgelopen mesas.	Verwijder de blokkade. Vervang de aandrijfriem van de maaier. Vervang de spanrol. Vervang de mesas.
Slechte grasafvoer	Motorsnelheid te laag. Rijsnelheid te hoog. Nat gras. Maaidek niet waterpas. Lage/ongelijke bandenspanning. Versleten, verbogen of los mes. Ophoping van gras, bladeren, vuil onder de maaier. Aandrijfriem van de maaier versleten. Messen onjuist geïnstalleerd. Onjuiste messen gebruikt. Verstopte ventilatiegaten van het maaidek door ophoping van gras, bladeren, vuil rond de assen.	Plaats de gashendel in de "FAST" (SNELLE) positie. Schakel naar een lagere snelheid. Laat het gras drogen voordat u gaat maaien. Stel het maaidek waterpas. Controleer de banden op de juiste bandenspanning. Vervang het mes. Draai de mesbout vast. Reinig de onderkant van het maaierhuis. Vervang de aandrijfriem van de maaier. Installeer de messen opnieuw met de scherpe kant naar beneden. Vervang met messen die in de onderdelenhandleiding staan vermeld. Maak de omgeving rond de assen schoon om de ventilatiegaten te openen.
Koplamp(en) werken niet (indien aanwezig)	Schakelaar staat op "OFF" (UIT). Lamp(en) zijn doorgebrand. Defecte lichtschakelaar. Losse of beschadigde bedrading. Doorgebrande zekering.	Zet de schakelaar op "ON" (AAN). Vervang de lamp(en). Controleer/vervang de lichtschakelaar. Controleer de bedrading en aansluitingen. Vervang de zekering.
Batterij laadt niet op	Slechte batterijcel(len). Slechte kabelverbindingen. Defecte regelaar (indien aanwezig). Defecte dynamo.	Vervang de batterij. Controleer/reinig alle verbindingen. Vervang de regelaar. Vervang de dynamo.
Aandrijvingsverlies	Vrijloopbediening in "uitgeschakelde" positie. Vuil op de stuurplaat (indien aanwezig). Aandrijfriem versleten, beschadigd of gebroken. Lucht opgesloten in de transmissie tijdens verzending of onderhoud. As spie ontbreekt.	Plaats de vrijloopbediening in de "ingeschakelde" positie. Zie "CLEANING" (REINIGING) in de sectie Onderhoud. Vervang de aandrijfriem. Ontlucht de transmissie. Installeer de as spie bij het achterwiel. Zie "TO REMOVE WHEEL" (WIEL VERWIJDEREN) in de sectie Service en Afstellingen.
Motor "knalt" (backfires) bij het uitschakelen van de motor	Motor gashendel niet ingesteld tussen half en vol vermogen (snel) positie voordat de motor wordt gestopt.	Verplaats de gashendel tussen half en vol vermogen (snel) positie voordat de motor wordt gestopt.
Motor valt stil wanneer de tractor in de achteruit wordt gezet	Reverse operation system (ROS) (Achteruitrij systeem) staat niet "ON" (AAN) terwijl de maaier of een ander werktuig is ingeschakeld.	Draai de contactsleutel naar de ROS "ON" (AAN) positie. Zie de sectie Bediening.

SUGGESTIES VOOR HET BEPALEN VAN HELLINGEN VOOR VEILIG GEBRUIK

Om ernstig letsel te voorkomen, bedient u uw tractor op en neer op hellingen, nooit over de helling. Maai geen hellingen groter dan 15 graden. Maak geleidelijke bochten om kantelen of verlies van controle te voorkomen. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.

Vouw de pagina langs de stippellijn die hierboven is aangegeven.
Houd de pagina voor u zodat de linker rand verticaal parallel loopt aan een boomstam of andere rechtopstaande structuur.
Kijk over de vouw in de richting van de helling die u wilt meten.
Vergelijk de hoek van de vouw met de helling van de heuvel.

VEILIGHEIDSREGELS

DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGWERPEN. HET NIET NALEVEN VAN DE VOLGENDE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, afstellen of uitvoeren van reparaties, moet u altijd de bougiekabel loskoppelen en de kabel zo plaatsen dat deze geen contact kan maken met de bougie.

Rijd niet in neutraal een heuvel af, u kunt de controle over de tractor verliezen.

Sleep alleen de hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Rijd alleen met de laagst mogelijke snelheid op een helling. Een te zware lading op een helling is gevaarlijk. Banden kunnen de grip op de grond verliezen, waardoor u de controle over uw tractor verliest.

De uitlaatgassen van de motor, sommige van de bestanddelen ervan en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Batterijpolen, -aansluitingen en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na gebruik.

KINDEREN

KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics adviseert dat kinderen minimaal 12 jaar oud moeten zijn voordat ze een door voetgangers bestuurde grasmaaier bedienen en minimaal 16 jaar oud voordat ze een zitmaaier bedienen.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR. Lees en volg zorgvuldig alle veiligheidsinstructies hieronder.

Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en het maaien. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.

Houd kinderen uit de buurt van het maaigebied en onder toezicht van een verantwoordelijke volwassene, anders dan de bestuurder.
Wees alert en schakel de machine uit als een kind het gebied betreedt.
Kijk voor en tijdens het achteruitrijden achter en naar beneden uit naar kleine kinderen.
Vervoer nooit kinderen, zelfs niet als de messen zijn uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige werking van de machine verstoren. Kinderen die in het verleden zijn meegenomen, kunnen plotseling in het maaigebied verschijnen voor nog een ritje en door de machine worden overreden of aangereden.
Laat kinderen nooit de machine bedienen.
Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

ALGEMENE WERKING

Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.
Houd uw handen en voeten niet in de buurt van draaiende delen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
Laat alleen verantwoordelijke volwassenen die bekend zijn met de instructies de machine bedienen.
Ruim het gebied op van voorwerpen zoals stenen, speelgoed, draad, enz. die door de messen kunnen worden opgepikt en weggegooid.
Zorg ervoor dat er geen omstanders in de buurt zijn voordat u de machine bedient.
Stop de machine als iemand het gebied betreedt.
Vervoer nooit passagiers.
Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achteruit voordat en tijdens het achteruitrijden.
Richt het uitgeworpen materiaal nooit op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop de messen bij het oversteken van grindoppervlakken.
Gebruik de machine niet zonder de volledige grasopvangbak, de uitwerpschacht of andere veiligheidsvoorzieningen op hun plaats en in werking.
Vertraag voordat u draait.
Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem en stop de motor voordat u afstapt. Vergrendel de contactsleutel handmatig. (Zie "MANUEEL DE SmartSwitch-ONTSTEKING VERGRENDELEN" in het hoofdstuk Bediening van deze handleiding).
Schakel de messen uit wanneer u niet maait. Zet de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasopvangbak verwijdert of de uitwerpschacht ontstopt.
Gebruik de machine alleen bij daglicht of goed kunstlicht.
Gebruik de machine niet onder invloed van alcohol of drugs.
Let op het verkeer wanneer u in de buurt van of over wegen rijdt.
Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhangwagen of vrachtwagen.
Draag altijd een veiligheidsbril bij het bedienen van de machine.
Gebruik gehoorbescherming om gehoorbeschadiging te voorkomen.
Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van de ongevallen met zitmaaiers. Deze bestuurders moeten hun vermogen beoordelen om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
Houd de machine vrij van gras, bladeren of ander vuil dat hete uitlaat- / motoronderdelen kan raken en verbranden. Laat het maaidek geen bladeren of ander vuil ploegen dat ophoping kan veroorzaken. Maak olie- of brandstoflekkage schoon voordat u de machine bedient of opbergt. Laat de machine afkoelen voordat u deze opbergt.

HELLINGWERKING

Overschrijd bij het laden of lossen van deze machine niet de maximaal aanbevolen werkhoek van 15°.

Hellingen zijn een belangrijke factor die verband houdt met verlies van controle en kantelongevallen, die kunnen leiden tot ernstig letsel of de dood. Bediening op alle hellingen vereist uiterste voorzichtigheid. Als u de helling niet op kunt rijden of als u zich er ongemakkelijk bij voelt, maai deze dan niet.

Maai hellingen op en af, niet dwars.
Let op gaten, sporen, hobbels, rotsen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
Kies een lage snelheid zodat u niet hoeft te stoppen of te schakelen op de helling.
Maai niet op nat gras. Banden kunnen grip verliezen. Houd de machine altijd in de versnelling bij het afdalen van hellingen.
Schakel niet naar neutraal en rijd niet bergafwaarts.
Vermijd starten, stoppen of draaien op een helling. Als de banden grip verliezen, schakel dan de messen uit en ga langzaam rechtdoor de helling af.
Houd alle bewegingen op de hellingen langzaam en geleidelijk. Breng geen plotselinge veranderingen aan in snelheid of richting, waardoor de machine kan omrollen.
Wees uiterst voorzichtig bij het bedienen van de machine met grasopvangbakken of andere hulpstukken; ze kunnen de stabiliteit van de machine beïnvloeden. Niet gebruiken op steile hellingen.
Probeer de machine niet te stabiliseren door uw voet op de grond te zetten.
Maai niet in de buurt van afgronden, greppels of taluds. De machine kan plotseling omrollen als een wiel over de rand staat of als de rand instort.
Als de machine stopt tijdens het bergopwaarts rijden, schakel dan de messen uit, schakel naar de achteruitversnelling en rijd langzaam achteruit.
Draai niet op hellingen, tenzij dit noodzakelijk is, en draai dan indien mogelijk langzaam en geleidelijk bergafwaarts.

SLEPEN

Sleep alleen met een machine met een trekhaak die is ontworpen om te slepen. Bevestig gesleepte apparatuur alleen op het aankoppelpunt.
Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor gesleepte apparatuur en slepen op hellingen.
Laat nooit kinderen of anderen toe in of op gesleepte apparatuur.
Op hellingen kan het gewicht van de gesleepte apparatuur leiden tot verlies van grip en verlies van controle.
Rijd langzaam en laat extra afstand over om te stoppen.

ONDERHOUD

VEILIGE BEHANDELING VAN BENZINE

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het hanteren van benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief.

Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
Gebruik alleen een goedgekeurde benzinecontainer.
Verwijder nooit de tankdop en vul nooit brandstof bij terwijl de motor draait.
Laat de motor afkoelen voordat u gaat tanken.
Tank de machine nooit binnenshuis.
Bewaar de machine of de brandstofcontainer nooit op een plaats waar open vuur, vonken of een waakvlam is, zoals op een boiler of andere apparaten.
Vul containers nooit in een voertuig of op een vrachtwagen- of aanhangwagenbak met plastic voering. Plaats containers altijd op de grond uit de buurt van uw voertuig tijdens het vullen.
Haal op benzine werkende apparatuur uit de vrachtwagen of aanhangwagen en tank deze op de grond bij. Als dit niet mogelijk is, tank dergelijke apparatuur dan bij met een draagbare container, in plaats van met een benzinedispenser.
Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of de containeropening totdat het tanken is voltooid. Gebruik geen vergrendeling van het mondstuk.
Als er brandstof op kleding wordt gemorst, trek dan onmiddellijk andere kleding aan.
Vul de brandstoftank nooit te vol. Plaats de tankdop terug en draai deze stevig vast.

ALGEMEEN ONDERHOUD

Gebruik de machine nooit in een afgesloten ruimte.
Houd alle moeren en bouten stevig vast om ervoor te zorgen dat de apparatuur in veilige staat verkeert.
Knoeien nooit met veiligheidsvoorzieningen. Bemoei u nooit met de beoogde functie van een veiligheidsvoorziening of verminder de bescherming die een veiligheidsvoorziening biedt. Controleer regelmatig of ze goed werken. Gebruik NOOIT een machine met een veiligheidsvoorziening die niet goed werkt.
Houd de machine vrij van gras, bladeren of ander vuil. Maak olie- of brandstoflekkage schoon en verwijder brandstofdoordrenkt vuil. Laat de machine afkoelen voordat u deze opbergt.
Als u een vreemd voorwerp raakt, stop dan en inspecteer de machine. Repareer indien nodig voordat u opnieuw start.
Voer nooit aanpassingen of reparaties uit terwijl de motor draait.
Controleer de onderdelen van de grasopvangbak en de uitwerpschacht regelmatig en vervang ze indien nodig door door de fabrikant aanbevolen onderdelen.
Maaimesen zijn scherp. Wikkel het mes in of draag handschoenen en wees uiterst voorzichtig bij het onderhouden ervan.
Controleer de werking van de rem regelmatig. Pas aan en onderhoud indien nodig.
Onderhoud of vervang veiligheids- en instructielabels indien nodig.

Gebruik gehoorbescherming om gehoorbeschadiging te voorkomen.

Draag altijd een veiligheidsbril bij het bedienen van de machine.

Benzine met maximaal 10% ethanol (E10) is acceptabel voor gebruik in deze machine. Het gebruik van benzine met meer dan 10% ethanol (E10) maakt de productgarantie ongeldig.

Referenties

Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna YTH22V46 - Handleiding zitmaaier

Beschikbare talen

DE
FR
ES
MX
IT
DA
NO
PL
FI
PT
ES-419
RU
BG
CS
EL
EN-GB
ET
HR
HU
ID
KK
LT
PT-BR
RO
RO-MD
SK
SL
SQ
SW
TR
UZ
