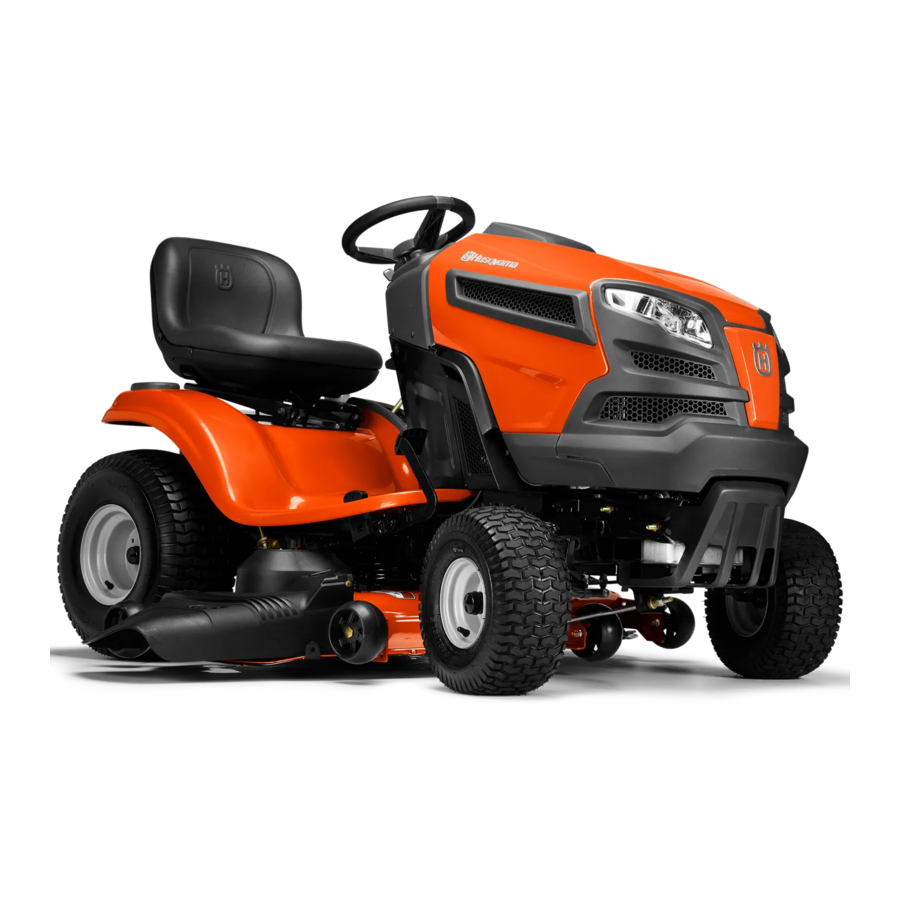

Husqvarna YTH24V48 - Handleiding zitmaaier

PRODUCTSPECIFICATIES

Benzinecapaciteit en type:	2,5 gallons (9,46 L) loodvrije normale benzine
Olietype: (API: SJ-SN)	SAE 30 (boven 0°C/32°F) SAE 5W30 (boven 0°C/32°F)
Oliecapaciteit:	met filter:	64 oz. (1,89 L)
	zonder filter:	60 oz. (1,77 L)
Bougie:	Champion XC12YC Gap: .030"(0,76 mm)
Aandraaimoment bougie:	180 lb-in (20 Nm)
Oplaadsysteem:	16 AMPÈRE @ 3600 RPM
Batterij:	Amp/uur:	28
	Min. CCA:	230
	Afmeting behuizing:	U1R

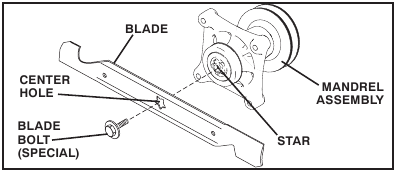

Aandraaimoment mesbout:	45-55 FT. LBS. (62-75 Nm)

VERANTWOORDELIJKHEDEN VAN DE KLANT

• Lees en neem de veiligheidsvoorschriften in acht.
• Volg een regelmatig schema voor het onderhouden, verzorgen en gebruiken van uw tractor.
• Volg de instructies in de paragrafen "Onderhoud" en "Opslag" van deze handleiding.
• Draag de juiste persoonlijke beschermingsmiddelen (PBM) tijdens het bedienen van deze machine, inclusief (minimaal) stevig schoeisel, oogbescherming en gehoorbescherming. Maai niet in een korte broek en/of open schoenen.
• Laat altijd iemand weten dat u buiten aan het maaien bent.

Deze tractor is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterde, met bos bedekte, met struikgewas bedekte of met gras begroeide grond, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetgeving (indien van toepassing). ). Als een vonkenvanger wordt gebruikt, moet deze door de bediener in een effectieve werkende staat worden gehouden.
Een vonkenvanger voor de uitlaatdemper is verkrijgbaar via uw dichtstbijzijnde erkende servicecentrum/-afdeling.
In de staat Californië is het bovenstaande wettelijk verplicht (artikel 4442 van de California Public Resources Code). Andere staten hebben mogelijk vergelijkbare wetten. Federale wetten zijn van toepassing op federale gronden.

ONDERSTEUNING

Als u hulp nodig heeft of vragen heeft over de toepassing, bediening, onderhoud of onderdelen van uw product:

• Bezoek onze website: www.husqvarna.com
• Bel ons gratis: 1-800-487-5951

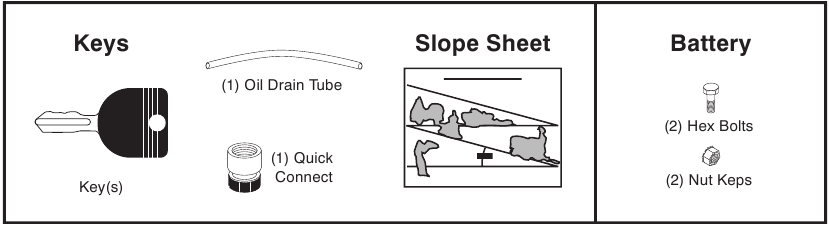

NIET-GEMONTEERDE ONDERDELEN

MONTAGE

Uw nieuwe tractor is in de fabriek gemonteerd, met uitzondering van de onderdelen die voor verzending niet zijn gemonteerd.

BENODIGDE GEREEDSCHAPPEN VOOR MONTAGE

Een dopsleutelset maakt de montage eenvoudiger. Standaard sleutelmaten worden vermeld.
(1) 1/2" sleutel
Bandenspanningsmeter
(2) 7/16" sleutels
Stanleymes
Tang

Wanneer in deze handleiding over de rechter- of linkerhand wordt gesproken, wordt bedoeld wanneer u zich in de bedieningspositie bevindt (achter het stuur zit).

HET PRODUCT UIT DE DOOS HALEN

DOOS UITPAKKEN

• Verwijder alle toegankelijke losse onderdelen en onderdelendozen uit de doos.
• Snijd langs de stippellijnen op alle vier de panelen van de doos. Verwijder de eindpanelen en leg de zijpanelen plat.
• Controleer op eventuele extra losse onderdelen of dozen en verwijder deze.

VOORDAT U HET PRODUCT VAN DE SLEDE VERWIJDERT

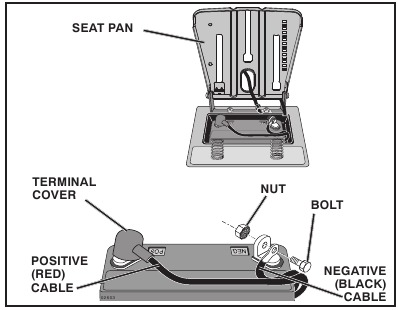

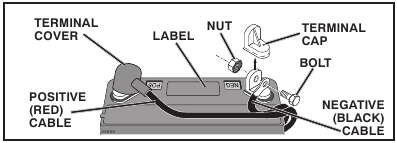

ACCU AANSLUITEN

Sluit de accupolen niet kort door een sleutel of ander voorwerp beide polen tegelijkertijd aan te laten raken. Verwijder voordat u de accu aansluit metalen armbanden, horlogebandjes, ringen, enz. De positieve pool moet eerst worden aangesloten om vonken door onbedoelde aarding te voorkomen.

OPMERKING: Als deze accu in gebruik wordt genomen na de maand en het jaar die op het etiket staan (het etiket bevindt zich tussen de polen), laad de accu dan minimaal een uur op met 6-10 ampère. (Zie "ACCU" in het gedeelte Onderhoud van deze handleiding voor oplaadinstructies.)

• Bepaal de locatie van de accu. De locatie van de accu bevindt zich onder de stoel of de motorkap.
• Til de stoelpan of motorkap op tot de verhoogde positie.
• Verwijder de twee poolkappen en gooi ze weg.
• Sluit eerst de RODE accukabel aan op de positieve (+) pool met bout en moer zoals afgebeeld. Draai stevig vast. Schuif de poolafdekking over de pool.

• Sluit de ZWARTE aardingskabel aan op de negatieve (-) pool met de resterende bout en moer. Draai stevig vast.
• Laat de stoelpan of motorkap zakken.

OPMERKING: Zie "DE ACCU VERVANGEN" in het gedeelte Service en afstellingen in deze handleiding voor het installeren van de accu.

STOEL VERSTELLEN

• Ga op de stoel zitten.
• Til de verstelhendel (A) omhoog en schuif de stoel totdat een comfortabele positie is bereikt waarin u het koppelings-/rempedaal helemaal kunt intrappen.

• Laat de hendel los om de stoel in de positie te vergrendelen.

OPMERKING: U kunt uw tractor nu van de slede rollen. Volg de onderstaande instructies om de tractor van de slede te verwijderen.

Lees, begrijp en volg voordat u begint alle instructies in het gedeelte Bediening van deze handleiding. Zorg ervoor dat de tractor zich in een goed geventileerde ruimte bevindt. Zorg ervoor dat het gebied voor de tractor vrij is van andere personen en objecten.

HET APPARAAT VAN DE SLEDE ROLLEN

Zie het gedeelte Bediening voor de locatie en functie van de bedieningselementen

• Zet de hefhendel van de hulpstukken in de hoogste stand.
• Laat de parkeerrem los door het koppelings-/rempedaal in te trappen.
• Zet de vrijloopbediening in de "transmissie ontkoppeld" positie (zie "TRANSPORT" in het gedeelte Bediening van deze handleiding).
• Rol de tractor vooruit van de slede.
• Verwijder de banden die de deflector omhoog houden tegen de tractor.

Ga verder met de volgende instructies.

BANDENSPANNING CONTROLEEREN

De banden van uw tractor waren in de fabriek te hard opgepompt voor transportdoeleinden. De juiste bandenspanning is belangrijk voor de beste maaiprestaties.

• Verlaag de bandenspanning tot de PSI die op de banden staat aangegeven.

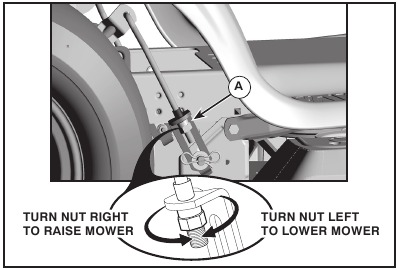

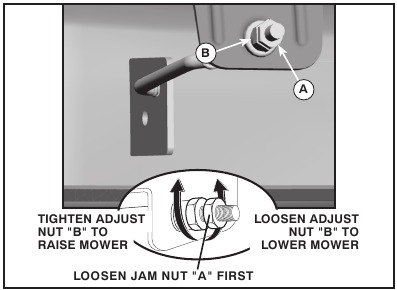

MAAIDEK VLAKHEID CONTROLEREN

Voor de beste maaresultaten moet de maaidekbehuizing goed waterpas staan. Zie "MAAIDEKBEHUIZING WATERPAS STELLEN" in het gedeelte Service en afstellingen van deze handleiding.

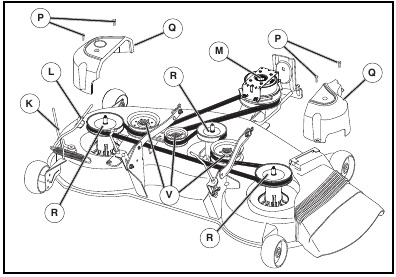

CONTROLEER DE JUISTE POSITIE VAN ALLE RIEMEN

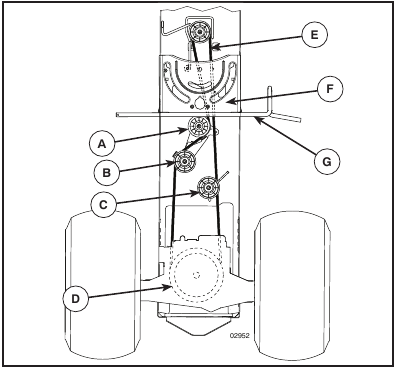

Zie de afbeeldingen die worden weergegeven voor het vervangen van de aandrijfriemen en de aandrijfriemen van de maaimes in het gedeelte Service en afstellingen van deze handleiding. Controleer of de riemen correct zijn geleid.

REMSYSTEEM CONTROLEREN

Nadat u hebt geleerd hoe u uw tractor bedient, controleert u of de rem goed werkt. Zie "REM CONTROLEREN" in het gedeelte Service en afstellingen van deze handleiding.

✓CHECKLIST
VOORDAT U UW NIEUWE TRACTOR GAAT BEDIENEN, WILLEN WE ERVOOR ZORGEN DAT U DE BESTE PRESTATIES EN TEVREDENHEID HAALT UIT DIT KWALITEITSPRODUCT.
BEKIJK DE VOLGENDE CHECKLIST:

• Alle montage-instructies zijn voltooid.
• Geen resterende losse onderdelen in de doos.
• De accu is goed voorbereid en opgeladen.
• De stoel is comfortabel versteld en stevig vastgedraaid.
• Alle banden zijn goed opgepompt. (Voor transportdoeleinden waren de banden in de fabriek te hard opgepompt.)
• Zorg ervoor dat het maaidek goed waterpas staat van links naar rechts/van voor naar achter voor de beste maaresultaten. (De banden moeten goed zijn opgepompt om waterpas te stellen.)
• Controleer de maaier- en aandrijfriemen. Zorg ervoor dat ze correct om de poelies en in alle riembeschermers zijn geleid.
• Controleer de bedrading. Zorg ervoor dat alle aansluitingen nog steeds stevig vastzitten en dat de draden goed zijn vastgeklemd.
• Voordat u met de tractor rijdt, moet u ervoor zorgen dat de vrijloopbediening in de "TRANSMISSIE INGESCHAKELD" positie staat. (Zie "TRANSPORT" in het gedeelte Bediening van deze handleiding.)

BESTEED TIJDENS HET LEREN GEBRUIKEN VAN UW TRACTOR EXTRA AANDACHT AAN DE VOLGENDE BELANGRIJKE PUNTEN:

• Het motoroliepeil is op het juiste niveau.
• De brandstoftank is gevuld met verse, schone, normale loodvrije benzine.
• Raak vertrouwd met alle bedieningselementen, hun locatie en functies. Bedien ze voordat u de motor start.
• Zorg ervoor dat het remsysteem in een veilige werkende staat verkeert.
• Zorg ervoor dat het Operator Presence System en het Reverse Operation System (ROS) correct werken. (Zie de gedeelten Bediening en Onderhoud in deze handleiding.)

WERKING

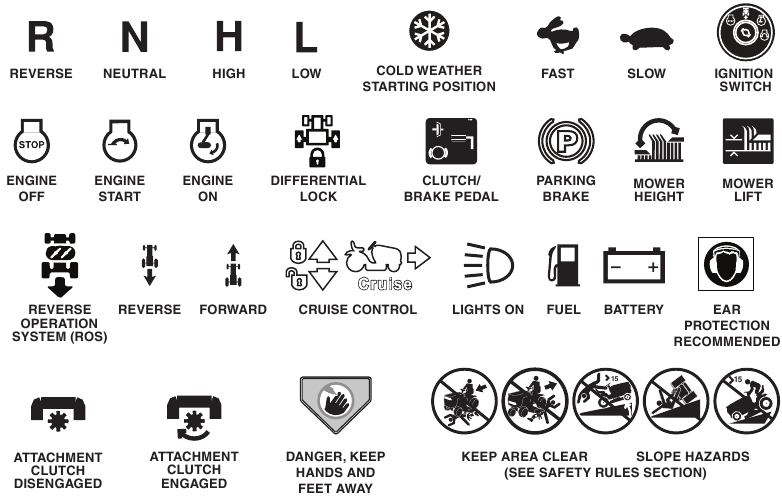

Deze symbolen kunnen op uw tractor of in de bij het product geleverde documentatie voorkomen. Leer en begrijp hun betekenis.

Het niet opvolgen van de instructies kan leiden tot ernstig letsel of de dood. Het veiligheidswaarschuwingssymbool wordt gebruikt om veiligheidsinformatie te identificeren over gevaren die kunnen leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

geeft een gevaar aan dat, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot licht of matig letsel.

indien gebruikt zonder het waarschuwingssymbool, geeft dit een situatie aan die kan leiden tot schade aan de tractor en/of motor.

HETE OPPERVLAKKEN geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

BRAND geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

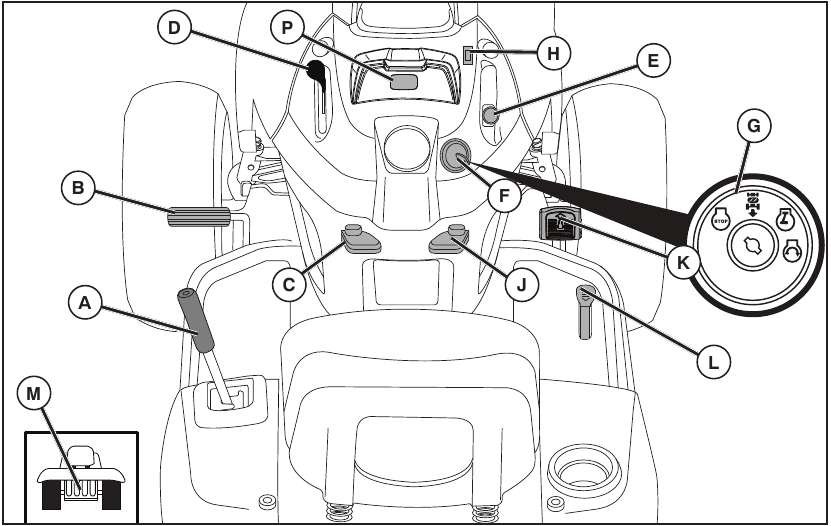

KEN UW APPARAAT

LEES DEZE HANDLEIDING EN VEILIGHEIDSVOORSCHRIFTEN VOORDAT U UW TRACTOR BEDIENDT
Vergelijk de afbeeldingen met uw tractor om vertrouwd te raken met de locaties van verschillende bedieningselementen en afstellingen. Bewaar deze handleiding voor toekomstig gebruik.

Onze tractoren voldoen aan de toepasselijke veiligheidsnormen van het American National Standards Institute.

1. HEFBOM VOOR HULPSTUKKEN - Wordt gebruikt om de maaier of andere hulpstukken die op uw tractor zijn gemonteerd, omhoog en omlaag te brengen.
2. REM PEDAAL - Wordt gebruikt om de tractor af te remmen en de motor te starten.
3. PARKEERREM - Vergrendelt het koppelings-/rempedaal in de remstand.
4. GASREGELAAR - Wordt gebruikt voor het starten en regelen van het motortoerental.
5. KOPPELINGSSCHAKELAAR HULPSTUK - Wordt gebruikt om de maaierbladen of andere hulpstukken die op uw tractor zijn gemonteerd, in te schakelen.
6. CONTACTSCHAKELAAR - Wordt gebruikt voor het starten en stoppen van de motor.
7. REVERSE OPERATION SYSTEM (ROS) "ON" (AAN) POSITIE - Maakt het mogelijk om de maaier of een ander aangedreven hulpstuk te bedienen tijdens het achteruitrijden.
8. LICHTSCHAKELAAR - Schakelt de koplampen in en uit.

10. CRUISE CONTROL HENDEL - Wordt gebruikt om de voorwaartse beweging van de tractor op de gewenste snelheid in te stellen zonder het voorwaartse rijpedaal ingedrukt te houden.
11. VOORWAARTS RIJPEDAAL - Wordt gebruikt voor de voorwaartse beweging van de tractor.
12. ACHTERWAARTS RIJPEDAAL - Wordt gebruikt voor de achterwaartse beweging van de tractor.
13. VRIJLOOPREGELING - Ontkoppelt de transmissie voor het duwen of langzaam slepen van de tractor met uitgeschakelde motor.

16. SERVICE MINDER/URENTELLER - Geeft aan wanneer onderhoud aan de motor en maaier vereist is.

De bediening van een tractor kan ertoe leiden dat vreemde voorwerpen in de ogen worden geslingerd, wat kan leiden tot ernstige oogschade. Draag altijd een veiligheidsbril of oogbeschermers tijdens het bedienen van uw tractor of het uitvoeren van aanpassingen of reparaties. We raden een standaard veiligheidsbril of een breedbeeld veiligheidsmasker aan dat over een bril kan worden gedragen.

HOE U UW PRODUCT GEBRUIKT

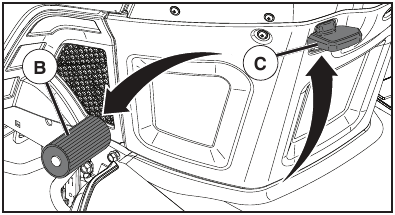

OM DE PARKEERREM AAN TE ZETTEN

Uw tractor is uitgerust met een schakelaar die de aanwezigheid van de bestuurder detecteert. Wanneer de motor draait, zal elke poging van de bestuurder om de stoel te verlaten zonder eerst de parkeerrem aan te zetten, de motor uitschakelen.

• Druk het rempedaal (B) helemaal in en houd het vast.
• Trek de parkeerremhendel (C) omhoog en houd deze vast, laat de druk van het rempedaal (B) los en laat vervolgens de parkeerremhendel los. Het pedaal moet in de remstand blijven staan. Zorg ervoor dat de parkeerrem de tractor veilig vasthoudt.


STOPPEN

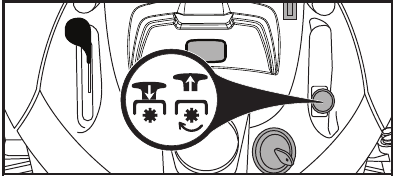

MAAIBOEEN -

• Om de maaibladen te stoppen, plaatst u de bediening van de hulpstukkoppeling in de "UITGESCHAKELDE" ( "DISENGAGED") positie ( ).

  ( ) BEDIENING VAN DE HULPSTUKKOPPELING "UITGESCHAKELD" ("DISENGAGED")
  ( ) BEDIENING VAN DE HULPSTUKKOPPELING "INGESCHAKELD" ("ENGAGED")

GRONDAANDRIJVING -

• Om de grondaandrijving te stoppen, drukt u het rempedaal volledig in de "REM" ("BRAKE") -stand.

VOORUIT- EN ACHTERUITRIJPEDAAL KEER TERUG NAAR DE NEUTRALE STAND WANNEER NIET INGEDRUKT.

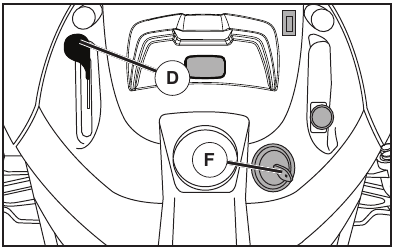

MOTOR -

• Verplaats de gashendel (D) tussen de halve en de volle snelheid (snel) positie.


OPMERKING: Als u de gashendel niet tussen de halve en de volle snelheid (snel) positie beweegt voordat u stopt, kan de motor "terugschieten" ("backfire").

• Draai de contactsleutel (F) naar de "STOP" (Stoppen) positie en verwijder de sleutel. Verwijder altijd de sleutel wanneer u de tractor verlaat om ongeoorloofd gebruik te voorkomen.
• Gebruik nooit de startpositie voor koud weer om de motor te stoppen.

ALS U DE CONTACTSCHAKELAAR IN EEN ANDERE STAND DAN "STOP" (Stoppen) LAAT STAAN, ZAL DE BATTERIJ LEEG RAKEN, (LEEG).

OPMERKING: Onder bepaalde omstandigheden, wanneer de tractor stationair draait met draaiende motor, kunnen hete uitlaatgassen van de motor "bruinkleuring" ("browning") van het gras veroorzaken. Om dit te voorkomen, moet u de motor altijd stoppen wanneer u de tractor op grasvelden stopt.

Stop de tractor altijd volledig, zoals hierboven beschreven, en zet de parkeerrem aan voordat u de bestuurderspositie verlaat.

GASREGELING GEBRUIKEN

Laat de motor altijd op volle snelheid (snel) draaien.

• Het laten draaien van de motor op een lagere snelheid dan de volle snelheid (snel) vermindert de operationele efficiëntie van de motor.
• Volle snelheid (snel) biedt de beste maaiprestaties.

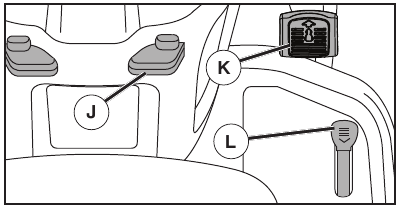

OM VOORUIT EN ACHTERUIT TE BEWEGEN

De richting en snelheid van de beweging wordt geregeld door de pedalen voor vooruit en achteruit rijden.

• Start de tractor en laat de parkeerrem los.
• Druk langzaam het pedaal voor vooruit (K) of achteruit (L) rijden in om de beweging te starten. De rijsnelheid neemt toe naarmate het pedaal verder wordt ingedrukt.


CRUISECONTROL GEBRUIKEN

De cruisecontrolfunctie kan alleen worden gebruikt voor vooruit rijden. Zie de bovenstaande afbeelding.

SYSTEEMKENMERKEN
De cruisecontrol mag alleen worden gebruikt tijdens het maaien of vervoeren op relatief vlakke, rechte oppervlakken. Andere omstandigheden, zoals trimmen bij lage snelheden, kunnen ervoor zorgen dat de cruisecontrol wordt uitgeschakeld. Gebruik de cruisecontrol niet op hellingen, ruw terrein of tijdens het trimmen of draaien.

• Terwijl het pedaal voor vooruit rijden is ingedrukt tot de gewenste snelheid, trekt u de cruisecontrolhendel (J) omhoog en houdt u deze vast terwijl u uw voet van het pedaal haalt en laat u vervolgens de hendel los.

Om de cruisecontrol uit te schakelen, drukt u het rempedaal in of tikt u op het pedaal voor vooruit rijden.

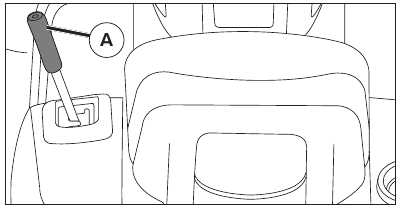

MAAIHOOGTE AANPASSEN

De positie van de hefboom (A) van het hulpstuk bepaalt de maaihoogte.

• Plaats de hefboom van het hulpstuk in de gewenste maaihoogtesleuf.

Het maaihoogtebereik is ongeveer 25,4 tot 101,6 mm (1 tot 4 inch). De hoogtes worden gemeten vanaf de grond tot de punt van het maaimes met de motor niet draaiend. Deze hoogtes zijn benaderingen en kunnen variëren afhankelijk van de bodemgesteldheid, de hoogte van het gras en de soorten gras die worden gemaaid.

• Het gemiddelde gazon moet tijdens het koele seizoen worden gemaaid tot ongeveer 63,5 mm (2-1/2 inch) en tijdens de hete maanden tot meer dan 76,2 mm (3 inch). Voor een gezonder en mooier gazon maait u vaak en na een gematigde groei.
• Voor de beste maaiprestaties moet gras hoger dan 152,4 mm (6 inch) twee keer worden gemaaid. Maak de eerste snede relatief hoog; de tweede op de gewenste hoogte.

OM DE PEILWIELEN AAN TE PASSEN

De peilwielen zijn correct afgesteld wanneer ze iets van de grond zijn wanneer de maaier zich op de gewenste maaihoogte in de werkstand bevindt. De peilwielen houden het maaidek vervolgens in de juiste positie om te voorkomen dat de grasmat wordt gescalpeerd in de meeste terreinomstandigheden.

OPMERKING: Stel de peilwielen af terwijl de tractor op een vlakke ondergrond staat.

• Stel de maaier in op de gewenste maaihoogte. (Zie "MAAIHOOGTE AANPASSEN" in het hoofdstuk Bediening van deze handleiding.)
• Met de maaier in de gewenste maaihoogte moeten de peilwielen zo worden gemonteerd dat ze iets van de grond zijn. Installeer het peilwiel in het juiste gat zoals afgebeeld en draai het stevig vast.
• Herhaal dit voor de andere kant en installeer het peilwiel in hetzelfde afstelgat.


MAAIER BEDIENEN

Uw tractor is uitgerust met een schakelaar die de aanwezigheid van de bestuurder detecteert. Elke poging van de bestuurder om de stoel te verlaten met de motor draaiend en de hulpstukkoppeling ingeschakeld, zal de motor uitschakelen. U moet volledig en centraal in de stoel blijven zitten om te voorkomen dat de motor aarzelt of afslaat wanneer u uw machine op ruw, glooiend terrein of heuvels gebruikt.

• Selecteer de gewenste maaihoogte. (Zie "MAAIHOOGTE AANPASSEN".)
• Start de maaibladen door de bediening van de hulpstukkoppeling in te schakelen.

MAAIBOEEN STOPPEN

Schakel de bediening van de hulpstukkoppeling uit.

Gebruik de maaier niet zonder de gehele grasopvangbak, op maaiers die hiermee zijn uitgerust, of de uitwerpkanaal op zijn plaats.

ACHTERUITRIJSYSTEEM (ROS)

Uw tractor is uitgerust met een achteruitrijsysteem (ROS). Elke poging van de bestuurder om achteruit te rijden met de hulpstukkoppeling ingeschakeld, zal de motor uitschakelen, tenzij de contactsleutel in de "AAN" ("ON") -positie van het ROS staat.

Achteruit rijden met de hulpstukkoppeling ingeschakeld tijdens het maaien wordt ten zeerste afgeraden. Het ROS "AAN" ("ON") zetten, om achteruit rijden met de hulpstukkoppeling ingeschakeld toe te staan, mag alleen worden gedaan als de bestuurder besluit dat het nodig is om de machine te herpositioneren met het hulpstuk ingeschakeld. Maai niet achteruit, tenzij dit absoluut noodzakelijk is.

HET ACHTERUITRIJSYSTEEM GEBRUIKEN -
Gebruik het alleen als u zeker weet dat er geen kinderen of andere omstanders het maaigebied zullen betreden.

• Druk het rempedaal helemaal in.
• Draai met draaiende motor de contactsleutel tegen de klok in naar de "AAN" ("ON") -positie van het ROS.

• Kijk naar beneden en achterom voordat en tijdens het achteruitrijden.
• Druk langzaam het pedaal voor achteruit rijden in om de beweging te starten.
• Wanneer het gebruik van het ROS niet langer nodig is, draait u de contactsleutel met de klok mee naar de "AAN" ("ON") -positie van de motor.

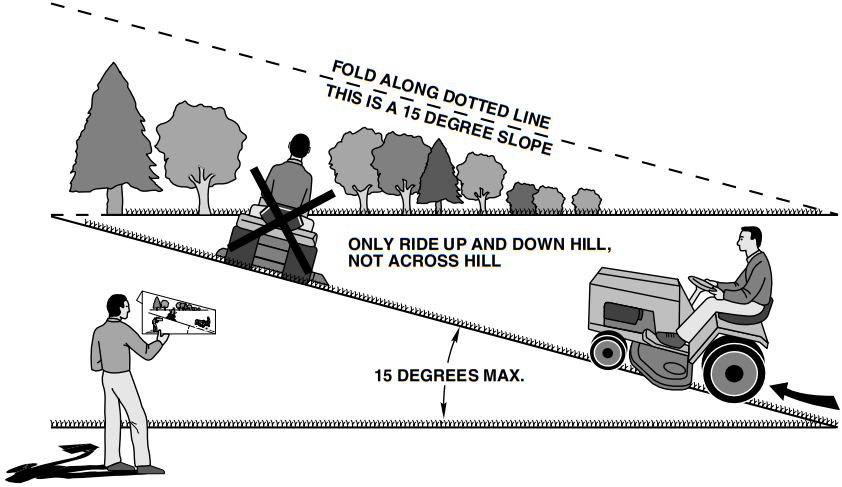

OM OP HELLINGEN TE WERKEN

Rijd niet op of af hellingen met een helling van meer dan 15° en rijd niet over een helling.

• Kies de laagste snelheid voordat u hellingen op of af gaat.
• Vermijd stoppen of veranderen van snelheid op hellingen.
• Als stoppen absoluut noodzakelijk is, drukt u het rempedaal snel in de remstand en zet u de parkeerrem aan.
• Om de beweging te hervatten, laat u de parkeerrem en het rempedaal langzaam los.
• Druk langzaam het juiste rijpedaal in de laagste stand in.
• Maak alle bochten langzaam.

VERVOEREN

Wanneer u uw tractor duwt of sleept, moet u ervoor zorgen dat de transmissie is uitgeschakeld door de vrijloopbediening in de vrijloopstand te zetten. De vrijloopbediening bevindt zich op de achterste trekhaak van de tractor.

• Breng het hulpstuk met de hefboom van het hulpstuk in de hoogste stand.
• Trek de vrijloopbediening uit en in de sleuf en laat deze los, zodat deze in de uitgeschakelde stand wordt gehouden.

• Duw of sleep de tractor niet met meer dan 3,2 km/u (twee (2) mph).
• Om de transmissie weer in te schakelen, herhaalt u de bovenstaande procedure.

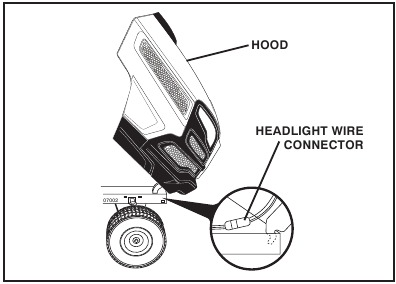

OPMERKING: Om te voorkomen dat de motorkap beschadigd raakt wanneer u uw tractor op een vrachtwagen of aanhanger vervoert, moet u ervoor zorgen dat de motorkap gesloten en aan de tractor bevestigd is. Gebruik een geschikt middel om de motorkap aan de tractor te binden (touw, koord, enz.).

TREKKEN VAN KARREN EN ANDERE HULPSTUKKEN

Sleep alleen de hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Een te zware lading op een helling is gevaarlijk. De banden kunnen de grip op de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

SERVICE MINDER/URENTELLER

De Service Minder toont het totale aantal uren dat de motor heeft gedraaid en geeft aan wanneer de motor of maaier onderhoud nodig heeft. Na elke 50 bedrijfsuren blijft het oliekannetje 2 uur branden. Raadpleeg het hoofdstuk Onderhoud van deze handleiding voor het onderhouden van de motor en de maaier.

OPMERKING: De Service Minder werkt wanneer de motor draait of de SmartSwitch actief (ontgrendeld) is.

VOORDAT U DE MOTOR START

CONTROLEER HET MOTOROLIEPEIL

De motor van uw tractor is vanuit de fabriek verzonden en is al gevuld met olie voor de zomer.

• Controleer de motorolie met de tractor op een vlakke ondergrond.
• Verwijder de olievuldop/peilstok en veeg deze schoon, steek de peilstok terug en draai de dop stevig vast, wacht een paar seconden, verwijder en lees het oliepeil af. Voeg indien nodig olie toe tot de "FULL" (VOL) markering op de peilstok is bereikt. Niet te vol doen.
• Voor gebruik bij koud weer moet u de olie vervangen voor een gemakkelijkere start. (Zie "OLIEVISCOSITEITSGRAFIEK" in het hoofdstuk Onderhoud van deze handleiding.)
• Zie het hoofdstuk Onderhoud in deze handleiding om de motorolie te vervangen.

BENZINE TOEVOEGEN

• Vul de brandstoftank tot de onderkant van de vulhals. Niet te vol doen. Gebruik verse, schone, gewone benzine met een minimum van 87 octaan. Meng geen olie met benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt om de versheid van de brandstof te garanderen.

Veeg gemorste olie of brandstof weg. Bewaar, morst of gebruik geen benzine in de buurt van open vuur.

BIJ GEBRUIK BIJ TEMPERATUREN ONDER 0 °C (32 °F), GEBRUIK VERSE, SCHONE WINTERBENZINE OM EEN GOEDE START BIJ KOUD WEER TE VERZEKEREN.

Brandstoffen gemengd met alcohol (gasohol genoemd of met behulp van ethanol of methanol) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd vóór opslag van 30 dagen of langer. Tap de benzinetank af, start de motor en laat hem draaien totdat de brandstofleidingen en carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Zie Opslag Instructies voor aanvullende informatie. Gebruik nooit motor- of carburateurreinigers in de brandstoftank, anders kan er blijvende schade ontstaan. Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgomafzettingen tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat. Laat de motor minstens 10 minuten draaien na het toevoegen van stabilisator om de stabilisator de carburateur te laten bereiken. Doe de benzinetank en carburateur niet leeg als u brandstof stabilisator gebruikt.

DE MOTOR STARTEN

De Briggs & Stratton-motor die op uw tractor is gemonteerd, is voorzien van een Ready-Start automatisch chokesysteem om het starten onder normale omstandigheden te vereenvoudigen. Lees de volgende startinstructie zorgvuldig door.

Wanneer de motor voor de eerste keer wordt gestart of als de motor zonder brandstof is komen te zitten, duurt het langer om de brandstof van de tank naar de motor te verplaatsen.

• Zorg ervoor dat de vrijloopbediening zich in de ingeschakelde stand van de transmissie bevindt.
• Ga in de bedieningspositie op de stoel zitten, druk het rempedaal in en zet de parkeerrem vast.
• Zet de bediening van de hulpstukkoppeling in de stand "DISENGAGED" (UITGESCHAKELD).

NORMAAL STARTEN (0 °C (32 °F) en hoger)

• Zet de gashendel in de snelle stand () en klik hem vast.
• Steek de sleutel in het contactslot en draai de sleutel met de klok mee () naar de stand "START" (STARTEN) en laat de sleutel los zodra de motor start.
• Wanneer de motor start, kunnen de hulpstukken en de aandrijving nu worden gebruikt. Als de motor de belasting niet accepteert en afslaat, start u de motor opnieuw en laat u hem een minuut warmdraaien.
• Laat de gashendel in de snelle stand staan () tijdens het maaien.

STARTEN BIJ KOUD WEER (0 °C (32 °F) en lager)

• Zet de gashendel voorbij de snelle stand in de startstand voor koud weer ().

Laat de startmotor niet langer dan vijftien seconden per minuut continu draaien. Als de motor na enkele pogingen niet start, wacht dan een paar minuten en probeer het opnieuw.

• Steek de sleutel in het contactslot en draai de sleutel met de klok mee naar de stand "START" (STARTEN) en laat de sleutel los zodra de motor start.
• Wanneer de motor start, zet u de gashendel terug in de snelle stand () om op te warmen. De benodigde tijd voor het opwarmen varieert van enkele seconden tot een minuut, afhankelijk van de omstandigheden en de temperatuur.
• Laat de gashendel in de snelle stand staan () tijdens het maaien.

AUTOMATISCHE TRANSMISSIE OPWARMEN

• Voordat u met het apparaat bij koud weer gaat rijden, moet de transmissie als volgt worden opgewarmd:
  • Zorg ervoor dat de tractor op een vlakke ondergrond staat.
  • Laat de parkeerrem los en laat de rem langzaam terugkeren naar de werkstand.
  • Wacht een minuut totdat de transmissie is opgewarmd. Dit kan tijdens de opwarmperiode van de motor worden gedaan.
• De hulpstukken kunnen ook worden gebruikt tijdens de opwarmperiode van de motor nadat de transmissie is opgewarmd.

TRANSMISSIE ONTLUCHTEN

Schakel de vrijloophendel nooit in of uit terwijl de motor draait.

Om een goede werking en prestaties te garanderen, wordt aanbevolen om de transmissie te ontluchten voordat u de tractor voor de eerste keer gebruikt. Deze procedure verwijdert eventuele opgesloten lucht in de transmissie die zich mogelijk heeft ontwikkeld tijdens het transport van uw tractor.

MOCHT UW TRANSMISSIE MOETEN WORDEN VERWIJDERD VOOR SERVICE OF VERVANGING, DAN MOET DEZE NA HERINSTALLATIE WORDEN ONTLUCHT VOORDAT U DE TRACTOR GEBRUIKT.

1. Plaats de tractor veilig op een vlakke ondergrond - die vrij en open is - met de motor uit en de parkeerrem ingeschakeld.
2. Schakel de transmissie uit door de vrijloopbediening in de uitgeschakelde stand te zetten. (Zie "VOOR TRANSPORT" in dit gedeelte van de handleiding.)
3. Ga op de tractorstoel zitten en start de motor. Nadat de motor draait, zet u de gashendel in de lage stand. Schakel de parkeerrem uit

Op elk moment, tijdens stap 4, kan er beweging van de aandrijfwielen zijn.

4. Druk het voorwaartse aandrijpedaal volledig in, houd dit vijf (5) seconden vast en laat het pedaal los. Druk het achterwaartse aandrijpedaal volledig in, houd dit vijf (5) seconden vast en laat het pedaal los. Herhaal deze procedure drie (3) keer.
5. Zet de motor af en zet de parkeerrem vast.
6. Schakel de transmissie in door de vrijloopbediening in de ingeschakelde stand te zetten. (Zie "VOOR TRANSPORT" in dit gedeelte van de handleiding.)
7. Ga op de tractorstoel zitten en start de motor. Nadat de motor draait, zet u de gashendel op halve (1/2) snelheid. Schakel de parkeerrem uit.
8. Rijd de tractor ongeveer 1,5 meter (5 voet) vooruit en vervolgens 1,5 meter (5 voet) achteruit. Herhaal deze rijprocedure drie keer.

Uw transmissie is nu ontlucht en klaar voor normaal gebruik.

MAAITIPS

• Gebruik GEEN sneeuwkettingen wanneer de maaierbehuizing aan de tractor is bevestigd.
• De maaier moet goed waterpas staan voor de beste maaiprestaties. Zie "DE MAAIERBEHUIZING WATERPAS ZETTEN" in het gedeelte Service en afstellingen van deze handleiding.
• De linkerzijde van de maaier moet worden gebruikt voor het trimmen.
• Rijd zo dat het maaisel wordt uitgeworpen op het gebied dat is gemaaid. Houd het gemaaide gebied rechts van de tractor. Dit resulteert in een gelijkmatigere verdeling van het maaisel en een gelijkmatiger maaien.
• Begin bij het maaien van grote oppervlakken met draaien naar rechts, zodat het maaisel wordt afgevoerd van struiken, hekken, opritten, enz. Na één of twee rondes maait u in de tegenovergestelde richting door naar links te draaien tot u klaar bent.

•
  Als het gras extreem hoog is, moet het twee keer worden gemaaid om de belasting en het mogelijke brandgevaar door gedroogd maaisel te verminderen. Maak de eerste snede relatief hoog; de tweede op de gewenste hoogte.
• Maai geen gras als het nat is. Nat gras verstopt de maaier en laat ongewenste klonten achter. Laat het gras drogen voordat u gaat maaien.
• Laat de motor altijd op vol gas draaien tijdens het maaien om betere maaiprestaties en een goede afvoer van materiaal te garanderen. Regel de rijsnelheid door een lage genoeg versnelling te selecteren om de maaiermaaienprestaties en de gewenste kwaliteit van de snede te geven.
• Selecteer bij het bedienen van hulpstukken een rijsnelheid die past bij het terrein en de beste prestaties levert van het gebruikte hulpstuk.

ONDERHOUD

ONDERHOUDSSCHEMA		VOOR ELK GEBRUIK	ELKE 8 UUR	ELKE 25 UUR	ELKE 50 UUR	ELKE 100 UUR	ELK SEIZOEN	VOOR OPSLAG
TRACTOR	Controleer de werking van de rem
	Controleer de bandenspanning
	Controleer de aanwezigheid van de bestuurder en de ROS-systemen
	Controleer op losse bevestigingsmiddelen
	Controleer/vervang de messen van de maaier
	Smeerschema
	Controleer het batterijniveau
	Reinig de batterij en de aansluitingen

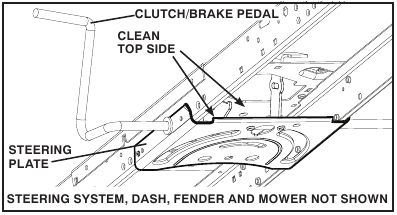

	Reinig vuil van de stuurplaat
	Controleer de koeling van de transaxle
	Controleer of de maaier waterpas staat
	Controleer de V-snaren
MOTOR	Controleer het motoroliepeil
	Ververs de motorolie (modellen met oliefilter)
	Ververs de motorolie (modellen zonder oliefilter)
	Reinig het luchtfilter
	Reinig het luchtscherm
	Inspecteer de uitlaatdemper/vonkenvanger
	Vervang het oliefilter (indien aanwezig)
	Reinig de koelribben van de motor
	Vervang de bougie
	Vervang de papieren cartridge van het luchtfilter
	Vervang het brandstoffilter

1. Vaker verversen bij gebruik onder zware belasting of bij hoge omgevingstemperaturen
2. Vaker onderhoud uitvoeren bij gebruik in vuile of stoffige omstandigheden.
3. Vervang de messen vaker bij het maaien in zandgrond.
4. Niet vereist indien uitgerust met een onderhoudsvrije batterij
5. Zie Reiniging in het Onderhoudsgedeelte.
6. Inspecteer de uitlaatdemper om de 50 bedrijfsuren of zes maanden op tekenen van schade. Als er schade wordt geconstateerd, raadpleeg dan de lijst met reparatieonderdelen of neem contact op met uw plaatselijke dealer om een vervanging te bestellen.

ALGEMENE AANBEVELINGEN

De garantie op deze tractor dekt geen items die zijn blootgesteld aan misbruik of nalatigheid door de bestuurder. Om de volledige waarde van de garantie te ontvangen, moet de bestuurder de tractor onderhouden zoals beschreven in deze handleiding.

Sommige aanpassingen moeten periodiek worden uitgevoerd om uw tractor goed te onderhouden.

Controleer minstens één keer per seizoen of u een van de aanpassingen moet uitvoeren die worden beschreven in het gedeelte Service en Aanpassingen van deze handleiding.

• Minstens één keer per jaar moet u de bougie vervangen, het luchtfilter reinigen of vervangen, en de messen en riemen controleren op slijtage. Een nieuwe bougie en een schoon luchtfilter zorgen voor een goede lucht-brandstofverhouding en helpen uw motor beter te lopen en langer mee te gaan.

VOOR ELK GEBRUIK

• Controleer het motoroliepeil.
• Controleer de werking van de rem.
• Controleer de bandenspanning.
• Controleer de aanwezigheid van de bestuurder en de ROS-systemen op een goede werking.
• Controleer op losse bevestigingsmiddelen.

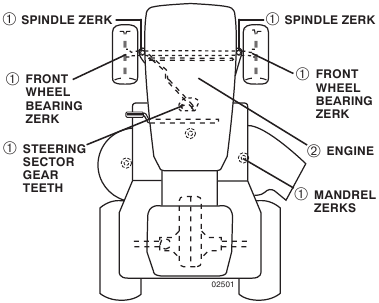

SMEERSCHEMA

1. Algemeen smeervet
2. Raadpleeg het gedeelte "MOTOR" van het onderhoud

SMEER DE DRAAIPUNTEN DIE SPECIALE NYLONLAGERS HEBBEN NIET. VISKEUZE SMEERMIDDELEN ZULLEN STOF EN VUIL AANTREKKEN DIE DE LEVENSDUUR VAN DE ZELFSMEERENDE LAGERS VERKORTEN. ALS U VINDT DAT ZE GESMEERD MOETEN WORDEN, GEBRUIK DAN ALLEEN SPAARZAAM EEN DROOG, GEPOEDERD GRAPHITE SMEERMIDDEL.

TRACTOR

Neem altijd de veiligheidsvoorschriften in acht bij het uitvoeren van onderhoud.

REM WERKING

Als de tractor meer dan vijf (5) voet (1,5 m) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of geplaveide ondergrond, dan moeten de remmen worden gecontroleerd en afgesteld. (Zie "TO CHECK BRAKE" (REM CONTROLEREN) in het gedeelte Service en afstellingen van deze handleiding.)

BANDEN

• Handhaaf de juiste bandenspanning in alle banden. (Zie de zijkanten van de banden voor de juiste PSI.)
• Houd banden vrij van benzine, olie of chemicaliën voor insectenbestrijding die rubber kunnen beschadigen.
• Vermijd stronken, stenen, diepe sporen, scherpe voorwerpen en andere gevaren die bandenschade kunnen veroorzaken.

OPMERKING: Om bandenlekken te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kan bandendichtmiddel worden gekocht bij uw plaatselijke onderdelenleverancier. Bandendichtmiddel voorkomt ook droogrot en corrosie van de banden.

SYSTEEM VOOR AANWEZIGHEID VAN DE BEDIENER EN ACHTERUITRIJSYSTEEM (ROS)

Zorg ervoor dat de systemen voor de aanwezigheid van de bediener en de achteruitrijwerking correct werken. Als uw tractor niet werkt zoals beschreven, verhelp het probleem dan onmiddellijk.

• De motor mag niet starten, tenzij het rempedaal volledig is ingetrapt en de bediening van de aankoppelingskoppeling zich in de uitgeschakelde stand bevindt.

CONTROLEER HET SYSTEEM VOOR AANWEZIGHEID VAN DE BEDIENER

• Wanneer de motor draait, moet elke poging van de bestuurder om de stoel te verlaten zonder eerst de parkeerrem aan te zetten, de motor uitschakelen.
• Wanneer de motor draait en de aankoppelingskoppeling is ingeschakeld, moet elke poging van de bestuurder om de stoel te verlaten de motor uitschakelen.
• De aankoppelingskoppeling mag nooit werken tenzij de bestuurder op de stoel zit.

CONTROLEER HET ACHTERUITRIJ (ROS) SYSTEEM

• Wanneer de motor draait met het contactslot in de "ON" (AAN) stand en de aankoppelingskoppeling is ingeschakeld, moet elke poging van de bestuurder om achteruit te schakelen de motor uitschakelen.

• Wanneer de motor draait met het contactslot in de ROS "ON" (AAN) stand en de aankoppelingskoppeling is ingeschakeld, mag elke poging van de bestuurder om achteruit te schakelen de motor NIET uitschakelen.


MESONDERHOUD

Voor het beste resultaat moeten de messen van de maaier scherp worden gehouden. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant van uw tractor. Het gebruik van een mes dat niet is goedgekeurd door de fabrikant van uw tractor is gevaarlijk, kan uw tractor beschadigen en uw garantie ongeldig maken.

MES VERWIJDEREN

• Zet de maaier in de hoogste stand om toegang tot de messen te krijgen.


OPMERKING: Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.

• Verwijder de mesbout door deze tegen de klok in te draaien.
• Installeer een nieuw of opnieuw geslepen mes met de gestempelde "GRASS SIDE" (GRASKANT) naar de grond gericht.

Om een correcte montage te garanderen, moet het middengat in het mes uitgelijnd zijn met de ster op de dorensamenstelling.

• Installeer en draai de mesbout stevig vast (45-55 Ft. Lbs./ 62-75 Nm).

SPECIALE MESBOUT IS WARMTEBEHANDELD.

ACCU

Uw tractor heeft een acculaadsysteem dat voldoende is voor normaal gebruik. Het periodiek opladen van de accu met een autolader verlengt echter de levensduur.

• Houd de accu en de aansluitingen schoon.
• Houd de accubouten vast.
• Houd kleine ontluchtingsgaten open.
• Laad op met 6-10 ampère gedurende 1 uur.

OPMERKING: De originele accu op uw tractor is onderhoudsvrij. Probeer de doppen of deksels niet te openen of te verwijderen. Het toevoegen of controleren van het elektrolytniveau is niet nodig.

DE ACCU EN AANSLUITINGEN REINIGEN
Corrosie en vuil op de accu en de aansluitingen kunnen ervoor zorgen dat de accu stroom "lekt".

• Verwijder de terminalbeschermer.
• Koppel eerst de ZWARTE accukabel los, daarna de RODE accukabel en verwijder de accu van de tractor.
• Spoel de accu af met gewoon water en droog hem af.
• Reinig de aansluitingen en de uiteinden van de accukabels met een draadborstel tot ze helder zijn.
• Smeer de aansluitingen in met vet of vaseline.
• Installeer de accu opnieuw. (Zie "REPLACING BATTERY" (ACCU VERVANGEN) in het hoofdstuk Service en afstellingen van deze handleiding.)

TRANSAXLE ONDERHOUD

De transmissieventilator en koelribben moeten schoon worden gehouden om een goede koeling te garanderen.
Probeer de ventilator of transmissie niet schoon te maken terwijl de motor draait of terwijl de transmissie heet is. Om mogelijke schade aan afdichtingen te voorkomen, mag u geen water of stoom onder hoge druk gebruiken om de transmissie te reinigen.

• Inspecteer de koelventilator om er zeker van te zijn dat de ventilatorbladen intact en schoon zijn.
• Inspecteer de koelribben op vuil, grasresten en andere materialen. Om schade aan afdichtingen te voorkomen, mag u geen perslucht of een hogedrukspuit gebruiken om de koelribben te reinigen.

TRANSAXLE POMPVLOEISTOF

De transaxle is in de fabriek afgesloten en vloeistofonderhoud is niet vereist voor de levensduur van de transaxle. Mocht de transaxle ooit lekken of onderhoud nodig hebben, neem dan contact op met uw dichtstbijzijnde erkende servicecentrum/-afdeling.

V-RIEMEN

Controleer de V-riemen na 100 draaiuren op slijtage en vervanging indien nodig. De riemen zijn niet verstelbaar. Vervang de riemen als ze door slijtage beginnen te slippen.

MOTOR

SMERING

Gebruik alleen hoogwaardige detergentolie met API-serviceclassificatie SJ-SN. Selecteer de SAE-viscositeitsklasse van de olie op basis van de verwachte bedrijfstemperatuur.

LET OP: Hoewel multigrade-oliën (5W30, 10W30 etc.) het starten bij koud weer verbeteren, leiden ze tot een hoger olieverbruik bij gebruik boven 0°C. Controleer het motoroliepeil vaker om mogelijke motorschade door een te laag oliepeil te voorkomen.

Vervang de olie na elke 50 bedrijfsuren of minstens één keer per jaar als de tractor geen 50 uur in één jaar wordt gebruikt.

Controleer het carteroliepeil voordat u de motor start en na elke acht (8) bedrijfsuren. Draai de olievuldop/peilstok elke keer dat u het oliepeil controleert goed vast.

MOTOROLIE VERVERSEN

Zie de bovenstaande afbeelding.
Bepaal het verwachte temperatuurbereik voordat u de olie ververst. Alle olie moet voldoen aan de API-serviceclassificatie SJ-SN.

• Zorg ervoor dat de tractor op een vlakke ondergrond staat.
• Olie loopt gemakkelijker weg als deze warm is.
• Vang de olie op in een geschikte container.

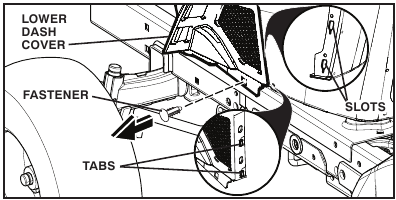

VERWIJDERING ONDERSTE DASHBOARDKAP

• Til de motorkap op.
• Verwijder de bevestiging van de onderste dashboardkap.

Verwijder de onderste dashboardkap voorzichtig om ervoor te zorgen dat de kaplipjes niet breken.

• Schuif de onderste dashboardkap omhoog om de kaplipjes los te maken van de taps toelopende sleuven in het onderste dashboard en verwijder deze.

• Verwijder de olievuldop/peilstok. Zorg ervoor dat er geen vuil in de motor komt bij het verversen van de olie.

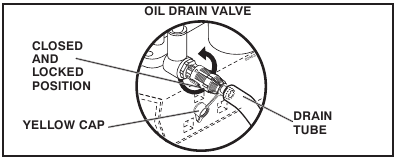

• Verwijder de gele dop van het uiteinde van de aftapkraan en installeer de aftapbuis op de fitting.
• Ontgrendel de aftapkraan door deze naar binnen te duwen en tegen de klok in te draaien.
• Trek aan de aftapkraan om te openen.

• Nadat de olie volledig is afgetapt, sluit en vergrendel de aftapkraan door deze naar binnen te duwen en met de klok mee te draaien totdat de pen in de vergrendelde positie staat, zoals weergegeven.
• Verwijder de aftapbuis en plaats de dop terug op de onderste fitting van de aftapkraan.
• Vul de motor bij met olie via de vulbuis van de oliepeilstok. Giet langzaam. Niet te vol gieten. Zie het gedeelte "PRODUCTSPECIFICATIES" van deze handleiding voor de geschatte inhoud.
• Gebruik de meter op de olievuldop/peilstok om het niveau te controleren. Zorg ervoor dat de peilstokdop goed is vastgedraaid voor een nauwkeurige meting. Houd de olie op de "FULL" (VOL) -lijn op de peilstok. Draai de dop na afloop goed vast op de buis.

MOTOROLIEFILTER

Vervang het motoroliefilter elk seizoen of om de andere olieverversing als de tractor meer dan 100 uur in één jaar wordt gebruikt.

LET OP: Indien nodig, verwijder de onderste dashboardkappen met behulp van de stappen uit het gedeelte "Verwijdering onderste dashboardkap" van deze handleiding.

LUCHTFILTER

Uw motor zal niet goed lopen met een vuil luchtfilter. Onderhoud de luchtfilter vaker in stoffige omstandigheden.

LUCHTSCHERM REINIGEN

Het luchtscherm bevindt zich boven de luchtinlaatventilator bovenop de motor. Het luchtscherm moet vrij worden gehouden van vuil en kaf om motorschade door oververhitting te voorkomen. Reinig met een draadborstel of perslucht om vuil en hardnekkige opgedroogde gomvezels te verwijderen.

MOTOR KOELSYSTEEM

Om een goede koeling te garanderen, moet u ervoor zorgen dat het grasscherm, de koelribben en andere externe oppervlakken van de motor te allen tijde schoon worden gehouden.
Verwijder elke 100 bedrijfsuren (vaker in extreem stoffige, vuile omstandigheden) de ventilatorbehuizing en andere koelmantels. Reinig de koelribben en externe oppervlakken indien nodig. Zorg ervoor dat de koelmantels opnieuw worden geïnstalleerd.

LET OP: Het gebruik van de motor met een verstopt grasscherm, vuile of verstopte koelribben en/of verwijderde koelmantels veroorzaakt motorschade door oververhitting.

UITLAATDEMPER

Inspecteer en vervang de gecorrodeerde uitlaatdemper en vonkenvanger (indien aanwezig), aangezien dit brandgevaar en/of schade kan veroorzaken.

BOUGIES

Vervang de bougies aan het begin van elk maaiseizoen of na elke 100 bedrijfsuren, afhankelijk van wat zich het eerst voordoet. Het bougietype en de elektrodenafstand staan vermeld in het gedeelte "PRODUCTSPECIFICATIES" van deze handleiding.

IN-LINE BRANDSTOFFILTER

Het brandstoffilter moet één keer per seizoen worden vervangen. Als het brandstoffilter verstopt raakt, waardoor de brandstoftoevoer naar de carburateur wordt belemmerd, is vervanging vereist.

• Verwijder met een koude motor het filter en sluit de brandstofleidingsecties af.
• Plaats het nieuwe brandstoffilter in de brandstofleiding met de pijl naar de carburateur gericht.
• Zorg ervoor dat er geen brandstoflekkage is en dat de klemmen correct zijn geplaatst.
• Veeg onmiddellijk gemorste benzine op.

REINIGING

• Reinig de motor, de accu, de stoel, de afwerking, enz. van alle vreemde voorwerpen.
• Verwijder vuil van de stuurplaat. Vuil kan de beweging van de koppelings-/rempedaalschacht beperken, waardoor de riem kan slippen en de aandrijving verloren kan gaan.


  Vermijd alle knelpunten en bewegende delen.
• Houd de afgewerkte oppervlakken en wielen vrij van benzine, olie, enz.
• Bescherm gelakte oppervlakken met autowas.

Behalve voor de spoelpoort (indien aanwezig), raden we het niet aan om een tuinslang of hogedrukreiniger te gebruiken om de buitenkant van uw tractor schoon te maken, tenzij de motor en transmissie zijn afgedekt om water buiten te houden. Water in de motor of transmissie verkort de levensduur van uw tractor. Gebruik perslucht of een bladblazer om gras, bladeren en afval van de buitenkant van de tractor en maaier te verwijderen.

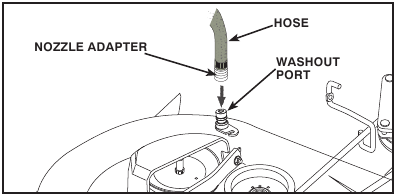

SPOELPOORT MAAIDEK

Het maaidek van uw tractor is uitgerust met een spoelpoort als onderdeel van het maaidekspoelsysteem. Deze moet na elk gebruik worden gebruikt.

1. Rijd de tractor naar een vlakke, vrije plek op uw gazon, dicht genoeg bij een waterkraan om uw tuinslang te kunnen bereiken.

   Zorg ervoor dat de uitwerpopening van de tractor is gericht op AFSTAND van uw huis, garage, geparkeerde auto's, enz. Verwijder de opvangbak of mulchkap indien bevestigd.
2. Zorg ervoor dat de bedieningshendel van de maaiwerktuigkoppeling in de stand "UITGESCHAKELD" (DISENGAGED) staat, zet de parkeerrem en stop de motor.
3. Draai de spuitstukadapter (verpakt bij de gebruikershandleiding van uw tractor) op het uiteinde van uw tuinslang.
4. Trek de vergrendelingskraag van de spuitstukadapter terug en duw de adapter op de spoelpoort van het maaidek aan de linkerkant van het maaidek. Laat de vergrendelingskraag los om de adapter op het spuitstuk te vergrendelen.


Trek aan de slang om er zeker van te zijn dat de verbinding veilig is.

5. Zet het water aan.
6. Terwijl u in de bestuurderspositie op de tractor zit, start u de motor opnieuw en zet u de gashendel in de snelle " " positie.

Controleer het gebied nogmaals om er zeker van te zijn dat het gebied vrij is. Zorg ervoor dat er geen kinderen in de buurt zijn tijdens het reinigen van het maaidek.

7. Zet de bedieningshendel van de maaiwerktuigkoppeling van de tractor in de stand "INGESCHAKELD" (ENGAGED). Blijf in de bestuurderspositie zitten met het maaidek ingeschakeld totdat het maaidek is gereinigd.
8. Zet de bedieningshendel van de maaiwerktuigkoppeling van de tractor in de stand "UITGESCHAKELD" (DISENGAGED). Draai de contactsleutel naar de STOP (STOP) -stand om de motor van de tractor uit te schakelen. Zet het water uit.
9. Trek de vergrendelingskraag van de spuitstukadapter terug om de adapter los te koppelen van de spoelpoort van het spuitstuk.
10. Verplaats de tractor naar een droge plaats, bij voorkeur een betonnen of verharde plaats. Plaats de bedieningshendel van de maaiwerktuigkoppeling in de stand "INGESCHAKELD" (ENGAGED) om overtollig water te verwijderen en te helpen drogen voordat u de tractor opbergt.

Een gebroken of ontbrekende spoelfitting kan u of anderen blootstellen aan weggegooide voorwerpen door contact met het mes.

• Vervang een gebroken of ontbrekende spoelfitting onmiddellijk voordat u de maaier opnieuw gebruikt.
• Sluit alle gaten in de maaier af met bouten en borgmoeren.

SERVICE EN AANPASSINGEN

OM ERNSTIG LETSEL TE VOORKOMEN, VOORAFGAAND AAN HET UITVOEREN VAN ENIG ONDERHOUD OF AANPASSINGEN:

• Duw het rempedaal volledig in en zet de parkeerrem.
• Plaats de koppeling van het werktuig in de stand "UITGESCHAKELD" (DISENGAGED).
• Draai de contactsleutel naar "STOP" en verwijder de sleutel.
• Zorg ervoor dat de messen en alle bewegende delen volledig tot stilstand zijn gekomen.
• Koppel de bougiekabel los van de bougie en plaats de kabel waar deze geen contact kan maken met de bougie.

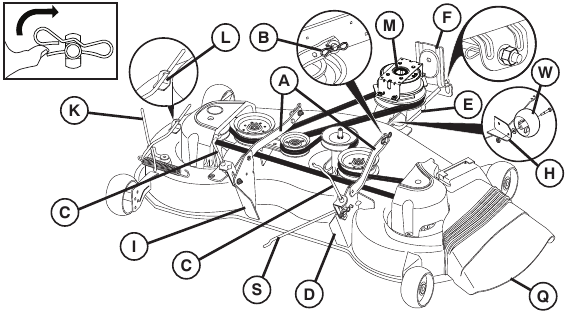

MAAIER VERWIJDEREN

1. MAAIER ZIJOPHANGING ARMEN
2. BORGVEER
3. ACHTERSTE HEFSTANG(EN)
4. RECHTER ACHTERMAAIER BEUGEL
5. VOORSTE HEFSTANG SAMENSTEL
6. VOORSTE OPHANGBEUGEL

8. VOORSTE MAAIERBEUGEL
9. LINKER ACHTERMAAIERBEUGEL

11. RIEMSPANSTANG
12. VERGRENDELBEUGEL
13. MOTOR KOPPELING POELIE

17. DEFLECTOR SCHILD

19. ANTI-ZWAAISTANG

23. VOORSTE PEILWIEL

• Plaats de koppeling van het werktuig in de stand "UITGESCHAKELD" (DISENGAGED).
• Laat de hefhendel van het werktuig zakken naar de laagste stand.
• Ontkoppel de riemspanstang (K) van de vergrendelbeugel (L).

  De riemspanstang is geveerd. Houd de stang stevig vast en laat hem langzaam los.
• Verwijder de maaierriem van de elektrische koppelingspoelie (M).
• Koppel de voorste stang (E) los van de maaier.
• Ga naar een van beide zijden van de maaier en koppel de maaierophangarm (A) los van het chassis en de achterste hefstang (C) van de achterste maaierbeugel (D) - verwijder borgveren en ringen.
• Ga naar de andere kant van de maaier en koppel de ophangarm en de achterste hefstang los.

  Nadat de achterste hefstangen zijn losgekoppeld, is de hefhendel van het werktuig geveerd. Houd de hefboom stevig vast bij het veranderen van de stand van de hendel.
• Verwijder vanaf de rechterkant van de maaier de anti-zwaaistang (S) van de rechter achtermaaierbeugel (D) - verwijder de borgveer en de ring en trek de maaier naar u toe totdat de stang uit het gat in de beugel valt.
• Draai het stuur van de tractor zo ver mogelijk naar links.
• Schuif de maaier onder de rechterkant van de tractor vandaan.

MAAIER INSTALLEREN

1. ZET DE PARKEERREMHENDEL VAST EN LAAT DE HEFHENDEL VAN HET WERKTUIG ZAKKEN
   • Duw het koppelings-/rempedaal helemaal naar beneden en houd het vast.
   • Trek de parkeerremhendel omhoog en houd vast, laat de druk van het koppelings-/rempedaal los en laat vervolgens de parkeerremhendel los. Het pedaal moet in de remstand blijven staan. Zorg ervoor dat de parkeerrem de tractor veilig vasthoudt.



     De hefhendel is geveerd. Houd de hefhendel stevig vast, laat hem langzaam zakken en zet hem vast in de laagste stand. De hefhendel bevindt zich aan de linkerkant van het spatbord.
2. MONTEER HET VOORSTE PEILWIEL (W) AAN DE VOORKANT VAN DE MAAIER

   8. VOORSTE MAAIER BEUGEL

23. VOORSTE PEIL WIEL
24. SCHOUDER BOUT
25. 1-1/4 B.D. SLUITRING
26. 3/8-16 BORGMOER

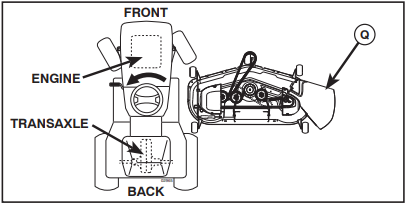

3. DRAAI HET STUUR NAAR LINKS EN POSITIONEER DE MAAIER
   • Draai het stuur zo ver mogelijk naar links en positioneer de maaier aan de rechterkant van de tractor met het deflectorschild (Q) aan de rechterkant. alle maaierpoeliegleuven.

     17. DEFLECTOR SCHILD

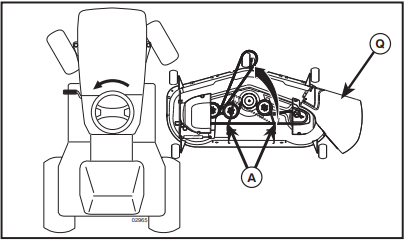

4. SCHUIF DE MAAIER ONDER DE TRACTOR
   • Breng de riem naar voren en controleer of de riem correct is geleid in alle maaierpoeliegleuven.
     OPMERKING: Zorg ervoor dat de maaier zijophangarmen (A) naar voren wijzen voordat u de maaier onder de tractor schuift.
   • Schuif de maaier onder de tractor totdat deze in het midden onder de tractor staat.

     1. MAAIER ZIJOPHANGING ARMEN

17. DEFLECTOR SCHILD

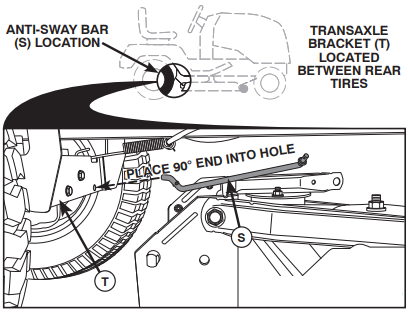

5. INSTALLEER DE ANTI-ZWAAISTANG (S) (INDIEN AANWEZIG)

• Steek vanaf de rechterkant van de maaier eerst het uiteinde van 90° van de anti-zwaaistang (S) in het gat in de transaxle-beugel (T), dat zich in de buurt van de linker achterband voor de transaxle bevindt.



19. ANTI-ZWAAISTANG
20. TRANSAXLE BEUGEL

OPMERKING: Een zaklamp kan handig zijn.

OPMERKING: Afhankelijk van het model kan de beugel (T) afwijken van de afbeelding, maar het gat voor de anti-zwaaistang bevindt zich op dezelfde positie/locatie.

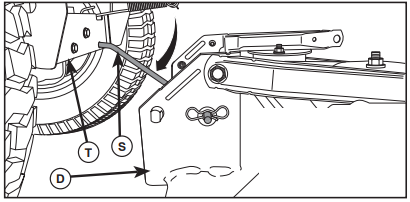

• Draai het geïntegreerde ringuiteinde van de anti-zwaaistang (S) in de richting van de maaierdekbeugel aan de rechterkant van de maaier. Steek het geïntegreerde ringuiteinde van de stang in het gat in de achterste maaierbeugel (D). Verplaats de maaier indien nodig om het geïntegreerde ringuiteinde van de stang in de achterste maaierbeugel (D) te steken.


4. RECHTER KANT ACHTERMAAIERBEUGEL

19. ANTI-ZWAAISTANG
20. TRANSAXLE BEUGEL

• Zet vast met een kleine ring en een kleine borgveer zoals afgebeeld.

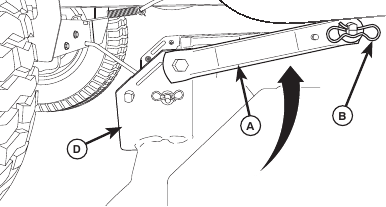

6. BEVESTIG DE MAAIER ZIJOPHANGARMEN (A) AAN HET CHASSIS

• Plaats het voorste gat in de zijophangarm (A) over de pen aan de buitenkant van het tractorchassis en zet vast met een grote ring en een grote borgveer (B).


1. MAAIER ZIJOPHANGARMEN
2. BORGVEER

4. RECHTER ACHTERMAAIERBEUGEL

• Herhaal dit aan de andere kant van de tractor.

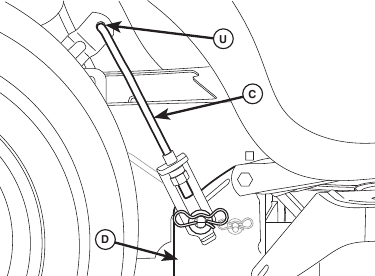

7. BEVESTIG DE ACHTERSTE HEFSTANGEN (C)

• Steek het stangeinde van de achterste hefstang (C) in het gat (U) in de ophangarm van de tractorhefas en draai de stang omlaag naar de maaier.


3. ACHTERSTE HEFSTANG(EN)
4. RECHTER ACHTERMAAIERBEUGEL

21. GAT

• Til de achterhoek van de maaier op en plaats de sleuf in het stangsamenstel over de pen op de achterste maaierbeugel (D) en zet vast met een grote ring en een grote borgveer.
• Herhaal dit aan de andere kant van de tractor.

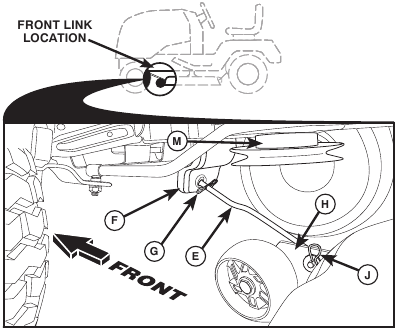

8. BEVESTIG DE VOORSTE STANG (E)


5. VOORSTE HEFSTANG SAMENSTEL
6. VOORSTE OPHANGBEUGEL
7. GROTE BORGVEER
8. VOORSTE MAAIERBEUGEL

10. KLEINE BORGVEER

13. MOTOR KOPPELING POELIE

• Draai het stuur om de wielen recht naar voren te plaatsen.
• Steek vanaf de voorkant van de tractor het stangeinde van de voorste stang (E) door het voorste gat in de voorste ophangbeugel (F) van de tractor.
• Ga naar de linkerkant van de maaier en steek de grote borgveer (G) door het gat in de voorste stang (E) achter de voorste ophangbeugel (F).
• Steek het andere uiteinde van de stang (E) in het gat in de voorste maaierbeugel (H) en zet vast met een ring en een kleine borgveer (J).

OPMERKING: Vereist het heffen van het dek.

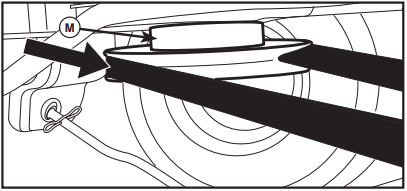

9. INSTALLEER DE RIEM OP DE MOTOR KOPPELING POELIE (M)
   • Ontkoppel de riemspanstang (K) van de vergrendelbeugel (L).
   • Installeer de riem op de motor koppelingspoelie (M).


Controleer of de riem correct is geleid in alle maaierpoeliegleuven en onder de doornkappen.

• Zet de riemspanstang (K) vast op de vergrendelbeugel (L).

De riemspanstang is geveerd. Houd de stang stevig vast en zet hem langzaam vast.

• Zet de hefhendel van het werktuig in de hoogste stand.
• Stel indien nodig de peilwielen af voordat u de maaier bedient, zoals weergegeven in het hoofdstuk Bediening van deze handleiding.

MAAIER WATERPAS ZETTEN

Zorg ervoor dat de banden correct zijn opgepompt tot de PSI die op de banden staat aangegeven. Als de banden te veel of te weinig zijn opgepompt, kan dit het uiterlijk van uw gazon beïnvloeden en u doen denken dat de maaier niet goed is afgesteld.

VISUELE ZIJWAARTSE AFSTELLING

• Als alle banden correct zijn opgepompt en uw gazon ongelijkmatig gemaaid lijkt, bepaal dan welke kant van de maaier lager maait.

OPMERKING: U kunt naar wens de lage kant van de maaier verhogen of de hoge kant verlagen.

• Ga naar de kant van de maaier die u wilt afstellen.
• Draai met een 3/4" of verstelbare moersleutel de afstelmoer (A) van de hefarm naar links om de maaier te verlagen, of naar rechts om de maaier te verhogen.


OPMERKING: Elke volledige draai van de afstelmoer verandert de hoogte van de maaier met ongeveer 3/16" (4,7 mm).

• Test uw afstelling door wat ongemaaid gras te maaien en het uiterlijk visueel te controleren. Stel opnieuw af indien nodig, totdat u tevreden bent met het resultaat.

NAUWKEURIGE ZIJWAARTSE AFSTELLING

• Parkeer de tractor met alle banden correct opgepompt op een vlakke ondergrond of oprit.

  Messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.
• Zet de maaier in de hoogste stand.
• Positioneer aan beide zijden van de maaier het mes aan de zijkant en meet de afstand (A) van de onderkant van het mes tot de grond. De afstand moet aan beide zijden hetzelfde zijn.

• Als een afstelling nodig is, zie de stappen in de bovenstaande instructies voor visuele afstelling.
• Controleer de metingen opnieuw en stel indien nodig bij totdat beide zijden gelijk zijn.

AFSTELLING VAN VOOR NAAR ACHTER

Het maaidek moet van links naar rechts waterpas staan.

Om de beste maairesultaten te verkrijgen, moeten de messen van de maaier zo worden afgesteld dat de voorkant 1/8" tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterkant wanneer de maaier in de hoogste stand staat.

Messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.

• Zet de maaier in de hoogste stand.
• Plaats een mes zo dat de punt recht naar voren wijst. Meet de afstand (B) tot de grond aan de voor- en achterkant van het mes.

• Als de voorkant van het mes niet 1/8" tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterkant, ga dan naar de voorkant van de tractor.
• Draai met een 11/16" of verstelbare moersleutel de borgmoer A enkele slagen los om de afstelmoer B vrij te maken.

• Draai met een 3/4" of verstelbare moersleutel de afstelmoer (B) van de voorste hefarm met de klok mee ( ) (vastdraaien) om de voorkant van de maaier omhoog te brengen, of tegen de klok in ( ) (losdraaien) om de voorkant van de maaier te verlagen.

OPMERKING: Elke volledige draai van de afstelmoer verandert de hoogte van de maaier met ongeveer 1/8" (3,1 mm).

• Controleer de metingen opnieuw en stel indien nodig bij totdat de voorkant van het mes 1/8 tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterkant.
• Houd de afstelmoer met een moersleutel op zijn plaats en draai de borgmoer stevig tegen de afstelmoer aan.

DE AANDRIJFRIEM VAN HET MAAIMES VERVANGEN

VERWIJDEREN VAN DE AANDRIJFRIEM VAN DE MAAIER

• Parkeer de tractor op een vlakke ondergrond. Activeer de parkeerrem.
• Zet de hefboom van de hulpstukken in de laagste stand.
• Ontkoppel de riemspanner (K) van de vergrendelbeugel (L).

  De riemspanner is geveerd. Houd de stang stevig vast en laat langzaam los.
• Verwijder de schroeven (P) van de doornkappen (Q) en verwijder de kappen.
• Verwijder al het vuil of grasresten dat zich rond de doornen en het hele bovendek heeft verzameld.
• Verwijder de riem van de elektrische koppeling poelie (M), beide doorn poelies (R) en alle spanrollen (V).

INSTALLATIE VAN DE AANDRIJFRIEM VAN DE MAAIER

• Installeer de riem rond alle doorn poelies (R) en rond de spanrollen (V) zoals weergegeven.
• Installeer de riem op de elektrische koppeling poelie (M).

Controleer de riem op de juiste geleiding in alle maaier poelie groeven.

• Monteer de doornkappen (Q) opnieuw. Draai alle schroeven stevig vast.
• Schakel de riemspanner (K) in op de vergrendelbeugel (L).

  De riemspanner is geveerd. Houd de stang stevig vast en schakel langzaam in.
• Zet de hefboom van de hulpstukken in de hoogste stand.

DE AANDRIJFRIEM VERVANGEN

Parkeer de tractor op een vlakke ondergrond. Activeer de parkeerrem. Voor hulp is er een sticker met een riem installatie gids aan de onderkant van de linker voetsteun.

RIEM VERWIJDEREN

• Verwijder de maaier. (Zie het gedeelte "DE MAAIER VERWIJDEREN" in deze handleiding.)

OPMERKING: Bekijk de hele aandrijfriem en de positie van alle riemgeleiders en -houders.

• Verwijder de riem van de stationaire spanrol (A) en de koppelingsspanrol (B).
• Verwijder de riem van de middelste spanrol (C).
• Trek de riemspeling naar de achterkant van de tractor. Verwijder de riem voorzichtig omhoog van de transmissie ingang poelie en over de koelventilator bladen (D).
• Verwijder de riem omlaag van de motor poelie (E).
• Schuif de riem naar de achterkant van de tractor, van de stuurplaat (F) af en verwijder hem van de tractor.

RIEM INSTALLEREN

• Installeer de nieuwe riem van de achterkant van de tractor naar de voorkant, over de stuurplaat (F) en boven de koppelingsrem pedaal as (G).
• Trek de riem naar de voorkant van de tractor en rol de riem op de motor poelie (E).
• Trek de riem naar de achterkant van de tractor. Werk de riem voorzichtig naar beneden rond de transmissie koelventilator en op de ingang poelie (D). Zorg ervoor dat de riem zich in de riemhouder bevindt.
• Installeer de riem op de middelste spanrol (C).
• Installeer de riem door de stationaire spanrol (A) en de koppelingsspanrol (B).
• Zorg ervoor dat de riem zich in alle poelie groeven en aan de kant van alle riemgeleiders en -houders bevindt.
• Installeer de maaier. (Zie het gedeelte "DE MAAIER INSTALLEREN" in deze handleiding.)

REMMEN CONTROLEREN

Als de tractor meer dan vijf (5) voet (1,5 m) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of geplaveide ondergrond, dan moet de rem worden onderhouden.

U kunt de rem ook controleren door:

1. Parkeer de tractor op een vlakke, droge betonnen of geplaveide ondergrond, druk het rempedaal helemaal in en activeer de parkeerrem.
2. Ontkoppel de transmissie door de vrijloop bediening in de stand "transmissie ontkoppeld" te zetten. Trek de vrijloop bediening eruit en in de gleuf en laat los zodat deze in de ontkoppelde stand wordt gehouden.

De achterwielen moeten blokkeren en slippen wanneer u probeert de tractor handmatig naar voren te duwen. Als de achterwielen draaien, moet de rem worden onderhouden. Neem contact op met een gekwalificeerd servicecentrum.

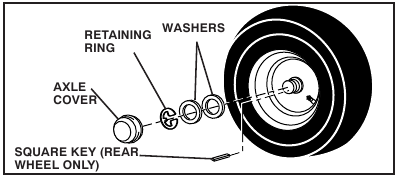

WIEL VERWIJDEREN

• Blokkeer de as veilig.
• Verwijder de as afdekking, borgring en sluitringen om het wiel te kunnen verwijderen (het achterwiel bevat een vierkante spie - niet verliezen).
• Repareer de band en monteer hem opnieuw.
• Alleen bij achterwielen: lijn de groeven in de achterwielnaaf en de as uit. Plaats de vierkante spie.
• Plaats de sluitringen terug en klik de borgring stevig in de as groef.
• Plaats de as afdekking terug.

OPMERKING: Om banden lekken af te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kan bandenafdichtmiddel worden gekocht bij uw plaatselijke onderdelenleverancier. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.

SPOOR/CAMBER VOORWIELEN

Het spoor en de camber van de voorwielen van uw nieuwe tractor zijn in de fabriek ingesteld en zijn normaal. Het spoor en de camber van de voorwielen zijn niet verstelbaar. Als er schade is opgetreden die het in de fabriek ingestelde spoor of de camber van de voorwielen beïnvloedt, neem dan contact op met een gekwalificeerd servicecentrum.

MOTOR STARTEN MET EEN ZWAKKE ACCU

Loodzuuraccu's produceren explosieve gassen. Houd vonken, vlammen en rookmateriaal uit de buurt van accu's. Draag altijd een veiligheidsbril in de buurt van accu's.

Als uw accu te zwak is om de motor te starten, moet deze worden opgeladen. (Zie "ACCU" in het hoofdstuk ONDERHOUD van deze handleiding).
Als "startkabels" worden gebruikt voor noodstarten, volg dan deze procedure:

UW TRACTOR IS UITGERUST MET EEN 12 VOLT SYSTEEM. HET ANDERE VOERTUIG MOET OOK EEN 12 VOLT SYSTEEM HEBBEN. GEBRUIK DE ACCU VAN UW TRACTOR NIET OM ANDERE VOERTUIGEN TE STARTEN.

STARTKABELS AANSLUITEN

• Sluit het ene uiteinde van de RODE kabel aan op de POSITIEVE (+) pool van elke accu (A-B), en pas op dat u geen kortsluiting maakt met het chassis van de tractor.

• Sluit het ene uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-) pool (C) van de volledig opgeladen accu.
• Sluit het andere uiteinde van de ZWARTE kabel (D) aan op een goede chassis aarding, uit de buurt van de brandstoftank en de accu.

OM KABELS TE VERWIJDEREN, OMGEKEERDE VOLGORDE

• Eerst de ZWARTE kabel van het chassis en vervolgens van de volledig opgeladen accu.
• Als laatste de RODE kabel van beide accu's.

ACCU VERVANGEN

Maak geen kortsluiting tussen de accupolen door een moersleutel of een ander voorwerp de beide polen te laten raken. Verwijder voor het aansluiten van de accu metalen armbanden, horlogebandjes, ringen, enz. De positieve pool moet eerst worden aangesloten om vonken door onbedoelde aarding te voorkomen.

• Til de zitting op tot de verhoogde stand.
• Koppel eerst de ZWARTE accukabel los, daarna de RODE accukabel en verwijder de accu voorzichtig uit de tractor.
• Plaats de nieuwe accu met de polen in dezelfde positie als de oude accu.
• Sluit eerst de RODE accukabel aan op de positieve (+) pool met bout en moer zoals afgebeeld. Draai stevig vast. Schuif de pool afdekking over de pool.
• Sluit de ZWARTE aardingskabel aan op de negatieve (-) pool met de resterende bout en moer. Draai stevig vast.
• Laat de zitting zakken.

KOPLAMPLAMP VERVANGEN

• Open de motorkap.
• Trek de lamphouder uit het gat aan de achterkant van de grille.
• Vervang de lamp in de houder en duw de lamphouder stevig terug in het gat aan de achterkant van de grille.
• Sluit de motorkap.

VERGRENDELINGEN EN RELAIS

Losse of beschadigde bedrading kan ervoor zorgen dat uw tractor slecht loopt, stopt met lopen of niet start.

• Controleer de bedrading.

ZEKERING VERVANGEN

Vervang met een 20 ampère auto-type insteekzekering. De zekeringhouder bevindt zich achter het dashboard.

DEMONTAGE VAN DE MOTORKAP EN GRILLE

• Open de motorkap.
• Maak de stekker van de koplamp los.
• Ga voor de tractor staan. Pak de motorkap aan de zijkanten vast, kantel hem richting de motor en til hem van de tractor.
• Om te vervangen, voert u de bovenstaande procedure in omgekeerde volgorde uit.

TRANSMISSIE

VERWIJDEREN/VERVANGEN
Mocht uw transmissie moeten worden verwijderd voor service of vervanging, dan moet deze na herinstallatie en vóór het bedienen van de tractor worden ontlucht. Zie "PURGE TRANSMISSION" (TRANSMISSIE ONTLUCHTEN) in het hoofdstuk Bediening van deze handleiding.

MOTOR

GASBEDIENINGSKABEL AFSTELLEN
De gasbediening is in de fabriek ingesteld en afstelling zou niet nodig moeten zijn. Als afstelling toch nodig is, raadpleeg dan de motorhandleiding.

OPSLAG

Bereid uw tractor direct voor op opslag aan het einde van het seizoen of als de tractor 30 dagen of langer niet wordt gebruikt.

Bewaar de tractor nooit met benzine in de tank in een gebouw waar dampen een open vlam of vonk kunnen bereiken. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opbergt.

TRACTOR

Verwijder de maaier van de tractor voor de winteropslag. Wanneer de maaier voor een bepaalde tijd wordt opgeslagen, maak hem dan grondig schoon, verwijder al het vuil, vet, bladeren, enz. Bewaar hem in een schone, droge ruimte.

• Maak de hele tractor schoon. (Zie "CLEANING" (REINIGING) in het onderhoudsgedeelte van deze handleiding.)
• Inspecteer en vervang de riemen indien nodig. (Zie de instructies voor het vervangen van de riem in het gedeelte Service en Afstellingen van deze handleiding.)
• Smeer zoals aangegeven in het onderhoudsgedeelte van deze handleiding.
• Zorg ervoor dat alle moeren, bouten en schroeven goed vastzitten. Inspecteer bewegende delen op beschadiging, breuk en slijtage. Vervang indien nodig.
• Werk alle verroeste of afgebladderde verfoppervlakken bij; schuur lichtjes voordat u gaat schilderen.

ACCU

• Laad de accu volledig op voor opslag.
• Na een bepaalde tijd in opslag kan de accu opnieuw moeten worden opgeladen.
• Om corrosie en stroomverlies tijdens lange perioden van opslag te voorkomen, moeten de accukabels worden losgekoppeld en de accu grondig worden gereinigd. (Zie "TO CLEAN BATTERY AND TERMINALS" (DE ACCU EN AANSLUITINGEN REINIGEN) in het onderhoudsgedeelte van deze handleiding.)
• Laat na het reinigen de kabels losgekoppeld en plaats de kabels zo dat ze niet in contact kunnen komen met de accupolen.
• Als de accu voor opslag uit de tractor wordt verwijderd, bewaar de accu dan niet direct op beton of vochtige oppervlakken.
• Als het apparaat is uitgerust met een accu-indicator/oplaadstekker, kan een optionele oplaadeenheid worden aangeschaft en op het apparaat worden aangesloten om de accu op te laden tijdens langdurige opslag. Inspecteer en reinig de accupolen indien nodig voorafgaand aan langdurige opslag met de oplader aangesloten.

MOTOR

BRANDSTOFSYSTEEM

HET IS BELANGRIJK OM TE VOORKOMEN DAT ER GOMAFZETTINGEN ONTSTAAN IN ESSENTIËLE ONDERDELEN VAN HET BRANDSTOFSYSTEEM, ZOALS CARBURATEUR, BRANDSTOFFILTER, BRANDSTOFSLANG OF TANK TIJDENS OPSLAG. ERVARING WIJST OOK UIT DAT BRANDSTOFFEN GEMENGD MET ALCOHOL (GENOEMD GASOHOL OF MET GEBRUIK VAN ETHANOL OF METHANOL) VOCHT KUNNEN AANTREKKEN, WAT LEIDT TOT SCHEIDING EN VORMING VAN ZUREN TIJDENS OPSLAG. ZURE GAS KAN HET BRANDSTOFSYSTEEM VAN EEN MOTOR BESCHADIGEN TIJDENS OPSLAG.

• Leeg de brandstoftank door de motor te starten en hem te laten draaien totdat de brandstofleidingen en de carburateur leeg zijn.
• Gebruik nooit motor- of carburateurreinigers in de brandstoftank, omdat dit permanente schade kan veroorzaken.
• Gebruik volgend seizoen verse brandstof.

NOTE: Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgomafzettingen tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding op de verpakking van de stabilisator. Laat de motor minstens 10 minuten draaien na het toevoegen van stabilisator, zodat de stabilisator de carburateur kan bereiken. Leeg de brandstoftank en de carburateur niet als u brandstofstabilisator gebruikt.

MOTOROLIE

Tap de olie af (met warme motor) en vervang deze door schone motorolie. (Zie "ENGINE" (MOTOR) in het onderhoudsgedeelte van deze handleiding.)

CILINDER(S)

• Verwijder de bougie(s).
• Giet één ounce (29,5 ml) olie door het bougiegat(en) in de cilinder(s).
• Draai de contactsleutel enkele seconden naar de "START" (START) positie om de olie te verdelen.
• Vervang door nieuwe bougie(s).

OVERIGE

• Bewaar geen benzine van het ene seizoen op het andere.
• Vervang uw benzinebus als deze begint te roesten. Roest en/of vuil in uw benzine veroorzaken problemen.
• Bewaar uw tractor indien mogelijk binnenshuis en dek hem af om hem te beschermen tegen stof en vuil.
• Dek uw tractor af met een geschikte beschermhoes die geen vocht vasthoudt. Gebruik geen plastic. Plastic kan niet ademen, waardoor condensatie kan ontstaan en uw tractor gaat roesten.

DEK DE TRACTOR NOOIT AF ALS DE MOTOR EN UITLAATGEBIEDEN NOG WARM ZIJN.

PROBLEMEN OPLOSSEN

PROBLEEM	OORZAAK	CORRECTIE
Start niet	Geen brandstof. Motor overstroomd. Slechte bougie. Vuil luchtfilter. Vuil brandstoffilter. Water in de brandstof. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Vul de brandstoftank. Wacht enkele minuten voordat u probeert te starten. Vervang de bougie. Reinig/vervang het luchtfilter. Vervang het brandstoffilter. Leeg de brandstoftank en carburateur, vul de tank met verse benzine en vervang het brandstoffilter. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Moeilijk te starten	Vuil luchtfilter. Slechte bougie. Zwakke of lege batterij. Vuil brandstoffilter. Oude of vuile brandstof. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Reinig/vervang het luchtfilter. Vervang de bougie. Laad de batterij op of vervang deze. Vervang het brandstoffilter. Leeg de brandstoftank en vul de tank met verse, schone benzine. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Motor draait niet rond	Rempedaal niet ingedrukt. Koppeling van het werktuig is ingeschakeld. Zwakke of lege batterij. Doorgebrande zekering. Gecorrodeerde accupolen. Losse of beschadigde bedrading. Defect contactslot. Defecte solenoïde of starter. Defecte aanwezigheidsschakelaar(s) van de bestuurder.	Druk het rempedaal in. Schakel de koppeling van het werktuig uit. Laad de batterij op of vervang deze. Vervang de zekering. Reinig de accupolen. Controleer alle bedrading. Controleer/vervang het contactslot. Controleer/vervang de solenoïde of starter. Neem contact op met een erkend servicecentrum/-afdeling.
Motor klikt maar start niet	Zwakke of lege batterij. Gecorrodeerde accupolen. Losse of beschadigde bedrading. Defecte solenoïde of starter.	Laad de batterij op of vervang deze. Reinig de accupolen. Controleer alle bedrading. Controleer/vervang de solenoïde of starter.
Vermogensverlies	Te veel gras maaien/te snel. Gashendel in de startpositie bij koud weer (). Ophoping van gras, bladeren, afval onder de maaier. Vuil luchtfilter. Laag oliepeil/vuile olie. Defecte bougie. Vuil brandstoffilter. Oude of vuile brandstof. Water in de brandstof. Bougiekabel los. Vuil motorluchtscherm/koelribben. Vuile/verstopte geluiddemper. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Verhoog de maaihoogte/verminder de snelheid. Verplaats de gashendel naar de snelle positie (). Reinig de onderkant van de maaierbehuizing. Reinig/vervang het luchtfilter. Controleer het oliepeil/ververs de olie. Reinig en stel de bougie opnieuw af of vervang deze. Vervang het brandstoffilter. Leeg de brandstoftank en vul de tank met verse, schone benzine. Leeg de brandstoftank en carburateur, vul de tank met verse benzine en vervang het brandstoffilter. Sluit de bougiekabel aan en draai deze vast. Reinig het motorluchtscherm/de koelribben. Reinig/vervang de geluiddemper. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Overmatige trilling	Versleten, verbogen of los blad. Verbogen bladspindel. Losse/beschadigde onderdelen.	Vervang het blad. Draai de bladbout vast. Vervang de bladspindel. Draai losse onderdelen vast. Vervang beschadigde onderdelen.
Motor blijft draaien wanneer de bestuurder de stoel verlaat met de werktuigkoppeling ingeschakeld	Defect veiligheidssysteem voor de aanwezigheidscontrole van de bestuurder.	Controleer de bedrading, schakelaars en aansluitingen. Indien niet gecorrigeerd, neem contact op met een erkend servicecentrum/-afdeling. Gebruik de machine NIET totdat het probleem is verholpen.
Slecht maairesultaat - ongelijkmatig	Versleten, verbogen of los blad. Maaidek niet waterpas. Ophoping van gras, bladeren, afval onder de maaier. Verbogen bladspindel. Verstopte ontluchtingsgaten van het maaidek door ophoping van gras, bladeren en afval rond de spillen.	Vervang het blad. Draai de bladbout vast. Zet het maaidek waterpas. Reinig de onderkant van de maaierbehuizing. Vervang de bladspindel. Maak de omgeving rond de spillen schoon om de ontluchtingsgaten te openen.
Maaiblades draaien niet	Obstructie in het koppelingsmechanisme. Versleten/beschadigde aandrijfriem van de maaier. Vastgelopen spanrol. Vastgelopen bladspindel.	Verwijder de obstructie. Vervang de aandrijfriem van de maaier. Vervang de spanrol. Vervang de bladspindel.
Slechte gras afvoer	Motortoerental te laag. Rijsnelheid te hoog. Nat gras. Maaidek niet waterpas. Lage/ongelijke bandenspanning. Versleten, verbogen of los blad. Ophoping van gras, bladeren, afval onder de maaier. Aandrijfriem van de maaier versleten. Bladen onjuist geïnstalleerd. Onjuiste bladen gebruikt. Verstopte ontluchtingsgaten van het maaidek door ophoping van gras, bladeren, afval rond de spillen.	Plaats de gashendel in de stand "SNEL". Schakel naar een lagere snelheid. Laat het gras drogen voordat u gaat maaien. Zet het maaidek waterpas. Controleer de banden op de juiste bandenspanning. Vervang het blad. Draai de bladbout vast. Reinig de onderkant van de maaierbehuizing. Vervang de aandrijfriem van de maaier. Installeer de bladen opnieuw met de scherpe rand naar beneden. Vervang door bladen die in de onderdelenhandleiding staan vermeld. Maak de omgeving rond de spillen schoon om de ontluchtingsgaten te openen.
Koplamp(en) werkt niet (indien aanwezig)	Schakelaar staat op "UIT" (OFF). Lamp(en) doorgebrand. Defecte lichtschakelaar. Losse of beschadigde bedrading. Doorgebrande zekering.	Zet de schakelaar op "AAN" (ON). Vervang de lamp(en). Controleer/vervang de lichtschakelaar. Controleer de bedrading en aansluitingen. Vervang de zekering.
Batterij laadt niet op	Slechte batterijcel(len). Slechte kabelverbindingen. Defecte regelaar (indien aanwezig). Defecte dynamo.	Vervang de batterij. Controleer/reinig alle aansluitingen. Vervang de regelaar. Vervang de dynamo.
Aandrijvingsverlies	Vrijloopbediening in "uitgeschakelde" positie. Vuil op de stuurplaat (indien aanwezig). Aandrijfriem versleten, beschadigd of gebroken. Lucht in de transmissie tijdens verzending of onderhoud. As spie ontbreekt.	Plaats de vrijloopbediening in de "ingeschakelde" positie. Zie "REINIGING" in het onderhoudshoofdstuk. Vervang de aandrijfriem. Ontlucht de transmissie. Installeer de as spie bij het achterwiel. Zie "WIEL VERWIJDEREN" in het hoofdstuk Service en afstellingen.
Motor "knalt" bij het uitschakelen van de motor	Gashendel van de motor niet ingesteld tussen half en vol gas (snel) voordat de motor wordt gestopt.	Verplaats de gashendel tussen half en vol gas (snel) voordat de motor wordt gestopt.
Motor valt stil wanneer de tractor in de achteruit wordt gezet	Achteruitrij systeem (ROS) staat niet "AAN" (ON) terwijl de maaier of een ander werktuig is ingeschakeld.	Draai de contactsleutel naar de ROS "AAN" (ON) positie. Zie het hoofdstuk Bediening.

AANBEVOLEN RICHTLIJN VOOR HET INSCHATTEN VAN HELLINGEN VOOR VEILIG GEBRUIK

Om ernstig letsel te voorkomen, moet u uw tractor op en neer over de helling laten rijden, nooit dwars over de helling. Maai geen hellingen steiler dan 15 graden. Maak geleidelijke bochten om kantelen of verlies van controle te voorkomen. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.

1. Vouw de pagina langs de stippellijn die hierboven is aangegeven.
2. Houd de pagina voor u zodat de linker rand verticaal parallel loopt aan een boomstam of een andere rechtopstaande structuur.
3. Kijk over de vouw in de richting van de helling die u wilt meten.
4. Vergelijk de hoek van de vouw met de helling van de heuvel.

VEILIGHEIDSVOORSCHRIFTEN

DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN OBJECTEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DE VOLGENDE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, afstellen of uitvoeren van reparaties, dient u altijd de bougiekabel los te koppelen en de kabel zo te plaatsen dat deze geen contact kan maken met de bougie.

Laat de machine niet in zijn vrij omlaag een heuvel rijden, u kunt de controle over de tractor verliezen.

Sleep alleen de aanbouwdelen die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Rijd alleen met de laagst mogelijke snelheid op een helling. Een te zware last, op een helling, is gevaarlijk. Banden kunnen de grip met de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

De uitlaatgassen van de motor, sommige van de bestanddelen ervan en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Batterijpolen, aansluitklemmen en bijbehorende accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na gebruik.

KINDEREN

KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics adviseert dat kinderen minimaal 12 jaar oud zijn voordat ze een loopmaaier bedienen en een minimum van 16 jaar oud zijn voordat ze een zitmaaier bedienen.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR. Lees en volg zorgvuldig alle veiligheidsinstructies hieronder.

Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiwerkzaamheden. Ga er nooit van uit dat kinderen blijven waar je ze voor het laatst hebt gezien.

• Houd kinderen uit de buurt van het maaigebied en onder het toeziend oog van een verantwoordelijke volwassene anders dan de bestuurder.
• Wees alert en schakel de machine uit als een kind het gebied betreedt.
• Kijk voor en tijdens het achteruitrijden achter en onder naar kleine kinderen.
• Vervoer nooit kinderen, zelfs niet als de messen zijn uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine belemmeren. Kinderen die in het verleden een ritje hebben gehad, kunnen plotseling in het maaigebied verschijnen voor nog een ritje en door de machine worden overreden of aangereden.
• Laat kinderen nooit de machine bedienen.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

ALGEMENE WERKING

• Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.
• Houd handen en voeten uit de buurt van draaiende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Sta alleen verantwoordelijke volwassenen, die bekend zijn met de instructies, toe de machine te bedienen.
• Verwijder objecten zoals stenen, speelgoed, draad, enz. uit het gebied die door de messen kunnen worden opgepakt en weggeslingerd.
• Zorg ervoor dat er geen omstanders in de buurt zijn voordat u de machine bedient.
  Stop de machine als iemand het gebied betreedt.
• Vervoer nooit passagiers.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achterom voor en tijdens het achteruitrijden.
• Richt nooit uitgeworpen materiaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop de messen bij het oversteken van grindoppervlakken.
• Bedien de machine niet zonder de volledige grasopvangbak, de uitwerptrechter of andere veiligheidsvoorzieningen op hun plaats en in werking.
• Vertraag voordat u draait.
• Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem en stop de motor voordat u afstapt. Vergrendel de contactschakelaar handmatig. (Zie "HANDMATIG VERGRENDELEN VAN DE SmartSwitch CONTACTSCHAKELAAR" in het hoofdstuk Bediening van deze handleiding).
• Schakel de messen uit wanneer u niet maait. Schakel de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasopvangbak verwijdert of de uitwerptrechter ontstopt.
• Bedien de machine alleen bij daglicht of goed kunstlicht.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Let op het verkeer bij het bedienen van de machine in de buurt van of bij het oversteken van wegen.
• Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen.
• Draag altijd een oogbescherming bij het bedienen van de machine.
• Gebruik oorbeschermers om gehoorbeschadiging te voorkomen.
• Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van de aan zitmaaiers gerelateerde verwondingen. Deze bestuurders moeten hun vermogen om de zitmaaier veilig te bedienen beoordelen om zichzelf en anderen te beschermen tegen ernstig letsel.
• Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
•
  Houd de machine vrij van gras, bladeren of ander vuil dat in aanraking kan komen met hete uitlaat-/motoronderdelen en kan verbranden. Laat het maaidek geen bladeren of ander vuil ploegen, waardoor ophoping kan ontstaan. Ruim eventuele olie- of brandstoflekkage op voordat u de machine bedient of opbergt. Laat de machine afkoelen voordat u deze opbergt.

WERKING OP HELLINGEN

Overschrijd bij het laden of lossen van deze machine de maximaal aanbevolen werkhoek van 15° niet.

Hellingen zijn een belangrijke factor in verband met verlies van controle en kantelongevallen, die kunnen leiden tot ernstig letsel of de dood. Het bedienen op alle hellingen vereist uiterste voorzichtigheid. Als u de helling niet kunt beklimmen of als u zich er ongemakkelijk bij voelt, maai deze dan niet.

• Maai op en neer hellingen, niet dwars.
• Let op gaten, sporen, bulten, stenen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
• Kies een lage rijsnelheid, zodat u niet hoeft te stoppen of te schakelen op de helling.
• Maai niet op nat gras. Banden kunnen grip verliezen. Houd de machine altijd in de versnelling bij het afdalen van hellingen.
• Schakel niet naar neutraal en laat de machine niet bergafwaarts rollen.
• Vermijd starten, stoppen of draaien op een helling. Als de banden grip verliezen, schakel dan de messen uit en rijd langzaam rechtdoor de helling af.
• Houd alle bewegingen op de hellingen langzaam en geleidelijk. Maak geen plotselinge veranderingen in snelheid of richting, waardoor de machine kan omrollen.
• Wees uiterst voorzichtig bij het bedienen van de machine met grasopvangbakken of andere aanbouwdelen; deze kunnen de stabiliteit van de machine beïnvloeden. Niet gebruiken op steile hellingen.
• Probeer de machine niet te stabiliseren door uw voet op de grond te zetten.
• Maai niet in de buurt van afgronden, sloten of taluds. De machine kan plotseling omrollen als een wiel over de rand staat of als de rand instort.
• Als de machine stopt tijdens het bergopwaarts rijden, schakel dan de messen uit, schakel naar de achteruit en rijd langzaam achteruit.
• Draai niet op hellingen, tenzij het noodzakelijk is, en draai dan langzaam en geleidelijk bergafwaarts, indien mogelijk.


SLEPEN

• Sleep alleen met een machine met een trekhaak die is ontworpen om te slepen. Bevestig getrokken materieel alleen aan het aankoppelpunt.
• Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor getrokken materieel en slepen op hellingen.
• Laat nooit kinderen of anderen in of op getrokken materieel zitten.
• Op hellingen kan het gewicht van het getrokken materieel leiden tot verlies van grip en verlies van controle.
• Rijd langzaam en houd extra afstand aan om te stoppen.

ONDERHOUD

VEILIGE OMGAAN MET BENZINE

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het omgaan met benzine. Benzine is uiterst ontvlambaar en de dampen zijn explosief.

• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Gebruik alleen een goedgekeurde benzinecontainer.
• Verwijder nooit de tankdop en vul geen brandstof bij terwijl de motor draait.
• Laat de motor afkoelen voordat u tankt.
• Tank de machine nooit binnenshuis.
• Bewaar de machine of de brandstofcontainer nooit waar er een open vuur, vonk of controlelampje is, zoals op een waterverwarmer of andere apparaten.
• Vul containers nooit in een voertuig of op een vrachtwagen- of aanhangwagenbed met plastic bekleding. Plaats containers altijd op de grond, uit de buurt van uw voertuig, bij het vullen.
• Verwijder benzine-aangedreven apparatuur van de vrachtwagen of aanhanger en tank deze op de grond bij. Als dit niet mogelijk is, tank dergelijke apparatuur dan bij met een draagbare container, in plaats van met een benzinepompnozzle.
• Houd de nozzle te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen nozzlevergrendeling.
• Als er brandstof op kleding wordt gemorst, trek dan onmiddellijk andere kleding aan.
• Vul de brandstoftank nooit te vol. Plaats de tankdop terug en draai deze goed vast.

ALGEMEEN ONDERHOUD

• Bedien de machine nooit in een afgesloten ruimte.
• Houd alle moeren en bouten stevig vast om ervoor te zorgen dat de apparatuur in veilige staat verkeert.
• Knoei nooit met veiligheidsvoorzieningen. Grijp nooit in op de beoogde functie van een veiligheidsvoorziening en verminder de bescherming die een veiligheidsvoorziening biedt niet. Controleer regelmatig of ze goed werken. Bedien NOOIT een machine met een veiligheidsvoorziening die niet goed werkt.
• Houd de machine vrij van gras, bladeren of ander vuil. Ruim olie- of brandstoflekkage op en verwijder brandstofdoordrenkt vuil. Laat de machine afkoelen voordat u deze opbergt.
• Als u een vreemd object raakt, stop dan en inspecteer de machine. Repareer indien nodig voordat u opnieuw start.
• Voer nooit afstellingen of reparaties uit terwijl de motor draait.
• Controleer de onderdelen van de grasopvangbak en de uitwerptrechter regelmatig en vervang ze indien nodig door onderdelen die door de fabrikant worden aanbevolen.
• Maaimesen zijn scherp. Wikkel het mes in of draag handschoenen en wees uiterst voorzichtig bij het onderhouden ervan.
• Controleer de werking van de rem regelmatig. Afstellen en onderhouden indien nodig.
• Onderhoud of vervang veiligheids- en instructielabels indien nodig.

Gebruik oorbeschermers om gehoorbeschadiging te voorkomen.

Draag altijd een oogbescherming bij het bedienen van de machine.

Benzine met maximaal 10% ethanol (E10) is acceptabel voor gebruik in deze machine. Het gebruik van benzine met meer dan 10% ethanol (E10) maakt de productgarantie ongeldig.

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna YTH24V48 - Handleiding zitmaaier

Beschikbare talen
