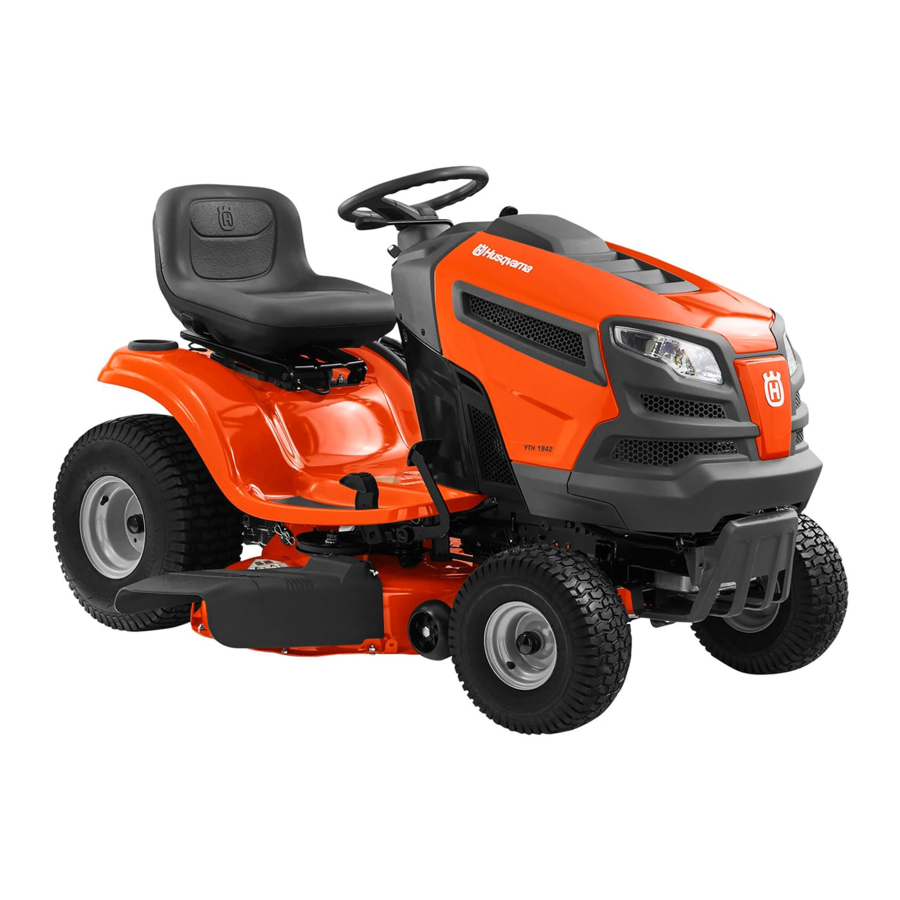

Husqvarna YTH1942 - Handleiding zitmaaier

Inleiding

Productbeschrijving

Dit is een gazontractor met het maaidek tussen de voor- en achteras. Het heeft een 4-takt motor die benzine gebruikt.
Optionele accessoires:

• Grasopvangzak
• Mulchplug

Beoogd gebruik

Dit product wordt alleen gebruikt voor het maaien van gras in privétuinen en op privétuinhellingen met een helling van maximaal 15°. Het is niet bedoeld voor gebruik in openbare parken, sportvelden, in de landbouw of in de bosbouw. Gebruik het product alleen met accessoires die zijn goedgekeurd door de fabrikant.
Ander gebruik van het product is onjuist gebruik. Het maakt uw garantie ongeldig en wijst de verantwoordelijkheid af voor schade aan de gebruiker van derden van de kant van de fabrikant.
Raadpleeg de lokale richtlijnen voor de bediening van grasmaaiers.

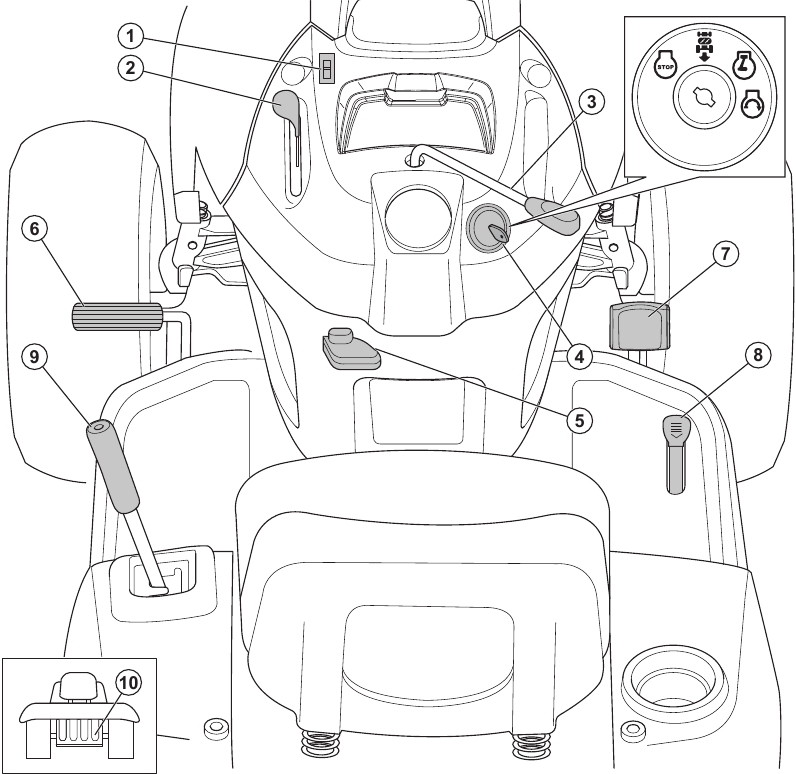

Productoverzicht

1. Lichtschakelaar
2. Gashendel
3. Koppeling bediening
4. Contactschakelaar
5. Parkeerremhendel
6. Rempedaal
7. Vooruitrijpedaal
8. Achteruitrijpedaal
9. Hefboom hulpstuk

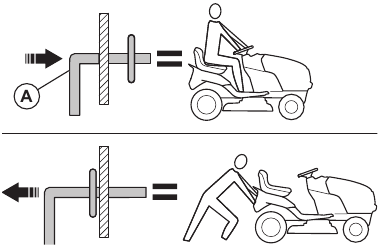

10. Vrijloophendel

Symbolen op het product

Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig letsel of de dood van de bediener of anderen veroorzaken.

Onjuist gebruik kan leiden tot schade aan het product of persoonlijke eigendommen.

Lees de bedieningshandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u dit product gebruikt.

Achteruit.

Neutraal.

Hoog.

Laag.

Startpositie voor koud weer.

Snel.

Langzaam.

Choke.

Contactschakelaar.

Motor uit.

Motor starten.

Motor aan.

Rem- en koppelingspedaal.

Parkeerrem.

Parkeerrem ingeschakeld.

Parkeerrem uitgeschakeld.

Maaihoogte.

Maaideklift.

Sperdifferentieel.

Reverse operation system (ROS).

Achteruit.

Vooruit.

Lichten aan.

Brandstof.

Oliedruk.

Accu.

Gehoorbescherming aanbevolen.

De messen zijn uitgeschakeld.

De messen zijn ingeschakeld.

Risico op koolmonoxidevergiftiging.

Pas op voor weggegooide voorwerpen.

Gevaar. Houd handen en voeten uit de buurt.

Houd omstanders uit de buurt.

Het vuursymbool toont een risico aan dat, indien het niet wordt nageleefd, de dood, ernstig letsel en/of schade kan veroorzaken.

Geluidsvermogensniveau.

Houd handen en voeten uit de buurt van dit gebied.

Gebruik het product niet op hellingen die meer dan 15° zijn.

Hete oppervlakken. Niet aanraken.

Het beschermschild op het maaidek moet worden gemonteerd wanneer u het product gebruikt.

De grasopvangzak moet worden gemonteerd wanneer u het product gebruikt.

Hand verstrikt.

Disselboom belasting.

Vrijloop (alleen automatische modellen).

Productaansprakelijkheid

Zoals bedoeld in de wetten inzake productaansprakelijkheid, zijn wij niet aansprakelijk voor schade die ons product veroorzaakt als:

• het product onjuist is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet zijn goedgekeurd door de fabrikant.
• het product een accessoire heeft dat niet van de fabrikant is of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd bij een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om de aandacht te vestigen op bijzonder belangrijke onderdelen van de handleiding.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden nageleefd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende ruimte als de instructies in de handleiding niet worden nageleefd.
Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Veilige bedieningspraktijken voor zitmaaiers

Dit product kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of overlijden.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, afstellen of repareren, dient u altijd de bougiekabel los te koppelen en de kabel zo te plaatsen dat deze geen contact kan maken met de bougie.

Laat de machine niet in zijn vrij op een heuvel afdalen, u kunt de controle over de tractor verliezen.

Sleep alleen hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Rijd alleen met de laagst mogelijke snelheid op een helling. Een te zware belasting op een helling is gevaarlijk. Banden kunnen de grip op de grond verliezen waardoor u de controle over uw tractor verliest.

De uitlaatgassen van de motor, sommige bestanddelen ervan en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

1. KINDEREN

   KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics adviseert dat kinderen minimaal 12 jaar oud moeten zijn voordat ze een door een voetganger bestuurde grasmaaier bedienen en minimaal 16 jaar oud voordat ze een zitmaaier bedienen.

   KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR. Lees zorgvuldig alle veiligheidsinstructies hieronder en volg deze op.
   Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en het maaien. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst heeft gezien.
   • Houd kinderen uit de buurt van het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bediener.
   • Wees alert en schakel de machine uit als er kinderen het gebied betreden.
   • Kijk voor en tijdens het achteruitrijden achter en naar beneden of er kleine kinderen zijn.
   • Vervoer nooit kinderen, zelfs niet met de messen uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine verstoren. Kinderen die in het verleden een ritje hebben gehad, kunnen plotseling in het maaigebied verschijnen voor nog een ritje en door de machine worden overreden of achteruit overreden.
   • Laat kinderen nooit de machine bedienen.
   • Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.
2. ALGEMENE WERKING
   • Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.
   • Houd handen en voeten niet in de buurt van draaiende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
   • Sta alleen verantwoordelijke volwassenen, die bekend zijn met de instructies, toe de machine te bedienen.
   • Verwijder voorwerpen zoals stenen, speelgoed, draad, enz. uit het gebied, die door de messen kunnen worden opgepakt en weggeslingerd.
   • Zorg ervoor dat er geen omstanders in de buurt zijn voordat u de machine bedient. Stop de machine als er iemand het gebied betreedt.
   • Vervoer nooit passagiers.
   • Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en naar achteren voor en tijdens het achteruitrijden.
   • Richt het uitgeworpen materiaal nooit op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bediener. Stop de messen bij het oversteken van grindoppervlakken.
   • Bedien de machine niet zonder de volledige grasopvangbak, uitwerpschacht of andere veiligheidsvoorzieningen op hun plaats en in werking.
   • Vertraag voordat u draait.
   • Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem en stop de motor voordat u afstapt.
   • Ontkoppel de messen wanneer u niet maait. Schakel de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasopvangbak verwijdert of de uitwerpschacht ontstopt.
   • Bedien de machine alleen bij daglicht of goed kunstlicht.
   • Bedien de machine niet onder invloed van alcohol of drugs.
   • Let op het verkeer bij het bedienen in de buurt van of het oversteken van wegen.
   • Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen.
   • Draag altijd een veiligheidsbril bij het bedienen van de machine.
   • Gebruik gehoorbeschermers om schade aan het gehoor te voorkomen.
   • Gegevens geven aan dat bedieners van 60 jaar en ouder betrokken zijn bij een groot percentage van de aanrijdingen met zitmaaiers. Deze bedieners moeten hun vermogen beoordelen om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
   • Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
   • Houd de machine vrij van gras, bladeren of ander vuil dat hete uitlaat-/motoronderdelen kan raken en verbranden. Zorg ervoor dat het maaidek geen bladeren of ander vuil ploegt, waardoor ophoping kan ontstaan. Maak eventuele olie- of brandstoflekkages schoon voordat u de machine bedient of opbergt. Laat de machine afkoelen voordat u hem opbergt.

Veiligheidsinstructies voor gebruik

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeluk gebeurt. Laat uw dealer u helpen bij het kiezen van de juiste uitrusting.

• Draag altijd goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot blijvende gehoorbeschadiging.
• Draag altijd beschermende schoenen of beschermende laarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet op blote voeten.
• Draag indien nodig handschoenen, bijvoorbeeld wanneer u de maaier bevestigt, onderzoekt of reinigt.
• Draag geen loszittende kleding, sieraden of andere items die vast kunnen komen te zitten in bewegende onderdelen.
• Houd EHBO-apparatuur en een brandblusser bij de hand.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met defecte veiligheidsvoorzieningen. Controleer de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna-serviceagent.
• Breng geen wijzigingen aan aan veiligheidsvoorzieningen. Gebruik het product niet als beschermplaten, beschermkappen, veiligheidsschakelaars of andere beschermingsmiddelen niet zijn bevestigd of defect zijn.

De controle van de bedieningsbeveiliging (OPC) uitvoeren

Bedien het product niet als de bedieningsbeveiliging (OPC) defect is. Als de OPC defect is, repareer deze dan onmiddellijk. Neem contact op met een erkende serviceagent.

• Zorg ervoor dat de motor niet kan starten, tenzij het rempedaal volledig is ingetrapt en het maaidek is uitgeschakeld.
• Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel afgaat wanneer de parkeerrem is uitgeschakeld.
• Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel afgaat wanneer het maaidek is ingeschakeld.
• Zorg ervoor dat de koppeling voor het maaidek niet kan werken wanneer de bestuurder niet op de stoel zit.

De controle van het achteruitrijdsysteem (ROS) uitvoeren
Als het achteruitrijdsysteem niet correct werkt, repareer het product dan onmiddellijk. Neem contact op met een erkende serviceagent.

1. Start het product. Zie Het product starten.

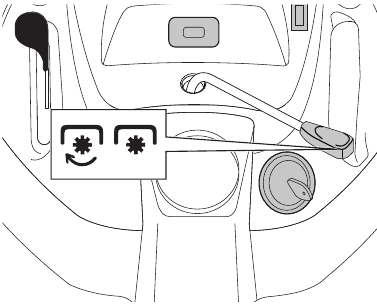

2. Schakel het maaidek in. Zie Het maaidek in- en uitschakelen.
3. Zorg ervoor dat de motor stopt wanneer u probeert achteruit te rijden met de contactsleutel in de aan-stand (A).

4. Start het product en schakel het maaidek opnieuw in.
5. Zet de contactsleutel in de ROS-aan-stand (B).

6. Zorg ervoor dat de motor niet stopt wanneer u achteruitrijdt met de contactsleutel in de ROS-aan-stand.

De controle van de rem uitvoeren

Onderhoud van de rem is noodzakelijk als het product meer dan 1,5 m nodig heeft om te stoppen op de hoogste snelheid in de hoogste versnelling op een vlakke, droge ondergrond.

1. Parkeer het product op een vlakke, droge betonnen of verharde ondergrond. Trap het rempedaal volledig in en zet de parkeerrem aan.
2. Zet de vrijloopbediening in de stand "transmissie uitgeschakeld" om de transmissie uit te schakelen.
3. De achterwielen moeten blokkeren en slippen wanneer u probeert het product handmatig naar voren te duwen. Als de achterwielen draaien, is onderhoud van de rem noodzakelijk.
4. Neem contact op met een erkend servicecentrum.

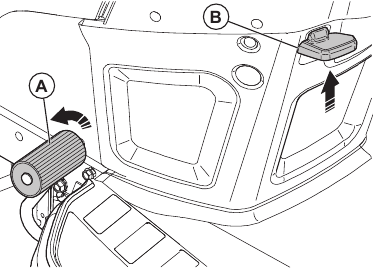

Parkeerrem

Als de parkeerrem niet werkt, kan het product gaan bewegen en letsel of schade veroorzaken. Zorg ervoor dat de parkeerrem regelmatig wordt onderzocht en afgesteld.
Zie De controle van de rem uitvoeren.

Geluiddemper
De geluiddemper houdt het geluidsniveau tot een minimum en voert de uitlaatgassen weg van de bestuurder.
Gebruik het product niet als de geluiddemper ontbreekt of defect is. Een defecte geluiddemper verhoogt het geluidsniveau en het risico op brand.

De geluiddemper wordt erg heet tijdens en na gebruik en wanneer de motor stationair draait. Wees voorzichtig in de buurt van ontvlambare materialen en/of dampen om brand te voorkomen.

De controle van de geluiddemper uitvoeren

• Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

Gras maaien op hellingen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gras maaien op hellingen verhoogt het risico dat u het product niet onder controle kunt houden en dat het omvalt. Dit kan letsel of de dood veroorzaken. Het is noodzakelijk om het gras voorzichtig op alle hellingen te maaien. Als u een helling niet achteruit kunt oprijden of als u zich niet veilig voelt, maai het dan niet.
• Verwijder stenen, takken en andere obstakels.
• Maai op en neer de helling, niet van links naar rechts.
• Verplaats u niet omlaag op een helling met het maaidek omhoog.
• Gebruik het product niet op een terrein dat meer dan 15° helt.

• Start of stop niet op een helling.
• Verplaats u soepel en langzaam op hellingen.
• Breng geen plotselinge veranderingen aan in snelheid of richting.
• Maak niet meer bochten dan nodig is. Draai langzaam en geleidelijk wanneer u een helling afdaalt. Verplaats u met lage snelheid. Draai voorzichtig aan het stuur.
• Kijk uit voor en verplaats u niet over voren, gaten en hobbels. Er is een hoger risico dat het product omvalt op een terrein dat niet vlak is. Lang gras kan obstakels verbergen.
• Maai geen gras in de buurt van randen, sloten of oevers. Het product kan plotseling omvallen als een wiel over de rand van een steile helling of een sloot rijdt, of als een rand bezwijkt.
• Maai geen nat gras. Het is glad en banden kunnen hun grip verliezen, waardoor het product slipt.
• Zet uw voet niet op de grond om te proberen het product stabieler te maken.
• Verplaats u zeer voorzichtig als er een accessoire of ander object is bevestigd dat het product minder stabiel kan maken.

Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Brandstof is ontvlambaar en de dampen zijn explosief. Wees voorzichtig met brandstof om letsel, brand en explosie te voorkomen.
• Adem de brandstofdampen niet in. De brandstofdampen zijn giftig en kunnen letsel veroorzaken. Zorg ervoor dat de luchtstroom voldoende is.
• Verwijder de brandstoftankdop niet en vul de brandstoftank niet bij wanneer de motor aan staat.
• Laat de motor afkoelen voordat u bijtankt.
• Vul geen brandstof in een ruimte binnenshuis. Onvoldoende luchtstroom kan letsel of de dood veroorzaken als gevolg van verstikking of koolmonoxide.
• Rook niet in de buurt van de brandstof of de motor.
• Plaats geen hete voorwerpen in de buurt van de brandstof of de motor.
• Vul geen brandstof in de buurt van vonken of vlammen.
• Voordat u bijtankt, opent u de brandstoftankdop langzaam en laat u de druk voorzichtig los.
• Brandstof op uw huid kan letsel veroorzaken. Als u brandstof op uw huid krijgt, gebruik dan zeep en water om de brandstof te verwijderen.
• Als u brandstof op uw kleding morst, verwissel dan onmiddellijk van kleding.
• Vul de brandstoftank niet volledig. Warmte zorgt ervoor dat de brandstof uitzet. Houd een ruimte aan de bovenkant van de brandstoftank vrij.
• Draai de brandstoftankdop volledig vast. Als de brandstoftankdop niet is vastgedraaid, is er risico op brand.
• Voordat u het product start, verplaatst u het product naar minimaal 3 m van de plaats waar u heeft bijgetankt.
• Start het product niet als er brandstof of motorolie op het product zit. Verwijder de ongewenste brandstof en motorolie en laat het product drogen voordat u de motor start.
• Onderzoek de motor regelmatig op lekkages. Als er lekkages in het brandstofsysteem zijn, start de motor dan niet voordat de lekkages zijn gerepareerd.
• Gebruik uw vingers niet om de motor op lekkages te onderzoeken.
• Bewaar brandstof alleen in goedgekeurde containers.
• Wanneer het product en de brandstof in opslag zijn, zorg er dan voor dat brandstof en brandstofdampen geen schade kunnen veroorzaken.
• Tap de brandstof af in een goedgekeurde container buitenshuis en uit de buurt van vonken en vlammen.

Batterijveiligheid

Een beschadigde batterij kan een explosie veroorzaken en letsel veroorzaken. Als de batterij een vervorming vertoont of beschadigd is, neem dan contact op met een erkende Husqvarna-serviceagent.

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik een veiligheidsbril wanneer u in de buurt van batterijen bent.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de batterij.
• Houd de batterij buiten bereik van kinderen.
• Laad de batterij op in een ruimte met een goede luchtstroom.
• Houd ontvlambare materialen op een minimale afstand van 1 m wanneer u de batterij oplaadt.
• Gooi vervangen batterijen weg.
• Er kunnen explosieve gassen uit de batterij komen. Rook niet in de buurt van de batterij. Houd de batterij uit de buurt van open vuur en vonken.

Transportveiligheid

• Gebruik een goedgekeurd transportvoertuig voor het transport van het product.
• De nationale of lokale voorschriften van een markt kunnen een limiet stellen aan het transport van het product.
• De bestuurder van het transportvoertuig is verantwoordelijk voor het veilig bevestigen van het product tijdens het transport. Zie Transport.

Veiligheidsinstructies voor onderhoud

Het product is zwaar en kan letsel of schade veroorzaken aan eigendommen of de omgeving. Voer geen onderhoud uit aan de motor of het maaidek zonder aan de volgende voorwaarden te voldoen:

• De motor is uitgeschakeld.
• Het product is geparkeerd op een vlakke ondergrond.
• De parkeerrem is geactiveerd.
• De contactsleutel is verwijderd.
• Het maaidek is uitgeschakeld.
• De ontstekingskabels zijn verwijderd van de bougies.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Gebruik het product niet in afgesloten ruimtes of ruimtes met onvoldoende luchtcirculatie.

Lees de waarschuwingsinstructies die volgen voordat u onderhoud uitvoert aan het product.

• Voor de beste prestaties en veiligheid, voert u regelmatig onderhoud uit aan het product zoals aangegeven in het onderhoudsschema. Zie Onderhoudsschema.
• Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan wanneer de motor draait. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
• Start de motor niet als de beschermkappen zijn verwijderd. Er bestaat een hoog risico op letsel veroorzaakt door bewegende of hete onderdelen.
• Laat het product afkoelen voordat u onderhoud uitvoert in de buurt van de motor.
• De messen zijn scherp en kunnen snijwonden veroorzaken. Gebruik windbescherming rond de messen of gebruik beschermende handschoenen wanneer u aan de messen werkt.
• Zet het maaidek altijd in de onderhoudspositie om het schoon te maken. Parkeer het product niet in de buurt van de rand van een greppel of helling om toegang te krijgen tot het maaidek.

  Lees de voorzorgsmaatregelen die volgen voordat u het product gebruikt.
• Draai de motor niet om als de bougie of ontstekingskabel is verwijderd.
• Zorg ervoor dat alle moeren en bouten correct zijn aangedraaid en dat de apparatuur in goede staat verkeert.
• Wijzig de afstelling van de regelaars niet. Als het motortoerental te hoog is, kunnen de productonderdelen beschadigd raken.
• Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.

Montage

Het product uit de doos halen

1. Verwijder losse onderdelen die bij het product zijn meegeleverd.
2. Verwijder de eindpanelen.
3. Verwijder de zijpanelen en leg ze op een vlakke ondergrond.
4. Verwijder al het verpakkingsmateriaal.
5. Haal het product uit de doos en zorg ervoor dat er geen losse onderdelen in de doos achterblijven.

Montagegereedschap

• 1/2" (13 mm) steeksleutel
• 7/16" (11 mm) steeksleutels (2 stuks)
• Bandenspanningsmeter
• Mes
• Tang
• Doppenset (optioneel)

Losse onderdelen die moeten worden gemonteerd

Het product is niet volledig gemonteerd. De onderdelen die hieronder volgen, zijn los bij aankoop van het product.

Sleutel, 2 stuks

Hellingplaat, 1 stuks

Zeskantbout, 2 stuks

Moeren, 2 stuks

Mondstukadapter, 1 stuks

Olieaftapbuis, 1 stuks

De stoel verstellen

1. Ga op de stoel zitten.
2. Til de stoelverstelhendel (A) omhoog.

3. Verplaats de stoel tot een positie waarin u de rem- en koppelingspedalen kunt indrukken.
4. Laat de stoelverstelhendel (A) los om de stoel in de juiste stand te vergrendelen.

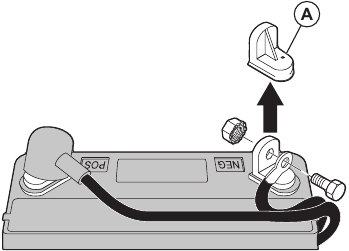

De accu aansluiten

Risico op elektrische schokken en brandwonden. Draag geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen raken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.
Opmerking: Als het na het jaar en de maand is die op het accu-etiket staat, laad de accu dan op. Laad de accu minimaal 1 uur op met 6–10 A.

1. Zoek de locatie van de accu onder de stoel of de motorkap.
2. Til de stoelbak of de motorkap omhoog.
3. Verwijder de 2 poolkappen (A) en gooi ze weg.

4. Sluit de rode accukabel aan op de positieve (+) pool en draai de bout en moer vast zoals afgebeeld. Plaats de poolafdekking op de pool.

   Risico op vonken. De rode accukabel moet op de pluspool worden aangesloten voordat de zwarte accukabel op de minpool wordt aangesloten. Dit is om vonken en onbedoelde aarding te voorkomen.
5. Sluit de zwarte kabel aan op de negatieve (-) pool en draai de bout en moer volledig vast.
6. Breng vaseline aan op de accukabels om corrosie te voorkomen.
7. Laat de stoelbak of de motorkap zakken.

Het product van de pallet verplaatsen

1. Til het maaidek naar de hoogste stand. Gebruik de hefhendel.
2. Duw het koppelings-/rempedaal omlaag om de parkeerrem te lossen.
3. Zet de vrijloopbediening in de stand "Transmissie uitgeschakeld", zie Transport, opslag en verwijdering.
4. Duw het product van de pallet af.
5. Verwijder de riem die de deflectorbescherming tegen het product houdt.

Na de montage een controle uitvoeren

• Zorg ervoor dat alle montage-instructies zijn voltooid.
• Zorg ervoor dat er geen onderdelen in de verpakking zijn achtergebleven.
• Zorg ervoor dat de accu correct is voorbereid en opgeladen.
• Zorg ervoor dat de bouten voor de stoel zijn vastgedraaid en dat de stoel correct is afgesteld.
• Zorg ervoor dat de banden correct zijn opgepompt.
• Voor de beste maaresultaten moet u ervoor zorgen dat het maaidek van links naar rechts en van voor naar achter in evenwicht is. Zorg ervoor dat de banden correct zijn opgepompt voor een uitgebalanceerd maaidek.
• Onderzoek het maaidek en de aandrijfriemen. Zorg ervoor dat de aandrijfriemen correct zijn geïnstalleerd rond de poelies en het binnenste deel van alle riemgeleiders.
• Onderzoek de elektrische bedrading. Zorg ervoor dat alle draden en aansluitingen veilig zijn.
• Zorg ervoor dat de vrijloopbediening in de stand "Transmissie ingeschakeld" staat. Zie Transport.
• Zorg ervoor dat het motoroliepeil correct is.
• Zorg ervoor dat de tank is gevuld met het juiste type brandstof.
• Zorg ervoor dat u de locatie en functie van alle bedieningselementen kent.
• Zorg ervoor dat het remsysteem veilig is om te bedienen.
• Zorg ervoor dat de Operator Presence Control (OPC) en het Reverse Operation System (ROS) correct werken. Zie Een controle uitvoeren van de aanwezigheidsdetectie van de bestuurder (OPC) en Een controle uitvoeren van het achteruitrijbeveiligingssysteem (ROS).
• Verwijder de lucht uit de transmissie voor het eerste gebruik. Zie De lucht uit de transmissie verwijderen.

Bediening

Brandstof bijvullen

Benzine is erg ontvlambaar. Wees voorzichtig en tank buiten. Zie Brandstofveiligheid.

Gebruik altijd het juiste type brandstof. Een onjuist brandstoftype veroorzaakt schade aan het product.

• Gebruik benzine van het juiste type. Zie Technische gegevens. Raadpleeg de motorhandleiding van de motorfabrikant voor meer informatie over de brandstof.
• Controleer het brandstofniveau voor elk gebruik en vul indien nodig bij.
• Vul de brandstoftank niet helemaal vol. Houd een ruimte van minimaal 2,5 cm vrij.

Het product starten

Voordat u het product start

Lees en begrijp de veiligheidsinstructies en bedieningsinstructies zorgvuldig voordat u het product gebruikt.

1. Controleer het motoroliepeil. Zie Het motoroliepeil controleren.
2. Vul de brandstoftank met brandstof. Zie Brandstof bijvullen.
3. Schakel de vrijloopmodus uit. Zie Het product in de vrijloopmodus zetten.
4. Ga op de stoel zitten in de werkpositie.
5. Zet de parkeerrem vast. Zie De parkeerrem activeren en deactiveren.
6. Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek activeren en deactiveren.

Een warme motor starten

1. Ga op de stoel zitten.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek activeren en deactiveren.
3. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of de maaistand zetten.
4. Zet de gashendel in de snelle stand.

5. Duw het rempedaal volledig in en houd het ingedrukt.
6. Steek de contactsleutel in het contact.
7. Draai de contactsleutel naar de "START"-positie en laat de contactsleutel los wanneer de motor start.


   Gebruik de starter niet langer dan 15 seconden per minuut.
8. Als de temperatuur laag is, laat de motor dan warm worden voordat u gras gaat maaien.

Een koude motor starten

1. Ga op de stoel zitten.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek activeren en deactiveren.
3. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of de maaistand zetten.
4. Zet de gashendel in de choke-stand.

5. Duw het rempedaal volledig in en houd het ingedrukt.
6. Steek de contactsleutel in het contact.
7. Draai de contactsleutel naar de "START"-positie en laat de contactsleutel los wanneer de motor start.


   Gebruik de starter niet langer dan 15 seconden per minuut.
8. Wanneer de motor start, zet u de gashendel in de snelle stand (D) om de motor op te warmen. Als de temperatuur laag is, duurt het enkele minuten voordat de motor warm is.

   Als de omgevingstemperatuur lager is dan 4 °C (40 °F), moet u de motor 1 minuut stationair laten draaien voordat u het product gebruikt. Dit is om de transmissie op te warmen. Zorg ervoor dat de bewegingshendel in de neutrale stand staat en dat het rempedaal volledig is losgelaten.

De transmissie opwarmen bij koud weer

Opmerking: Warm de transmissie op voordat u het product bij koud weer gebruikt.

1. Zet het product op een vlakke ondergrond.
2. Laat de parkeerrem los en laat het rempedaal langzaam omhoog komen.
3. Laat de transmissie één minuut opwarmen. Dit kan tijdens de opwarmperiode van de motor worden gedaan.
4. Nadat de transmissie warm is, kan de aangesloten uitrusting worden gebruikt tijdens de opwarmperiode van de motor. Om dit te doen, kan het nodig zijn om de choke-knop een klein beetje uit te trekken.

De motor starten als de accu zwak is

Loodzuuraccu's kunnen explosieve gassen produceren. Houd vonken, vlammen en rookmateriaal uit de buurt van accu's. Draag altijd een veiligheidsbril in de buurt van accu's.

Als de accu te zwak is om de motor te starten, moet deze worden opgeladen.
Als de startkabels worden gebruikt voor noodstarten, volg dan de onderstaande procedures:

1. Sluit het ene uiteinde van de RODE kabel aan op de POSITIEVE (+)-pool van elke accu (B-C).

   Wees voorzichtig dat er geen kortsluiting optreedt tegen het chassis van het product.
2. Sluit het ene uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-)-pool (D) van een volledig opgeladen accu.
3. Sluit het andere uiteinde van de ZWARTE kabel (A) aan op een goede chassis-aarde, weg van de brandstoftank en accu.

De startkabels verwijderen

Opmerking: Verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

Het maaidek in de transportstand of de maaihoogte zetten

Het maaidek moet tijdens het transport in de transportstand staan.

• Om het product in de transportstand te zetten, trekt u de hendel voor de maaihoogte in de richting van de stoel en zet u deze in de hoogste maaihoogtepositie.
• Om het product in de maaihoogte te zetten, stelt u de juiste maaihoogte in. Zie De maaihoogte instellen.

De maaihoogte instellen

• Trek de hefhendel in de richting van de stoel en plaats deze in 1 van de inkepingen voor de juiste maaihoogte.

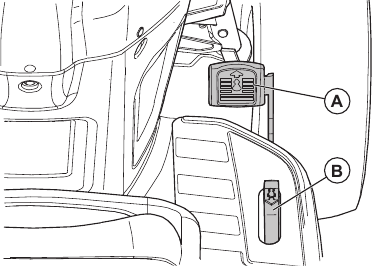

Vooruit en achteruit bewegen

De richting en snelheid van de beweging worden geregeld door de pedalen voor vooruit en achteruit rijden.

1. Start de motor.
2. Laat de parkeerrem los. Zie De parkeerrem activeren en deactiveren.
3. Om te beginnen met bewegen, duwt u langzaam op het pedaal voor vooruit rijden (A) of het pedaal voor achteruit rijden (B).

   Opmerking: De pedalen voor vooruit en achteruit rijden gaan terug naar de neutrale stand wanneer ze niet worden ingedrukt.
4. Duw meer op het pedaal voor vooruit rijden of het pedaal voor achteruit rijden om de snelheid te verhogen.

De parkeerrem activeren en deactiveren

1. Om de parkeerrem te activeren, duwt u het rempedaal (A) volledig naar de laagste stand.

2. Terwijl het rempedaal is ingedrukt, trekt u de parkeerremhendel (B) omhoog.
3. Laat het rempedaal los.
4. Laat de parkeerremhendel los.
   Opmerking: Zorg ervoor dat de parkeerrem het product veilig vasthoudt.
5. Om de parkeerrem los te zetten, duwt u het rempedaal in.

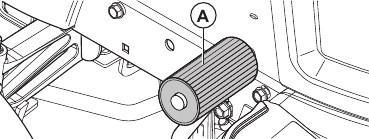

Het product stoppen

Stop het product altijd, activeer de parkeerrem en verwijder de contactsleutel voordat u weggaat van het product.

De uitlaatgassen van de warme motor kunnen brandschade aan het gras veroorzaken. Om brandschade aan het gras te voorkomen, zet u de motor altijd uit wanneer u het product op grasvelden stopt.

1. Duw het rempedaal (A) volledig in totdat het product volledig stopt.

2. Schakel het maaidek uit. Zie Het maaidek activeren en deactiveren.
3. Zet de gashendel in de langzame stand en laat de motor enkele minuten stationair draaien.
4. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of de maaihoogte zetten.
5. Draai de contactsleutel naar de "STOP"-stand en verwijder de contactsleutel uit het contact.


De gashendel gebruiken

De gashendel regelt het motortoerental en de snelheid van de messen in het maaidek.

• Zet de gashendel in de choke-stand (A) wanneer u een koude motor start. Zie Een koude motor starten.

• Zet de gashendel in de snelle stand (B) om de motor op volle snelheid te laten draaien. Zet de gashendel altijd in de snelle stand wanneer u gras maait.

• Zet de gashendel in de langzame stand (C) om de motor stationair te laten draaien.


De koplamp gebruiken

• Duw de aan/uit-schakelaar naar stand (A) om de koplamp aan te zetten.

• Duw de aan/uit-schakelaar naar stand (B) om de koplamp uit te zetten.

Het maaidek activeren en deactiveren

Gebruik het maaidek niet zonder dat er een deflector of grasopvangbak op de grasuitworp is gemonteerd.

Het product heeft een aanwezigheidsregeling (OPC). Wanneer u de stoel verlaat terwijl de motor draait en het maaidek is ingeschakeld, stopt de motor.
Blijf volledig en in het midden van de stoel zitten om ervoor te zorgen dat de motor correct werkt en niet stopt op ruw terrein of heuvels.

1. Stel de juiste maaihoogte in. Zie De maaihoogte instellen.
2. Verplaats de bediening van de aankoppelingskoppeling.

   1. Verplaats de bediening van de aankoppelingskoppeling naar voren om het maaidek te activeren.
   2. Verplaats de bediening van de aankoppelingskoppeling naar achteren om het maaidek uit te schakelen.

Het Reverse Operation System (ROS) gebruiken

Opmerking: Als u probeert achteruit te rijden met het product wanneer het maaidek is ingeschakeld, stopt de motor onmiddellijk. Activeer de ROS om achteruit te rijden met het product wanneer het maaidek is ingeschakeld.

Kijk voor en tijdens het achteruitrijden met het product naar beneden en achter het product om de veiligheid van anderen te waarborgen.

1. Draai de contactsleutel tegen de klok in naar de ROS "ON"-stand (A) om de ROS te activeren.

2. Duw het pedaal voor achteruit rijden langzaam naar beneden om te beginnen met bewegen.
3. Draai de contactsleutel met de klok mee naar de "ON"-stand (B) van de motor om de ROS uit te schakelen.


Een goed maairesultaat behalen

• Voor de beste prestaties voert u regelmatig onderhoud uit aan het product zoals aangegeven in het onderhoudsschema. Zie Onderhoudsschema.
• Maai geen nat gazon. Nat gras kan een slecht maairesultaat geven.
• Gebruik geen sneeuwkettingen wanneer u het maaidek aan het product bevestigt.
• Zorg ervoor dat het maaidek waterpas staat. Zie De evenwijdigheid van het maaidek aanpassen.
• Als het gras hoog is, begin dan met een hoge maaihoogte en verlaag deze geleidelijk.
• Beweeg het product langzaam vooruit als het gras hoog en dik is.
• Gebruik vol gas wanneer u het gras maait.
• Maai het gras in een onregelmatig patroon.
• Gebruik de linkerkant van het maaidek wanneer u in de buurt van bomen, struiken of paden maait. Het mes maait ongeveer 15 mm vanaf de zijkant van het maaidek.
• Wanneer u grote oppervlakken maait, beweegt u het product tijdens 1 of 2 rondes rond het werkgebied naar rechts. Deze procedure zorgt ervoor dat de grasuitworp uit de buurt van struiken, hekken en opritten blijft. Na ongeveer 2 rondes rond het werkgebied maait u in de tegenovergestelde richting.

• Voor het beste maairesultaat maait u het gras regelmatig.

Het product in de vrijloopmodus zetten

Als het nodig is om het product te verplaatsen of te slepen zonder hulp van de motor, moet u het product in de vrijloopmodus zetten.

Zet het product niet in de vrijloopmodus op een helling.

• Duw de hendel van de vrijloopregeling (A) in om het product in de vrijloopmodus te zetten.

• Trek de hendel van de vrijloopregeling uit om het product met de motor te bedienen.

De mulchplug (accessoire) installeren

Het product kan worden gebruikt met een mulchplug.

1. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of de maaihoogte zetten.
2. Verwijder de grasopvangbak of de achteruitworpdeflector (accessoire) indien deze is geïnstalleerd.
3. Steek de mulchplug door de achterplaat en in de gootadapter voor het maaidek.
4. Verbind de 2 riemen met de gaten op de steunarmen voor de grasopvangbak.
5. Installeer de grasopvangbak of de achteruitworpdeflector.
6. Verwijder de mulchplug in de omgekeerde volgorde.

De grasopvangbak (accessoire) installeren

Het product kan worden gebruikt met een grasopvangbak.

1. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of de maaihoogte zetten.
2. Verwijder de achteruitworpdeflector (accessoire) of de mulchplug (accessoire) indien deze is geïnstalleerd.
3. Steek de uitwerpgoot door de achterplaat en in de gootadapter voor het maaidek.
4. Installeer de 2 vleugelmoeren.
5. Installeer de grasopvangbak.
6. Verwijder de grasopvangbak in de omgekeerde volgorde.

Onderhoud

Onderhoudsschema

Onderhoudsschema		Voor elk gebruik	Met tussenpozen van 8 uur	Met tussenpozen van 25 uur	Met tussenpozen van 50 uur	Met tussenpozen van 100 uur	Elk seizoen	Voor opslag
Product	Voer een controle van de remfunctie uit.	X	X
	Voer een controle van de bandenspanning uit.	X	X
	Voer een controle van de operator aanwezigheidsbediening (OPC) uit.	X
	Voer een controle van het achteruitrijbedieningssysteem (ROS) uit.	X
	Voer een controle uit op losse bevestigingsmiddelen.	X				X		X
	Onderzoek de messen op slijtage en schade.			X2
	Smeer het product. Zie Smeerschema.			X				X
	Voer een controle van het batterijniveau uit.			X
	Maak de accu en de klemmen schoon.			X				X
	Maak onderdelen van de stuurplaat schoon. Zie Het product schoonmaken.			X
	Voer een controle van de transaxle-koelventilator uit.			X
	Zorg ervoor dat het maaidek waterpas staat.				X
	Voer een controle van de V-snaren uit.					X
Engine	Voer een controle van het motoroliepeil uit.	X	X
	Vervang de motorolie en het oliefilter.					X1		X
	Maak het luchtfilter schoon.			X3
	Maak het luchtscherm schoon.			X3
	Voer een inspectie van de geluiddemper en de vonkenvanger uit.				X
	Vervang het oliefilter.					X1
	Maak de koelribben van de motor schoon.					X3
	Vervang de bougie.					X	X
	Vervang de papieren cartridge van het luchtfilter.				X3
	Vervang het brandstoffilter						X

1. Doe dit vaker als u met een zware belasting werkt, bij hoge omgevingstemperaturen of in vuile omstandigheden.
2. Onderzoek de messen vaker als u maait waar zand en aarde is.
3. Doe dit vaker als u in vuile omstandigheden werkt.

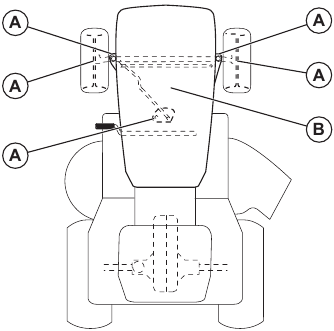

Smeerschema

Smeer de draaipunten die speciale nylon lagers hebben niet. Kleverige smeermiddelen kunnen vuil aantrekken. Het vuil vermindert de levensduur van de speciale nylon lagers. Als het nodig is om de nylon lagers te smeren, gebruik dan slechts een kleine hoeveelheid droog smeermiddel.

1. Algemene smering. Smeer de spindelvetverbinding, het voorwiellager en de tandwielen van het stuurdeel.
2. Motorsmering. Zie De motor smeren.

Tractor

Het product reinigen

Gebruik geen tuinslang of hogedrukreiniger om het oppervlak te reinigen, behalve voor de spoelpoort. Houd water uit de motor en de transmissie. Water in de motor of de transmissie kan de levensduur van het product verkorten. Gebruik perslucht of een bladblazer om gras, bladeren en afval te verwijderen.

• Verwijder al het ongewenste materiaal van de motor, accu, stoel en andere delen van het product.
• Verwijder vuil van de stuurplaat. Vervuiling beperkt de beweging van de koppelings-/rempedaalschacht, zorgt ervoor dat de riem losraakt en vermindert de voorwaartse beweging.

  Vermijd alle knelpunten en bewegende delen.
• Houd de oppervlakken en wielen vrij van benzine, olie, enzovoort.
• Gebruik autowas om schade aan de oppervlakken te voorkomen.

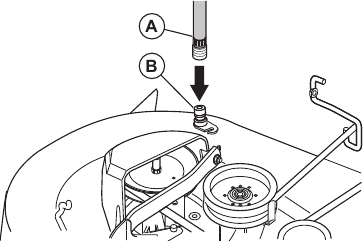

De spoelpoort van het maaidek gebruiken

Het maaidek heeft een spoelpoort voor het maaidek die deel uitmaakt van het reinigingssysteem voor het maaidek.

Gebruik het product niet met een kapotte of ontbrekende spoelpoort van het maaidek. Er is een risico op weggeslingerde objecten. Vervang een kapotte of ontbrekende spoelpoort van het maaidek onmiddellijk.
Opmerking: bij de modellen met beschermkappen is de spoelpoort aan de linkerzijde van de beschermkap voor het achterwiel geïnstalleerd.

1. Parkeer het product op een open plek op uw gazon, in de buurt van een waterbron met een tuinslang.

   Richt de uitwerpschacht van het product niet in de richting van gebouwen of voertuigen.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek inschakelen en uitschakelen.
3. Draai de contactsleutel naar de stand STOP om de motor uit te zetten.
4. Activeer de parkeerrem.
5. Verwijder de opvangbak of de mulchplug, indien geïnstalleerd.
6. Plaats de verloopnippel op het uiteinde van uw tuinslang (A). Zorg ervoor dat de tuinslang volledig is aangesloten op de verloopnippel.

7. Trek de vergrendelingskraag van de verloopnippel naar achteren en duw de verloopnippel op de spoelpoort van het maaidek (B).
8. Trek voorzichtig aan de tuinslang om er zeker van te zijn dat deze volledig is aangesloten.
9. Laat de vergrendelingskraag los om de verloopnippel op de spoelpoort van het maaidek te vergrendelen.
10. Zet de watertoevoer aan.
11. Ga op de stoel zitten en start de motor.

    Controleer het gebied nogmaals om er zeker van te zijn dat het gebied vrij is.
12. Verplaats de gashendel naar de snelle stand. Zie De gashendel gebruiken.
13. Schakel het maaidek in en laat het werken totdat het maaidek schoon is. Zie Het maaidek inschakelen en uitschakelen.
14. Schakel het maaidek uit. Zie Het maaidek inschakelen en uitschakelen.
15. Draai de contactsleutel naar de stand STOP om de motor uit te zetten.
16. Stop de watertoevoer.
17. Trek de vergrendelingskraag van de verloopnippel naar achteren en koppel de verloopnippel los van de spoelpoort van het maaidek.
18. Verplaats het product naar een droge plek.
19. Schakel het maaidek in en laat het werken totdat het maaidek droog is.

De gaskabel afstellen

De gashendel is in de fabriek afgesteld en aanpassing zou niet nodig moeten zijn. Als een aanpassing noodzakelijk is, raadpleeg dan de motorhandleiding.

De vergrendelingen en de relais controleren

Opmerking: losse of beschadigde kabels kunnen ervoor zorgen dat uw product niet naar behoren werkt, stopt met werken of niet start.

• Controleer de kabels.

De koplamp vervangen

1. Open de motorkap.
2. Draai de lamphouder iets tegen de klok in en trek hem uit de houder achter de grille.
3. Vervang de lamp in de lamphouder.
4. Duw de lamphouder in de houder achter de grille.
5. Draai de lamphouder iets met de klok mee om deze te installeren.
6. Sluit de motorkap.

Een controle van de banden uitvoeren

Opmerking: om de bandengaten af te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kunt u afdichtmiddel kopen bij uw plaatselijke onderdelenleverancier. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.

• Zorg ervoor dat de luchtdruk in alle banden correct is (zie de zijkanten van de banden voor de juiste PSI).
• Houd de banden vrij van benzine, olie of chemische middelen voor insectenbestrijding die schade aan het rubber kunnen veroorzaken.
• Houd de banden uit de buurt van stronken, stenen, kuilen, scherpe voorwerpen en andere gevaarlijke objecten die schade aan de banden kunnen veroorzaken.

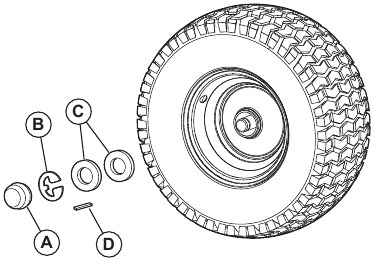

De banden repareren

1. Til de vooras op en ondersteun deze veilig.

   Til en ondersteun één as per keer.
2. Verwijder de stofkap (A), de E-clip (B), de ring (C) en de vierkante spie (D).

   Opmerking: er bevinden zich alleen vierkante spieën op de achterwielen.
3. Verwijder het wiel van de as.
4. Verwijder de band van het wiel.
5. Repareer de band.
   Opmerking: gebruik bandenafdichtmiddel om gaten in de band af te dichten. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.
6. Installeer de band op het wiel.
7. Installeer het wiel, de ring, de vierkante spie en de E-clip op de as. Zorg ervoor dat de E-clip correct in de groef op de as is geïnstalleerd.
8. Installeer de stofkap.

De V-snaren controleren

De riemen zijn niet verstelbaar.

• Controleer de V-snaren na elke gebruiksperiode van 100 uur op slijtage.
• Vervang de V-snaren als ze beginnen te bewegen omdat ze te versleten zijn.

Onderhoud uitvoeren aan de koelventilator van de transaxle

Reinig de ventilator of de transmissie niet terwijl de motor draait of terwijl de transmissie heet is.

Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in lagers en elektrische aansluitingen komen, waardoor corrosie kan ontstaan, wat schade aan het product veroorzaakt.

Om de transmissie koel te houden, moet u de transmissieventilator en de koelribben schoonhouden.

• Voordat u met water reinigt, moet u met een borstel reinigen. Verwijder grasresten en vuil op en rond de transaxleventilator en de koelribben.
• Controleer de koelventilator om er zeker van te zijn dat de ventilatorbladen schoon en onbeschadigd zijn.

De transaxlepompvloeistof controleren

• Zorg ervoor dat de transaxlepompvloeistof niet lekt.
• Neem contact op met het dichtstbijzijnde erkende servicecentrum of de dichtstbijzijnde erkende serviceafdeling als de transaxlepompvloeistof lekt.

De sporing en camber van de voorwielen afstellen

De sporing en camber van de voorwielen zijn in de fabriek correct afgesteld. De sporing en camber van de voorwielen zijn niet verstelbaar.

• Neem contact op met een erkend servicecentrum als de in de fabriek ingestelde sporing of camber van de voorwielen beschadigd is.

De zekering vervangen

Dit product heeft een 20 A-zekering van het autotype. De zekeringhouder bevindt zich achter het dashboard.

1. Houd de zekeringhouder vast en trek de doorgebrande zekering eruit.
2. Plaats een nieuwe zekering in de zekeringhouder.

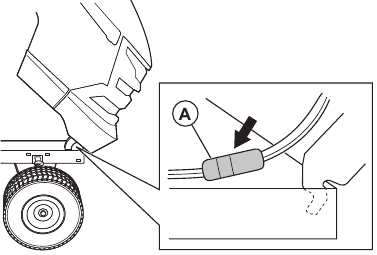

De motorkap en de grille verwijderen en installeren

1. Til de motorkap op.
2. Koppel de draadconnector van de koplamp los (A).

3. Blijf voor de tractor staan. Houd de motorkap aan de zijkanten vast. Kantel de motorkap in de richting van de motor en til hem op om hem van het product te verwijderen.
4. Installeer in de omgekeerde volgorde.

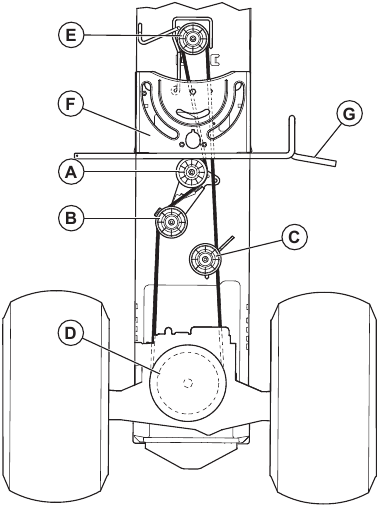

De aandrijfriem vervangen

1. Parkeer het product op een vlakke ondergrond en activeer de parkeerrem. Zie De parkeerrem inschakelen en uitschakelen.
2. Verwijder het maaidek. Zie Het maaidek verwijderen en installeren.
3. Verwijder de aandrijfriem van de poelie (A) en de koppelingspoelie (B).

4. Verwijder de aandrijfriem van de riemspannerpoelie (C).
5. Trek de aandrijfriem naar achteren en verwijder deze van de transmissie-ingangspoelie (D) en boven de koelventilatorbladen.
6. Verwijder de aandrijfriem van de motorpoelie (E) op de motoras.
7. Verplaats de aandrijfriem naar achteren en boven de stuurplaat (F) om de aandrijfriem van het product te verwijderen.
8. Installeer een nieuwe aandrijfriem in de omgekeerde volgorde. Zorg ervoor dat u de aandrijfriem bovenop de stuursteunplaat (F) en de koppelings-/rempedaalschacht (G) installeert.

Accu

Accu-onderhoud

Opmerking: de accu op uw product is onderhoudsvrij. Open of verwijder de doppen of deksels niet.
Opmerking: laad de accu regelmatig op met een automatische oplader om de levensduur van de accu te verlengen.

• Houd de accu en de polen schoon.
• Zorg ervoor dat alle bouten die de accu en de kabels vasthouden, goed zijn vastgedraaid.
• Houd de kleine ventilatiegaten in de accu open.
• Laad de accu gedurende 1 uur op met 6-10 A.

De accu en de polen reinigen

Corrosie en vuil op de accu en polen kunnen ervoor zorgen dat de accu stroom verliest.

1. Verwijder de poolbeschermer.
2. Koppel de ZWARTE accukabel los.
3. Koppel de RODE accukabel los en verwijder de accu uit het product.
4. Spuit de accu met water en laat drogen.
5. Reinig de polen en de uiteinden van de accukabels met een staalborstel.
6. Smeer de polen in met vet of een equivalent.
7. Installeer de accu. Zie De accu vervangen.

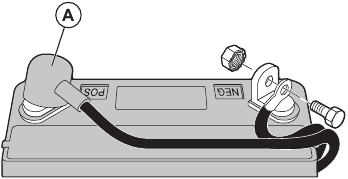

De accu vervangen

De accu is onder de stoel geïnstalleerd.

Risico op elektrische schokken en brandwonden. Gebruik geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen raken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.

1. Stop het product. Zie Het product stoppen.
2. Klap de stoel naar voren.
3. Verwijder de poolafdekkingen (A).

4. Verwijder de bout en de moer om de zwarte (negatieve) accukabel los te koppelen van de negatieve (-)-pool.

   Risico op elektrische schokken en brandwonden. De zwarte (negatieve) accukabel moet worden losgekoppeld voordat u de rode (positieve) accukabel loskoppelt.
5. Verwijder de bout en de moer om de rode (positieve) accukabel los te koppelen van de positieve (+)-pool.
6. Verwijder de accu voorzichtig uit het product.
7. Installeer een nieuwe accu.
8. Sluit de rode (positieve) accukabel aan op de positieve (+)-pool en draai de bout en de moer vast.

   Risico op elektrische schokken en brandwonden. De rode (positieve) accukabel moet worden aangesloten op de positieve (+)-pool voordat de zwarte (negatieve) accukabel wordt aangesloten op de negatieve (-)-pool om letsel en onbedoelde aarding te voorkomen.
9. Sluit de zwarte (negatieve) accukabel aan op de negatieve (-)-pool en draai de bout en de moer vast.
10. Installeer de poolafdekkingen.
11. Klap de stoel terug.

Startkabels aansluiten

Explosiegevaar door explosief gas dat uit de accu komt. Sluit de negatieve pool van de opgeladen accu niet aan op of in de buurt van de negatieve pool van de zwakke accu.

Gebruik de accu van uw product niet om andere voertuigen te starten.

1. Sluit één uiteinde van de rode accukabel aan op de POSITIEVE (+)-accupool (A) van de zwakke accu.
2. Sluit het andere uiteinde van de rode accukabel aan op de POSITIEVE (+)-accupool (B) van de opgeladen accu.

   Zorg ervoor dat de uiteinden van de rode accukabel het chassis niet raken. Dit veroorzaakt kortsluiting.
3. Sluit één uiteinde van de zwarte accukabel aan op de NEGATIEVE (-)-accupool (C) van de opgeladen accu.
4. Sluit het andere uiteinde van de zwarte accukabel aan op een CHASSIS AARDE (D), uit de buurt van de brandstoftank en de accu.

De startkabels verwijderen

Opmerking: verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

Maaidek

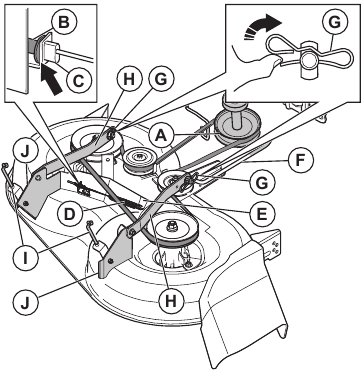

Het maaidek verwijderen en installeren

Opmerking: als een ander accessoire dan het maaidek moet worden gebruikt, moeten de voorste koppeling en de achterste hefkoppelingen van het product worden verwijderd. Ook moet de veer van de koppelingskabel in de kabelgeleider aan de voorkant van het onderste dashboard worden geplaatst.

1. Schakel het maaidek uit. Zie Het maaidek inschakelen en uitschakelen.
2. Stop het product. Zie Het product stoppen.
3. Laat het maaidek zakken naar de laagste stand.
4. Verwijder de aandrijfriem van de koppelingspoelie (A).

5. Verwijder de koppelingskabel (B), druk op het lipje (C) en verplaats de koppelingskabel uit de beugel.
6. Verwijder voorzichtig de veer van de koppelingskabel (D) van de spanarm (E).
7. Koppel de voorste koppeling (F) los van het maaidek en verwijder de borgveer en sluitring.
8. Verwijder de klemmen (G) en koppel de ophangarmen (H) los van de chassispen.
9. Koppel de achterste hefkoppelingen (I) los van de achterste maaidekbeugels (J) aan elke kant van het maaidek.
10. Verwijder het maaidek van het product.
11. Installeer het maaidek in omgekeerde volgorde. Zorg ervoor dat de uitwerpzijde zich aan de rechterkant van het product bevindt.
    Opmerking: de ophangarmen moeten zich in de voorwaartse positie bevinden voordat u het maaidek onder het product verplaatst.

De evenwijdigheid van het maaidek afstellen

Om een visuele zijdelingse afstelling van het maaidek uit te voeren
Als de maaihoogte aan de rechter- en linkerkant van het product niet hetzelfde is, kan de maaihoogte worden aangepast. Pas de maaihoogte aan de kant van het maaidek aan die de laagste maaihoogte heeft.

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Ga naar de kant van het maaidek die de laagste maaihoogte heeft.
   Opmerking: sommige modellen hebben alleen een afstelling aan de linkerkant.
4. Pas de maaihoogte aan met een sleutel van 3/4 inch.

   Opmerking: elke volledige draai aan de hefmoer verandert de hoogte van het maaidek met 3/16" (4,7 mm).
   1. Draai de hefmoer (A) naar links om het maaidek te laten zakken.
   2. Draai de hefmoer (A) naar rechts om het maaidek omhoog te brengen.
5. Maai wat gras en onderzoek de resultaten. Stel zo nodig bij.

Om een nauwkeurige zijdelingse afstelling van het maaidek uit te voeren

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of maaistand zetten.
4. Draai de buitenste mespunten zo dat ze zijn uitgelijnd met de zijkant van het maaidek.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Gebruik beschermende handschoenen.
5. Meet de afstand (B) van de onderkant van het mes tot de grond aan de linker- en rechterkant.

   Opmerking: de afstand moet aan de 2 zijden hetzelfde zijn.
6. Pas de maaihoogte aan met een sleutel van 3/4 inch.
   Opmerking: elke volledige draai aan de hefmoer verandert de maaihoogte met 3/16 inch (4,7 mm).
   1. Draai de hefmoer (A) naar links om het maaidek te laten zakken.

   2. Draai de hefmoer (A) naar rechts om het maaidek omhoog te brengen.
7. Meet de afstand opnieuw. Stel bij totdat de 2 zijden gelijk zijn.
8. Maai wat gras en onderzoek de resultaten. Stel zo nodig bij.

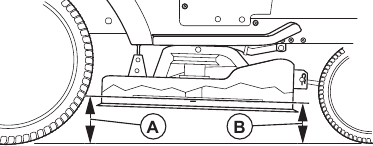

Om de voor- naar achterafstelling van het maaidek uit te voeren
Het maaidek moet van links naar rechts waterpas staan voordat u de afstelling van voor naar achter uitvoert. Zie Om een visuele zijdelingse afstelling van het maaidek uit te voeren.

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of maaistand zetten.
4. Draai de messen totdat ze recht naar voren wijzen.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Gebruik beschermende handschoenen.
5. Meet de afstand tot de grond aan de achterkant (A) en voorkant (B) van het mes.

   Opmerking: voor de beste maairesultaten moeten de messen worden afgesteld totdat de voorkant 1/8–1/2 inch (3,1–12,7 mm) lager is dan de achterkant wanneer het maaidek zich in de hoogste stand bevindt.
6. Ga naar de voorkant van het product om een aanpassing te maken.

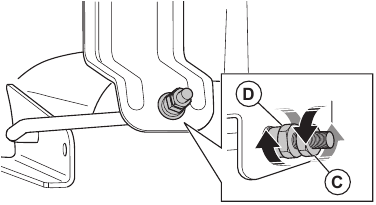

7. Gebruik een sleutel van 11/16 inch om de borgmoer (C) los te draaien om de hefmoer (D) vrij te maken.

8. Pas de maaidekhoogte aan met een sleutel van 3/4 inch.
   Opmerking: elke volledige draai aan de hefmoer verandert de hoogte van het maaidek met 1/8 inch (3,1 mm).
   1. Draai de hefmoer tegen de klok in om het maaidek te laten zakken.
   2. Draai de hefmoer met de klok mee om het maaidek omhoog te brengen.
9. Meet de afstand aan de voor- en achterkant opnieuw.
10. Stel bij totdat de voorkant van het mes 1/8–1/2 inch (3,1–12,7 mm) lager is dan de achterkant.
11. Houd de hefmoer met de sleutel op zijn plaats en draai de borgmoer vast.

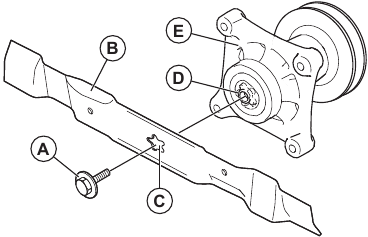

De messen vervangen

Voor het beste resultaat houdt u de maaimessen scherp. Vervang gebogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant. Het is gevaarlijk om een mes te gebruiken dat niet is goedgekeurd door de fabrikant van het product. Dit kan schade aan het product veroorzaken en uw garantie ongeldig maken.

1. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of maaistand zetten.
2. Verwijder de bout (A) door deze tegen de klok in te draaien en verwijder het mes (B).


   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Gebruik beschermende handschoenen.
3. Installeer het nieuwe of geslepen mes en de bout.

   Het middelste gat (C) in het mes moet overeenkomen met de ster (D) op de dornconstructie (E).
4. Draai de bout vast tot een koppel van 45–55 ft-lbs (62-75 Nm).

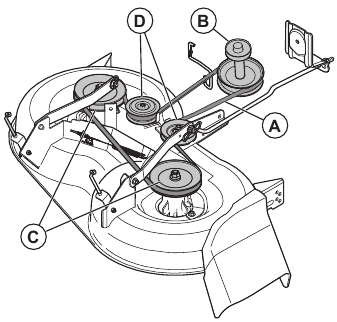

De aandrijfriem voor het maaidek verwijderen

1. Parkeer het product op een vlakke ondergrond en activeer de parkeerrem. Zie De parkeerrem inschakelen en uitschakelen.
2. Verwijder het maaidek. Zie Het maaidek verwijderen en installeren.
3. Verwijder het vuil en gras rond de dorens en van het bovenoppervlak van het maaidek.
4. Verwijder de aandrijfriem (A) van de koppelingspoelie (B) op de motoras.

5. Verwijder de aandrijfriem van de dornpoelies (C) en de spanpoelies (D).

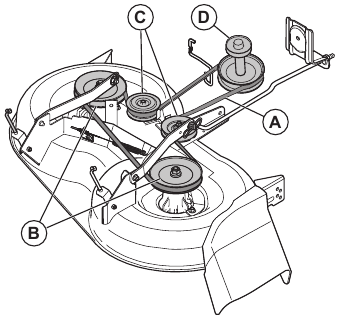

De aandrijfriem voor het maaidek installeren

1. Installeer de aandrijfriem (A) rond de dornpoelies (B).

   Plaats de aandrijfriem correct in alle groeven op de maaidekpoelies. De aandrijfriem kan beschadigd raken als deze niet correct is geïnstalleerd.
2. Installeer de aandrijfriem rond de spanpoelies (C).
3. Installeer de aandrijfriem rond de koppelingspoelie (D) op de motoras.
4. Installeer het maaidek op het product. Zie Het maaidek verwijderen en installeren.
5. Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of maaistand zetten.

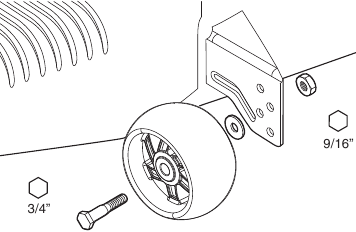

De antiscalpeerrollen afstellen

De antiscalpeerrollen houden het maaidek in de juiste positie op de grond en voorkomen gazonscalperen in de meeste terreinomstandigheden. De antiscalpeerrollen zijn correct afgesteld wanneer ze iets van de grond zijn wanneer het maaidek zich op de vereiste maaihoogte bevindt.

1. Parkeer het product op een vlakke ondergrond en zet de motor uit.
2. Stel het product in op de vereiste maaihoogte. Zie De maaihoogte instellen.
3. Verwijder de moer, de bout, de sluitring en de antiscalpeerrol.

4. Installeer de antiscalpeerrol, de bout, de sluitring en de moer in de juiste positie.
5. Stel alle antiscalpeerrollen af en installeer ze op dezelfde manier.

Motor

Om de motor te smeren

Gebruik alleen hoogwaardige detergentolie met API-serviceclassificatie SJ-SN. De SAE-viscositeitsklasse van de olie verwijst naar de juiste temperatuur voor gebruik.

Opmerking: Multi-viscositeitsoliën (5W30, 10W30, enzovoort) helpen de motor gemakkelijk te starten bij koud weer, maar veroorzaken een verhoogd olieverbruik bij gebruik bij temperaturen boven 32 °F/0 °C. Controleer uw motoroliepeil regelmatig om mogelijke motorschade door een laag oliepeil te voorkomen.

• Vervang de olie na intervallen van 50 bedrijfsuren. Als het product niet 50 uur per jaar wordt gebruikt, vervang dan minimaal 1 keer per jaar de olie.
• Controleer het oliepeil van het carter voordat u de motor start en na elke acht (8) bedrijfsuren.
• Draai de olievuldop/peilstok elke keer vast wanneer u het oliepeil controleert.

Om het motoroliepeil te controleren

De motor in het product is gevuld met motorolie voor omgevingstemperaturen van meer dan 32 °F (0 °C). Gebruik voor gebruik in omgevingstemperaturen van minder dan 32 °F (0 °C) de juiste motorolie om het starten van het product te vereenvoudigen. Raadpleeg Technische gegevens.

1. Parkeer het product op een vlakke ondergrond.
2. Verwijder de olievuldop en peilstok en maak deze schoon met een doek.
3. Steek de peilstok in de olievulbuis. Draai de olievuldop niet op de olievulbuis.
4. Verwijder de peilstok. Gebruik de meter op de peilstok om het motoroliepeil te controleren. Vul indien nodig motorolie bij tot de markering "FULL" op de peilstok is bereikt. Vul niet te veel motorolie bij.

5. Steek de peilstok in de olievulbuis. Zorg ervoor dat de olievuldop volledig is vastgedraaid.
   Opmerking: Raadpleeg De motorolie vervangen om de motorolie te vervangen.

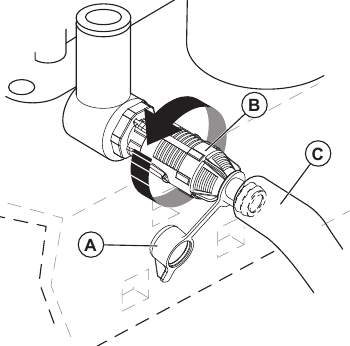

Om de motorolie te vervangen

Als de motor koud is, start de motor dan 1–2 minuten voordat u de motorolie aftapt. Hierdoor wordt de motorolie warm en kan deze sneller worden afgetapt.

Laat de motor niet langer dan 1–2 minuten draaien voordat u de motorolie aftapt. De motorolie wordt erg heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

Draag beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig deze dan met water en zeep.

1. Zet het product op een vlakke ondergrond en stop het product. Raadpleeg Het product stoppen.
2. Verwijder al het vuil rond de dop van de olietank.
3. Verwijder de dop van de olietank en de peilstok.
4. Verwijder de gele dop (A) van de olieaftapkraan (B).

5. Installeer de olieaftapslang (C) op de olieaftapkraan.
6. Plaats een bak onder de motor om de motorolie op te vangen en steek het andere uiteinde van de olieaftapslang in de bak.
7. Duw de olieaftapkraan naar binnen en draai deze tegen de klok in om deze te ontgrendelen.
8. Trek de aftapkraan naar buiten om deze te openen.
9. Laat de motorolie in de bak lopen.
10. Duw de olieaftapkraan naar binnen en draai deze met de klok mee om deze te sluiten en te vergrendelen.
11. Verwijder de olieaftapslang.
12. Installeer de gele dop.
13. Vul nieuwe olie in de olievulbuis en controleer het motoroliepeil. Raadpleeg Om het motoroliepeil te controleren.
14. Installeer de dop van de olietank en de peilstok.

Om het motoroliefilter te vervangen

Draag beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig deze dan met water en zeep.

1. Tap de motorolie uit de olietank. Raadpleeg De motorolie vervangen.
2. Draai het motoroliefilter tegen de klok in om het te verwijderen.
3. Smeer de rubberen afdichting op het nieuwe oliefilter licht in met nieuwe motorolie.
4. Om het nieuwe oliefilter te installeren, draait u het met de klok mee totdat de rubberen afdichting goed past, en draait u het vervolgens nog een halve slag vast.
5. Vul de olietank met nieuwe motorolie. Raadpleeg De motorolie vervangen.
6. Start de motor en laat deze 3 minuten stationair draaien.
7. Stop de motor en zorg ervoor dat er geen olielekkage is bij het oliefilter.
   Opmerking: Als er olielekkage is, draai dan het oliefilter nogmaals vast.
8. Vul de olietank met meer motorolie om de motorolie te vervangen die het nieuwe oliefilter heeft opgenomen.

Om het luchtfilter te reinigen

De motor zal niet naar behoren werken met een vuil luchtfilter. Reinig het luchtfilter vaker in stoffige omstandigheden.

Om het luchtscherm te reinigen

Opmerking: Het luchtscherm moet vrij van vuil worden gehouden om motorschade door oververhitting te voorkomen.

• Reinig het luchtscherm met een staalborstel of perslucht om vuil te verwijderen.

Om onderhoud aan het motorkoelsysteem uit te voeren

Opmerking: Een verstopt grasrooster, vuile of volle koelribben, en/of een verwijderde ventilatorbehuizing, enzovoort, kunnen de motor te heet maken en motorschade veroorzaken.

• Zorg ervoor dat het grasrooster, de koelribben en andere externe oppervlakken van de motor te allen tijde schoon zijn.
• Verwijder na elk interval van 100 bedrijfsuren (vaker in extreem stoffige en vuile omstandigheden) de ventilatorbehuizing en andere onderdelen van het motorkoelsysteem. Reinig de koelribben en externe oppervlakken indien nodig. Zorg ervoor dat de onderdelen van het motorkoelsysteem correct zijn geïnstalleerd.

Om de bougies te vervangen

Het bougietype en de speling (vonkbreekinstelling) worden weergegeven in Technische gegevens.

• Vervang de bougies aan het begin van elk maaiseizoen of na elk interval van 100 bedrijfsuren.

Om het inline-brandstoffilter te vervangen

Opmerking: Vervang het inline-brandstoffilter minimaal elk jaar.
Vervang het inline-filter als het verstopt raakt en de brandstoftoevoer naar de carburateur stopt.

1. Laat de motor afkoelen.
2. Verwijder het inline-brandstoffilter (B) en sluit de brandstofleidingen af met pluggen.

3. Plaats het nieuwe inline-brandstoffilter in de brandstofleiding met de pijl naar de carburateur gericht.
4. Zorg ervoor dat er geen brandstofleidingen lekken en dat de klemmen (A) in de juiste positie zitten.
5. Als u morst, reinig dan het product onmiddellijk.

Om de lucht uit de transmissie te verwijderen

Schakel de vrijloophendel niet in of uit wanneer de motor in werking is.

Om hoge prestaties te behouden, verwijdert u de lucht in de transmissie voordat u het product voor de eerste keer gebruikt.
Als u de transmissie vervangt, verwijder dan de lucht in de nieuwe transmissie voordat u het product gebruikt.

1. Parkeer het product op een vlakke ondergrond die vrij en open is.
2. Stop de motor en activeer de parkeerrem.
3. Zet de vrijloopregeling in de uitgeschakelde positie. Raadpleeg Transport.
4. Start de motor. Wanneer de motor is gestart, zet u de gashendel in de lage stand en zet u de parkeerrem uit.
5. Voer de volgende stappen 3 keer uit.
   Opmerking: Tijdens deze procedure kunnen de aandrijfwielen bewegen.
   1. Duw het voorwaartse aandrijpedaal volledig naar voren en houd het 5 seconden ingedrukt voordat u het loslaat.
   2. Duw het achteruitrijpedaal volledig naar achteren en houd het 5 seconden ingedrukt voordat u het loslaat.
6. Stop de motor en activeer de parkeerrem.
7. Zet de vrijloopregeling in de ingeschakelde positie. Raadpleeg Transport.
8. Ga op de stoel zitten en start de motor. Wanneer de motor is gestart, zet u de gashendel in de halve snelheid.
9. Zet de parkeerrem uit.
10. Bedien het product ongeveer 1,5 m naar voren en vervolgens 1,5 m naar achteren. Voer deze procedure 3 keer uit.

Probleemoplossing

Probleem	Oorzaak	Actie
De motor start niet.	Er zit geen brandstof in de brandstoftank.	Vul de brandstoftank.
	De gashendel staat niet in de juiste stand.	Raadpleeg de startinstructies.
	De bougie is defect.	Vervang de bougie.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De draden zijn los of beschadigd.	Controleer alle draden.
	De motorventielen zijn niet correct afgesteld.	Neem contact op met een erkende serviceagent.
	De motor is verzopen.	Wacht 2–3 minuten voordat u opnieuw probeert de motor te starten.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
De startmotor draait de motor niet rond.	De accu is te zwak.	Laad de accu op.
	De bediening van de koppeling van het werktuig is ingeschakeld.	Schakel de bediening van de koppeling van het werktuig uit.
	Het koppelings-/rempedaal is niet volledig ingetrapt.	Trap het koppelings-/rempedaal volledig in wanneer u de motor start.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuverbindingen.
	De hoofdzekering is defect.	Vervang de hoofdzekering.
	Het contactslot is defect.	Neem contact op met een erkende serviceagent.
	De veiligheidsconnector voor het koppelings-/rempedaal is defect.	Neem contact op met een erkende serviceagent.
	De startmotor of de solenoïde is defect.	Neem contact op met een erkende serviceagent.
	De aanwezigheidsbediening van de bestuurder (OPC) is defect.	Controleer de draden, schakelaars en verbindingen. Indien niet verholpen, neem contact op met een erkende serviceagent. Bedien het product niet met een defecte aanwezigheidsbediening van de bestuurder.
De motor loopt niet soepel.	De bougie is defect.	Vervang de bougie.
	De carburateur is niet correct afgesteld.	Neem contact op met een erkende serviceagent.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	De terugslagklep op de brandstoftankdop is defect.	Vervang de brandstoftankdop.
	De brandstoftank is bijna leeg.	Vul de brandstoftank met brandstof.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De choke is ingeschakeld en de motor is warm.	Schakel de choke uit.
	Het brandstofmengsel of de brandstofsoort is onjuist.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met het correcte brandstofmengsel of de correcte brandstofsoort.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	De bougie is defect.	Vervang de bougie.
	Er zit vuil in de carburateur of brandstofleiding.	Reinig de carburateur en de brandstofleidingen.
De motor wordt te heet.	Er is overbelasting in de motor.	Verlaag de werklast.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De koelventilator is defect.	Neem contact op met een erkende serviceagent.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul indien nodig met motorolie.
	Het contactslot is defect.	Neem contact op met een erkende serviceagent.
	De bougie is defect.	Vervang de bougie.
Er is vermogensverlies.	Het product wordt bediend op een te hoge voorwaartse of achterwaartse snelheid wanneer u gras maait.	Gebruik een lagere snelheid.
	De gashendel staat in de choke-stand.	Zet de gashendel in de snelle stand.
	Er is ophoping van gras, bladeren of ongewenst materiaal onder het maaidek.	Reinig het maaidek.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul indien nodig met motorolie.
	De motorolie is vuil.	Vervang de motorolie.
	De bougie is defect.	Vervang de bougie.
	Het brandstoffilter is vuil.	Vervang het brandstoffilter.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De bougiekabel zit los.	Sluit de bougiekabel aan en draai deze vast.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De uitlaat is verstopt of beschadigd.	Reinig of vervang de uitlaat.
	Er is losse of beschadigde bedrading.	Controleer alle bedrading.
	De motorventielen zijn niet correct afgesteld.	Neem contact op met een erkende serviceagent.
Er is trilling in het product.	De messen zitten los.	Draai de bouten op de messen vast.
	Een of meer van de messen zijn beschadigd of niet in evenwicht.	Breng de messen in evenwicht of vervang de messen.
	De motor zit los.	Draai de motorbouten vast.
De accu laadt niet op.	De hoofdzekering is defect.	Vervang de hoofdzekering.
	De accu is defect.	Vervang de accu.
	De laadkabel is losgekoppeld.	Sluit de laadkabel aan.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuverbindingen.
De motor draait wanneer de bestuurder van de stoel opstaat wanneer het maaidek is ingeschakeld.	De aanwezigheidsbediening van de bestuurder (OPC) is defect.	Controleer de draden, schakelaars en verbindingen. Indien niet verholpen, neem contact op met een erkende serviceagent. Bedien het product niet met een defecte aanwezigheidsbediening van de bestuurder.
De messen kunnen niet draaien.	Er is een blokkade in het koppelingsmechanisme.	Verwijder de blokkade.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	Een spanrol zit vast.	Vervang de spanrol.
	Een messenas zit vast.	Vervang de messenas.
Defecte grasafvoer.	Het motortoerental is te laag.	Zet de gashendel in de snelle stand.
	Het product wordt bediend op een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het maaidek is niet parallel.	Pas de evenwijdigheid van het maaidek aan. Raadpleeg De evenwijdigheid van het maaidek aanpassen.
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas indien nodig de bandenspanning aan.
	De messen zijn versleten, beschadigd of zitten los.	Vervang de messen of draai de bouten op de messen vast.
	Ophoping van gras of vuil onder het maaidek.	Reinig het maaidek.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	De messen zijn onjuist geïnstalleerd.	Installeer de messen met de scherpe kant naar beneden.
	Er worden onjuiste messen gebruikt.	Vervang de messen door de correcte messen in de onderdelenhandleiding.
	Verstopte luchtgaten van het maaidek door ophoping van gras, vuil rond de spillen.	Reinig rond de spillen om luchtgaten te openen.
De koplamp werkt niet.	De koplamp schakelaar staat in de uit-stand.	Zet de koplamp schakelaar in de aan-stand.
	De lamp is defect.	Vervang de lamp.
	De aan/uit-schakelaar voor de koplamp is defect.	Vervang de aan/uit-schakelaar voor de koplamp.
	De kabel naar de koplamp is niet aangesloten.	Controleer de draden en verbindingen.
	Er is kortsluiting in de koplampkabel.	Neem contact op met een erkende serviceagent.
Het product beweegt langzaam, met een onregelmatige snelheid of helemaal niet.	Het product bevindt zich in de vrijloopmodus.	Trek de vrijloopbedieningshendel uit. Raadpleeg Het product in de vrijloopmodus zetten.
	De parkeerrem is ingeschakeld.	Schakel de parkeerrem uit.
	De aandrijfriem is los of beschadigd.	Vervang de aandrijfriem.
	Er zit lucht in de transmissie.	Verwijder de lucht uit de transmissie. Raadpleeg De lucht uit de transmissie verwijderen.
	Er bevinden zich ongewenste materialen op de stuurplaat (als de stuurplaat is geïnstalleerd).	Reinig het product.
	De vierkante sleutel op de as ontbreekt.	Installeer de vierkante sleutel. Raadpleeg De banden repareren.
Het maairesultaat is onbevredigend. De messen zijn stomp of beschadigd.		Scherp de messen of vervang de messen.
	Het maaidek is niet parallel.	Pas de evenwijdigheid van het maaidek aan. Raadpleeg De evenwijdigheid van het maaidek aanpassen.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het gras is lang.	Begin met een hoge maaihoogte en verlaag deze geleidelijk.
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas indien nodig de bandenspanning aan.
	Het product wordt bediend op een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
De motor knalt wanneer de motor stopt.	De gashendel is niet in de langzame stand gezet.	Raadpleeg Het product stoppen.
De motor stopt wanneer u probeert achteruit te rijden.	Het achteruitrijdsysteem (ROS) is niet ingeschakeld.	Schakel het achteruitrijdsysteem (ROS) in. Raadpleeg Het achteruitrijdsysteem (ROS) gebruiken.

Transport en opslag

Transport

Opmerking: Sluit en bevestig de motorkap aan het product tijdens transport om schade te voorkomen. Verbind de motorkap met het product met het juiste gereedschap (touw, koord enzovoort).
Wanneer u het product verplaatst, zet u de vrijloopbediening in de vrijloopstand om de transmissie uit te schakelen. De vrijloopbediening bevindt zich aan de achterste trekhaak van het product.

1. Hef het werktuig naar de hoogste positie met de werktuighefbediening.
2. Trek de vrijloopbediening naar buiten en in de gleuf en laat deze los om hem in de uitgeschakelde stand te houden.
3. Verplaats het product niet met meer dan 3,2 km/u.
4. Om de transmissie opnieuw in te schakelen, keert u de bovenstaande procedure om.

Sleepveiligheid

• Gebruik alleen sleepuitrusting die is goedgekeurd door Husqvarna.
• Gebruik de trekhaak om de uitrusting te bevestigen.
• Sleep geen uitrusting die zwaarder is dan het maximaal toegestane gewicht.
• Zorg ervoor dat er geen andere personen in de buurt van het product zijn wanneer u uitrusting sleept.
• Sleep geen uitrusting op hellingen of ruw terrein.
• Bedien het product op lage snelheid wanneer u uitrusting sleept.

Opslag

Bereid het product voor op opslag aan het einde van het seizoen, en vóór meer dan 30 dagen opslag. Als u 30 dagen of langer brandstof in de brandstoftank bewaart, kunnen kleverige deeltjes verstopping in de carburateur veroorzaken. Dit heeft een negatief effect op de werking van de motor.
Om kleverige deeltjes tijdens de opslag te voorkomen, voegt u een stabilisator toe. Als alkylaatbenzine wordt gebruikt, is een stabilisator niet nodig. Als u standaard benzine gebruikt, mag u niet overschakelen naar alkylaatbenzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die wordt gebruikt voor opslag. Gebruik altijd de mengverhoudingen die door de fabrikant zijn opgegeven. Laat de motor minimaal 10 minuten draaien nadat u de stabilisator hebt toegevoegd totdat deze in de carburateur stroomt.

Bewaar het product niet met brandstof in de tank op een binnenlocatie of op locaties met een slechte luchtstroom. Brandgevaar als brandstofdampen in de buurt komen van open vuur, vonken of waakvlammen in bijvoorbeeld boilers, warmwatertanks en kledingdrogers.

Verwijder gras, bladeren en andere ontvlambare materialen van het product om het risico op brand te verkleinen. Laat het product afkoelen voordat u het opslaat.

• Reinig het product, zie Het product reinigen. Repareer lakschade om corrosie te voorkomen.
• Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
• Verwijder de accu. Reinig deze, laad hem op en bewaar hem koel tijdens de opslag.
• Vervang de motorolie en gooi de afgewerkte olie weg.
• Maak de brandstoftank leeg. Start de motor en laat hem draaien totdat er geen resterende brandstof meer in de carburateur zit.
  Opmerking: Maak de brandstoftank en carburateur niet leeg als er een stabilisator is toegevoegd.
• Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
• Smeer alle smeernippels, verbindingen en assen.
• Bewaar het product in een schone en droge ruimte en dek het af voor meer bescherming.
• Een afdekking ter bescherming van uw product tijdens opslag of transport is verkrijgbaar bij uw dealer.

Technische gegevens

	YTH1942
Motor
Motormerk	B&S
Motormodel	33S877-0037-G1
Nominaal motorvermogen, pk / kW1	19.0 / 14.2
Max. motortoerental, tpm	3300 ± 100
Stationair toerental motor, tpm	1750 ± 100
Maximale snelheid vooruit, mph / km/u	5.5 / 8.9
Maximale snelheid achteruit, mph / km/u	2.5 / 4
Brandstof, minimaal octaangehalte, loodvrij, max. 10% ethanol en max. 15% MTBE, AKI / RON	87 / 91
Brandstoftankvolume, gallons / l	2.5 / 9.46
Olietype boven 0°C (API: SJ-SN):	SAE 30
Olietype onder 0°C (API: SJ-SN):	SAE 5W30
Olievolume met oliefilter, oz. / l	48 / 1.4
Olievolume zonder oliefilter, oz. / l	42 / 1.24
Smeersysteem	Druk met oliefilter
Koelsysteem	Luchtgekoeld
Luchtfilter	Dubbel
Dynamo, V. amp. @ 3600 tpm	12V 3 amp @ 3600 tpm
Startmotor	Elektrische start 12 V
Gewicht
Gewicht, met lege tanks, lb / kg	494 / 224
Maaidek
Aantal messen	2
Lengte mes, in. / cm	21 / 53.34
Maaibreedte, in. / cm	42 / 107
Maaihoogte, in. / cm	1.0–4.0 / 2.5–10.2
Banden
Bandenspanning, achter – voor, kPa / PSI / bar	103 / 15 / 1
Zwenkwielen voor, in.	15 x 6-6
Achterbanden, gazon pneumatisch, in.	20 x 8-8
Remmen	Mechanische parkeerrem
Elektrisch systeem
Type	12 V
Accu	28 A
Bougie	Champion RC12YC
Elektrodeafstand, in. / mm	0.030 / 0.76
Aanhaalkoppel bougie, lb-ft / Nm	14.75 / 20

1. Het vermogen zoals aangegeven door de motorfabrikant is het gemiddelde bruto vermogen bij het gespecificeerde toerental van een typische productiemotor voor het motormodel, gemeten met behulp van SAE-normen voor het bruto motorvermogen. Raadpleeg de motorspecificaties van de motorfabrikant.

Service

Laat jaarlijks een controle uitvoeren in een erkend servicecentrum om ervoor te zorgen dat het product veilig en optimaal functioneert tijdens het hoogseizoen. De beste tijd om het product te onderhouden of te reviseren is het laagseizoen.
Vermeld bij het plaatsen van een bestelling voor reserveonderdelen het jaar van aankoop, het model, het type en het serienummer.
Gebruik altijd originele reserveonderdelen.

Ondersteuning/hulp
Als u hulp nodig hebt of vragen hebt over de toepassing, de werking, het onderhoud of de onderdelen van uw product:

• Bezoek onze website: www.husqvarna.com
• Bel ons gratis: 1-800-487-5951

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna YTH1942 - Handleiding zitmaaier

Beschikbare talen
