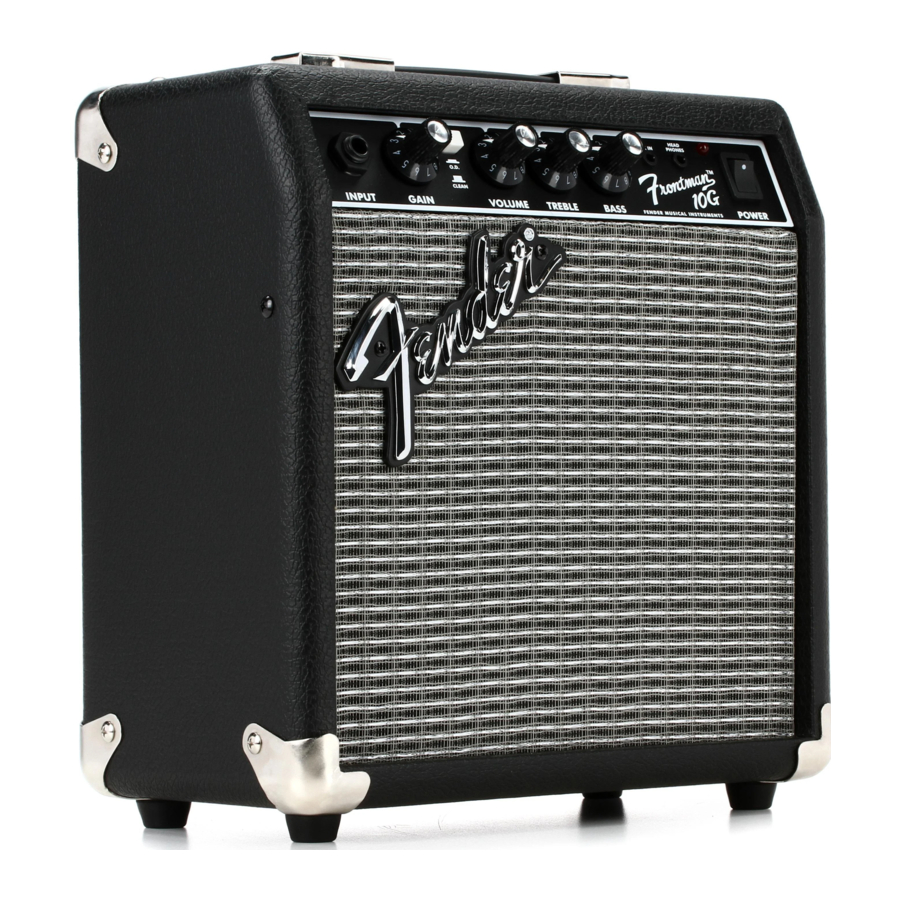

Fender Frontman 10G - Versterkerhandleiding

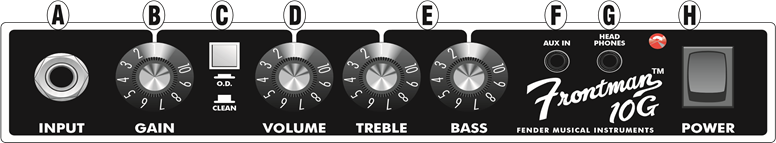

BEDIENINGSPANEEL

1. INPUT (INGANG) – Sluit hier je gitaar aan.
2. GAIN (VERSTERKING) – Regelt de hoeveelheid signaalvervorming wanneer Overdrive {C} is geselecteerd.
3. O.D. – Activeert het Overdrive circuit.
4. VOLUME (VOLUME) – Regelt de luidheid van de versterker.
5. TREBLE / BASS (HOGE TONEN / LAGE TONEN) – Gebruik om hoge en lage frequentietonen aan te passen.
6. AUX IN – 3,5 mm ingang voor je cd-speler, drumcomputer, enz. Pas de luidheid van deze ingang aan met de volumeregelaar op het apparaat.
7. HEADPHONES (HOOFDTELEFOON) – Steek de stekker hierin; de Frontman 10G-luidspreker wordt automatisch uitgeschakeld.
8. POWER (STROOM) – Schakelt de versterker AAN-UIT zoals aangegeven door het stroomindicatielampje.
9. POWER CORD (NETSNOER) – Steek de stekker van het apparaat in een geaard stopcontact in overeenstemming met de spannings- en frequentiewaarden die op het achterpaneel van je versterker staan vermeld.


Specificaties

TYPE:	PR 760
PART NUMBERS:	2311000000 (120V, 60Hz) 2311000900 (120V, 60Hz) DS 2311001900 (110V, 60Hz) TW DS 2311003900 (240V, 50Hz) AUS DS 2311004900 (230V, 50Hz) UK DS 2311005900 (220V, 50Hz) ARG DS 2311006900 (230V, 50Hz) EUR DS 2311007900 (100V, 50Hz) JPN DS 2311009900 (220V, 60Hz) ROK DS
POWER REQUIREMENT: (STROOMVEREISTE)	28W
POWER OUTPUT: (STROOMVERMOGEN)	10W RMS into 4Ω
DIMENSIONS: (AFMETINGEN)	HEIGHT: (HOOGTE) 11.5 in (29.2 cm), WIDTH: (BREEDTE) 10.5 in (26.7 cm), DEPTH: (DIEPTE) 5.75 in (14.6 cm)
WEIGHT: (GEWICHT)	8.5 lb (3.9 kg)

Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

De bliksemflits met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het product wordt geleverd.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor jouw veiligheid. Als de meegeleverde stekker niet in je stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Om dit apparaat volledig van het lichtnet te scheiden, moet je de stekker van het netsnoer uit het stopcontact halen.
16. De netstekker van het netsnoer moet gemakkelijk te bedienen blijven.
17.
    Om het risico op brand of elektrische schokken te verminderen, mag je dit apparaat niet blootstellen aan regen of vocht.
18. Stel deze apparatuur niet bloot aan druppels of spatten en zorg ervoor dat er geen voorwerpen gevuld met vloeistoffen, zoals vazen, op de apparatuur worden geplaatst.
19. Houd minstens 15,25 cm (6 inch) vrije ruimte achter het apparaat om een goede ventilatie en koeling van het apparaat mogelijk te maken.
20.
    Voor in een rek gemonteerde eindversterkers geldt dat je alle bedrading en materialen uit de buurt van de zijkanten van het apparaat moet houden en dat je het apparaat 2 minuten moet laten afkoelen voordat je het uit een rekbehuizing trekt.
21. Versterkers en luidsprekersystemen, en oren/hoofdtelefoons (indien aanwezig) kunnen zeer hoge geluidsdrukniveaus produceren die tijdelijke of permanente gehoorbeschadiging kunnen veroorzaken. Wees voorzichtig bij het instellen en aanpassen van het volume tijdens gebruik.
22. Om de productveiligheid te waarborgen, producten met interne of externe batterijen (batterijpakket):
    • Batterijen en/of het product waarin ze zijn geïnstalleerd, mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.
    • Er kan explosiegevaar zijn als de batterij verkeerd is aangesloten/vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type batterij dat in de instructies of op het product is gespecificeerd.
23.
    Haal de stekker uit het stopcontact en laat het apparaat afkoelen voordat je vacuümbuizen aanraakt/vervangt.
