Teac AI-1000 - Handleiding stereo-versterker

Voordat u het apparaat gebruikt

Lees dit voor gebruik

• Wees voorzichtig om letsel te voorkomen bij het verplaatsen van het apparaat vanwege het gewicht. Vraag iemand om u te helpen indien nodig.
• Om gemakkelijk bekrast meubilair te beschermen, kunt u de meegeleverde viltjes aan de voeten bevestigen.
• Omdat het apparaat tijdens gebruik warm kan worden, moet u altijd voldoende ruimte rondom het apparaat laten voor ventilatie. De ventilatiegaten mogen niet worden afgedekt. Zorg voor minstens 20 cm (8") ruimte boven en minstens 5 cm (2") ruimte aan elke kant van het apparaat. Plaats NIETS bovenop het apparaat.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel is gedrukt. Raadpleeg een elektricien als u hierover twijfelt.
• Kies de installatielocatie van uw apparaat zorgvuldig. Plaats het niet in direct zonlicht of in de buurt van een warmtebron. Vermijd ook locaties die onderhevig zijn aan trillingen en overmatig stof, hitte, kou of vocht.
• Plaats het apparaat niet op een versterker of een ander apparaat dat warmte genereert.
• Open de behuizing niet, omdat dit schade aan de circuits of een elektrische schok kan veroorzaken. Als er een vreemd object in het apparaat terechtkomt, neem dan contact op met uw dealer of servicebedrijf.
• Wanneer u de stekker uit het stopcontact haalt, trek dan altijd rechtstreeks aan de stekker en nooit aan het snoer.
• Probeer het apparaat niet te reinigen met chemische oplosmiddelen, omdat dit de afwerking kan beschadigen. Gebruik een schone, droge doek. o Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.
• Als een tv in de buurt van het apparaat is ingeschakeld terwijl het apparaat ook is ingeschakeld, kunnen er lijnen op het tv-scherm verschijnen, afhankelijk van de frequentie van de tv-uitzending. Dit is geen storing van het apparaat of de tv. Als u dergelijke lijnen ziet, verplaats het apparaat en de tv verder uit elkaar.

Onderhoud

Als het oppervlak van het apparaat vuil wordt, veeg het dan af met een zachte doek of gebruik verdunde neutrale reinigingsvloeistof. Zorg ervoor dat u alle vloeistof volledig verwijdert. Gebruik geen verdunner of alcohol, omdat deze het oppervlak van het apparaat kunnen beschadigen.

De onderdelen identificeren

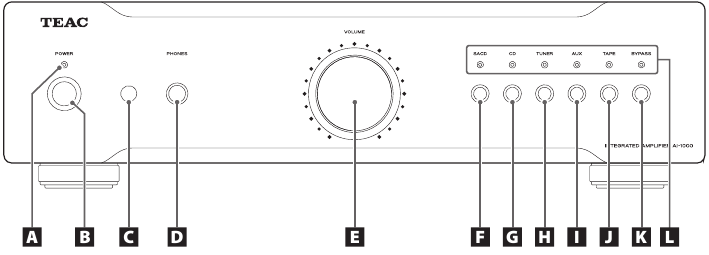

Voorpaneel

1. POWER-indicator
2. POWER-knop
3. Afstandsbediening-ontvanger
4. PHONES (oortelefoonaansluiting)
5. VOLUME-knop
6. SACD-signaalkiezer
7. CD-signaalkiezer
8. TUNER-signaalkiezer
9. AUX-signaalkiezer
10. TAPE-signaalkiezer
11. BYPASS-signaalkiezer
12. Ingangsstatusindicatoren

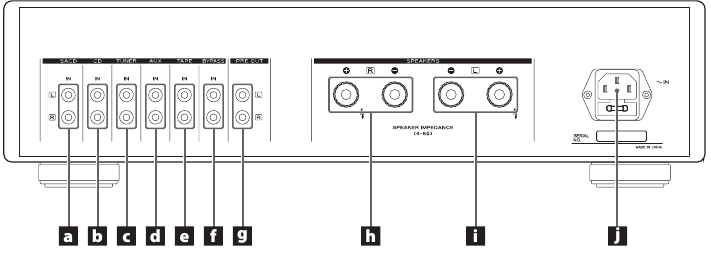

Achterpaneel

1. SACD-signaalingangsaansluitingen
2. CD-signaalingangsaansluitingen
3. TUNER-signaalingangsaansluitingen
4. AUX-signaalingangsaansluitingen
5. TAPE-signaalingangsaansluitingen
6. BYPASS-ingangsaansluitingen
7. PRE OUT-uitgangsaansluitingen
8. Luidsprekeraansluitingen rechterkanaal
9. Luidsprekeraansluitingen linkerkanaal
10. AC-stroomingang (met zekering)

Afstandsbediening

1. MUTE
2. INPUT (Volgende ingangskeuzeschakelaar)
3. INPUT (Vorige ingangskeuzeschakelaar)
4. VOLUME +
5. VOLUME -
6. AMP

Het apparaat bedienen met behulp van de afstandsbediening

• Druk op de AMP-knop op de afstandsbediening om naar de AMP-modus te schakelen voordat u het apparaat bedient met behulp van de afstandsbediening.
• Het effectieve bereik van de afstandsbediening is niet groter dan 10 m en een hoek niet groter dan 30 graden.
• Knoppen die niet in het diagram van de afstandsbediening staan of worden genoemd, worden niet voor dit apparaat gebruikt. Het is normaal dat er geen reactie is wanneer u erop drukt.

Batterij installatie

1. Open de klep van de afstandsbediening.
2. Plaats twee AAA-batterijen. Zorg ervoor dat de batterijen worden geplaatst met hun positieve en negatieve polen correct gepositioneerd.
3. Sluit de klep.

Basisbediening

Aan/uitzetten

Sluit het netsnoer en de signaalkabels aan op het apparaat. Druk vervolgens op de POWER-knop op het voorpaneel om het apparaat in te schakelen (). De POWER-indicator op het voorpaneel brandt en het apparaat bevindt zich nu in de normale werkmodus.

Om het apparaat uit te schakelen, drukt u op de POWER-knop op het voorpaneel. De knop staat in de uit-stand (), en de POWER-indicator en uiteindelijk het apparaat zijn uitgeschakeld. Koppel het AC-netsnoer los van het stopcontact als het apparaat gedurende lange tijd niet wordt gebruikt.

Ingang schakelen

Om over te schakelen naar de ingangspoort die u wilt gebruiken, drukt u op de bijbehorende signaalkiezerknop op het voorpaneel of de INPUT k of j-knop op de afstandsbediening. De bijbehorende ingangsstatusindicator licht dienovereenkomstig op.

Volume aanpassen

U kunt de volume-instelling aanpassen met behulp van de VOLUME-knop op het voorpaneel van het apparaat. Om het volume te verhogen, draait u de knop met de klok mee. Om het volume te verlagen, draait u de knop tegen de klok in. U kunt ook de VOLUME + of –-knop op de afstandsbediening gebruiken om het volume aan te passen.

Gebruik de VOLUME-knop om het volume elke keer op het minimum in te stellen voordat u het apparaat uitschakelt om schade aan uw luidsprekers te voorkomen wanneer u het apparaat uit- en inschakelt. Nadat u het apparaat hebt ingeschakeld, gebruikt u de VOLUME-knop of de VOLUME +-knop op de afstandsbediening om het volumeniveau geleidelijk te verhogen.

Uitgangsbeveiliging

Wanneer de uitgang van de eindversterker overbelast is, wordt het relais van het beveiligingscircuit van de eindversterker losgekoppeld. Alle indicatoren op het paneel branden tegelijkertijd en het volume wordt automatisch verlaagd. Schakel op dit moment de stroom van het apparaat uit en elimineer eventuele overbelastings veroorzakers. Schakel het apparaat na ongeveer 5 minuten weer in om te controleren of het normaal werkt.

Dempen

Druk op de MUTE-knop op de afstandsbediening om de geluidsuitvoer van de aangesloten luidsprekersystemen te dempen. Terwijl het geluid is gedempt, knippert de ingangsstatusindicator voor de geselecteerde ingangsbron.

Druk in de dempmodus nogmaals op de MUTE-knop op de afstandsbediening om terug te keren naar de normale afspeelmodus.

Probleemoplossing

Als u problemen ondervindt met het apparaat, neem dan even de tijd om deze tabel te bekijken voordat u een reparatie aanvraagt. Als u nog steeds een probleem hebt, neem dan contact op met uw dealer of de klantenservice/technische ondersteuning van TEAC (vermeld op de achterkant).

Geen stroom

• Controleer de aansluiting op het stopcontact. Controleer en zorg ervoor dat de AC-bron geen geschakeld stopcontact is en dat, als dat zo is, de schakelaar is ingeschakeld. Zorg ervoor dat er stroom op het stopcontact staat door een ander item, zoals een lamp of ventilator, in het stopcontact te steken.

Afstandsbediening werkt niet.

• Druk op de POWER-schakelaar van het hoofdapparaat om het in te schakelen.
• Als de batterijen leeg zijn, vervang dan de batterijen.
• Richt de afstandsbediening, binnen het opgegeven bereik van 10 m, rechtstreeks op het voorpaneel van het apparaat.
• Verwijder eventuele obstakels tussen de afstandsbediening en het hoofdapparaat.

Geen geluid

• Controleer de aansluiting op de versterker.
• Controleer de werking van de versterker.
• Muting is geactiveerd. Druk op de MUTE-knop. Selecteer de juiste bron.
• De uitgangsbeveiliging is geactiveerd. Schakel het apparaat uit, controleer op mogelijke oorzaken (bijv. kortgesloten luidsprekerkabels, aangesloten luidsprekers met verkeerde impedantie) en los het probleem op. Wacht 5 minuten voordat u de stroom weer inschakelt.

Specificaties

Versterkersectie

Algemeen

Accessoires

Stroomkabel x 1
Afstandsbediening x 1
AAA-batterij x 2
Garantiekaart x 1
Gebruiksaanwijzing x 1

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn bij benadering.
• Illustraties kunnen enigszins afwijken van de productiemodellen.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. RAADPLEEG GEKWALIFICEERD ONDERHOUDSPERSONEEL VOOR ONDERHOUD.

Het bliksemsymbool met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZING OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER ZITTEN GEEN ONDERDELEN IN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET TEAC VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT NIET VOORDAT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN ANDERE PROCEDURES DAN DE HIERIN SPECIFIEKE KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.

IN NOORD-AMERIKA UITSLUITEND GEBRUIKEN OP 120 V VOEDING.

Voorzorgsmaatregelen met betrekking tot batterijen

Misbruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of vlekken op nabijgelegen voorwerpen. Lees en neem de volgende voorzorgsmaatregelen zorgvuldig in acht.

• Zorg ervoor dat u de batterijen met de juiste positieve (+) en negatieve (-) oriëntatie plaatst.
• Gebruik batterijen van hetzelfde type. Gebruik nooit verschillende soorten batterijen samen.
• Als de afstandsbediening lange tijd niet wordt gebruikt (langer dan een maand), verwijder dan de batterijen om te voorkomen dat ze gaan lekken.
• Als de batterijen lekken, veeg dan de lekkage in het batterijcompartiment weg en vervang de batterijen door nieuwe.
• Gebruik geen andere batterijtypes dan die zijn aangegeven. Meng geen nieuwe batterijen met oude of gebruik verschillende soorten batterijen samen.
• Verhit of demonteer batterijen niet. Gooi batterijen nooit in vuur of water.
• Vervoer of bewaar batterijen niet met andere metalen voorwerpen. De batterijen kunnen kortsluiten, lekken of exploderen.
• Laad een batterij nooit op, tenzij is bevestigd dat het een oplaadbaar type is.

Bedrijfsnamen en productnamen in dit document zijn de handelsmerken of geregistreerde handelsmerken van hun respectieve eigenaars.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer zodat er niet op gelopen of bekneld kan worden, vooral bij stekkers, contactdozen en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12.
    Gebruik alleen met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door kantelen te voorkomen.
13. Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt nominaal niet-werkend vermogen van het stopcontact met de AAN/UIT- of STANDBY/AAN-schakelaar niet in de AAN-stand.
• De netstekker wordt gebruikt als ontkoppelingsinrichting, de ontkoppelingsinrichting moet gemakkelijk bedienbaar blijven.
• Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons bij het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen voorwerpen gevuld met vloeistoffen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een soortgelijke unit.
• Het apparaat moet dicht genoeg bij het stopcontact worden geplaatst zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt bereiken.
• Als het product batterijen gebruikt (inclusief een batterijpakket of geïnstalleerde batterijen), mogen deze niet worden blootgesteld aan zonlicht, vuur of overmatige hitte.
•
  voor producten die vervangbare lithiumbatterijen gebruiken: er bestaat explosiegevaar als een batterij wordt vervangen door een onjuist type batterij. Vervang alleen door hetzelfde of een gelijkwaardig type.

Producten met klasse constructie zijn uitgerust met een netsnoer met een aardingsstekker. Het snoer van een dergelijk product moet worden aangesloten op een stopcontact met een beschermende aardingsaansluiting.
