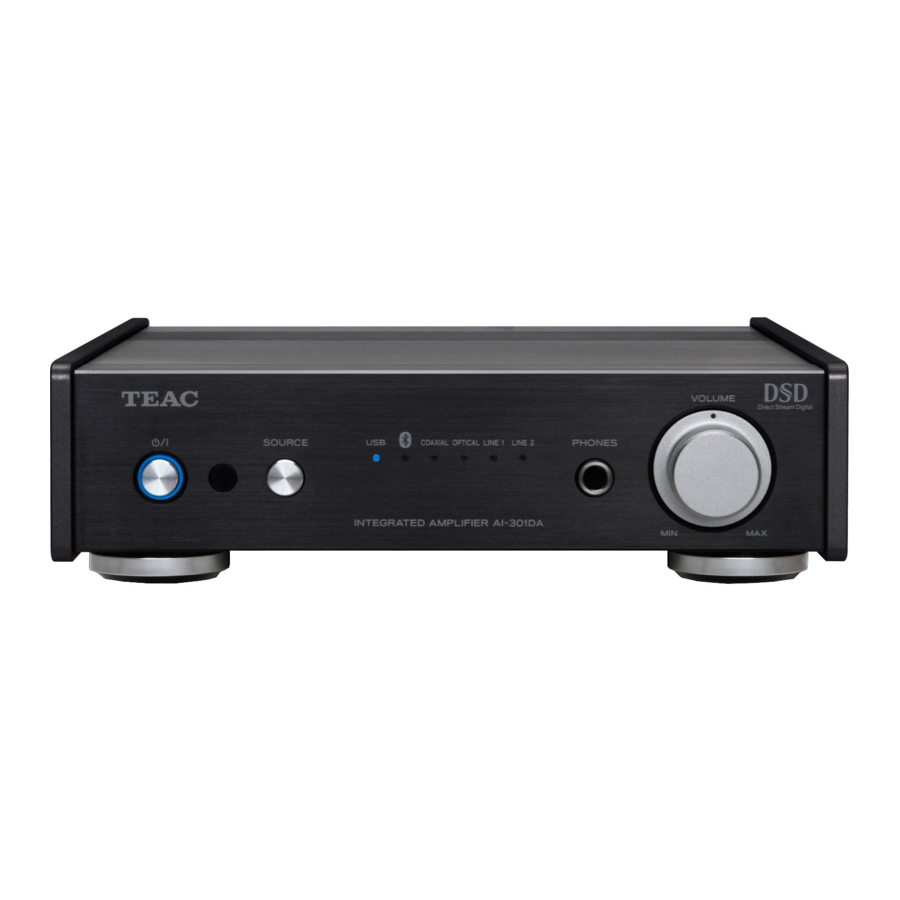

Teac AI-301DA - Versterkerhandleiding

Wat zit er in de doos

Als een van de volgende items ontbreekt of beschadigd is, neem dan contact op met uw dealer (vermeld op de achterkant).
Stroomkabel × 1
Afstandsbediening (RC-1313) × 1
Batterijen voor afstandsbediening (AAA) × 2
Gebruiksaanwijzing (dit document) × 1

Productregistratie

Klanten in de VS, ga naar de volgende TEAC-website om uw TEAC-product online te registreren.
http://audio.teac.com/support/registration/

Voor gebruik

Plaatsing van de unit

• Plaats niets bovenop de unit.
• Plaats de unit niet in direct zonlicht of in de buurt van een warmtebron, zoals een radiator, verwarming, open haard of versterker. Vermijd ook locaties die onderhevig zijn aan trillingen of blootgesteld zijn aan overmatig stof, kou of vocht. o Plaats de unit op een stabiele locatie in de buurt van het audiosysteem dat u ermee gaat gebruiken.
• Aangezien de unit tijdens gebruik warm kan worden, moet u altijd voldoende ruimte eromheen vrijhouden voor ventilatie. Laat bij de installatie van deze unit een beetje ruimte (minstens 5 cm of 2") tussen de unit en muren en andere apparaten om een goede warmteafvoer mogelijk te maken. Laat bij plaatsing in bijvoorbeeld een rek minstens 5 cm (2") boven en 10 cm (4") achter de unit vrij. Als u deze openingen niet vrijhoudt, kan er warmte binnenin ontstaan en brand veroorzaken.
• U kunt deze unit stapelen met een UD-301 of andere units uit de H01-serie. Als de beveiligingsschakeling echter wordt geactiveerd als gevolg van hitte en de geluidsuitvoer plotseling stopt, plaats deze unit dan bovenop en met voldoende afstand tussen de unit en muren en andere apparaten om de warmteafvoer te verbeteren. o Verplaats de unit niet tijdens gebruik.
• De spanning die aan de unit wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel is gedrukt. Raadpleeg een elektricien als u hierover twijfelt.
• Open de behuizing van de unit niet, aangezien dit kan leiden tot schade aan de circuits of een elektrische schok kan veroorzaken. Als er een vreemd voorwerp in de unit terechtkomt, neem dan contact op met uw dealer.
• Wanneer u de stekker uit het stopcontact haalt, trek dan altijd rechtstreeks aan de stekker; trek nooit aan het snoer.
• Als een tv is ingeschakeld terwijl de unit is ingeschakeld, kan er statische elektriciteit op het tv-scherm verschijnen, afhankelijk van de kenmerken van het tv-uitzendsignaal. Dit is geen storing van de unit of van de tv. Als dit gebeurt, zet de unit dan in de stand-by stand.

Onderhoud
Als het oppervlak van de unit vuil wordt, veeg het dan af met een zachte, droge doek. Als de unit erg vuil wordt, maak dan een zachte doek licht vochtig met een verdund neutraal reinigingsmiddel en wring overtollig vocht er grondig uit voordat u de doek gebruikt om de unit af te vegen.
Voor de veiligheid, haal de stekker uit het stopcontact voordat u gaat schoonmaken.

• Spuit nooit vloeistof rechtstreeks op de unit.
• Gebruik geen verdunner of alcohol, omdat deze het oppervlak van de unit kunnen beschadigen.
• Vermijd dat rubberen of plastic materialen dit product langdurig aanraken, omdat ze de behuizing kunnen beschadigen.

Afstandsbediening

Met de meegeleverde afstandsbediening kan deze unit vanaf een afstand worden bediend.
Richt de afstandsbediening op de afstandsbedieningssensor van de hoofdeenheid vanaf een afstand van 5 meter of minder.

• De afstandsbediening werkt mogelijk niet als er obstakels zijn tussen de afstandsbediening en de unit.
• Als direct zonlicht of sterke kunstmatige verlichting op de afstandsbedieningssensor schijnt, werkt de afstandsbediening mogelijk niet. Verplaats de unit in dat geval naar een andere locatie.
• Als de afstandsbediening wordt bediend in de buurt van andere apparaten die infrarode stralen genereren, of als een ander afstandsbedieningsapparaat dat infrarode stralen gebruikt in de buurt van de unit wordt gebruikt, kan deze onjuist werken. Bovendien kan het andere apparaat ook onjuist werken.

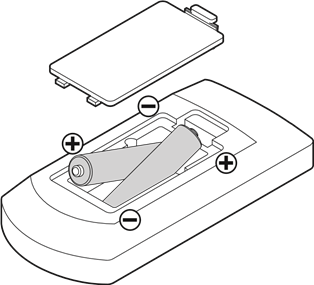

Batterij installatie

1. Verwijder de klep van het batterijcompartiment.

2. Plaats twee AAA (R03, UM-4) droge batterijen. Zorg ervoor dat de batterijen met hun positieve en negatieve uiteinden in de juiste richting zijn geplaatst.
3. Sluit de klep.

Batterij vervangen
Als het effectieve bereik van de afstandsbediening afneemt, zijn de batterijen leeg. Vervang in dit geval beide batterijen door nieuwe. Neem voor gedetailleerde informatie over het inzamelen van batterijen contact op met uw gemeente, uw afvalverwerkingsbedrijf of het verkooppunt waar u ze hebt gekocht.

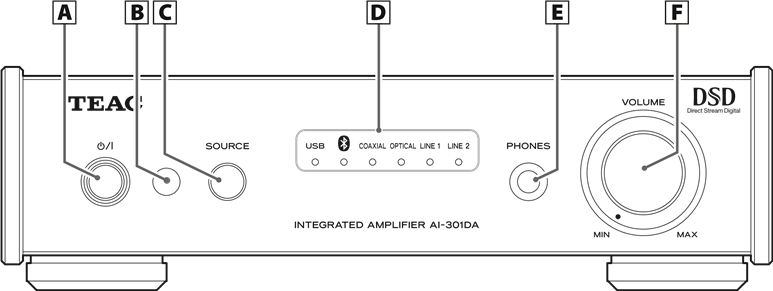

Overzicht voorpaneel (AI-301DA)

1. Stand-by/aan () knop
   Druk op deze knop om de unit in te schakelen en in stand-by te zetten. De blauwe indicator gaat branden wanneer de unit is ingeschakeld.
   Wanneer deze unit in de stand-by modus staat, verbruikt hij nog steeds stroom, vandaar dat de term "stand-by" of "stand-by modus" wordt gebruikt in plaats van "uit".
2. Sensor afstandsbediening
   Ontvangt signalen van de afstandsbediening. Richt de afstandsbediening op deze sensor wanneer u de afstandsbediening bedient.
3. SOURCE (BRON) knop
   Elke keer dat op deze knop wordt gedrukt, verandert de bron.
4. Ingangsbron indicatoren
   De indicator voor de geselecteerde bron licht op.
   Deze indicatoren knipperen wanneer het ingangssignaal geen digitaal audiosignaal is of een digitaal audiosignaal in een ander formaat dan PCM of DSD (zoals Dolby Digital, dts of AAC). (LINE 1- en LINE 2-indicatoren knipperen niet.)
5. PHONES (HOOFDTELEFOON) jack
   Sluit de 6,5 mm (1/4") stereo stekker van een hoofdtelefoon aan op deze jack.
6. VOLUME knop
   Gebruik deze knop om het volume aan te passen. Draai de knop met de klok mee om het volume te verhogen. Om het volume te verlagen, draait u de knop tegen de klok in.

Luidsprekeraansluiting

VOORZORGSMAATREGELEN vóór de aansluiting

• Sluit de stekker van het netsnoer pas op het stopcontact aan als alle andere aansluitingen voltooid zijn.
• Lees de instructies van elk apparaat dat u met deze unit wilt gebruiken.

• Controleer de impedantie van uw luidsprekers. Sluit luidsprekers aan met een impedantie tussen 4 ohm en 8 ohm.
• De rode luidsprekerklemmen zijn positief (+) en de zwarte luidsprekerklemmen zijn negatief (–).
• Over het algemeen is de + draad van de luidsprekerkabel gemarkeerd om deze te onderscheiden van de – draad van de kabel. Sluit de gemarkeerde draad aan op de rode + klem en de ongemarkeerde draad op de zwarte – klem.
• De metalen delen van de twee afzonderlijke draden mogen elkaar niet raken. Als ze elkaar raken, kan er een elektrische kortsluiting ontstaan. Kortgesloten draden kunnen brandgevaar veroorzaken of leiden tot het defect raken van de apparatuur.
• Zorg ervoor dat u elke stekker stevig vastmaakt. Om brom en ruis te voorkomen, vermijdt u het bundelen van de kabels met het AC-netsnoer of andere kabels.

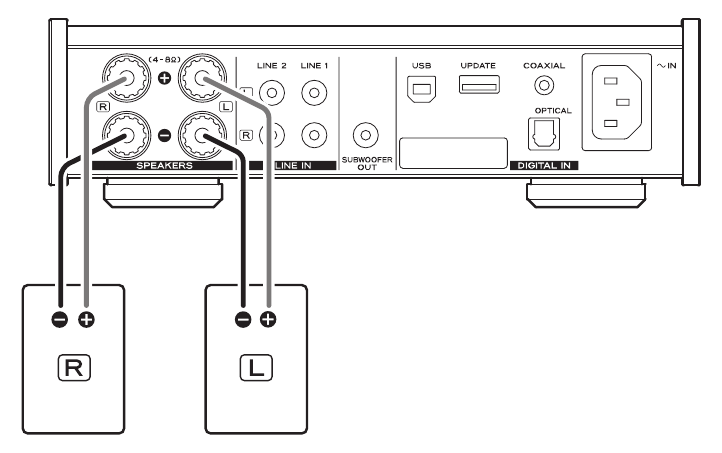

Luidsprekers aansluiten

1. Draai de terminaldop tegen de klok in om deze los te draaien. De luidsprekeraansluitdoppen kunnen niet volledig van de unit worden verwijderd.
2. Steek de draad in de aansluiting en draai de terminaldop met de klok mee om deze stevig vast te maken:

   • Zorg ervoor dat geen van de draadisolatie zich onder de klem bevindt en dat alleen de kale, gestripte draad de klem raakt.
3. Bevestig dat de kabel stevig is vastgemaakt door voorzichtig aan de kabel te trekken.

Aansluiten met banaanstekkers
U kunt ook aansluitingen maken met behulp van in de handel verkrijgbare banaanstekkers. Sluit eerst de banaanstekkers aan op de luidsprekerkabels en sluit vervolgens de stekkers aan op de aansluitingen.

• Houd de doppen aangedraaid wanneer ze in gebruik zijn.
• Lees de instructies voor de banaanstekkers die u gebruikt zorgvuldig door.

Opmerking over het Europese model
In overeenstemming met de Europese veiligheidsvoorschriften is het niet toegestaan om banaanstekkers aan te sluiten op luidsprekeraansluitingen op Europese modellen. De gaten waarin banaanstekkers kunnen worden gestoken, zijn afgedekt met zwarte doppen. Sluit luidsprekers aan met behulp van blanke draden of kabelschoenen. Als een zwarte dop van de aansluiting losraakt, plaats deze dan terug in de oorspronkelijke positie.

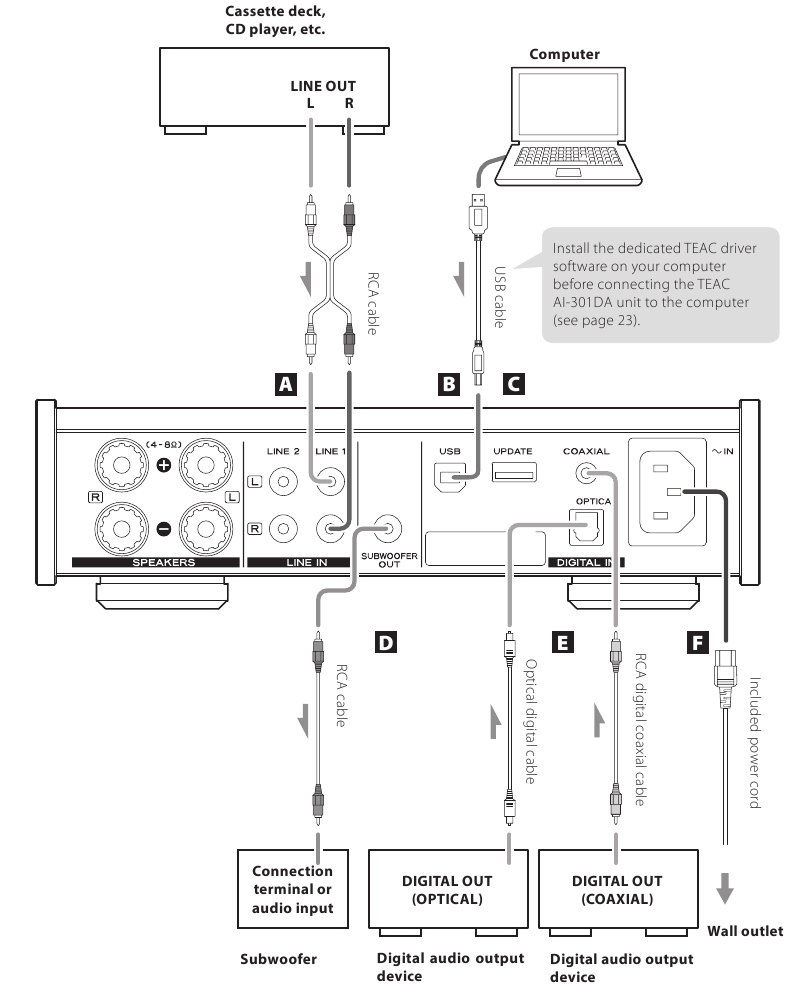

Aansluitingen

Nadat alle aansluitingen zijn voltooid, sluit u de stekker van het netsnoer aan op het stopcontact.

• Lees de instructies van elk apparaat dat u met deze unit wilt gebruiken.
• Om brom en ruis te voorkomen, bundelt u de aansluitkabels niet.
• Zorg ervoor dat u elke stekker stevig vastmaakt.

1. Analoge audio-ingangsjacks (LINE 1, LINE 2)
   Gebruik deze om 2-kanaals analoge audiosignalen in te voeren. Sluit een audio-uitvoerapparaat, zoals een cassettedeck of cd-speler, aan op deze jacks met behulp van in de handel verkrijgbare RCA-kabels.
   Sluit de R-jack van deze unit aan op de rechter (R) jack van het audio-uitvoerapparaat en de L-jack van deze unit op de linker (L) jack van het audio-uitvoerapparaat.

2. USB-ingangspoort
   Sluit aan op de USB-poort van een computer om er digitale audio van in te voeren. Gebruik een in de handel verkrijgbare USB-kabel.
   • Installeer de speciale TEAC-stuurprogrammasoftware op de computer voordat u de unit aansluit.
3. Onderhoudsconnector (UPDATE)
   Deze connector is alleen voor onderhoudsdoeleinden. Sluit er niets op aan, tenzij u hier opdracht toe krijgt van onze serviceafdeling.
4. SUBWOOFER OUT jack
   Als u een subwoofer wilt gebruiken, sluit deze dan aan op deze aansluiting.
   • De VOLUME-knop op de voorste unit regelt het uitgangsniveau.
5. DIGITAL IN audio-ingangsconnectoren (COAXIAL, OPTICAL)
   Voer digitale audio in. Sluit aan op de digitale audio-uitgangsconnectoren van digitale audio-uitvoerapparaten.
   COAXIAL: RCA digitale coaxiale kabel
   OPTICAL: Optische digitale kabel (TOS)
6. Netsnoerconnector (~IN)
   Sluit het meegeleverde netsnoer aan op de netsnoerconnector.
   Nadat alle andere aansluitingen zijn voltooid, sluit u de stekker van het netsnoer aan op een stopcontact.

Gebruik geen ander netsnoer dan het netsnoer dat bij deze unit is geleverd. Het gebruik van andere netsnoeren kan leiden tot brand of een elektrische schok. Haal de stekker uit het stopcontact als u de unit enkele weken niet gaat gebruiken.

Overzicht afstandsbediening

1. MUTE (DEMPEN) knop
   Druk op deze knop om het geluid tijdelijk te dempen. Om het geluid te herstellen, drukt u er nogmaals op.
2. Stand-by/aan () knop
   Druk op deze knop om de unit in te schakelen en in stand-by te zetten.
3. Input source (Ingangsbron) selectieknoppen
   Gebruik deze knoppen om de afspeelbron te selecteren.
4. VOLUME (−/+) knoppen
   Gebruik deze knoppen om het volume aan te passen.

U kunt zowel deze AI-301DA als een PD-H01 bedienen met de RC-1313-afstandsbediening. Alleen de knoppen die voor de AI-301DA worden gebruikt, worden in dit document uitgelegd.

Automatische energiebesparing (APS)-functie

Dit apparaat heeft een automatische energiebesparingsfunctie.
De werking van deze functie is afhankelijk van de instelling van de automatische energiebesparing (APS) en de geselecteerde ingangsbron.

Wanneer de automatische energiebesparing (APS) is ingeschakeld
Als er geen digitaal ingangssignaal is van de geselecteerde bron en er gedurende ongeveer drie minuten geen handeling plaatsvindt, gaat het apparaat naar de slaapstand*. Het invoeren van het geselecteerde digitale signaal of het indrukken van de standby/aan-knop () op het apparaat of de afstandsbediening activeert het apparaat (automatische inschakelfunctie).
Het apparaat gaat naar de standby-modus** als er gedurende ongeveer 30 minuten geen handeling plaatsvindt in de slaapstand. In de standby-modus wordt het apparaat niet meer ingeschakeld door het geselecteerde digitale signaal in te voeren. Druk op de standby/aan-knop () op het hoofdapparaat of de afstandsbediening om het apparaat weer in te schakelen.

Wanneer de automatische energiebesparing (APS) is uitgeschakeld
Als de ingangsbron USB, Bluetooth, COAXIAL of OPTICAL is
Als er geen digitaal ingangssignaal is van de geselecteerde bron en er gedurende ongeveer drie minuten geen handeling plaatsvindt, gaat het apparaat naar de slaapstand*.
Het invoeren van het geselecteerde digitale signaal of het indrukken van de standby/aan-knop () op het apparaat of de afstandsbediening activeert het apparaat (automatische inschakelfunctie).
Het apparaat gaat niet naar de standby-modus, zelfs niet als er geen handeling plaatsvindt in de slaapstand.

Als de ingangsbron LINE 1 of LINE 2 is
Het apparaat gaat nooit naar de standby- of slaapmodus.
*Het stroomverbruik in de slaapstand is ongeveer 1,2 W.
**Het stroomverbruik in de standby-modus is 0,5 W of minder.

De instelling van de automatische energiebesparing controleren
Als de automatische energiebesparing is uitgeschakeld, lichten alle ingangsindicatoren tijdelijk op wanneer het apparaat wordt ingeschakeld.

De functie voor automatische energiebesparing instellen
Wanneer het apparaat is ingeschakeld, houdt u de -knop vijf seconden ingedrukt totdat alle ingangsindicatoren oplichten of uitgaan.
Geen indicatoren branden: APS aan
Alle indicatoren branden: APS uit

Afspelen

1. Druk op de standby/aan-knop () om het apparaat IN te schakelen.

2. Druk herhaaldelijk op de knop SOURCE (bron) om een bron te selecteren.
   Telkens wanneer op de knop SOURCE wordt gedrukt, verandert de bron als volgt:

   De indicator voor de geselecteerde bron licht op.

   • De ingangsbronindicatoren knipperen wanneer het ingangssignaal een digitaal audiosignaal is in een andere indeling dan PCM of DSD (zoals Dolby Digital, dts of AAC). Controleer in dat geval of het aangesloten digitale audio-uitvoerapparaat een "PCM"-instelling heeft voor de digitale uitvoerindeling. Raadpleeg de bedieningshandleiding van dat apparaat om deze instelling aan te passen.
   • Wanneer u dit apparaat met een Windows-computer gebruikt, moet u, voordat u dit apparaat op USB instelt en audiobestanden op de computer afspeelt, de speciale driver op die computer installeren.
3. Start het afspelen op het aangesloten bronapparaat.
   Raadpleeg de bedieningshandleiding van het afspeelapparaat dat u gebruikt.
4. Pas het volume aan.
   Draai aan de VOLUME-knop of gebruik de VOLUME-knoppen op de afstandsbediening om het volume op het juiste niveau in te stellen.


Bluetooth®

1. Druk op de standby/aan-knop () om het apparaat in te schakelen.
   • U kunt ook de standby/aan-knop () van de afstandsbediening gebruiken.

2. Druk een of meer keren op de knop SOURCE (bron) om Bluetooth () te selecteren.
   Hiermee wordt de bron ingesteld op Bluetooth.

   • Het apparaat kan koppelen en verbinding maken met andere Bluetooth-apparaten en de Bluetooth-indicator knippert.
   • Het apparaat behoudt dezelfde bronmodus, zelfs in de standby-stand. Deze stap kan dus worden overgeslagen als het apparaat al in de Bluetooth-modus stond toen het in de standby-stand werd gezet.
3. Koppelen met of verbinding maken met een ander Bluetooth-apparaat.
   Koppelen met een ander Bluetooth-apparaat
   Het koppelen van dit apparaat met een ander Bluetooth-apparaat is noodzakelijk de eerste keer dat u verbinding maakt met dat Bluetooth-apparaat.
   Om dit apparaat voor te bereiden op het koppelen, zet u het in de Bluetooth-modus en houdt u de knop SOURCE minstens 3 seconden ingedrukt. Wanneer dit apparaat klaar is om te koppelen, knippert de indicator snel.
   Na het voorbereiden van dit apparaat voor het koppelen, voert u het koppelen uit met behulp van het andere Bluetooth-apparaat.
   Als het koppelen al is voltooid, volgt u de instructies in "Verbinding maken met een al gekoppeld Bluetooth-apparaat".
   Op de volgende pagina worden voorbeelden gegeven van het verbinden van smartphones als één type Bluetooth-apparaat. Raadpleeg de bedieningshandleiding van het Bluetooth-apparaat dat u gebruikt voor meer informatie.

Verbinding maken met een al gekoppeld Bluetooth-apparaat
Wanneer de ingangsbron van dit apparaat is ingesteld op "Bluetooth" en het andere Bluetooth-apparaat is ingeschakeld, is de Bluetooth-functie actief en maken ze automatisch verbinding. Als ze echter niet automatisch verbinding maken, kunt u ze handmatig verbinden, zoals weergegeven in de volgende voorbeelden met smartphones.

• Als een verzoek om een toegangscode op het scherm van het Bluetooth-apparaat verschijnt, voert u "0000" (vier nullen) in.
• Wanneer dit apparaat en het andere Bluetooth-apparaat zijn verbonden, stopt de Bluetooth-indicator met knipperen en blijft branden.
• Wanneer u met een ander Bluetooth-apparaat koppelt of verbinding maakt, moeten ze zich binnen enkele meters van elkaar bevinden. Als ze te ver uit elkaar liggen, kan het koppelen en de verbinding daarna onmogelijk worden.
• Als de Bluetooth-indicator op dit apparaat 10 minuten blijft knipperen, gaat deze automatisch naar de standby-modus. Om het apparaat opnieuw te gebruiken, moet u op de knop drukken om het in te schakelen.
• Wanneer Bluetooth-ingang voor dit apparaat is geselecteerd, wordt het Bluetooth-apparaat dat er als laatste mee was verbonden automatisch opnieuw verbonden. Als u verbinding wilt maken met een ander Bluetooth-apparaat, voert u het koppelen met dat apparaat uit.

OPMERKING
Ongeacht de verbindingsstatus van dit apparaat en het andere Bluetooth-apparaat, als de Bluetooth-indicator lange tijd blijft knipperen, start u zowel dit apparaat als het andere apparaat opnieuw op en maakt u vervolgens opnieuw verbinding.

4. Start het afspelen op het andere Bluetooth-apparaat.
   • Controleer of het volume op het andere Bluetooth-apparaat is verhoogd. Als u het volume op het afspeelapparaat niet verhoogt, wordt er mogelijk geen geluid van dit apparaat uitgevoerd.
5. Draai aan de VOLUME-knop om het volume aan te passen.

   • U kunt dit ook doen met de VOLUME-knoppen op de afstandsbediening.
   • Afhankelijk van het aangesloten Bluetooth-apparaat kunt u mogelijk het volume niet aanpassen. Raadpleeg de bedieningshandleiding van dat Bluetooth-apparaat voor meer informatie.

Nummers selecteren
Het vorige nummer selecteren
Druk op de -knop op het Bluetooth-apparaat.

Het volgende nummer selecteren
Druk op de -knop op het Bluetooth-apparaat.

Het afspelen pauzeren
Druk op pauze of een soortgelijke bediening op het Bluetooth-apparaat.

Het afspelen dempen
Als u het volume van dit apparaat tijdelijk wilt dempen, drukt u op de MUTE-knop op de afstandsbediening.
Druk nogmaals op de MUTE-knop op de afstandsbediening om terug te keren naar het vorige volumeniveau.

Het apparaat in de standby-modus zetten.
Druk op de -knop op het hoofdapparaat of de afstandsbediening om dit apparaat in de standby-modus te zetten voordat u het andere Bluetooth-apparaat uitschakelt.

Muziek afspelen op een computer

De driver op een computer installeren
Bij gebruik van een Mac
Dit apparaat kan worden gebruikt met de volgende Mac-besturingssystemen.
Mac OS X 10.6.4 of later (Snow Leopard)
OS X Lion 10.7
OS X Mountain Lion 10.8
OS X Mavericks 10.9
(Vanaf maart 2014)

• Dit apparaat werkt met de standaard OS-driver, dus het is niet nodig om een speciale driver te installeren.

Bij gebruik van Windows
De driver op de computer installeren
Om audiobestanden die zijn opgeslagen op een Windows-computer via dit apparaat af te spelen, moet u vooraf een speciale driver op die computer installeren. Download de speciale driver van de TEAC Global Site: http://teac-global.com/

Dit apparaat kan worden gebruikt met de volgende Windows-besturingssystemen. Windows XP (32-bits)
Windows Vista (32/64-bits)
Windows 7 (32/64-bits)
Windows 8 (32/64-bits)
Windows 8.1 (32/64-bits)
Werking met andere besturingssystemen wordt niet gegarandeerd.

Installeer de speciale driversoftware voordat u de computer via een USB-kabel op dit apparaat aansluit.
Als een computer op dit apparaat is aangesloten voordat de driver is geïnstalleerd, is een goede werking niet mogelijk. Bovendien is het na het doen hiervan mogelijk dat de driver niet correct kan worden geïnstalleerd. Verder kan het zijn dat de computer, bij gebruik van Windows XP, merkbaar trager gaat werken en opnieuw moet worden opgestart.
Voor instructies over driverinstallatieprocedures gaat u naar de pagina Downloads op de TEAC Global-site (http://teac-global.com/).
Afhankelijk van de combinatie van hardware en software is het mogelijk dat een goede werking niet mogelijk is, zelfs niet met de bovenstaande besturingssystemen.

Over de transmissiemodus
Dit apparaat maakt verbinding via een snelle asynchrone modus. Overdraagbare PCM-samplingfrequenties zijn 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz en 192 kHz. 2,8 MHz en 5,6 MHz DSD worden ook ondersteund.
Wanneer de verbinding correct is, kunt u "TEAC USB AUDIO DEVICE" selecteren als audio-uitgang van de computer.
In de asynchrone modus worden de audiogegevens die vanaf de computer worden verzonden, verwerkt met behulp van de klok van dit apparaat, waardoor datatransmissie-jitter wordt verminderd.

De TEAC HR Audio Player-applicatie downloaden
Indien nodig kunt u onze gratis TEAC HR Audio Player-applicatie downloaden, die DSD-bestandsweergave ondersteunt, van de TEAC Global Site (zowel Mac- als Windows-versies beschikbaar).
http://teac-global.com/

Audiobestanden afspelen vanaf een computer

1. Sluit dit apparaat met een USB-kabel aan op de computer.

   • Om een Windows-computer te gebruiken, moet u vooraf de speciale driver installeren.
   • Gebruik een kabel met een connector die overeenkomt met die van dit apparaat.

2. Schakel de computer in.
   • Bevestig dat de computer correct is opgestart.

3. Druk op de standby/aan-knop () om dit apparaat in te schakelen.
4. Druk herhaaldelijk op de SOURCE (bron)-knop om "USB" te selecteren.

5. Start de weergave van een audiobestand op de computer.
   Als u het volume vanaf de computer kunt aanpassen, stelt u dit in op het maximale niveau en gebruikt u de VOLUME-knop van dit apparaat om het niveau aan te passen voor de beste geluidskwaliteit.
   • Als u de TEAC HR Audio Player Application gebruikt, kan het volume niet vanaf de computer worden aangepast.
     Draai de VOLUME-knop van dit apparaat naar MIN voordat u de weergave start. Draai hem vervolgens geleidelijk omhoog.

• De computer en dit apparaat kunnen elkaar niet besturen.
• Doe geen van de volgende handelingen tijdens het afspelen van een audiobestand via USB. Dit kan ertoe leiden dat de computer niet meer goed werkt. Sluit altijd de muziekweergavesoftware af voordat u een van de volgende handelingen uitvoert.
• Koppel de USB-kabel los
• Schakel dit apparaat uit of verander de huidige ingangsselectie
• Wanneer u een audiobestand via USB afspeelt, worden ook computerbedieningsgeluiden uitgevoerd. Als u niet wilt dat deze geluiden worden uitgevoerd, brengt u de juiste instellingen op de computer aan om ze uit te schakelen.
• Als u dit apparaat met de computer verbindt of de ingang van dit apparaat instelt op "USB" nadat u muziekweergavesoftware hebt gestart, is het mogelijk dat muziekbestanden niet correct worden afgespeeld. Als dit gebeurt, start u de muziekweergavesoftware opnieuw of start u de computer opnieuw.

Probleemoplossing

Als u problemen met het apparaat ondervindt, neem dan even de tijd om deze pagina te lezen voordat u reparatie zoekt. Als u nog steeds een probleem heeft, neem dan contact op met de winkel waar u het product heeft gekocht.

Algemeen

Computerverbinding

Aangezien dit apparaat een microcontroller gebruikt, kunnen externe ruis en andere interferentie ervoor zorgen dat het apparaat niet goed werkt. Als dit gebeurt, haal dan de stekker uit het stopcontact, wacht even en schakel de stroom weer in om de werking opnieuw te starten.

Specificaties

Versterkergedeelte
Maximaal uitgangsvermogen
60 W + 60 W (JEITA 10%, 20 – 20 kHz, 4 Ω)
30 W + 30 W (JEITA 10%, 20 – 20 kHz, 8 Ω)
Nominaal uitgangsvermogen
43 W + 43 W (JEITA 0,1%, 20 – 20 kHz, 4 Ω)
22 W + 22 W (JEITA 0,1%, 20 – 20 kHz, 8 Ω)
Totale harmonische vervorming..0,01% (1 kHz, 8 Ω, 1W)
Signaal-ruisverhouding
LINE IN.. 95 dB (IHF-A/LPF 20kHz 1kHz 2V ingang)
Frequentiebereik....2 Hz – 100 kHz (–5 dB)

Digitale audio-ingang
Coaxiale digitale jack (75Ω) × 1...........0,5 Vp-p
Optische digitale connector × 1
−24,0 tot −14,5 dBm piek USB-poort (type B) connector............USB 2.0
Ondersteunde samplingfrequenties (PCM)
COAXIAAL digitaal
32/44,1/48/88,2/96/176,4/192 kHz
OPTISCH digitaal.........32/44,1/48/88,2/96 kHz
USB.........32/44,1/48/88,2/96/176,4/192 kHz
Ondersteunde bitlengtes
COAXIAAL digitaal...................... 16/24 bits
OPTISCH digitaal...................... 16/24 bits
USB..............................16/24/32 bits
Ondersteunde samplingfrequenties (DSD)
2,8/5,6 MHz
(alleen bij aansluiting via USB)

Bluetooth
Bluetooth-versie.................... V2.1+EDR
Uitgang................................. Klasse 2
Ondersteunde profielen................ A2DP, AVRCP
Ondersteunde A2DP-codecs
SBC, AAC, Qualcomm® aptX™ audio

Koptelefoonuitgang
Nominale uitgang. 100 mW + 100 mW (32 Ω, 1 kHz)
Totale harmonische vervorming...............0,005%

Algemeen
Voeding
Model voor Europa............AC 230 V, 50 Hz
Model voor VS/Canada......AC 120 V, 60 Hz
Stroomverbruik...................... 38 W
Externe afmetingen (B × H × D)
215 × 61 × 254 mm (8 3/8" × 2 3/8" × 10")
(inclusief uitsteeksels)
Gewicht.........................2,1 kg (4 5/8 lb)
Bedrijfstemperatuur..........+5°C tot +35°C
Luchtvochtigheid tijdens bedrijf................ 5% tot 85%
(geen condensatie)
Opslagtemperatuur...........−20°C tot +55°C

Accessoires
Stroomkabel × 1
Afstandsbediening (RC-1313) × 1
Batterijen voor afstandsbediening (AAA) × 2
Gebruiksaanwijzing (dit document) × 1

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn benaderingen.
• Illustraties kunnen enigszins afwijken van productiemodellen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

VERMINDER HET RISICO OP ELEKTRISCHE SCHOKKEN, VERWIJDER DE BEHUIZING (OF ACHTERKANT) NIET. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD SERVICEPERSONEEL.
De bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende sterk kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE WINKEL WAAR U HET APPARAAT HEBT GEKOCHT VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT NIET TOTDAT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN ANDERE PROCEDURES DAN HIERIN SPECIFIEK VERMELD, KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.
  IN DE VS/CANADA, ALLEEN GEBRUIKEN OP EEN 120 V-VOEDING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
8. Installeer het apparaat niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.
13. Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, als er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt een nominaal niet-werkend vermogen van het stopcontact wanneer de AAN/UIT-schakelaar of STAND-BY/AAN-schakelaar niet in de AAN-stand staat.
• De netstekker wordt gebruikt als ontkoppelingsapparaat, het ontkoppelingsapparaat moet gemakkelijk bedienbaar blijven.
•
  voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat een te hoge geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een soortgelijke unit.
• Het apparaat moet zich dicht genoeg bij het stopcontact bevinden, zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt bereiken.
• Als het product batterijen gebruikt (inclusief een batterijpakket of geïnstalleerde batterijen), mogen deze niet worden blootgesteld aan zonlicht, vuur of extreme hitte.
•
  voor producten die vervangbare lithiumbatterijen gebruiken: er bestaat explosiegevaar als een batterij wordt vervangen door een onjuist type batterij. Vervang deze alleen door hetzelfde of een gelijkwaardig type.

Producten met een constructie van klasse I zijn uitgerust met een netsnoer met een aardingsstekker. Het snoer van een dergelijk product moet worden aangesloten op een stopcontact met een beschermende aardingsaansluiting.

Voorzorgsmaatregelen met betrekking tot batterijen
Misbruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of vlekken op nabijgelegen voorwerpen. Lees en neem de volgende voorzorgsmaatregelen zorgvuldig in acht.

• Zorg ervoor dat u de batterijen met de juiste positieve (¥) en negatieve (^) richting plaatst.
• Gebruik batterijen van hetzelfde type. Gebruik nooit verschillende soorten batterijen samen.
• Als de afstandsbediening lange tijd (langer dan een maand) niet wordt gebruikt, verwijder dan de batterijen om lekken te voorkomen.
• Als de batterijen lekken, veeg dan het lekken in het batterijcompartiment weg en vervang de batterijen door nieuwe.
• Gebruik geen andere batterijen dan de gespecificeerde types. Meng geen nieuwe batterijen met oude batterijen en gebruik geen verschillende soorten batterijen samen.
• Verwarm of demonteer batterijen niet. Gooi batterijen nooit in vuur of water.
• Vervoer of bewaar batterijen niet met andere metalen voorwerpen. De batterijen kunnen kortsluiten, lekken of exploderen.
• Laad nooit een batterij op, tenzij is bevestigd dat het een oplaadbaar type is.

Het typeplaatje bevindt zich aan de onderkant van het apparaat, zoals hieronder weergegeven.

Opmerkingen over Bluetooth®

Wanneer u dit apparaat gebruikt met een mobiele telefoon of andere Bluetooth-apparaten, mogen deze niet meer dan ongeveer 10 m (33 ft) van elkaar verwijderd zijn. Afhankelijk van de gebruiksomstandigheden kan de effectieve transmissieafstand echter korter zijn.
Draadloze communicatie met elk apparaat dat Bluetooth draadloze technologie ondersteunt, wordt niet gegarandeerd.
Om de compatibiliteit tussen dit apparaat en een ander apparaat dat Bluetooth draadloze technologie ondersteunt te bepalen, raadpleegt u de bedieningshandleiding van dat apparaat of neemt u contact op met de winkel waar u het hebt gekocht.

De TEAC Global Site gebruiken

U kunt de speciale stuurprogramma's die nodig zijn voor dit apparaat downloaden van de TEAC Global Site: http://teac-global.com/

1. Open de TEAC Global Site.
2. Klik in het gedeelte TEAC Downloads op de gewenste taal om de downloadwebsitepagina voor die taal te openen.
   OPMERKING
   Als de gewenste taal niet wordt weergegeven, klikt u op Other Languages (Andere talen).
3. Klik op de productnaam in de sectie "Products" voor de gebruikers in Europa of "Search by Model Name" (Zoeken op modelnaam) voor de gebruikers in Noord-Amerika of andere gebieden dan de hierboven genoemde om de downloadpagina voor dat product te openen.
4. Selecteer en download de speciale stuurprogramma's die nodig zijn.

Referenties

• TEAC - Global Site

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac AI-301DA - Versterkerhandleiding

Beschikbare talen
