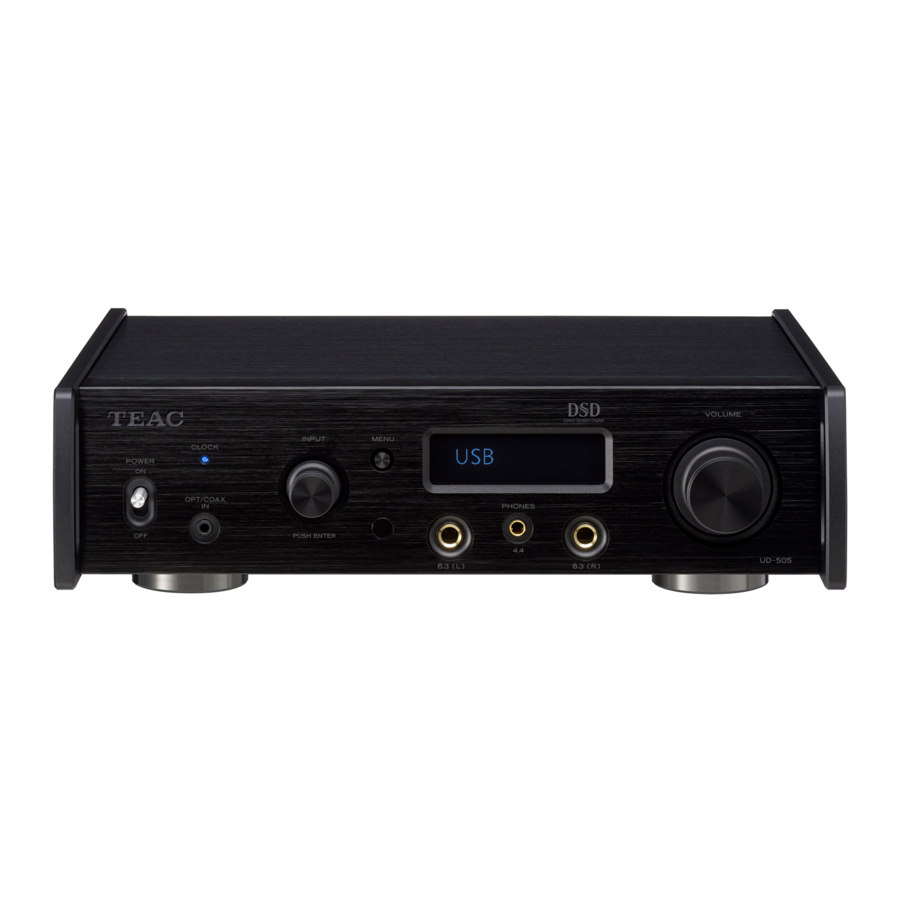

Teac UD-505 - USB DAC / Hoofdtelefoonversterker Handleiding

Meegeleverde accessoires

Controleer of de doos alle meegeleverde items bevat die hieronder worden getoond.
Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze items ontbreekt of beschadigd is tijdens het transport.
Stroomkabel × 1
RCA-conversiekabel (RCA naar minikabel) × 1
Afstandsbediening (RC-1330) × 1
Batterijen voor afstandsbediening (AAA) × 2
Pads × 3
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

Vóór gebruik

Plaatsingsvoorschriften

• Installeer dit apparaat niet op een locatie die heet kan worden. Dit omvat plaatsen die worden blootgesteld aan direct zonlicht of in de buurt van een radiator, kachel, fornuis of andere verwarmingsapparatuur. Plaats het bovendien niet bovenop een versterker of andere apparatuur die warmte genereert. Dit kan verkleuring, vervorming of storing veroorzaken.
• Vermijd locaties die extreem koud zijn of worden blootgesteld aan overmatige vochtigheid of stof.
• Laat bij het installeren van dit apparaat een beetje ruimte (minstens 3 cm of 1") tussen het apparaat en muren en andere apparaten om een goede warmteafvoer mogelijk te maken. Als u het bijvoorbeeld in een rack plaatst, laat dan minstens 5 cm (2") open boven het apparaat en minstens 10 cm (4") open achter het apparaat. Als u deze openingen niet voorziet, kan er warmte binnenin ontstaan en brand veroorzaken.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel is afgedrukt. Raadpleeg een elektricien als u hierover twijfelt.
• Verplaats het apparaat niet tijdens gebruik.
• Open de behuizing van het apparaat niet, omdat dit schade aan de circuits of elektrische schokken kan veroorzaken. Neem contact op met uw dealer als er een vreemd voorwerp in het apparaat komt.
• Wanneer u de stekker uit het stopcontact haalt, trekt u altijd direct aan de stekker; trek nooit aan het snoer.

Opmerking over pinpoint-voeten

Hoogprecisie metalen pinpoint-voeten zijn stevig bevestigd aan de bodemplaat van dit apparaat.
De stands voor deze voeten zijn los, maar wanneer het apparaat in positie wordt geplaatst, wordt het ondersteund door deze pinpoint-voeten, die trillingen effectief verspreiden.

• Breng de meegeleverde pads aan op de onderkant van de voetsteunen om krassen op het oppervlak waar het apparaat wordt geplaatst te voorkomen.

Onderhoud

Veeg vuil van de bovenklep en andere paneeloppervlakken met een zachte doek die licht bevochtigd is met een verdund neutraal reinigingsmiddel.
Niet afvegen met chemische reinigingsdoeken, verdunner of andere chemische middelen. Dit kan het oppervlak beschadigen.

Voor uw veiligheid: koppel het netsnoer los van het stopcontact voordat u gaat schoonmaken.

De TEAC Global Site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global Site:
http://teac-global.com/

1. Open de TEAC Global Site.
2. Klik in de sectie TEAC Downloads op de gewenste taal om de downloadwebsitepagina voor die taal te openen.
   OPMERKING
   Als de gewenste taal niet wordt weergegeven, klikt u op Other Languages (Andere talen).
3. Klik op de sectie "Search by Model Name" (Zoeken op modelnaam) om de downloadpagina voor dat product te openen. (Gebruikers in Europa moeten in plaats daarvan op de productnaam in de sectie "Products" (Producten) klikken.)
4. Selecteer en download de benodigde updates.

Productregistratie

Klanten in de VS kunnen de volgende TEAC-website bezoeken om uw TEAC-product online te registreren.
http://audio.teac.com/support/registration/

Aansluitingen

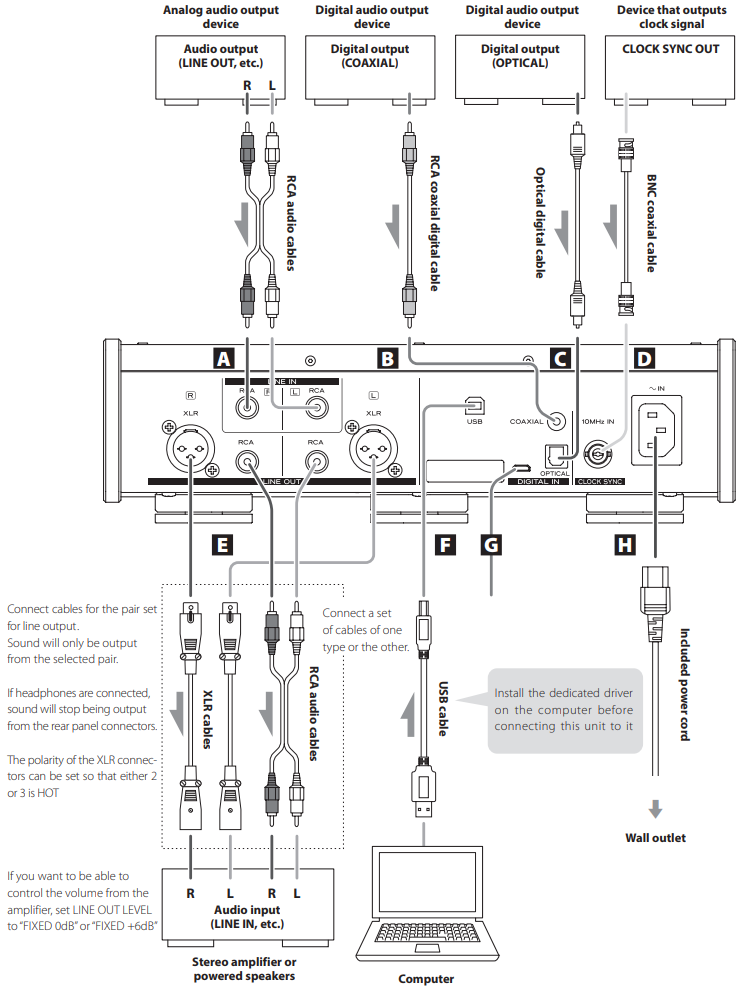

Achterpaneel

1. Analoge audio-ingang (LINE IN) connectoren
   Gebruik deze om stereo analoge audio in te voeren. Sluit de audio-uitgangsconnectoren van een cassettedeck, cd-speler of andere audio-uitgangsapparatuur hierop aan.
   Gebruik in de handel verkrijgbare RCA-audiokabels voor aansluitingen.
   Sluit de R-ingangsconnector van dit apparaat aan op de R-uitgangsconnector van het audio-uitgangsapparaat en de L-ingangsconnector van dit apparaat op de L-uitgangsconnector van het andere apparaat.

2. RCA COAXIAL digitale audio-ingangsconnector
   Gebruik deze om digitale audio in te voeren. Sluit de coaxiale digitale audio-uitgangsconnector van een audioapparaat erop aan.
   Gebruik een in de handel verkrijgbare RCA coaxiale digitale kabel voor de aansluiting.
3. OPTICAL digitale audio-ingangsconnector
   Gebruik deze om digitale audio in te voeren. Sluit de optische digitale audio-uitgangsconnector van een audioapparaat erop aan.
   Gebruik een in de handel verkrijgbare optische digitale kabel met een vierkante connector (TOSLINK) voor de aansluiting.
4. CLOCK SYNC-ingangsconnector (10MHz IN)
   Gebruik deze om een synchronisatiesignaal (kloksynchronisatie) in te voeren.
   Om een oscillator-signaal van 10 MHz in te voeren, sluit u de oscillator-uitgang hier aan (zie "Specificaties").
   Gebruik een in de handel verkrijgbare BNC coaxiale kabel voor de aansluiting.
   • Kloksynchronisatie is mogelijk wanneer de ingangsbron USB is.
5. Analoge audio-uitgang (LINE OUT) connectoren
   Deze geven 2 kanalen analoge audio uit. Sluit deze XLR- of RCA-connectoren aan op een stereoversterker of actieve luidsprekers.
   Gebruik in de handel verkrijgbare kabels voor de aansluitingen.
   XLR: gebalanceerde XLR-kabels
   RCA: RCA-audiokabels
   Sluit de R-connector van dit apparaat aan op de R-connector van de versterker en de L-connector op de L-connector van de versterker.
   • Zie de sectie "Line output" (Lijnuitgang) voor de analoge uitgangsinstellingen.
6. USB-poort
   Gebruik deze om digitale audio van een computer in te voeren. Sluit hem aan op een USB-poort van een computer.
   Gebruik een in de handel verkrijgbare USB 2.0-kabel (A-B-type) voor deze aansluiting.

LET OP
Voordat u een computer aansluit waarop een Windows-besturingssysteem wordt uitgevoerd, moet u het speciale stuurprogramma op de computer installeren (zie "Het stuurprogramma installeren").
Een goede aansluiting is niet mogelijk met een computer waarop dit stuurprogramma niet is geïnstalleerd.

7. Onderhoudspoort
   Deze wordt gebruikt voor onderhoud. Sluit niets aan op deze poort, tenzij u hierover instructies van onze serviceafdeling hebt ontvangen.
8. Stroomingang (~IN)
   Sluit het meegeleverde netsnoer hier aan. Nadat alle andere aansluitingen zijn voltooid, sluit u de stekker van het netsnoer aan op een stopcontact.

Gebruik geen ander netsnoer dan het netsnoer dat bij dit apparaat is geleverd. Het gebruik van andere netsnoeren kan brand of elektrische schokken veroorzaken.

Haal de stekker uit het stopcontact als u het apparaat lange tijd niet gebruikt.

Voltooi alle andere aansluitingen voordat u het apparaat inschakelt.

• Lees de handleidingen van de apparaten die u aansluit zorgvuldig door en volg hun instructies bij het maken van aansluitingen.
• Bundel aansluitkabels niet met netsnoeren. Dit kan ruis veroorzaken.
• Sluit alle stekkers volledig aan.

Voorpaneel

Digital audio input (OPT/COAX IN)
Deze ingangsconnector kan worden gebruikt voor zowel optische (OPT) als coaxiale (COAX) aansluitingen.

Optische aansluiting

Gebruik een in de handel verkrijgbare optische kabel met een ministekker.
Om deze ingang in te schakelen, draait u aan de INPUT-knop om OPTICAL2 te selecteren.

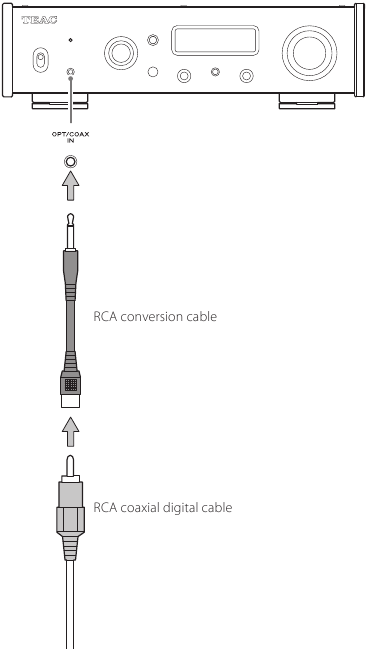

Coaxiale aansluiting

Gebruik de meegeleverde RCA-conversiekabel en een in de handel verkrijgbareRCA coaxiale digitale kabel.
Om deze ingang in te schakelen, draait u aan de INPUT-knop om COAXIAL2 te selecteren.

Namen en functies van onderdelen

Afstandsbediening

Als de hoofdunit en de afstandsbediening beide knoppen met dezelfde functies hebben, legt deze handleiding uit hoe u een van de knoppen gebruikt. De andere bijbehorende knop kan op dezelfde manier worden gebruikt.

1. STANDBY/ON button
   Druk hierop om het apparaat in de stand-bymodus te zetten of om het in te schakelen.
2. Input selection buttons
   Gebruik deze knoppen om de afspeelbron te selecteren.
   • De NET-knop heeft geen functie.
3. INFO button
   Druk hierop om upconversie-informatie weer te geven (zie "Display").
4. UPCONVERT button
   Druk hierop om de upconversie-instelling te wijzigen.
5. FILTER button
   Druk hierop om de filterinstelling te wijzigen.
   Hiermee wordt het filter gewijzigd op basis van de invoer (PCM of DSD).
6. MUTE button
   Druk hierop om het volume te minimaliseren.
7. DIMMER button
   Druk hierop om de helderheid van het display van de hoofdunit aan te passen.
8. HEADPHONE button
   Druk hierop om de hoofdtelefoonuitgang in en uit te schakelen.
   Wanneer de hoofdtelefoonuitgang is uitgeschakeld, wordt er geluid uitgevoerd via de analoge audio-uitgang (LINE OUT)-connectoren.
9. DISPLAY button
10. MENU button
    Druk hierop om de instelmodus te openen (zie "Instellingen"). Druk in de instelmodus op deze knop om terug te keren naar het vorige scherm.
11. Up/down ( ) buttons
    Gebruik deze knoppen om instelitems te selecteren.
12. ENTER button
    Druk hierop om het geselecteerde item te bevestigen.
13. VOLUME (+/−) buttons
    Gebruik deze knoppen om het volume aan te passen.

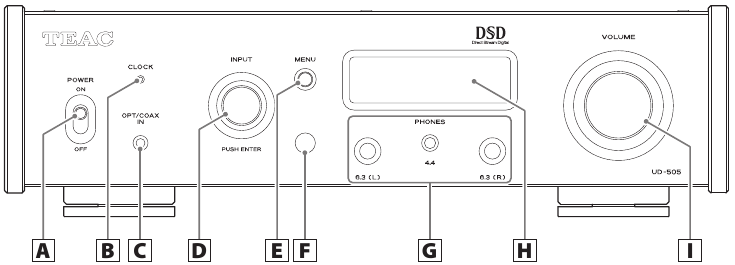

Hoofdunit

1. POWER switch
   Gebruik deze schakelaar om het apparaat in en uit te schakelen.
   • Als het display donker is, zelfs als de POWER-schakelaar op ON staat, is de oorzaak meestal een van de volgende.
     • De stroom staat aan, maar DIMMER (displayhelderheid) is ingesteld op OFF (zie "Instellingen").
     • De automatische stroombesparingsfunctie is geactiveerd, waardoor het apparaat in de stand-bymodus is gezet.
     • Het netsnoer is losgekoppeld.

Om het apparaat in te schakelen, drukt u op de STANDBY/ON button (knop Stand-by/Aan) op de afstandsbediening of zet u de POWER switch (aan/uit-schakelaar) eerst op OFF en vervolgens weer op ON.

2. CLOCK indicator
   Dit geeft de kloksynchronisatiestatus weer.

Lit:	Het apparaat is gesynchroniseerd met de klok van de CLOCK SYNC input (10MHz IN) (kloksynchronisatie-ingang (10MHz IN))-connector.
Blinking:	Er wordt geen kloksignaal ingevoerd of het apparaat wordt niet gesynchroniseerd.
Unlit:	Er vindt geen kloksynchronisatie plaats.

• Kloksynchronisatie is mogelijk wanneer de invoerbron USB is.
• Zie "Instellingen > Kloksynchronisatie" voor kloksynchronisatie-instellingen.

3. Digital audio input (OPT/COAX IN) connector
   Gebruik deze connector om digitale audio in te voeren (zie "Aansluitingen > Voorpaneel").
   Optische aansluiting: Gebruik een optische kabel met een mini-stekker.
   Coaxiale aansluiting: Gebruik de meegeleverde RCA-conversiekabel.
4. INPUT knob
   Gebruik deze knop om de ingangsbron te selecteren.
   Gebruik deze knop om instelwaarden te wijzigen wanneer een menu-item wordt weergegeven.
   Druk erop om hem als ENTER button (Enter-knop) te gebruiken.
   Draai eraan wanneer het menu is geopend om het weergegeven item of de instelwaarde te wijzigen.
5. MENU button
   Druk hierop om de instelmodus te openen (zie "Instellingen").
   Druk in de instelmodus op deze knop om terug te keren naar het vorige scherm.
6. Remote control signal receiver
   Deze ontvangt signalen van de afstandsbediening. Richt de afstandsbediening op de signaalontvanger van de afstandsbediening wanneer u de afstandsbediening bedient.
7. PHONES jacks
   Sluit hier een hoofdtelefoon aan met standaard 6,3mm (1/4") stereo- of 4,4mm-stekkers (zie "Hoofdtelefoon aansluiten").
   • Wanneer een hoofdtelefoon op dit apparaat is aangesloten, wordt de hoofdtelefoonuitgang ingeschakeld en wordt er geen audio meer uitgevoerd via de analoge audio-uitgang (LINE OUT)-connectoren op het achterpaneel.
8. Display
   Dit display toont informatie over de audio die wordt afgespeeld en menu-schermen.
9. VOLUME knob
   Gebruik deze knop om het volume aan te passen. Draai naar rechts om het volume te verhogen en naar links om het volume te verlagen.
   • Om de aanpassing van het analoge audio-uitgangsvolume van dit apparaat mogelijk te maken, stelt u LINE OUT LEVEL in op VARIABLE ("Line output level" (Lijnuitgangsniveau)). Hierdoor kan het analoge uitgangsniveau worden aangepast met behulp van de VOLUME knob (volumeknop) van dit apparaat.
   • Volume-instellingen worden afzonderlijk bewaard voor analoge audio-uitgang en hoofdtelefoonuitgang.

De afstandsbediening gebruiken

Voorzorgsmaatregelen voor gebruik

Misbruik van batterijen kan ertoe leiden dat ze scheuren of lekken, wat kan leiden tot brand, letsel of het bevlekken van nabijgelegen materialen. Lees en neem de voorzorgsmaatregelen met betrekking tot batterijen zorgvuldig in acht.

• Richt de afstandsbediening, wanneer u deze gebruikt, op de signaalontvanger van de afstandsbediening op de hoofdunit vanaf een afstand van maximaal 5 m. Plaats geen obstakels tussen de hoofdunit en de afstandsbediening.
• De afstandsbediening werkt mogelijk niet als de signaalontvanger van de afstandsbediening op het apparaat wordt blootgesteld aan direct zonlicht of fel licht. Als dit gebeurt, probeer dan het apparaat te verplaatsen.
• Houd er rekening mee dat het gebruik van deze afstandsbediening onbedoelde bediening van andere apparaten die kunnen worden bediend door infraroodstralen kan veroorzaken.

Batterijen plaatsen

Verwijder de afdekking van de achterkant van de afstandsbediening en plaats twee AAA-batterijen met hun georiënteerd zoals weergegeven in de behuizing. Plaats de afdekking terug.

Wanneer batterijen vervangen moeten worden

Als de vereiste afstand tussen de afstandsbediening en de hoofdunit kleiner wordt of als het apparaat niet meer reageert op de knoppen van de afstandsbediening, vervang dan beide batterijen door nieuwe.
Gooi de gebruikte batterijen weg volgens de instructies op de batterijen of de vereisten van uw gemeente.

Hoofdtelefoon aansluiten

Terwijl u een hoofdtelefoon draagt, mag u deze niet aansluiten of loskoppelen en het apparaat niet in- of uitschakelen.
Dit kan leiden tot een plotseling hard geluid dat uw gehoor kan beschadigen.

Voordat u een hoofdtelefoon opzet, moet u altijd het volume op het minimum zetten (op het display moet "0" worden weergegeven wanneer deze is ingesteld op "STEP (0-100)" of "−∞ dB" wanneer deze is ingesteld op "dB") (zie "Basisbediening").

Gewone hoofdtelefoon

Wanneer u een ongebalanceerde hoofdtelefoon gebruikt, stelt u HEADPHONE 6.3mm in op UNBALANCED (zie "Instellingen").

Sluit de hoofdtelefoon aan op een of beide linker- en rechteraansluitingen.

• Wanneer u een hoofdtelefoon op beide aansluitingen aansluit, gebruikt u een hoofdtelefoon met dezelfde impedantie en efficiëntie.
• Houd er rekening mee dat als u twee hoofdtelefoons met verschillende efficiënties tegelijkertijd gebruikt, u hun volumes niet afzonderlijk kunt aanpassen.

Gebalanceerde hoofdtelefoon

Wanneer u een gebalanceerde hoofdtelefoon gebruikt, stelt u de juiste hoofdtelefooninstelling in op BALANCED of ACTIVE GROUND (zie "Instellingen").

Standaard 6,3mm-stereostekkers

Sluit de L-hoofdtelefoonstekker aan op de linkeraansluiting en de R-hoofdtelefoonstekker op de rechteraansluiting.

• De hoofdtelefoonstekkers moeten standaard 6,3 mm (1/4")-stekkers zijn.

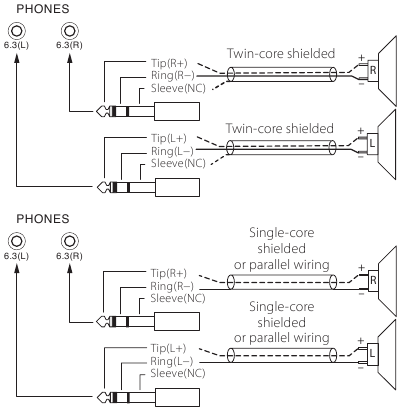

Bedradingsillustratie
De bovenstaande bedrading ondersteunt hoofdtelefoons die gebalanceerde aandrijving gebruiken.

ATTENTION

• Het aansluiten van een monostekker veroorzaakt een kortsluiting aan één kant.
• Wanneer u afgeschermde twin-core draden gebruikt, sluit u de afschermingen niet aan op de hoofdtelefoon.

4,4mm 5-polige stereostekker

Hoofdtelefoons die voldoen aan de JEITA RC-8141C-norm kunnen worden aangesloten.

Bedradingsillustratie

Upconversie

U kunt de upconversiefunctie gebruiken met digitale audio-ingang (OPT, COAX) en USB-ingang (zie "Instellingen > Upconversie").

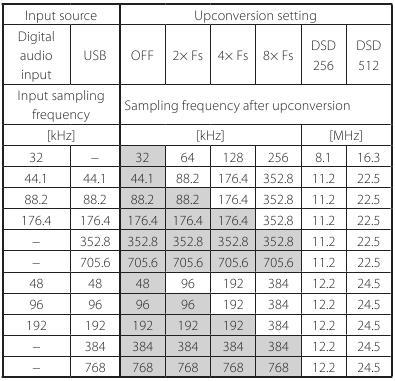

De relaties tussen ingangssamplefrequenties en samplefrequenties na upconversie zijn als volgt.

Deze waarden worden niet geconverteerd.

• De maximale upconversie is 8× Fs.
• Upconversie is niet mogelijk wanneer de invoer DSD is.

Display

Wanneer ingeschakeld

Nadat de bovenstaande berichten verschijnen, wordt de ingangsbron op het display weergegeven.

Informatie over de afspeelbron

De weergave van de informatie over de afspeelbron verschijnt nadat het apparaat is ingeschakeld en nadat er ongeveer 7 seconden zijn verstreken zonder bediening wanneer een instellingenscherm is geopend.
Het ingangssignaalformaat of het volume wordt rechts van de afspeelbron weergegeven. Druk op de DISPLAY-knop op de afstandsbediening om te wijzigen wat er wordt weergegeven.

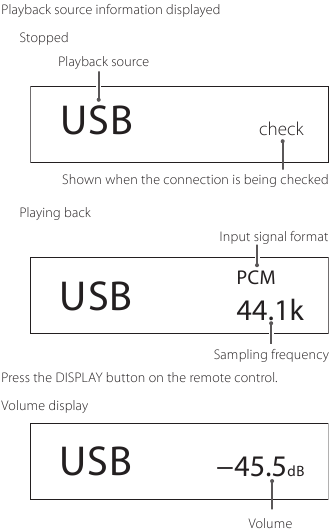

Voorbeeldweergave

Naam van de afspeelbron

Hier wordt de naam van de geselecteerde bron weergegeven.
De namen op het display komen overeen met de geselecteerde connectoren als volgt.
De namen tussen haakjes verschijnen tijdens het schakelen.

USB (USB)
USB-poort op het achterpaneel

COAX1 (COAXIAL 1)
RCA COAXIAL digitale audio-ingangsconnector op het achterpaneel

COAX2 (COAXIAL 2)
Coaxiale verbinding met de digitale audio-ingang (OPT/COAX IN) op het voorpaneel

OPT1 (OPTICAL 1)
OPTICAL digitale audio-ingangsconnector op het achterpaneel

OPT2 (OPTICAL 2)
Optische verbinding met de digitale audio-ingang (OPT/COAX IN) op het voorpaneel

Bluetooth (Bluetooth)
Bluetooth-apparaat

LINE (LINE IN)
Analoge audio-ingangsconnectoren (LINE IN) op het achterpaneel

Status van het ingangssignaal

Hier wordt de status van het ingangsbronsignaal weergegeven.

Check
De verbinding wordt gecontroleerd.

PCM 32kHz
PCM 44.1kHz
PCM 48kHz
PCM 88.2kHz
PCM 96kHz
PCM 128kHz
PCM 176.4kHz
PCM 192kHz
PCM 256kHz
PCM 352.8kHz
PCM 384kHz
PCM 705.6kHz
PCM 768kHz
DSD 2.8MHz
DSD 5.6MHz
DSD 11.2MHz
DSD 22.5MHz
Deze tonen het ingangssignaaltype en de samplingfrequentie.

Weergave van upconversion-informatie

Druk tijdens het afspelen op de INFO-knop om informatie over de upconversion van het ingangssignaal weer te geven.

• De weergaven van het ingangssignaal en het afspeelsignaal zijn hetzelfde wanneer de upconversion-instelling "OFF" (UIT) is.

Voorbeeld wanneer de afspeelbron USB, COAX1, COAX2, OPT1 of OPT2 is

Voorbeeld wanneer de afspeelbron Bluetooth is

Volumeweergave

Er kunnen twee soorten volume worden weergegeven: STEP en dB.
Dit wordt ingesteld met de VOLUME TYPE-instelling (zie "Instellingen").

De weergegeven volume-instelling wordt groter wanneer u aan de VOLUME-knop van dit apparaat draait.

• Het hoofdtelefoonvolume wordt weergegeven wanneer er een hoofdtelefoon is aangesloten.

VOLUME TYPE ingesteld op "STEP (0–100)"
Voorbeeldweergave
Het maximale volumeniveau is 100 en het minimale niveau is 0. Sluit geen hoofdtelefoon aan voordat u de VOLUME-knop op de minimale waarde (0) hebt ingesteld. Als u dit niet doet, kan dit plotselinge luide geluiden veroorzaken, die uw gehoor kunnen beschadigen of tot andere problemen kunnen leiden.

VOLUME TYPE ingesteld op "dB"
Voorbeeldweergave
Het maximale volumeniveau is 0 en het minimale niveau is −∞ (negatieve oneindigheid). Sluit geen hoofdtelefoon aan voordat u de VOLUME-knop op de minimale waarde (−∞) hebt ingesteld. Als u dit niet doet, kan dit plotselinge luide geluiden veroorzaken, die uw gehoor kunnen beschadigen of tot andere problemen kunnen leiden.

Het ingestelde uitgangsniveau wordt weergegeven wanneer LINE OUT LEVEL is ingesteld op "FIXED 0dB" of "FIXED +6dB".

Voorbeeld wanneer VOLUME TYPE is ingesteld op "dB"

• Als VOLUME TYPE is ingesteld op "STEP (0–100)", wordt "VOL. 86" weergegeven wanneer ingesteld op "FIXED 0dB" en wordt "VOL. 90" weergegeven wanneer ingesteld op "FIXED +6dB".

Wanneer er geen hoofdtelefoon is aangesloten en LINE OUT LEVEL is ingesteld op "OFF" (UIT), wordt "VOL. 0" of "−∞ dB" weergegeven.

Voorbeeld wanneer VOLUME TYPE is ingesteld op "dB"

Wanneer er geen hoofdtelefoon is aangesloten en LINE OUT LEVEL is ingesteld op FIXED of OFF (UIT)
Als u aan de VOLUME-knop draait, wordt het volgende weergegeven.

Basisbediening

1. Zet de POWER-schakelaar in de ON-stand om het apparaat in te schakelen.

   • Als er een stereo-versterker op dit apparaat is aangesloten, schakelt u deze altijd als allerlaatste in.
2. Draai aan de INPUT-knop om de ingangsbron te selecteren.


De geselecteerde bron wordt op het display weergegeven.

• U kunt ook de knoppen voor ingangsselectie op de afstandsbediening gebruiken.
• Als het ingangssignaal geen digitaal audiosignaal is of een audio-signaalformaat is dat niet wordt ondersteund door dit apparaat, zoals Dolby Digital of DTS, wordt er geen audio uitgevoerd. Stel de digitale uitgang van het aangesloten apparaat in op PCM-audio-uitgang.
• Om audiobestanden af te spelen wanneer dit apparaat is ingesteld op USB, moet u eerst een speciaal stuurprogramma op de computer installeren voordat u ze aansluit (zie "Het stuurprogramma installeren").
• DSD-gegevens kunnen alleen worden afgespeeld met behulp van USB of digitale invoer in DoP-indeling.

3. Bedien het afspeelapparaat.
   Raadpleeg de bedieningshandleiding van dat apparaat.
4. Pas het volume aan.
   Bij gebruik van de line-uitgangen
   Wanneer LINE OUT LEVEL is ingesteld op VARIABLE, draait u aan de VOLUME-knop van dit apparaat om het volume aan te passen.
   Wanneer LINE OUT LEVEL is ingesteld op een andere instelling, kan het volume niet worden aangepast vanaf dit apparaat. Gebruik de stereo-versterker of een ander apparaat dat op dit apparaat is aangesloten om het volume aan te passen.
   Wanneer een hoofdtelefoon op dit apparaat is aangesloten
   Draai aan de VOLUME-knop van dit apparaat om het volume aan te passen.
   • Wanneer de VOLUME-knop van dit apparaat is ingeschakeld, wordt de volume-instelling weergegeven.

Draadloze Bluetooth-technologie

Opmerkingen over Bluetooth

Wanneer u dit apparaat met een mobiele telefoon of andere Bluetooth-apparaten gebruikt, mogen deze niet meer dan ongeveer 10 m van elkaar verwijderd zijn. Afhankelijk van de gebruiksomstandigheden kan de effectieve transmissieafstand echter korter zijn.
Draadloze communicatie met elk apparaat dat draadloze Bluetooth-technologie ondersteunt, is niet gegarandeerd.
Om de compatibiliteit tussen dit apparaat en een ander apparaat dat draadloze Bluetooth-technologie ondersteunt, te bepalen, raadpleegt u de bedieningshandleiding van dat apparaat of neemt u contact op met de winkel waar u het hebt gekocht.

Profielen

Dit apparaat ondersteunt de volgende Bluetooth-profielen.

• A2DP (Advanced Audio Distribution Profile)
• AVRCP (Audio/Video Remote Control Profile)

Om audio over te dragen met behulp van draadloze Bluetooth-transmissie, moet het Bluetooth-apparaat A2DP ondersteunen.
Om het afspelen op het Bluetooth-apparaat te bedienen, moet het AVRCP ondersteunen.
Zelfs als een Bluetooth-apparaat dezelfde profielen ondersteunt, kunnen de functies ervan echter verschillen afhankelijk van de specificaties.

Codecs

Dit apparaat ondersteunt de volgende codecs. Het selecteert er automatisch een tijdens de audio-overdracht.

1. SBC
2. AAC
3. Qualcomm aptX
4. Qualcomm aptX HD
5. LDAC

Het apparaat selecteert de juiste codec die moet worden gebruikt op basis van de codec-compatibiliteit van het andere Bluetooth-apparaat en de communicatiecondities.

LDAC is een audiocoderingstechnologie die is ontwikkeld door Sony en die de transmissie van audio-inhoud met hoge resolutie (Hi-Res) mogelijk maakt, zelfs via een Bluetooth-verbinding.
In tegenstelling tot andere Bluetooth-compatibele coderingstechnologieën zoals SBC, werkt het zonder enige down-conversie van de Hi-Res Audio-inhoud* en staat het ongeveer drie keer meer gegevens** toe dan die andere technologieën om te worden verzonden via een draadloos Bluetooth-netwerk met een ongekende geluidskwaliteit, door middel van efficiënte codering en geoptimaliseerde pakketvorming.

* exclusief inhoud in DSD-indeling
** in vergelijking met SBC (Subband Coding) wanneer de bitrate van 990 kbps (96/48 kHz) of 909 kbps (88,2/44,1 kHz) is geselecteerd

OPMERKING

• U kunt de te gebruiken codec niet selecteren door bijvoorbeeld op een knop te drukken.
• Vanwege de kenmerken van draadloze Bluetooth-technologie zal het afspelen vanaf een Bluetooth-apparaat enigszins vertraagd zijn in vergelijking met het afspelen vanaf dit apparaat.

Inhoudsbescherming

Dit apparaat ondersteunt SCMS-T als een vorm van inhoudsbescherming bij het verzenden van audio, dus het kan beschermde audio afspelen.

Transmissiebeveiliging

Dit apparaat ondersteunt beveiligingsfuncties tijdens draadloze Bluetooth-transmissie in overeenstemming met de Bluetooth-standaardspecificaties, maar het garandeert de privacy van dergelijke transmissies niet. TEAC CORPORATION aanvaardt geen verantwoordelijkheid als er een informatielek optreedt tijdens draadloze Bluetooth-transmissie.

Koppelen met een ander Bluetooth-apparaat

Het is noodzakelijk om dit apparaat te koppelen met een ander Bluetooth-apparaat de eerste keer dat het wordt gebruikt en wanneer u voor het eerst verbinding maakt met een ander Bluetooth-apparaat.

1. Draai aan de INPUT-knop om Bluetooth te selecteren.

2. Schakel Bluetooth-transmissie in op het andere Bluetooth-apparaat.
3. Houd de INPUT-knop ingedrukt om de koppelingsmodus te activeren.

   • "PAIRING..." knippert tijdens het koppelen.
4. Selecteer "UD-505" (dit apparaat) op het andere Bluetooth-apparaat.
   Nadat dit apparaat in de koppelingsmodus is gegaan, koppelt u het met het andere Bluetooth-apparaat.
   Raadpleeg de bedieningshandleiding van dat Bluetooth-apparaat voor meer informatie.
   Na de verbinding toont het display de naam van het verbonden apparaat, gevolgd door de invoerbron.

   Weergavevoorbeeld

Afspelen vanaf een Bluetooth-apparaat

• Koppel dit apparaat de eerste keer dat u het gebruikt en wanneer u het voor het eerst met een ander Bluetooth-apparaat wilt verbinden (zie hierboven).
• Wanneer u koppelt of verbinding maakt met een ander Bluetooth-apparaat, moeten ze zich binnen een paar meter van elkaar bevinden. Als ze te ver uit elkaar liggen, kan koppelen en verbinden daarna onmogelijk worden.

1. Schakel Bluetooth-transmissie in op het andere Bluetooth-apparaat.
2. Draai aan de INPUT-knop om Bluetooth te selecteren.
   Hiermee stelt u de bron in op Bluetooth.

   Weergavevoorbeeld
   • U kunt ook de Bluetooth-knop op de afstandsbediening gebruiken.

Dit apparaat zoekt naar gekoppelde apparaten en maakt er automatisch verbinding mee als er een wordt gevonden.

LET OP
Afhankelijk van het bronapparaat moet u mogelijk ook verbindingshandelingen uitvoeren op het bronapparaat.
Als u er niet in slaagt om verbinding te maken, raadpleegt u de bedieningshandleiding van het bronapparaat.

Het verbonden apparaat wijzigen

1. Druk op de INPUT-knop om DEVICE SELECT (APPARAATSELECTIE) weer te geven.
   De onderste regel van het display toont de naam van het laatst verbonden apparaat.

   Weergavevoorbeeld
2. Draai aan de INPUT-knop om reeds gekoppelde Bluetooth-apparaten weer te geven.
   • Het apparaat kan maximaal acht apparaatkoppelingen onthouden.
   • Als er geen gekoppeld apparaat beschikbaar is, wordt het display als volgt weergegeven.

   • Houd de ENTER-knop ingedrukt om de koppelingsmodus te activeren (zie hierboven).
   • De eerste 16 tekens van de apparaatnaam worden weergegeven.
   • Als er andere tekens dan Engelse letters en cijfers in de apparaatnaam voorkomen, wordt deze niet correct weergegeven.
3. Druk op de INPUT-knop om verbinding te maken.
   Na de verbinding toont het display de invoerbron.

LET OP
Ongeacht de verbindingsstatus van dit apparaat en het andere Bluetooth-apparaat, als de invoerbron niet wordt weergegeven, start u zowel dit apparaat als het andere apparaat opnieuw op en verbindt u ze vervolgens opnieuw.

OPMERKING
Afhankelijk van het bronapparaat moet u mogelijk ook verbindingshandelingen uitvoeren op het bronapparaat.
Als u er niet in slaagt om verbinding te maken, raadpleegt u de bedieningshandleiding van het bronapparaat.

4. Start het afspelen op het andere Bluetooth-apparaat.
   • Controleer of het volume is verhoogd op het andere Bluetooth-apparaat. Als u het volume op het afspeelapparaat niet verhoogt, wordt er mogelijk geen geluid van dit apparaat uitgevoerd.

OPMERKING
Houd de MENU-knop ingedrukt om een gekoppeld apparaat te wissen.

Instellingen

1. Druk op de MENU button om het menuscherm te openen.

2. Draai aan de INPUT knob om het item weer te geven dat u wilt instellen.

   • U kunt ook de up- en down-buttons (k, j) op de afstandsbediening gebruiken.

De menu-items verschijnen in de volgende volgorde.

3. Druk op de INPUT knob.

   • U kunt ook op de ENTER button op de afstandsbediening drukken.
   • De huidige ingestelde waarde wordt op het display weergegeven.
4. Draai aan de INPUT knob om de instellingswaarde te wijzigen.
   • U kunt ook de up- en down-buttons (k, j) op de afstandsbediening gebruiken.
   • Druk op de MENU button om terug te keren naar de selectie van het instellingsitem.
5. Druk op de INPUT knob.
   • U kunt ook op de ENTER button op de afstandsbediening drukken.
6. Wanneer u klaar bent met het wijzigen van de instellingen, drukt u op de MENU button om de status van de inputbron weer te geven.

   • Als u ongeveer 7 seconden niets doet, keert het display terug naar de weergave van de status van de inputbron.

Upconversie

Gebruik om het upconversiecircuit te activeren bij het ontvangen van PCM-signalen.

• Zie het gedeelte "Upconversie" voor de relaties tussen input-samplingfrequenties en samplingfrequenties na upconversie.


OFF
Het originele input-signaal wordt rechtstreeks naar de D/A-converter gestuurd zonder upconversie.

2× Fs
Als het input-audiosignaal minder is dan 2× een standaard samplingfrequentie, wordt het 2× upgeconverteerd en vervolgens naar de D/A-converter gestuurd.

4× Fs
Als het input-audiosignaal minder is dan 4× een standaard samplingfrequentie, wordt het 4× upgeconverteerd en vervolgens naar de D/A-converter gestuurd.

8× Fs
Als het input-audiosignaal minder is dan 8× een standaard samplingfrequentie, wordt het 8× upgeconverteerd en vervolgens naar de D/A-converter gestuurd.

DSD 256
DSD 512
De inputbron wordt geconverteerd naar DSD digitaal formaat en vervolgens naar de D/A-converter gestuurd.

PCM digitaal filter

Dit stelt het type digitaal filter in dat wordt gebruikt bij het converteren van PCM-signalen van digitaal naar analoog.

Sharp roll off
Een FIR-filter met een steile afval wordt gebruikt om signalen buiten de audioband scherp af te snijden.

Slow roll off
Een FIR-filter met een langzame afval wordt gebruikt om signalen buiten de audioband geleidelijk af te snijden.

Short Delay Sharp
Een kort vertragingsfilter met een steile afval wordt gebruikt om signalen buiten de audioband scherp af te snijden.

Short Delay Slow
Een kort vertragingsfilter met een langzame afval wordt gebruikt om signalen buiten de audioband geleidelijk af te snijden.

Low dispersion
Er wordt een kort vertragingsfilter met lage dispersie gebruikt dat de lag-karakteristieken in hoge frequenties verbetert.

OFF
Er wordt geen digitaal filter gebruikt.

• Bij het ontvangen van signalen met 352,8 kHz, 384 kHz, 705,6 kHz of 768 kHz, wordt het digitale filter uitgeschakeld tijdens het afspelen, ongeacht deze instelling.

Opmerking over het digitale filter tijdens PCM-weergave
FIR-type digitale filters
Dit type filter heeft een gevestigde reputatie op het gebied van geluidskwaliteit en beschikt over een tonale kwaliteit met zowel dichte, rijke geluidsweerkaatsingen als heldere geluidstransiënten.
Short Delay-type digitale filters
Dit type filter heeft geen pre-echo in de impulsrespons en beschikt over een natuurlijke geluidsaanval en nagalm voor een tonale kwaliteit die dicht bij het origineel ligt.

DSD digitaal filter

Dit stelt het type digitaal filter in dat wordt gebruikt bij het converteren van DSD-signalen van digitaal naar analoog.

NARROW
De cutoff-frequentie wordt ingesteld op basis van het DSD-signaal als volgt.

DSD-signaal	Cutoff-frequentie
2,8 MHz	39 kHz
5,6 MHz	78 kHz
11,2 MHz	156 kHz
22,5 MHz	312 kHz

WIDE
De cutoff-frequentie wordt ingesteld op basis van het DSD-signaal als volgt.

DSD-signaal	Cutoff-frequentie
2,8 MHz	76 kHz
5,6 MHz	152 kHz
11,2 MHz	304 kHz
22,5 MHz	608 kHz

Kloksynchronisatie

• Kloksynchronisatie is mogelijk wanneer de inputbron USB is.


OFF
Er wordt geen kloksynchronisatie gebruikt.

ON
De masterclock van dit apparaat wordt gesynchroniseerd met de 10MHz-klokingang via de CLCOK SYNC input (10MHz IN)-connector.

Lijnuitgang

Gebruik om de connectors te selecteren die analoge audio uitvoeren.

• Output via zowel de RCA-connectors als de XLR-connectors tegelijkertijd is niet mogelijk.


RCA
Output via de RCA-connectors.

XLR (HOT 2)
Output via de XLR-connectors met 2: HOT-polariteit.

XLR (HOT 3)
Output via de XLR-connectors met 3: HOT-polariteit.

Lijnuitgangsniveau

Gebruik om het audioniveau te selecteren dat wordt uitgevoerd vanaf de analoge audio-output (LINE OUT)-connectors.

FIXED 0dB
Er wordt maximaal 2 Vrms uitgevoerd. Selecteer dit als u het volume wilt aanpassen met behulp van een versterker.

• Er wordt geen geluid uitgevoerd als er een hoofdtelefoon is aangesloten.

FIXED +6dB
Er wordt maximaal 4 Vrms uitgevoerd. Selecteer dit als u het volume wilt aanpassen met behulp van een versterker.

• Er wordt geen geluid uitgevoerd als er een hoofdtelefoon is aangesloten.
• Als het geluid vervormt, zet dit dan op FIXED 0dB.

VARIABLE
Dit maakt het mogelijk om het analoge uitgangsniveau aan te passen met behulp van de VOLUME knob. Selecteer dit als u het volume wilt aanpassen met behulp van dit apparaat.

• Er wordt geen geluid uitgevoerd als er een hoofdtelefoon is aangesloten.

OFF
Er wordt nooit geluid uitgevoerd.

6,3 mm hoofdtelefooninstellingen

Maak instellingen die geschikt zijn voor de aangesloten hoofdtelefoon (zie "Hoofdtelefoon aansluiten").

UNBALANCED
Ongebalanceerde hoofdtelefoon

BALANCED
Gebalanceerde hoofdtelefoon
Gebalanceerde hoofdtelefoons worden bediend met differentiële aandrijving.
De negatieve en positieve connectors werken met tegengestelde polariteiten.

ACTIVE GROUND
Gebalanceerde hoofdtelefoon
De versterker stuurt aan zodat de negatieve connector van de gebalanceerde hoofdtelefoon 0 V is.
Voor de hoofdtelefoon worden de kenmerken van de outputs equivalent.

4,4 mm hoofdtelefooninstellingen

Maak instellingen die geschikt zijn voor de aangesloten hoofdtelefoon (zie "Hoofdtelefoon aansluiten").

BALANCED
Gebalanceerde hoofdtelefoon
Gebalanceerde hoofdtelefoons worden bediend met differentiële aandrijving.
De negatieve en positieve connectors werken met tegengestelde polariteiten.

ACTIVE GROUND
Gebalanceerde hoofdtelefoon
De versterker stuurt aan zodat de negatieve connector van de gebalanceerde hoofdtelefoon 0 V is.
Voor de hoofdtelefoon worden de kenmerken van de outputs equivalent.

Displayhelderheid

DARK
Donker

SLIGHTLY BRIGHT
Licht gedimd

BRIGHT
Licht helder

AUTO OFF
Automatisch uit

• Het display blijft uit, zelfs wanneer het apparaat aan staat.

Volume-display

Dit stelt in hoe het volume wordt weergegeven.

STEP (0-100)
Dit toont het volume in stappen van 0 (minimum) tot 100 (maximum).

dB
Dit toont het volume in decibel (dB).

Schermindicatie

Selecteer de informatie die rechts van de weergavebron wordt weergegeven.

volume
Het volume wordt weergegeven.

sampling freq.
Informatie over de weergavebron wordt weergegeven.

Automatische energiebesparingsfunctie

Dit apparaat heeft een automatische energiebesparingsfunctie.

• De automatische energiebesparingsfunctie is ingeschakeld wanneer het apparaat nieuw uit de fabriek komt.


OFF
De automatische energiebesparingsfunctie is uitgeschakeld.

ON
Het apparaat gaat automatisch naar de stand-by modus als er geen audio wordt uitgevoerd en er gedurende ongeveer 30 minuten geen bediening plaatsvindt.

Informatie-display

Dit toont de versie van de firmware die door het apparaat wordt gebruikt.

SYSTEM
De firmwareversie van de microcomputer

USB
De firmwareversie van de USB-module

Bluetooth
De firmwareversie van de Bluetooth-module

Muziek afspelen op een computer

De driver installeren

Dit apparaat kan worden verbonden met computers die de volgende besturingssystemen gebruiken. Werking met andere besturingssystemen wordt niet gegarandeerd (vanaf november 2017).

Bij gebruik van Mac
De driver werkt met de volgende versies.
OS X Lion (10.7)
OS X Mountain Lion (10.8)
OS X Mavericks (10.9)
OS X Yosemite (10.10)
OS X El Capitan (10.11)
macOS Sierra (10.12)
macOS High Sierra (10.13)

Dit apparaat werkt met de standaard OS-driver, dus het is niet nodig om een speciale driver te installeren.
Er moet echter een speciale driver op de computer worden geïnstalleerd om Bulk Pet te gebruiken.

Bij gebruik van Windows
De driver werkt met de volgende versies.
Windows 7 (32/64-bits)
Windows 8 (32/64-bits)
Windows 8.1 (32/64-bits)
Windows 10 (32/64-bits)

De driver op de computer installeren
Om audiobestanden die op een computer zijn opgeslagen via dit apparaat af te spelen, moet u vooraf een speciale driver op die computer installeren. Download de speciale driver van de TEAC Global Site.

TEAC Global Site
http://www.teac-global.com/

LET OP
Installeer de speciale driver voordat u het apparaat via USB met de computer verbindt.
Als u dit apparaat met een computer verbindt voordat u de driver installeert, werkt het niet correct.

• Voor instructies over procedures voor de installatie van de driver, gaat u naar de pagina Downloads van de TEAC Global-site (http://teac-global.com/).
• Afhankelijk van de combinatie van hardware en software is een correcte werking mogelijk niet mogelijk, zelfs niet met de bovenstaande besturingssystemen.

Over de transmissiemodus

Dit apparaat kan gegevens overdragen met behulp van de Isochronous- of Bulk Pet-modus.
De samplingfrequenties die kunnen worden verzonden zijn 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 705.6 en 768 kHz.
Wanneer deze correct is aangesloten, kunt u "TEAC USB AUDIO DEVICE" selecteren als audio-uitgang van het besturingssysteem van de computer.

• Tijdens de gegevensoverdracht worden de audiogegevens die van de computer worden verzonden verwerkt met behulp van de klok van dit apparaat, waardoor de hoeveelheid jitter die optreedt tijdens de gegevensoverdracht kan worden verminderd.

De TEAC HR Audio Player-afspeelapplicatie downloaden

U kunt Mac- en Windows-versies van onze gratis TEAC HR Audio Player-applicatie downloaden die het afspelen van DSD-bestanden ondersteunt van de TEAC Global Site (http://teac-global.com/).

Opmerking over de TEAC HR Audio Player-instellingen
Om 22,5MHz DSD-opnamen af te spelen met TEAC HR Audio Player, opent u het venster Configure (Configureren) en stelt u de "Decode mode" (Decodeermodus) in op "DSD Native".
Om andere formaten dan 22,5MHz DSD af te spelen, kunt u dit instellen op "DSD over PCM" of "DSD Native", zoals u wilt.
Zie "Selecting DSD decoding mode" (De DSD-decodeermodus selecteren) in de gebruikershandleiding van TEAC HR Audio Player voor meer informatie.

Audiobestanden afspelen vanaf een computer

1. Sluit dit apparaat met een USB-kabel aan op de computer.

   • Gebruik een kabel met een connector die overeenkomt met die van dit apparaat.
2. Schakel de computer in.
   • Controleer of het besturingssysteem correct is gestart.
3. Zet de POWER-schakelaar in de ON-stand om het apparaat in te schakelen.

4. Draai aan de INPUT-knop om USB te selecteren.

5. Start het afspelen van een audiobestand op de computer.
   Door het uitgangsvolume van de computer te maximaliseren en het volume van de stereo-versterker aan te passen, kan een betere geluidskwaliteit worden bereikt.
   Minimaliseer het volume van de stereo-versterker voordat u begint met afspelen. Verhoog het vervolgens geleidelijk.
   Als u een hoofdtelefoon gebruikt die op dit apparaat is aangesloten, draait u de VOLUME-knop tegen de klok in om het volume te minimaliseren voordat u de hoofdtelefoon opzet. Verhoog het vervolgens geleidelijk.

• De computer en dit apparaat kunnen elkaar niet bedienen.
• Doe geen van de volgende handelingen wanneer u een audiobestand via USB afspeelt. Dit kan ertoe leiden dat de computer niet meer goed werkt. Sluit altijd de audio-afspeelsoftware af voordat u een van de volgende handelingen uitvoert.
  • De USB-kabel loskoppelen
  • Het apparaat uitschakelen of in de stand-bymodus zetten
  • De huidige ingangsselectie wijzigen
• Wanneer u een audiobestand via USB afspeelt, worden ook computerbedieningsgeluiden uitgevoerd. Als u niet wilt dat deze geluiden worden uitgevoerd, configureert u de juiste instellingen op de computer om ze uit te schakelen.
• Als u dit apparaat met de computer verbindt of de ingang ervan wijzigt in USB nadat u de audio-afspeelsoftware hebt gestart, worden audiobestanden mogelijk niet correct afgespeeld. Als dit gebeurt, start u de audio-afspeelsoftware opnieuw of start u de computer opnieuw op.

Probleemoplossing

Als u een probleem ondervindt met het apparaat, neem dan even de tijd om de volgende informatie te bekijken voordat u service aanvraagt. Als het nog steeds niet correct werkt, neem dan contact op met de winkel waar u het apparaat hebt gekocht.

Algemeen

Het apparaat gaat niet aan

• Controleer of het netsnoer volledig in het stopcontact is gestoken. Als het stopcontact is geschakeld, controleer dan of de schakelaar in de ON-stand staat.
• Sluit een ander elektrisch apparaat aan op het stopcontact om te controleren of het stroom levert.
• Als de automatische energiebesparingsfunctie ervoor heeft gezorgd dat het apparaat in de stand-by staat, drukt u op de STANDBY/ON-knop op de afstandsbediening om het apparaat weer in te schakelen.

Er wordt geen geluid uitgevoerd

• Als er een stereo-versterker op dit apparaat is aangesloten, past u het volume aan.
• Als u een hoofdtelefoon gebruikt die op dit apparaat is aangesloten, gebruikt u de VOLUME-knop om het volume aan te passen.
• Gebruik de INPUT-knop om de ingang te selecteren die is aangesloten op de bron die u wilt horen.
• Bevestig de aansluitingen met andere apparatuur opnieuw.

Er is een brommend geluid

• Als een aansluitkabel zich in de buurt van een netsnoer, TL-licht of een soortgelijke oorzaak van storing bevindt, vergroot u de afstand ertussen zoveel mogelijk.

Er komt geen geluid uit één kant van de hoofdtelefoon.

• Controleer of de hoofdtelefoonstekker volledig is ingestoken.

De hoofdtelefoonuitgang is geen stereo

• Controleer of HEADPHONE 6.3mm UNBALANCED is.

Klok synchroniseren

De CLOCK-indicator stopt niet met knipperen

• Stel de kloksynchronisatie in op OFF wanneer u deze niet gebruikt.
• Synchronisatie met het kloksignaal dat wordt ingevoerd is mogelijk niet mogelijk. Controleer de aansluitingen van de kloksynchronisatieconnectoren en de instellingen van het aangesloten apparaat.

Aansluitingen met een computer

Computer herkent dit apparaat niet

• Zie "De driver installeren" voor informatie over ondersteunde besturingssystemen. Werking met niet-ondersteunde besturingssystemen wordt niet gegarandeerd.

Er treedt ruis op

• Het starten van andere applicaties tijdens het afspelen van een audiobestand kan het afspelen onderbreken of ruis veroorzaken. Start geen andere applicaties tijdens het afspelen.
• Wanneer het apparaat bijvoorbeeld via een USB-hub op een computer is aangesloten, kan er ruis worden gehoord. Als dit gebeurt, sluit u het apparaat rechtstreeks op de computer aan.

Audiobestanden kunnen niet worden afgespeeld

• Sluit dit apparaat aan op de computer en stel de ingang van dit apparaat in op USB voordat u de audio-afspeelsoftware start.
  Als u dit apparaat op de computer aansluit of de ingang ervan op USB instelt nadat u de audio-afspeelsoftware hebt gestart, worden audiobestanden mogelijk niet correct afgespeeld.

Bluetooth-functie

Kan de apparaatnaam niet weergeven

• Dit apparaat ondersteunt de weergave van symbolen of doublebyte-tekens, waaronder Japans en Chinees, niet. Gebruik alleen Engelse letters en cijfers voor de namen van Bluetooth-apparaten die op dit apparaat zijn aangesloten.

Kan het verbonden Bluetooth-apparaat niet wijzigen

• Dit apparaat kan niet tegelijkertijd Bluetooth-verbindingen met meerdere Bluetooth-apparaten hebben.
  Om het apparaat dat via Bluetooth met dit apparaat is verbonden te wijzigen, beëindigt u de verbinding met het momenteel verbonden Bluetooth-apparaat voordat u verbinding maakt met een ander Bluetooth-apparaat.

Aangezien dit apparaat een microcontroller gebruikt, kunnen externe ruis en andere storingen ervoor zorgen dat het apparaat niet meer goed werkt. Als dit gebeurt, koppelt u het netsnoer los, wacht u even en schakelt u het apparaat weer in en start u de bewerkingen opnieuw.

Standaardinstellingen herstellen

1. Terwijl u de MENU-knop ingedrukt houdt, zet u de POWER-schakelaar op ON.

2. Laat de MENU-knop los wanneer het FACTORY RESET-menu (Fabrieksinstellingen herstellen) verschijnt.

3. Druk op de INPUT-knop.
   Het resetten begint wanneer "Please wait!" (Even geduld a.u.b.!) verschijnt.


Het weergavescherm van de afspeelbron verschijnt nadat het resetten is voltooid.

Weergavevoorbeeld

LET OP

• Zet het apparaat niet in de stand-by totdat de afspeelbron
• Deze bewerking herstelt alle instellingen naar de standaardwaarden.

• De fabrieksinstellingen zijn de instellingswaarden die worden weergegeven in de schermafbeeldingen die worden gebruikt in de uitleg in deze handleiding.

Specificaties

Analoge audio-uitgangen
Connectoren
XLR-connectoren		1 paar (L/R)
RCA-connectoren		1 paar (L/R)
Uitgangsimpedantie		XLR: 188 Ω RCA: 150 Ω
Maximaal uitgangsniveau (1 kHz/volledige schaal, in 10 kΩ)
VAST 0dB		XLR/RCA: 2,0 Vrms
VAST +6dB		XLR/RCA: 4,0 Vrms
VARIABEL		XLR: 12 Vrms RCA: 6 Vrms
Frequentiebereik*		5 Hz – 80 kHz (+1 dB/−5 dB)
S/N-verhouding*		110 dB (A-weging, 1 kHz)
Vervorming*		0,0015% (1 kHz, LPF: 20 Hz – 20 kHz)
*Meetomstandigheden Ingangssignaal: 192kH 24-bit PCM Meetuitgang: RCA PCM digitaal filter: uit
Hoofdtelefoonuitgang
Connectoren		Standaard 6,3mm (1/4") stereo-aansluitingen × 2 4,4mm 5-polige stereo-aansluiting × 1
Maximaal effectief vermogen
ONGEBALANCEERD		500 mW + 500 mW (één paar in 32 Ω) 350 mW + 350 mW (twee paar in 32 Ω)
GEBALANCEERD		700 mW + 700 mW (in 32 Ω)
Compatibel impedantiebereik		16–600 Ω
Analoge audio-ingangen
RCA-connectoren		1 paar (L/R)
Ingangsimpedantie		25 kΩ
Ingangsgevoeligheid		130 mV
Digitale audio-ingangen
COAXIAL digitaal		RCA-connector × 1 3,5mm mini-jack** × 1 (3,5mm mini-plug aansluiting ook mogelijk met RCA-mini-plug adapterkabel) (0,5 Vp-p, 75 Ω)
OPTICAL digitaal		Vierkante connector × 1 Ronde connector** × 1 (−24,0 tot −14,5dBm piek)
USB		USB Type B-poort × 1 (USB 2.0-compatibel)
PCM data sampling frequentie
COAXIAL digitaal		32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
OPTICAL digitaal		32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
USB		44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, 705,6 kHz, 768 kHz
Kwantisatie bitdiepte
COAXIAL digitaal/OPTICAL digitaal		16/24-bit
USB		16/24/32-bit
DSD data sampling frequentie
COAXIAL digitaal/OPTICAL digitaal		2,8 MHz (ondersteund met 176,4kHz/24-bit DoP-transmissie)
USB		2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz
**Deze ingangsconnector kan worden gebruikt voor zowel optische als coaxiale aansluitingen.
Bluetooth-functie
Bluetooth-versie		4.0
Uitgangsklasse		Klasse 2
(transmissieafstand zonder obstakels***)		10 m
Ondersteunde profielen		A2DP, AVRCP
Ondersteunde A2DP codecs		SBC, AAC, Qualcomm aptX, Qualcomm aptX HD, LDAC
Ondersteunde A2DP contentbescherming		SCMS-T
Maximaal aantal opgeslagen koppelingen		8
*** De transmissieafstand is een benadering. De transmissieafstand kan variëren afhankelijk van de omgeving en elektromagnetische golven.
Clock sync-ingang
Connector		BNC
Input sampling frequentie		10 MHz
Ingangsimpedantie		50 Ω
Ingangsniveau		Rechthoekige golf: equivalent aan TTL-niveaus Sinusgolf: 0,5 tot 1,0 Vrms
Algemeen
Voeding
Model voor Europa		AC 220–240 V, 50/60 Hz
Model voor U.S.A./Canada		AC 120 V, 60 Hz
Stroomverbruik		18 W
Stand-by stroom		0,4 W (in stand-by modus)
Externe afmetingen (B × H × D inclusief uitsteeksels)		290 mm × 84,5 mm × 248,7 mm (11 1/2" × 3 3/8" × 9 7/8")
Gewicht		4,2 kg (9 3/8 lb)
Bedrijfstemperatuur		+5°C tot +35°C
Luchtvochtigheid tijdens bedrijf		5% tot 85% (geen condensatie)
Opslagtemperatuurbereik		−20°C tot +55°C

Meegeleverde accessoires
Stroomkabel × 1
RCA-conversie (RCA naar mini-plug) kabel × 1
Afstandsbediening (RC-1330) × 1
Batterijen voor afstandsbediening (AAA) × 2
Pads × 3
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn benaderingen.
• Illustraties in deze handleiding kunnen enigszins afwijken van de productiemodellen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. ER ZIJN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDS-PERSONEEL.

Het bliksemsymbool met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER ZIJN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE WINKEL WAAR U HET APPARAAT HEBT GEKOCHT VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT NIET VOORDAT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN PROCEDURES ANDERS DAN HIERIN BESCHREVEN, KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de kar, de standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die met het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door omvallen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, als er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt nominaal niet-werkend vermogen van het stopcontact met de POWER- of STANDBY/ON-schakelaar niet in de AAN-stand.
• De netstekker wordt gebruikt als ontkoppelingsinrichting; de ontkoppelingsinrichting moet gemakkelijk bedienbaar blijven.
• Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons bij het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen voorwerpen gevuld met vloeistoffen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een vergelijkbare unit.
• Het apparaat moet zich dicht genoeg bij het stopcontact bevinden zodat u de stekker van het netsnoer te allen tijde gemakkelijk kunt bereiken.
• Als het product batterijen gebruikt (inclusief een batterijpakket of geïnstalleerde batterijen), mogen deze niet worden blootgesteld aan zonlicht, vuur of overmatige hitte.
•
  VOORZICHTIGHEID voor producten die vervangbare lithiumbatterijen gebruiken: er bestaat explosiegevaar als een batterij wordt vervangen door een onjuist type batterij. Vervang alleen door hetzelfde of een gelijkwaardig type.

Producten met een klasse I-constructie zijn uitgerust met een netsnoer met een aardingsstekker. Het snoer van een dergelijk product moet worden aangesloten op een stopcontact met een beschermende aardingsaansluiting.

IN DE VS/CANADA, ALLEEN GEBRUIKEN OP EEN VOEDING VAN 120 V.

Voorzorgsmaatregelen met betrekking tot batterijen
Misbruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of vlekken op nabijgelegen voorwerpen. Lees en neem de volgende voorzorgsmaatregelen zorgvuldig in acht.

• Zorg ervoor dat u de batterijen met de juiste positieve ( ) en negatieve ( ) oriëntatie plaatst.
• Gebruik batterijen van hetzelfde type. Gebruik nooit verschillende soorten batterijen samen.
• Als de afstandsbediening lange tijd (langer dan een maand) niet wordt gebruikt, verwijder dan de batterijen om te voorkomen dat ze gaan lekken.
• Als de batterijen lekken, veeg dan de lekkage in het batterijcompartiment weg en vervang de batterijen door nieuwe.
• Gebruik geen andere batterijtypes dan gespecificeerd. Meng geen nieuwe batterijen met oude of gebruik verschillende soorten batterijen samen.
• Verwarm of demonteer batterijen niet. Gooi batterijen nooit in vuur of water.
• Vervoer of bewaar batterijen niet met andere metalen voorwerpen. De batterijen kunnen kortsluiten, lekken of exploderen.
• Laad een batterij nooit op, tenzij is bevestigd dat het een oplaadbaar type is.

Het typeplaatje bevindt zich aan de onderkant van het apparaat, zoals hieronder weergegeven.

Referenties

• TEAC - Global Site
• TEAC - Global Site

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac UD-505 - USB DAC / Hoofdtelefoonversterker Handleiding

Beschikbare talen
