Teac NR-7CD - Handleiding geïntegreerde versterker

Meegeleverde artikelen

Controleer of de doos alle meegeleverde artikelen bevat die hieronder worden weergegeven.
Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze artikelen ontbreekt of tijdens het transport is beschadigd.
Stroomkabel × 1
Afstandsbediening (RC-1328) × 1
Batterijen voor afstandsbediening (AAA) × 2
Viltjes × 3
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

De app voor de afstandsbediening downloaden

Om netwerk- en USB-weergavefuncties te gebruiken, moet u ook een iPad of ander apparaat gebruiken waarop de speciale app (gratis) is geïnstalleerd en die met hetzelfde netwerk is verbonden.

De app downloaden voor iOS-apparaten, waaronder iPad
Zoek naar "TEAC HR Streamer" in de App Store.

• Release is gepland voor een Android-versie (vanaf januari 2017). Zie de productwebsite voor meer informatie.

OPMERKING
Netwerkmodulefirmware wordt bijgewerkt via TEAC HR Streamer. We raden u aan om dit apparaat regelmatig in TEAC HR Streamer te selecteren en het bij te werken met de nieuwste firmware. Er verschijnt een pop-upvenster met de aanbeveling om een firmware-update uit te voeren als er een beschikbaar is.

De TEAC Global Site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global Site: http://teac-global.com/

1. Open de TEAC Global Site.
2. Klik in de sectie TEAC Downloads op de gewenste taal om de downloadwebsitepagina voor die taal te openen.
   OPMERKING
   Als de gewenste taal niet wordt weergegeven, klikt u op Other Languages (Andere talen).
3. Klik op de sectie "Search by Model Name" (Zoeken op modelnaam) om de downloadpagina voor dat product te openen. (Gebruikers in Europa moeten in plaats daarvan op de productnaam in de sectie "Products" (Producten) klikken.)
4. Selecteer en download de updates die nodig zijn.

Productregistratie

Klanten in de VS kunnen de volgende TEAC-website bezoeken om hun TEAC-product online te registreren.
http://audio.teac.com/support/registration/

Voor gebruik

Voorzorgsmaatregelen bij plaatsing

• Installeer dit apparaat niet op een plek die heet kan worden. Dit omvat plaatsen die zijn blootgesteld aan direct zonlicht of in de buurt van een radiator, kachel, fornuis of andere verwarmingsapparatuur. Plaats het bovendien niet boven op een versterker of andere apparatuur die warmte genereert. Dit kan verkleuring, vervorming of storingen veroorzaken.
• Laat bij het installeren van dit apparaat een beetje ruimte (minstens 3 cm of 1") tussen het en muren en andere apparaten om een goede warmteafvoer mogelijk te maken.
  Als u het bijvoorbeeld in een rack plaatst, laat u minstens 5 cm (2") open erboven en minstens 10 cm (4") open erachter.
  Als u deze openingen niet aanbrengt, kan er zich warmte binnenin ophopen en brand veroorzaken.

Opmerking over pinpoint-voeten

Zeer nauwkeurige metalen pinpoint-voeten zijn stevig bevestigd aan de bodemplaat van dit apparaat.
De stands voor deze voeten zitten los, maar wanneer het apparaat in positie wordt geplaatst, wordt het ondersteund door deze pinpoint-voeten, die trillingen effectief verspreiden.

• De meegeleverde viltjes zijn bedoeld om het oppervlak te beschermen waarop het apparaat wordt geplaatst. Breng ze aan op de onderkant van de voetsteunen.

Onderhoud

Veeg vuil van de bovenkant en andere paneeloppervlakken met een zachte doek die licht bevochtigd is met een verdund, neutraal reinigingsmiddel.
Niet afvegen met chemische reinigingsdoekjes, thinner of andere chemische middelen. Dit kan het oppervlak beschadigen.
Voor uw veiligheid dient u het netsnoer uit het stopcontact te halen voordat u gaat schoonmaken.

De afstandsbediening gebruiken

Voorzorgsmaatregelen bij gebruik

Misbruik van batterijen kan ertoe leiden dat ze scheuren of lekken, wat kan leiden tot brand, letsel of het bevuilen van nabijgelegen materialen. Lees en volg de voorzorgsmaatregelen zorgvuldig.

• Richt bij gebruik van de afstandsbediening de afstandsbediening op de signaalontvanger van de afstandsbediening op het hoofdapparaat vanaf een afstand van 5 m (16 ft) of minder. Plaats geen obstakels tussen het hoofdapparaat en de afstandsbediening.
• De afstandsbediening werkt mogelijk niet als de signaalontvanger van de afstandsbediening op het apparaat wordt blootgesteld aan direct zonlicht of fel licht. Als dit gebeurt, probeer dan het apparaat te verplaatsen.
• Houd er rekening mee dat het gebruik van deze afstandsbediening onbedoelde bediening kan veroorzaken van andere apparaten die kunnen worden bediend door infraroodstralen.

Batterijen plaatsen

Verwijder de klep van de achterkant van de afstandsbediening en plaats twee AAA-batterijen met hun / georiënteerd zoals weergegeven in de behuizing. Plaats de klep terug.

Wanneer batterijen vervangen?

Als de vereiste afstand tussen de afstandsbediening en het hoofdapparaat kleiner wordt of als het apparaat niet meer reageert op de knoppen op de afstandsbediening, vervang dan beide batterijen door nieuwe.
Gooi de gebruikte batterijen weg volgens de instructies erop of de vereisten van uw plaatselijke gemeente.

Discs

De volgende markeringen staan op disclabels en disc-cases. Dit apparaat kan discs met deze markeringen afspelen zonder een adapter te gebruiken. Dit apparaat kan geen discs afspelen die deze markeringen niet hebben.

Typen discs die op dit apparaat kunnen worden afgespeeld en hun markeringen
CD's met het logo "COMPACT disc DIGITAL AUDIO" (12 cm, 8 cm)

• Dit logo staat op disclabels en -verpakkingen.

Als u een ander type disc met dit apparaat probeert af te spelen, kunnen er luide geluiden optreden die luidsprekers kunnen beschadigen of het gehoor kunnen schaden. Probeer nooit een ander type disc af te spelen dan de hierboven getoonde.

• Dit apparaat kan bijvoorbeeld geen dvd-video-, dvd-audio-, video-cd-, dvd-rom- en cd-rom-discs afspelen.
• Dit apparaat is mogelijk niet in staat om Dual Discs, Copy Control CD's of andere speciale CD's die niet voldoen aan de Red Book CD-standaard correct af te spelen. Werking en geluidskwaliteit kunnen niet worden gegarandeerd bij gebruik van speciale discs in dit apparaat. Als het afspelen van een speciale disc problemen veroorzaakt, neem dan contact op met de verkoper van de disc.

CD-R/CD-RW-discs
Dit apparaat kan CD-R/CD-RW-discs afspelen die in audio-CD-formaat zijn.

• Zorg ervoor dat u discs die door CD-recorders zijn gemaakt, finaliseert.

Afhankelijk van de kwaliteit van de disc en de staat van de opname is afspelen mogelijk niet mogelijk. Zie voor meer informatie de bedieningshandleiding van het apparaat dat u gebruikt.

Discs hanteren

• Laad discs met de gelabelde kant naar boven.
  (CD's hebben slechts één afspeelbare kant.)
• Om een disc uit de hoes te halen, drukt u altijd eerst op het midden van de hoes en houdt u de disc vervolgens bij de randen vast.

• Wees voorzichtig bij het hanteren van discs. Als de kant die de gegevens bevat (ongelabelde kant) bekrast, bevlekt met vingerafdrukken of anderszins vuil of beschadigd is, kunnen er fouten optreden tijdens het afspelen.
• Als de kant van de disc waarop de gegevens zijn gecodeerd (ongelabelde kant) vuil wordt met vingerafdrukken of stof, gebruik dan een zachte doek om het oppervlak vanuit het midden rechtstreeks naar de rand te vegen.
  Maak discs altijd schoon voordat u ze opbergt. Het achterlaten van een disc in een onreine staat kan de geluidskwaliteit verminderen.

• Gebruik nooit platenreinigers, antistatische behandelingen, verdunners of soortgelijke chemicaliën om discs schoon te maken. Dergelijke chemicaliën kunnen het oppervlak van de disc beschadigen.
• Laat discs niet achter op plaatsen die zijn blootgesteld aan direct zonlicht of die erg vochtig of heet zijn.
• Als u iets op de labelkant van een disc schrijft, gebruik dan een viltstift. Het gebruik van een balpen of andere pen met een harde punt kan de disc beschadigen, waardoor deze onafspeelbaar wordt.
• Nadat u klaar bent met het afspelen van een disc, plaatst u deze altijd terug in de hoes om deze op te bergen. Als u dit niet doet, kan dit leiden tot kromtrekken en krassen.
• Breng geen labels of andere materialen aan op discs. Gebruik geen disc waarop plakkerige resten achterblijven op het oppervlak na het verwijderen van tape of een sticker, bijvoorbeeld. Als een dergelijke disc wordt geladen, kan deze vast komen te zitten in het apparaat of het apparaat beschadigen.
• Gebruik nooit in de handel verkrijgbare CD-stabilisatoren. Dit kan ertoe leiden dat de disc onafspeelbaar wordt of het apparaat beschadigt.
• Gebruik geen gebarsten discs, omdat deze het apparaat kunnen beschadigen.
• Gebruik nooit discs met onregelmatige vormen, waaronder hartvormige en achthoekige discs, omdat deze het apparaat kunnen beschadigen.

• Gebruik geen afdrukbare discs, waarmee u op de labelkant kunt afdrukken. Omdat het oppervlak van een dergelijke disc speciaal is behandeld, kan deze, indien geladen, vast komen te zitten in het apparaat of het apparaat beschadigen.

Als u vragen heeft over het hanteren van een CD-R- of CD-RW-disc, neem dan rechtstreeks contact op met de fabrikant van de disc.

Luidsprekers aansluiten

Opmerkingen over luidsprekerkabels

• Gebruik in de handel verkrijgbare luidsprekerkabels om de luidsprekers aan te sluiten.
• Gebruik zo kort mogelijke luidsprekerkabels. Hoe langer de kabel, hoe groter de weerstandswaarde en hoe meer de dempingsprestaties worden verminderd. Bovendien verhoogt de lengte ook de impedantie en capaciteit, waardoor de geluidskwaliteit van hoge frequenties wordt aangetast.
• Gebruik linker- en rechterluidsprekerkabels met dezelfde lengte.

Luidsprekerkabels aansluiten

Gebruik in de handel verkrijgbare luidsprekerkabels om de -aansluiting van het apparaat aan te sluiten op de -aansluiting van de luidspreker en de -aansluiting van het apparaat op de -aansluiting van de luidspreker.

• Gebruik luidsprekers met een impedantie van minstens 4 Ω.
• Als de blootliggende punt van de kerndraad van een luidsprekerkabel contact maakt met een andere kabel of aansluiting, kan er kortsluiting ontstaan. Laat nooit een luidsprekerkabel kortsluiten.
• Sluit niet meer dan één versterker aan op een luidspreker.
• Bundel geen luidsprekerkabels met stroomkabels. Dit kan ruis veroorzaken.

De stekker moet altijd uit het stopcontact worden gehaald bij het aansluiten van luidsprekerkabels.

Bij gebruik van blanke draden
Maak de dop los en steek de kerndraad in het gat in de aansluiting. Draai vervolgens de dop vast.

Bij gebruik van kabelschoenen
Maak de dop los en steek de kabelschoen tussen de dop en de basis van de aansluiting. Draai vervolgens de dop vast.

• Gebruik bij het aansluiten met een kabelschoen een met een binnendiameter van minstens 8 mm (3/8").

Bij gebruik van banaanstekkers
Steek met de dop vastgedraaid de stekker in de opening aan het uiteinde van de aansluiting.

• Lees de instructies voor de banaanstekkers die u gebruikt zorgvuldig door.

Opmerking over het Europese model
In overeenstemming met de Europese veiligheidsvoorschriften is het aansluiten van banaanstekkers op luidsprekeraansluitingen niet toegestaan op Europese modellen.
De gaten waarin banaanstekkers kunnen worden gestoken, zijn afgedekt met zwarte doppen.
Sluit luidsprekers aan met blanke draden of kabelschoenen.
Als een zwarte dop van de aansluiting losraakt, plaats deze dan terug in de oorspronkelijke positie.

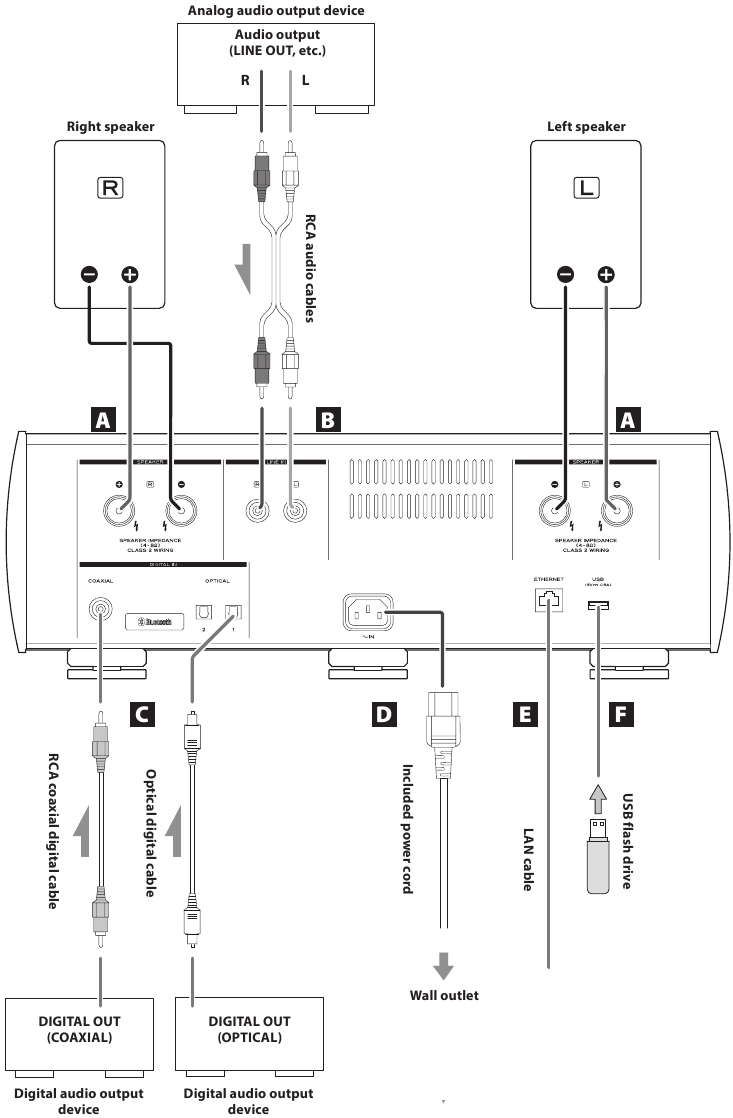

Aansluitingen

1. LUIDSPREKERaansluitingen
   Gebruik in de winkel verkrijgbare luidsprekerkabels om de -aansluiting van het apparaat aan te sluiten op de -aansluiting van de luidspreker en de -aansluiting van het apparaat op de -aansluiting van de luidspreker.
2. Analoge audio-ingangsaansluitingen (LINE IN)
   Gebruik deze om 2-kanaals analoge audiosignalen in te voeren. Sluit een analoog audio-uitvoerapparaat aan op deze RCA-aansluitingen.
   Gebruik in de winkel verkrijgbare kabels voor de aansluitingen.
   Sluit de R-ingangsaansluiting van dit apparaat aan op de R-uitgangsaansluiting van het audio-uitvoerapparaat en de L-ingangsaansluiting van dit apparaat op de L-uitgangsaansluiting van het andere apparaat.
   RCA-audiokabels

3. Digitale audio-ingangsaansluitingen
   COAXIAAL
   Gebruik deze om digitale audio in te voeren. Sluit de coaxiale digitale audio-uitgangsaansluiting van een digitaal audioapparaat erop aan.
   Gebruik een in de winkel verkrijgbare RCA coaxiale digitale kabel voor de aansluiting.
   OPTISCH
   Gebruik deze om digitale audio in te voeren. Sluit optische digitale audio-uitgangsaansluitingen van digitale audioapparaten erop aan.
   Gebruik in de winkel verkrijgbare optische digitale kabels met rechthoekige aansluitingen voor de aansluiting.
4. Stroomingang (~IN)
   Sluit hier het meegeleverde netsnoer aan.
   Nadat alle andere aansluitingen voltooid zijn, sluit u de stekker van het netsnoer aan op een stopcontact.
   Gebruik geen ander netsnoer dan het snoer dat bij dit apparaat is meegeleverd. Het gebruik van andere netsnoeren kan leiden tot brand of een elektrische schok. Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.
5. ETHERNET-poort
   Sluit een in de winkel verkrijgbare LAN-kabel aan op deze poort wanneer u dit apparaat wilt aansluiten op een bekabeld netwerk of het internet.
   • Wanneer u van ingangsbron wisselt, wordt deze poort aangeduid als "NET".
6. USB-poort
   Sluit hier USB-flashstations aan die audiobestanden bevatten.
   • Voor het afspelen vanaf een USB-flashstation is bediening vereist met behulp van een apparaat (met de speciale app) dat zich op hetzelfde netwerk bevindt als dit apparaat.

Voltooi alle andere aansluitingen voordat u het apparaat inschakelt.

• Lees de handleidingen van de apparaten die u aansluit zorgvuldig en volg hun instructies bij het maken van aansluitingen.
• Bundel aansluitkabels niet met netsnoeren. Hierdoor kan ruis ontstaan.
• Sluit alle stekkers volledig aan.

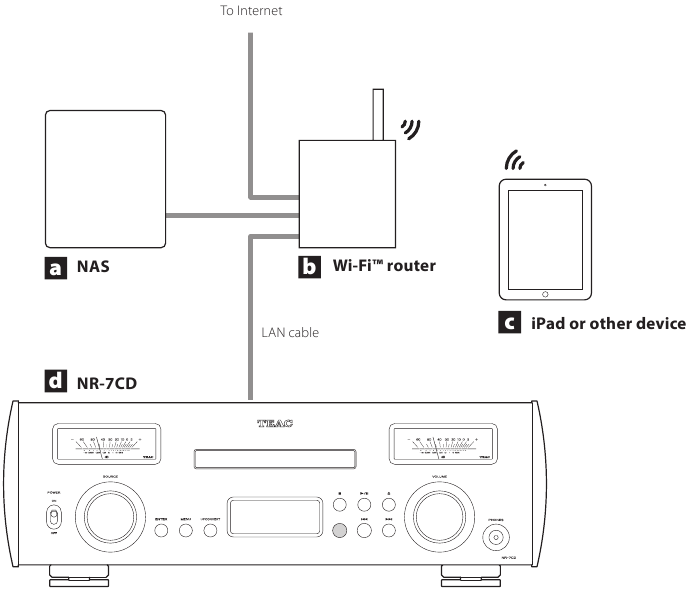

Netwerkverbindingen

Aansluitvoorbeeld

• De Wi-Fi-router moet verbonden zijn met het internet wanneer u apps op de iPad of een ander apparaat installeert, wanneer u de NET-firmware van dit apparaat bijwerkt en wanneer u naar internetradio luistert.

1. NAS (Network Attached Storage)
   Gebruik om audiobestanden op te slaan.
   Bediening als een UPnP-server is noodzakelijk om deze als een mediaserver te gebruiken. MinimServer is de mediaserver die wordt aanbevolen voor gebruik met dit apparaat.
2. Wi-Fi™-router
   Gebruik Wi-Fi om de iPad of een ander apparaat met dit apparaat en de NAS te verbinden.
3. iPad of ander apparaat
   Installeer de app om dit apparaat te bedienen.
4. NR-7CD
   Dit apparaat. Het IP-adres wordt verkregen van de DHCP-server.

Namen en functies van onderdelen

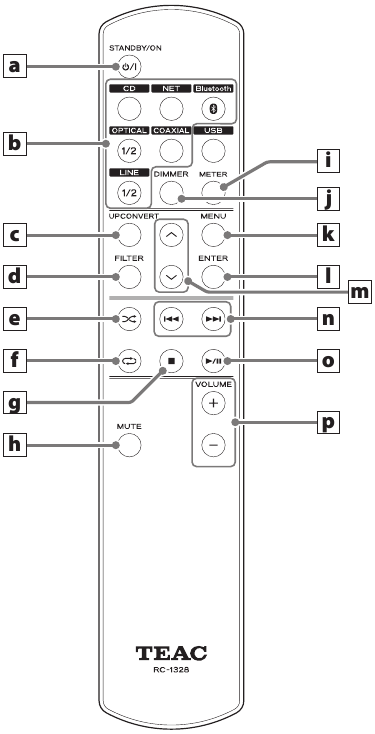

Afstandsbediening

• Wanneer de hoofdeenheid en de afstandsbediening beide knoppen met dezelfde functies hebben, legt deze handleiding uit hoe u een van de knoppen gebruikt. De andere overeenkomstige knop kan op dezelfde manier worden gebruikt.

1. STANDBY/ON button
   Druk op deze knop om het apparaat in de stand-bymodus te zetten of in te schakelen.
2. Input selection buttons Gebruik om de afspeelbron te selecteren.
   • De USB-knop wordt niet gebruikt met dit apparaat. Selecteer NET en gebruik de app om het afspelen vanaf een USB-flashstation te bedienen.
   • LINE 1 is de enige lijningang voor dit apparaat.
3. UPCONVERT button
   Gebruik om de upconversie-instelling weer te geven en te wijzigen.
4. FILTER button
   Gebruik om de filterinstelling te wijzigen.
   Dit wijzigt het filter afhankelijk van de invoer (PCM of DSD).
5. SHUFFLE button
   Gebruik om de instelling voor willekeurig afspelen te wijzigen.
6. REPEAT button
   Gebruik om de instelling voor herhaald afspelen te wijzigen.
7. Stop () button
   Druk op deze knop om het afspelen van CD, NET of Bluetooth te stoppen.
8. MUTE button
   Druk op deze knop om het geluid tijdelijk te dempen.
9. METER button
   Gebruik om de helderheid van de niveaumeter in te stellen en de werking in en uit te schakelen.
10. DIMMER button
    Gebruik deze knop om de helderheid van het display te wijzigen.
11. MENU button
    Gebruik om de instellingsmodus te openen.
    Druk in de instellingsmodus op deze knop om terug te keren naar het vorige scherm.
12. ENTER button
    Druk op deze knop om het geselecteerde item te bevestigen.
13. Up/down (/) buttons
    Gebruik om instellingsitems te selecteren.
14. Skip (/) buttons
    Tijdens het afspelen van een cd
    Gebruik om naar het vorige of volgende nummer te gaan.
    Houd tijdens het afspelen ten minste één seconde ingedrukt om vooruit/achteruit te zoeken.
    Tijdens het afspelen van NET en Bluetooth
    Gebruik om naar het vorige of volgende nummer in de afspeellijst te gaan.
15. Play/pause (/) button
    Wanneer de ingangsbron CD, NET of Bluetooth is en het afspelen is gestopt of gepauzeerd, drukt u op deze knop om het afspelen te starten.
    Druk tijdens het afspelen op deze knop om te pauzeren.
16. VOLUME (+/−) buttons
    Gebruik om het luidspreker- en hoofdtelefoonvolume aan te passen.

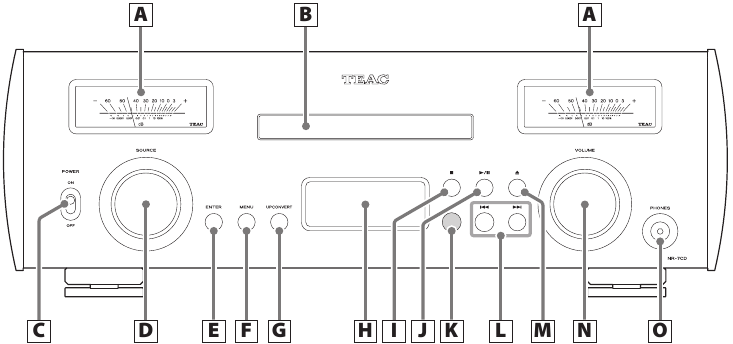

Hoofdeenheid

1. Niveaumeters
   Deze geven de uitgangsniveaus weer.
2. Disclade
   Plaats hier een disc.
3. POWER switch
   Gebruik om het apparaat in en uit te schakelen.
   • Als het display of de niveaumeters donker zijn, ook al staat de POWER-schakelaar op ON, is een van de volgende omstandigheden mogelijk.
   • De stroom is ingeschakeld, maar de helderheid van het display is ingesteld op DIMMER 0 en/of de werking van de niveaumeter is ingesteld op DIM0 of OFF.
   • De automatische energiebesparingsfunctie is geactiveerd, waardoor het apparaat in de stand-bymodus is gezet.
   • Het netsnoer is losgekoppeld.
4. SOURCE knob
   Gebruik om de ingangsbron te selecteren.
   Gebruik om instellingswaarden te wijzigen wanneer een menu-item wordt weergegeven.
   Draai wanneer het menu is geopend om het weergegeven item of de instellingswaarde te wijzigen.
5. ENTER button
   Druk op deze knop om het geselecteerde item te bevestigen.
   • Druk op deze knop wanneer het apparaat in de stand-bymodus staat om het in te schakelen.
6. MENU button
   Gebruik om de instellingsmodus te openen.
   Druk in de instellingsmodus op deze knop om het instellingsitem te wijzigen.
7. UPCONVERT button
   Gebruik om de upconversie-instelling weer te geven en te wijzigen.
8. Display
   Dit display toont informatie over de audio die wordt afgespeeld en menuschermen.
9. Stop () button
   Druk op deze knop om het afspelen van CD, NET of Bluetooth te stoppen.
10. Play/pause (/) button
    Wanneer de ingangsbron CD, NET of Bluetooth is en het afspelen is gestopt of gepauzeerd, drukt u op deze knop om het afspelen te starten.
    Druk tijdens het afspelen op deze knop om te pauzeren.
11. Signaalontvanger afstandsbediening
    Deze ontvangt signalen van de afstandsbediening. Richt de afstandsbediening op de signaalontvanger van de afstandsbediening wanneer u de afstandsbediening bedient.
12. Skip (/) buttons
    Tijdens het afspelen van een cd
    Gebruik om naar het vorige of volgende nummer te gaan.
    Houd tijdens het afspelen ten minste één seconde ingedrukt om vooruit/achteruit te zoeken.
    Tijdens het afspelen van NET en Bluetooth
    Gebruik om naar het vorige of volgende nummer in de afspeellijst te gaan.
13. Tray open/close () button
    Druk op deze knop om de disclade te openen en te sluiten.
14. VOLUME knob
    Gebruik om het volume aan te passen. Draai naar rechts om het volume te verhogen en naar links om het volume te verlagen.
    • Volume-instellingen worden afzonderlijk opgeslagen voor luidspreker- en hoofdtelefoonuitgangen.
15. PHONES jack
    Sluit hier een hoofdtelefoon aan (3,5 mm stereo mini-stekker).
    • Dit hoofdtelefoonversterkercircuit maakt gebruik van een vierpolige connector met onafhankelijke linker- en rechterkant voor aarding. Gewone stekkers met 3 of 4 polen kunnen worden gebruikt.
    • Als er een hoofdtelefoon op dit apparaat is aangesloten, wordt er geen audio uitgevoerd vanaf de LUIDSPREKERaansluitingen op het achterpaneel.

OPMERKING
De volgende knoppen op het apparaat en de afstandsbediening werken met het afspelen van CD, NET en Bluetooth.
Stop () button
Play/pause (/) button
Skip (/) buttons

• Dit apparaat kan niet worden gebruikt om afspeellijsten te maken, bijvoorbeeld op een ander apparaat dat erop is aangesloten. Er moeten afspeellijsten worden gemaakt en andere instellingen moeten worden gedaan om het afspelen op aangesloten apparaten mogelijk te maken.

Een hoofdtelefoon aansluiten

Bedradingsschema

Terwijl u een hoofdtelefoon draagt, moet u deze niet aansluiten of loskoppelen of het apparaat in- of uitschakelen.
Dit kan leiden tot een plotseling hard geluid dat uw gehoor kan beschadigen.
Zet het volume altijd op het minimum (−∞ dB) voordat u een hoofdtelefoon opzet.

Upconversion

De conversiefunctie kan worden gebruikt wanneer digitale audio wordt ingevoerd (CD, NET*, Bluetooth, OPT1, OPT2, COAX).

• Tijdens MQA-weergave wordt 4Fs-upconversie gebruikt, ongeacht de instelling.

  Druk op de UPCONVERT button (knop UPCONVERT) om de huidige instelling weer te geven.Druk er nogmaals op om de upconversie-instelling te wijzigen.
  *Voor het afspelen van USB-flashstations stelt u de ingangsbron in op NET.


Weergavevoorbeeld

OFF
Upconversie vindt niet plaats.
Het originele ingangssignaal wordt direct naar de D/A-converter gestuurd.

DSD
2Fs
4Fs
8Fs
De weergegeven upconversie zal worden gebruikt.
De relaties tussen ingangssamplingfrequenties en samplingfrequenties na upconversie zijn als volgt.

Ingangsbron	Upconversie-instelling
Ingangssamplingfrequentie	OFF	2Fs	4Fs	8Fs	DSD
	Samplingfrequentie na upconversie
[kHz]	[kHz]				[MHz]
32	32	64	128	256	8.0
44.1	44.1	88.2	176.4	352.8	11.2
88.2	88.2	88.2	176.4	352.8	11.2
176.4	176.4	176.4	176.4	352.8	11.2
352.8	352.8	352.8	352.8	352.8	11.2
48	48	96	192	384	12.2
96	96	96	192	384	12.2
192	192	192	192	384	12.2
384	384	384	384	384	12.2
DSD [MHz]	[MHz]				[MHz]
2.8	2.8	2.8	2.8	2.8	2.8
5.6	5.6	5.6	5.6	5.6	5.6

Deze waarden worden niet geconverteerd.

Weergave

Wanneer het apparaat wordt ingeschakeld

Nadat berichten zoals hierboven verschijnen, wordt de ingangsbron op het display weergegeven.

Informatie over de ingangsbron

Het informatiescherm van de ingangsbron verschijnt na het inschakelen van het apparaat en na ongeveer 10 seconden zonder bediening op een instellingenscherm.

Weergavevoorbeeld

• Door aan de VOLUME knob (VOLUME-knop) te draaien, verandert het volume en het volume verschijnt rechts van de status van het ingangssignaal.

Naam van de ingangsbron

Dit toont de naam van de geselecteerde bron.
De namen op het display komen overeen met de geselecteerde connectoren als volgt.
CD
CD-speler in dit apparaat
NET
ETHERNET-poort, USB-poort
COAX
RCA COAXIAL digitale audio-ingangsconnector
OPT1
Optische digitale audio-ingangsconnector 1
OPT2
Optische digitale audio-ingangsconnector 2
LINE
Analoge audio-ingangsconnectoren

• Bij gebruik van Bluetooth wordt de naam van het aangesloten apparaat weergegeven.

Status van het ingangssignaal

Dit toont de signaalstatus van de ingangsbron.
UNLOCK! (ONTGRENDELD!)
Het apparaat kan niet synchroniseren met het ingangssignaal.
NOT AUDIO! (GEEN AUDIO!)
Er wordt een signaal ontvangen met een formaat dat niet kan worden afgespeeld.
NETWORK! (NETWERK!)
De ingangsbron is NET, maar het apparaat is niet verbonden met een netwerk.
READY (KLAAR)
De ingangsbron is NET en is verbonden, maar er wordt geen audiosignaal ontvangen.
WAV 44k
DSD 2.8M
DSD 5.6M
FLAC96k, enz.
Dit zijn afkortingen van het type ingangssignaal en de samplingfrequentie.
SBC
AAC
aptX
LDAC
Wanneer de ingangsbron Bluetooth is, worden afkortingen van het codec-type en de samplingfrequentie weergegeven.

Volume-weergave

De volume-instelling die wordt weergegeven, wordt vergroot wanneer u aan de VOLUME knob (VOLUME-knop) van dit apparaat draait.

Weergavevoorbeeld

Basisbediening

1. Schakel de aangesloten ingangsbronnapparaten in.
2. Schuif de POWER switch (POWER-schakelaar) naar de ON-positie (AAN-positie) om het apparaat in te schakelen.

3. Draai aan de SOURCE knob (BRON-knop) om een ingangsbron te selecteren.

   De ingangsbronnen worden in de volgende volgorde weergegeven

   • U kunt ook de knoppen voor ingangsselectie op de afstandsbediening gebruiken.
   • Als het ingangssignaal geen digitaal audiosignaal is of een audio-signaalformaat is dat niet wordt ondersteund door dit apparaat, zoals Dolby Digital of DTS, verschijnt "NOT AUDIO!" (GEEN AUDIO!) op het scherm en wordt er geen audio uitgevoerd. Stel de digitale uitgang van het aangesloten apparaat in op PCM-audio-uitgang.
   • Om NET of de USB-poort te gebruiken, installeert u de speciale app op een iPad of ander apparaat en verbindt u deze met hetzelfde netwerk als dit apparaat.
4. Start het afspelen op het bronapparaat.
   Raadpleeg de bedieningshandleiding van dat apparaat.
   • CD- en Bluetooth-bediening worden in latere delen van deze handleiding uitgelegd.
5. Speel de bron af en pas vervolgens het volume aan door aan de VOLUME knob (VOLUME-knop) te draaien.

   • Het scherm voor de volume-instelling verschijnt.

Automatische energiebesparingsfunctie

Wanneer de automatische energiebesparingsfunctie is ingeschakeld, gaat dit apparaat automatisch in de stand-bymodus als er geen weergave is en het gedurende 30 minuten niet wordt bediend.

• Zelfs wanneer audio wordt afgespeeld, werkt de automatische energiebesparing ook als de VOLUME knob (VOLUME-knop) is ingesteld op een waarde waarbij geen geluid te horen is.

Het apparaat inschakelen vanuit de stand-bymodus

• Druk op de STANDBY/ON button (STANDBY-/AAN-knop) op de afstandsbediening.

• Druk op de ENTER button (ENTER-knop) aan de voorkant van het apparaat.


Dimmer

Elke keer dat u op de DIMMER button (DIMMER-knop) op de afstandsbediening drukt, verandert de helderheid van het scherm als volgt.

Weergave dempen

Als u het volume van dit apparaat tijdelijk wilt dempen, drukt u op de MUTE button (MUTE-knop) op de afstandsbediening.
Druk nogmaals op de MUTE button (MUTE-knop) op de afstandsbediening om terug te keren naar het vorige volumeniveau.

• Wanneer het geluid is gedempt, wordt het dempen opgeheven door het volume aan te passen.

Niveaumeters

Druk op de METER button (METER-knop) op de afstandsbediening om de helderheid van de niveaumeter te wijzigen en de meters in en uit te schakelen.

Naar cd's luisteren

1. Draai de SOURCE-knop om CD te selecteren.

   • U kunt ook de CD-knop op de afstandsbediening gebruiken.
2. Druk op de knop om de lade te openen/sluiten ().

3. Plaats een schijf op de lade met de gelabelde zijde naar boven.

   • Plaats niet meer dan één schijf tegelijk op de lade.
   • Als de lade gesloten is terwijl een schijf zich buiten de middelste geleiders bevindt, kan de schijf vast komen te zitten en de lade mogelijk niet meer openen. Zorg ervoor dat u schijven altijd binnen de geleiders in het midden van de lade plaatst.
   • Forceer de lade niet met de hand tijdens het openen of sluiten.
4. Druk op de knop om de lade te openen/sluiten () om deze te sluiten.


   Wees voorzichtig dat uw vingers niet bekneld raken wanneer de lade sluit.
   "TOC READ" verschijnt op het display en het apparaat begint de schijf te lezen.
   • Het apparaat heeft enige tijd nodig om de schijf te laden.
     Wacht tot het totale aantal nummers en de totale afspeeltijd op het display verschijnen.

Wanneer het lezen voltooid is, ziet het display er als volgt uit.

Voorbeeld van display

• "NO DISC" (geen schijf) verschijnt als er geen schijf is geladen.
• "DISC!" (schijf!) verschijnt als er een schijf is geladen die niet kan worden afgespeeld.

5. Druk op de afspeel-/pauzeknop (/).

   Het afspelen begint vanaf het eerste nummer.
   Voorbeeld van display


Naar een nummer springen om ernaar te zoeken

Gebruik de knoppen overslaan (/) om naar het vorige of volgende nummer te springen. Blijf drukken tot het gewenste nummer is geselecteerd.

• Druk tijdens het afspelen eenmaal op de knop om terug te keren naar het begin van het huidige nummer. Druk herhaaldelijk op de knop om terug te keren naar een eerder nummer.

Een deel van een nummer zoeken

Druk tijdens het afspelen minstens één seconde op een knop overslaan (/) tot het vooruit/achteruit zoeken start. Wanneer u het punt hebt gevonden waar u naar wilt luisteren, drukt u op de afspeel-/pauzeknop (/).

Draadloze Bluetooth^®-technologie

Opmerkingen over Bluetooth^®

Wanneer u dit apparaat gebruikt met een mobiele telefoon of andere Bluetooth-apparaten, mogen deze niet meer dan ongeveer 10 m van elkaar verwijderd zijn. Afhankelijk van de gebruiksomstandigheden kan de effectieve transmissieafstand echter korter zijn.
Draadloze communicatie met elk apparaat dat draadloze Bluetooth-technologie ondersteunt, wordt niet gegarandeerd.
Raadpleeg de bedieningshandleiding van dat apparaat of neem contact op met de winkel waar u het hebt gekocht om de compatibiliteit tussen dit apparaat en een ander apparaat dat draadloze Bluetooth-technologie ondersteunt, vast te stellen.

Profielen

Dit apparaat ondersteunt de volgende Bluetooth-profielen.

• A2DP (Advanced Audio Distribution Profile)
• AVRCP (Audio/Video Remote Control Profile)

Om audio te verzenden via draadloze Bluetooth-transmissie, moet het Bluetooth-apparaat A2DP ondersteunen.
Om het afspelen op het Bluetooth-apparaat te regelen, moet het AVRCP ondersteunen.
Zelfs als een Bluetooth-apparaat dezelfde profielen ondersteunt, kunnen de functies ervan verschillen afhankelijk van de specificaties.

Codecs

Dit apparaat ondersteunt de volgende codecs. Het selecteert automatisch een ervan tijdens de audio-overdracht.

• SBC
• AAC
• Qualcomm® aptX™ audio
• LDAC

Het apparaat selecteert de juiste codec die moet worden gebruikt op basis van de codec-compatibiliteit van het andere Bluetooth-apparaat en de communicatieomstandigheden.

LDAC is een audiocoderingstechnologie ontwikkeld door Sony waarmee de overdracht van audio-inhoud met hoge resolutie (Hi-Res) mogelijk is, zelfs via een Bluetooth-verbinding.
In tegenstelling tot andere Bluetooth-compatibele coderingstechnologieën zoals SBC, werkt het zonder enige down-conversie van de Hi-Res Audio-inhoud* en staat het ongeveer drie keer meer gegevens toe** dan die andere technologieën om via een draadloos Bluetooth-netwerk te worden verzonden met een ongekende geluidskwaliteit, door middel van efficiënte codering en geoptimaliseerde packetization.
* exclusief inhoud in DSD-formaat
** in vergelijking met SBC (Subband Coding) wanneer de bitsnelheid van 990 kbps (96/48 kHz) of 909 kbps (88,2/44,1 kHz) is geselecteerd

OPMERKING

• U kunt de te gebruiken codec niet selecteren door bijvoorbeeld op een knop te drukken.
• Vanwege de kenmerken van draadloze Bluetooth-technologie zal het afspelen vanaf een Bluetooth-apparaat enigszins vertraagd zijn in vergelijking met het afspelen vanaf dit apparaat.

Inhoudsbescherming

Dit apparaat ondersteunt SCMS-T als een vorm van inhoudsbescherming bij het verzenden van audio, dus het kan beschermde audio afspelen.

Transmissiebeveiliging

Dit apparaat ondersteunt beveiligingsfuncties tijdens draadloze Bluetooth-transmissie in overeenstemming met de standaardspecificaties van Bluetooth, maar het garandeert de privacy van dergelijke transmissies niet. TEAC CORPORATION aanvaardt geen verantwoordelijkheid als er een informatielek optreedt tijdens draadloze Bluetooth-transmissie.

Koppelen met een ander Bluetooth-apparaat

Het is noodzakelijk om dit apparaat met een ander Bluetooth-apparaat te koppelen de eerste keer dat het wordt gebruikt en wanneer u voor het eerst verbinding maakt met een ander Bluetooth-apparaat.

1. Draai de SOURCE-knop om Bluetooth te selecteren.

   • Als er geen gekoppeld apparaat beschikbaar is, verschijnt "NO PAIRED DEVICE" (geen gekoppeld apparaat).
2. Schakel Bluetooth-transmissie in op het andere Bluetooth-apparaat.
3. Houd de ENTER-knop ingedrukt om de koppelingsmodus te openen.

   • "PAIRING" (koppelen) knippert tijdens het koppelen.
4. Selecteer "NR-7CD" (dit apparaat) op het andere Bluetooth-apparaat.
   Nadat dit apparaat de koppelingsmodus heeft geopend, koppelt u het vanaf het andere Bluetooth-apparaat.
   Raadpleeg de bedieningshandleiding van dat Bluetooth-apparaat voor meer informatie.
   Na de verbinding toont het display de ingangsbron.

Afspelen vanaf een Bluetooth-apparaat

• Koppel dit apparaat de eerste keer dat u het gebruikt en wanneer u het voor het eerst met een ander Bluetooth-apparaat wilt verbinden.
• Wanneer u koppelt of verbinding maakt met een ander Bluetooth-apparaat, moeten ze zich binnen een paar meter van elkaar bevinden. Als ze te ver uit elkaar staan, kan het koppelen en de verbinding daarna onmogelijk worden.

1. Draai de SOURCE-knop om Bluetooth te selecteren.

   • U kunt ook de Bluetooth-knop op de afstandsbediening gebruiken.
2. Schakel Bluetooth-transmissie in op het andere Bluetooth-apparaat.
3. Wanneer "SELECT DEVICE?" (apparaat selecteren?) verschijnt, drukt u op de ENTER-knop om Bluetooth-apparaten weer te geven die al zijn gekoppeld.
   De onderste regel van het display toont de naam van het laatst verbonden apparaat.
   LET OP
   Afhankelijk van het bronapparaat moet u mogelijk ook verbindingshandelingen uitvoeren op het bronapparaat.
   Als u geen succesvolle verbinding kunt maken, raadpleegt u de bedieningshandleiding van het bronapparaat.
   Voorbeeld van display

   • Draai de SOURCE-knop om de weergegeven apparaatnaam te wijzigen.
   • Het apparaat kan maximaal acht apparaatkoppelingen onthouden.
   • Als er geen gekoppeld apparaat beschikbaar is, ziet het display er als volgt uit.

     Houd de ENTER-knop ingedrukt om de koppelingsmodus te openen.
4. Druk op de ENTER-knop om verbinding te maken.
   • Als er meerdere gekoppelde apparaten zijn, draait u de SOURCE-knop om andere apparaten weer te geven. Wanneer de naam van het apparaat waarmee u verbinding wilt maken, wordt weergegeven, drukt u op de ENTER-knop.

Na de verbinding toont het display de ingangsbron.

Voorbeeld van display

• De eerste 8 tekens van de apparaatnaam worden weergegeven.
• Als er andere tekens dan Engelse letters en cijfers in de apparaatnaam voorkomen, wordt deze niet correct weergegeven.

LET OP
Ongeacht de verbindingsstatus van dit apparaat en het andere Bluetooth-apparaat, als de ingangsbron niet wordt weergegeven, start u zowel dit apparaat als het andere apparaat opnieuw op en verbindt u ze opnieuw.

5. Start het afspelen op het andere Bluetooth-apparaat.
   • Controleer of het volume op het andere Bluetooth-apparaat is verhoogd. Als u het volume op het afspeelapparaat niet verhoogt, wordt er mogelijk geen geluid van dit apparaat uitgevoerd.

OPMERKING
Houd de MENU-knop ingedrukt om een gekoppeld apparaat te wissen.

Instellingen

1. Druk herhaaldelijk op de MENU button (menuknop) om de instellingsitems weer te geven.

   De menu-items verschijnen in de volgende volgorde.

2. Draai aan de SOURCE knob (bronknop) om de instellingswaarde te wijzigen.

   • U kunt ook de omhoog en omlaag (, ) buttons (knoppen) op de afstandsbediening gebruiken.
   • De huidig ingestelde waarde wordt op het display weergegeven.
3. Wanneer u klaar bent met het wijzigen van de instellingen, drukt u herhaaldelijk op de MENU button (menuknop) om de input source (ingangsbron) opnieuw weer te geven.

   • Als er ongeveer 10 seconden geen handeling plaatsvindt, zal de input source (ingangsbron) opnieuw verschijnen.

PCM digitaal filter

Dit stelt het type digital filter (digitaal filter) in dat wordt gebruikt bij het converteren van PCM-signalen van digitaal naar analoog.

• Tijdens MQA-weergave wordt SDLY SLOW gebruikt, ongeacht de instelling.


OFF
Er wordt geen digital filter (digitaal filter) gebruikt.
FIR SHARP
Een FIR filter (FIR-filter) met een steile afval wordt gebruikt om signalen buiten de audioband scherp af te snijden.
FIR SLOW
Een FIR filter (FIR-filter) met een langzame afval wordt gebruikt om signalen buiten de audioband geleidelijk af te snijden.
SDLY SHARP
Een short delay filter (filter met korte vertraging) met een steile afval wordt gebruikt om signalen buiten de audioband scherp af te snijden.
SDLY SLOW
Een short delay filter (filter met korte vertraging) met een langzame afval wordt gebruikt om signalen buiten de audioband geleidelijk af te snijden.

Opmerking over het digital filter (digitaal filter) tijdens PCM-weergave
FIR-type digital filters (digitale filters van het FIR-type)
Dit type filter heeft een gevestigde reputatie op het gebied van geluidskwaliteit en heeft een tonale kwaliteit met zowel dichte, rijke geluidsgalmen als heldere geluidstransiënten.
SDLY-type digital filters (digitale filters van het SDLY-type)
Dit type filter heeft geen pre-echo in de impulsrespons en biedt een natuurlijke geluidsaanval en galm voor een tonale kwaliteit die dicht bij het origineel ligt.

DSD digitaal filter

Dit stelt het type digital filter (digitaal filter) in dat wordt gebruikt bij het converteren van DSD-signalen van digitaal naar analoog.

CUTOFF 50kHz
50kHz afsnijfrequentie
CUTOFF 150kHz
150kHz afsnijfrequentie

Helderheid display

Dit stelt de helderheid van het display in.

• Ongeacht de helderheidsinstelling zullen foutmeldingen echter altijd met normale helderheid worden weergegeven.

  DIMMER 3
  Normale helderheid
  DIMMER 2
  Iets gedimd
  DIMMER 1
  Nog meer gedimd
  DIMMER 0
  Uitgeschakeld
  • Het display blijft uitgeschakeld, zelfs wanneer het apparaat aan staat.

Werking levelmeter

Dit stelt de helderheid van de levelmeter in en schakelt de werking in en uit.

DIM3
Helderheid levelmeter: helder
Werking levelmeter: aan
DIM2
Helderheid levelmeter: iets gedimd
Werking levelmeter: aan
DIM1
Helderheid levelmeter: nog meer gedimd
Werking levelmeter: aan
DIM0
Helderheid levelmeter: uitgeschakeld
Werking levelmeter: aan
OFF
Helderheid levelmeter: uitgeschakeld
Werking levelmeter: uit

Automatische energiebesparingsfunctie

Dit apparaat heeft een automatic power saving function (automatische energiebesparingsfunctie).

• De automatic power saving function (automatische energiebesparingsfunctie) is ingeschakeld wanneer het apparaat nieuw uit de fabriek komt.

  OFF
  De automatic power saving function (automatische energiebesparingsfunctie) is uitgeschakeld.
  ON
  Als er gedurende ongeveer 30 minuten geen audio wordt afgespeeld, gaat het apparaat automatisch naar de stand-by modus.
  • Zelfs wanneer er audio wordt afgespeeld, zal de automatic power saving (automatische energiebesparing) ook werken als de VOLUME knob (volumeknop) is ingesteld op een waarde waarop geen geluid te horen is.

MQA (Master Quality Authenticated)

MQA is een bekroonde Britse technologie die het geluid van de originele masteropname levert. Het master MQA-bestand is volledig geauthenticeerd en is klein genoeg om te streamen of te downloaden.
Bezoek mqa.co.uk voor meer informatie.

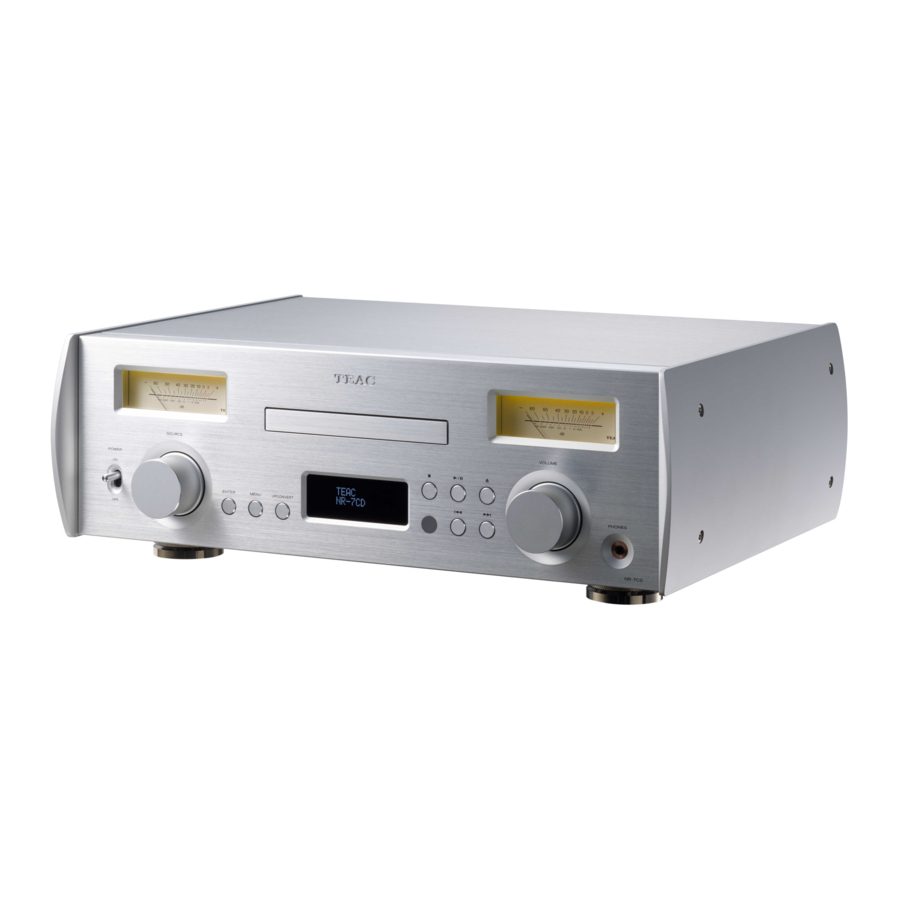

De NR-7CD bevat MQA-technologie, waarmee u MQA-audiobestanden en -streams kunt afspelen en het geluid van de originele masteropname kunt leveren.
'MQA' of 'MQA.' geeft aan dat het product een MQA-stream of -bestand decodeert en afspeelt, en duidt op herkomst om ervoor te zorgen dat het geluid identiek is aan dat van het bronmateriaal. "MQA." geeft aan dat het een MQA Studio-bestand afspeelt, dat in de studio is goedgekeurd door de artiest/producer of is geverifieerd door de auteursrechthebbende.

• Dit apparaat kan MQA-streams en -bestanden alleen decoderen wanneer de afspeelbron NET is.

Display example during MQA playback (Voorbeeld van weergave tijdens MQA-weergave)

Probleemoplossing

Als u een probleem met het apparaat ondervindt, neem dan even de tijd om de volgende informatie te bekijken voordat u service aanvraagt. Als het nog steeds niet correct werkt, neem dan contact op met de winkel waar u het apparaat hebt gekocht.

Algemeen

Het apparaat gaat niet aan.

• Controleer of het netsnoer volledig in het stopcontact is gestoken. Als het stopcontact is geschakeld, controleer dan of de schakelaar in de ON-stand staat.
• Sluit een ander elektrisch apparaat aan op het stopcontact om te controleren of het stroom levert.
• Als de automatic power saving function (automatische energiebesparingsfunctie) ervoor heeft gezorgd dat het apparaat in de stand-by modus is gegaan, drukt u op de STANDBY/ON button (knop) van de afstandsbediening om het apparaat weer in te schakelen.

Er wordt geen geluid uitgevoerd.

• Pas de VOLUME knob (volumeknop) aan. Draai deze met de klok mee (naar rechts) om het volume te verhogen.
• Gebruik de SOURCE knob (bronknop) om de ingang te selecteren die is aangesloten op de bron die u wilt horen.
• Bevestig de aansluitingen met andere apparatuur opnieuw.

Er is een brommend geluid.

• Als een aansluitkabel zich in de buurt van een netsnoer, fluorescentielamp of een vergelijkbare bron van storing bevindt, vergroot dan de afstand tussen hen zoveel mogelijk.

Er komt geen geluid uit één kant van de hoofdtelefoon.

• Controleer of de hoofdtelefoonstekker volledig is ingestoken.

De geluidsuitvoer stopte plotseling.

• Warmte kan ervoor hebben gezorgd dat het beveiligingscircuit is geactiveerd.
  Zet de POWER switch (aan/uit-schakelaar) eenmaal op OFF en wacht enkele minuten voordat u het apparaat opnieuw start.

De levelmeterlampjes knipperen en er wordt geen geluid uitgevoerd.

• De + en − luidsprekerkabels zijn mogelijk kortgesloten. Schakel in dit geval het apparaat uit en controleer de luidsprekerkabelaansluitingen.

CD

Afspelen is niet mogelijk.

• Als de disc ondersteboven ligt, laadt u deze opnieuw met de gelabelde zijde naar boven.
• Als de disc vuil is, veegt u deze schoon.
• Als er een blanco disc is geladen, vervangt u deze door een disc met opnamen erop.
• Afhankelijk van de kwaliteit van de CD-R/CD-RW-disc en de opnameomstandigheden, is correct afspelen mogelijk niet mogelijk.
• Dit apparaat kan niet-gefinaliseerde CD-R/CD-RW-discs niet afspelen.

Het geluid hapert.

• Trillingen zorgen ervoor dat het geluid hapert. Installeer dit apparaat op een stabiele locatie.
• Als de disc vuil is, veegt u deze schoon.
• Gebruik geen discs die bekrast of gebarsten zijn.

Bluetooth-functie

Kan de apparaatnaam niet weergeven.

• Dit apparaat ondersteunt de weergave van symbolen of doublebyte characters (dubbele-byte-tekens), waaronder Japans en Chinees, niet. Gebruik alleen single-byte English letters (Engelse letters) en cijfers voor de namen van Bluetooth-apparaten die op dit apparaat zijn aangesloten.

Kan het aangesloten Bluetooth-apparaat niet wijzigen.

• Dit apparaat kan niet tegelijkertijd Bluetooth-verbindingen met meerdere Bluetooth-apparaten hebben.
  Om het apparaat dat via Bluetooth met dit apparaat is verbonden te wijzigen, beëindigt u de verbinding met het momenteel verbonden Bluetooth-apparaat voordat u verbinding maakt met een ander Bluetooth-apparaat.

Aangezien dit apparaat een microcontroller gebruikt, kunnen externe ruis en andere storingen ervoor zorgen dat het apparaat niet goed functioneert. Als dit gebeurt, trek dan het netsnoer eruit, wacht even en schakel het apparaat vervolgens weer in en start de bewerkingen opnieuw.

Standaardinstellingen herstellen

Terwijl u de MENU button (menuknop) ingedrukt houdt, zet u de POWER switch (aan/uit-schakelaar) op ON. Laat de MENU button (menuknop) los wanneer het bericht "SETUP CLEAR" verschijnt.

Nadat "SETUP CLEAR" een paar seconden is verschenen, is de initialisatie voltooid en verschijnen de volgende opstartschermen.

• De fabrieksinstellingen zijn de instellingswaarden die worden weergegeven in de schermafbeeldingen die worden gebruikt in de uitleg in deze handleiding.

LET OP

• Zet het apparaat niet in stand-by totdat het bovenstaande scherm verschijnt.
• Deze bewerking herstelt alle instellingen, inclusief netwerkinstellingen, naar hun standaardwaarden.

Specificaties

Versterker

Maximaal uitgangsvermogen

• Bij een voedingsspanning van 230 V:
  • 230 W + 230 W (10% vervorming, 1 kHz, 4 Ω)
  • 130 W + 130 W (10% vervorming, 1 kHz, 8 Ω)
• Bij een voedingsspanning van 120 V:
  • 210 W + 210 W (10% vervorming, 1 kHz, 4 Ω)
  • 130 W + 130 W (10% vervorming, 1 kHz, 8 Ω)

Nominaal uitgangsvermogen:

• 100 W + 100 W (0,07% vervorming, 1 kHz, 4 Ω)
• 60 W + 60 W (0,07% vervorming, 1 kHz, 8 Ω)

Toegestane luidsprekerimpedantie: 4–8 Ω
Totale harmonische vervorming: 0,008% (1 kHz, 8 Ω, 50 W)

Signaal-ruisverhouding

• LINE IN: 110 dB (IHF-A/LPF 20 kHz, 1kHz/2V-ingang)

Frequentierespons: 5 Hz – 100 kHz (+1/−3 dB)

Hoofdtelefoonversterker

3,5 mm stereo mini-jack: 1 (ondersteunt 4-polige afzonderlijke aardverbindingen)
Praktisch maximaal uitgangsvermogen: 500 mW + 500 mW (in 32 Ω)
Compatibel impedantiebereik: 16–600 Ω

Analoge audio-ingangen

RCA-connectoren: 1 paar (L/R)

• Ingangsimpedantie: 47 kΩ
• Ingangsgevoeligheid: 30 mV

CD

Ondersteunde schijftypes: CD, CD-R, CD-RW (12 cm, 8 cm)
Afspeelbestandformaat: CD-DA
Samplingfrequentie: 4,1 kHz
Kwantisatiebitdiepte: 16-bits

Digitale audio-ingangen

COAXIAL digitaal

• RCA-connector: 1 (0,5 Vpp, 75 Ω)

OPTICAL digitaal

• Vierkante (TOSLINK) connectoren: 2 (−24,0 tot −14,5 dBm piek)

USB-flashstation

• USB Type A-poort: 1 (USB 2.0-standaard)

LAN

• 1000BASE-T: 1

PCM-gegevenssamplingfrequentie

• COAXIAL digitaal: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• OPTICAL digitaal: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• USB-flashstation/netwerk: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz

Kwantisatiebitdiepte

• COAXIAL digitaal/OPTICAL digitaal: 16/24-bits

DSD-gegevenssamplingfrequentie

• COAXIAL digitaal/OPTICAL digitaal: 2,8 MHz (ondersteund met behulp van 176,4 kHz/24-bits DoP-transmissie)
• USB-flashstation/netwerk: 2,8/5,6 MHz

Bluetooth

Bluetooth-versie: 4.0
Uitgangsklasse: Klasse 2 (transmissieafstand zonder obstakels*: 10 m)
Ondersteunde profielen: A2DP, AVRCP
Ondersteunde A2DP-codecs: SBC, AAC, Qualcomm® aptX™ audio, LDAC
Ondersteunde A2DP-contentbescherming: SCMS-T
Maximaal aantal opgeslagen koppelingen: 8
*De transmissieafstand is een benadering. De transmissieafstand kan variëren afhankelijk van de omgeving en elektromagnetische golven.

Algemeen

Stroomvoorziening

• Model voor Europa: AC 220–240 V, 50/60 Hz
• Model voor de VS/Canada: AC 120 V, 60 Hz

Stroomverbruik

• Model voor Europa: 130 W
• Model voor de VS/Canada: 120 W

Stand-byvermogen: minder dan 0,5 W (in stand-bymodus)
Externe afmetingen (B × H × D, inclusief uitsteeksels): 442 mm × 152 mm × 345 mm (17 1/2" × 6" × 13 5/8")
Gewicht: 13,4 kg (29 5/8 lb)
Bedrijfstemperatuur: +5°C tot +35°C
Luchtvochtigheidsbereik bij gebruik: 5% tot 85% (geen condensatie)
Opslagtemperatuurbereik: −20°C tot +55°C

Meegeleverde items

Netsnoer × 1
Afstandsbediening (RC-1328) × 1
Batterijen voor afstandsbediening (AAA) × 2
Viltpads × 3
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

• De TEAC HR Streamer-gebruikershandleiding is te vinden op de TEAC Global Site (http://www.teac-global.com/).
• Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn bij benadering.
• Afbeeldingen in deze handleiding kunnen enigszins afwijken van productiemodellen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT HET ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.
De bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZING OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET TEAC VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT NIET VOORDAT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN ANDERE PROCEDURES DAN HIERIN SPECIFIEK BESCHREVEN, KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Installeer het apparaat niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Zorg ervoor dat er niet op het netsnoer kan worden gelopen en dat het niet bekneld kan raken, in het bijzonder bij de stekkers,gemaksstopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door kantelen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat neemt een nominaal niet-werkend vermogen af van het stopcontact wanneer de POWER- of STANDBY/ON-schakelaar niet in de AAN-stand staat.
• De netstekker wordt gebruikt als ontkoppelingsinrichting; de ontkoppelingsinrichting moet gemakkelijk te bedienen blijven.
• Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of iets dergelijks.
• Het apparaat moet zich dicht genoeg bij het stopcontact bevinden zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt bereiken.
• Als het product batterijen gebruikt (inclusief een batterijpakket of geïnstalleerde batterijen), mogen deze niet worden blootgesteld aan zonlicht, vuur of overmatige hitte.
• VOORZICHTIG voor producten die vervangbare lithiumbatterijen gebruiken: er bestaat explosiegevaar als een batterij wordt vervangen door een onjuist type batterij. Vervang deze alleen door hetzelfde of een gelijkwaardig type.

Producten met een constructie van klasse I zijn uitgerust met een netsnoer met een aardingsstekker. Het snoer van een dergelijk product moet worden aangesloten op een stopcontact met een beschermende aardingsaansluiting.
GEBRUIK IN DE VS/CANADA ALLEEN OP EEN VOEDING VAN 120 V.

Voorzorgsmaatregelen met betrekking tot batterijen
Misbruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of het bevlekken van nabijgelegen objecten. Lees en neem de volgende voorzorgsmaatregelen zorgvuldig in acht.

• Zorg ervoor dat u de batterijen met de juiste positieve () en negatieve () oriëntatie plaatst.
• Gebruik batterijen van hetzelfde type. Gebruik nooit verschillende soorten batterijen samen.
• Als de afstandsbediening lange tijd niet wordt gebruikt (langer dan een maand), verwijder dan de batterijen om lekkage te voorkomen.
• Als de batterijen lekken, veeg dan de lekkage in het batterijcompartiment weg en vervang de batterijen door nieuwe.
• Gebruik geen andere batterijtypes dan die welke zijn gespecificeerd. Meng geen nieuwe batterijen met oude of gebruik verschillende soorten batterijen samen.
• Verhit of demonteer batterijen niet. Gooi batterijen nooit in vuur of water.
• Vervoer of bewaar batterijen niet samen met andere metalen voorwerpen. De batterijen kunnen kortsluiten, lekken of exploderen.
• Laad een batterij nooit op, tenzij bevestigd is dat het een oplaadbaar type is.

Laserinformatie

Dit product bevat een halfgeleiderlasersysteem in de behuizing en is geclassificeerd als een "KLASSE 1 LASERPRODUCT".
Om te voorkomen dat u wordt blootgesteld aan de laserstraal, mag u niet proberen de behuizing te openen.

Laser:
Type:	EP-C101
Fabrikant:	GUANGDONG EVER BRIGHT GROUP CO.,LTD.
Laservermogen:	Minder dan 0,3 mW
Golflengte:	790 ±25 nm

Referenties

• App Store - Apple
• TEAC - Global Site
• TEAC - Global Site

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac NR-7CD - Handleiding geïntegreerde versterker

Beschikbare talen
