Teac AX-505 - Handleiding geïntegreerde versterker

Meegeleverde accessoires

Lees deze handleiding zorgvuldig door om de beste prestaties uit dit apparaat te halen. Bewaar hem na het lezen op een veilige plaats zodat u hem later nog eens kunt raadplegen.
Controleer of de doos alle meegeleverde artikelen bevat die hieronder worden weergegeven. Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze artikelen ontbreekt of tijdens het transport is beschadigd.
Netsnoer × 1
Afstandsbediening (RC-1332) × 1
Batterijen voor afstandsbediening (AAA) × 2
Gebruikershandleiding (dit document, inclusief garantie) × 1

Onderhoud

Veeg vuil van de bovenklep en andere oppervlakken van het paneel met een zachte doek die licht is bevochtigd met een verdund, neutraal reinigingsmiddel. Niet afvegen met chemische reinigingsdoeken, verdunner of andere chemische middelen. Dit kan het oppervlak beschadigen.
Voor uw veiligheid: haal het netsnoer uit het stopcontact voordat u gaat schoonmaken.

De TEAC Global-site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global-site:
http://teac-global.com/
Klik in het gedeelte TEAC Downloads op de gewenste taal om de websitepagina Downloads voor die taal te openen.

Voor gebruik

Voorzorgsmaatregelen bij de plaatsing

• Plaats het apparaat op een stabiele locatie in de buurt van het audiosysteem dat u ermee gaat gebruiken.
• Installeer dit apparaat niet op een locatie waar het heet kan worden. Dit omvat plaatsen die worden blootgesteld aan direct zonlicht of in de buurt van een radiator, verwarming, kachel of andere verwarmingsapparatuur. Plaats het bovendien niet bovenop een versterker of andere apparatuur die warmte genereert. Dit kan verkleuring, vervorming of storingen veroorzaken.
  Vermijd ook locaties die onderhevig zijn aan trillingen of blootgesteld aan overmatig stof, kou of vocht.
• Laat bij het installeren van dit apparaat een beetje ruimte (minstens 3 cm) tussen het apparaat en muren en andere apparaten, zodat de warmte goed kan worden afgevoerd.
  Als u het bijvoorbeeld in een rack plaatst, laat dan minstens 5 cm open boven het apparaat en minstens 10 cm open achter het apparaat. Als u deze ruimte niet vrijlaat, kan er warmte in het apparaat ontstaan, wat tot brand kan leiden.
• U kunt dit apparaat stapelen met een PD-501HR, NT-505 of andere apparaten uit de 501/503/505-serie. Als echter door warmte het beveiligingscircuit wordt geactiveerd en de geluidsuitvoer plotseling stopt, plaats dit apparaat dan bovenop, met voldoende afstand tussen het apparaat en muren en andere apparaten, om de warmteafvoer te verbeteren.
• Plaats geen cd's, cd-r's, cassettes, andere audioapparatuur of andere items die gevoelig zijn voor warmte bovenop het apparaat. Dit kan deze items beschadigen.
• Leg geen doek bovenop het apparaat en plaats het apparaat niet bovenop beddengoed of dikke tapijten. Dit kan ervoor zorgen dat het apparaat oververhit raakt en beschadigd raakt. o Verplaats het apparaat niet tijdens gebruik.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel staat vermeld. Raadpleeg een elektricien als u hierover twijfelt.
• Open de behuizing van het apparaat niet, omdat dit kan leiden tot schade aan de circuits of elektrische schokken kan veroorzaken. Neem contact op met uw dealer als er een vreemd voorwerp in het apparaat terechtkomt.
• Trek altijd rechtstreeks aan de stekker wanneer u de stekker uit het stopcontact haalt; trek nooit aan het snoer.

De afstandsbediening gebruiken

Voorzorgsmaatregelen voor gebruik
Misbruik van batterijen kan ertoe leiden dat ze scheuren of lekken, wat kan leiden tot brand, letsel of vlekken op nabijgelegen materialen. Lees de voorzorgsmaatregelen zorgvuldig en neem ze in acht.

• Richt de afstandsbediening tijdens het gebruik op de signaalontvanger van de afstandsbediening op de hoofdeenheid vanaf een afstand van maximaal 5 m. Plaats geen obstakels tussen de hoofdeenheid en de afstandsbediening.
• De afstandsbediening werkt mogelijk niet als de signaalontvanger van de afstandsbediening op het apparaat wordt blootgesteld aan direct zonlicht of fel licht. Probeer in dat geval het apparaat te verplaatsen.
• Houd er rekening mee dat het gebruik van deze afstandsbediening onbedoelde bediening van andere apparaten die kunnen worden bediend door infrarode stralen kan veroorzaken.

Batterijen plaatsen
Verwijder de klep van de achterkant van de afstandsbediening en plaats twee AAA-batterijen met hun / georiënteerd zoals weergegeven in de behuizing. Plaats de klep terug.

Wanneer batterijen vervangen
Als de vereiste afstand tussen de afstandsbediening en de hoofdeenheid kleiner wordt of als het apparaat niet meer reageert op de knoppen van de afstandsbediening, vervang dan beide batterijen door nieuwe.
Gooi de gebruikte batterijen weg volgens de instructies op de batterijen of de vereisten die zijn vastgesteld door uw plaatselijke gemeente.

Voorzorgsmaatregelen bij het aansluiten van luidsprekers

• Sluit de stekkers aan nadat alle aansluitingen zijn gemaakt.
• Lees de handleidingen van de apparaten die u aansluit zorgvuldig door en volg de instructies bij het maken van aansluitingen.
• Wanneer de linker- en rechteraarde worden gedeeld in een subwoofer met een ingebouwde versterker, is gebruik mogelijk niet mogelijk, afhankelijk van de aansluitomstandigheden.

LET OP

• Dit apparaat werkt met luidsprekers met nominale impedanties tussen 4 Ω en 8 Ω. Het gebruik van luidsprekers met impedanties van minder dan 4 Ω kan er met name toe leiden dat het beveiligingscircuit wordt geactiveerd en de geluidsuitvoer stopt. In sommige gevallen kan er zelfs schade optreden aan dit apparaat en de luidsprekers.
• De rode aansluiting van dit apparaat is positief () en de zwarte aansluiting is negatief (). Over het algemeen is de -draad van de luidsprekerkabel gemarkeerd om deze te onderscheiden van de -draad van de kabel. Sluit de gemarkeerde draad aan op de rode -aansluiting en de ongemarkeerde draad op de zwarte -aansluiting.
• Als het blootliggende uiteinde van een kerndraad in een luidsprekerkabel contact maakt met een andere kabel of aansluiting, kan er kortsluiting optreden.
• Zorg er nooit voor dat luidsprekerkabels kortsluiting veroorzaken.
• Om brom en ruis te voorkomen, bundel de kabels niet samen met het netsnoer of andere kabels.

Luidsprekers aansluiten

Luidsprekers aansluiten

1. Verwijder ongeveer een centimeter (1/2") isolatie van het uiteinde van de luidsprekerkabel en draai de kerndraden goed in elkaar.
2. Draai de aansluitkap tegen de klok in om deze los te maken.
3. Steek de draad in het gat in de aansluitklem en draai de aansluitkap met de klok mee om deze stevig aan te sluiten.

   • Sluit het zo aan dat geen van de draadisolatie de aansluiting raakt.
4. Controleer of de kabel stevig is vastgemaakt door voorzichtig aan de kabel te trekken.

Aansluiten met banaanstekkers
U kunt ook verbindingen maken met behulp van in de handel verkrijgbare banaanstekkers. Sluit eerst de banaanstekkers aan op de luidsprekerkabels en sluit vervolgens de stekkers aan op de aansluitingen.

• Houd de doppen vastgedraaid tijdens gebruik.
• Lees de instructies voor de banaanstekkers die u gebruikt zorgvuldig door.

LET OP
Opmerking over het Europese model
In overeenstemming met de Europese veiligheidsvoorschriften is het aansluiten van banaanstekkers op luidsprekeraansluitingen niet toegestaan op Europese modellen. De gaten waarin banaanstekkers kunnen worden gestoken, zijn afgedekt met zwarte doppen.
Sluit luidsprekers aan met blanke draden of spade-aansluitingen.
Als een zwarte dop losraakt van zijn aansluiting, plaats deze dan terug in de oorspronkelijke positie.

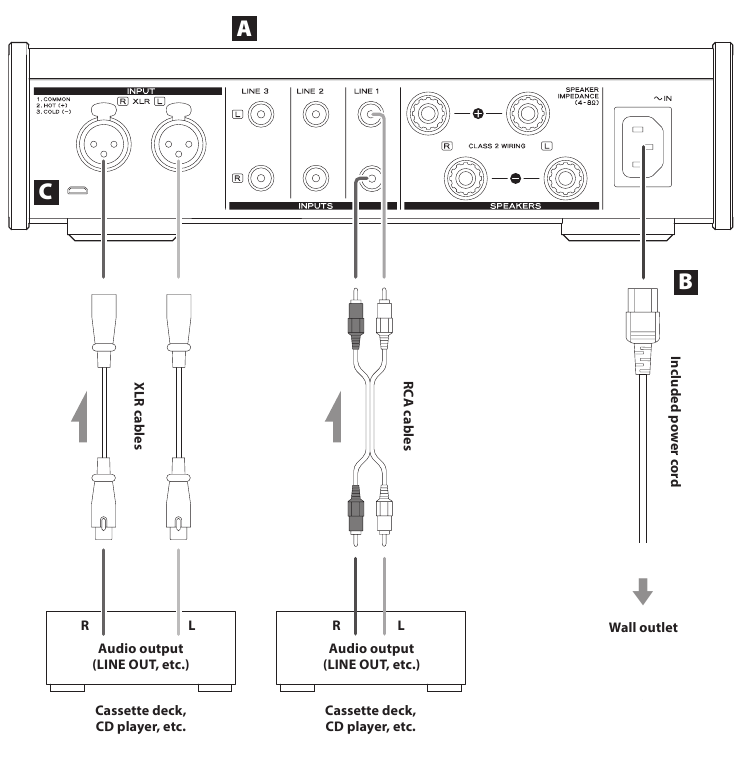

Aansluitingen

1. A Analoge audio-ingangsaansluitingen
   (LINE 1, LINE 2, LINE 3, XLR)
   Gebruik deze om stereo analoge audio in te voeren. Sluit de audio-uitgangsaansluitingen van een cassettedeck, cd-speler of andere audio-uitvoerapparatuur hierop aan.
   Sluit de R-ingangsaansluiting van dit apparaat aan op de R-uitgangsaansluiting van het audio-uitvoerapparaat en de L-ingangsaansluiting van dit apparaat op de L-uitgangsaansluiting van het andere apparaat.
   • De XLR-aansluitingen van dit apparaat zijn 2: HOT.
     Gebruik commercieel verkrijgbare audiokabels voor aansluitingen.
     LINE1: RCA-kabels
     LINE2: RCA-kabels
     LINE3: RCA-kabels
     XLR: XLR-kabels

1. Stroomingang (~IN)
   Sluit hier het meegeleverde netsnoer aan. Nadat alle andere aansluitingen zijn voltooid, sluit u de stekker van het netsnoer aan op een stopcontact.
   Gebruik geen ander netsnoer dan het netsnoer dat bij dit apparaat is meegeleverd. Het gebruik van andere netsnoeren kan leiden tot brand of elektrische schokken.
   Haal de stekker uit het stopcontact als u het apparaat lange tijd niet gebruikt.
   Voltooi alle andere aansluitingen voordat u de STANDBY/ON-schakelaar op ON zet.
   • Lees de handleidingen van de apparaten die u aansluit zorgvuldig door en volg de instructies bij het maken van aansluitingen.
   • Bundel aansluitkabels niet met netsnoeren. Dit kan ruis veroorzaken.
   • Sluit alle stekkers volledig aan.
2. Onderhoudspoort
   Deze wordt gebruikt voor onderhoud. Sluit niets aan op deze poort, tenzij u daartoe de opdracht krijgt van onze serviceafdeling.

Koptelefoon aansluiten

Sluit de hoofdtelefoon niet aan of los en zet het apparaat niet aan of uit terwijl u een hoofdtelefoon draagt.
Dit kan leiden tot een plotseling hard geluid dat uw gehoor kan beschadigen.
Zet het volume altijd op het minimum (−∞ dB) voordat u een hoofdtelefoon opzet.

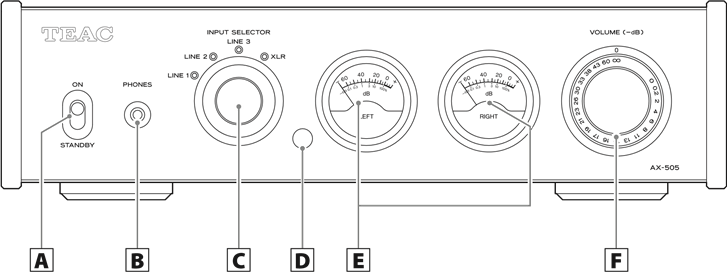

Onderdelen en functies van de hoofdeenheid

1. STANDBY/ON-schakelaar
   Gebruik deze om het apparaat in de stand-bymodus te zetten of in te schakelen.
2. PHONES-aansluiting
   Sluit hier een hoofdtelefoon aan met een 3,5 mm (1/8") stereo-ministekker.
   • Dit hoofdtelefoonversterkercircuit maakt gebruik van een vierpolige connector met onafhankelijke linker- en rechterkant voor aarding. Er kunnen gewone stekkers met 3 of 4 polen worden gebruikt.
   • Wanneer een hoofdtelefoon op dit apparaat is aangesloten, komt er geluid uit de PHONES-aansluiting, maar niet uit de SPEAKERS-aansluitingen aan de achterkant van het apparaat.


3. INPUT SELECTOR-knop
   Gebruik deze om de ingangsbron te selecteren. De indicatorlampjes voor de geselecteerde bron branden.
4. Afstandsbedieningssignaalontvanger
   Deze ontvangt signalen van de afstandsbediening. Richt de afstandsbediening op de afstandsbedieningssignaalontvanger wanneer u de afstandsbediening bedient.
5. Niveaumeters
   Deze geven de uitvoerniveaus weer.
6. VOLUME-knop
   Gebruik deze om het volume aan te passen. Draai naar rechts om het volume te verhogen en naar links om het volume te verlagen.

Het maximale volumeniveau is 0 en het minimale niveau is −∞ (negatieve oneindigheid). Voordat u de STANDBY/ON-schakelaar op ON zet, zet u de VOLUME-knop op de minimumwaarde (−∞). Als u dit niet doet, kan dit leiden tot plotseling harde geluiden die luidsprekers kunnen beschadigen en uw gehoor kunnen beschadigen.

Onderdelen en functies van de afstandsbediening

De RC-1332-afstandsbediening die bij de AX-505 wordt geleverd, kan zowel de AX-505- als de PD-501HR-eenheden bedienen. Alleen de knoppen die voor de AX-505 worden gebruikt, worden in dit document uitgelegd. Wanneer de hoofdeenheid en de afstandsbediening beide knoppen hebben met dezelfde functies, legt deze handleiding uit hoe u een van de knoppen gebruikt. De andere corresponderende knop kan op dezelfde manier worden gebruikt.

1. STANDBY/ON-knop
   Druk op deze knop om het apparaat in de stand-bymodus te zetten of in te schakelen.
2. Knoppen voor ingangsselectie
   Gebruik deze om de afspeelbron te selecteren.
3. METER-knop
   Druk op deze knop om de werking van de niveaumeter te wijzigen.
4. MUTE-knop
   Druk op deze knop om het geluid tijdelijk te dempen. Druk er nogmaals op om de geluidsweergave op het vorige niveau te herstellen. Houd ingedrukt om de demping te annuleren.
5. DIMMER-knop
   Gebruik deze om de helderheid van de ingangsbronindicatoren en niveaumeters te wijzigen. Druk op deze knop om door de helderheidsinstellingen te bladeren in de volgende volgorde.

6. VOLUME (+/−)-knoppen
   Gebruik deze om het volume aan te passen. Houd een VOLUME-knop ingedrukt om het volume continu te wijzigen.

Basisbediening

1. Minimaliseer het volume.
   Gebruik de VOLUME-knop of de VOLUME-knoppen op de afstandsbediening om het volume te minimaliseren.
   −∞ dB: Minimumvolume
   0 dB: Maximumvolume

2. Zet de STANDBY/ON-schakelaar op ON.
   De ingangsbronindicatoren knipperen en de dempingsfunctie wordt ingeschakeld. Wanneer de versterkerwerking is gestabiliseerd, gaan de indicatoren branden en wordt de dempingsfunctie uitgeschakeld.

3. Draai aan de INPUT SELECTOR-knop om de ingangsbron te selecteren.
   De ingangsindicator brandt voor de geselecteerde bron.

4. Bedien het afspeelapparaat.
   Raadpleeg de bedieningshandleiding van dat apparaat.
5. Pas het volume aan.
   Start het afspelen op de bron en gebruik de VOLUME-knop of de VOLUME-knoppen op de afstandsbediening om het volume aan te passen aan het optimale niveau.
   −∞ dB: Minimumvolume
   0 dB: Maximumvolume


Automatische energiebesparingsfunctie
Dit apparaat heeft een automatische energiebesparingsfunctie. Als de automatische energiebesparingsfunctie is ingeschakeld, gaat het apparaat automatisch in de stand-bymodus als er ongeveer 30 minuten geen audio-ingang is. U kunt de automatische energiebesparingsinstelling controleren door direct na het inschakelen van het apparaat naar de ingangsbronindicatoren te kijken. Automatische energiebesparingsfunctie ingeschakeld Een ingangsbronindicator knippert om de twee seconden. Automatische energiebesparingsfunctie uitgeschakeld Nadat alle ingangsbronindicatoren twee seconden hebben gebrand, knippert een ingangsbronindicator om de twee seconden.

Automatisch energiebesparing in- en uitschakelen

1. Druk op de STANDBY/ON-knop op de afstandsbediening om het apparaat in de stand-bymodus te zetten.
2. Houd de STANDBY/ON-knop op de afstandsbediening drie seconden ingedrukt.
   Het apparaat wordt ingeschakeld, alle ingangsbronindicatoren knipperen en de aan/uit-instelling verandert.


Afspeelgeluid dempen
Als u het volume van dit apparaat tijdelijk wilt dempen, drukt u op de MUTE-knop op de afstandsbediening.

• De ingangsbronindicatoren knipperen wanneer het afspelen is gedempt. Druk nogmaals op de MUTE-knop op de afstandsbediening om de demping te annuleren.


De werking van de niveaumeter wijzigen
Druk op de METER-knop op de afstandsbediening om door de instellingen voor de werking van de niveaumeter te bladeren.

• Wanneer de werking van de niveaumeter +20 dB is, is de naalduitslag groter dan normaal.

Standaardinstellingen herstellen
Nadat u het volume hebt geminimaliseerd, houdt u de MUTE-knop op de afstandsbediening minstens 3 seconden ingedrukt. De standaardwaarden worden hersteld nadat de ingangsbronindicatoren en niveaumeters knipperen en het apparaat opnieuw wordt opgestart.

Probleemoplossing

Als u een probleem met het apparaat ondervindt, neem dan even de tijd om de volgende informatie te bekijken voordat u service aanvraagt. Als het apparaat nog steeds niet goed werkt, neem dan contact op met de winkel waar u het apparaat hebt gekocht.

Algemeen

Het apparaat gaat niet aan

• Controleer of het netsnoer volledig in het stopcontact zit. Als het stopcontact geschakeld is, controleer dan of de schakelaar in de stand ON staat.
• Sluit een ander elektrisch apparaat aan op het stopcontact om te controleren of het stroom levert.

Er wordt geen geluid uitgevoerd

• Draai aan de VOLUME-knop (VOLUME) om het volume aan te passen. Draai de knop met de klok mee (naar rechts) om het volume te verhogen.
• Gebruik de INPUT SELECTOR-knop (INGANGSKEUZE) om de ingang te selecteren die is verbonden met de bron die u wilt horen.
• Controleer de aansluitingen met andere apparatuur opnieuw.

De afstandsbediening werkt niet

• Zet de STANDBY/ON-schakelaar (STANDBY/AAN) van het hoofdapparaat op ON voordat u de afstandsbediening gebruikt.
• Als de batterijen leeg zijn, vervang ze dan allebei door nieuwe.
• De afstandsbediening werkt niet als er een obstakel tussen de afstandsbediening en het hoofdapparaat staat.
  Richt de afstandsbediening op het midden van de afstandsbediening op het apparaat vanaf een afstand van minder dan 5 m.

Een televisietoestel of ander apparaat werkt verkeerd

• Sommige televisies die signalen van draadloze afstandsbedieningen kunnen ontvangen, kunnen door de afstandsbediening van dit apparaat verkeerd worden bediend.
  Als dit het geval is, schakel dan de andere apparaten uit wanneer u deze afstandsbediening gebruikt.

Er treedt ruis op

• Plaats het apparaat zo ver mogelijk van tv's, magnetrons en andere apparaten met een sterk magnetisch veld.

Er is een brommend geluid

• Als een aansluitkabel zich in de buurt van een netsnoer, een fluorescentielamp of een soortgelijke storingsbron bevindt, vergroot dan de afstand tussen de kabels zo veel mogelijk.

Er komt geen geluid uit één kant van de hoofdtelefoon

• Controleer of de stekker van de hoofdtelefoon volledig is ingestoken.

De niveaumeterlampjes knipperen en er wordt geen geluid uitgevoerd.

• De en luidsprekerkabels zijn mogelijk kortgesloten. Zet de STANDBY/ON-schakelaar op STANDBY en controleer de luidsprekeraansluitingen.

De geluidsuitvoer stopt plotseling en de niveaumeterlampjes knipperen.

• Het beveiligingscircuit is mogelijk geactiveerd vanwege een hoge temperatuur, overmatige belasting of een andere oorzaak. Zet de STANDBY/ON-schakelaar op STANDBY, controleer de stroom- en luidsprekeraansluitingen en wacht enkele minuten voordat u deze weer op ON zet. Als dit apparaat heet wordt, vergroot dan de ruimte tussen het apparaat en muren en andere apparaten om de warmteafvoer te vergroten.

Automatisch energiebesparing heeft ervoor gezorgd dat het apparaat in stand-by is gegaan.

• Zet de STANDBY/ON-schakelaar eenmaal op STANDBY en zet hem vervolgens weer op ON.

Specificaties

Versterker
Nominaal uitgangsvermogen. . . . . .. . . 115 W + 115 W
(4 Ω, 1 kHz, THD 0,8%)
70 W + 70 W
(8 Ω, 1 kHz, THD 0,8%)
Toegestane luidsprekerimpedantie. . . . . 4–8 Ω
Totale harmonische vervorming. . . . . . . 0,002%
(8 Ω, 1 kHz, 1 W, JEITA) S/N-verhouding (ingang kortgesloten)
LINE IN. . . . . . . . . . 110 dB
(8 Ω, 1 kHz, IHF-A)
Frequentierespons. .. . . . . 10 Hz – 50 kHz (−5 dB)
(8 Ω, 1 kHz, 1 W, JEITA)

Hoofdtelefoonuitgang
Connector. . . . 3,5 mm (1/8") 4-polige stereo mini-jack
Maximaal uitgangsniveau. . . . . . . . . 360 mW + 360 mW
(in 32Ω belasting, THD 10%, JEITA)
Frequentierespons. . . . . . . . . . . . . 5 Hz – 150 kHz (−3 dB)
Vervorming. . . . . . . . . . . . . . 0,003%
(30mW uitgang in 32Ω belasting, JEITA)
S/N-verhouding. . .. . . . . . . . 115 dB
Compatibel impedantiebereik. . . . . . . 16–600 Ω

Analoge ingangen
LINE-connectoren. . . . . . . 3 paren
Maximaal ingangsniveau. . . . . . 2,5 Vrms
Ingangsimpedantie. . . . .. 10 kΩ of meer
XLR-connectoren. . .. . 1 paar
Maximaal ingangsniveau. . . . . . . . 3 Vrms
Ingangsimpedantie. .. . . . . .10 kΩ of meer

Algemeen
Stroomvoorziening
Model voor Europa. . . . . . AC 220–240 V, 50/60 Hz
Model voor VS/Canada. . . AC 120 V, 60 Hz
Stroomverbruik
Modellen voor Europa en VS/Canada. . .. . . 56 W
Externe afmetingen (B × H × D, inclusief uitsteeksels)
290 × 81,2 × 264 mm (11 1/2" × 3 1/4" × 10 1/2")
Gewicht. . . . . . . . . . . . 4,2 kg
Werktemperatuurbereik. . . . . . . . +5°C tot +35°C
Werkvochtigheidsbereik. . . . . . 5% – 85% (geen condensatie)
Opslagtemperatuurbereik. . . . . . −20°C tot +55°C

Meegeleverde accessoires
Netsnoer × 1
Afstandsbediening (RC-1332) × 1
Batterijen voor afstandsbediening (AAA) × 2
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. o Gewicht en afmetingen zijn bij benadering.
• Illustraties in deze handleiding kunnen enigszins afwijken van de productiemodellen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, DEKSEL (OF ACHTERKANT) NIET VERWIJDEREN. GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. ONDERHOUD OVERLATEN AAN GEKWALIFICEERD ONDERHOUDS­PERSONEEL.
De bliksemschicht met pijlpunt binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat hoort.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, STEL DIT APPARAAT NIET BLOOT AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER ZIJN GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.

• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE WINKEL WAAR U HET APPARAAT HEEFT GEKOCHT OM EEN SERVICEVERWIJZING TE KRIJGEN. GEBRUIK HET PRODUCT NIET TOT HET IS GEREPAREERD.

• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN PROCEDURES ANDERS DAN HIERIN GESPECIFICEERD, KAN RESULTEREN IN GEVAARLIJKE BLOOTSTELLING AAN STRALING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde stekker of de geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd, of die bij het apparaat wordt verkocht. Als er een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/het apparaat om letsel door omvallen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt nominaal niet-werkend vermogen van het stopcontact met de POWER- of STANDBY/ON-schakelaar niet in de AAN-stand.
• De netstekker wordt gebruikt als scheidingsinrichting; de scheidingsinrichting moet gemakkelijk bedienbaar blijven.
•
  moet in acht worden genomen bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of soortgelijke unit.
• Het apparaat moet dicht genoeg bij het stopcontact worden geplaatst zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt bereiken.
• Als het product batterijen gebruikt (inclusief een batterijpakket of geïnstalleerde batterijen), mogen deze niet worden blootgesteld aan zonlicht, vuur of overmatige hitte.
•
  voor producten die vervangbare lithiumbatterijen gebruiken: er bestaat explosiegevaar als een batterij wordt vervangen door een onjuist type batterij. Vervang alleen door hetzelfde of een gelijkwaardig type.

Producten met een klasse I-constructie zijn uitgerust met een netsnoer dat een aardingsstekker heeft. Het snoer van een dergelijk product moet worden aangesloten op een stopcontact dat een beschermende aardingsaansluiting heeft.
IN DE VS/CANADA, ALLEEN GEBRUIKEN OP 120V VOEDING.

Voorzorgsmaatregelen met betrekking tot batterijen
Misbruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of vlekken op nabije dingen. Lees en neem de volgende voorzorgsmaatregelen zorgvuldig in acht.

• Zorg ervoor dat u de batterijen met de juiste positieve () en negatieve () oriëntatie plaatst.
• Gebruik batterijen van hetzelfde type. Gebruik nooit verschillende soorten batterijen samen.
• Als de afstandsbediening lange tijd niet wordt gebruikt (langer dan een maand), verwijder dan de batterijen om te voorkomen dat ze lekken.
• Als de batterijen lekken, veeg dan de lekkage in het batterijcompartiment weg en vervang de batterijen door nieuwe.
• Gebruik geen andere soorten batterijen dan gespecificeerd. Meng geen nieuwe batterijen met oude batterijen of gebruik verschillende soorten batterijen samen.
• Verhit of demonteer batterijen niet. Gooi batterijen nooit in vuur of water.
• Vervoer of bewaar batterijen niet met andere metalen voorwerpen. De batterijen kunnen kortsluiten, lekken of exploderen.
• Laad nooit een batterij op, tenzij is bevestigd dat het een oplaadbaar type is.

Het typeplaatje bevindt zich aan de onderkant van het apparaat, zoals hieronder weergegeven.

Referenties

• TEAC - Global Site

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

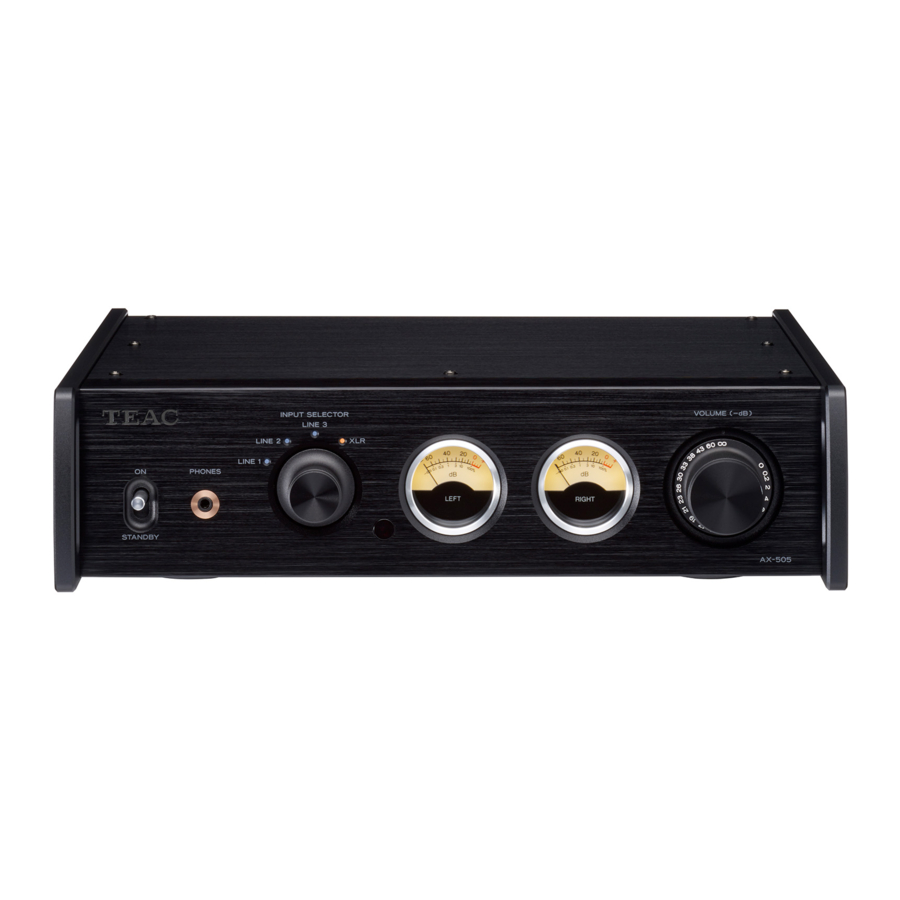

Download Teac AX-505 - Handleiding geïntegreerde versterker

Beschikbare talen
