De onderdelen herkennen

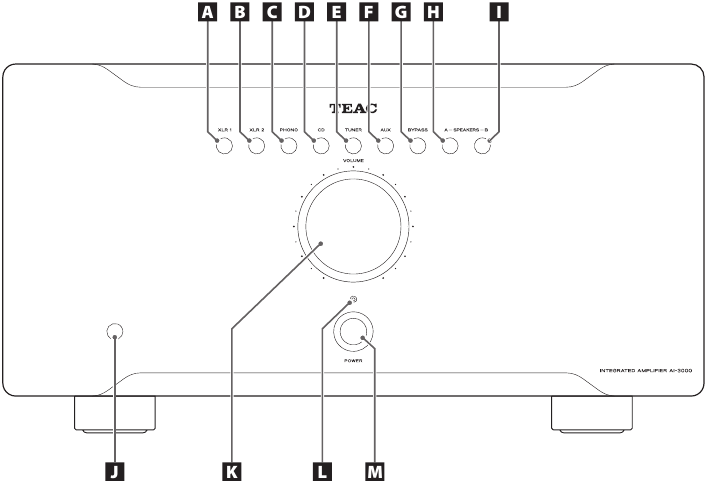

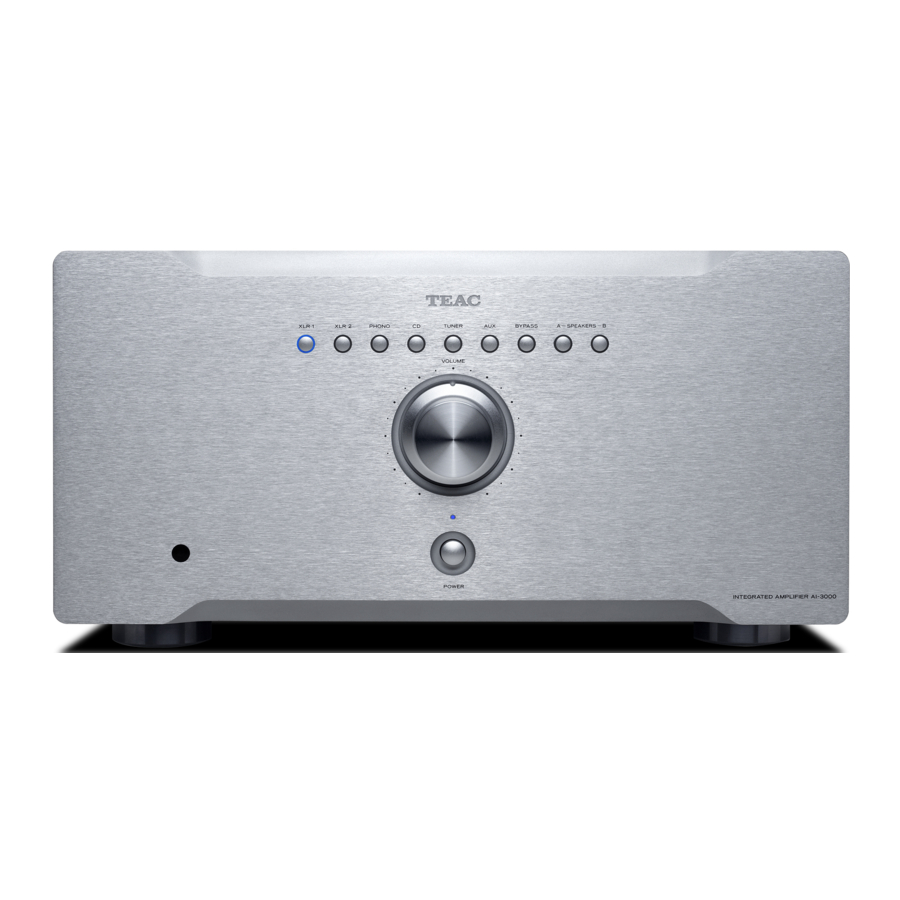

Voorpaneel

XLR1 signaalkiezer
XLR2 signaalkiezer
PHONO signaalkiezer
CD signaalkiezer
TUNER signaalkiezer
AUX signaalkiezer
BYPASS signaalkiezer
A SPEAKER-keuzeschakelaar (groep A)
B SPEAKER-keuzeschakelaar (groep B)
Afstandsbediening ontvanger
VOLUME-knop
POWER-indicator
POWER-knop

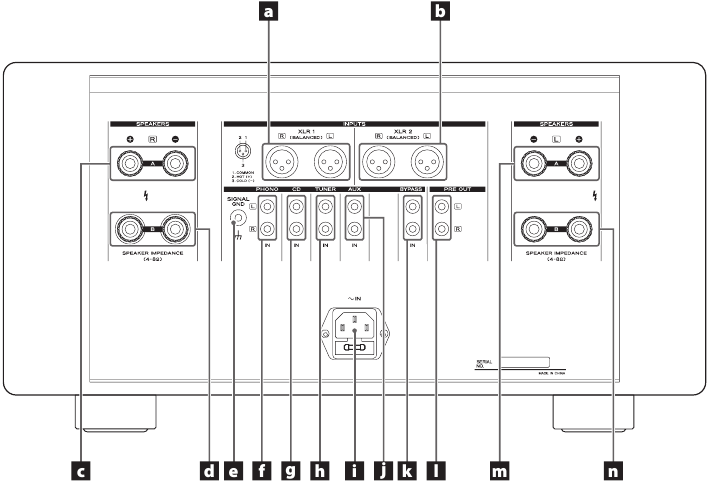

Achterpaneel

XLR1 signaalingangsklemmen
XLR2 signaalingangsklemmen
Rechterkanaal luidsprekeruitgangsklemmen (groep A)
Rechterkanaal luidsprekeruitgangsklemmen (groep B)
Aardingsklem
PHONO-signaalingangsklem
CD-signaalingangsklemmen
TUNER-signaalingangsklemmen
AC-stroomingang (met zekering)
AUX-signaalingangsklemmen
BYPASS-ingangsklemmen
PRE OUT-uitgangsklemmen
Linkerkanaal luidsprekeruitgangsklemmen (groep A)
Linkerkanaal luidsprekeruitgangsklemmen (groep B)

Afstandsbediening

MUTE
SPEAKER-keuzeschakelaar (groep A)
INPUT (Volgende ingangskeuzeschakelaar)
INPUT (Vorige ingangskeuzeschakelaar)
SPEAKER-keuzeschakelaar (groep B)
VOLUME +
VOLUME -
AMP

Het apparaat bedienen met behulp van de afstandsbediening

Druk op de AMP button op de afstandsbediening om over te schakelen naar de AMP-modus voordat u het apparaat bedient met behulp van de afstandsbediening.
Het effectieve bereik van de afstandsbediening is niet groter dan 10 m en een hoek van niet meer dan 30 graden.
Buttons die niet in het diagram van de afstandsbediening staan of worden genoemd, worden niet voor dit apparaat gebruikt. Het is normaal dat er geen reactie is wanneer u erop drukt.

Batterij installatie

Open het deksel van de afstandsbediening.
Plaats twee AAA-batterijen. Zorg ervoor dat de batterijen met de positieve en negatieve polen correct zijn geplaatst.
Sluit het deksel.

Basisbediening

Stroom AAN/UIT

Sluit het netsnoer en de signaalkabels aan op het apparaat.
Druk vervolgens op de POWER button op het voorpaneel om het apparaat in te schakelen (). De power indicator op het voorpaneel brandt en het apparaat bevindt zich nu in de normale bedrijfsmodus.
Om het apparaat uit te schakelen, drukt u op de POWER button op het voorpaneel. De button staat in de uit-stand () en de power indicator en uiteindelijk het apparaat zijn uitgeschakeld. Koppel het AC-netsnoer los van het stopcontact wanneer het apparaat gedurende langere tijd niet wordt gebruikt.

Ingang schakelen

Om over te schakelen naar de ingangspoort die u wilt gebruiken, drukt u op de bijbehorende signal selector button op het voorpaneel of de INPUT of button op de afstandsbediening. De bijbehorende indicator van de ingangsstatus gaat branden.

Volume aanpassen

U kunt de volume-instelling aanpassen met behulp van de VOLUME-knop op het voorpaneel van het apparaat.
Om het volume te verhogen, draait u de knop met de klok mee. Om het volume te verlagen, draait u de knop tegen de klok in.
U kunt ook de VOLUME + of – button op de afstandsbediening gebruiken om het volume aan te passen.
Gebruik de VOLUME-knop om het volume elke keer op het minimum in te stellen voordat u het apparaat uitschakelt om schade aan uw luidsprekers te voorkomen wanneer u het apparaat uit- en inschakelt.
Gebruik na het inschakelen van het apparaat de VOLUME-knop of de VOLUME + button op de afstandsbediening om het volumeniveau geleidelijk te verhogen.

Uitgangsbescherming

Wanneer de uitgang van de eindversterker overbelast is, wordt het relais van het beveiligingscircuit van de eindversterker losgekoppeld. Alle indicatoren op het paneel branden tegelijkertijd en het volume wordt automatisch verlaagd. Schakel op dit moment de stroom van het apparaat uit en elimineer elke oorzaak van overbelasting. Schakel het apparaat na ongeveer 5 minuten weer in om te controleren of het normaal werkt.

A/B SPEAKER-selectie

Druk op de A of B of beide speaker selectors op het voorpaneel of de afstandsbediening om A of B of beide luidsprekeruitgangen te kiezen. Als de A- of B-indicator rond de bijbehorende button op het paneel brandt, is de andere luidspreker UIT.

Dempen

Druk op de MUTE button op de afstandsbediening om de geluidsuitvoer van de aangesloten luidsprekersystemen te dempen.
Terwijl het geluid is gedempt, knippert de ring rond de geselecteerde ingangskeuzeschakelaar en de ring rond de geselecteerde luidsprekerkeuzeschakelaar op het voorpaneel.
Druk in de dempmodus nogmaals op de MUTE button op de afstandsbediening om terug te keren naar de normale afspeelmodus.

Probleemoplossing

Als u problemen ondervindt met het apparaat, neem dan even de tijd om deze tabel door te nemen voordat u reparaties aanvraagt. Als u nog steeds een probleem heeft, neem dan contact op met uw dealer of de klantenservice/technische ondersteuning van TEAC (vermeld op de achterkant).

Geen stroom

Controleer de aansluiting op het stopcontact. Controleer of de AC-bron geen geschakeld stopcontact is en dat, indien dit het geval is, de schakelaar is ingeschakeld. Zorg ervoor dat er stroom is naar het stopcontact door er een ander item, zoals een lamp of ventilator, op aan te sluiten.

Afstandsbediening werkt niet

Druk op de POWER switch van het hoofdapparaat om het in te schakelen.
Als de batterijen leeg zijn, vervang dan de batterijen.
Richt de afstandsbediening binnen het opgegeven bereik van 10 m rechtstreeks op het voorpaneel van het apparaat.
Verwijder eventuele obstakels tussen de afstandsbediening en het hoofdapparaat.

Geen geluid

Controleer de aansluiting op de versterker.
Controleer de werking van de versterker.
Dempen is geactiveerd. Druk op de MUTE button. Selecteer de juiste bron.
De uitgangsbescherming is geactiveerd. Schakel het apparaat uit, controleer op mogelijke oorzaken (bijv. kortgesloten luidsprekerkabels, aangesloten luidsprekers met een verkeerde impedantie) en los het probleem op. Wacht 5 minuten voordat u de stroom weer inschakelt.

Specificaties

Versterkergedeelte
Uitgangsvermogen:

200 W + 200 W (8 Ω)
300 W + 300 W (4 Ω)

Frequentiebereik: 10 Hz - 30 kHz (-0,5 dB)
Signaal-ruisverhouding: 102 dB (A-gewogen)
Totale harmonische vervorming: 0,01% of minder
Ingangsgevoeligheid: 280 mV/47 kΩ

Algemeen
Voeding

Europees model: AC 230 V, 50 Hz
USA/Canada model: AC 120 V, 60 Hz

Stroomverbruik (nominaal)

Europees model: 570 W
USA/Canada model: 380 W

Afmetingen (B x H x D): 435 x 230 x 520 mm
Gewicht: 31,3 kg
Bedrijfstemperatuur: +5˚C - +35˚C
Luchtvochtigheid tijdens bedrijf: 5% - 85% (geen condensatie)
Opslagtemperatuur: –10˚C - +55˚C

Accessoires
Stroomkabel x 1
Afstandsbediening x 1
AAA-batterij x 2
Garantiekaart x 1
Gebruiksaanwijzing x 1

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Gewicht en afmetingen zijn bij benadering.
Illustraties kunnen enigszins afwijken van de productiemodellen.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.
De bliksemflits met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

VERWIJDER DE EXTERNE BEHUIZING OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET TEAC VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT PAS ALS HET IS GEREPAREERD.
HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN PROCEDURES ANDERS DAN DE HIERIN SPECIFIEKE KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.

IN NOORD-AMERIKA ALLEEN GEBRUIKEN OP EEN VOEDING VAN 120 V.

Voorzorgsmaatregelen met betrekking tot batterijen
Verkeerd gebruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of vlekken op dingen in de buurt. Lees en neem de volgende voorzorgsmaatregelen zorgvuldig in acht.

Zorg ervoor dat u de batterijen met de juiste positieve (+) en negatieve (-) oriëntatie plaatst.
Gebruik batterijen van hetzelfde type. Gebruik nooit verschillende soorten batterijen samen.
Als de afstandsbediening lange tijd (langer dan een maand) niet wordt gebruikt, verwijder dan de batterijen om lekkage te voorkomen.
Als de batterijen lekken, veeg dan het lek in het batterijcompartiment weg en vervang de batterijen door nieuwe.
Gebruik geen andere batterijen dan de gespecificeerde types. Meng geen nieuwe batterijen met oude batterijen en gebruik geen verschillende soorten batterijen samen.
Verwarm of demonteer batterijen niet. Gooi batterijen nooit in vuur of water.
Vervoer of bewaar batterijen niet met andere metalen voorwerpen. De batterijen kunnen kortsluiten, lekken of exploderen.
Laad nooit een batterij op, tenzij is bevestigd dat het een oplaadbaar type is.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees deze instructies.
Bewaar deze instructies.
Neem alle waarschuwingen in acht.
Volg alle instructies op.
Gebruik dit apparaat niet in de buurt van water.
Reinig alleen met een droge doek.
Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmte roosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
Omzeil het veiligheidsdoel van de gepolariseerde of aardingsstekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een aardingsstekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, contactdozen en het punt waar ze uit het apparaat komen.
Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.
Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Het apparaat verbruikt nominaal niet-werkend vermogen van het stopcontact met de aan/uit-schakelaar of STANDBY/AAN-schakelaar niet in de AAN-stand.
De netstekker wordt gebruikt als ontkoppelingsinrichting, de ontkoppelingsinrichting moet gemakkelijk bedienbaar blijven.
Er moet voorzichtigheid worden betracht bij het gebruik van oortelefoons of hoofdtelefoons bij het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

Stel dit apparaat niet bloot aan druppels of spatten.
Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een soortgelijke unit.
Het apparaat moet zich dicht genoeg bij het stopcontact bevinden, zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt bereiken.
Als het product batterijen gebruikt (inclusief een batterijpakket of geïnstalleerde batterijen), mogen deze niet worden blootgesteld aan zonlicht, vuur of extreme hitte.
VOORZICHTIG voor producten die vervangbare lithiumbatterijen gebruiken: er bestaat explosiegevaar als een batterij wordt vervangen door een onjuist type batterij. Vervang alleen door hetzelfde of een gelijkwaardig type.

Producten met een klasseconstructie zijn uitgerust met een netsnoer met een aardingsstekker. Het snoer van een dergelijk product moet worden aangesloten op een stopcontact met een beschermende aarding.

Voordat u het apparaat gebruikt

Lees dit voor gebruik

Wees voorzichtig om letsel te voorkomen bij het verplaatsen van het apparaat vanwege het gewicht. Vraag indien nodig iemand om u te helpen.
Om gemakkelijk bekrast meubilair te beschermen, kunt u de viltjes die bij het apparaat zijn geleverd op de poten aanbrengen.
Aangezien het apparaat tijdens gebruik warm kan worden, moet u altijd voldoende ruimte rond het apparaat laten voor ventilatie. De ventilatiegaten mogen niet worden afgedekt. Zorg ervoor dat er minimaal 20 cm ruimte boven en minimaal 5 cm ruimte aan elke kant van het apparaat is. Plaats GEEN voorwerpen bovenop het apparaat.
De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel is afgedrukt. Raadpleeg een elektricien als u hierover twijfelt.
Kies de installatielocatie van uw apparaat zorgvuldig. Plaats het niet in direct zonlicht of in de buurt van een warmtebron. Vermijd ook locaties die onderhevig zijn aan trillingen en overmatig stof, hitte, kou of vocht.
Plaats het apparaat niet op een versterker of een ander apparaat dat warmte genereert.
Open de behuizing niet, omdat dit kan leiden tot schade aan de circuits of een elektrische schok. Als er een vreemd voorwerp in het apparaat komt, neem dan contact op met uw dealer of servicebedrijf.
Wanneer u de stekker uit het stopcontact haalt, trek dan altijd rechtstreeks aan de stekker en nooit aan het snoer.
Probeer het apparaat niet te reinigen met chemische oplosmiddelen, omdat dit de afwerking kan beschadigen. Gebruik een schone, droge doek.
Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.
Als er een tv in de buurt van het apparaat is ingeschakeld terwijl het apparaat ook is ingeschakeld, kunnen er lijnen op het tv-scherm verschijnen, afhankelijk van de frequentie van de tv-uitzending. Dit is geen storing van het apparaat of de tv. Als u dergelijke lijnen ziet, verplaatst u het apparaat en de tv verder uit elkaar.

Onderhoud

Als het oppervlak van het apparaat vuil wordt, veeg het dan af met een zachte doek of gebruik verdunde neutrale reinigingsvloeistof. Zorg ervoor dat u alle vloeistof volledig verwijdert. Gebruik geen thinner of alcohol, omdat deze het oppervlak van het apparaat kunnen beschadigen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
