NAD M10 Servicehandleiding

Inhoud

SPECIFICATIES

ALLE SPECIFICATIES ZIJN GEMETEN VOLGENS DE IHF 202 CEA 490-AR-2008 STANDAARD. THD IS GEMETEN MET BEHULP VAN EEN AP
AUX 0025 PASSIEF FILTER EN AES 17 ACTIEF FILTER.

ALGEMENE SPECIFICATIES

Continu uitgangsvermogen in 8 ohm en 4 ohm 100W (ref. 20 Hz-20 kHz bij nominale THD, beide kanalen aangestuurd)
THD (20 Hz – 20 kHz) < 0,03% (250 mW tot 100 W, 8 ohm en 4 ohm)
Signaal-ruisverhouding > 85 dB (A-gewogen, 500 mV ingang, ref. 1 W uit in 8 ohm)
Clipping vermogen > 130 W (bij 1 kHz 0,1% THD 8Rx2CH) > 230 W (bij 1 kHz 0,1% THD 4Rx2CH)
IHF dynamisch vermogen 8 ohm: 160 W
4 ohm: 300 W
Dempingsfactor > 190 (ref. 8 ohm, 20Hz tot 6,5kHz)
Frequentierespons ±0,6 dB (20 Hz - 20 kHz)
Toonregelingen Hoge tonen: ±6,0 dB bij 20 kHz, Bass: ±6,0dB bij 60 Hz
Kanaalscheiding >75 dB (1 kHz), >70 dB (10 kHz)
Ingangsgevoeligheid (voor 100 W in 8 ohm) Lijningang: 1,0 V, Digitale ingang: -6,2 %FS
Standby vermogen 0,5W

DAC-SECTIE

Ondersteunde audiobestandsformaten MP3, AAC, WMA, OGG, WMA-L, ALAC, OPUS
Hi-Resolution audioformaten MQA, DSD, FLAC, WAV, AIFF
Sampling rate tot 32 bit/192 kHz PCM
Bitdieptes 16 – 24

BluOS-SECTIE

Ondersteunde besturingssystemen Speelt muziek af van netwerkshares op de volgende desktop besturingssystemen: Microsoft Windows XP, 2000, Vista, 7, 8 tot actuele Windows besturingssystemen en Mac OS X versies
Gebruikersinterface mobiel besturingssysteem BluOS - Gratis Android en iOS App online beschikbaar in de Google Play en Apple App store
Ondersteunde clouddiensten* Amazon Alexa, Amazon Music, Spotify, TIDAL, Deezer, Qobuz, HDTracks, HighResAudio, Murfie, JUKE, Napster, Slacker Radio, KKBox, Bugs
Gratis internetradio* TuneIn Radio, iHeartRadio, Calm Radio, Radio Paradise
Bluetooth kwaliteit Bluetooth aptX HD ingebouwd
Bluetooth connectiviteit Tweerichtings (Ontvangen en Hoofdtelefoon modi)
Netwerkconnectiviteit Gigabit Ethernet RJ45, Wi-Fi 5

AFMETING EN GEWICHT

Afmetingen unit (B x H x D) 215 x 100 x 260 mm
8-1/2 x 3-15/16 x 10-1/4 inches
Verzendgewicht 5 kg (11 lbs)

*Sommige functies zullen beschikbaar komen via toekomstige software-updates
**Ondersteunde clouddiensten en gratis internetradio kunnen zonder kennisgeving worden gewijzigd.
***Bruto afmeting is inclusief voetjes en verlengde achterpaneel terminals.

Specificaties kunnen zonder kennisgeving worden gewijzigd.

ACHTERAANZICHT

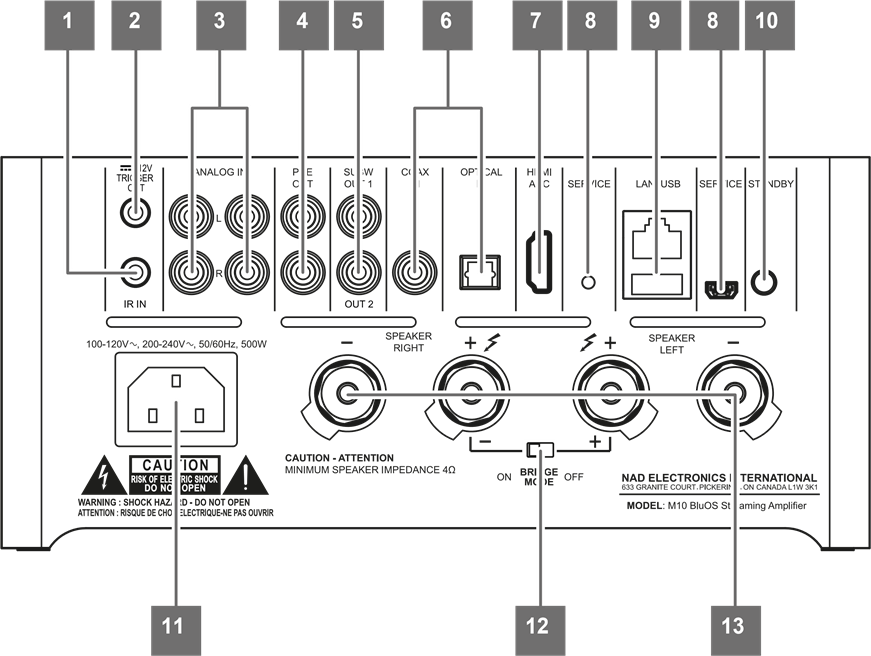

ACHTERAANZICHT

  1. IR IN
  2. +12V TRIGGER OUT
  3. ANALOG IN 1-2
  4. PRE OUT
  5. SUBW (SUBWOOFER) 1, 2
  6. OPTICAL IN/COAXIAL IN
  7. HDMI ARC
  8. SERVICE
  9. LAN/USB
  10. STANDBY BUTTON
  11. AC MAINS INPUT
  12. BRIDGE MODE
  13. SPEAKERS

BOVEN- EN VOORAANZICHT

BOVENAANZICHT - STATUSINDICATOR (NAD LOGO)

  • Deze indicator is amber wanneer de M10 in standby-modus staat.
  • Wanneer de M10 vanuit de standby-modus wordt ingeschakeld, verandert deze indicator van amber naar continu wit.

Tabel van de kleurknippercodes van de NAD-logo indicator en hun overeenkomstige beschrijvingen.

KNIPPERCODES BESCHRIJVING
Knipperend rood Upgrade modus
Knipperend rood Inschakelen, opnieuw opstarten, opstarten
Continu rood Kan niet opstarten; schijffout
Continu wit Indexeren
Continu wit Verbonden met netwerk - klaar voor gebruik met de Blu0S App

DISPLAY (TOUCHPANEL DISPLAY)

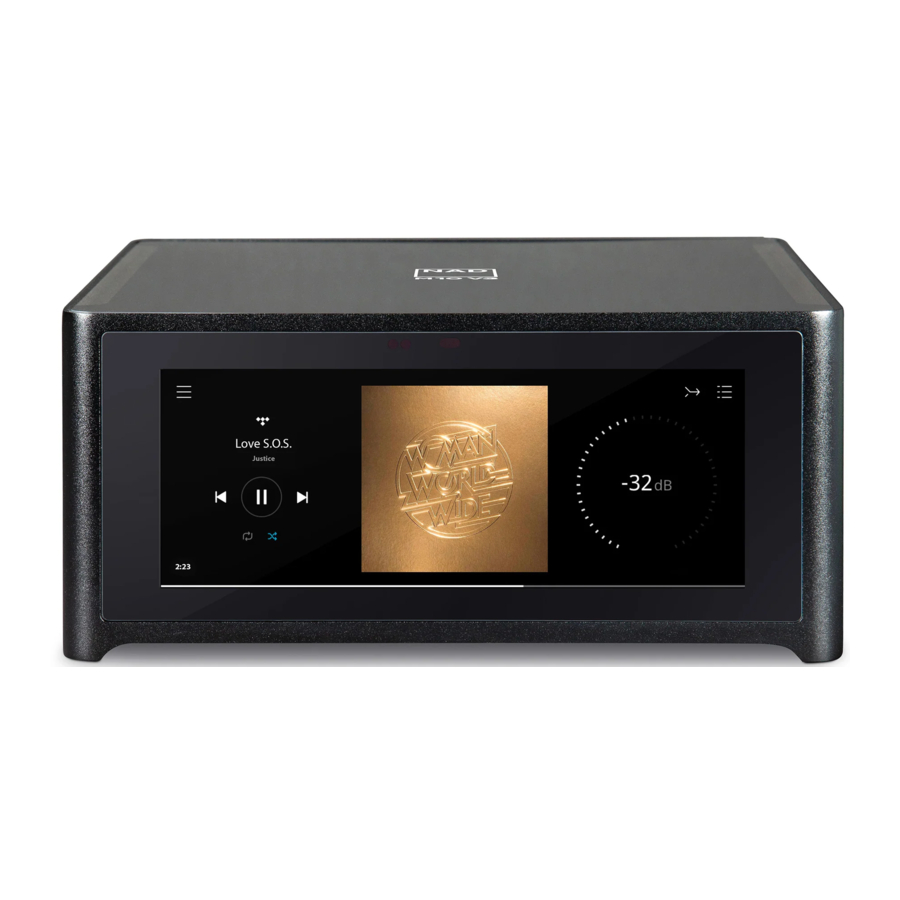

VOORAANZICHT - DISPLAY (TOUCHPANEL DISPLAY)

  • Geeft visuele informatie weer over de huidige muziek- of mediabron, instellingen of menu-opties.
  • Touchbedieningsfuncties worden ook weergegeven, afhankelijk van de geselecteerde menu-optie.

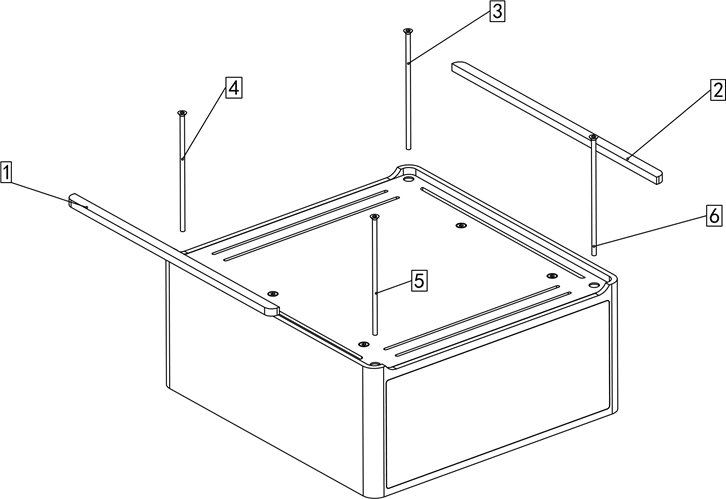

INSTRUCTIES VOOR DEMONTAGE

  • Verwijder de rubberen voetstrips 1~2 van de bodemplaat.
    Verwijder de 4 x lange schroeven 3~6 van de bodemplaat.
    Dan kan de unit worden geopend.
    INSTRUCTIES VOOR DEMONTAGE

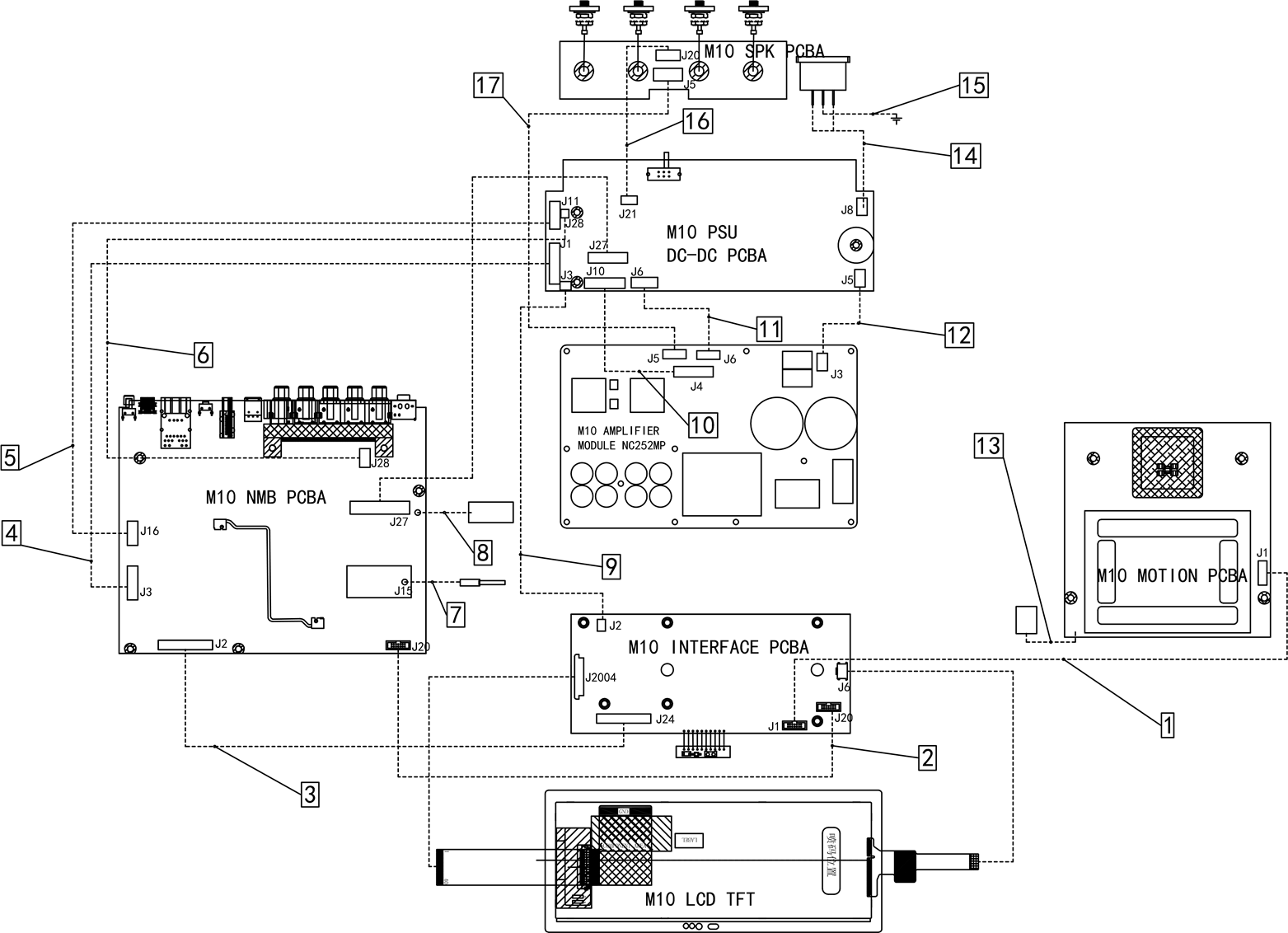

BEDRADINGSSCHEMA

BEDRADINGSSCHEMA

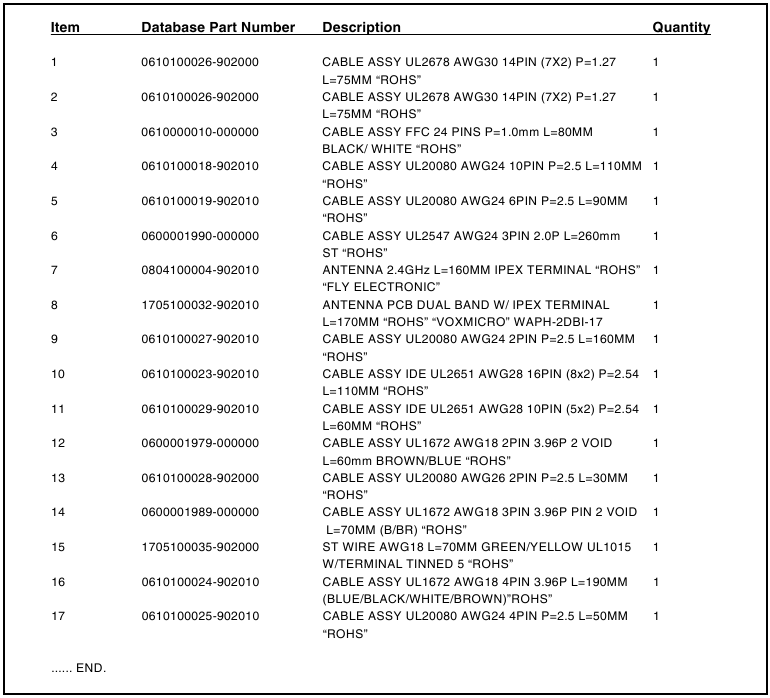

ONDERDELENLIJST BEDRADINGSSCHEMA

ONDERDELENLIJST BEDRADINGSSCHEMA

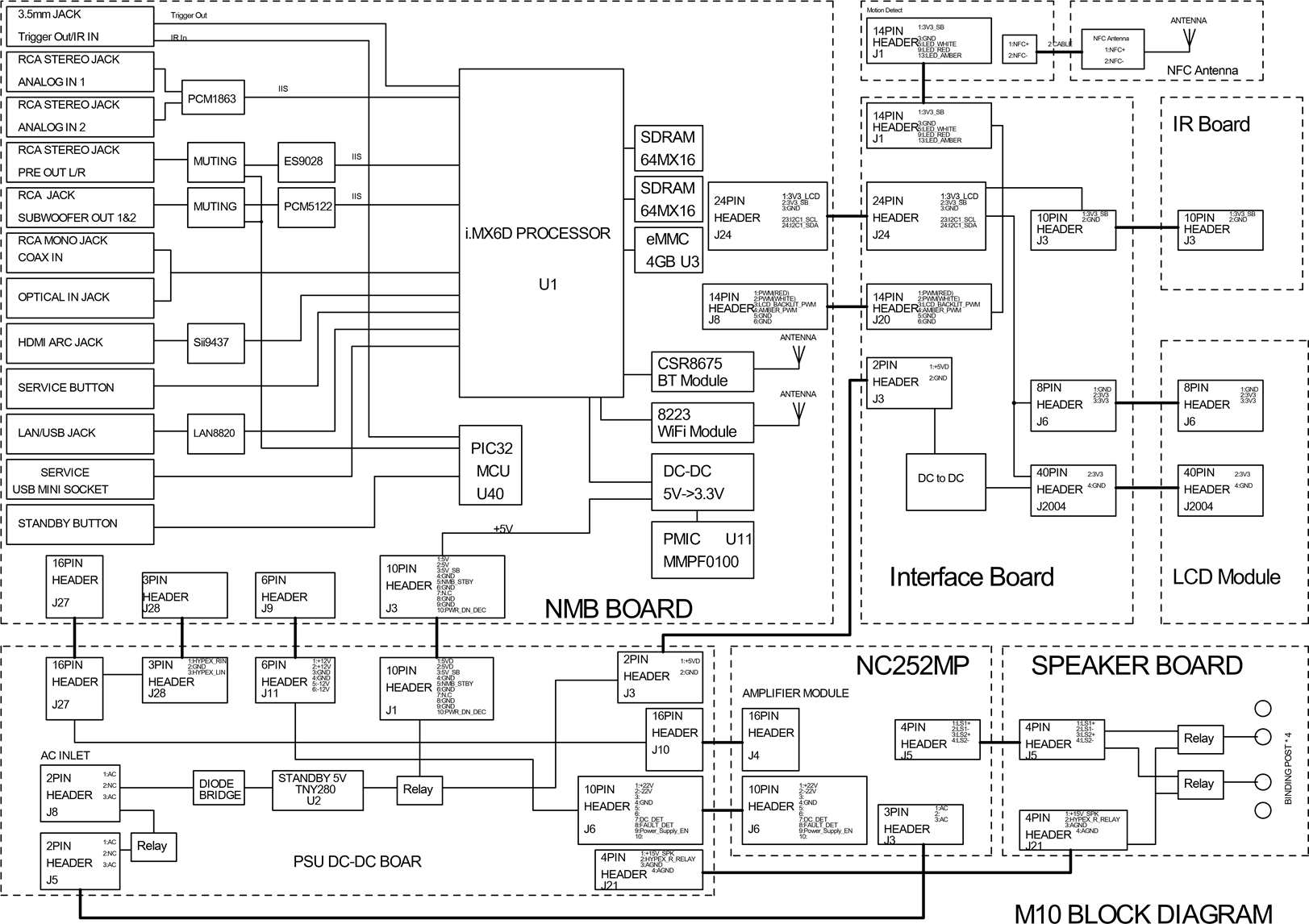

BLOKDIAGRAM

BLOKDIAGRAM

OPSTARTVOLGORDE

OPSTARTVOLGORDE

PROBLEEMOPLOSSING

Stroom gaat niet aan, logo LED's of LCD lichten niet op
  1. Controleer of de J3 kabel tussen het NMB-bord en het PSU-bord los zit.
  2. Controleer de spanning van pin 3 van J3 op het NMB-bord, deze moet +5Vdc zijn.
  3. Controleer of de zekering (F1) open is op het psu-bord
  4. Koppel de kabels tussen het PSU- en NCORE/NMB-bord los en lever vervolgens de AC (230V) aan het PSU-bord, controleer de spanning van C25 en C928, deze moet 320Vdc en 33Vdc zijn, controleer tot slot de spanning van J1 (deze moet 5Vdc zijn).
  5. Als de bovenstaande spanning correct is, controleer dan de impedantie voor de +5V_SB en +5VD van J3 op het NMB-bord naar GND, als de waarde normaal is en sluit vervolgens de kabels weer aan. Controleer de spanning van pin2 van U39 op het NMB-bord (deze moet +3.3Vdc zijn en controleer de frequentie van Y4.
  6. Als de bovenstaande spanningen en frequentie correct zijn, herprogrammeer dan de FW.
LCD licht niet op (maar unit kan wel aan)
  1. Controleer de LCD-helderheidsinstelling
  2. Controleer de spanning van J2 op het LCD-interfacebord, deze moet 5Vdc zijn.
  3. Als er 5Vdc is, controleer dan de frequentie van de PWM_B/L-pin, deze moet ~78.13KHz zijn.
  4. Controleer tot slot de LED -A van U7, deze moet +8.3Vdc zijn.
  5. Als de bovenstaande spanningen en frequentie correct zijn, is het probleem mogelijk de LCD-module.
Geen weergave op LCD (maar er is wel LCD-achtergrondverlichting)
  1. Controleer de verbinding tussen het NMB-bord en het LCD-interfacebord (bijv. J24 op het NMB-bord)
  2. Controleer de spanning van pin 1 van J24 (3.3V_LCD) en pin 2 van J24 (3.3V_SB) op het NMB-bord
Geen Trigger Out
  1. Controleer de spanning van het net +12_vcc (het is +12Vdc) en het net trigger_out1 (het is 3.3Vdc)
LCD licht niet op
  1. Herprogrammeer de FW via de Service-aansluiting. Als het niet kan worden opgelost, controleer dan de volgende punten:
  2. Controleer het Net +5V_SB (het is +5Vdc) en net+3.3V_SB van U39 op het NMB-bord.
  3. Controleer de frequentie van Y4 (het is 8MHz), controleer de spanning van pin51 van U40 (net NMB_STBY, het is 0V) en de pin 5 van J3 is +3.7Vdc op het NMB-bord, deze pin regelt het AAN en UIT zetten van het M2-relais. De PSU levert de belangrijkste +5VD aan het NMB-bord als het M2-relais AAN staat.
Geen output bij Power amp en Pre out (maar Logo LED's en LCD branden wel)
  1. Controleer het net HYPEX_ONOFF (het is 3.3V) op het NMB-bord, deze pin gaat naar Q1/Q4/Q2 en regelt vervolgens RL1 AAN en UIT. Dit relais regelt de AC-hoofdstroom naar NCORE (AMP-module)
  2. Controleer de +/-22V op pin1 en pin2 op het PSU-bord.
  3. Controleer de +/-12Vdc op de U1 en U3 op het PSU-bord
  4. Controleer de spanning op pin1 van J20 (het is +12V), pin 2 van J20 (het is 3.3v) op SPK (speak output board)
  5. Als de bovenstaande spanningen correct zijn, controleer dan het signaal op de DAC en PRE OUT sectie (zie het schema van NMB voor de PERIPH-ADC/PERIPH-DAC1/PERIPH-DAC2) en het M10 PSU schema.
Bridge heeft geen output
  1. Controleer of de spanning van het net +5VD(R16) +5VDC is op het PSU-bord, de schakelaar S2301 staat AAN, het net BRIDGE_MODE_DET is 5Vdc gaat naar pin24 van U1 op NMB, en vervolgens is het net HYPEX_L_RELY 3.3V om de RL4 te regelen en de eindversterker in brugmodus te laten werken.
Kan de muziek niet afspelen met flashgeheugenapparaten vanaf de USB A-aansluiting
  1. Controleer de spanning van het net #OC_VBUS_D4 (het is 3.3V) en het net USB_PWREN4 (het is 3.3V).
  2. Controleer de spanning op pin 1A van J5, deze moet 5V zijn.
  3. Als de bovenstaande spanningen correct zijn, controleer dan de frequentie (Y107) is 24MHz bij het plaatsen van flashgeheugenapparaten.

GOLFVORMEN BIJ SYSTEEMTEST & DEBUGGING

Golfvormen

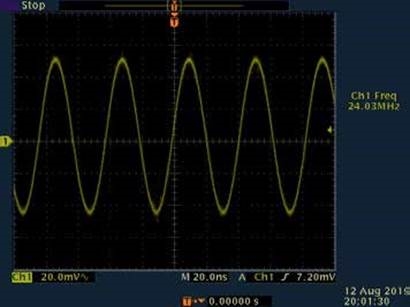

  1. Kristal Y1(24MHz) op NMB bord
    GOLFVORMEN BIJ SYSTEEMTEST&DEBUGGING - Deel 1

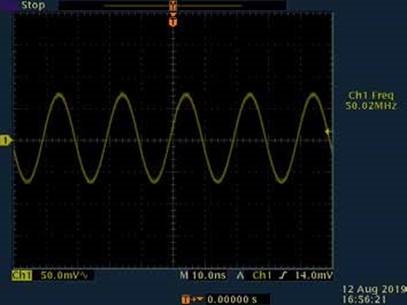

  2. Kristal Y2(50MHz) op NMB bord
    GOLFVORMEN BIJ SYSTEEMTEST&DEBUGGING - Deel 2.

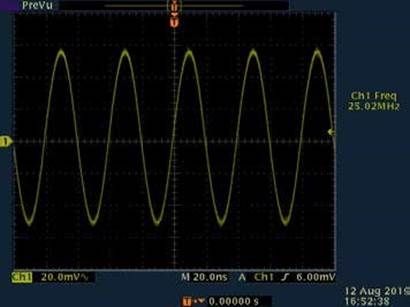

  3. Kristal Y3(25MHz) op NMB bord.
    GOLFVORMEN BIJ SYSTEEMTEST&DEBUGGING - Deel 3

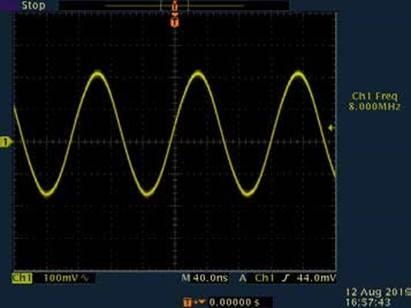

  4. Kristal Y4(8MHz) op NMB bord
    GOLFVORMEN BIJ SYSTEEMTEST&DEBUGGING - Deel 4

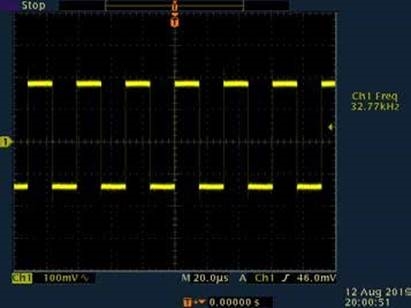

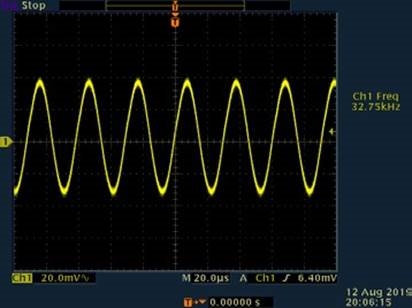

  5. OSCILLATOR Y5(32.768KHz) op NMB bord
    GOLFVORMEN BIJ SYSTEEMTEST&DEBUGGING - Deel 5
  6. Kristal Y6(32.768KHz) op NMB bord
    GOLFVORMEN BIJ SYSTEEMTEST&DEBUGGING - Deel 6

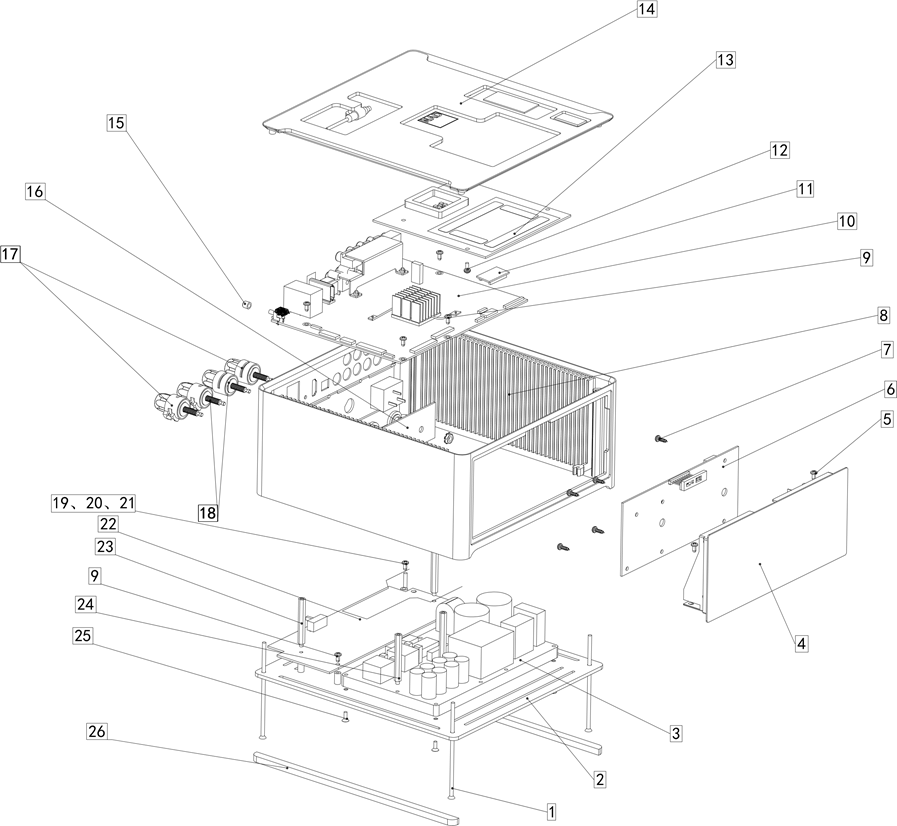

UITGEKLAPTE WEERGAVE

UITGEKLAPTE WEERGAVE

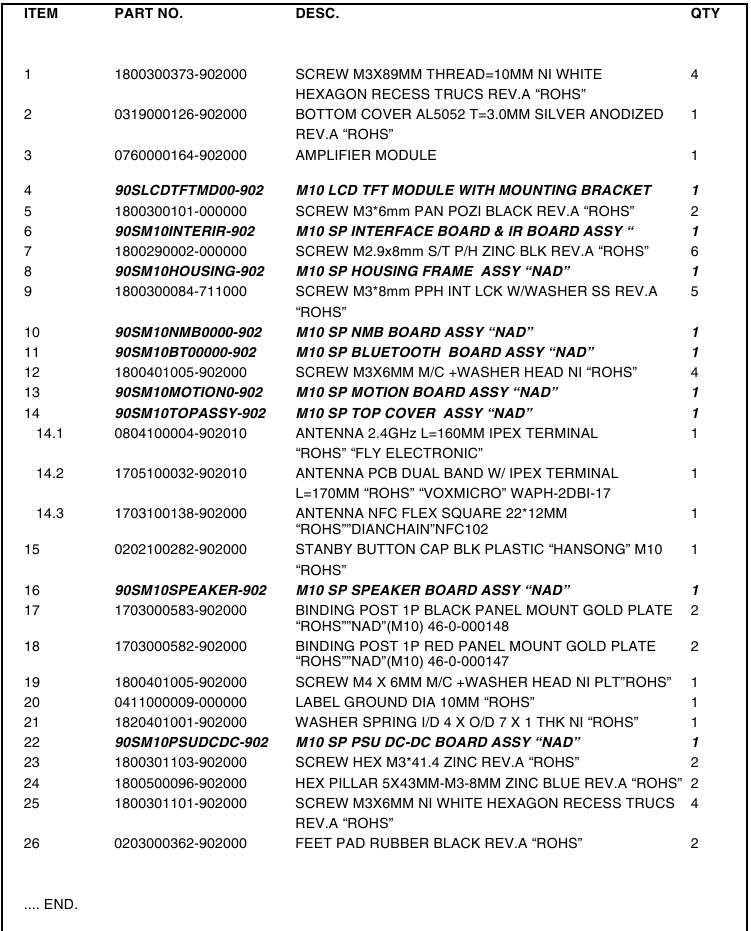

ONDERDELENLIJST UITGEKLAPTE WEERGAVE

ONDERDELENLIJST UITGEKLAPTE WEERGAVE

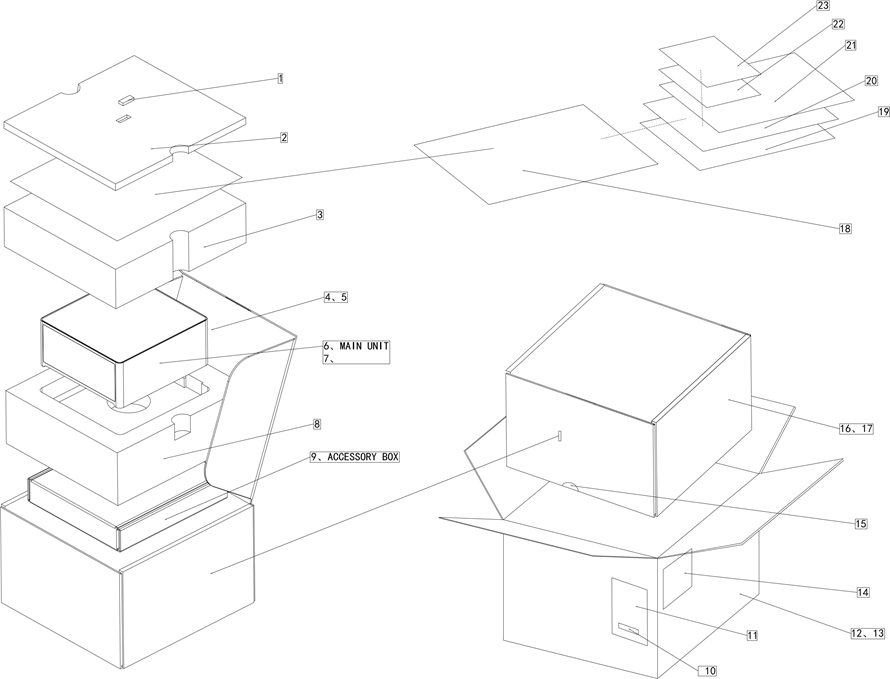

VERPAKKINGSDIAGRAM

VERPAKKINGSDIAGRAM

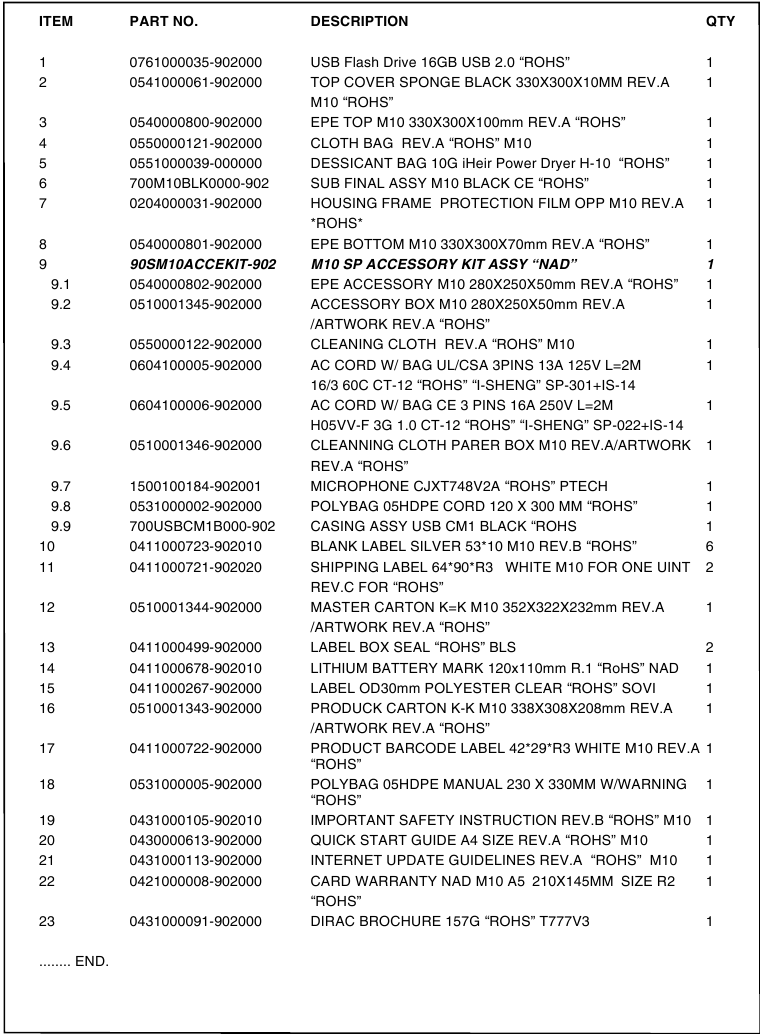

ONDERDEELLIJST VERPAKKING

ONDERDEELLIJST VERPAKKING

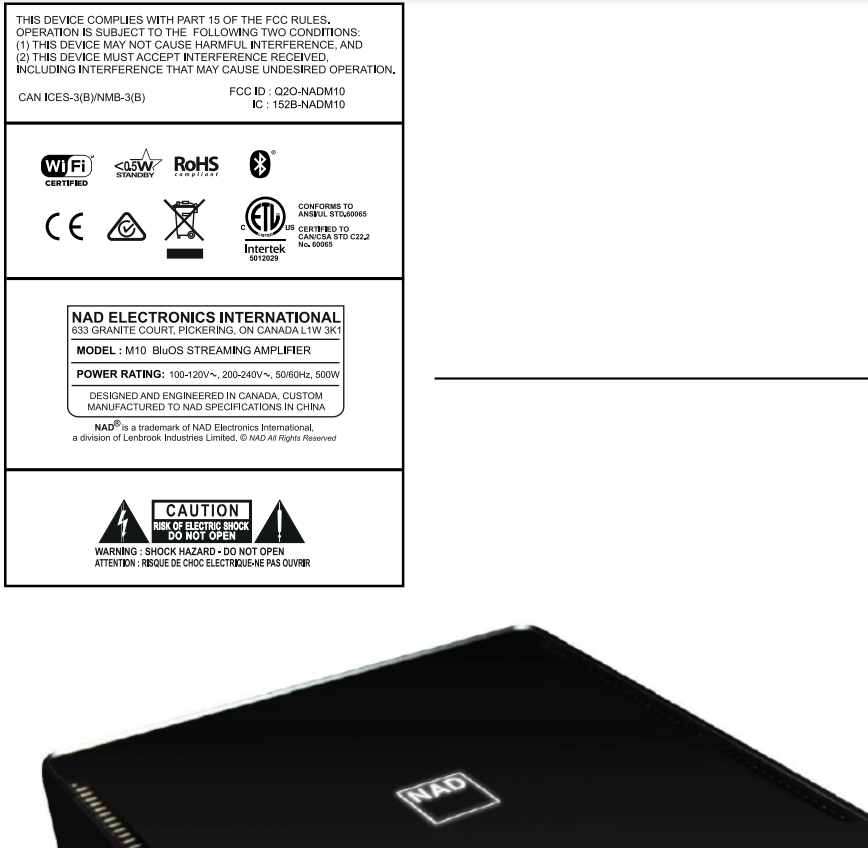

VEILIGHEIDSINFORMATIE
