Asus PA279CRV handleiding

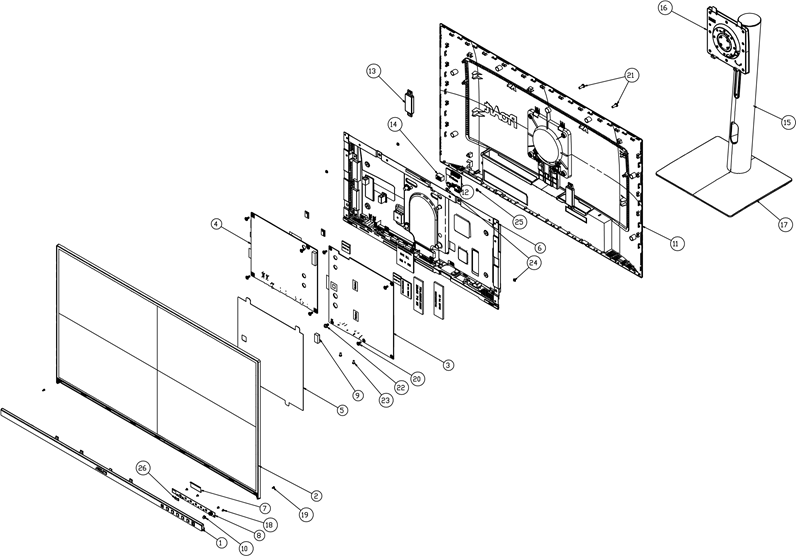

Explosietekening

Procedures voor demontage en montage

SOP voor demontage

1. Gebruik een kruiskopschroevendraaier om vier S1-schroeven te verwijderen om de mechanismen te ontgrendelen.
   (Schroefmaat nr. 1~4=M4x10; Koppel=10~11kgfxcm)

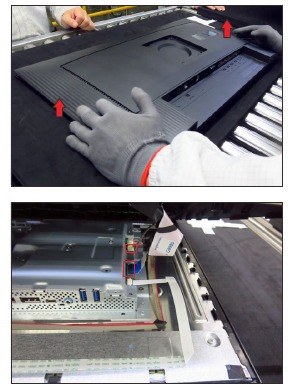

2. Steek uw vingers tussen de achterklep en de middelste bezel op de hoeken van de bovenkant van de monitor om de achterklep los te maken, gebruik vervolgens één hand S2 om op de middelste bezel te drukken en de andere hand om de achterklep voorzichtig omhoog te trekken in volgorde van pijlvoorkeur voor het ontgrendelen van mechanismen van de achterklep.

3. Til de achterklep voorzichtig omhoog. Koppel de luidsprekerkabel en USB-kabel los van de connector van S3 de interfacekaart en verwijder vervolgens de achterklep en leg deze opzij.

4. Leg de achterklep op een beschermend kussen. Scheur de PVC-tape eraf en maak de kabels van de luidsprekers los van de haken van de achterklep. Gebruik een kruiskopschroevendraaier om 1 stuk schroef te verwijderen om de USB Board-eenheid te ontgrendelen en leg deze opzij.
   (Schroefmaat nr. 1=M3x6, Koppel=4±0,5kgfxcm)

5. Koppel de OSD-sleutelkabel los van de connector van de kaart en maak vervolgens de sleutelkabel los van de achterkant van het paneel door de tape eraf te scheuren. Gebruik een kruiskopschroevendraaier om 2 stuks schroeven te verwijderen om de voorste bezel met de eenheid te ontgrendelen.
   (Schroefmaat nr. 1~2=M2x3, Koppel=0,8~1,2kgfxcm)

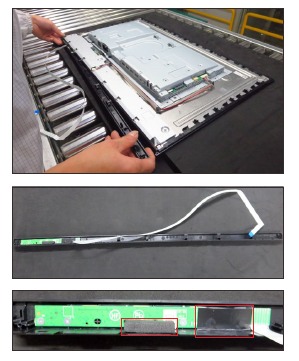

6. Til de paneelmodule omhoog om de voorste bezel met de OSD-toetsenbord te verwijderen. Scheur de plakband en het schuim eraf en gebruik vervolgens een kruiskopschroevendraaier om 4 stuks schroeven te verwijderen om het OSD-toetsenbord te ontgrendelen.
   (Schroefmaat nr. 1~4=M2x2.2, Koppel=1±0,2kgfxcm)


7. Koppel de paneellampkabel los van de connectoren. Gebruik een kruiskopschroevendraaier om 4 stuks schroeven te verwijderen om het hoofdchassis met het paneel te ontgrendelen.
   (Schroefmaat nr. 1~4=M3x4, Koppel=5±0,5kgfxcm)

8. Koppel de eDP-kabel los van de connector van de paneelmodule en til vervolgens het hoofdchassis omhoog en leg het opzij voor latere demontage.

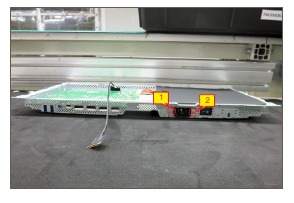

9. Leg het hoofdchassis op een beschermend kussen en gebruik vervolgens een kruiskopschroevendraaier om 2 stuks schroeven te verwijderen om de AC-stroomaansluiting te ontgrendelen. (Schroefmaat nr. 1~2=M3x8, Koppel=6±0,5kgfxcm)

10. Verwijder de Mylar uit de haken van de hoofd-S10-chassismodule.

11. Gebruik een kruiskopschroevendraaier om 8 stuks schroeven te verwijderen om de voedingskaart en interface S11-kaart te ontgrendelen.
    (Schroefmaat nr. 1=M4x8, Koppel=6 ±0,5 kgfxcm;
    Schroefmaat nr. 2~8=M3x7.5, Koppel=6 ±0,5 kgfxcm)

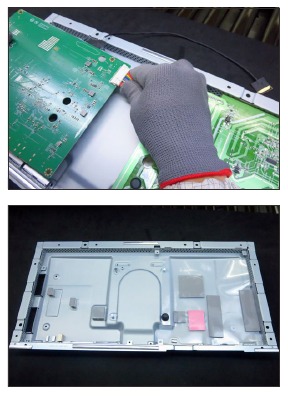

12. Verwijder de printplaten voorzichtig uit de beugel S12 chassismodule en koppel vervolgens alle kabels los.


SOP voor montage

1. Plaats een hoofdbeugelchassisbasis op een beschermend kussen en plak vervolgens 7 stuks siliconenfolie op de juiste posities zoals weergegeven in de onderstaande afbeelding.

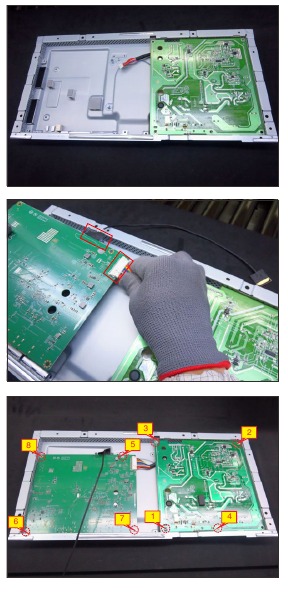

2. Plaats een voedingskaart in het beugelchassis zoals weergegeven in de onderstaande afbeelding. Neem een interfacekaart en sluit 1 stuks eDP-kabel aan op de interfacekaart, sluit vervolgens de kabel van de voedingskaart aan op de connector van de interfacekaart, draai vervolgens de interfacekaart om en plaats de interfacekaart in de beugel, breng alle kabels in de juiste positie. Gebruik een kruiskopschroevendraaier om 8 stuks schroeven vast te draaien om de interfacekaart en de voedingskaart te vergrendelen.
   (Schroefmaat nr. 1=M4x8, Koppel=6±0,5kgfxcm;
   Schroefmaat nr. 2~8=M3x7.5, Koppel=6±0,5kgfxcm)

3. Neem 1 stuks mylar om de haken van de hoofd-S3-beugel te plaatsen om de voedingskaart te bedekken.

4. Gebruik een kruiskopschroevendraaier om 2 stuks schroeven S4 vast te draaien om de AC-stroomaansluiting te vergrendelen.
   (Schroefmaat nr. 1~2=M3x8, Koppel=6±0,5kgfxcm)

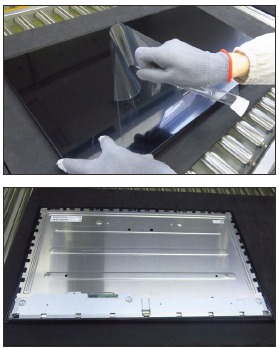

5. Neem 1 stuks paneelmodule gemonteerd in de LCM-lijn en scheur de beschermfolie op het scherm af, onderzoek vervolgens S5 het paneeloppervlak volgens de inspectiecriteria. Draai de paneelmodule om op een beschermend kussen.

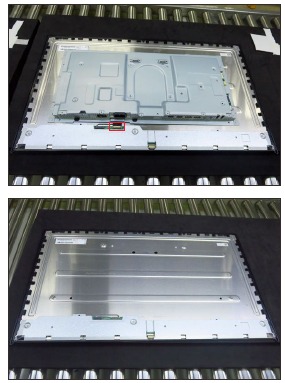

6. Plaats de beugelchassismodule op de achterkant van het S6 LCD-paneel voor latere montage.

7. Draai het hoofdchassis om en sluit vervolgens de EDP-kabel aan op de connector van de paneelmodule.
8. Pas het hoofdchassis aan en gebruik vervolgens een kruiskopschroevendraaier om 4 stuks schroeven vast te draaien om het hoofdchassis met de paneelmodule te vergrendelen. Neem 1 stuks paneellampkabel om het paneel met de kaart te verbinden.
   (Schroefmaat nr. 1~4=M3x4, Koppel=5±0,5kgfxcm)

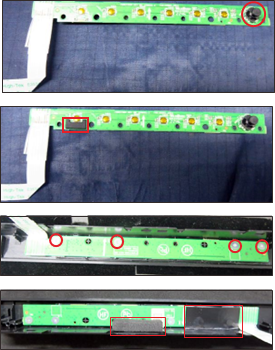

9. Neem 1 stuks OSD-toetsenbord, 1 stuks joysticktoets en 1 stuks voorste bezel, monteer vervolgens de joystick met het toetsenbord en plak vervolgens 1 stuks klein rubber op de juiste positie van het OSD-toetsenbord. Plaats het toetsenbord in de juiste positie van de voorste bezel en gebruik vervolgens een kruiskopschroevendraaier om 4 stuks schroeven vast te draaien om het toetsenbord met de bezel te vergrendelen. Plak 1 stuks mylar tape en 1 stuks schuim op de specifieke posities van de eenheid zoals weergegeven in de onderstaande afbeelding.
   (Schroefmaat nr. 1~4=M2x2.2, Koppel=1±0,2kgfxcm)

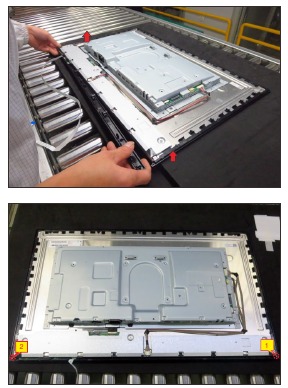

10. Verplaats de voorste bezel met functie-toetsenbord dicht bij de paneelmodule, til vervolgens het paneel op en monteer de voorste bezel erop. Gebruik een kruiskopschroevendraaier om 2 stuks schroeven vast te draaien om de voorste bezel met de gemonteerde eenheid te vergrendelen.
    (Schroefmaat nr. 1~2=M2x3, Koppel=1±0,2kgfxcm)

11. Sluit de OSD-sleutelkabel aan op de connector van de S11-kaart en plak de sleutelkabel vervolgens met 2 stuks plakbanden op de achterkant van de kabel aan de achterkant van het paneel.

12. Neem 1 stuks USB-kaart en 1 stuks kabel, sluit de kabel aan op de connector van de USB-kaart en plak vervolgens 1 stuks schuim op de specifieke positie van de USB-kaart.

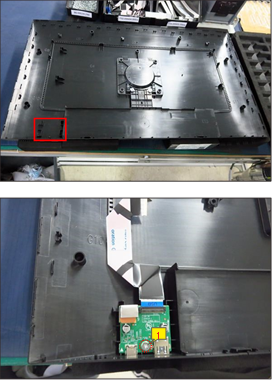

13. Neem 1 stuks achterklep en plaats de USB-kaartunit op de haken van de achterklep en gebruik vervolgens een kruiskopschroevendraaier om 1 stuks schroef vast te draaien om de USB-kaartunit met de achterklep te ontgrendelen.
    (Schroefmaat nr. 1=M3x6, Koppel=4±0,5kgfxcm)

14. Neem een paar luidsprekers, plaats vervolgens twee luidsprekers op de sondes van de achterklep en plaats de kabel van de luidsprekers in de haken van de achterklep en bevestig de kabel met 1 stuks PVC-tape zoals weergegeven in de onderstaande afbeelding.
15. Verplaats de achterklep met luidsprekers en USB-kaart dicht bij de gemonteerde eenheid en sluit vervolgens de kabels van de luidsprekers en USB-kabels aan op de connectoren van de kaart.

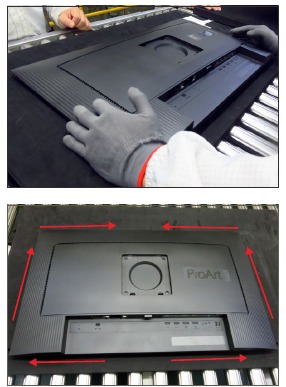

16. Plaats de achterklep op de gemonteerde eenheid en druk de achterklep op de posities gemarkeerd als nr. 1~4 in prioriteitsvolgorde voor mechanisme-inschakeling.

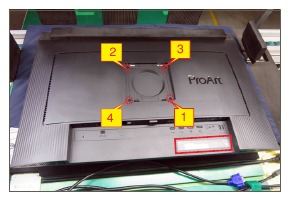

17. Gebruik een kruiskopschroevendraaier om 4 stuks schroeven vast te draaien om de achterklep met de gemonteerde eenheid te ontgrendelen en plak vervolgens 1 stuks label op de juiste positie van de achterklep
    (Schroefmaat nr. 1~4=M4x10, Koppel=10±1kgfxcm)

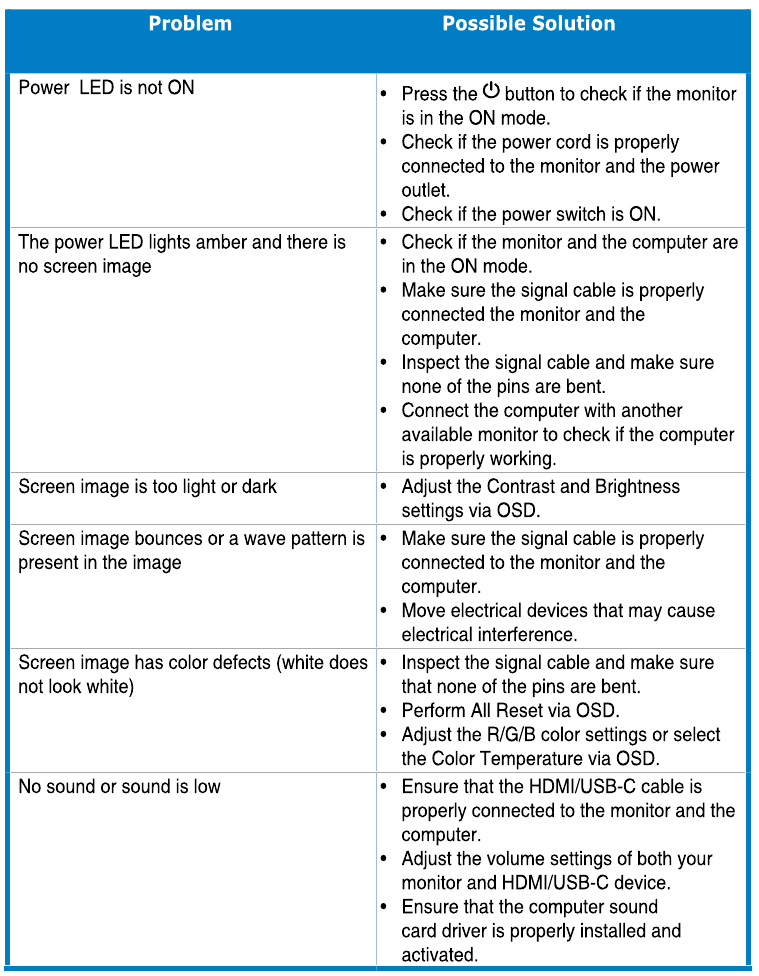

Problemen oplossen

Veiligheidsmaatregelen

Productaankondiging:
Dit product is gecertificeerd om te voldoen aan de RoHS-richtlijn en de Lead-Free geproduceerde definitie. Het gebruik van uitsluitend goedgekeurde kritische componenten wordt aanbevolen wanneer defecte onderdelen moeten worden vervangen. De verkoper aanvaardt geen enkele aansprakelijkheid, expliciet of impliciet, die voortvloeit uit enige ongeoorloofde wijziging van het ontwerp of het vervangen van niet-RoHS-onderdelen. Serviceproviders aanvaarden alle aansprakelijkheid.

Gekwalificeerde repareerbaarheid:
Correcte service en reparatie zijn belangrijk voor de veilige en betrouwbare werking van alle serieproducten. De door de verkoper aanbevolen serviceproviders dienen op de hoogte te zijn van de kennisgevingen in deze servicehandleiding om het risico op persoonlijk letsel bij het uitvoeren van serviceprocedures te minimaliseren. Bovendien kan de mogelijk bestaande onjuiste reparatiemethode schade toebrengen aan apparatuur of producten. Het wordt aanbevolen dat servicemonteurs reparatiekennis, ervaring en passende producttraining per nieuw model hebben voordat ze de serviceprocedures uitvoeren.

LET OP:
Om elektrische schokken te voorkomen, moeten de producten worden aangesloten op een goedgekeurd netsnoer en moet de hoofdschakelaar elke keer worden uitgeschakeld voordat het netsnoer wordt verwijderd.
Om te voorkomen dat het product in contact komt met water of wordt blootgesteld aan een extreem hoge luchtvochtigheid.
Om de voortdurende betrouwbaarheid van dit product te garanderen, gebruikt u alleen door de originele fabrikant gespecificeerde onderdelen.
Om een veilige reparatie te garanderen, plaatst u het vervangen onderdeel op de componentenzijde van de PWBA, niet op de soldeerzijde.
Om er zeker van te zijn dat u de juiste schroevendraaier gebruikt, volgt u het koppel en de kracht die vermeld staan in de montage- en kracht die vermeld staan in de montage- en demontageprocedures om schroeven vast en los te draaien.
Gebruik Lead-Free soldeer om de onderdelen goed te monteren.
Het smeltpunt van Lead-Free soldeer moet 220°C zijn.

SERVICE EN ONDERSTEUNING
Bezoek onze meertalige website op https://www.asus.com/support/
