Asus MB166B Servicehandleiding

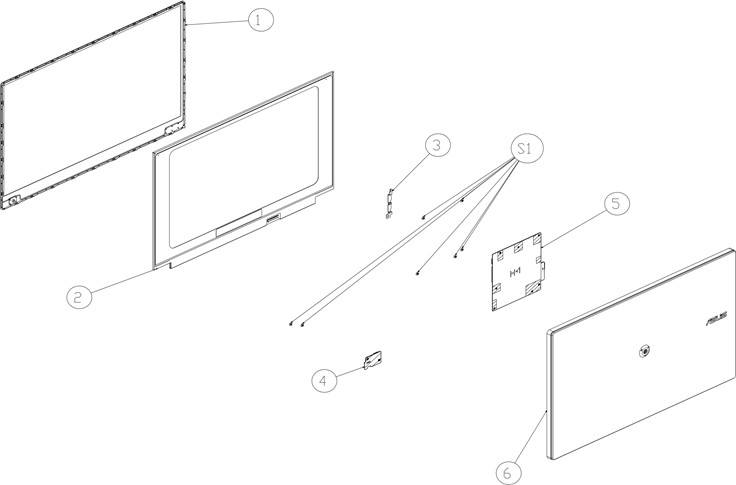

Explosietekening

Procedures voor demontage en montage

Voorzorgsmaatregelen

Lees de volgende voorzorgsmaatregelen om schade aan de lcd-monitor te voorkomen.
Zorg ervoor dat alle stroomaansluitingen zijn verwijderd. Zorg ervoor dat de lcd-monitor is uitgeschakeld.

Leg zachte doeken en een spons klaar als werkplatform om de lcd-monitor horizontaal te plaatsen.

Houd de lcd voorzichtig aan de zijkant vast en raak het paneel niet direct aan of druk er niet op.

Geschikt gereedschap

Selecteer het juiste gereedschap voor demontage en montage.

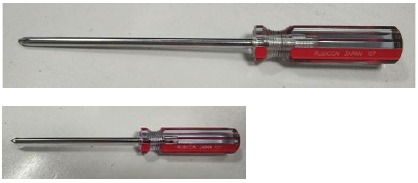

Schroevendraaier

Zeskantschroevendraaier

Demontagetool

Demontageprocedure

Belangrijkste subsysteem

Bezel

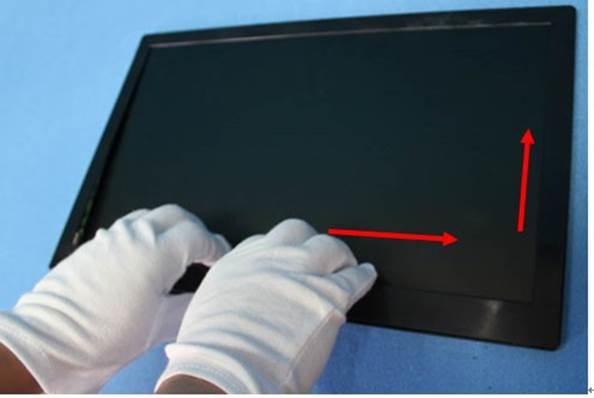

1. Gebruik een demontagetool om alle vergrendelingen langs de rand van de BEZEL te openen. (Opmerking: beschadig de BEZEL niet.)

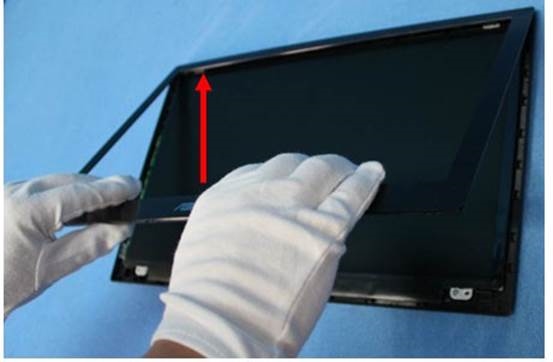

2. Verwijder de BEZEL.


Hoofdbord

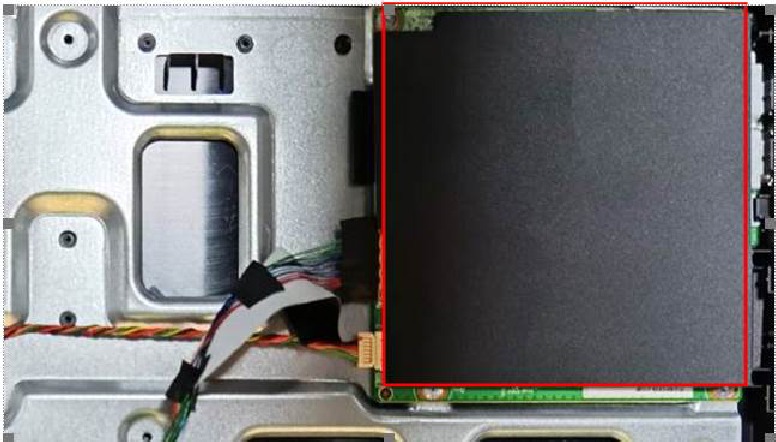

1. Verwijder de Mylar en tapes die rood zijn gemarkeerd.

2.

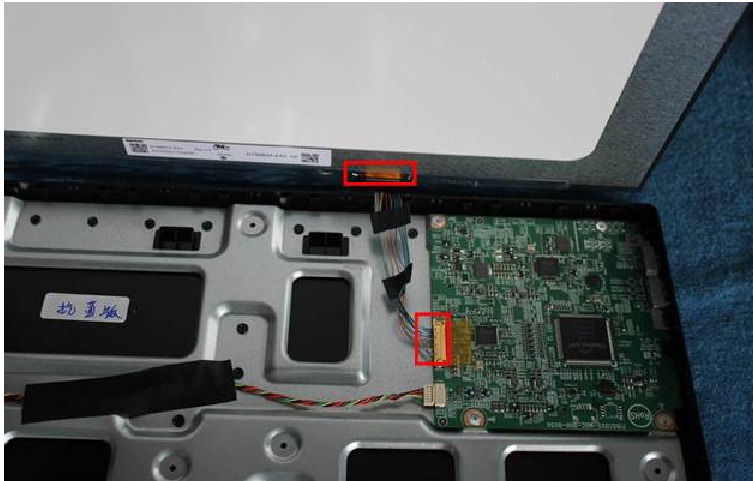

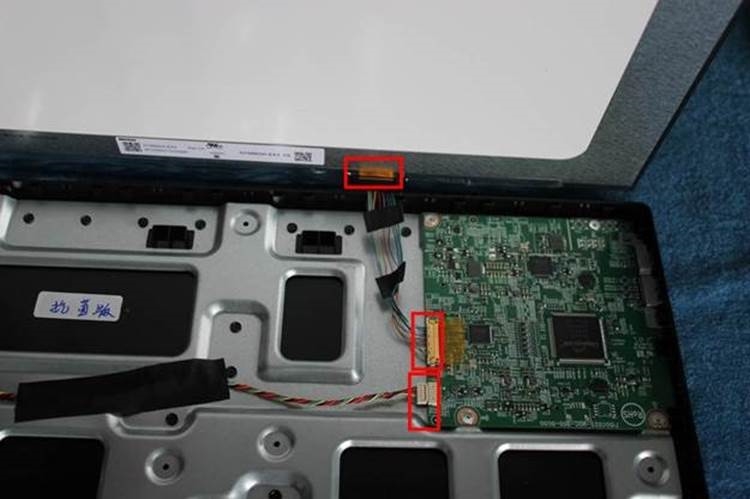

3. Koppel alle kabels los om de achterklep te verwijderen

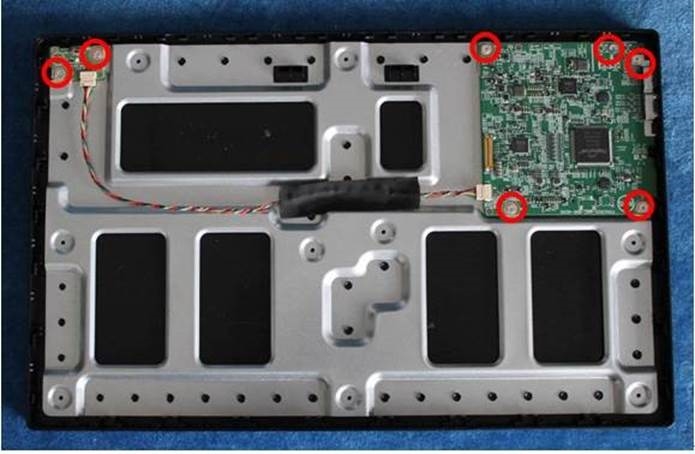

4. Draai de rood gemarkeerde schroeven los en verwijder de boards.

Omschrijving	Aantal	Aandraaimoment schroef	Afbeelding &Specificatie
Schroef	7	1,2±0,4kgf.cm

Paneel

1. Het paneel.

2. De boards.


Montageprocedure

Paneel

1. De boards.

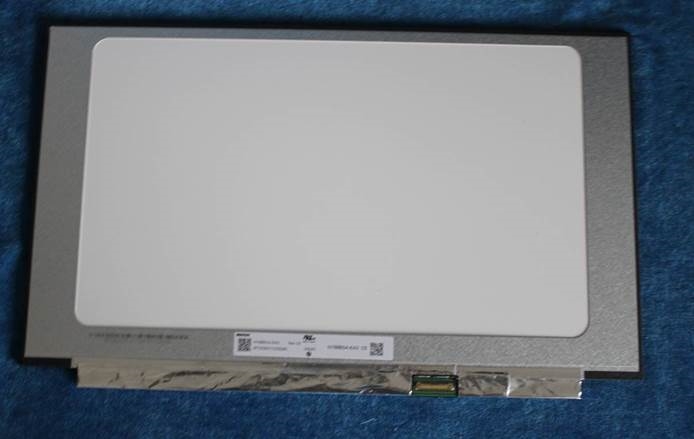

2. Het paneel.


Hoofdbord

1. Monteer de boards.

Omschrijving	Aantal	Aandraaimoment schroef	Afbeelding &Specificatie
Schroef	7	1,2±0,4kgf.cm

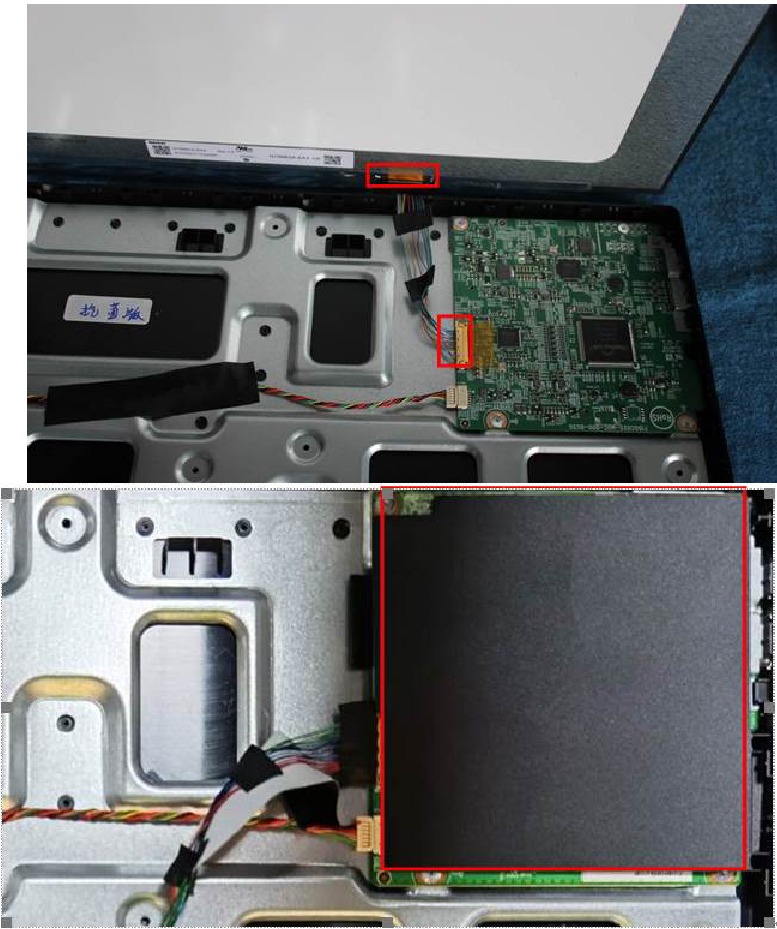

2. Sluit de pin aan

3. Sluit de pin aan, plak de Mylar.

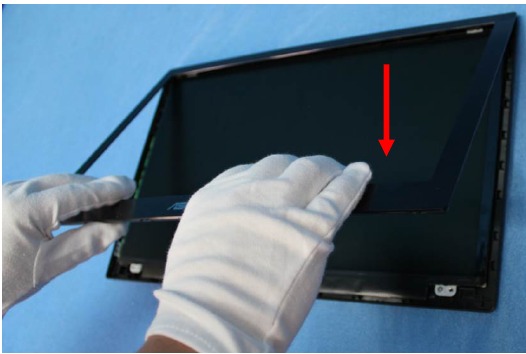

4. Monteer de BEZEL.
   Opmerking: de BEZEL raakt tijdens de montage gemakkelijk beschadigd. Volg de onderstaande stappen om de BEZEL zorgvuldig te monteren.

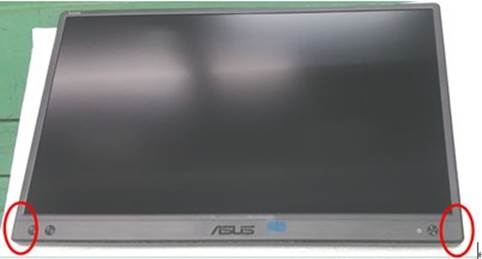

   Druk voorzichtig op de onderste hoeken die rood zijn gemarkeerd.

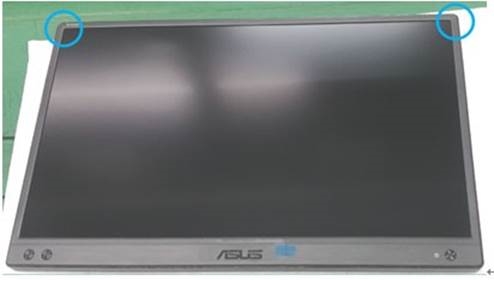

   Druk voorzichtig op de BOVENSTE hoeken die blauw zijn gemarkeerd.

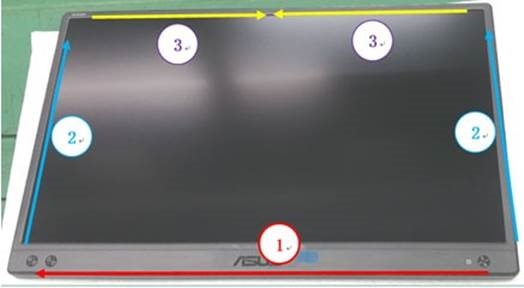

   Druk op de vier zijden in de onderstaande volgorde (1-2-3). Wees voorzichtig om de BEZEL te beschermen. Controleer of de bezel na de montage goed is gemonteerd en zorg ervoor dat de BEZEL niet beschadigd is.


Probleemoplossing

SERVICE EN ONDERSTEUNING

Bezoek onze meertalige website op https://www.asus.com/support/

Veiligheidsmaatregelen

Veiligheidsinformatie

• Lees voordat u de monitor installeert zorgvuldig alle documentatie die bij de verpakking is geleverd.
• Stel de monitor nooit bloot aan regen of vocht om brand of schokken te voorkomen.
• Probeer nooit de monitorbehuizing te openen. De gevaarlijke hoge spanningen in de monitor kunnen ernstig lichamelijk letsel veroorzaken.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw verkoper.
• Controleer voordat u het product gebruikt of alle kabels correct zijn aangesloten en of de stroomkabels niet beschadigd zijn.
  Als u schade constateert, neem dan onmiddellijk contact op met uw dealer.
• Sleuven en openingen aan de achterkant of bovenkant van de behuizing zijn bedoeld voor ventilatie. Blokkeer deze sleuven niet.
  Plaats dit product nooit in de buurt van of boven een radiator of warmtebron, tenzij er voldoende ventilatie is.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat aangegeven. Als u niet zeker bent van het type stroomvoorziening in uw huis, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.
• Gebruik de juiste stekker die voldoet aan uw plaatselijke stroomnorm.
• Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schokken.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de monitor niet in een ruimte waar deze nat kan worden.
• Plaats de monitor op een stabiele ondergrond.
• Koppel het apparaat los tijdens onweer of als het lange tijd niet zal worden gebruikt. Dit beschermt de monitor tegen schade door stroompieken.
• Duw nooit voorwerpen in de sleuven op de monitorbehuizing en mors er geen vloeistoffen van welke aard dan ook in.
• Gebruik de monitor alleen met UL-vermelde computers die geschikt geconfigureerde stopcontacten hebben met een markering tussen 100-240 V AC om een ​​bevredigende werking te garanderen.
• Als u technische problemen ondervindt met de monitor, neem dan contact op met een gekwalificeerde servicemonteur of uw verkoper.

Verzorging en reiniging

• Voordat u uw monitor optilt of verplaatst, kunt u de kabels en het netsnoer beter loskoppelen. Volg de juiste tiltechnieken bij het plaatsen van de monitor. Pak bij het optillen of dragen van de monitor de randen van de monitor vast. Til het scherm niet op aan de voet of het snoer.
• Reiniging. Schakel uw monitor uit en trek de stekker uit het stopcontact. Reinig het monitoroppervlak met een pluisvrije, niet-schurende doek. Hardnekkige vlekken kunnen worden verwijderd met een doek die is bevochtigd met een mild reinigingsmiddel.
• Vermijd het gebruik van een reinigingsmiddel dat alcohol of aceton bevat. Gebruik een reinigingsmiddel dat is bedoeld voor gebruik met het lcd-scherm. Spuit nooit rechtstreeks reinigingsmiddel op het scherm, omdat het in de monitor kan druppelen en een elektrische schok kan veroorzaken.

De volgende symptomen zijn normaal bij de monitor

• Het scherm kan tijdens het eerste gebruik flikkeren vanwege de aard van het fluorescentielicht. Schakel de aan/uit-schakelaar uit en weer in om er zeker van te zijn dat het flikkeren verdwijnt.
• Afhankelijk van het bureaubladpatroon dat u gebruikt, kunt u een enigszins ongelijkmatige helderheid op het scherm aantreffen.
• Wanneer hetzelfde beeld urenlang wordt weergegeven, kan er een nabeeld van het vorige scherm achterblijven nadat het beeld is gewijzigd. Het scherm zal langzaam herstellen of u kunt de aan/uit-schakelaar urenlang uitschakelen.
• Wanneer het scherm zwart wordt of flikkert, of niet meer werkt, neem dan contact op met uw dealer of servicecentrum om het te laten repareren.
