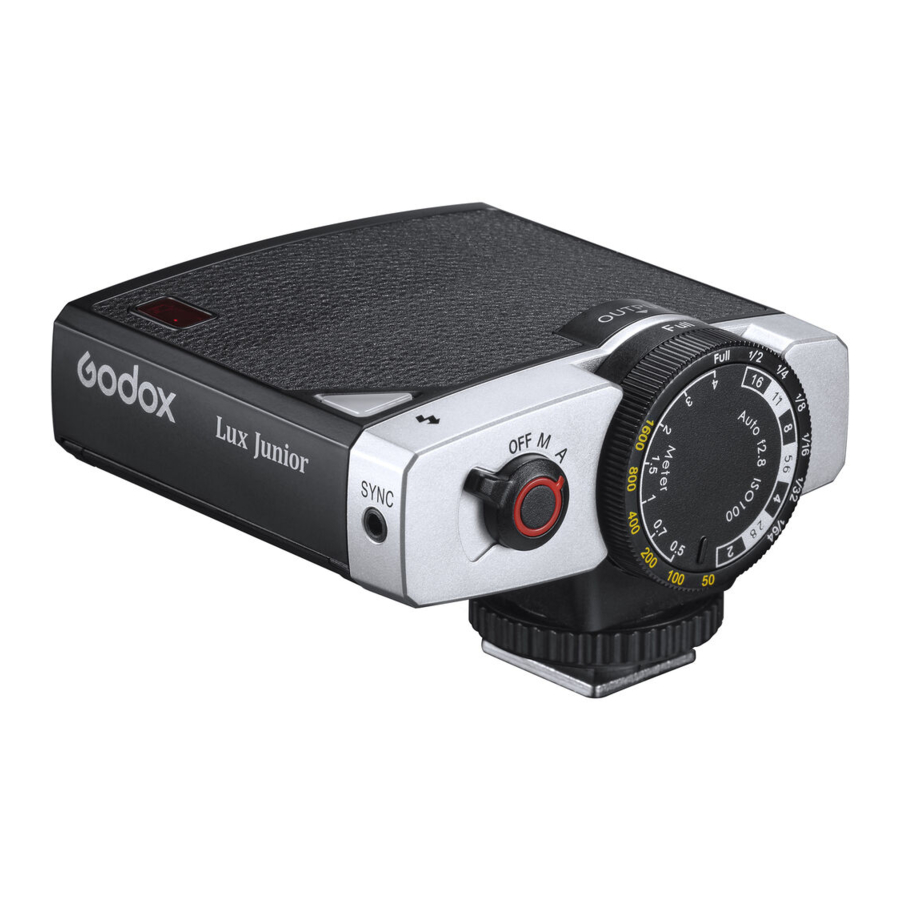

GODOX Lux Junior Handleiding

Voorwoord

De Lux Junior is ontworpen met een compacte structuur, een retro-uiterlijk en praktische functies. Het kan een richtgetal van GN12 bieden bij ISO100, automatische flits en handmatige flitsmodus, ondersteuning voor de voeding van twee AAA-batterijen, compatibel zijn met verschillende soorten camera's, zoals Canon, Nikon, Fujifilm, Olympus, Sony, enz.

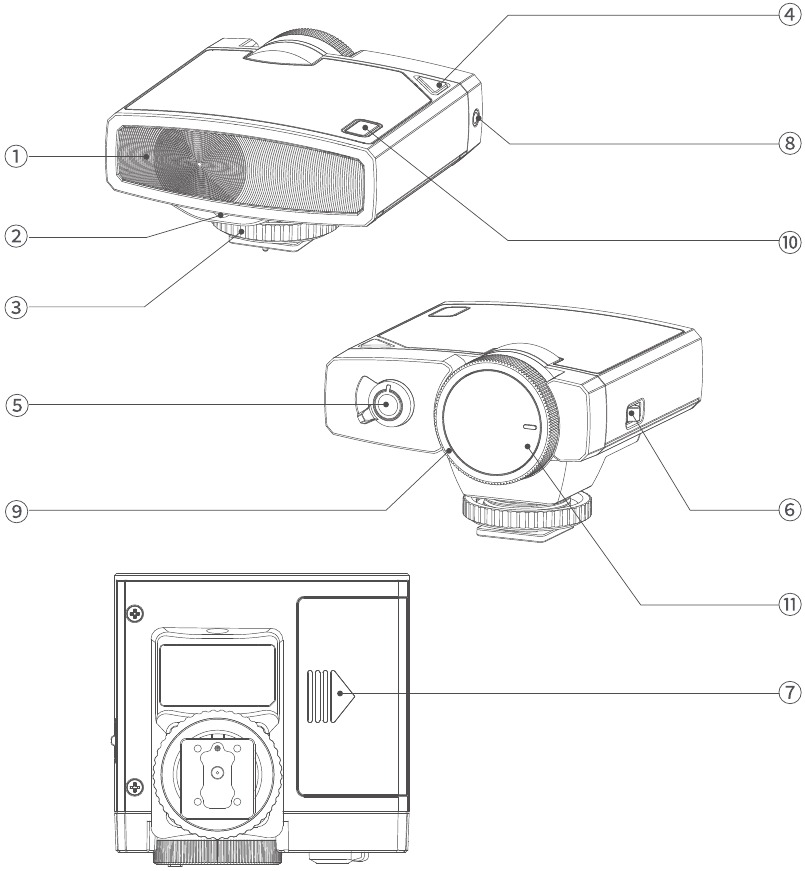

Productstructuur

1. Lichtgevend gebied
2. Automatische lichtreceptor
3. Hotshoe
4. Testknop/RecycIe-indicator
5. OFF/M/A-knop (uitschakelen/handmatige flits/automatische flits)
6. OFF/S1/S2-knop
7. Batterijcompartiment
8. SYNC-gat
9. Vermogensregelaar
10. Optische bedieningssensor
11. Meterpaneel

Instructie voor het aanpassen van het vermogen

De vermogensregelaar is draaibaar in 7 niveaus, terwijl het meterpaneel traploos draaibaar is met gegevens erop, samen nauwkeurig instellen en aanpassen van het vermogen.

Instructie voor de recycle-indicator

1. Wanneer de recycle-indicator constant rood brandt, betekent dit recyclen
2. Wanneer de recycle-indicator constant groen brandt, betekent dit dat het recyclen is voltooid
3. Wanneer de recycle-indicator stabiel rood knippert, betekent dit dat de batterij bijna leeg is, vervang de batterij tijdig
4. Wanneer de recycle-indicator snel knippert, betekent dit dat de temperatuur hoog is
5. Wanneer de recycle-indicator uit is, betekent dit dat de batterij leeg is

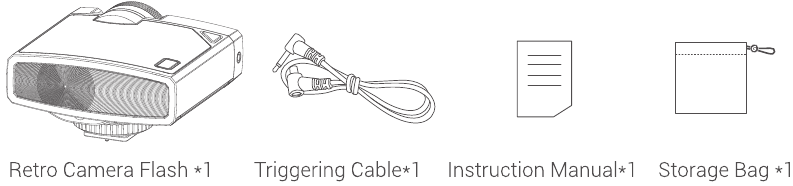

Wat zit erin

Instructie voor het instellen van de vermogensregelaar/meterpaneel

Instructie voor het plaatsen van de batterij

Open het batterijcompartiment, het verdikte uiteinde gemarkeerd met + is de positieve pool, het verzonken uiteinde gemarkeerd met is de negatieve pool, plaats twee batterijen correct in het batterijcompartiment, sluit vervolgens het deksel en duw het omhoog.

Gebruiksinstructie

Inschakelen

Draai de OFF/M/A-knop naar de M-handmatige flitsmodus of de A-automatische flitsmodus, het apparaat kan worden ingeschakeld. Draai hem naar de OFF-modus, het apparaat is uitgeschakeld.

Opmerking: Installeer de flitser op de camera en schakel vervolgens de camera en de flitser in.

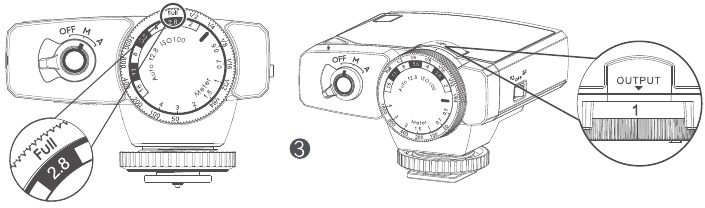

M Handmatige flitsmodus

1. Draai de OFF/M/A-knop naar de M-handmatige flitsmodus.

2. Zoek de ISO-waarde op de vermogensregelaar op basis van de ISO-waarde (ervan uitgaande dat de ISO-waarde 100 is) van de camera. Draai vervolgens het meterpaneel om de afstandswaarde op de ISO-waarde te richten op basis van de huidige opnameafstand (ervan uitgaande dat de afstand 4 m is).

3. Het flitsvermogen is de waarde op de knop gericht op de diafragmawaarde (ervan uitgaande dat het f2.8 is). In de bovenstaande veronderstelde situatie zou het flitsvermogen Volledig (1) vermogen moeten zijn. Draai de vermogensregelaar om de vermogenswaarde (1) op de OUTPUT-pijl te richten, dan is de flitser klaar voor gebruik.

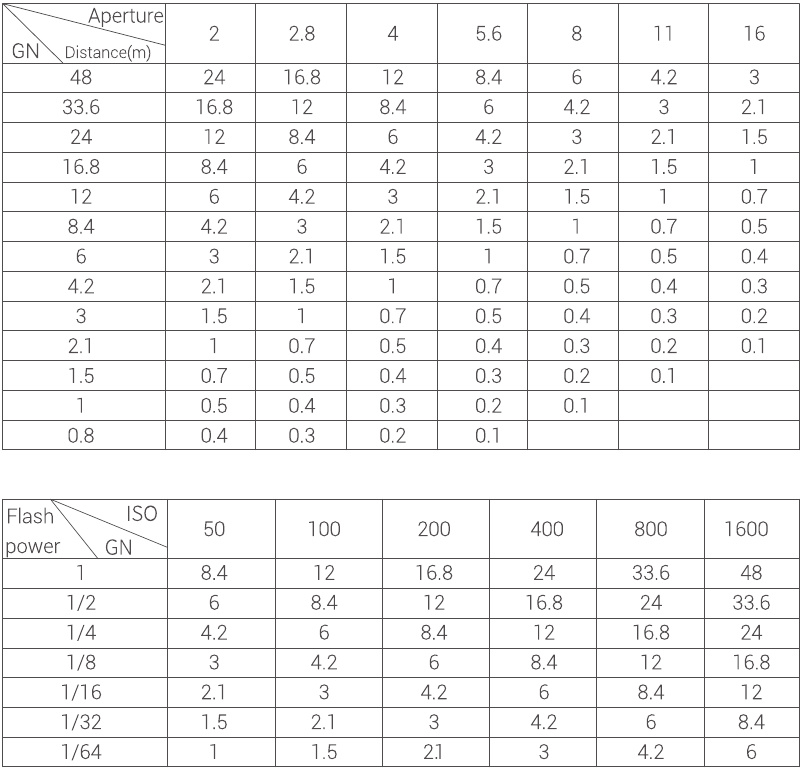

Praktische vorm van de M-handmatige flitsmodus

A Automatische flitsmodus

Draai de OFF/M/A-knop naar de A-automatische flitsmodus.

De standaard ISO en het diafragma zijn respectievelijk 100 en f2.8 in de A-automatische flitsmodus.

Praktische vorm van de A-automatische flitsmodus

Opmerking: het gebruik van een onjuiste extra lange lens kan de output in de A-automatische flitsmodus beïnvloeden.

Optische bedieningsmodus

S1 optische bediening

De S1-optische bedieningsfunctie is beschikbaar in de M-handmatige flitsmodus. Duw de OFF/S1/S2-knop naar S1, de flitser kan functioneren als een optische S1 secundaire flitser. Met deze functie flitst de flitser synchroon wanneer de hoofdflitser flitst, hetzelfde effect als bij het gebruik van radiotransmitters. Dit helpt bij het creëren van meerdere lichteffecten.

S2 optische bediening

De S2-optische bedieningsfunctie is beschikbaar in de M-handmatige flitsmodus. Duw de OFF/S1 /S2-knop naar S2, de flitser kan ook functioneren als een optische S2 secundaire flitser om geschikt te zijn voor TTL-flitsen. Dit is handig wanneer camera's een pre-flashfunctie hebben. Met deze functie negeert de flitser een enkele "pre-flash" van de hoofdflitser en flitst deze alleen als reactie op de tweede, daadwerkelijke flits van de hoofdeenheid.

Opmerking: S1 /S2 optische bediening is alleen beschikbaar in de M-handmatige flitsmodus.

Technische gegevens

* Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Informatie over onderhoud en serviceondersteuning

De garantieperiode en de servicetypen van producten worden geïmplementeerd volgens de volgende productonderhoudsinformatie:

Veiligheidsmaatregelen

• Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
• Niet demonteren. Als reparaties noodzakelijk zijn, moet dit product naar een geautoriseerd onderhoudscentrum worden gestuurd.
• Buiten bereik van kinderen bewaren.
• Stop met het gebruik van dit product als het openbreekt als gevolg van uitpersing, vallen of een harde klap. Anders kan er een elektrische schok optreden als u de elektronische onderdelen erin aanraakt.
• Laat de flitser niet achter of bewaar deze niet als de omgevingstemperatuur hoger is dan 50ºC.
• Flits niet rechtstreeks in de ogen (vooral die van baby's) op korte afstand. Anders kan er een visuele beperking optreden.
• Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, en kan er brand of elektromagnetische interferentie ontstaan.
• Schakel de apparaten onmiddellijk uit in geval van een storing.
• Gebruik geen batterijen, stroombronnen of accessoires die niet in de gebruiksaanwijzing worden vermeld.
• Houd batterijen en andere accessoires buiten het bereik van kinderen en baby's. In het geval dat een kind of baby een batterij of accessoire inslikt, is onmiddellijke medische noodhulp vereist.
• Gebruik geen vervormde of gemodificeerde batterijen.
• Demonteer of modificeer dit product of de batterij niet.
• Verwarm of soldeer de batterij niet.
• Houd de batterij uit de buurt van vuur of water.
• Laat de batterij niet blootstaan aan sterke externe impact.
• Sluit geen metalen voorwerpen aan op de positieve en negatieve uiteinden van de batterij.
• Plaats de positieve en negatieve uiteinden van batterijen niet verkeerd, of meng oude en nieuwe batterijen of batterijen van verschillende types niet door elkaar.
• Als de batterij lekt, verkleurt, vervormt, rookt of een abnormale geur afgeeft, verwijder deze dan onmiddellijk. Wees voorzichtig tijdens het verwijderen om brandwonden te voorkomen. Voortgezet gebruik kan leiden tot brand, elektrische schokken of brandwonden.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GODOX Lux Junior Handleiding
