Godox Lux Senior Handleiding

Voorwoord

De Lux Senior is ontworpen met een prachtige structuur, een retro-uitstraling en praktische functies. Het kan een richtgetal van GN14 leveren bij ISO 100, automatische flits en handmatige flitsmodus, ondersteuning voor voeding via lithiumbatterijen. Lees deze handleiding zorgvuldig door voor gebruik om een correcte werking te garanderen en de optimale functie uit te oefenen.

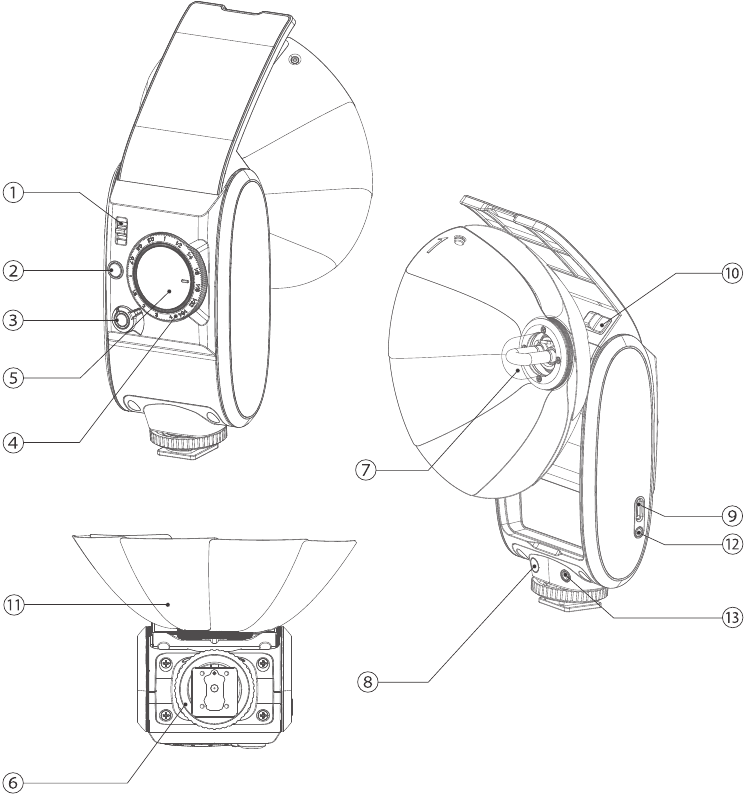

Productstructuur

1. OFF/S1/S2-knop
2. TEST-knop/Recycle-indicator
3. OFF/M/A-draaiknop (handmatige flits uit/automatische flits)
4. Draaiknop voor vermogensaanpassing
5. Meterpaneel
6. Hotshoe
7. Flitsbuis
8. Optische sensor
9. USB-C-oplaadpoort
10. Rode schakelaar
11. Metalen reflector
12. SYNC-gat
13. Automatische lichtreceptor

Instructie voor vermogensaanpassing

De draaiknop voor vermogensaanpassing is draaibaar in 7 niveaus, terwijl het meterpaneel traploos draaibaar is met gegevens erop, om samen nauwkeurig vermogen in te stellen en aan te passen.

Instructie voor recycle-indicator

Zet de OFF/M/A-draaiknop op de M-handmatige flitsmodus of de A-automatische flitsmodus

1. Wanneer de recycle-indicator constant rood brandt, betekent dit recyclen
2. Wanneer de recycle-indicator constant groen brandt, betekent dit dat het recyclen voltooid is
3. Wanneer de recycle-indicator stabiel rood knippert, betekent dit een lage batterijspanning, laad de batterij tijdig op
4. Wanneer de recycle-indicator snel knippert, betekent dit een hoge temperatuur
5. Wanneer de recycle-indicator is uitgeschakeld, betekent dit dat de batterij leeg is

Zet de OFF/M/A-draaiknop op de OFF-modus

1. Wanneer de recycle-indicator constant rood brandt, betekent dit opladen
2. Wanneer de recycle-indicator constant groen brandt, betekent dit dat het opladen voltooid is
3. Wanneer de recycle-indicator snel rood knippert, betekent dit dat de batterij te warm is en stopt met opladen (oplaadtemperatuurbereik batterij: 0C ~ 60C)

Zet de OFF/M/A-draaiknop op de OFF-modus en druk vervolgens eenmaal kort op de recycle-indicator

1. De recycle-indicator wordt groen en knippert vier keer, dit betekent een batterijniveau van 75%-100%
2. De recycle-indicator wordt groen en knippert drie keer, dit betekent een batterijniveau van 50%-75%
3. De recycle-indicator wordt groen en knippert twee keer, dit betekent een batterijniveau van 25%-50%
4. De recycle-indicator wordt groen en knippert één keer, dit betekent een batterijniveau van 0%-25%, laad de batterij tijdig op.
   Opmerking: wanneer de flitsbuis is ingedrukt, zet u de OFF/M/A op de M- of A-modus, de recycle-indicator brandt constant rood. Wanneer de flitsbuis omhoog springt, zet u de OFF/M/A op de M- of A-modus, de recycle-indicator brandt constant groen

Wat zit er in de verpakking

Instructie voor vermogen/ISO/diafragma-instellingen

Gebruiksaanwijzing

Inschakelen
Open de achterklep, duw de rode schakelaar omhoog om de flitsbuis omhoog te laten komen en vouw vervolgens de metalen reflector uit. Draai de OFF/M/A-draaiknop naar de M-handmatige flitsmodus of de A-automatische flitsmodus, het apparaat kan worden ingeschakeld. Vouw de metalen reflector op, druk de flitsbuis met handschoenen omlaag en sluit de achterklep. Draai de OFF/M/A-draaiknop naar de OFF-modus, het apparaat is uitgeschakeld.
Opmerking: installeer de flitser op de camera en schakel vervolgens de camera en flitser in.
Opmerking: druk de flitsbuis omlaag voordat u hem inklapt.

M Handmatige flitsmodus

1. Draai de OFF/M/A-draaiknop naar de M-handmatige flitsmodus V

2. Zoek op basis van de ISO-waarde (ervan uitgaande dat de ISO-waarde 100 is) van de camera de ISO-waarde op de draaiknop voor vermogensaanpassing. Draai vervolgens het meterpaneel om de afstandswaarde op de ISO-waarde te richten op basis van de huidige opnameafstand (ervan uitgaande dat de afstand 2,5 m is).

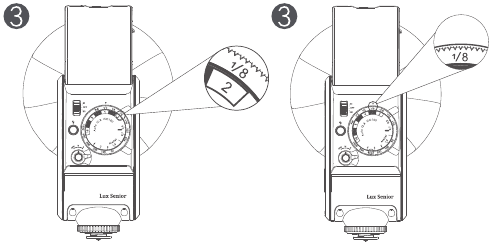

3. Het flitsvermogen is de waarde op de draaiknop gericht op de diafragmawaarde (ervan uitgaande dat dit f2 is). In de bovenstaande veronderstelde situatie zou het flitsvermogen 1/8 moeten zijn. Draai de draaiknop voor vermogensaanpassing om de vermogenswaarde op de OUTPUT-pijl te richten, waarna de flitser klaar is voor gebruik.

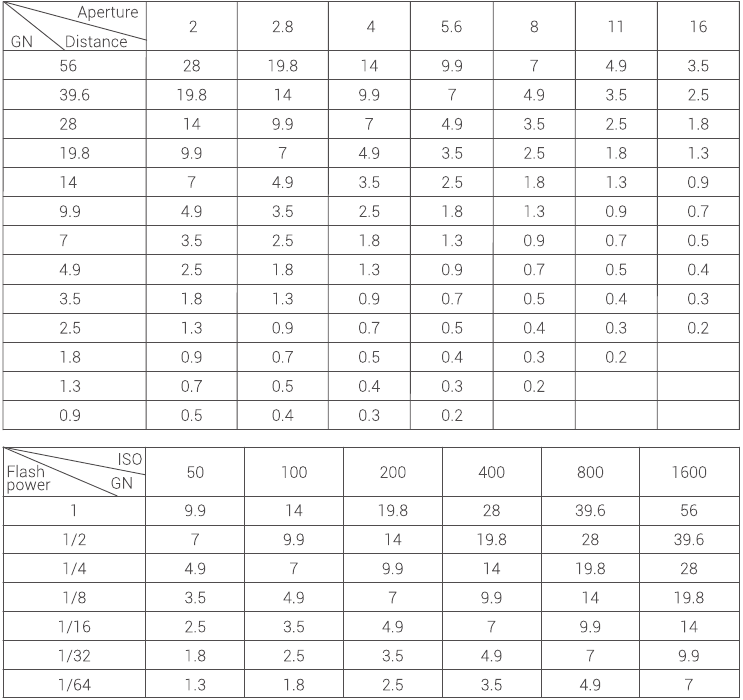

Praktische vorm van de M-handmatige flitsmodus

A Automatische flitsmodus

Draai de OFF/M/A-draaiknop naar de A-automatische flitsmodus
De standaard ISO en het diafragma zijn respectievelijk 100 en f2.8 in de A-automatische flitsmodus

Praktische vorm van de A-automatische flitsmodus

Opmerking: het gebruik van een onjuiste extra lange lens kan de output in de A-automatische flitsmodus beïnvloeden

Optische besturingsmodus

S1 optische bediening
De S1-optische bedieningsfunctie is beschikbaar in de M-handmatige flitsmodus. Druk de OFF/S1/S2-knop naar S1, de flitser kan functioneren als een optische S1-secundaire flitser. Met deze functie flitst de flitser synchroon wanneer de hoofdflitser flitst, hetzelfde effect als bij gebruik van Of radio-triggers. Dit helpt bij het creëren van meerdere lichteffecten.

S2 optische bediening
De S2-optische bedieningsfunctie is beschikbaar in de M-handmatige flitsmodus. Druk de OFF/S1/S2-knop naar S2, de flitser kan ook functioneren als een optische S2-secundaire flitser die geschikt is voor TTL-flits. Dit is handig wanneer camera's een pre-flitsfunctie hebben. Met deze functie negeert de flitser een enkele "preflash" van de hoofdflitser en flitst alleen als reactie op de tweede, daadwerkelijke flits van de hoofdeenheid.
Opmerking: S1/S2 optische bediening is alleen beschikbaar in de M-handmatige flitsmodus

Technische gegevens

Model	Lux Senior
GN (1/1 niveau)	GN14 (lS0100, in meters)
Lithiumbatterij	37V 1700mAh
Ingangsparameter	5V 2A
Flitsvermogen	7 niveaus: 1/1-1/64
CCT	6000K±200K
Brandpuntsafstand	28 mm (vaste waarde)
Paneelweergave	Vermogen: Vol. 1/2.1/4.1/8.1/16.1/32.1/64
	Diafragma: F2-16
	Afstand: 0.5m, 0 7m, 1m, 18m, 2m, 3m, 4m
	Auto f2.8 ISO100 (standaardwaarde in de A-automatische flitsmodus)
Optische flits	S1 optische bediening/S2 optische bediening
Werkomgevingstemperatuur	-10°C-50°C
Recycletijd (max. niveau)	< 3S
Volledig vermogen flitstijden (l/l niveau)	550 keer
Oplaadtemperatuurbereik batterij	0°C - 60°C
SYNC	Hotshoe SYNC-kabel
Afmeting	84mm*114mm*176mm
Nettogewicht	227g

* Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd

• Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
• Niet demonteren. Als reparaties noodzakelijk zijn, moet dit product naar een erkend onderhoudscentrum worden gestuurd.
• Buiten bereik van kinderen bewaren.
• Stop met het gebruik van dit product als het openbreekt als gevolg van extrusie, vallen of een harde stoot. Anders kan er een elektrische schok optreden als u de elektronische onderdelen erin aanraakt.
• Laat de flitser niet achter en bewaar hem niet als de omgevingstemperatuur hoger is dan 50 C.
• Flits niet rechtstreeks in de ogen (vooral die van baby's) binnen korte afstanden. Anders kan er visuele beperking optreden.
• Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, en kunnen er brand of elektromagnetische interferentie ontstaan.
• Schakel de apparaten onmiddellijk uit in geval van storing.
• Ingebouwde lithiumbatterij heeft een standaard oplader nodig en moet worden gebruikt binnen het gespecificeerde spannings- en temperatuurbereik volgens de instructiehandleiding.
• Dit product niet demonteren of wijzigen.
• Vouw de reflector uit in de richting van de pijl.
• Krasjes op de reflector die tijdens het gebruik zijn ontstaan, hebben geen invloed op het normale gebruik.
• De flitsbuis is breekbaar, druk hem in wanneer hij niet in gebruik is of voordat u de achterklep sluit.

Wanneer u een camera met koude schoen gebruikt, moeten de hot shoe-contacten van de flitser worden geïsoleerd van de koude schoen van de camera (zoals het gebruik van papier of film) en vervolgens een Prontor-Compur-kabel worden gebruikt om de camera en de flitser aan te sluiten om de flitser te activeren.
