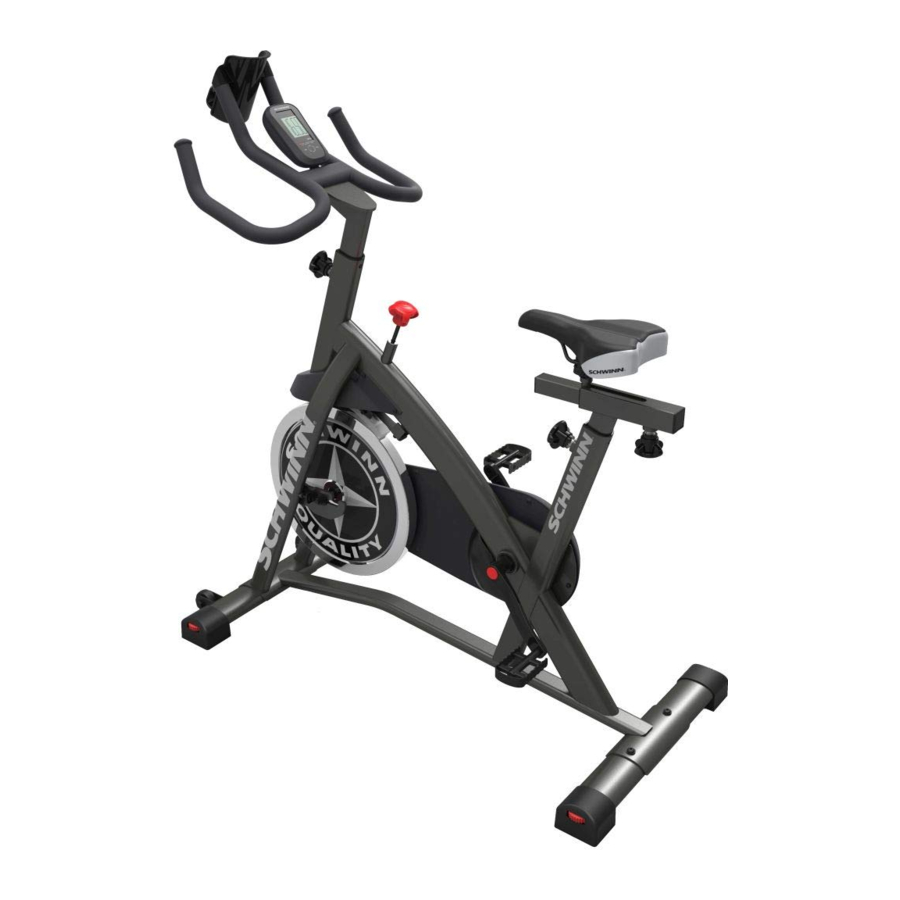

Schwinn IC2-handleiding

SPECIFICATIES

Maximaal gebruikersgewicht: 113 kg

Totale oppervlakte (voetafdruk) van het apparaat: 6373 cm²

Gewicht van het apparaat: 38 kg

Stroomvereisten:
2 AA-batterijen (LR6)
Werkspanning: 1,0 - 3,3 VDC

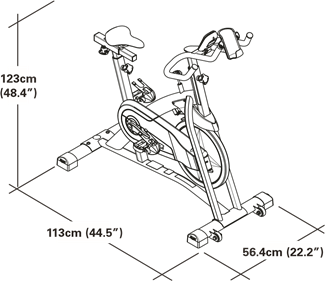

Afmetingen:

Voor de montage

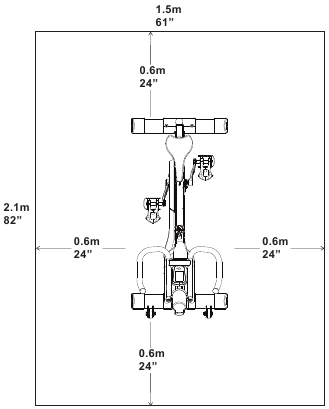

Kies de plek waar u het apparaat gaat opstellen en gebruiken. Voor een veilige werking moet de plek zich op een harde, vlakke ondergrond bevinden. Zorg voor een trainingsruimte van minimaal 2,1 m x 1,5 m.

Basistips voor de montage
Volg deze basispunten bij de montage van uw apparaat:

1. Lees en begrijp de "Belangrijke veiligheidsinstructies" voor de montage.
2. Verzamel alle onderdelen die nodig zijn voor elke montagestap.
3. Draai met de aanbevolen sleutels de bouten en moeren naar rechts (met de klok mee) om vast te draaien en naar links (tegen de klok in) om los te draaien, tenzij anders aangegeven.
4. Til bij het bevestigen van 2 onderdelen de boutgaten lichtjes op en kijk erdoorheen om de bout door de gaten te steken.
5. Voor de montage zijn 2 personen nodig.

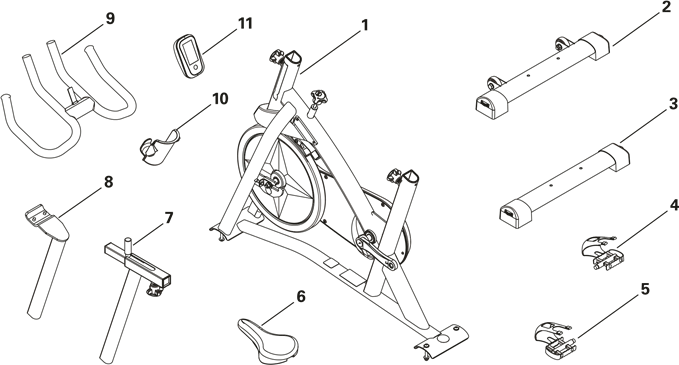

ONDERDELEN

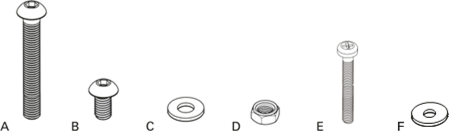

HARDWARE / GEREEDSCHAP

Inbegrepen gereedschap

MONTAGE

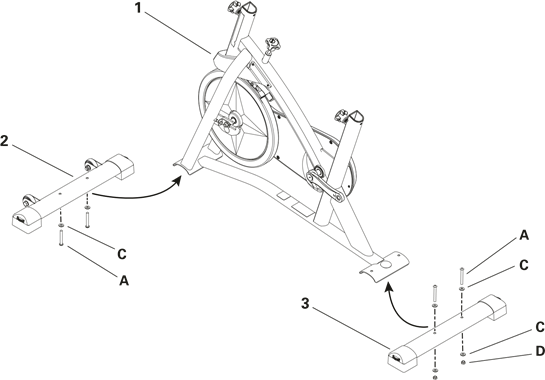

1. Bevestig stabilisatoren aan frame

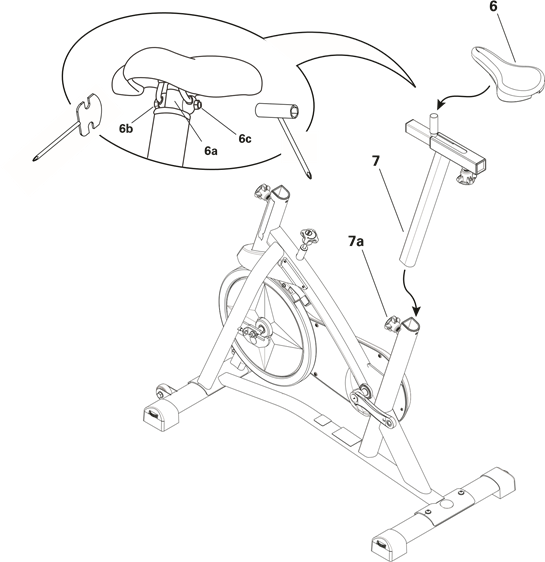

2. Bevestig zadel aan zadelpen en frame
   LET OP: Schuif het zadel (6) op de zadelpen (7) en installeer de zadelpen in het frame. Zorg ervoor dat de instelknop (7a) in de gaten in de zadelpen grijpt.
   Zorg ervoor dat het zadel recht staat. Draai de bout (6b) en moer (6c) op de zadelbeugel (6a) vast om het zadel in positie te houden.

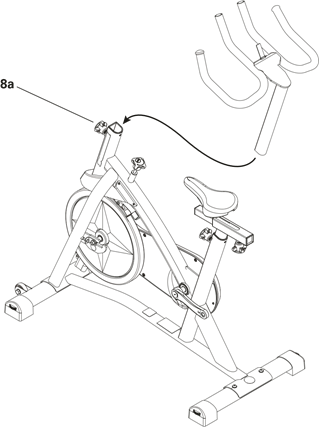

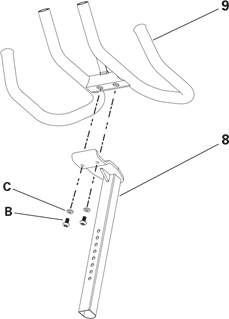

3. Bevestig het stuur aan de stuurpen

4. Installeer de stuurmontage op het frame
   LET OP: Zorg ervoor dat de instelknop (8a) in de gaten in de stuurpen grijpt.

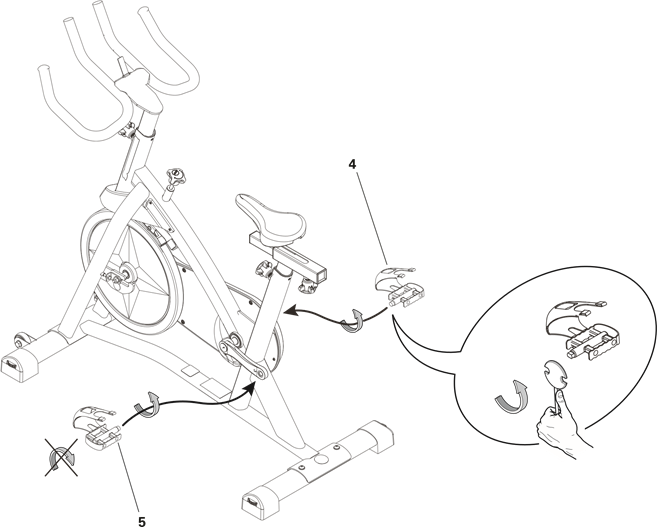

5. Bevestig de pedalen aan het frame
   Let op: Het linkerpedaal heeft een omgekeerde schroefdraad. Zorg ervoor dat u de pedalen aan de juiste kant van de fiets bevestigt. De oriëntatie is gebaseerd op een zittende positie op de fiets. Het linkerpedaal heeft een "L", het rechterpedaal een "R".

6. Bevestig de waterfleshouder aan het stuur

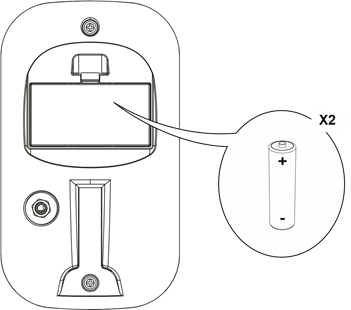

7. Plaats batterijen in de console
   Let op: De console gebruikt AA-batterijen (LR6). Zorg ervoor dat de batterijen in de richting van de +/- indicatoren in het batterijvak wijzen.
   Gebruik geen oude en nieuwe batterijen door elkaar.
   Gebruik geen alkaline-, standaard- (koolstof-zink) of oplaadbare (Ni-Cd, Ni-MH, enz.) batterijen door elkaar.

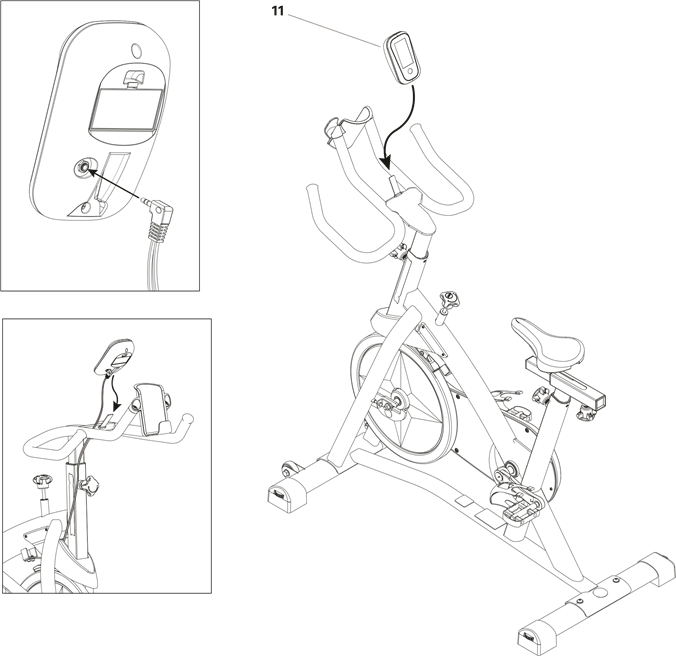

8. Sluit de console aan en bevestig deze
   LET OP: Knijp de consolekabel niet af.

9. Eindinspectie
   Inspecteer uw apparaat om er zeker van te zijn dat alle hardware vastzit en de onderdelen correct zijn gemonteerd.
   Zorg ervoor dat u het serienummer noteert in het daarvoor bestemde veld aan de voorkant van deze handleiding. Raadpleeg het gedeelte Veiligheidswaarschuwingslabels en serienummer in deze handleiding.
   Gebruik of neem het apparaat niet in gebruik voordat het volledig is gemonteerd en geïnspecteerd op correcte werking in overeenstemming met de gebruikershandleiding.

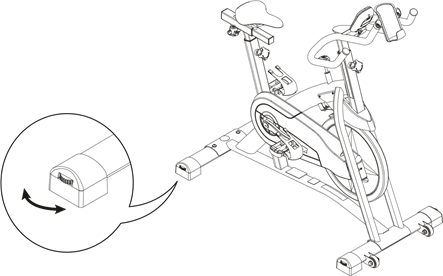

De fiets waterpas zetten

De nivelleerders bevinden zich aan elke kant van de stabilisatoren. Draai aan de knop om de stabilisatorvoet aan te passen. Zorg ervoor dat de fiets waterpas en stabiel staat voordat u gaat sporten.

De fiets verplaatsen

Om de fiets te verplaatsen, trekt u voorzichtig het stuur naar u toe terwijl u de voorkant van de fiets naar beneden duwt. Duw de fiets naar de gewenste locatie.

LET OP: Wees voorzichtig bij het verplaatsen van het apparaat. Abrupte bewegingen kunnen de werking van de computer beïnvloeden.

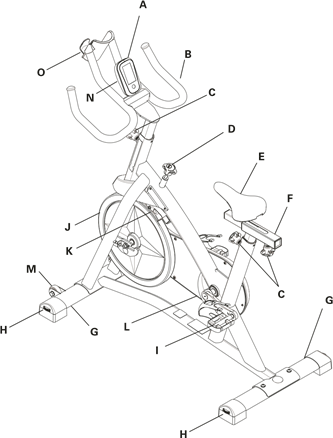

KENMERKEN

Noodstop

Om de pedalen onmiddellijk te stoppen, drukt u de rem-/weerstandsknop stevig in.

Consolefuncties

De console geeft informatie over uw training weer op het scherm. U kunt de knop ook gebruiken om toegang te krijgen tot informatie over de console-instellingen.

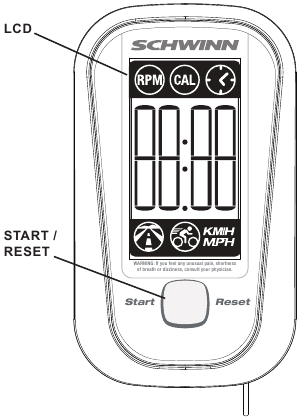

Voorkant

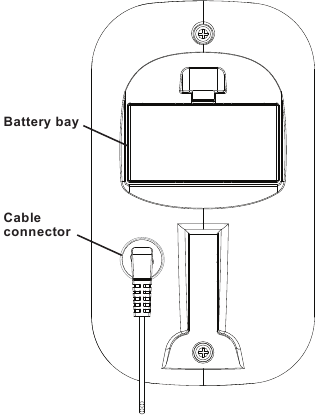

Achterkant

START/RESET
Druk hierop om te starten of om een actieve training te stoppen en de tijd te resetten naar 0:00.

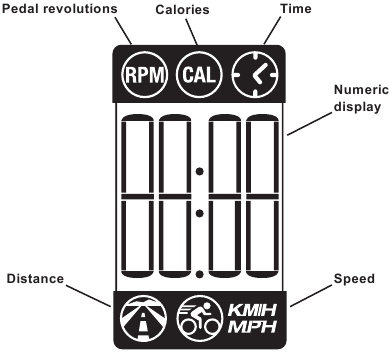

LCD-weergavegegevens

De console geeft elke trainingsmeting 5 seconden lang in een bepaalde volgorde weer:

RPM
Het RPM-weergaveveld toont het aantal omwentelingen per minuut (RPM) van de machine. De maximale weergave is 200.

CAL
Het CAL-weergaveveld toont het geschatte aantal calorieën dat u tijdens de oefening hebt verbrand. De maximale weergave is 9999. Als het aantal calorieën hoger is, knippert het display 9999.

Time
Het TIME-weergaveveld toont de tijdtelling in de training. De maximale weergave is 99:59. Als de tijdtelling hoger is, begint het display opnieuw bij 0:00.

Distance
Het DISTANCE-weergaveveld toont de afstandstelling (mijlen of km) in de training, tot twee decimalen, bijvoorbeeld 1,50. De maximale weergave is 99,99. Als de afstand groter is, begint het display opnieuw bij 0,00.
Opmerking: Raadpleeg het gedeelte "Servicemodus" in deze handleiding om de meeteenheden te wijzigen in Engelse imperiale of metrische eenheden.

Speed
Het SPEED-weergaveveld toont de machinesnelheid in kilometers per uur (km/u) of mijlen per uur (mph), tot één decimaal, bijvoorbeeld 10,5 of 0,0. De maximale weergave is 99,9.

WERKING

Wat te dragen
Draag sportschoenen met rubberen zolen of geschikte fietsschoenen. U hebt de juiste kleding nodig om te sporten, zodat u zich vrij kunt bewegen.

Hoe vaak moet u sporten?
Raadpleeg een arts voordat u met een trainingsprogramma begint. Stop met sporten als u pijn of een beklemmend gevoel in uw borst voelt, kortademig wordt of zich flauw voelt. Neem contact op met uw arts voordat u de machine opnieuw gebruikt.
Gebruik de waarden die door de computer van de machine zijn berekend of gemeten alleen ter referentie.

• 3 keer per week gedurende 30 minuten per dag.
• Plan trainingen van tevoren.

Aanpassing

Zittingsaanpassing
De juiste plaatsing van de zitting bevordert de efficiëntie en het comfort van de oefening en vermindert het risico op letsel.

1. Met een pedaal in de voorwaartse positie, centreert u de bal van uw voet over het midden ervan. Uw been moet enigszins gebogen zijn bij de knie.
2. Als uw been te recht is of uw voet de pedaal niet kan raken, verplaatst u de zitting omlaag op de rechtopstaande fiets. Als uw been te veel gebogen is, verplaatst u de zitting omhoog op de rechtopstaande fiets.

Stap van de fiets voordat u de zitting aanpast.

Draai de verstelknop op de zittingsbuis los en trek eraan. Stel de zitting af op de gewenste hoogte. Laat de verstelknop los om de borgpen in te schakelen. Zorg ervoor dat de pen volledig is ingeschakeld en draai de knop volledig vast.

Til de zittingpen niet boven de MAX-markering op de buis uit.

Voetpositie / Pedaalbandaanpassing
Voetpedalen met banden zorgen voor een stevige basis op de hometrainer.

1. Plaats de bal van elke voet in de teenclips op de pedalen.
2. Maak de band over de schoen vast.
3. Herhaal voor de andere voet.


Zorg ervoor dat de tenen en knieën recht naar voren wijzen om een maximale pedaalefficiëntie te garanderen. Pedaalbanden kunnen in positie worden gelaten voor volgende trainingen.

Stuuraanpassing
Draai de verstelknop op de stuurbevestiging los en trek eraan. Stel de stuurconstructie af op de gewenste hoogte.
Laat de verstelknop los om de borgpen in te schakelen. Zorg ervoor dat de pen volledig is ingeschakeld en draai de knop volledig vast.

Til de stuurpen niet boven de MAX-markering op de buis uit.

Trainingsmodus

De console start de trainingsmodus als er op de knop wordt gedrukt of als deze een signaal ontvangt van de RPM-sensor als gevolg van het trappen op de machine. De tijd begint te tellen vanaf 0:00.

Opmerking: Als het batterijniveau laag is, toont de console "Batt" gedurende 10 seconden of totdat er op de knop wordt gedrukt.

De console berekent de trainingsgegevens terwijl u traint. De console toont de huidige waarden voor: tijd, calorieën, afstand, snelheid en RPM.

Het weerstandsniveau wijzigen
Draai de rem-/weerstandsknop om de weerstand op elk moment tijdens uw training te verhogen of te verlagen.

De training pauzeren of stoppen

1. De console pauzeert als het trappen minder dan 5 RPM is gedurende 3 seconden. Tijdens de pauzestand toont de console tijd, calorieën, totale afstand, gemiddelde snelheid en gemiddelde RPM.
   Begin met trappen met 5 RPM of meer om uw training te hervatten.
   Na 5 minuten in de pauzemodus stopt de training en gaat de console naar de slaapmodus.
2. Druk op de knop om de training te stoppen. De tijdtelling wordt gereset naar 0:00 en begint opnieuw te tellen. De tijd- en afstandgegevens van de training worden toegevoegd aan de machinestatistieken (totale tijd en totale afstand).

Automatische uitschakeling (slaapmodus)

Als de console gedurende ongeveer 5 minuten geen invoer ontvangt, wordt deze automatisch uitgeschakeld. Het LCD-scherm is uitgeschakeld in de slaapmodus.

SERVICEMODUS

In de servicemodus kunt u de meeteenheden instellen op Engels of metrisch, machinestatistieken bekijken en de firmwareversie bekijken (alleen voor gebruik door technici).

1. Wanneer de console in de trainingsmodus of de pauzemodus staat, houdt u de knop 5 seconden ingedrukt om naar de servicemodus te gaan.
   Opmerking: Tik op de knop om door de menu-opties van de servicemodus te bladeren. Wanneer de console "dOnE" (gereed) weergeeft, houdt u de knop 3 seconden ingedrukt om de trainingsgegevens te resetten en terug te gaan naar de trainingsmodus.
2. De console geeft de eenhedenprompt weer. Houd de knop ingedrukt om de optie Eenheden te starten. Druk op de knop om te schakelen tussen "LbS" (Engelse eenheden) en "SI" (metrische eenheden).
3. Houd de knop 3 seconden ingedrukt om de eenheden in te stellen. De console geeft de eenhedenprompt weer.
4. Druk op de knop om naar de statistiekenprompt te gaan. Houd de knop ingedrukt om de optie machinestatistieken te starten. De console geeft de totale afstand weer. Druk op de knop om te schakelen tussen totale afstand en totale tijd.
   Opmerking: De waarde van de totale afstand is een geheel aantal mijlen/km (geen decimaal).
5. Houd de knop 3 seconden ingedrukt om terug te gaan naar de statistiekenprompt.
6. Druk op de knop om naar de firmwareversieprompt te gaan. Houd de knop ingedrukt om de firmwareversie van de console te bekijken.
7. Houd de knop 3 seconden ingedrukt om terug te gaan naar de firmwareversieprompt.
8. Druk op de knop om naar de afsluitoptie te gaan. De console geeft "dOnE" (gereed) weer.
   Om terug te gaan naar de trainingsmodus, houdt u de knop 3 seconden ingedrukt. De trainingsgegevens worden gereset.
   Om het menu van de servicemodus opnieuw te doorlopen, tikt u op de knop. De console geeft de eenhedenprompt weer.

Als de console in de servicemodus gedurende ongeveer 5 minuten geen invoer ontvangt, gaat deze naar de slaapmodus.

ONDERHOUD

Lees alle onderhoudsinstructies volledig door voordat u met reparatiewerkzaamheden begint. In sommige gevallen is een assistent nodig om de nodige taken uit te voeren.

De apparatuur moet regelmatig worden onderzocht op schade en reparaties. De eigenaar is verantwoordelijk om ervoor te zorgen dat er regelmatig onderhoud wordt uitgevoerd. Versleten, beschadigde of losse onderdelen moeten onmiddellijk worden gerepareerd of vervangen. Er mogen alleen door de fabrikant geleverde onderdelen worden gebruikt om de apparatuur te onderhouden en te repareren.

Als de waarschuwingsetiketten op enig moment losraken, onleesbaar worden of loskomen, neem dan contact op met uw plaatselijke distributeur voor vervangende etiketten.

LET OP: Niet reinigen met een oplosmiddel op basis van petroleum of een autoreiniger. Zorg ervoor dat de console vrij van vocht blijft.

Kettingsmering

Verwijder de kettingkastdeur en breng een paar druppels fietskettingolie aan op de ketting.

Breng geen olie aan als de ketting in beweging is.

Opmerking: Wees voorzichtig om vlekken op kleding of tapijt te voorkomen.

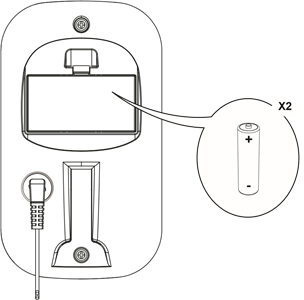

De batterijen van de console vervangen

Het consolescherm toont "Batt" tijdens het opstarten als het batterijniveau laag is. Wanneer u de batterijen vervangt, zorg er dan voor dat de batterijen in de +/- richting wijzen die in het batterijvak wordt aangegeven.

Opmerking: De console gebruikt AA-batterijen (LR6).

Meng geen oude en nieuwe batterijen.
Meng geen alkaline-, standaard- (koolstof-zink) of oplaadbare (NiCd, Ni-MH, enz.) batterijen.

Zorg ervoor dat u de batterijen verwijdert om corrosieschade te voorkomen als u de machine gedurende langere tijd niet gaat gebruiken.

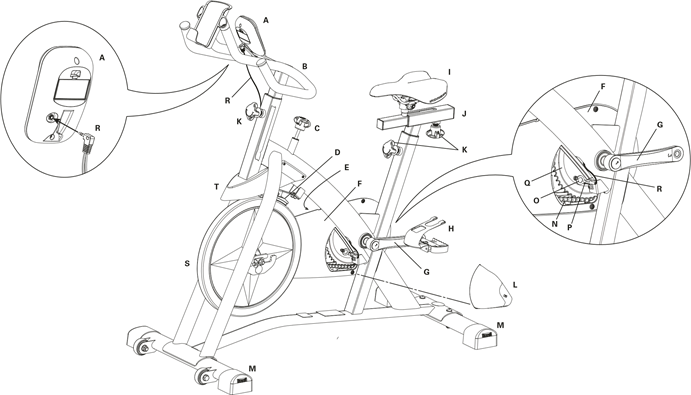

Onderhoudsonderdelen

PROBLEEMOPLOSSING

Ondersteuning

Om garantieondersteuning te valideren, bewaar het originele aankoopbewijs en noteer de volgende informatie:

• Serienummer
• Aankoopdatum

Neem contact op met uw plaatselijke distributeur om uw productgarantie te registreren.

Als u vragen of problemen heeft met uw product, neem dan contact op met uw plaatselijke Schwinn-distributeur. Om uw plaatselijke distributeur te vinden, gaat u naar: www.nautilusinternational.com

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Dit pictogram betekent een potentieel gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Neem de volgende waarschuwingen in acht:

Lees en begrijp alle waarschuwingen op dit apparaat.
Lees en begrijp de montage-instructies zorgvuldig.

• Houd omstanders en kinderen te allen tijde uit de buurt van het product dat u monteert.
• Installeer de batterijen pas in de machine wanneer u daartoe de opdracht krijgt.
• Monteer deze machine niet buitenshuis of op een natte of vochtige plaats.
• Zorg ervoor dat de montage wordt uitgevoerd in een geschikte werkruimte, uit de buurt van voetgangers en blootstelling aan omstanders.
• Sommige onderdelen van de machine kunnen zwaar of onhandig zijn. Gebruik een tweede persoon bij het uitvoeren van de montagestappen waarbij deze onderdelen betrokken zijn. Voer geen stappen uit waarbij zwaar tillen of onhandige bewegingen nodig zijn, alleen.
• Zet deze machine op een stevige, vlakke, horizontale ondergrond.
• Probeer het ontwerp of de functionaliteit van deze machine niet te wijzigen. Dit kan de veiligheid van deze machine in gevaar brengen en maakt de garantie ongeldig.
• Als vervangende onderdelen nodig zijn, gebruik dan alleen originele Nautilus-vervangingsonderdelen en -hardware. Het niet gebruiken van originele vervangingsonderdelen kan een risico vormen voor gebruikers, ervoor zorgen dat de machine niet correct werkt en de garantie ongeldig maken.
• Niet gebruiken voordat de machine volledig is gemonteerd en is gecontroleerd op correcte werking in overeenstemming met de handleiding.
• Lees en begrijp de volledige handleiding die bij deze machine is geleverd vóór het eerste gebruik. Bewaar de handleiding voor toekomstig gebruik.
• Voer alle montagestappen uit in de aangegeven volgorde. Onjuiste montage kan leiden tot letsel of een onjuiste werking.

Neem, voordat u deze apparatuur gebruikt, de volgende waarschuwingen in acht:

Lees en begrijp de volledige handleiding. Bewaar de handleiding voor toekomstig gebruik.
Lees en begrijp alle waarschuwingen op dit apparaat. Als de waarschuwingsstickers op enig moment losraken, onleesbaar worden of loskomen, neem dan contact op met uw plaatselijke distributeur voor vervangende stickers.

• Kinderen mogen niet op of in de buurt van deze machine worden toegelaten. Bewegende onderdelen en andere kenmerken van de machine kunnen gevaarlijk zijn voor kinderen.
• Niet bedoeld voor gebruik door personen onder de 14 jaar.
• Raadpleeg een arts voordat u met een trainingsprogramma begint. Stop met trainen als u pijn of een beklemmend gevoel in uw borst voelt, kortademig wordt of zich flauw voelt. Neem contact op met uw arts voordat u de machine opnieuw gebruikt. Gebruik de waarden die door de computer van de machine worden berekend of gemeten alleen ter referentie.
• Onderzoek deze machine vóór elk gebruik op losse onderdelen of tekenen van slijtage. Niet gebruiken als dit het geval is. Controleer de zitting, de pedalen en de crankarmen nauwlettend. Neem contact op met uw plaatselijke distributeur voor reparatie-informatie.
• Maximaal gebruikersgewicht: 113 kg. Niet gebruiken als u zwaarder bent dan dit gewicht.
• Deze machine is uitsluitend bedoeld voor thuisgebruik.
• Draag geen losse kleding of sieraden. Deze machine bevat bewegende onderdelen. Steek geen vingers of andere voorwerpen in bewegende onderdelen van de trainingsapparatuur.
• Zet deze machine op een stevige, vlakke, horizontale ondergrond en gebruik hem daarop.
• Maak de pedalen stabiel voordat u erop stapt. Wees voorzichtig wanneer u op en af de machine stapt.
• Koppel alle stroom los voordat u onderhoud aan deze machine uitvoert.
• Gebruik deze machine niet buitenshuis of op vochtige of natte plaatsen. Houd de voetpedalen schoon en droog.
• Houd aan elke kant van de machine minimaal 0,6 m (24 inch) vrij. Dit is de aanbevolen veilige afstand voor toegang tot en doorgang rondom en nooduitstappen van de machine. Houd derden uit deze ruimte wanneer de machine in gebruik is.
• Overschrijd uw grenzen niet tijdens het sporten. Gebruik de machine op de manier die in deze handleiding wordt beschreven.
• Pas alle positionele aanpassingsapparaten correct aan en zet ze veilig vast. Zorg ervoor dat de aanpassingsapparaten de gebruiker niet raken.
• Trainen op deze machine vereist coördinatie en evenwicht. Anticipeer op veranderingen in snelheid en weerstandsniveau die tijdens trainingen kunnen optreden en wees alert om verlies van evenwicht en mogelijk letsel te voorkomen.
• Houd batterijen uit de buurt van warmtebronnen en hete oppervlakken.
• Meng geen oude en nieuwe batterijen.
• Meng geen alkaline, standaard (koolstof-zink) of oplaadbare (Ni-Cd, Ni-MH, enz.) batterijen.
• Probeer niet-oplaadbare batterijen niet op te laden. Verwijder lege batterijen en gooi ze veilig weg.
• Verwijder oplaadbare batterijen uit de machine voordat u ze oplaadt.
• Sluit de voedingsklemmen op de batterijen niet kort.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Vertraag het tempo om de pedalen tot stilstand te brengen. Stap niet van de fiets af voordat de pedalen volledig tot stilstand zijn gekomen. Houd er rekening mee dat de bewegende pedalen de achterkant van de benen kunnen raken.

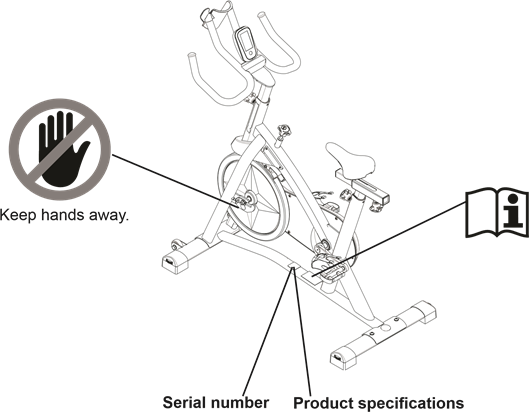

VEILIGHEIDSWAARSCHUWINGSETIKETTEN EN SERIENUMMER
