Schwinn AD2 Handleiding

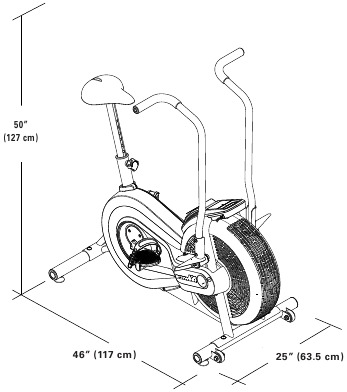

SPECIFICATIES

Dit product, de verpakking en de onderdelen bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of reproductieve schade veroorzaken. Deze kennisgeving wordt verstrekt in overeenstemming met Proposition 65 van Californië. Als u meer informatie wilt, ga dan naar onze website www.nautilus.com/prop65.

VOOR DE MONTAGE

Selecteer de ruimte waar u uw machine wilt opzetten en bedienen. Voor een veilige werking moet de locatie zich op een harde, vlakke ondergrond bevinden. Zorg voor een trainingsruimte van minimaal 2,1 m x 1,5 m (82" x 61").

Basistips voor montage
Volg deze basispunten bij het monteren van uw machine:

1. Lees en begrijp de "Belangrijke veiligheidsinstructies" voor de montage.
2. Verzamel alle onderdelen die nodig zijn voor elke montagestap.
3. Draai met de aanbevolen sleutels de bouten en moeren naar rechts (met de klok mee) om vast te draaien en naar links (tegen de klok in) om los te maken, tenzij anders aangegeven.
4. Als u 2 stukken aan elkaar bevestigt, til ze dan voorzichtig op en kijk door de boutgaten om de bout door de gaten te steken.
5. De montage vereist 2 personen.

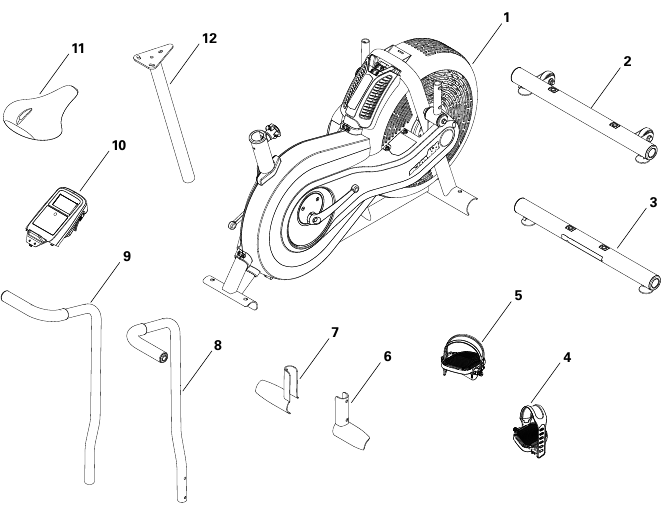

ONDERDELEN

HARDWARE

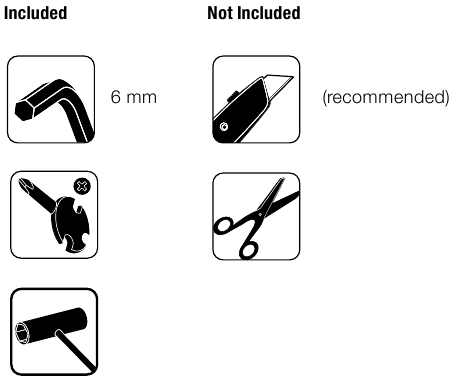

GEREEDSCHAP

MONTAGE

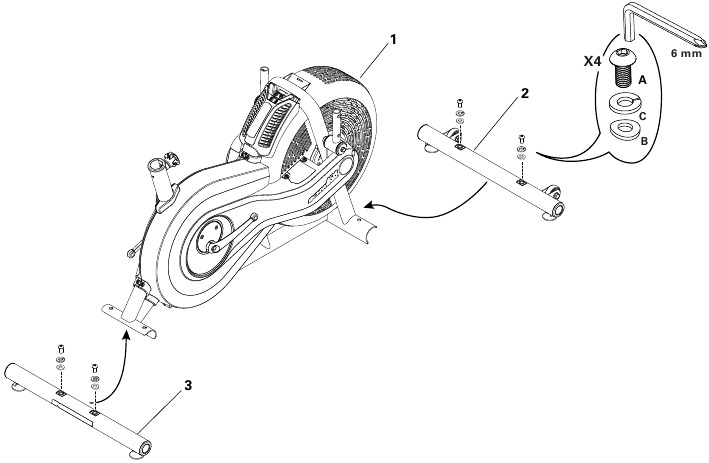

1. Stabilisatoren bevestigen aan frame-assemblage

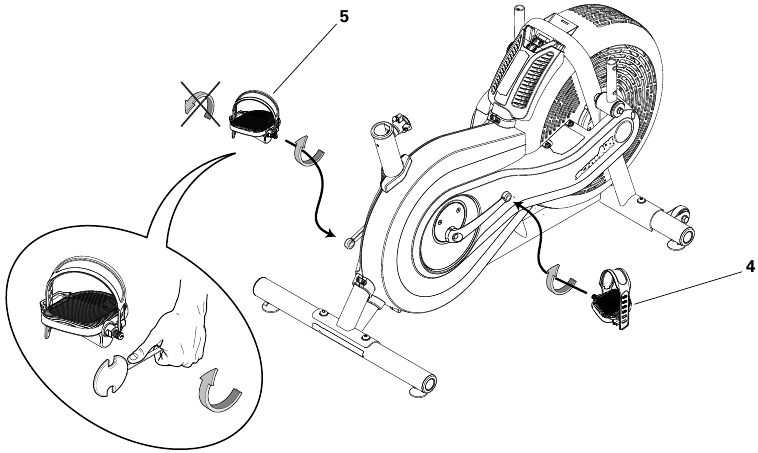

2. Pedalen bevestigen
   Opmerking: Het linkerpedaal heeft een omgekeerde schroefdraad. Zorg ervoor dat u de pedalen aan de juiste kant van de fiets bevestigt. De oriëntatie is gebaseerd op een zittende positie op de fiets. Het linkerpedaal heeft een "L", het rechterpedaal een "R".

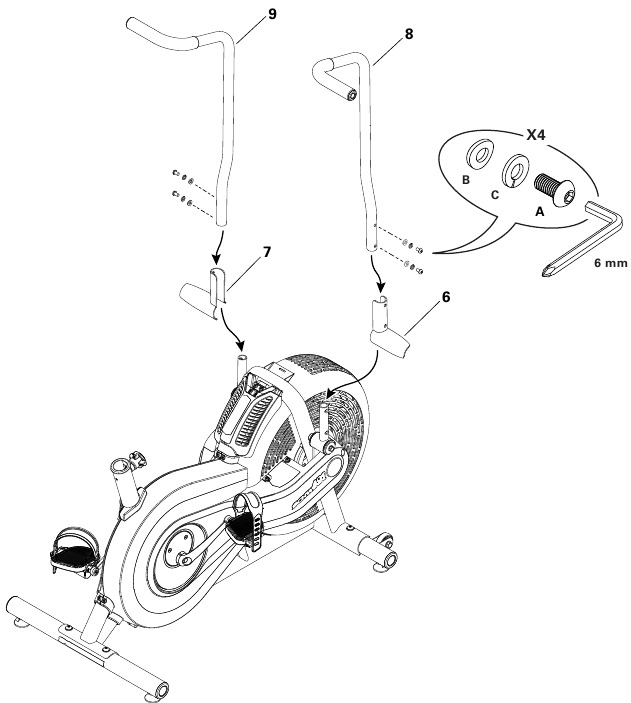

3. Voetsteunen en stuurarmen bevestigen

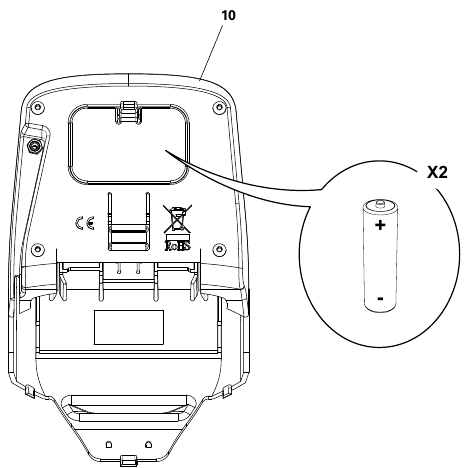

4. Batterijen plaatsen in de console
   Opmerking: De console gebruikt AA-batterijen (LR6). Zorg ervoor dat de batterijen in de richting van de +/- indicatoren in het batterijvak wijzen.

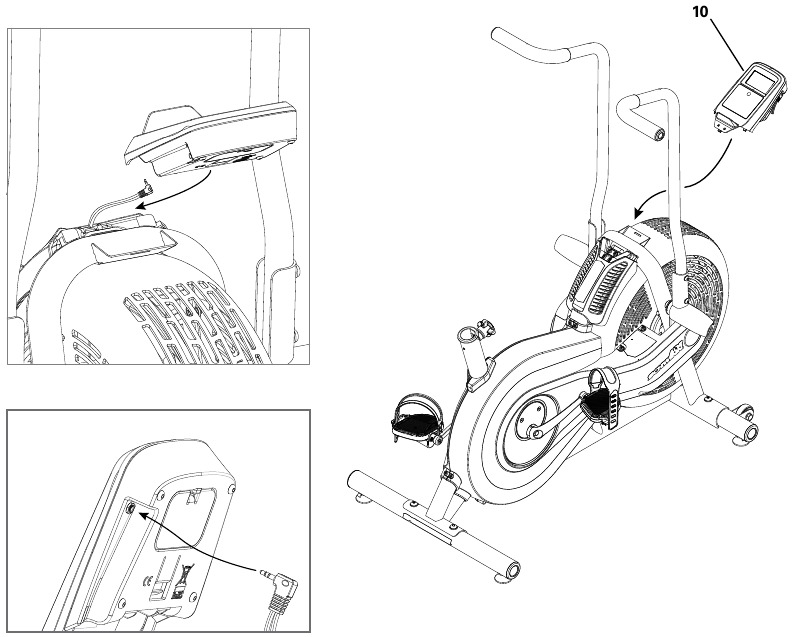

5. De console bevestigen en de consolekabel aansluiten
   LET OP: Consolekabel niet knikken

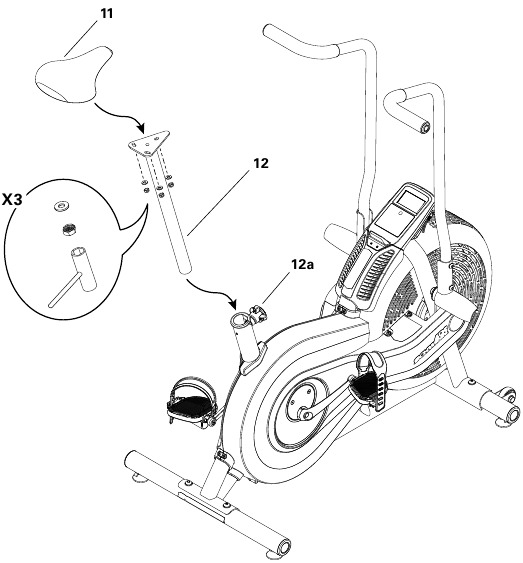

6. Zitting aan zadelpen bevestigen en op frame-assemblage plaatsen
   Opmerking: Hardware is vooraf geïnstalleerd op de zitting en niet op de hardwarekaart.
   LET OP: Zorg ervoor dat de zitting recht staat en draai de hardware vast.
   Zorg ervoor dat de verstelknop (12a) in de gaten in de zadelpen grijpt.

7. Eindcontrole
   Inspecteer uw machine om er zeker van te zijn dat alle hardware goed vastzit en dat de onderdelen correct zijn gemonteerd.
   Zorg ervoor dat u het serienummer noteert in het daarvoor bestemde veld aan de voorkant van deze handleiding. Raadpleeg het gedeelte Veiligheidswaarschuwingsetiketten en serienummer in deze handleiding.

Gebruik de machine niet en stel deze niet in bedrijf voordat de machine volledig is gemonteerd en geïnspecteerd op correcte prestaties in overeenstemming met de gebruikershandleiding.

VOORDAT U BEGINT

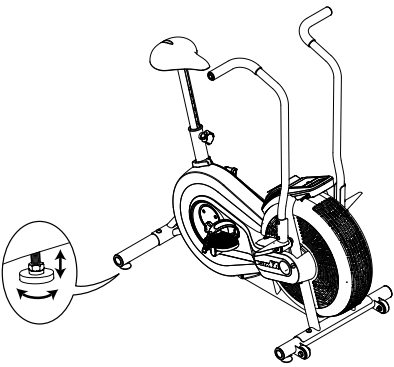

Uw machine waterpas zetten

Als uw trainingsruimte ongelijk is, moet u uw machine waterpas zetten. Om aan te passen:

1. Maak de bovenste borgmoer los.
2. Draai de waterpassteller om de hoogte aan te passen.

3. Draai de bovenste borgmoer vast om de waterpassteller te vergrendelen.

Stel de waterpasstellers niet zo hoog af dat ze losraken of losgeschroefd worden van de machine. Dit kan leiden tot letsel of schade aan de machine.

Uw machine verplaatsen

Om de machine te verplaatsen, tilt u voorzichtig de achterkant van de machine op en duwt u de machine langzaam naar de gewenste locatie. Zorg ervoor dat de ventilatorassemblage vrij blijft van de vloer.

LET OP: Wees voorzichtig bij het verplaatsen van de machine. Abrupte bewegingen kunnen de werking van de computer beïnvloeden.

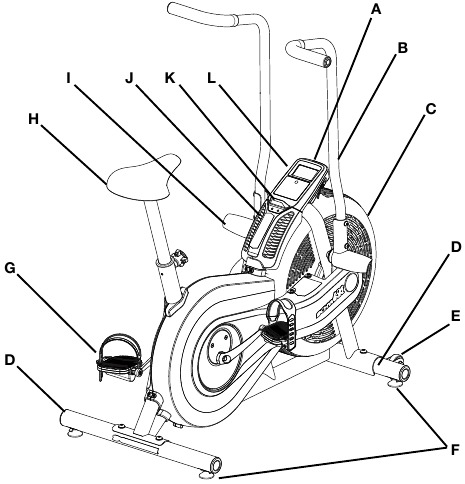

KENMERKEN

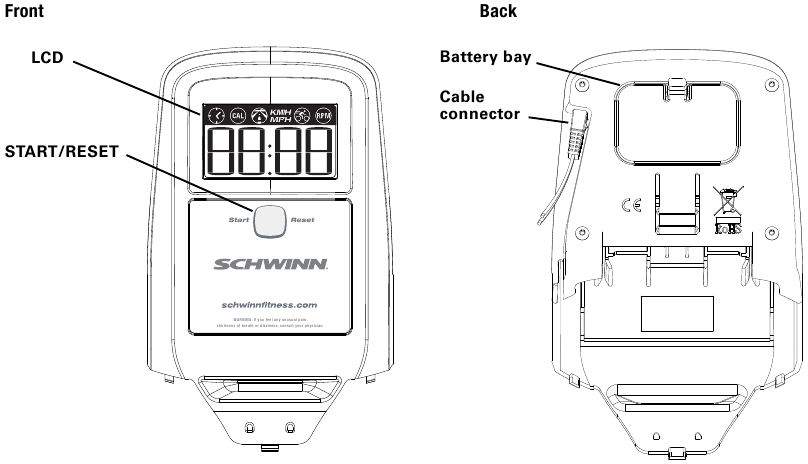

Consolefuncties

De console geeft informatie over uw training weer op het scherm. U kunt ook de knop gebruiken om toegang te krijgen tot informatie over de console-instellingen.

START/RESET Druk hierop om een actieve training te starten of te stoppen en de tijd te resetten naar 0:00.

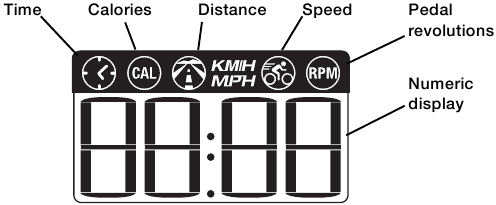

LCD-weergavegegevens

Het consolescherm toont elke trainingsmeting gedurende 5 seconden:

Tijd
Het TIME-weergaveveld toont de tijd in de training. De maximale weergave is 99:59. Als de tijd hoger is, begint de weergave weer bij 0:00.

CAL
Het CAL-weergaveveld toont de geschatte calorieën die u tijdens de oefening hebt verbrand. De maximale weergave is 9999. Als het aantal calorieën hoger is, knippert de weergave 9999.

Afstand
Het DISTANCE-weergaveveld toont de afgelegde afstand (mijlen of km) in de training, tot op twee decimalen—bijvoorbeeld 1,50. De maximale weergave is 99,99. Als de afstand groter is, begint de weergave weer bij 0,00.
Opmerking: Raadpleeg het gedeelte "Servicemodus" in deze handleiding om de meeteenheden te wijzigen in Engelse Imperial of metrische eenheden.

Snelheid
Het SPEED-weergaveveld toont de machinesnelheid in kilometers per uur (km/u) of mijlen per uur (mph), tot op één decimaal—bijvoorbeeld 10,5 of 0,0. De maximale weergave is 99,9.

RPM
Het RPM-weergaveveld toont het aantal omwentelingen per minuut (RPM) van de machine. De maximale weergave is 200.

WERKING

Wat te dragen

Draag sportschoenen met rubberen zolen. U hebt de juiste kleding nodig om te sporten, zodat u zich vrij kunt bewegen.

Hoe vaak moet u sporten

Raadpleeg een arts voordat u met een trainingsprogramma begint. Stop met sporten als u pijn of een strak gevoel in uw borst voelt, kortademig wordt of zich flauw voelt. Neem contact op met uw arts voordat u de machine opnieuw gebruikt. Gebruik de waarden die door de computer van de machine worden berekend of gemeten alleen ter referentie.

• 3 keer per week gedurende 30 minuten per dag.
• Plan trainingen van tevoren.

Zitting afstellen

De juiste plaatsing van de zitting bevordert de efficiëntie en het comfort van het sporten en vermindert het risico op blessures.

1. Plaats de bal van uw voet in het midden van een pedaal in de voorwaartse positie. Uw been moet licht gebogen zijn bij de knie.
2. Als uw been te recht is of uw voet het pedaal niet kan raken, verplaatst u de zitting naar beneden op de rechtopstaande fiets. Als uw been te veel gebogen is, verplaatst u de zitting omhoog op de rechtopstaande fiets.

Stap van de fiets voordat u de zitting afstelt.

Maak de verstelknop op de zadelbuis los en trek eraan. Stel de zitting in op de gewenste hoogte. Laat de verstelknop los om de borgpen in te schakelen. Zorg ervoor dat de pen volledig is ingeschakeld en draai de knop volledig vast.

Til de zadelpen niet boven de MAX-markering op de buis uit.

Voetpositie / Pedaalband afstellen

Voetpedalen met banden zorgen voor een veilige basis voor de hometrainer.

1. Plaats de bal van elke voet op de pedalen.
2. Maak de band over de schoen vast.

3. Herhaal dit voor de andere voet.

Zorg ervoor dat tenen en knieën recht naar voren wijzen voor een maximale pedaalefficiëntie. Pedaalbanden kunnen in positie blijven voor volgende trainingen.

Trainingsmodus

De console start de trainingsmodus als op de knop wordt gedrukt of als deze een signaal ontvangt van de RPM-sensor als gevolg van het trappen op de machine. De tijd begint te tellen vanaf 0:00.
Opmerking: Als het batterijniveau laag is, toont het consolescherm 10 seconden lang "Batt" of totdat op de knop wordt gedrukt.

De console berekent de trainingsgegevens tijdens het sporten. Het consolescherm toont de huidige waarden voor: Tijd, Calorieën, Afstand, Snelheid en RPM.

De weerstand aanpassen
De weerstand neemt automatisch toe naarmate u sneller op de fiets trapt.

De training pauzeren of stoppen

1. De console pauzeert als het trappen minder dan 5 RPM gedurende 3 seconden is. Tijdens de pauzestand toont het consolescherm Tijd, Calorieën, Totale afstand, Gemiddelde snelheid en Gemiddelde RPM.
   Begin te trappen met 5 RPM of meer om uw training te hervatten.
   Na 5 minuten in de pauzestand stopt de training en gaat de console naar de slaapmodus.
2. Druk op de knop om de training te stoppen. De tijd wordt gereset naar 0:00 en begint opnieuw te tellen. De tijd- en afstandsgegevens van de training worden toegevoegd aan de machinestatistieken (Totale tijd en Totale afstand).

Automatische uitschakeling / Slaapmodus

Als de console gedurende ongeveer 5 minuten geen invoer ontvangt, wordt deze automatisch uitgeschakeld. Het LCD-scherm is uit in de slaapmodus.

SERVICE MODE

In de servicemodus kunt u de meeteenheden instellen op Engels of Metrisch, machinegegevens en firmwareversie bekijken (alleen voor gebruik door technici).

1. Wanneer de console zich in de trainingsmodus of pauzemodus bevindt, houdt u de knop 5 seconden ingedrukt om naar de servicemodus te gaan.
   Opmerking: Tik op de knop om door de menuopties van de servicemodus te bladeren. Wanneer de console "dOnE" weergeeft, houdt u de knop 3 seconden ingedrukt om de trainingsgegevens opnieuw in te stellen en terug te keren naar de trainingsmodus.
2. Het console display toont de Units prompt. Houd de knop ingedrukt om de Units optie te starten. Druk op de knop om te schakelen tussen "LbS" (Engelse eenheden) en "SI" (metrische eenheden).
3. Houd de knop 3 seconden ingedrukt om de eenheden in te stellen. Het console display toont de Units prompt.
4. Druk op de knop om naar de Stats prompt te gaan. Houd de knop ingedrukt om de machine Stats optie te starten. Het console display toont Total Distance. Druk op de knop om te wisselen tussen Total Distance en Total Time.
   Opmerking: De Total Distance waarde is een heel aantal mijlen/km (geen decimaal).
5. Houd de knop 3 seconden ingedrukt om terug te gaan naar de Stats prompt.
6. Druk op de knop om naar de Firmware Version prompt te gaan. Houd de knop ingedrukt om de firmwareversie van de Console te bekijken.
7. Houd de knop 3 seconden ingedrukt om terug te gaan naar de Firmware Version prompt.
8. Druk op de knop om naar de exit optie te gaan. Het console display toont "dOnE".
   Om terug te gaan naar de trainingsmodus, houdt u de knop 3 seconden ingedrukt. De trainingsgegevens worden opnieuw ingesteld.
   Om het menu van de servicemodus opnieuw te doorlopen, tikt u op de knop. Het console display toont de Units prompt.

In de servicemodus gaat de console na ongeveer 5 minuten zonder input naar de slaapmodus.

ONDERHOUD

Lees alle onderhoudsinstructies volledig door voordat u met reparaties begint. In sommige gevallen is een assistent nodig om de noodzakelijke taken uit te voeren.

Apparatuur moet regelmatig worden onderzocht op schade en reparaties. De eigenaar is verantwoordelijk om ervoor te zorgen dat regelmatig onderhoud wordt uitgevoerd. Versleten, beschadigde of losse onderdelen moeten onmiddellijk worden gerepareerd of vervangen. Alleen door de fabrikant geleverde onderdelen mogen worden gebruikt om de apparatuur te onderhouden en te repareren.

Dagelijks:
Controleer de hometrainer vóór elk gebruik op losse, kapotte, beschadigde of versleten onderdelen. Niet gebruiken als dit het geval is. Repareer of vervang alle onderdelen bij de eerste tekenen van slijtage of schade. Veeg uw machine en console na elke training af met een vochtige doek om ze van zweet te ontdoen.
Opmerking: Vermijd overmatig vocht op de console.

Wekelijks:
Reinig de machine om stof, vuil of aanslag van de oppervlakken te verwijderen. Controleer of de zitting en het stuur soepel werken. Breng indien nodig spaarzaam een dun laagje siliconensmeermiddel aan om de werking te vergemakkelijken.
Opmerking: Gebruik geen producten op basis van aardolie.

Maandelijks of na 20 uur:
Controleer de pedalen, crankarmen en het stuur en draai ze indien nodig vast. Zorg ervoor dat alle bouten en schroeven goed vastzitten. Draai indien nodig vast.

LET OP: Niet reinigen met een oplosmiddel op basis van aardolie of een autoreiniger. Zorg ervoor dat de console vrij van vocht blijft.

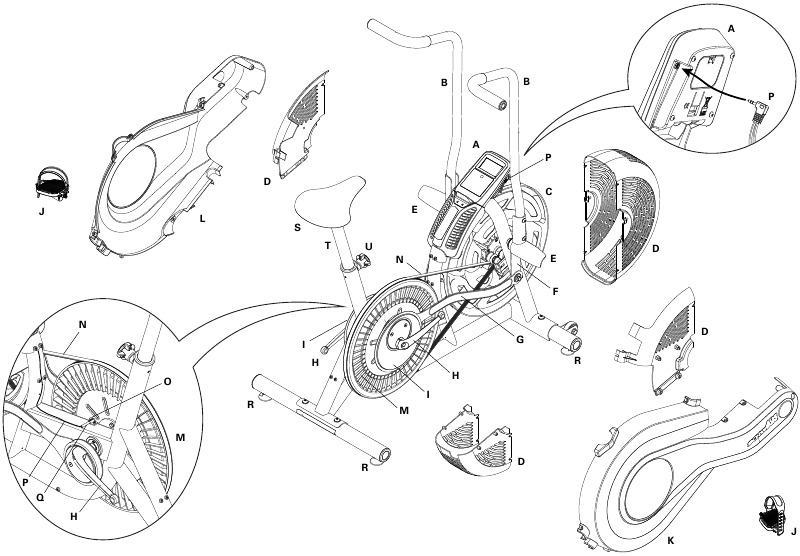

Onderhoudsonderdelen

De batterijen van de console vervangen

Het console display toont "Batt" tijdens het opstarten als het batterijniveau laag is. Wanneer u de batterijen vervangt, moet u ervoor zorgen dat de batterijen in de +/- richting wijzen die in het batterijcompartiment wordt weergegeven.
Opmerking: De console gebruikt AA-batterijen (LR6).

Meng geen oude en nieuwe batterijen.
Meng geen alkaline-, standaard (koolstof-zink) of oplaadbare (Ni-Cd, Ni-MH, enz.) batterijen.

Verwijder de batterijen om corrosieschade te voorkomen als u de machine langere tijd niet gaat gebruiken.

PROBLEEMOPLOSSING

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Dit pictogram betekent een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Neem de volgende waarschuwingen in acht:
Lees en begrijp alle waarschuwingen op deze machine.
Lees en begrijp de montage-instructies zorgvuldig.

• Houd omstanders en kinderen te allen tijde uit de buurt van het product dat u monteert.
• Installeer de batterijen pas in de machine op het tijdstip dat in de montagehandleiding staat aangegeven.
• Monteer deze machine niet buitenshuis of op een natte of vochtige locatie.
• Zorg ervoor dat de montage wordt uitgevoerd in een geschikte werkruimte, uit de buurt van voetverkeer en blootstelling aan omstanders.
• Sommige onderdelen van de machine kunnen zwaar of onhandig zijn. Gebruik een tweede persoon bij het uitvoeren van de montagestappen waarbij deze onderdelen betrokken zijn. Voer geen stappen uit waarbij zwaar tillen of onhandige bewegingen nodig zijn in uw eentje.
• Zet deze machine op een stevige, vlakke, horizontale ondergrond.
• Probeer het ontwerp of de functionaliteit van deze machine niet te wijzigen. Dit kan de veiligheid van deze machine in gevaar brengen en maakt de garantie ongeldig.
• Als vervangende onderdelen nodig zijn, gebruik dan alleen originele vervangende onderdelen en hardware die door Nautilus worden geleverd. Het niet gebruiken van originele vervangende onderdelen kan een risico vormen voor de gebruikers, ervoor zorgen dat de machine niet correct werkt en de garantie ongeldig maken.
• Niet gebruiken voordat de machine volledig is gemonteerd en is geïnspecteerd op correcte prestaties in overeenstemming met de handleiding.
• Lees en begrijp de volledige handleiding die bij deze machine wordt geleverd voordat u deze voor het eerst gebruikt. Bewaar de handleiding voor toekomstig gebruik.
• Voer alle montagestappen uit in de aangegeven volgorde. Onjuiste montage kan leiden tot letsel of onjuiste werking.
• Dit product bevat magneten. Magnetische velden kunnen het normale gebruik van bepaalde medische hulpmiddelen op korte afstand belemmeren. Gebruikers kunnen in de buurt van de magneten komen bij de montage, het onderhoud en/of het gebruik van het product. Gezien het duidelijke belang van deze hulpmiddelen, zoals een pacemaker, is het belangrijk dat u uw arts raadpleegt in verband met het gebruik van deze apparatuur. Raadpleeg de sectie "Veiligheidswaarschuwingslabels en serienummer" om de locatie van de magneten op dit product te bepalen.
• Kinderen mogen niet op of in de buurt van deze machine worden toegelaten. Bewegende delen en andere kenmerken van de machine kunnen gevaarlijk zijn voor kinderen.
• Niet bedoeld voor gebruik door personen jonger dan 14 jaar.
• Raadpleeg een arts voordat u met een trainingsprogramma begint. Stop met trainen als u pijn of een beklemmend gevoel in uw borst voelt, kortademig wordt of zich flauw voelt. Neem contact op met uw arts voordat u de machine opnieuw gebruikt. Gebruik de waarden die door de computer van de machine worden berekend of gemeten alleen ter referentie.
• Controleer deze machine vóór elk gebruik op losse onderdelen of tekenen van slijtage. Niet gebruiken als dit het geval is. Controleer de zitting, pedalen en crankarmen nauwlettend. Neem contact op met de klantenservice van Nautilus® voor reparatie-informatie.
• Maximaal gebruikersgewicht: 113 kg. Niet gebruiken als u zwaarder bent dan dit gewicht.
• Deze machine is uitsluitend bedoeld voor thuisgebruik.
• Draag geen losse kleding of sieraden. Deze machine bevat bewegende delen. Steek geen vingers of andere voorwerpen in bewegende delen van de trainingsapparatuur.
• Zet deze machine op een stevige, vlakke, horizontale ondergrond en bedien hem daarop.
• Maak de pedalen stabiel voordat u erop stapt. Wees voorzichtig wanneer u op en van de machine stapt.
• Schakel alle stroom uit voordat u deze machine onderhoudt.
• Gebruik deze machine niet buitenshuis of op vochtige of natte locaties. Houd de voetpedalen schoon en droog.
• Houd aan elke kant van de machine minstens 60 cm vrij. Dit is de aanbevolen veilige afstand voor toegang en passage rond de machine en voor nooduitgangen. Houd derden uit deze ruimte wanneer de machine in gebruik is.
• Overbelast uzelf niet tijdens het sporten. Bedien de machine op de manier die in deze handleiding wordt beschreven.
• Stel alle positionele afstelapparaten correct af en schakel ze veilig in. Zorg ervoor dat de afstelapparaten de gebruiker niet raken.
• Trainen op deze machine vereist coördinatie en evenwicht. Zorg ervoor dat u anticipeert op veranderingen in snelheid en weerstandsniveau die tijdens trainingen kunnen optreden, en wees alert om verlies van evenwicht en mogelijk letsel te voorkomen.

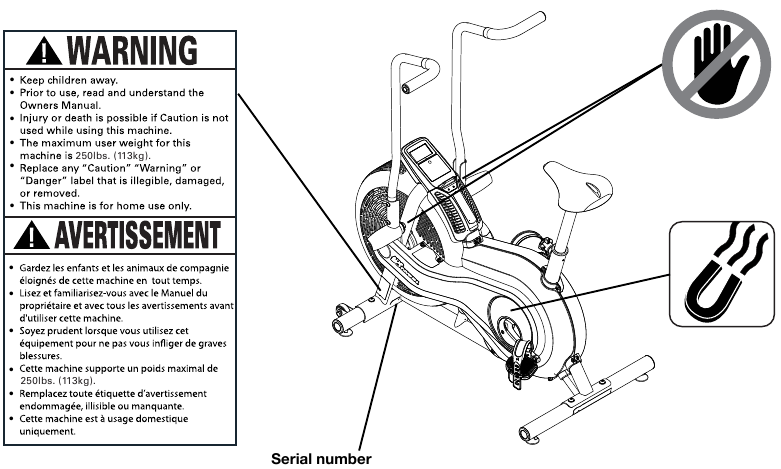

VEILIGHEIDSWAARSCHUWINGSETIKETTEN EN SERIENUMMER

Om garantieondersteuning te valideren, bewaar het originele aankoopbewijs en noteer de volgende informatie:
Serienummer
Aankoopdatum
Om uw productgarantie te registreren, gaat u naar: www.SchwinnFitness.com/register
Of bel 1 (800) 605–3369.
Als u vragen of problemen heeft met uw product, bel dan 1 (800) NAUTILUS (628–8458).

Nautilus, Inc., (800) NAUTILUS / (800) 628-8458, www.NautilusInc.com - Klantenservice: Noord-Amerika (800) 605-3369, csnls@nautilus.com | buiten de VS +01-360-859-5180, technics-APLA@nautilus.com
