Schwinn Classic Cruiser-handleiding

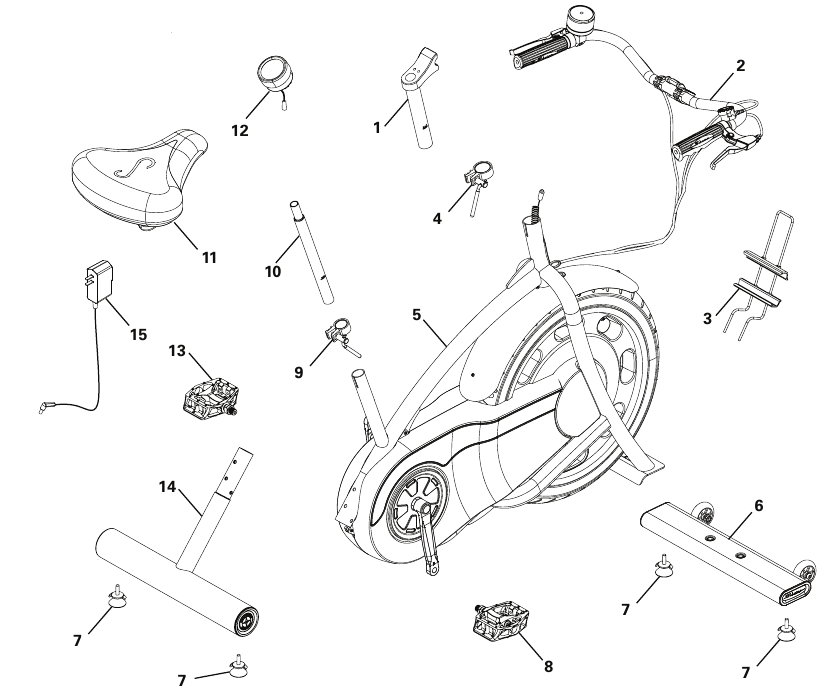

Onderdelen / Hardware

A

Opmerking: Er zijn enkele reserveonderdelen meegeleverd op de hardwarekaart. Houd er rekening mee dat er hardware over kan blijven na de juiste montage van uw machine.

Montage

Opmerking: Vanwege de kabels die van het stuur naar de binnenkant van het frame lopen, moet u ervoor zorgen dat u het stuur voorzichtig uitpakt en voor het frame plaatst. Zorg ervoor dat u de kabels niet beknelt tijdens het uitpakken of monteren.

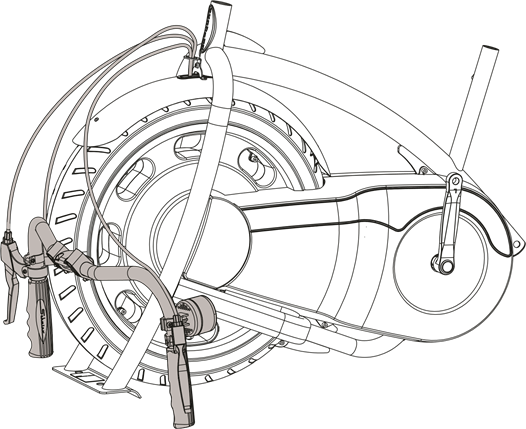

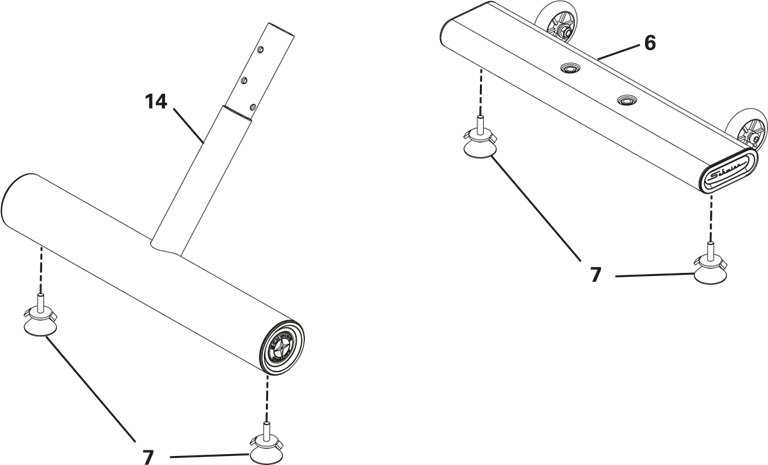

1. Nivelleerders bevestigen aan de voorste en achterste stabilisatoren

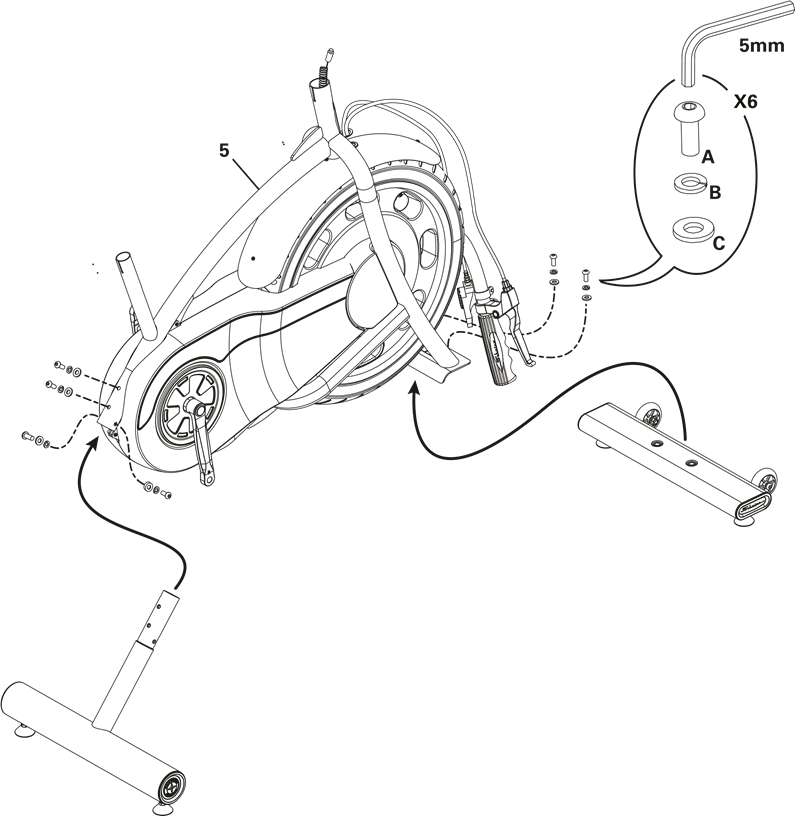

2. De stabilisatoren aan het frame bevestigen

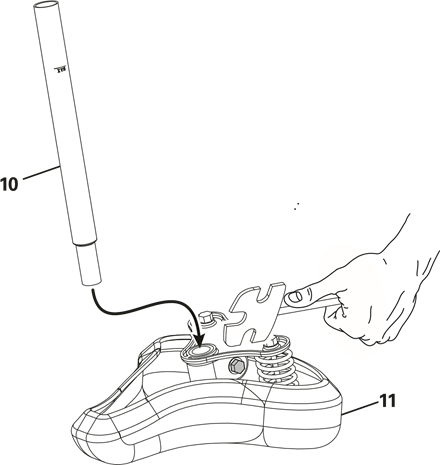

3. Het zadel aan de zadelpen bevestigen
   LET OP: Draai de bouten aan elke kant van de zadelbeugel vast om het zadel op zijn plaats te houden.

4. De zadel- en stuurverstelklemmen op het frame plaatsen
   LET OP: Richt de klemmen zo dat de binnenste rand op de bovenkant van de stangen van het frame rust. Draai ze nog niet helemaal vast.

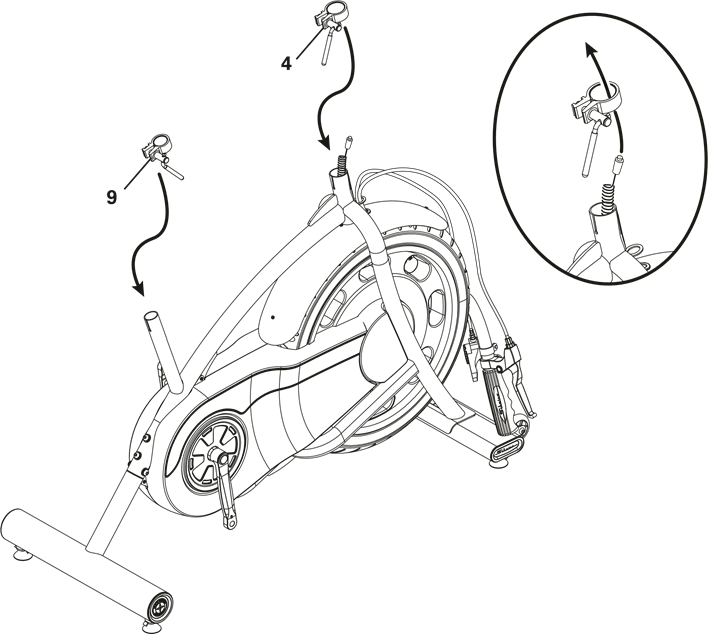

5. De consolekabel door de stuurpen leiden. De stuur- en zadelpennen aan het frame bevestigen
   LET OP: De kabel niet beknellen. Zorg ervoor dat de verstelhendels volledig in de pennen grijpen.
   Zorg ervoor dat de pennen zich onder de maximale hoogtemarkeringen bevinden.

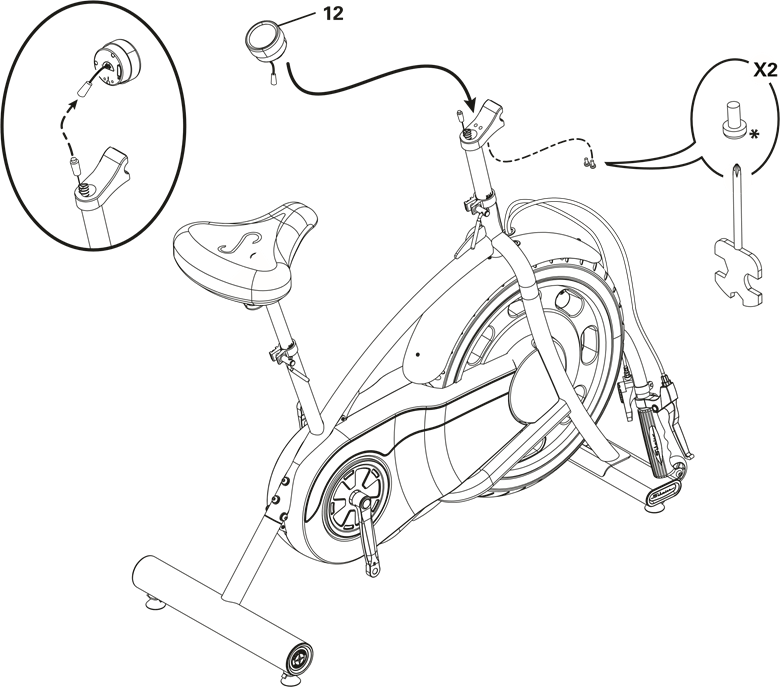

6. De console aan het frame bevestigen
   LET OP: De kabel niet beknellen. De hardware is vooraf geïnstalleerd en staat niet op de hardwarekaart (*).

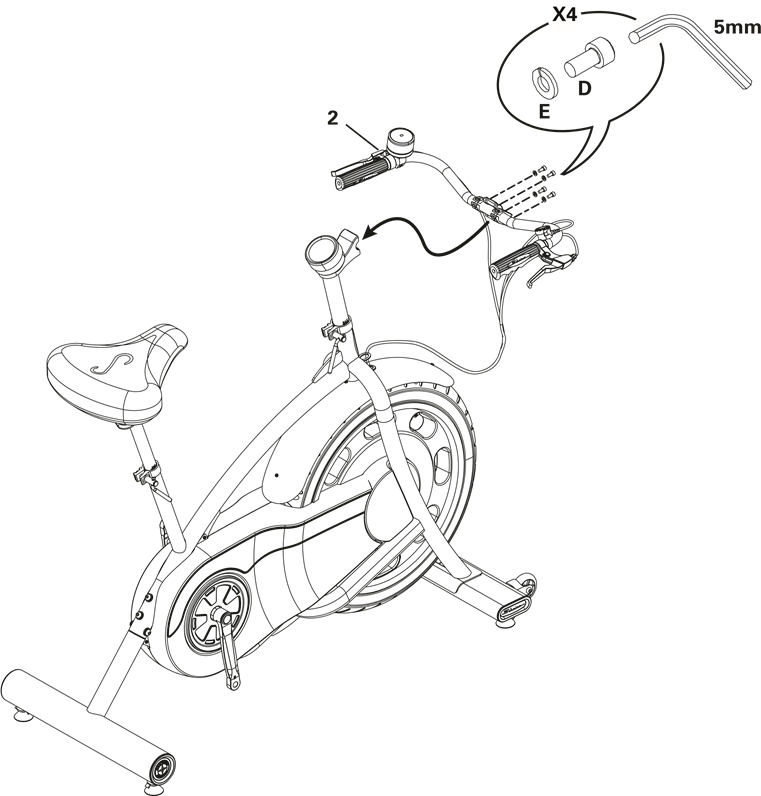

7. Het stuur aan het frame bevestigen
   Opmerking: Zorg ervoor dat u geen kabels beknelt wanneer u het stuur bevestigt.

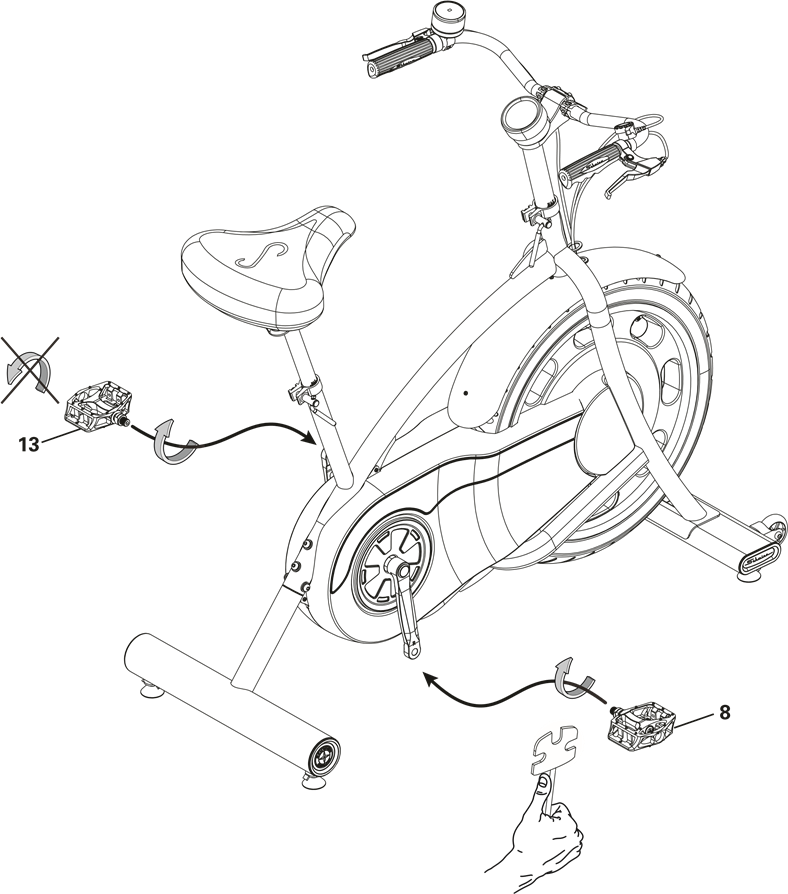

8. De pedalen aan het frame bevestigen
   Opmerking: Het linkerpedaal heeft een omgekeerde schroefdraad. Zorg ervoor dat u de pedalen aan de juiste kant van de fiets bevestigt. De oriëntatie is gebaseerd op een zittende positie op de fiets.
   Het linkerpedaal heeft een "L", het rechterpedaal een "R".

9. De mediaplank aan het frame bevestigen
   Opmerking: Pas de mediaplank aan de gewenste oriëntatie aan en draai de hardware die hem aan het stuur bevestigt volledig vast.

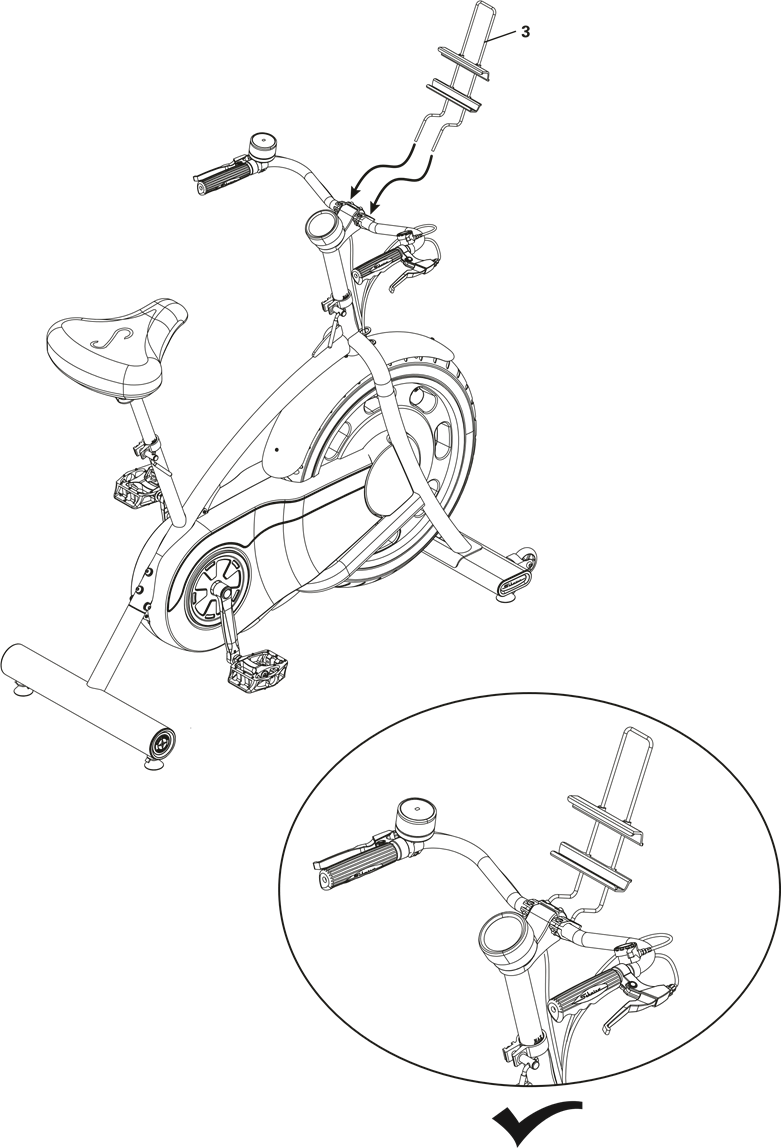

10. O n het stuur de oriëntatie van de timer, weerstandsschakelaar en remhendels controleren. Aanpassen voor de juiste positionering
11. Alle hardware van de vorige stappen volledig vastdraaien

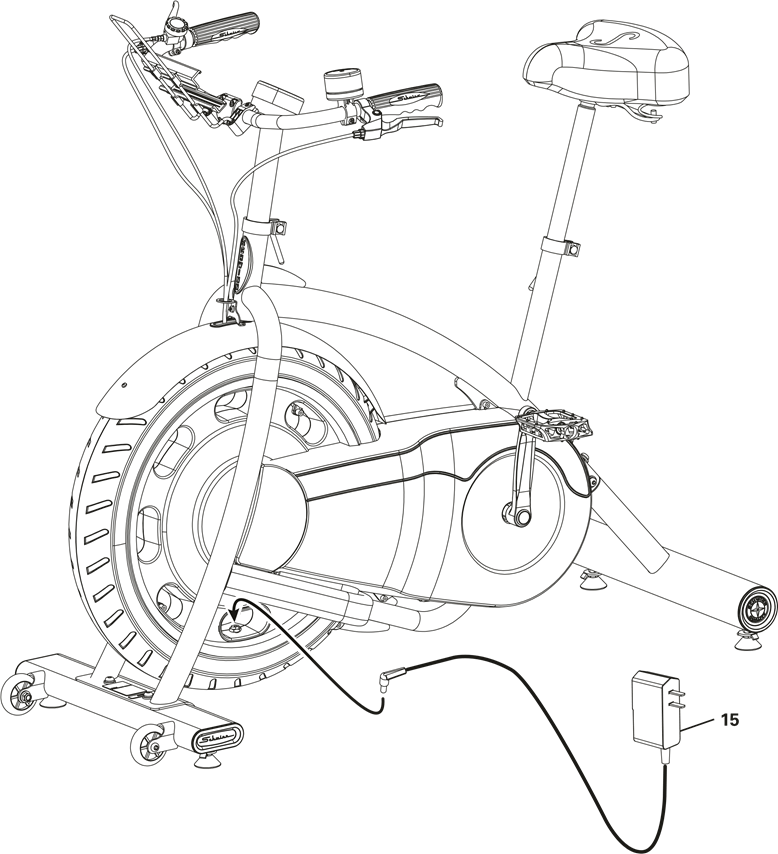

12. De AC-stroomadapter op het frame aansluiten

13. Eindcontrole
    Inspecteer uw machine om er zeker van te zijn dat alle hardware goed vastzit en dat de onderdelen correct zijn gemonteerd.
    Zorg ervoor dat u het serienummer noteert in het veld aan de voorkant van deze handleiding. Raadpleeg het gedeelte Veiligheidswaarschuwingen en serienummer in deze handleiding.
    De machine niet gebruiken of in gebruik nemen voordat de machine volledig is gemonteerd en is gecontroleerd op correcte prestaties in overeenstemming met de gebruikershandleiding.

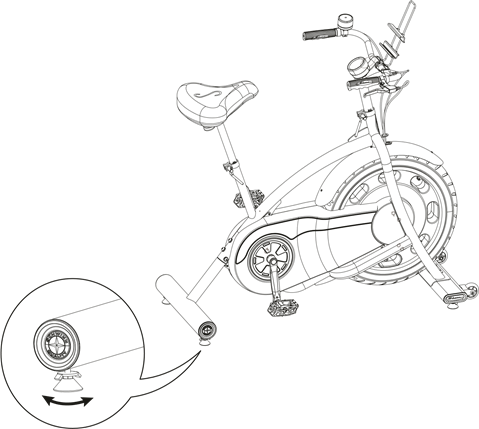

De fiets waterpas zetten
Nivelleerders bevinden zich aan elke kant van de stabilisatoren. Draai aan de knop om de stabilisatorvoet aan te passen. Zorg ervoor dat de fiets waterpas en stabiel staat voordat u gaat sporten.

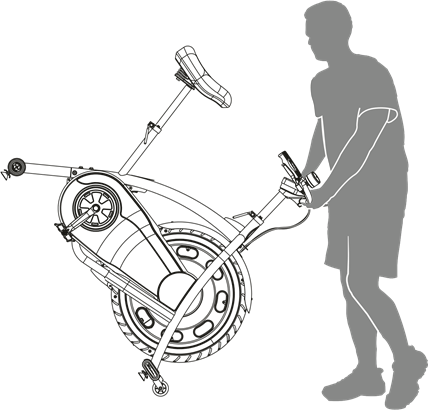

De fiets verplaatsen
Om de fiets te verplaatsen, trekt u voorzichtig aan het stuur terwijl u de voorkant van de fiets naar beneden duwt. Duw de fiets naar de gewenste locatie.
LET OP: Wees voorzichtig wanneer u de machine verplaatst. Abrupte bewegingen kunnen de werking van de computer beïnvloeden.

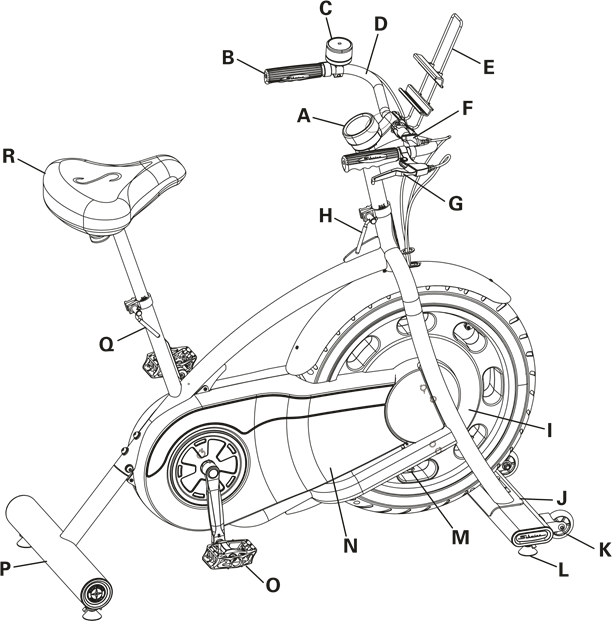

Kenmerken

1. Console
2. Handgreep
3. Timer
4. Stuur
5. Mediarek
6. Weerstandsversteller
7. App-gamebedieningshendel
8. Verstelhendel stuur
9. Vliegwiel (gesloten)

10. Stabilisator, voorkant
11. Transportwielen
12. Nivelleerder
13. Stroominlaat
14. Aandrijfriembeschermer
15. Pedaal
16. Stabilisator achter
17. Verstelhendel zitting
18. Zitting

Gebruik de waarden die zijn berekend of gemeten door de computer van het apparaat alleen als referentie. Te veel sporten kan leiden tot ernstig letsel of de dood. Als u zich flauw voelt, stop dan onmiddellijk met sporten.

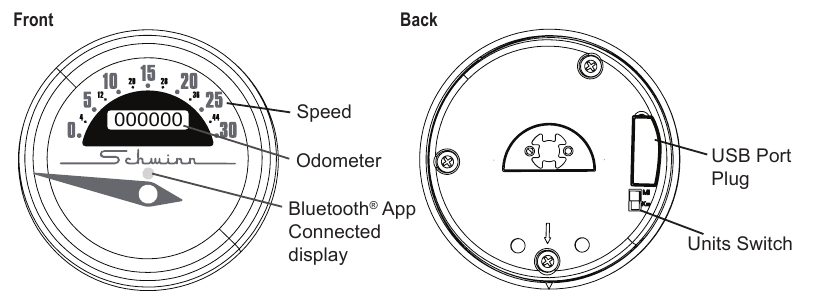

Consolefuncties
De Console geeft informatie over uw training.
Opmerking: de USB-poort wordt alleen gebruikt om de Console bij te werken. Het is niet mogelijk om een apparaat op te laden of trainingsresultaten te exporteren.

Odometer en eenhedenschakelaar
De odometer houdt de totale afstand van de fitnessmachine bij in mijlen of kilometers, afhankelijk van de geselecteerde eenheden. De eenhedenschakelaar aan de achterkant van de Console schakelt tussen mijlen en kilometers.
Opmerking: als de eenhedenschakelaar wordt gewijzigd nadat er al een afstand is afgelegd, blijft de odometer bij de nieuwe snelheid optellen bij het totaal. Dit resulteert in een gemengde waarde van mijlen en kilometers.

Snelheid
Het weergaveveld Snelheid toont de snelheid van de machine in mijl per uur (mph) of kilometer per uur (km/u). De maximaal weergegeven snelheid is 30 mph of 44 km/u.
Opmerking: de naald voor de weergave Snelheid wordt op nul gezet wanneer de Console voor het eerst van stroom wordt voorzien.

Bluetooth^®-connectiviteit met de "Schwinn Classic Cruiser™"-fitnessapp
Deze fitnessmachine is uitgerust met Bluetooth^®-connectiviteit en kan draadloos worden gesynchroniseerd met de "Schwinn Classic Cruiser™"-fitnessapp op ondersteunde apparaten. De app synchroniseert met uw fitnessmachine om het totale aantal verbrande calorieën, de tijd, de afstand en meer bij te houden. Het display Bluetooth^®-app verbonden toont wanneer de Console is gekoppeld met de app.
Voordat u met uw training begint, opent u de app op uw apparaat met Bluetooth^®. Als de app niet actief is tijdens uw training, worden de resultaten niet bijgehouden. Zorg ervoor dat u de gewenste gebruiker (1 of 2) in de app selecteert om de training correct bij te houden.

1. Download de gratis app met de naam Schwinn Classic Cruiser^™. De app is beschikbaar in iTunes^® en Google Play^™.
   Opmerking: voor een volledige lijst van ondersteunde apparaten kunt u de app in iTunes^® of Google Play™ raadplegen.


2. Volg de instructies in de app om uw apparaat met uw fitnessapparaat te synchroniseren.

Trainen met andere fitnessapps
Deze fitnessmachine heeft geïntegreerde Bluetooth^®-connectiviteit waardoor deze met een aantal digitale partners kan werken. Voor onze meest recente lijst van ondersteunde partners kunt u terecht op: www.nautilus.com/partners

Bediening

Wat te dragen
Draag sportschoenen met rubberen zolen of geschikte fietsschoenen. U hebt de juiste kleding nodig om te sporten waarmee u zich vrij kunt bewegen.

Hoe vaak moet u sporten
Raadpleeg een arts voordat u met een trainingsprogramma begint. Stop met sporten als u pijn of een strak gevoel in uw borst voelt, kortademig wordt of zich flauw voelt. Neem contact op met uw arts voordat u de machine opnieuw gebruikt. Gebruik de waarden die zijn berekend of gemeten door de computer van het apparaat alleen als referentie.

• 3 keer per week gedurende 30 minuten per dag.
• Plan trainingen van tevoren in.

Afstelling zadelpen
De juiste plaatsing van het zadel en het stuur bevordert een efficiënte en comfortabele training en vermindert het risico op letsel.

1. Met een pedaal in de voorwaartse positie centreert u de bal van uw voet boven het midden van het pedaal. Uw been moet licht gebogen zijn bij de knie.
2. Als uw been te recht is of uw voet het pedaal niet kan raken, verplaatst u het zadel omlaag op de rechtopstaande fiets. Als uw been te veel gebogen is, verplaatst u het zadel omhoog op de rechtopstaande fiets.
   Stap van de fiets voordat u het zadel afstelt.
   Draai de verstelhendel van het zadel op de zadelpen los. Stel het zadel in op de gewenste hoogte. Draai de verstelhendel vast om de zadelpen vast te zetten. Zorg ervoor dat de verstelhendel volledig is ingeschakeld.

Til de zadelpen niet boven de MAX-markering op de buis uit.

Afstelling stuur
Draai de verstelhendel van het stuur op de stuurpen los. Stel de stuureenheid af op de gewenste hoogte.
Draai de verstelhendel volledig vast.
Til de stuureenheid niet boven de MAX-markering op de buis uit.

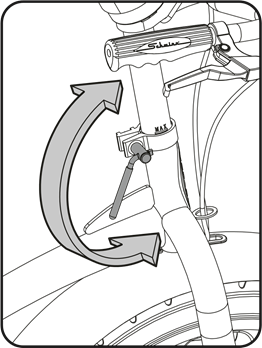

Om de hoeken van de items die aan het stuur zijn bevestigd af te stellen, draait u de schroeven los waarmee ze zijn vastgezet en stelt u ze af op de gewenste hoek. Draai de hardware volledig vast.

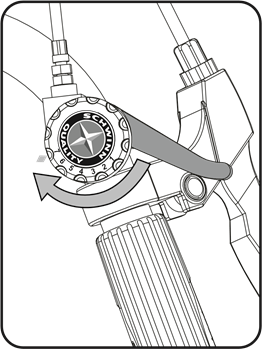

Weerstandsversteller
De weerstandsversteller regelt het niveau van weerstand dat op het vliegwiel wordt uitgeoefend. Het geselecteerde weerstandsniveau wordt aangegeven door de onderste "ster" van het Schwinn^® Quality-logo. Er zijn zeven weerstandsniveaus (1-7) op de hometrainer.
Stel de weerstandsversteller af om de weerstand op elk moment tijdens uw training te verhogen of te verlagen.

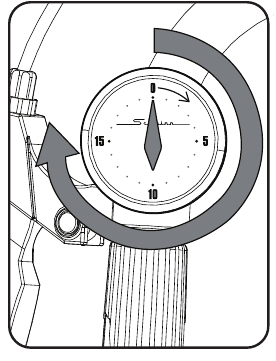

Trainingstimer
Uw fitnessmachine is uitgerust met een trainingstimer van 20 minuten. Draai de voorkant van de timer voorzichtig met de klok mee 3/4 van de weg rond (voorbij 15) en vervolgens naar de gewenste tijd en laat hem los. De trainingstimer begint onmiddellijk af te tellen en maakt een hoorbaar geluid wanneer de tijd is verstreken.
Opmerking: draai de voorkant van de timer nooit tegen de klok in tijdens de eerste 3/4 van het opwinden. Dit kan de timer beschadigen.

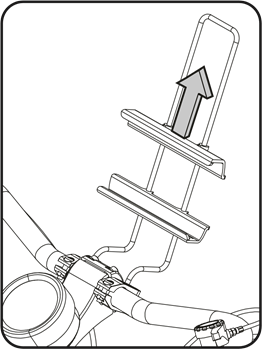

Mediarek
Uw fitnessmachine is uitgerust met een mediarek boven het stuur. Het mediarek zet uw mobiele apparaat of andere media vast. Stel het onderste deel in op de laagste stand voor uw mobiele apparaat. Plaats uw apparaat op het onderste deel van het mediarek en schuif, terwijl u het apparaat op zijn plaats houdt, het bovenste deel omlaag totdat uw apparaat veilig tussen het onderste en bovenste deel zit.

Trainingsmodus
De machine start de trainingsmodus wanneer deze is aangesloten of als deze een signaal van de RPM-sensor ontvangt als gevolg van het trappen op de machine.

Een training pauzeren of stoppen / Automatische uitschakeling (slaapmodus)
Als de Console gedurende ongeveer 2 minuten geen input ontvangt, wordt deze automatisch uitgeschakeld.

Trainingsresultaten
De Console toont uw trainingsresultaten niet. Om een training te kunnen bekijken, moet een apparaat met Bluetooth^® en de Schwinn Classic Cruiser™-app actief zijn gedurende de training. Zorg ervoor dat u uw gebruikersprofiel (1 of 2) in de app selecteert voordat u gaat trainen.
De app houdt de gebruiker, de datum/tijd van de training, de duur, de gemiddelde snelheid, de hoogste snelheid, de afstand, het aantal RPM's (rotaties per minuut) en het totale aantal calorieën bij.

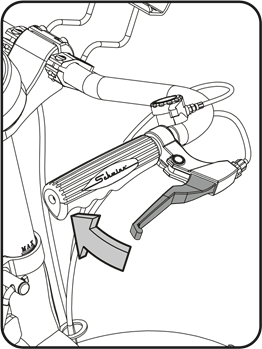

App-gamebedieningshendels
De app-gamebedieningshendels voegen een niveau van interactie toe wanneer ze worden gebruikt met functies in de Schwinn Classic Cruiser™-app.

Onderhoud

Lees alle onderhoudsinstructies volledig door voordat u met reparatiewerkzaamheden begint. In sommige gevallen is een assistent nodig om de nodige taken uit te voeren.
Apparatuur moet regelmatig worden onderzocht op schade en reparaties. De eigenaar is verantwoordelijk om ervoor te zorgen dat er regelmatig onderhoud wordt uitgevoerd. Versleten, beschadigde of losse onderdelen moeten onmiddellijk worden gerepareerd of vervangen. Alleen door de fabrikant geleverde onderdelen mogen worden gebruikt om de apparatuur te onderhouden en te repareren. Als de waarschuwingslabels op enig moment losraken, onleesbaar worden of loskomen, vervang dan de labels. Als u deze in de VS/Canada hebt gekocht, neemt u contact op met de klantenservice voor vervangende labels. Als u deze buiten de VS/Canada hebt gekocht, neemt u contact op met uw plaatselijke distributeur.

Dagelijks:	Onderzoek de fitnessmachine voor elk gebruik op losse, gebroken, beschadigde of versleten onderdelen. Niet gebruiken als u deze in deze toestand aantreft. Repareer of vervang alle onderdelen bij de eerste tekenen van slijtage of schade. Zorg ervoor dat de afstelklemmen vastzitten. Draai indien nodig aan. Veeg uw machine en Console na elke training met een vochtige doek af om deze van zweet te ontdoen. Opmerking: vermijd overmatig vocht op de Console.
Wekelijks:	Reinig de machine om stof, vuil of aanslag van de oppervlakken te verwijderen. Controleer op een soepele werking van de zitting en het stuur. Breng indien nodig spaarzaam een dunne laag siliconensmeermiddel aan om de werking te vergemakkelijken. Siliconensmeermiddel is niet bedoeld voor menselijke consumptie. Buiten bereik van kinderen bewaren. Op een veilige plaats bewaren. Opmerking: gebruik geen producten op basis van petroleum.
Maandelijks of na 20 uur:	Controleer de pedalen en crankarmen en draai ze indien nodig aan. Zorg ervoor dat alle bouten en schroeven vastzitten. Draai indien nodig aan.
LET OP: reinig niet met een oplosmiddel op basis van petroleum of een reiniger voor auto's. Zorg ervoor dat u de Console vrij van vocht houdt.

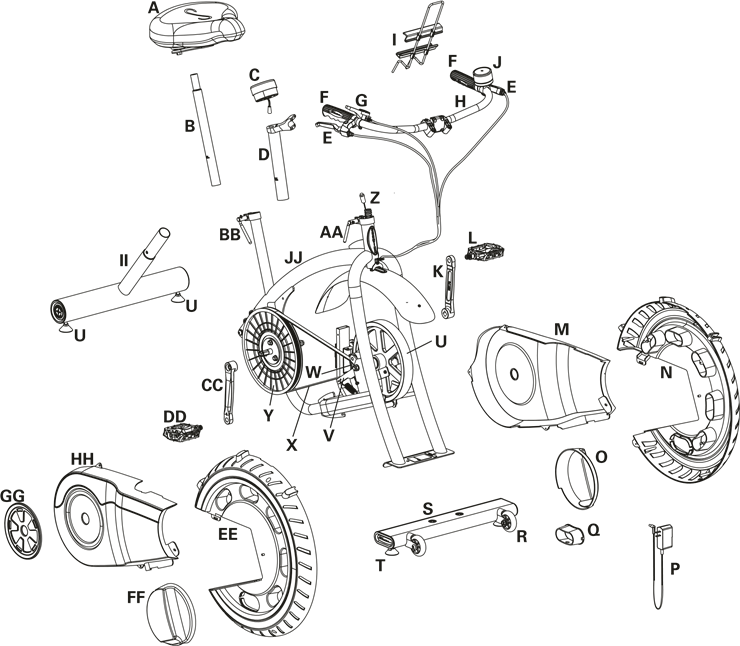

Onderhoudsonderdelen

1. Zitting
2. Zadelpen
3. Console
4. Consolemast
5. App-gamebedieningshendel
6. Handgreep stuur
7. Remschakelaar
8. Stuur
9. Mediarek
10. Timer
11. Crankarm, links
12. Pedaal, links
13. Linker kap
14. Linker wielkap
15. Linker asafdekking
16. Afstelknop
17. Kap stroominlaat
18. Transportwiel

19. Stabilisator voorkant
20. Nivelleerder
21. Vliegwiel
22. Spanner
23. Remconstructie/servomotor
24. Aandrijfriem
25. Aandrijfpoelie
26. Datakabel

AA Afstelklem stuur
BB Afstelklem zitting
CC Crankarm, rechts
DD Pedaal, rechts
EE Rechter wielkap
FF Rechter asafdekking
GG Crankdeksel
HH Rechter kap
II Stabilisator achter
JJ Frame-constructie

Probleemoplossing

Belangrijke veiligheidsinstructies

Dit pictogram betekent een potentieel gevaarlijke situatie die, indien niet vermeden, tot de dood of ernstig letsel kan leiden.
Neem de volgende waarschuwingen in acht:
Lees en begrijp alle waarschuwingen op dit apparaat.
Lees en begrijp de montage-instructies zorgvuldig.

• Houd omstanders en kinderen te allen tijde uit de buurt van het product dat u aan het monteren bent.
• Sluit de voeding niet aan op de machine totdat u daartoe de opdracht krijgt.
• Monteer deze machine niet buitenshuis of op een natte of vochtige locatie.
• Zorg ervoor dat de montage wordt uitgevoerd in een geschikte werkruimte, uit de buurt van voetgangersverkeer en blootstelling aan omstanders.
• Sommige onderdelen van de machine kunnen zwaar of onhandig zijn. Gebruik een tweede persoon bij het uitvoeren van de montagestappen waarbij deze onderdelen betrokken zijn. Voer geen stappen uit waarbij zwaar tillen of onhandige bewegingen nodig zijn.
• Zet deze machine op een stevige, vlakke, horizontale ondergrond.
• Probeer het ontwerp of de functionaliteit van deze machine niet te wijzigen. Dit kan de veiligheid van deze machine in gevaar brengen en maakt de garantie ongeldig.
  Als vervangende onderdelen nodig zijn, gebruik dan alleen originele Nautilus-vervangingsonderdelen en hardware. Het niet gebruiken van originele vervangingsonderdelen kan een risico vormen voor gebruikers, ervoor zorgen dat de machine niet correct werkt en de garantie ongeldig maken.
  Niet gebruiken voordat de machine volledig is gemonteerd en geïnspecteerd op correcte werking in overeenstemming met de handleiding.
• Lees en begrijp de volledige handleiding die bij deze machine is geleverd voor het eerste gebruik. Bewaar de handleiding voor toekomstig gebruik.
• Voer alle montagestappen uit in de aangegeven volgorde. Onjuiste montage kan leiden tot letsel of een onjuiste werking.
• BEWAAR DEZE INSTRUCTIES.

Neem de volgende waarschuwingen in acht voordat u deze apparatuur gebruikt:
Lees en begrijp de volledige handleiding. Bewaar de handleiding voor toekomstig gebruik.
Lees en begrijp alle waarschuwingen op dit apparaat. Als de waarschuwingslabels losraken, onleesbaar worden of losraken, vervang dan de labels. Als ze in de VS/Canada zijn gekocht, neem dan contact op met de klantenservice voor vervangende labels. Als u ze buiten de VS/Canada hebt gekocht, neem dan contact op met uw plaatselijke distributeur.

• Kinderen mogen niet op of in de buurt van deze machine worden toegelaten. Bewegende onderdelen en andere kenmerken van de machine kunnen gevaarlijk zijn voor kinderen.
• Niet bedoeld voor gebruik door personen onder de 14 jaar.
• Raadpleeg een arts voordat u met een trainingsprogramma begint. Stop met trainen als u pijn of een beklemmend gevoel in uw borst voelt, kortademig wordt of zich flauw voelt. Neem contact op met uw arts voordat u de machine opnieuw gebruikt. Gebruik de waarden die door de computer van de machine zijn berekend of gemeten, alleen ter referentie.
• Controleer deze machine voor elk gebruik op schade aan het netsnoer, het stopcontact, losse onderdelen of tekenen van slijtage. Inspecteer alle kabels, katrollen en hun aansluitingen en zorg ervoor dat ze goed vastzitten en bevestigd zijn en geen tekenen van zichtbare slijtage of schade vertonen. Niet gebruiken als u dit aantreft. Als u in de VS/Canada hebt gekocht, neem dan contact op met de klantenservice voor reparatie-informatie. Als u buiten de VS/Canada hebt gekocht, neem dan contact op met uw plaatselijke distributeur voor reparatie-informatie.
• Dit apparaat mag alleen worden gebruikt met de meegeleverde voedingseenheid of een vervangende voedingseenheid die wordt geleverd door Nautilus, Inc.

• Maximale gewichtslimiet gebruiker: 136 kg (300 lbs.). Niet gebruiken als u dit gewicht overschrijdt.
• Deze machine is uitsluitend bedoeld voor thuisgebruik.
• Draag geen loszittende kleding of sieraden. Deze machine bevat bewegende onderdelen. Steek geen vingers of andere voorwerpen in bewegende delen van de trainingsapparatuur.
• Zet deze machine op een stevige, vlakke, horizontale ondergrond en gebruik hem erop.
• Maak de pedalen stabiel voordat u erop stapt. Wees voorzichtig wanneer u op en af de machine stapt.
• Koppel alle stroom los voordat u deze machine onderhoudt.
• Gebruik deze machine niet buitenshuis of op vochtige of natte locaties. Houd de voetpedalen schoon en droog.
• Houd aan elke kant van de machine minimaal 0,6 m (24") vrij. Dit is de aanbevolen veilige afstand voor toegang en passage rondom en nooduitgangen van de machine. Houd derden uit deze ruimte wanneer de machine in gebruik is.
• Overbelast uzelf niet tijdens het sporten. Bedien de machine op de manier die in deze handleiding wordt beschreven.
• Pas alle positionele aanpassingsapparaten correct aan en vergrendel ze veilig. Zorg ervoor dat de aanpassingsapparaten de gebruiker niet raken.
• Trainen op deze machine vereist coördinatie en evenwicht. Zorg ervoor dat u anticipeert op veranderingen in snelheid en weerstandsniveau die tijdens trainingen kunnen optreden, en wees alert om verlies van evenwicht en mogelijk letsel te voorkomen.
• Lees en begrijp de gebruikershandleiding voor gebruik. Het apparaat is niet bedoeld voor gebruik door personen met functionele beperkingen en handicaps, verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis.

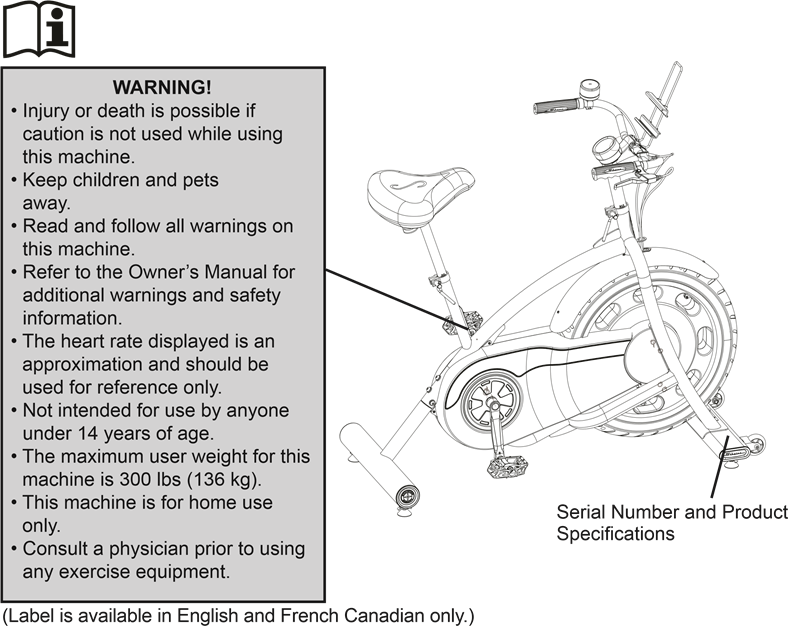

Veiligheidswaarschuwingslabels en serienummer

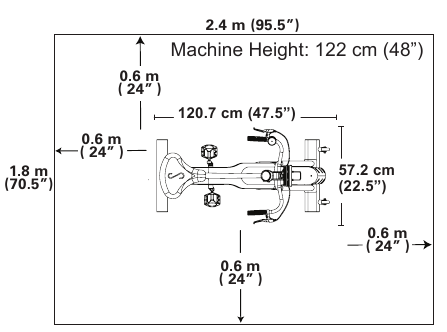

Specificaties / Gereedschap

Maximaal gebruikersgewicht: 136 kg (300 lbs.)
Machinegewicht: 33,1 kg (73 lbs.)
Stroomvereisten: Ingangsspanning: 100-240V AC, 50-60Hz, 0,4A
Uitgangsspanning: 9V DC, 1,5A

Voor de montage
Selecteer het gebied waar u uw machine gaat opstellen en bedienen. Voor een veilige bediening moet de locatie zich op een harde, vlakke ondergrond bevinden. Sta een trainingsruimte toe van minimaal 242,6 cm x 179 cm (95,5" x 70,5").

Basismontagetips
Volg deze basispunten bij het monteren van uw machine:

1. Lees en begrijp de "Belangrijke veiligheidsinstructies" voor de montage.
2. Verzamel alle onderdelen die nodig zijn voor elke montagestap.
3. Draai met de aanbevolen sleutels de bouten en moeren naar rechts (met de klok mee) om vast te draaien, en naar links (tegen de klok in) om los te maken, tenzij anders aangegeven.
4. Til bij het bevestigen van 2 stukken de stukken lichtjes op en kijk door de boutgaten om de bout door de gaten te steken.
5. De montage vereist 2 personen.

Gereedschap
