Schwinn AD6-handleiding

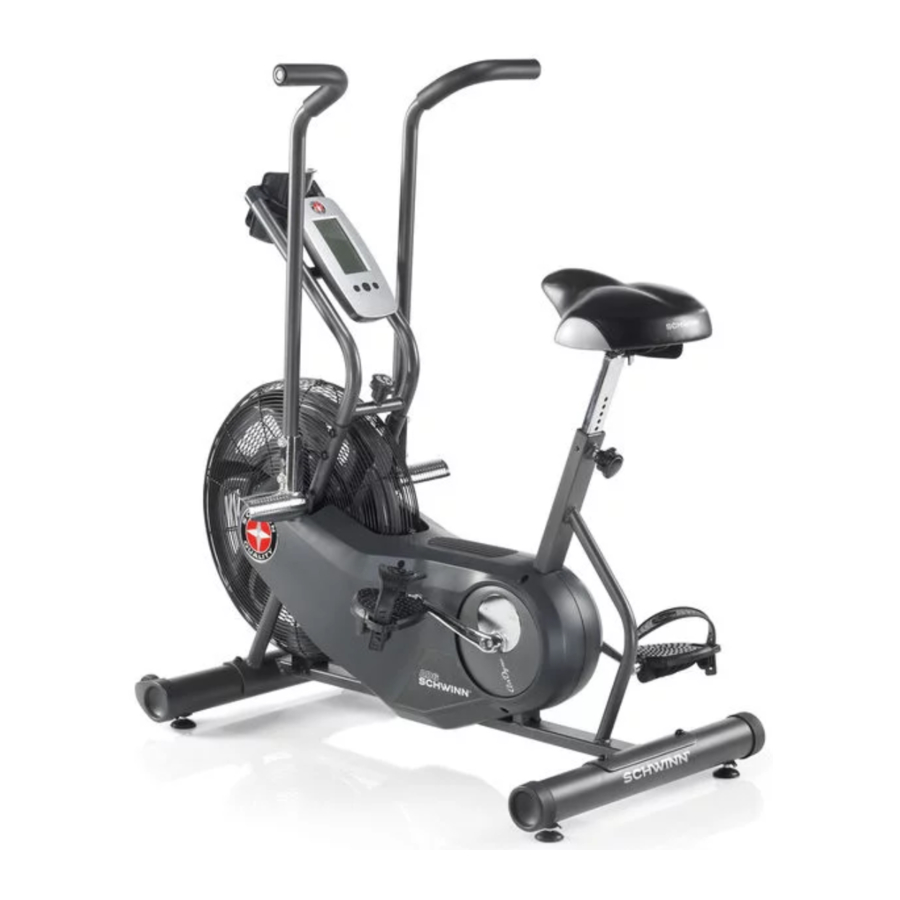

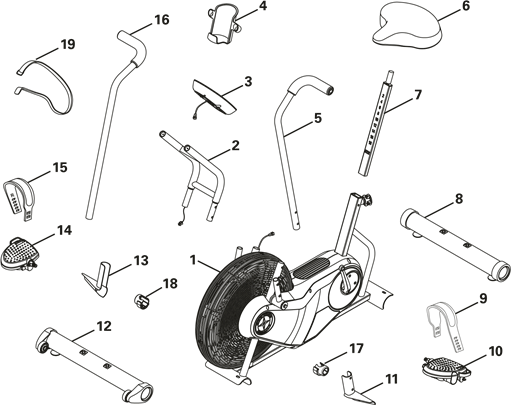

ONDERDELEN

Op alle rechter- (" R ") en linkeronderdelen (" L ") is een sticker aangebracht om te helpen bij de montage.

HARDWARE / GEREEDSCHAP

Gereedschap
Inbegrepen

MONTAGE

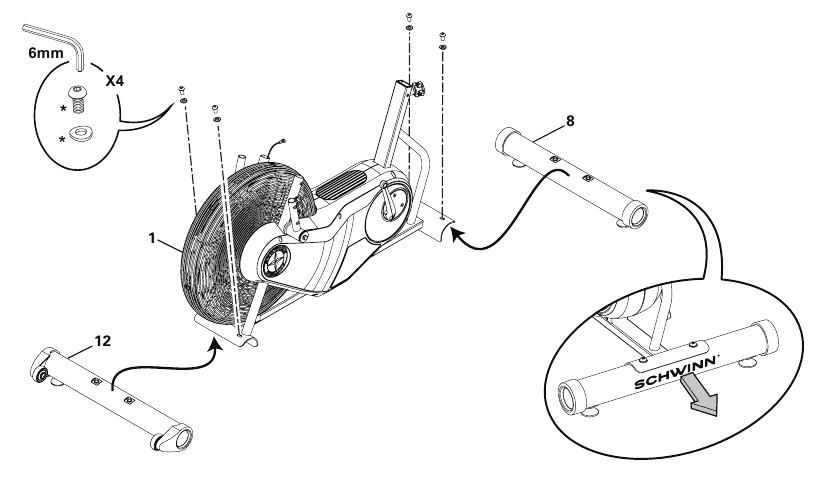

1. Stabilisatoren aan frame bevestigen
   Opmerking: hardware is vooraf geïnstalleerd en staat niet op de hardwarekaart (*).

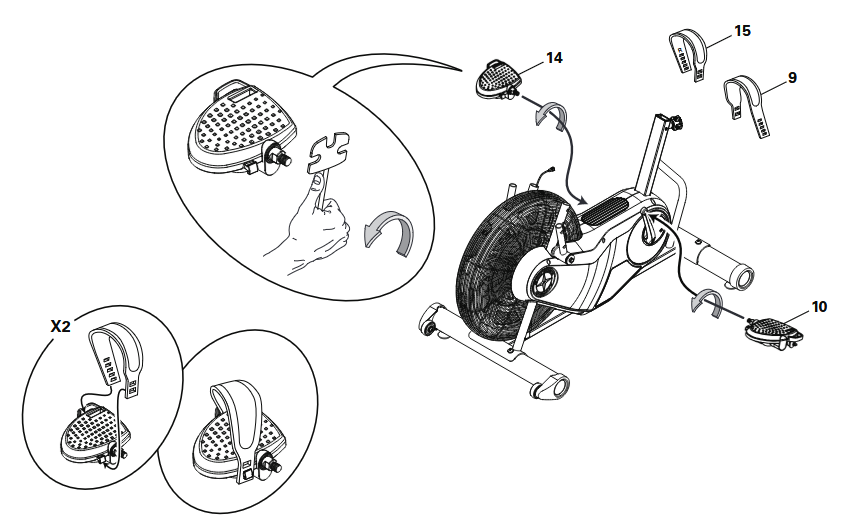

2. Pedalen en vervolgens pedalbanden aan frame bevestigen
   Opmerking: de linkerpedaal heeft een omgekeerde schroefdraad. Zorg ervoor dat u de pedalen aan de juiste kant van de fiets bevestigt. De oriëntatie is gebaseerd op een zittende positie op de fiets. De linkerpedaal heeft een "L", de rechterpedaal een "R".

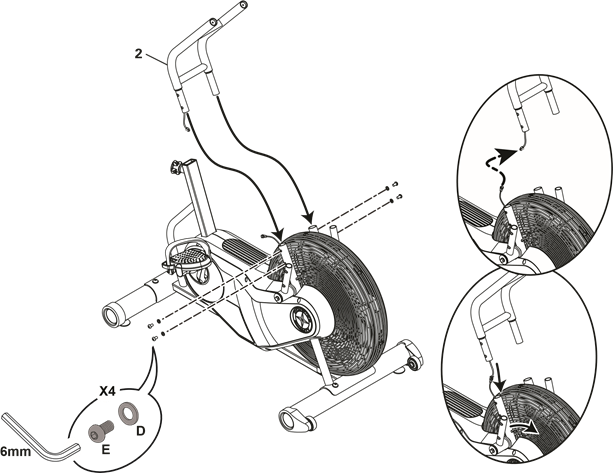

3. Kabels aansluiten en steunbalk console aan frame bevestigen
   Opmerking: Knijp de kabels niet af. Trek aan de onderste kabel om eventuele speling te verwijderen terwijl u de steunbalk van de console plaatst.
   Om mogelijk ernstig letsel te voorkomen, moet u bij het plaatsen van de buiseinden in de frame-eenheid ervoor zorgen dat u niet met uw vingers of handen bekneld raakt.

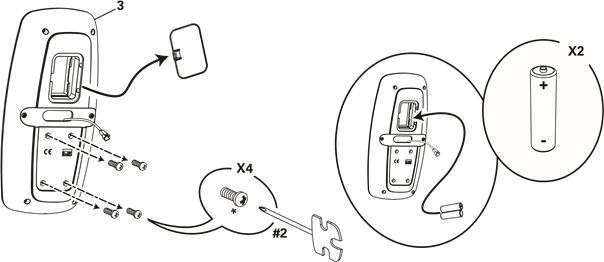

4. Hardware verwijderen en batterijen in console plaatsen
   Opmerking: Zorg ervoor dat de batterijen in de richting van de +/- indicatoren in het batterijvak wijzen. Hardware is vooraf geïnstalleerd en staat niet op de hardwarekaart (*).
   Meng geen alkaline-, standaard- (koolstof-zink) of oplaadbare (Ni-Cd, Ni-MH, enz.) batterijen.

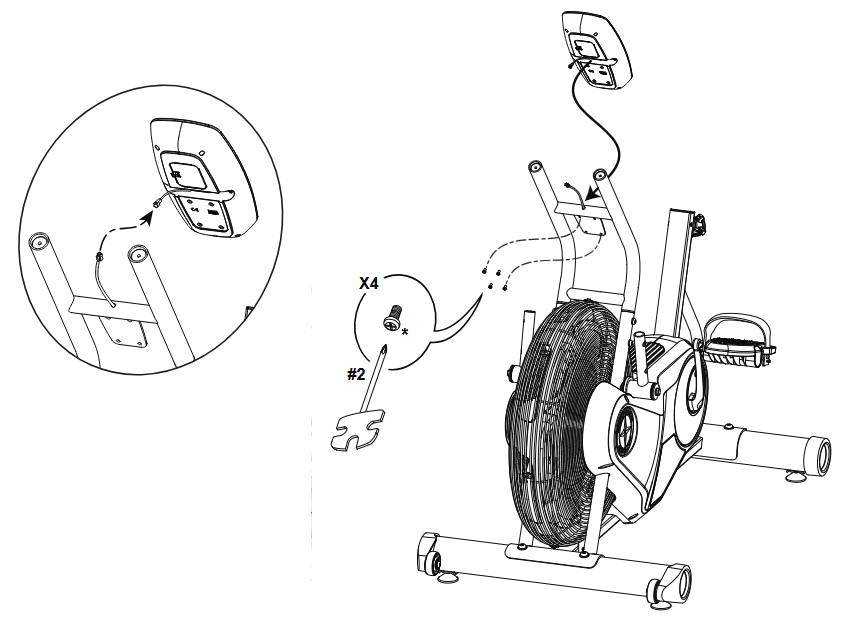

5. Kabel aansluiten en console bevestigen
   Opmerking: Consolekabel niet afknellen.

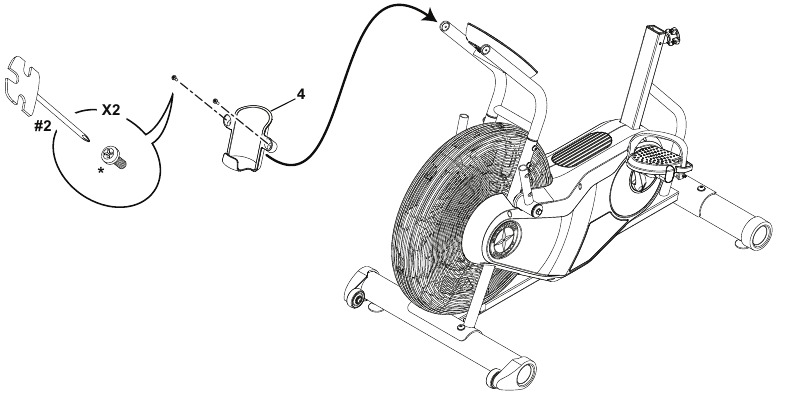

6. Waterfleshouder aan frame bevestigen
   Opmerking: Hardware is vooraf geïnstalleerd en staat niet op de hardwarekaart (*).

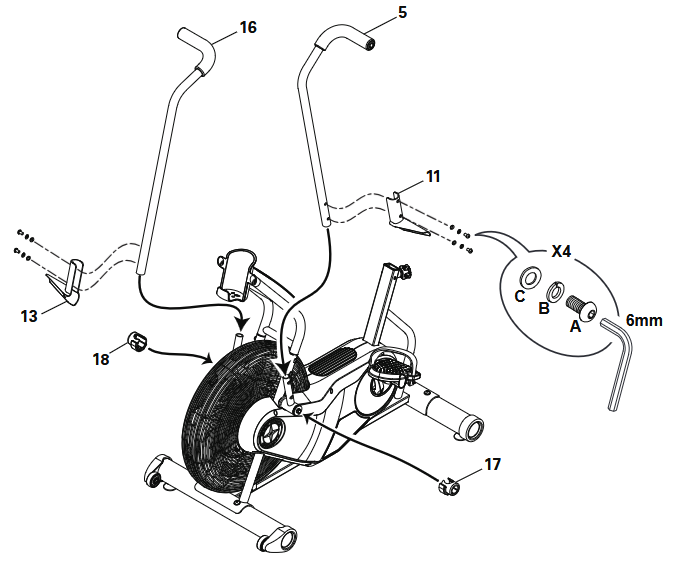

7. Eindkappen, stuurarmen en voetsteunen aan frame bevestigen
   Opmerking: verwijder de plastic beschermdoppen van de draaipunten. Plaats eindkappen op de draaipunten. Installeer vervolgens de stuurarmen en voetsteunen.

8. Draai de verstelknop van de zadelpen los en trek eraan om de zadelpen aan het frame te bevestigen

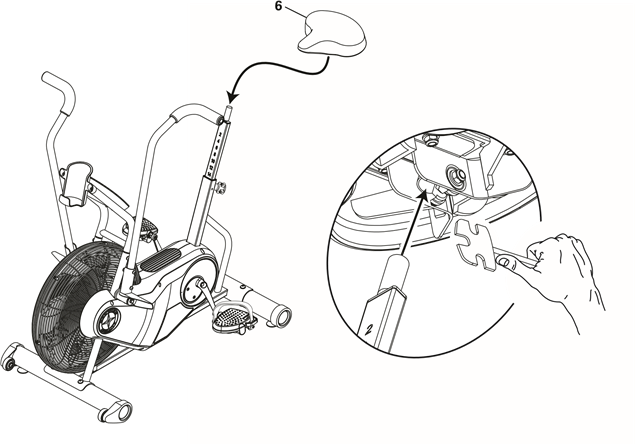

9. Zadel aan zadelpen bevestigen
   LET OP: Zorg ervoor dat het zadel recht zit en draai vervolgens de hardware vast.


10. Eindinspectie
    Inspecteer uw machine om er zeker van te zijn dat alle hardware goed vastzit en de onderdelen correct zijn gemonteerd.
    Gebruik de machine niet en stel deze niet in gebruik voordat de machine volledig is gemonteerd en is gecontroleerd op correcte werking in overeenstemming met de gebruikershandleiding.

VOORDAT U BEGINT

De machine verplaatsen
De machine kan door één of meer personen worden verplaatst, afhankelijk van hun fysieke mogelijkheden en capaciteiten. Zorg ervoor dat u en anderen allemaal fysiek fit en in staat zijn om de machine veilig te verplaatsen. Gebruik de juiste veiligheidsmaatregelen en tiltechnieken.

1. Zet het stuur vast aan de steunbalk van de console met de transport- en immobilisatieband (T).
2. Gebruik de achterste stabilisator om de machine voorzichtig op de transportrollen te tillen.
   Opmerking: Zorg ervoor dat de ventilator niet in aanraking komt met de vloer.
3. Duw de machine in positie.
4. Laat de machine voorzichtig in positie zakken.
   LET OP: Wees voorzichtig wanneer u de machine verplaatst. Alle abrupte bewegingen kunnen de werking van de computer beïnvloeden.

De machine waterpas zetten
De machine moet waterpas worden gezet als uw trainingsruimte ongelijk is. Aanpassen:

1. Plaats de machine in uw trainingsruimte.
2. Draai de borgmoeren los en stel de nivelleerders af totdat ze gelijkmatig in balans zijn en contact maken met de vloer.
   Stel de nivelleerders niet zo hoog af dat ze loskomen of van de machine worden geschroefd. Dit kan leiden tot letsel of schade aan de machine.
3. Draai de borgmoeren vast.
   Zorg ervoor dat de machine waterpas en stabiel staat voordat u gaat sporten.

KENMERKEN

1. Console
2. Handgreep
3. Stuur
4. Waterfleshouder
5. Batterijcompartiment
6. Transport- en immobilisatiestrip

7. Luchtweerstandventilator
8. Transportroller
9. Nivelleerder
10. Stabilisator, voor
11. Voetsteun
12. Pedaal

13. Stabilisator, achter
14. Voetsteunkussen
15. Verstelknop zadelpen
16. Zadel

Accessoires

17. AirDyne ™ Leesscherm
18. AirDyne ™ Windscherm
19. Hartslagborstband met afstandsbediening

Gebruik de waarden die door de computer van het apparaat worden berekend of gemeten alleen ter referentie. De weergegeven hartslag is een benadering en mag alleen ter referentie worden gebruikt. Overmatig sporten kan leiden tot ernstig letsel of de dood. Als u zich zwak voelt, stop dan onmiddellijk met sporten.

Consolefuncties
De console geeft informatie over uw training weer op het scherm.

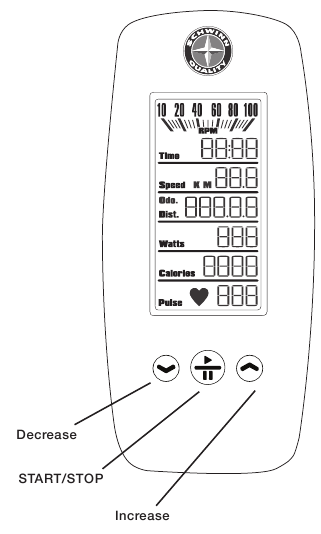

LCD-schermgegevens
Het consolescherm geeft elke trainingswaarde weer.

RPM
Het RPM-weergaveveld toont het aantal omwentelingen per minuut (RPM) van het apparaat. De maximale weergave is 100.

Tijd
Het TIJD-weergaveveld toont de tijd van de training. De maximale weergave is 99:59. Als de tijd hoger is, begint de weergave opnieuw bij 0:00.
Tijdens het eerste opstarten toont dit scherm de hoogte ("Alt"). De hoogte waarop het apparaat in gebruik zal zijn, moet worden ingevoerd.

Snelheid
Het SNELHEID-weergaveveld toont de snelheid van het apparaat in kilometers per uur ("KM") of mijlen per uur ("M"), tot op één decimaal nauwkeurig, bijvoorbeeld 3,4 of 10,5. De maximale weergave is 99,9.

Afst.
Het AFSTAND-weergaveveld toont de afgelegde afstand (mijlen of km) in de training, tot op twee decimalen nauwkeurig, bijvoorbeeld 2,07. De maximale weergave is 99,99. Als de afstand groter is dan 99,99, begint de weergave opnieuw bij 0,00.
Opmerking: raadpleeg het gedeelte "Console servicemodus" in deze handleiding om de meeteenheden te wijzigen in Engels imperiaal of metrisch.
De kilometerteller ("Odo.") toont de som van alle trainingsafstanden. Deze wordt weergegeven wanneer een training is gepauzeerd, of als een optie in de "Console Servicemodus".
Tijdens het eerste opstarten toont dit scherm de hoogte waarde totdat deze is geaccepteerd.

Watt
Het WATTS-weergaveveld toont het vermogen dat u produceert bij het huidige weerstandsniveau (1 pk = 746 watt).

Calorieën
Het CALORIEËN-weergaveveld toont het geschatte aantal calorieën dat u tijdens de training hebt verbrand. De maximale weergave is 9999. Als het aantal calorieën hoger is, knippert de weergave 9999.

Puls
Het PULS-display toont de hartslag in slagen per minuut (BPM) van een telemetrische hartslagsensor. Het pictogram knippert wanneer het een signaal ontvangt van een telemetrische hartslagband. Deze weergegeven waarde is leeg als er geen hartslagsignaal wordt gedetecteerd.
Raadpleeg een arts voordat u met een trainingsprogramma begint. Stop met sporten als u pijn of een beklemmend gevoel in uw borst voelt, kortademig wordt of zich zwak voelt. Neem contact op met uw arts voordat u het apparaat opnieuw gebruikt. Gebruik de waarden die door de computer van het apparaat worden berekend of gemeten alleen ter referentie.

Toetsenbordfuncties
Verminderen (‚) knop - Verlaagt een waarde (tijd of hoogte) of bladert door opties
START/STOP button (START/STOP-knop) - Start een programma training, bevestigt een selectie en beëindigt een gepauzeerde training als deze 3 seconden wordt ingedrukt.
Vergroten () knop - Verhoogt een waarde (tijd of hoogte) of bladert door opties

Hartslagmeter met afstandsbediening
Het bewaken van uw hartslag is een van de beste manieren om de intensiteit van uw training te controleren. De console kan telemetrie HR-signalen lezen van een hartslagborstbandzender die werkt in het bereik van 4,5 kHz - 5,5 kHz.
Opmerking: De hartslagborstband moet een niet-gecodeerde hartslagband van Polar Electro of een niet-gecodeerd POLAR^™-compatibel model zijn. (Gecodeerde POLAR^™-hartslagbanden, zoals POLAR^™ OwnCode^™-borstbanden, werken niet met deze apparatuur.)
Als u een pacemaker of ander geïmplanteerd elektronisch apparaat hebt, raadpleeg dan uw arts voordat u een draadloze borstband of andere telemetrische hartslagmeter gebruikt.

Hartslagberekeningen
Uw maximale hartslag daalt meestal van 220 slagen per minuut (BPM) in de kindertijd tot ongeveer 160 BPM op 60-jarige leeftijd. Deze daling van de hartslag is meestal lineair en daalt met ongeveer één BPM per jaar. Er zijn geen aanwijzingen dat training de afname van de maximale hartslag beïnvloedt. Personen van dezelfde leeftijd kunnen verschillende maximale hartslag hebben. Het is nauwkeuriger om deze waarde te bepalen door een stresstest te doen dan door een leeftijdsgerelateerde formule te gebruiken.
Uw hartslag in rust wordt beïnvloed door duurtraining. De typische volwassene heeft een hartslag in rust van ongeveer 72 BPM, terwijl hoogopgeleide hardlopers waarden van 40 BPM of lager kunnen hebben.
De hartslag tabel is een schatting van welke hartslagzone (HRZ) effectief is om vet te verbranden en uw cardiovasculaire systeem te verbeteren. Fysieke omstandigheden variëren, daarom kan uw individuele HRZ enkele slagen hoger of lager zijn dan wat wordt weergegeven.
De meest efficiënte manier om vet te verbranden tijdens het sporten, is om in een langzaam tempo te beginnen en geleidelijk uw intensiteit te verhogen totdat uw hartslag tussen 60 – 85% van uw maximale hartslag bereikt. Ga door in dat tempo en houd uw hartslag meer dan 20 minuten in die doelzone. Hoe langer u uw doelhartslag aanhoudt, hoe meer vet uw lichaam zal verbranden.

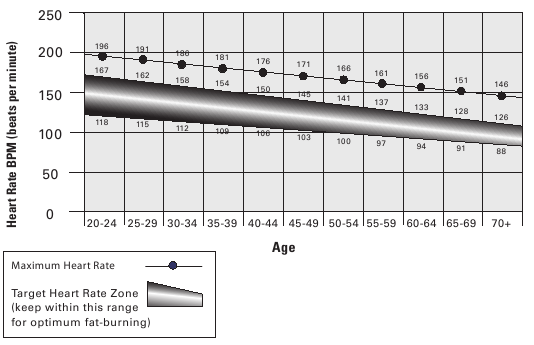

De grafiek is een korte richtlijn die de algemeen voorgestelde doelhartslagen op basis van leeftijd beschrijft. Zoals hierboven vermeld, kan uw optimale doeltempo hoger of lager zijn. Raadpleeg uw arts voor uw individuele doelhartslagzone.
Opmerking: Zoals met alle oefeningen en fitnessprogramma's, gebruik altijd uw beste oordeel wanneer u uw trainingstijd of intensiteit verhoogt.

DOELHARTLAG VOOR VETVERBRANDING

WERKING

Wat te dragen
Draag sportschoenen met rubberen zolen. U hebt de juiste kleding nodig om te sporten waarin u zich vrij kunt bewegen.

Hoe vaak moet u sporten
Raadpleeg een arts voordat u met een trainingsprogramma begint. Stop met sporten als u pijn of een beklemmend gevoel in uw borst voelt, kortademig wordt of zich zwak voelt. Neem contact op met uw arts voordat u het apparaat opnieuw gebruikt. Gebruik de waarden die door de computer van het apparaat worden berekend of gemeten alleen ter referentie. De weergegeven hartslag is een benadering en mag alleen ter referentie worden gebruikt.

• 3 keer per week gedurende 20 minuten per dag.
• Plan trainingen van tevoren en probeer het schema te volgen.

Zadelverstelling
Een correcte zadelplaatsing bevordert de efficiëntie en het comfort van de training, terwijl het risico op blessures wordt verminderd.

1. Plaats met een pedaal in de voorwaartse positie de hiel van uw voet op het laagste deel ervan. Uw been moet licht gebogen zijn bij de knie.
2. Als uw been te recht is of uw voet het pedaal niet kan raken, moet u het zadel naar beneden verplaatsen. Als uw been te veel gebogen is, moet u het zadel omhoog verplaatsen.
   Stap van het apparaat af voordat u het zadel verstelt.
3. Maak de verstelknop van de zadelpen op de zadelpen los en trek eraan. Stel het zadel in op de gewenste hoogte.
   Til de zadelpen niet boven de "STOP"-markering op de zadelpen uit.
4. Laat de verstelknop van de zadelpen los om de vergrendelingspen in te schakelen. Zorg ervoor dat de pen volledig is ingeschakeld en draai de verstelknop volledig vast.

Voetpositie / pedaalbandverstelling
Voetpedalen met banden zorgen voor een veilige voetsteun op de hometrainer.

1. Draai de pedalen totdat er een kan worden bereikt.
   Houd er rekening mee dat de pedalen, het stuur en de weerstandsventilator met elkaar zijn verbonden en dat wanneer een van deze onderdelen beweegt, de andere dat ook doen.
2. Plaats de bal van elke voet op de pedalen.
3. Maak de riem over de schoen vast.
4. Herhaal dit voor de andere voet.
   Zorg ervoor dat de tenen en knieën recht naar voren wijzen om maximale pedaalefficiëntie te garanderen. Pedaalbanden kunnen in positie worden gelaten voor volgende trainingen.

Het apparaat gebruiken
Houd er rekening mee dat de pedalen, het stuur en de weerstandsventilator met elkaar zijn verbonden en dat wanneer een van deze onderdelen beweegt, de andere dat ook doen.
Plaats het apparaat voorzichtig met behulp van het voetsteunkussen indien nodig. Stel het zadel en de pedalen af voordat u met een training begint.
Training van het onderlichaam: trap langzaam met uw armen ontspannen langs uw zij of met uw handen op de handgrepen terwijl het stuur beweegt.
Training van het hele lichaam: pak de handgrepen vast met uw handpalmen naar beneden. Duw en trek aan het stuur terwijl u trapt, waarbij u uw ellebogen laag en dicht bij uw lichaam houdt.
Training van het bovenlichaam: pak de handgrepen stevig vast met de handpalmen naar beneden en plaats uw voeten op de voetsteunen. Leun iets naar voren vanuit de heupen met uw rug recht en uw schouders naar beneden. Duw en trek nu aan het stuur
Opmerking: Mogelijk moet u veilig op een pedaal duwen om de training te starten.
Om de luchtweerstand en de werklast te verhogen, verhoogt u uw activiteitenniveau. Om alle spiergroepen in uw armen te trainen, verandert u uw greep in handpalmen omhoog voor een deel van de training.
Wanneer u klaar bent met uw training, vermindert u de snelheid van de weerstandsventilator totdat het apparaat volledig stopt.
Deze fiets kan de pedalen niet onafhankelijk van de weerstandsventilator stoppen. Verminder het tempo om de weerstandsventilator en pedalen tot stilstand te brengen. Stap niet van de fiets af voordat de pedalen volledig tot stilstand zijn gekomen.

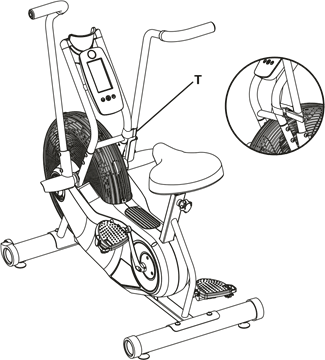

De ventilatorassemblage vergrendelen / opslag
Wanneer het apparaat niet in gebruik is, moet u de ventilatorassemblage vergrendelen met de transport- en immobilisatiestrip. De ventilatorassemblage moet worden vergrendeld voor opslag van het apparaat.
Voor een veilige opslag van het apparaat verwijdert u de batterijen en installeert u de transport- en immobilisatiestrip om de weerstandsventilator vast te zetten. Plaats het apparaat op een veilige plaats, uit de buurt van kinderen en huisdieren. Houd er rekening mee dat de pedalen, het stuur en de weerstandsventilator met elkaar zijn verbonden en dat wanneer een van deze onderdelen beweegt, de andere dat ook doen.
De ventilatorassemblage vergrendelen:

1. Verplaats het stuur zodat het ene stuur zo dicht mogelijk bij de console-ondersteuningsstang is.
2. Wikkel de transport- en immobilisatiestrip (T) om het stuur en de console-ondersteuningsstang en steek het uiteinde van de riem door de metalen ring. Draai de riem vast om beweging van het stuur te voorkomen en zet de riem vast.

Opstarten / Inactieve modus
De console gaat naar de opstart- / inactieve modus als er op een knop wordt gedrukt of als deze een signaal ontvangt van de RPM-sensor als gevolg van het trappen met het apparaat.
Opmerking: De console geeft "Lbatt" weer als de batterijen ongeveer 10% van hun nominale vermogen hebben tijdens het opstarten.

Automatische uitschakeling (slaapmodus)
Als de console gedurende ongeveer 5 minuten geen invoer ontvangt, wordt deze automatisch uitgeschakeld. Het LCD-scherm is uitgeschakeld in de slaapmodus.
Opmerking: De console heeft geen aan/uit-schakelaar.

Eerste installatie
Tijdens het eerste opstarten geeft de console "Alt" weer en moet deze worden ingesteld met de huidige trainingshoogte.

1. Druk op de knoppen Vergroten/Verkleinen om de waarde voor de hoogte te wijzigen. Het invoeren van de juiste waarde maakt het aantal calorieën nauwkeuriger.
2. Druk op de START/STOP button (START/STOP-knop) om in te stellen.
   Opmerking: De hoogte waarde kan op een later tijdstip worden aangepast. Raadpleeg het gedeelte "Console-instelmodus" om de waarde aan te passen.

Snelle starttraining
Met het Quick Start-programma kunt u een training starten zonder informatie in te voeren.

1. Ga op het apparaat zitten.
2. Met de console in de inactieve modus drukt u op de START/STOP button (START/STOP-knop) om het trainingsprogramma te starten.
3. Wanneer u klaar bent met uw training, stop dan met trappen. Houd vervolgens de START/STOP button (START/STOP-knop) 3 seconden ingedrukt om de training te beëindigen.

Aangepaste tijdtraining
Met de console kunt u een aangepaste tijdtraining selecteren en uw eigen tijdwaarde invoeren. De console onthoudt deze waarde totdat deze wordt gewijzigd.

1. Ga op het apparaat zitten.
2. Met de console in de inactieve modus houdt u de START/STOP button (START/STOP-knop) 3 seconden ingedrukt.
3. De console toont de standaardwaarde of de laatst aangepaste tijdwaarde.
   Opmerking: De standaard tijdwaarde is 20 minuten.
4. Druk op de knoppen Vergroten en Verkleinen om de aangepaste tijdwaarde aan te passen.
5. Druk op START/STOP om de aangepaste tijdtraining te accepteren. Uw aangepaste doel training begint nu.

Pauzeren of stoppen
Een training pauzeren:

1. Stop met trappen om uw training te pauzeren.
   Opmerking: De console pauzeert automatisch als er gedurende 5 seconden geen RPM-signaal is.
2. Om uw training te hervatten, drukt u op START/STOP of begint u met trappen.
   Om de training te stoppen, houdt u de START/STOP button (START/STOP-knop) 3 seconden ingedrukt. De console gaat naar de resultatenmodus.
   In de pauzestand knippert het consolescherm met de huidige trainingswaarden van TIJD, GEMIDDELDE SNELHEID, AFSTAND, TOTALE APPARAATAFSTAND ("Odo."), WATTS, CALORIEËN en GEMIDDELDE HARTSLAG (indien geactiveerd).

Resultatenmodus
Wanneer u een training voltooit of beëindigt, geeft de console uw trainingswaarden drie keer weer in de volgorde van TIJD, GEMIDDELDE SNELHEID, AFSTAND, WATTS, CALORIEËN en GEMIDDELDE HARTSLAG (indien geactiveerd).
Druk op START/STOP om de resultatenweergave te stoppen en terug te gaan naar de inactieve modus.

CONSOLE-SERVICEMODUS

Met de Console-servicemodus kunt u de meeteenheden instellen op Engels of Metrisch, de totale tijd en afstand zien dat het apparaat is gebruikt, de hoogte aanpassen voor een nauwkeurigere calorieëntelling of achterhalen welke versie van de firmware is geïnstalleerd.

1. Houd de knop Increase (verhogen) en de knop Decrease (verlagen) 3 seconden samen ingedrukt in de Idle-modus om naar de Console-servicemodus te gaan.
2. Het console-display toont de Units prompt ("Unit"). Druk op START/STOP om de optie Units te starten. Druk op de knoppen Increase/Decrease om te wisselen tussen "M" (Engelse imperiale eenheden) en "KM" (metrische eenheden).
3. Druk op START/STOP om in te stellen. Druk voor de volgende optie op de knop Increase.
4. Het console-display toont de Workout Statistics prompt ("StAt"). Druk op START/STOP om de optie Workout Statistics te starten. De console toont de Total Distance ("Odo") en Total Time.
   Let op: De bovenste weergegeven waarde is het totale aantal uren, gevolgd door de resterende minuten.
5. Druk op START/STOP om af te sluiten. Druk voor de volgende optie op de knop Increase.
6. Het console-display toont de Firmware Version prompt ("Fir"). De console geeft aan welke Firmware Version in het veld Speed wordt weergegeven.
7. Druk voor de volgende optie op de knop Increase.
8. Het console-display toont Altitude ("Alt") met de eerder ingevoerde waarde in het veld Speed. Druk op START/STOP om de Altitude-waarde aan te passen. Gebruik de knoppen Increase/Decrease om de waarde te wijzigen.
9. Druk op START/STOP om af te sluiten. Druk voor de volgende optie op de knop Increase.
10. Het console-display toont de exit prompt ("dOnE").
11. Druk op START/STOP om af te sluiten.
    Om de Console-servicemodus volledig te verlaten, houdt u de START/STOP-knop 3 seconden ingedrukt. Als de console in de servicemodus gedurende ongeveer 5 minuten geen input ontvangt, gaat deze naar de slaapmodus.

ONDERHOUD

Lees alle onderhoudsinstructies volledig door voordat u met reparatiewerkzaamheden begint. Onder bepaalde omstandigheden is een assistent vereist om de nodige taken uit te voeren.
Apparatuur moet regelmatig worden onderzocht op schade en reparaties. De eigenaar is verantwoordelijk om ervoor te zorgen dat er regelmatig onderhoud wordt uitgevoerd. Versleten of beschadigde onderdelen moeten onmiddellijk worden gerepareerd of vervangen. Alleen door de fabrikant geleverde onderdelen mogen worden gebruikt om de apparatuur te onderhouden en te repareren.
Als de waarschuwingsetiketten losraken, onleesbaar worden of loskomen, neem dan contact op met uw lokale distributeur voor vervangende etiketten.
Schakel alle stroom naar het apparaat uit voordat u het onderhoudt.

Dagelijks:	Controleer vóór elk gebruik het fitnessapparaat op losse, gebroken, beschadigde of versleten onderdelen. Niet gebruiken als dit wordt aangetroffen. Repareer of vervang alle onderdelen bij de eerste tekenen van slijtage of schade. Gebruik na elke training een vochtige doek om uw machine en console vrij te maken van vocht. Let op: Vermijd overmatig vocht op de console. LET OP: Gebruik indien nodig alleen een mild afwasmiddel met een zachte doek om de console schoon te maken. Niet reinigen met een oplosmiddel op petroleum basis, autopoetsmiddel of een product dat ammoniak bevat. Reinig de console niet in direct zonlicht of bij hoge temperaturen. Zorg ervoor dat de console vrij blijft van vocht.
Wekelijks:	Reinig de machine om stof, vuil of aanslag van de oppervlakken te verwijderen. Controleer op een soepele werking van de stoel. Breng indien nodig spaarzaam een dunne laag siliconen glijmiddel aan om de bediening te vergemakkelijken. Siliconen glijmiddel is niet bedoeld voor menselijke consumptie. Buiten bereik van kinderen bewaren. Op een veilige plaats bewaren. Let op: Gebruik geen producten op petroleum basis.
Maandelijks of na 20 uur:	Controleer de pedalen, crankarmen en het stuur. Zorg ervoor dat alle bouten en schroeven stevig vastzitten. Draai indien nodig vast.

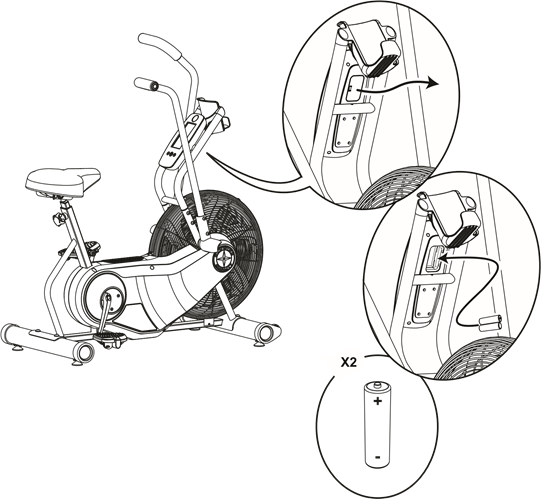

De consolebatterijen vervangen
De console geeft "Lbatt" (Lbatt) tien seconden weer wanneer de batterijen ongeveer 10% van hun nominale vermogen hebben tijdens het opstarten. Wanneer u de batterijen vervangt, zorg er dan voor dat de batterijen in de +/- richting wijzen die in het batterijvak wordt weergegeven.
Let op: De console gebruikt batterijen van het formaat AA (LR6).
Meng geen oude en nieuwe batterijen.
Meng geen alkaline-, standaard- (koolstof-zink) of oplaadbare (Ni-Cd, Ni-MH, enz.) batterijen.

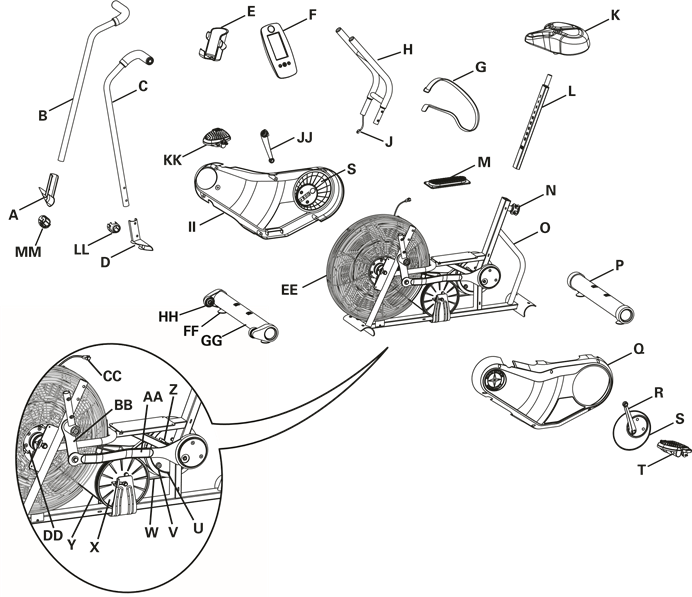

Onderhoudsonderdelen

1. Voetsteun, rechts
2. Stuur, rechts
3. Stuur, links
4. Voetsteun, links
5. Bidonhouder
6. Console
7. Band, transport/immobilisatie
8. Console-steunbalk
9. niet gebruikt
10. Consolekabel, boven
11. Zitting
12. Zadelpen
13. Voetsteunpad

14. Zittingverstelknop
15. Frame
16. Stabilisator, achter
17. Kap, links
18. Crankarm, links
19. Middenplaat
20. Pedaal, links
21. Katrol, crank
22. Snelheidssensormagneet
23. Crankriem
24. Katrol, aandrijving
25. Aandrijfriem
26. Snelheidssensor-eenheid

AA Connector-arm
BB Armscharnier
CC Consolekabel, onder
DD Weerstand ventilator-eenheid
EE Ventilatorkap
FF Waterpassteller
GG Stabilisator, voorkant
HH Transportwiel
II Kap, rechts
JJ Crankarm, rechts
KK Pedaal, rechts
LL Eindkap, links
MM Eindkap, rechts

PROBLEEMOPLOSSING

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Dit pictogram betekent een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
Neem de volgende waarschuwingen in acht:
Lees en begrijp alle waarschuwingen op dit apparaat.
Lees en begrijp zorgvuldig de montage-instructies.

• Houd omstanders en kinderen te allen tijde uit de buurt van het product dat u monteert.
• Installeer de batterijen niet in de machine tot het tijdstip dat in de montagehandleiding wordt vermeld.
• Monteer deze machine niet buitenshuis of op een natte of vochtige locatie.
• Zorg ervoor dat de montage wordt uitgevoerd in een geschikte werkruimte, uit de buurt van voetverkeer en blootstelling aan omstanders.
• Sommige onderdelen van de machine kunnen zwaar of onhandig zijn. Laat een tweede persoon helpen bij de montagestappen waarbij deze onderdelen betrokken zijn. Voer geen stappen uit die zwaar tillen of onhandige bewegingen vereisen in uw eentje.
• Zet deze machine op een stevige, vlakke, horizontale ondergrond.
• Probeer het ontwerp of de functionaliteit van deze machine niet te wijzigen. Dit kan de veiligheid van deze machine in gevaar brengen en maakt de garantie ongeldig.
• Als vervangende onderdelen nodig zijn, gebruik dan alleen originele vervangende onderdelen en hardware die door Nautilus zijn geleverd. Het niet gebruiken van originele vervangende onderdelen kan een risico vormen voor gebruikers, ervoor zorgen dat de machine niet correct werkt en de garantie ongeldig maken.
• Gebruik de machine niet en stel de machine niet in bedrijf voordat de machine volledig is gemonteerd en is geïnspecteerd op correcte werking in overeenstemming met de handleiding.
• Lees en begrijp de volledige handleiding die bij deze machine is geleverd voor het eerste gebruik. Bewaar de handleiding voor toekomstig gebruik.
• Voer alle montagestappen uit in de aangegeven volgorde. Incorrecte montage kan leiden tot letsel of incorrecte werking.

Neem de volgende waarschuwingen in acht voordat u deze apparatuur gebruikt:
Lees en begrijp de volledige handleiding. Bewaar de handleiding voor toekomstig gebruik.
Lees en begrijp alle waarschuwingen op dit apparaat. Als de waarschuwingsstickers op enig moment losraken, onleesbaar worden of loskomen, neem dan contact op met uw lokale Schwinn-distributeur voor vervangende stickers.

• Kinderen mogen niet op of in de buurt van deze machine worden toegelaten. Bewegende onderdelen en andere functies van de machine kunnen gevaarlijk zijn voor kinderen.
• Niet bedoeld voor gebruik door personen onder de 14 jaar.
• Raadpleeg een arts voordat u met een trainingsprogramma begint. Stop met trainen als u pijn of een beklemmend gevoel in uw borst voelt, kortademig wordt of zich flauw voelt. Neem contact op met uw arts voordat u de machine opnieuw gebruikt. Gebruik de waarden die door de computer van de machine zijn berekend of gemeten uitsluitend voor referentiedoeleinden.
• Onderzoek deze machine voor elk gebruik op losse onderdelen of tekenen van slijtage. Gebruik de machine niet als u dit aantreft. Controleer de pedalen en crankarmen nauwlettend. Neem contact op met uw lokale Schwinn-distributeur voor reparatie-informatie.
• Maximaal gebruikersgewicht: 136 kg. Gebruik de machine niet als u zwaarder bent dan dit gewicht.
• Deze machine is uitsluitend bedoeld voor thuisgebruik. Niet gebruiken in een commerciële omgeving.
• Draag geen losse kleding of sieraden. Deze machine bevat bewegende onderdelen. Steek geen vingers of andere voorwerpen in bewegende onderdelen van de trainingsapparatuur.
• Zet deze machine op een stevige, vlakke, horizontale ondergrond en gebruik hem daarop.
• Stap niet van de machine af voordat de pedalen volledig tot stilstand zijn gekomen.
• Maak de pedalen stabiel voordat u erop stapt. Wees voorzichtig wanneer u op en van de machine stapt.
• Gebruik deze machine niet buitenshuis of op vochtige of natte locaties.
• Houd aan elke kant van de machine minstens 0,6 m vrij. Dit is de aanbevolen veilige afstand voor toegang en doorgang rondom en voor het in noodgevallen afstappen van de machine. Houd derden uit deze ruimte wanneer de machine in gebruik is.

VEILIGHEIDSWAARSCHUWINGSSTICKERS EN SERIENUMMER

• Overschat uzelf niet tijdens het sporten. Bedien de machine op de manier die in deze handleiding wordt beschreven.
• Voer alle reguliere en periodieke onderhoudsprocedures uit die in de gebruikershandleiding worden aanbevolen.
• Stel alle positionele aanpassingsapparaten correct af en schakel ze veilig in. Zorg ervoor dat de aanpassingsapparaten de gebruiker niet raken.
• Houd de pedalen schoon en droog.
• Trainen op deze machine vereist coördinatie en evenwicht. Anticipeer op veranderingen in snelheid en weerstandsniveau die tijdens trainingen kunnen optreden, en wees attent om verlies van evenwicht en mogelijk letsel te voorkomen.
• Houd batterijen uit de buurt van warmtebronnen en hete oppervlakken.
• Laat geen voorwerpen vallen en steek geen voorwerpen in een opening van de machine.
• Meng geen oude en nieuwe batterijen.
• Meng geen alkaline-, standaard (koolstof-zink) of oplaadbare (Ni-Cd, Ni-MH, enz.) batterijen.
• Probeer geen niet-oplaadbare batterijen op te laden. Verwijder lege batterijen en voer ze veilig af.
• Verwijder oplaadbare batterijen uit de machine voordat u ze oplaadt.
• Sluit de voedingsklemmen op de batterijen niet kort.
• Verwijder voor een veilige opslag van de machine de batterijen en installeer de transport- en immobilisatiestrap om de weerstandswaaier vast te zetten. Plaats de machine op een veilige plaats, uit de buurt van kinderen en huisdieren.
• Deze fiets kan de pedalen niet onafhankelijk van de weerstandswaaier stoppen. Verminder het tempo om de weerstandswaaier en pedalen tot stilstand te brengen. Stap niet van de fiets af voordat de pedalen volledig tot stilstand zijn gekomen. Houd er rekening mee dat de bewegende pedalen de achterkant van de benen kunnen raken.
• Dit apparaat is niet bedoeld voor gebruik door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Houd kinderen jonger dan 14 jaar uit de buurt van dit apparaat.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

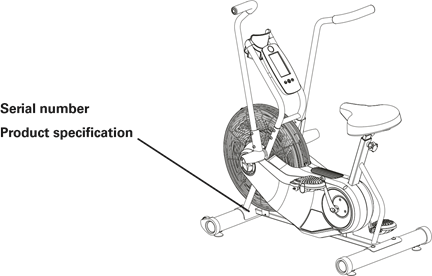

Veiligheidswaarschuwingsstickers en serienummer

SPECIFICATIES

Gewicht machine: 52,2 kg
Totale oppervlakte (footprint) van de apparatuur: 8.234,8 cm²
Stroomvereisten: 2 AA-batterijen (LR6)
Bedrijfsspanning: 1,0 - 3,3 VDC
Maximaal gebruikersgewicht: 136 kg

Voor de montage
Selecteer het gebied waar u uw machine gaat opzetten en bedienen. Voor een veilige werking moet de locatie zich op een harde, vlakke ondergrond bevinden. Zorg voor een trainingsruimte van minimaal 187,2 cm x 248,2 cm.

Basistips voor de montage
Volg deze basispunten wanneer u uw machine monteert:

• Lees en begrijp de "Belangrijke veiligheidsinstructies" voor de montage.
• Verzamel alle onderdelen die nodig zijn voor elke montagestap.
• Draai met de aanbevolen moersleutels de bouten en moeren naar rechts (met de klok mee) om ze vast te draaien en naar links (tegen de klok in) om ze los te draaien, tenzij anders aangegeven.
• Til bij het bevestigen van 2 stukken de stukken lichtjes op en kijk door de boutgaten om de bout door de gaten te kunnen steken.
• De montage vereist 2 personen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Schwinn AD6-handleiding

Beschikbare talen
