DEUTSCH

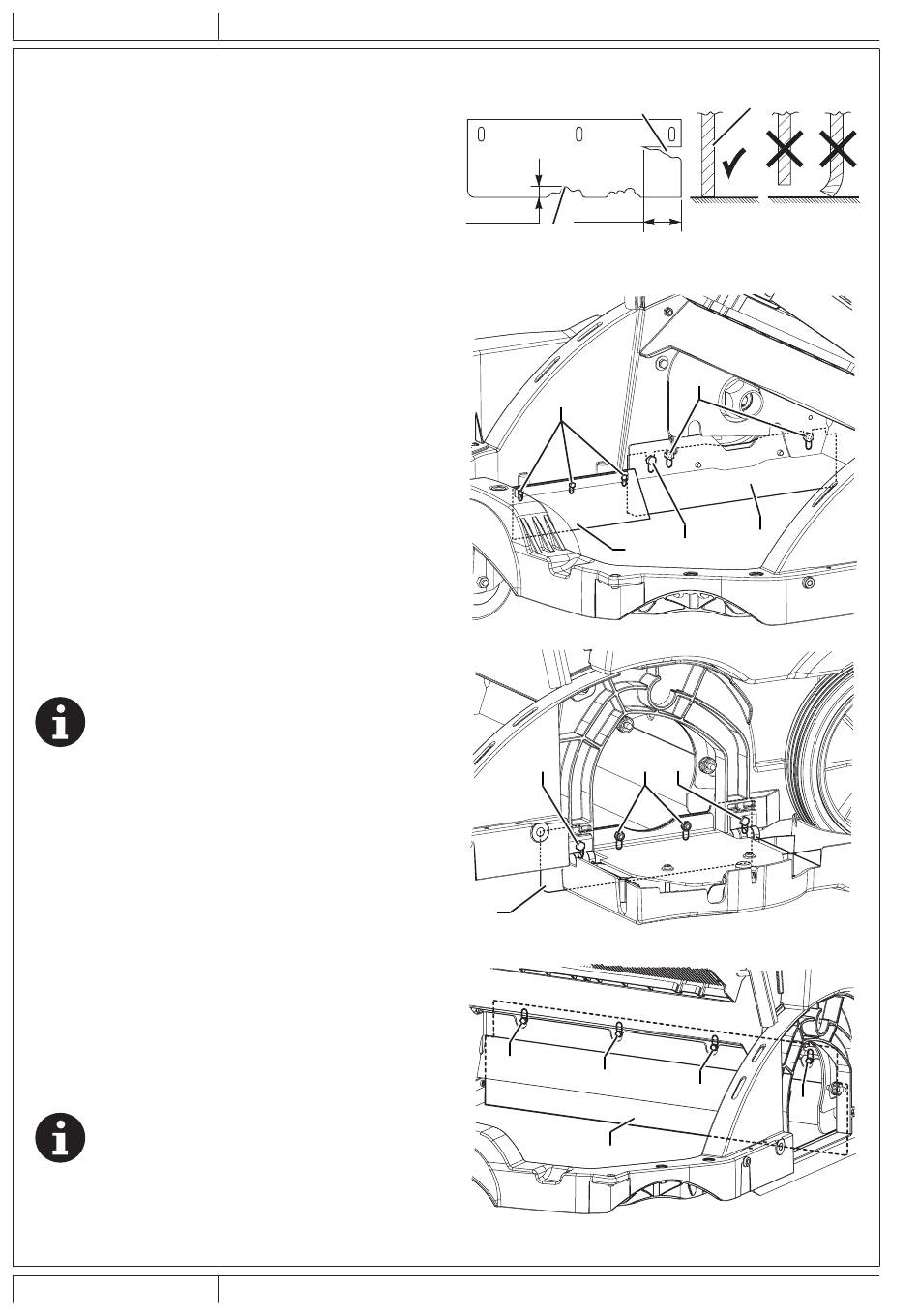

PRÜFUNG UND EINSTELLUNG DER HÖHE DER SCHMUTZFANGKLAPPEN
1.
Die Maschine auf einen flachen und geeigneten Boden
als Bezugsfläche zur Prüfung der Flapshöhe stellen.
Sicherstellen, dass sich das Gerät nicht selbsttätig in
Bewegung setzten kann.
2.
Zündschlüssel (2) auf „0" drehen.
3.
Abfallbehälter (14) abnehmen.
4.
Die Hauptkehrwalze (27) nach der Anweisungen im
entsprechenden Abschnitt entfernen.
Seitliche Schmutzfangklappen überprüfen
5.
Seitliche Schmutzfangklappen (26) auf Schäden
überprüfen.
Weisen die Schmutzfangklappen Schnitte (A, Abb. 8)
über 20 mm oder Brüche /Risse (B) über 10 mm auf,
Schmutzfangklappen auswechseln (für das Auswechseln
der Schmutzfangklappen siehe Service-Anleitung).
6.
Prüfen, ob der Bodenabstand der Schmutzfangklappen
(26) wie in der Abbildung (C) ist und sie den Boden über
die gesamte Länge berühren.
7.
Wenn nötig, die Höhe der Schmutzfangklappen
folgendermaßen einstellen.
Seitliche Schmutzfangklappen einstellen
8.
Die rechte Klappe (37) abnehmen, um Zugang zu den
Muttern (D, Abb. 9) zu erhalten.
9.
Die Muttern (D) und die Schraube (E) lösen, dann die
rechte Schmutzfangklappe (F) mithilfe der Langlöcher
einstellen.
10. Die Schrauben (G) lösen und die Höhe der
Schmutzfangklappe (H) mithilfe der Langlöcher einstellen.
11. Die Schrauben (I) und die Muttern (J) lösen, dann die
rechte Schmutzfangklappe (K) mithilfe der Langlöcher
einstellen.
12. Nach erfolgter Einstellung die Schrauben und Muttern
festziehen.
ANMERKUNG
Das Verfahren zur Einstellung der rechten
Schmutzfangklappe (H) gilt auch für die linke
Schmutzfangklappe (Extra).
Kontrolle der vorderen Schmutzfangklappe und
Prüfung/Einstellung der hinteren Schmutzfangklappe
13. Den Zustand der vorderen Schmutzfangklappe (24) am
Abfallbehälter (14) prüfen.
14. Prüfen, dass der hintere Flap (25) unversehrt ist.
15. Weisen die Schmutzfangklappen Schnitte (A, Abb. 8)
über 20 mm oder Brüche /Risse (B) über 10 mm auf,
Schmutzfangklappen auswechseln (für das Auswechseln
der Schmutzfangklappen siehe Service-Anleitung).
16. Prüfen, ob der Bodenabstand der hinteren
Schmutzfangklappe (25) wie in der Abbildung (C) ist und
sie den Boden über die gesamte Länge berührt.
17. Falls erforderlich, die Schrauben (L, Abb. 10) lösen und die
Höhe der Schmutzfangklappe (M) mithilfe der Langlöcher
einstellen.
18. Nach erfolgter Einstellung die Schrauben (L) festziehen.
19. Die ausgebauten Bauteile in umgekehrter Reihenfolge
wieder einbauen.
ANMERKUNG
Die vordere Schmutzfangklappe (24) am
Abfallbehälter erfordert keine Einstellung.
18
BETRIEBSANLEITUNG
SW900 - 1465366000
A
> 10 mm
> 20 mm
B
(> 0,4 in)
(> 0,8 in)
Abbildung 8
G
H
I
J
K
Abbildung 9
L
L
M
Abbildung 10
C
P100823
D
F
E
I
P100825
L
L
P100826
