Vrije netvoeding (elektrisch schema 1)
A9-30-10

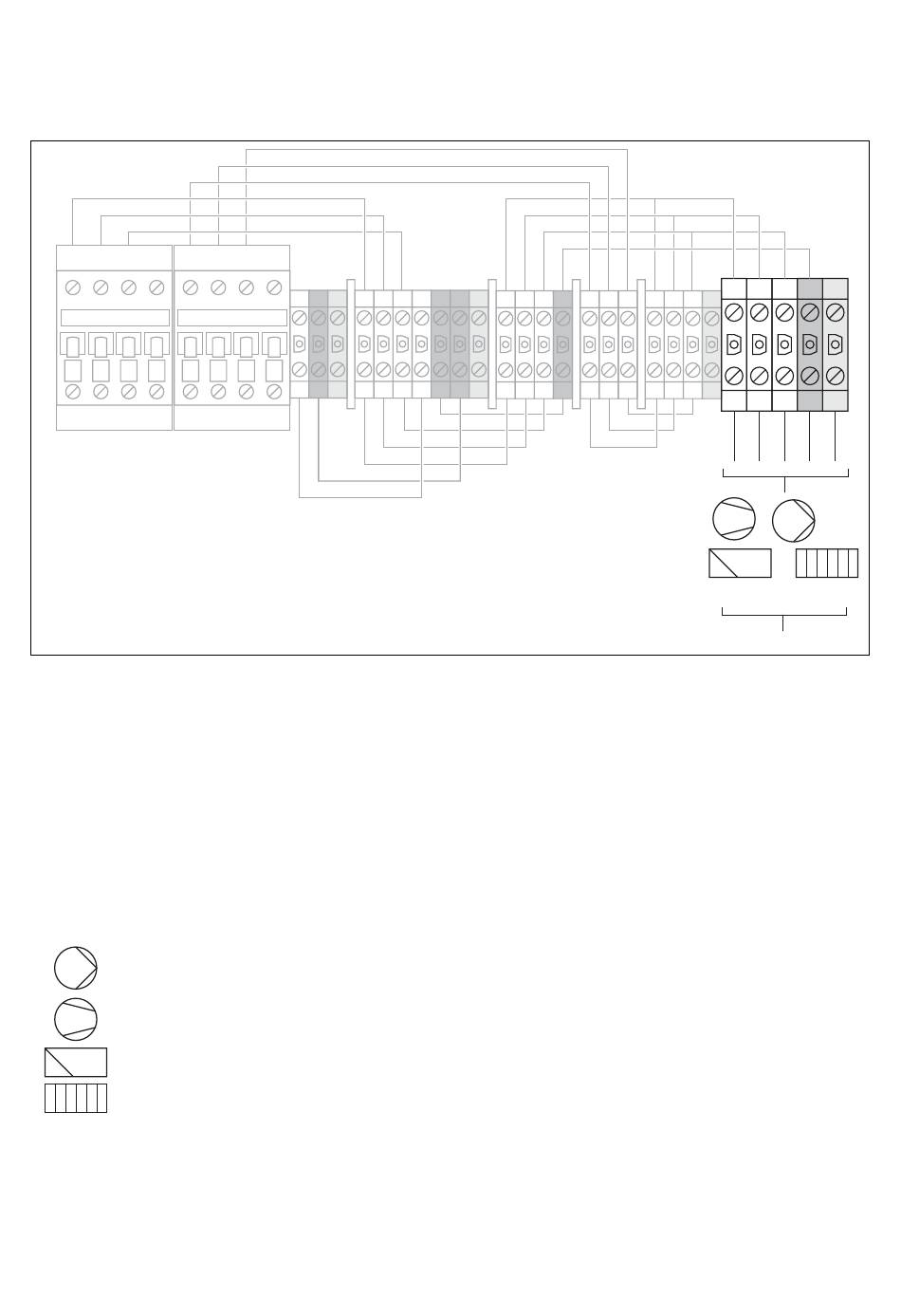

Afb. 6.2 Ongeblokkeerde netvoeding (toestand bij levering)
Deze bedrading van de warmtepomp komt overeen met
de toestand bij levering.
De warmtepomp wordt met een enkel stroomtarief (een
verbruiksmeter) op het voedingsnet aangesloten (1).
Daarentegen behoudt de netexploitant zich het recht
voor om de compressor en de extra verwarming indien
nodig uit te schakelen door een toongemoduleerd sig-
naal. De duur en de frequentie van de uitschakeling
bepaalt de netexploitant of moet met deze worden afge-
sproken.
Legenda bij afb. 6.2
Pomp
Compressor
Thermostaat
Bijstook verwarming
Installatiehandleiding geoTHERM VWL 0020076184_00
L3 N PE
L1 L2
L3
A12-30-10
L3'
N N PE
L1 L2 L3 N
• Sluit de stroomvoorziening op de hoofd-netvoeding
aan (1).
• Sluit het relais voor het toongemoduleerde signaal op
klem 13 "EVU" (zie afb. 6.5) aan, als dit door de netex-
ploitant wordt gevraagd. Met dit signaal wordt bij ge-
sloten contact de warmtepomp geblokkeerd.
Een overzicht van het complete stroomloopschema
vindt u in de bijlage.
Elektrische installatie 6
