6.6.3
Mengcircuit met bufferboiler (hydraulisch
schema 2)
De ongeregelde vloerverwarmingscircuits werken met
de externe CV-pomp uit de bufferboiler via een meng-
klep. De aanvoertemperatuurvoeler zit achter de exter-
ne pomp.
De warmtepomp reageert op een warmtevraag van de
bufferboiler.
AF
400 V
400 V

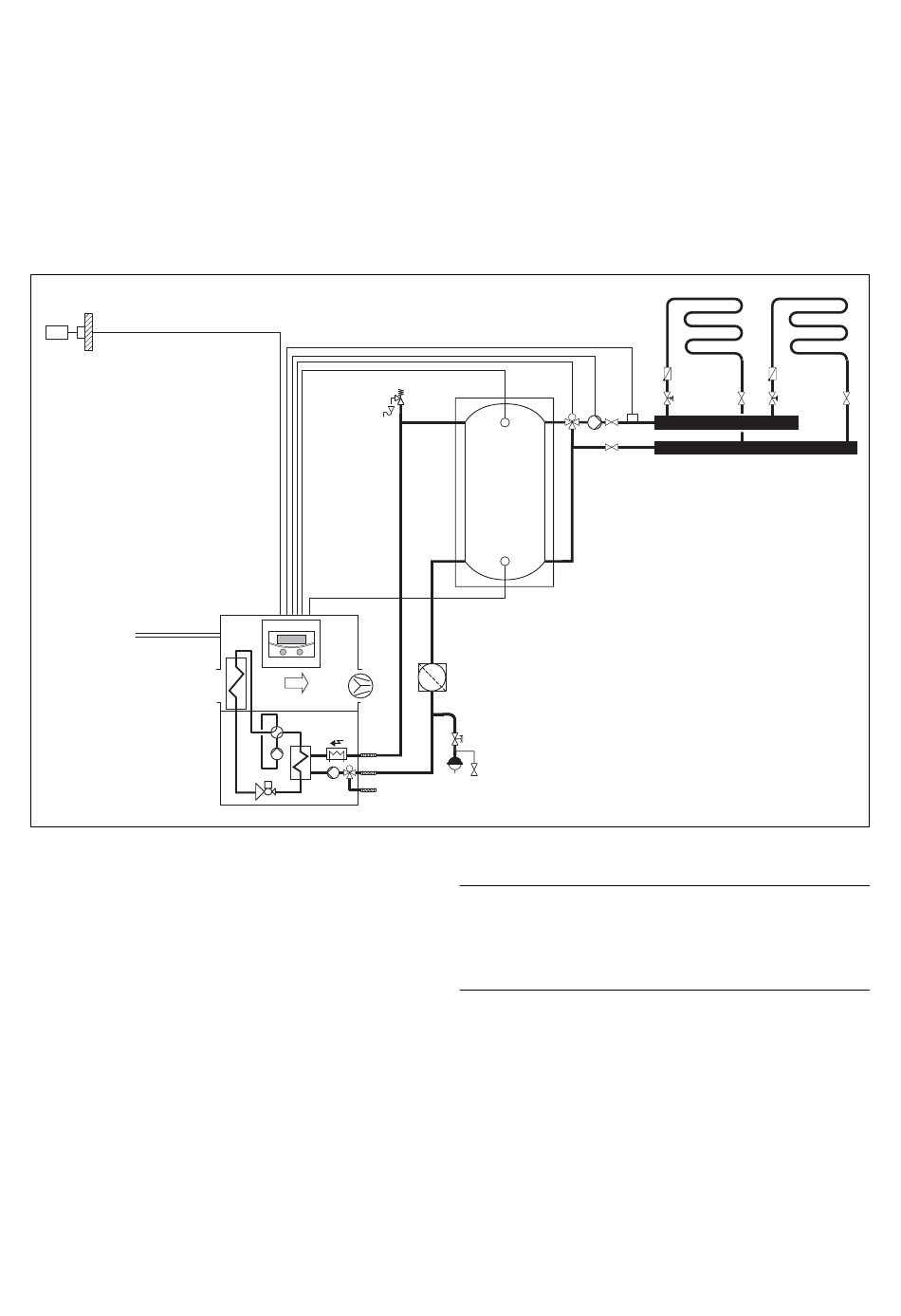

Afb. 6.8 Hydraulisch schema 2
Legenda bij afb. 6.8
27
Cv pomp
30
Zwaartekrachtrem
31
Regelklep met standindicatie
32
Kapklep
33
Luchtafscheider/vuilfilter
42a
Veiligheidsventiel
42b
Expansievat
46
3-weg-mengklep
AF
Buitenvoeler
VF1
Temperatuursensor boven in buffervat
VF2 Aanvoertemperatuursensor
RF1
Temperatuursensor onder in buffervat
Installatiehandleiding geoTHERM VWL 0020076184_00
42a
VF1
RF1
33
32
M
42b
h
Elektrische installatie 6
30
31
46
27
VF2
M
55
Aanwijzing!
De 3-weg-mengklep 46 moet niet nood-
zakelijk ingebouwd worden. U moet in elk
geval wel de aanvoertemperatuurvoeler
VF2 installeren.
