6.6.5 Mengcircuit met bufferboiler en
warmwaterboiler (hydraulisch schema 4)
De ongeregelde vloerverwarmingscircuits werken met
de externe CV-pomp uit de bufferboiler via een meng-
klep. De aanvoertemperatuurvoeler zit achter de exter-
ne pomp.
De warmtepomp reageert op een warmtevraag van de
bufferboiler.
De warmtepomp voorziet tevens een warmwaterboiler.
Indien nodig kan een circulatiepomp aangesloten wor-
den.
AF
400 V
400 V

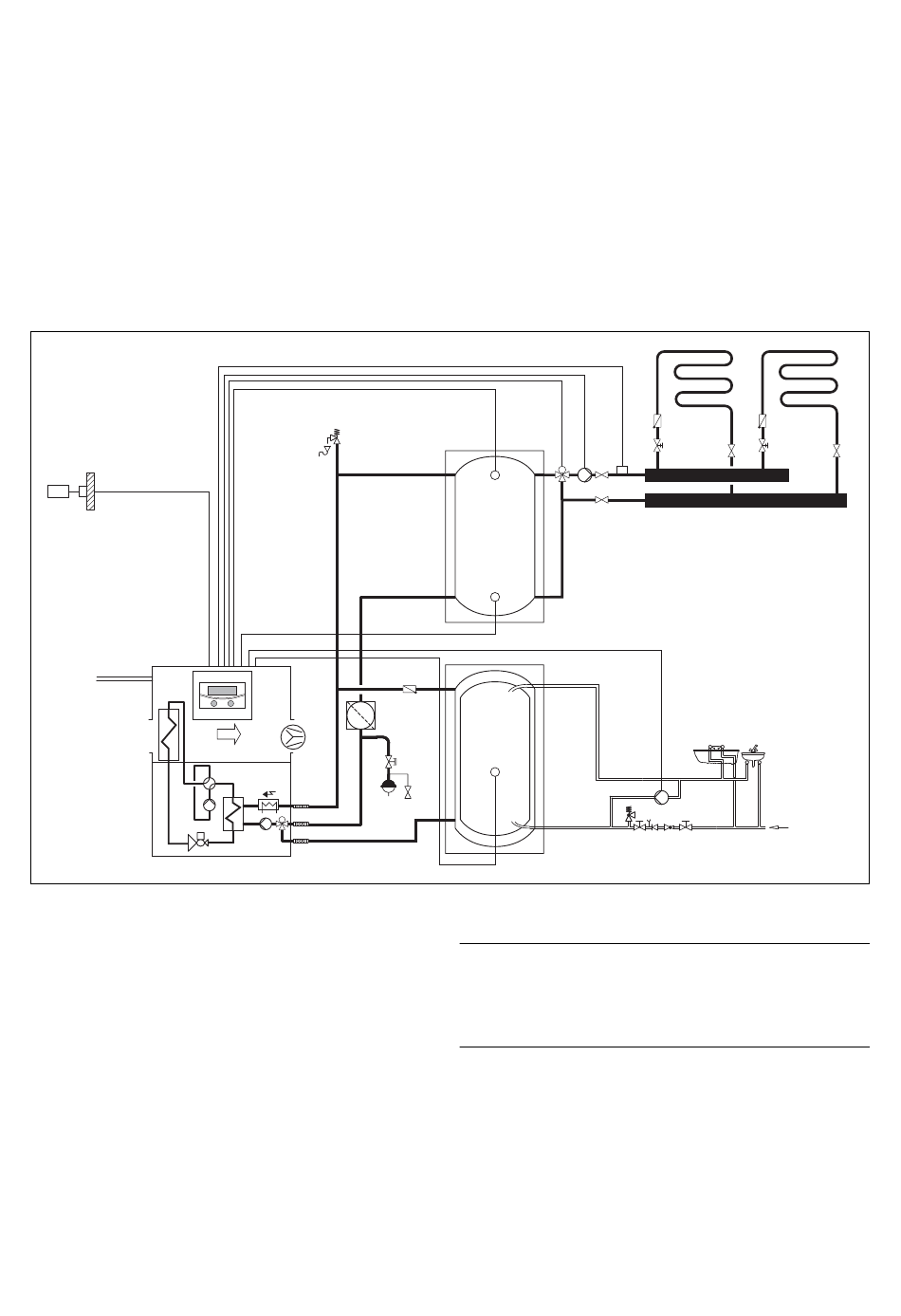

Afb. 6.10 Hydraulisch schema 4
Legenda bij afb. 6.10
25
Circulatiepomp
27
Cv pomp
30
Zwaartekrachtrem
31
Regelklep met standindicatie
32
Kapklep
33
Luchtafscheider/vuilfilter
42a
Veiligheidsventiel
42b
Expansievat
43
Veiligheidsgroep warmwaterboiler
46
3-weg-mengklep
SP
Boilertemperatuurvoeler
AF
Buitenvoeler
VF1
Temperatuursensor boven in buffervat
VF2 Aanvoertemperatuursensor
RF1
Temperatuursensor onder in buffervat
Installatiehandleiding geoTHERM VWL 0020076184_00
42a
30
33
32
42b
M
Elektrische installatie 6
46
27
VF2
M
VF1
RF1
SP
h
Aanwijzing!
De 3-weg-mengklep 46 moet niet nood-
zakelijk ingebouwd worden. U moet in elk
geval wel de aanvoertemperatuurvoeler
VF2 installeren.
30
30
31
31
55
25
KW
43
29
