6 Elektrische installatie
6.7
DCF-ontvanger aansluiten
AF
0
DCF

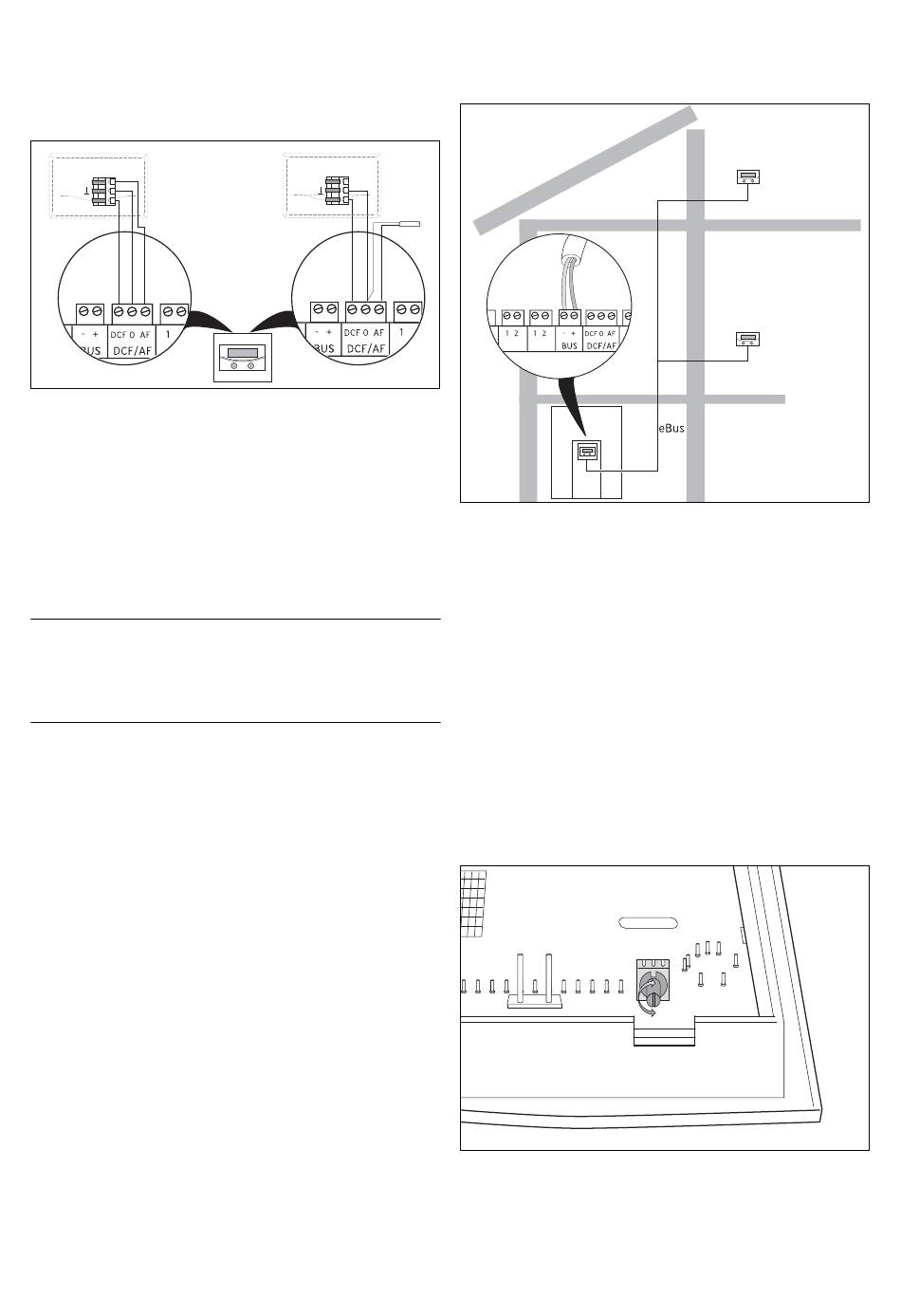

Afb. 6.11 DCF-ontvanger aansluiten
• Bedraad de DCF-ontvanger overeenkomstig afb. 6.11.
— links: meegeleverde buitenvoeler (DCF-ontvanger)
— rechts: speciale oplossing met externe buitenvoeler
Een speciale oplossing met gescheiden buitenvoeler
VRC 693 is nodig als er bijv. geen draadloze ontvangst
op de installatieplaats van de buitenvoeler is.
6.8
Toebehoren aansluiten
a
Attentie!
Gevaar voor beschadiging!
Schakel de stroomvoorziening uit voor-
dat u extra toestellen op de eBus aan-
sluit.
U kunt de volgende toebehoren aansluiten:
— Maximaal zes mengmodules VR 60 voor de uitbreiding
van het systeem met twaalf systeemcircuits (in de fa-
briek ingesteld als mengcircuits).
— Maximaal acht afstandsbedieningen VR 90 voor de re-
geling van de eerste acht CV-circuits.
— vrnetDIALOG 840/2 of 860/2
— Aansluiting telkens op eBus-klem (afb. 6.5 pos. 11), pa-
rallel geschakeld.
6.8.1
Afstandsbediening VR 90 installeren
De afstandsbedieningen VR 90 communiceren via de
eBus met de CV-thermostaat. Ze kunnen op een wille-
keurige interface in het systeem worden aangesloten. U
hoeft er alleen maar voor te zorgen dat de businterfa-
ces met de thermostaat van de warmtepomp zijn ver-
bonden.
Het Vaillant systeem is zodanig opgebouwd dat u de
eBus van component naar component kunt leiden (zie
afb. 6.12). Verwisselen van de leidingen leidt daarbij niet
tot belemmeringen in de communicatie.
30
AF
0
DCF
Afb. 6.12 Afstandsbedieningen aansluiten
Alle aansluitstekkers zijn zo uitgevoerd dat deze ten
minste 2 x 0,75 mm
verbinden.
Als eBus-leiding wordt daarom het gebruik van leidingen
met een doorsnede van 2 x 0,75 mm
Busadres instellen
Om te zorgen voor een correcte communicatie tussen
alle componenten, is het noodzakelijk dat de afstandsbe-
diening een adressering krijgt die bij het te regelen CV-
circuit past.
• Stel op de eerste extra afstandsbediening VR 90 het
busadres op "2" in.
• Stel voor andere afstandsbedieningen afwijkende, ver-
schillende busadressen in. Neem de handleiding van
de VR 90 in acht.
Afb. 6.13 Busadres instellen
2
aders per aansluitdraad kunnen
2
2
Installatiehandleiding geoTHERM VWL 0020076184_00
aangeraden.
