warmte opnemen, waarbij het weer verdampt en naar
de compressor stroomt. Het proces begint weer van
voor af aan.
Indien nodig kan via de geïntegreerde thermostaat de
elektrische hulpverwarming evt. worden ingeschakeld.
2.3
Opbouw van de warmtepomp
De Vaillant geoTHERM warmtepomp VWL is leverbaar in
twee types, die zich vooral onderscheiden door hun ver-
mogen.
Typeaanduiding
VWL 7C/71
VWL 9C/91
Tabel 2.2 VWL-Typeoverzicht
De typeaanduiding van de warmtepomp kunt u aflezen
op de sticker (zie afb. 2.4 pos. 2) op de toestelmantel.
De warmtepomp is zodanig ontworpen dat u alle gang-
bare elektriciteitstarieven kunt realiseren.
1
2
3
4
5

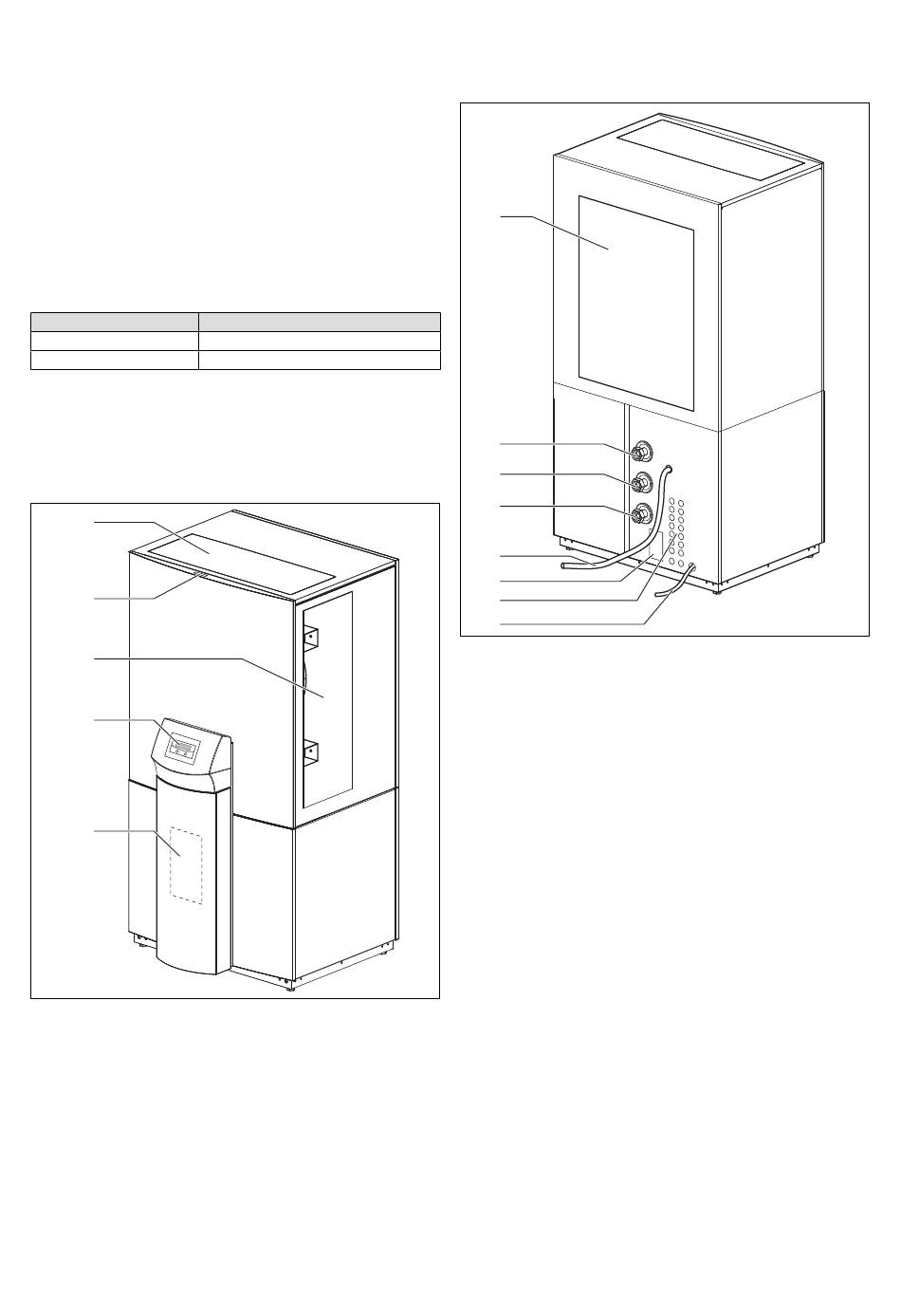

Afb. 2.4 Vooraanzicht
Legenda bij afb. 2.4
1
Perforatie voor luchtuitlaat bovenaan (optioneel)
2 Typeaanduiding van de warmtepomp
3 Luchtuitlaat zijdelings
4 Bedieningsconsole
5 Montageplaat vrnetDIALOG (achter de kolomafdekking)
Installatiehandleiding geoTHERM VWL 0020076184_00
Verwarmingsvermogen (kW)
7,7
10,3
Toestelbeschrijving 2
1
2
3
4
5
6
7
8
Afb. 2.5 Achteraanzicht
Legenda bij afb. 2.5
1
Luchtinlaat met daarachter liggende lamellenbuis-warmtewisse-
laar (verdamper)
2 CV-aanvoerleiding
3 CV-retourleiding
4 Retour warmwaterboiler
5 Condenswater-afvoerslang
6 Typeplaatje
7 Leidingdoorvoer elektrische aansluiting
8 Overloop van de condensbak
Tijdens de werking kan zich aan de verdamper tot 2 liter
condenswater per uur vormen. De warmtepomp bevat
een condensbak, waarin het ontstane condenswater op-
gevangen wordt en via de condenswater-afvoerslang (5)
afgevoerd. Indien deze door evt. verontreinigingen ver-
stopt is, kan het condenswater via de overloopslang (8)
afvloeien (zie ook hfdst. 4.12).
7
