6 Elektrische installatie
6.5
Overzicht printplaat thermostaat
L
N
ZH
1
N

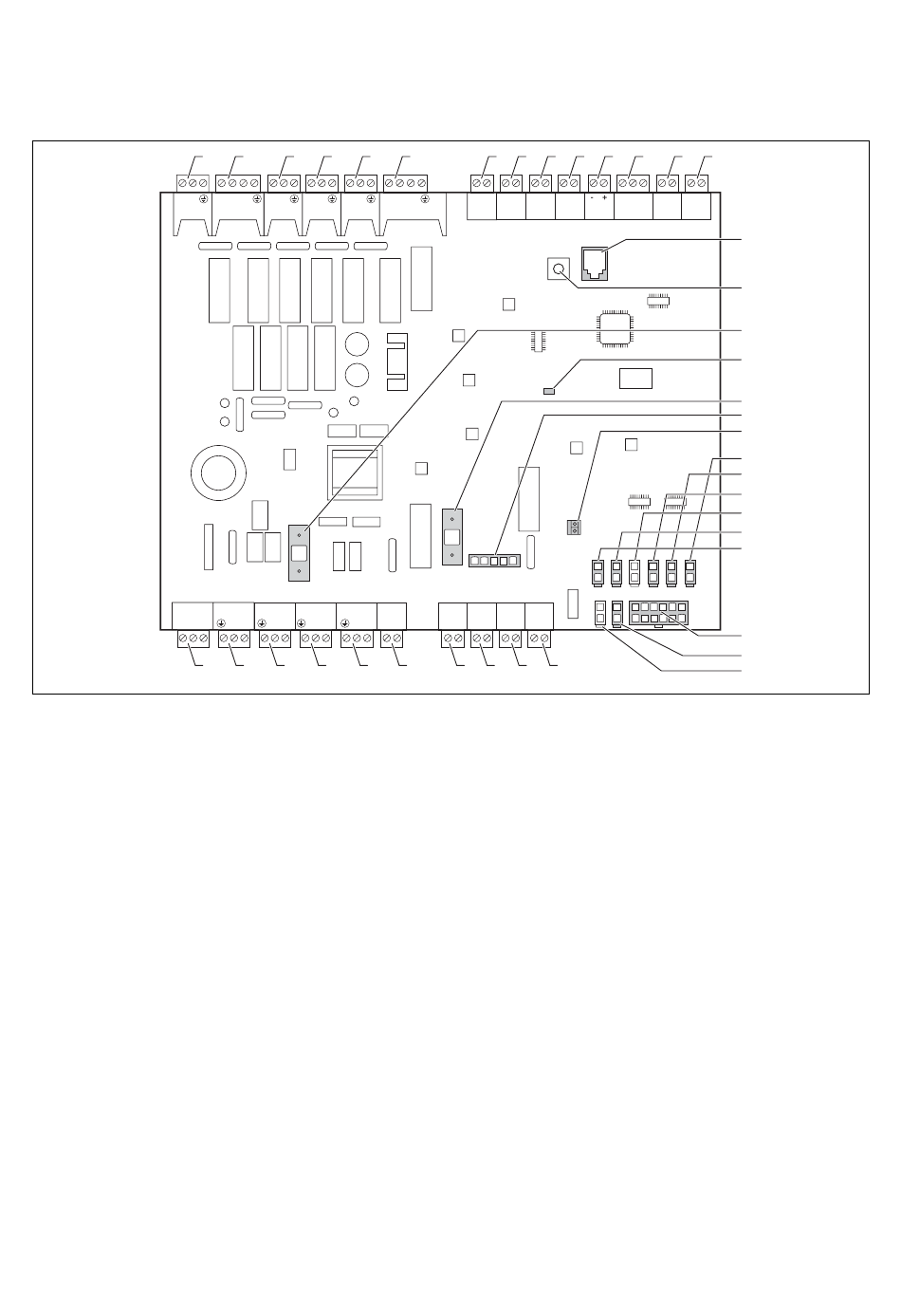

Afb. 6.5 Thermostaatprintplaat
Legenda bij afb. 6.5
Aansluitklemmen boven
1
ZH
extra elektrische verwarming
2
LP/UV 1 Drieweg-omschakelklep voor warmwaterfunctie
3
ZP
Circulatiepomp warm water
4
SK2-P
Vrij
5
HK2-P
Externe (tweede) cv-pomp
6
HK2
Aansturing drieweg-mengventiel
7
VF2
Externe aanvoersensor, moet altijd geïnstalleerd
zijn!
8
RF1
Temperatuur onder in buffervat
9
VF1
Temperatuur boven in buffervat
10 SP
Temperatuursensor warmwaterboiler
11
BUS
eBUS
12
DCF/AF Buitentemperatuursensor + DCF-signaal
13
EVU
Contact stroomvoorzieningsonderbreking
(Toongemoduleerd signaal van de netexploitant)
open: gebruik compressor toegestaan
dicht: Warmtepomp uit
14
1xZP
Contact voor eenmalige vraag circulatiepomp, bijv.
via toets
Printplaatonderdelen
15
eBUS/vrDIALOG
16
Draaischakelaar eBUS-adres, op "1" (fabrieksinstelling)
17
Zekering T 4A/250 V
18
Controle-LED voedingsspanning (brandt groen indien ok)
19
Zekering T 4A/250 V voor pekelpomp
24
1
2
3
4
5
Z u
A uf
N
L
N
L
N
L
N
L P /UV 1
ZP
SK 2 -P
HK 2 -P
2
3
4
5
L
N
L
N
L
N
L
N
L
40
39
38
37
36
6
7
8
Z u
A uf
N
1 2
1 2
1 2
HK2
VF2
RF1
VF1
S CH
6
7
8
A SB
2
1
N L
2 1
L N
2 1
35
34 33
32 31
20 Bewaking fasevolgorde compressor
21 Stekker thermostaat (User Interface)
22 Temperatuursensor koelmiddel bij uitgang compressor T1
23 Temperatuursensor koelmiddel bij ingang compressor T2
24 Temperatuursensor aanzuiglucht T3
25 (niet aangesloten)
26 Temperatuursensor CV-circuit retour T5
27 Temperatuursensor CV-circuit aanvoer T6
28 Druksensoren koelmiddel en CV-circuit
29 Temperatuursensor verdamper T7
30 (niet aangesloten)
Aansluitklemmen onder
31
ASB
Aansturing aanloopstroombegrenzer
32 8
Veiligheidsschakelaar compressor
33 7
Drukschakelaar
34 6
Omschakelklep ontdooiing
35 SCH
Thermostaat, ventilator
36 5
Ventilator
37 4
Spanningsvoeding elektronisch systeem
38 3
interne CV-circuitpomp
39 2
vrij
40 1
Oliecarterverwarming compressor
9
10
11
12
13
14
1 2
DCF O T AF
1 2
1 2
SP
BUS
DC F / AF
E VU
1xZP
Installatiehandleiding geoTHERM VWL 0020076184_00
