6.4.3 Gescheiden voeding speciaal tarief
(elektrisch schema 3)
A9-30-10

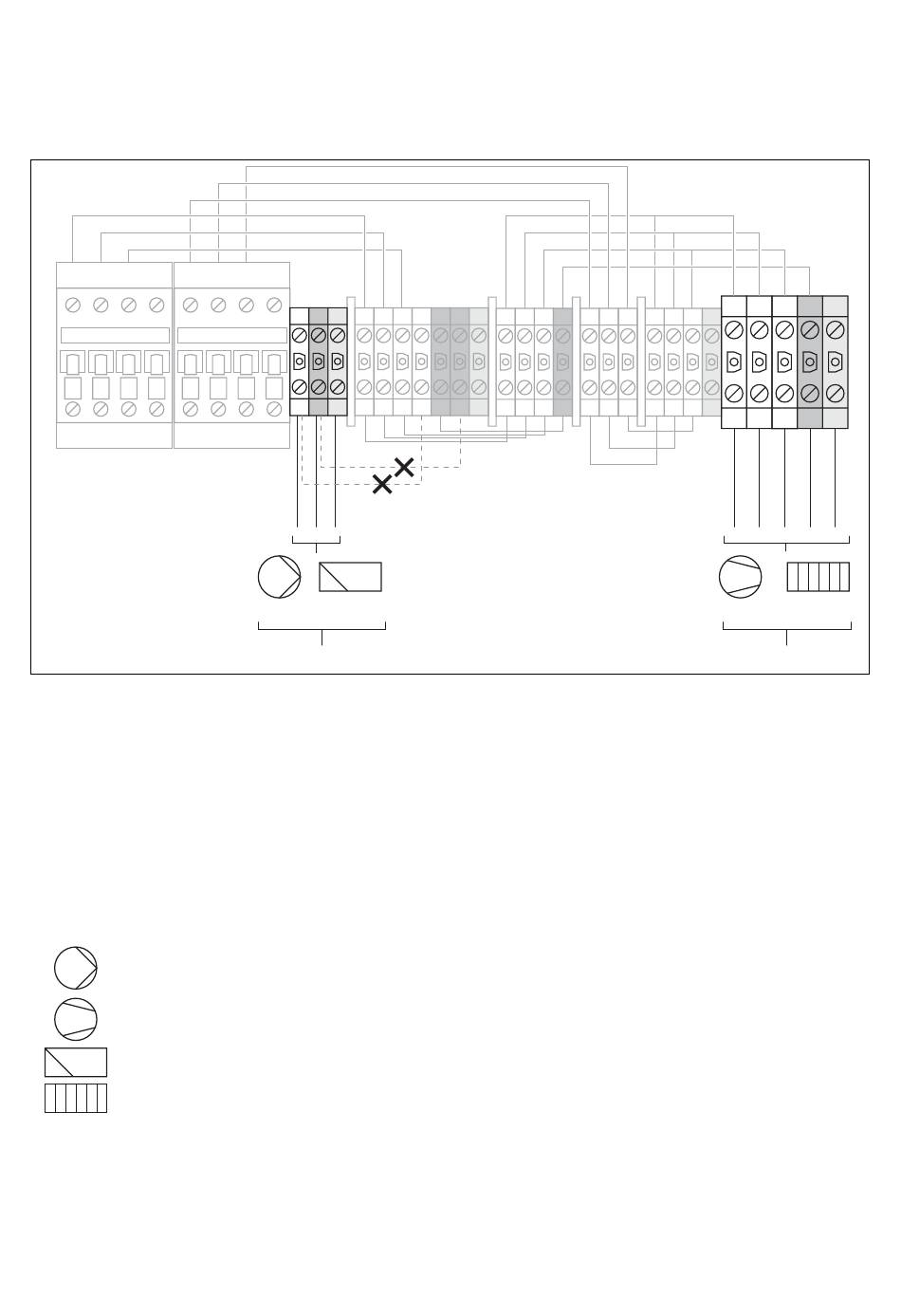

Afb. 6.4 Gescheiden voeding speciaal tarief
In dit geval wordt de warmtepomp met twee stroomta-
rieven (twee verbruiksmeters) gebruikt. Een permanen-
te stroomvoorziening voor de secundaire verbruikers
(circulatiepompen, thermostaten enz.) moet via een
verbruiksmeter gewaarborgd zijn. De nachtstroom-
stroomvoorziening voor de compressor en de extra
verwarming geschiedt via een tweede verbruiksmeter
en kan door de netexploitant in piektijden worden on-
derbroken.
Legenda bij afb. 6.4
Pomp
Compressor
Thermostaat
Bijstook verwarming
Installatiehandleiding geoTHERM VWL 0020076184_00
L3 N PE
L1 L2
L3
A12-30-10
+
230 V / 50 Hz
2
L3'
N N PE
L1 L2 L3 N
3
• Verwijder de overbruggingsleidingen (3, gestippelde
lijnen).
• Sluit de permanente stroomvoorziening op de netvoe-
ding thermostaat aan (2).
• Sluit de nachtstroom-stroomvoorziening op de net-
voeding nachtstroom aan (1).
• Sluit het relais voor het toongemoduleerde signaal op
klem 13 "EVU" (zie afb. 6.5) aan, als dit door de netex-
ploitant wordt gevraagd. Met dit signaal wordt bij ge-
sloten contact de warmtepomp geblokkeerd.
Een overzicht van het complete stroomloopschema
vindt u in de bijlage.
Elektrische installatie 6
L1
L2
L1 L2 L3
L1 L2 L3 PE
400 V / 50 Hz
L3
N
PE
+
1
23
