8.7
Displays van het gebruikersniveau
Weergegeven display

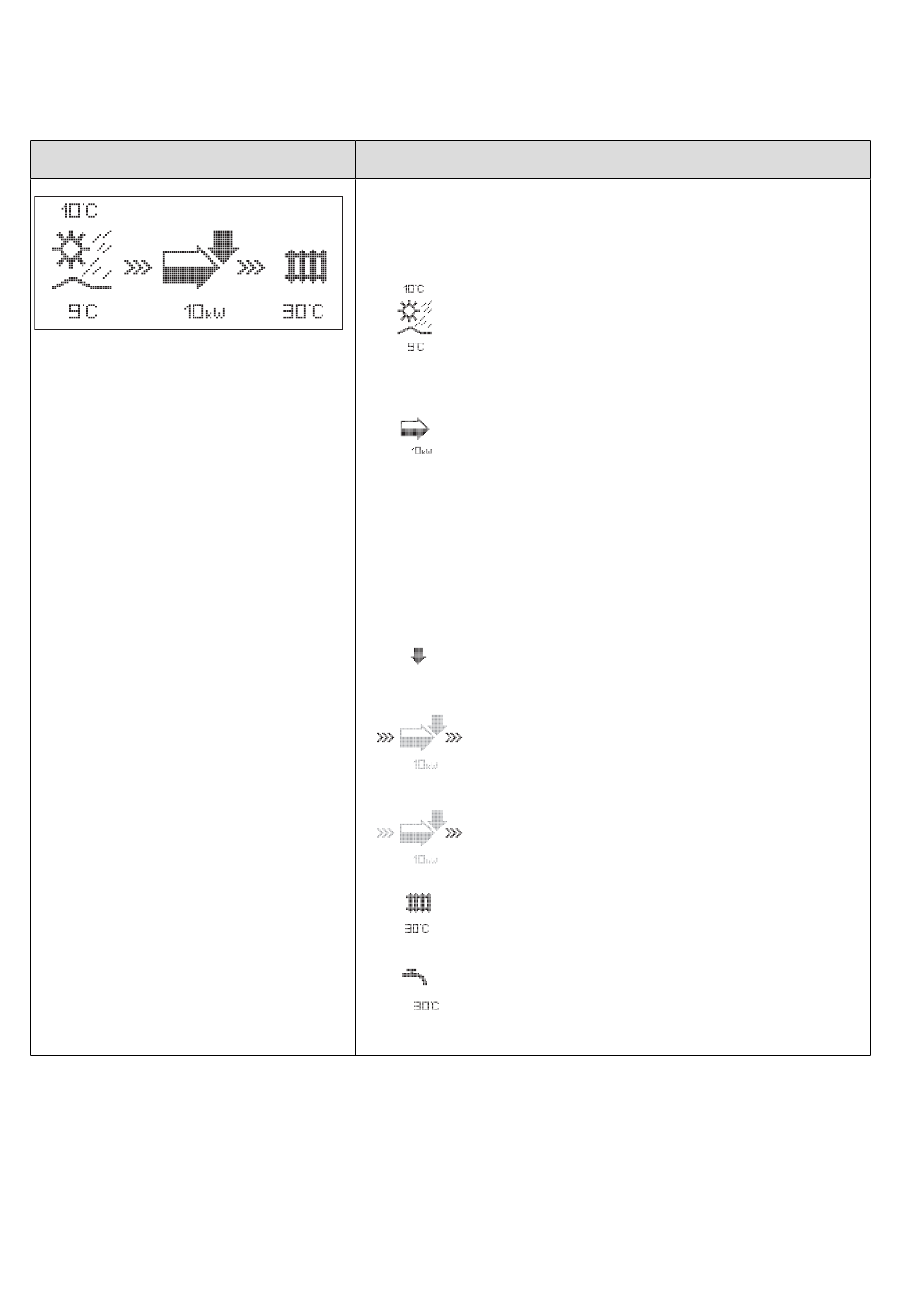

Tabel 8.3 In het gebruikersniveau instelbare parameters
Installatiehandleiding geoTHERM VWL 0020076184_00
Beschrijving
Grafische weergave (basisdisplay)
In deze weergave kunt u de huidige toestand van het systeem afle-
zen. Deze verschijnt altijd, als u bij weergave van een ander display
gedurende langere tijd geen instelknop heeft bediend.
Buitentemperatuur (hier 10 °C)
Broningangstemperatuur: temperatuursensor
T3; in het voorbeeld 9 °C (zie afb. 1 en 2, bijlage)
Onder de pijl wordt het vermogen van de warm-
tebron (in het voorbeeld 10 KW) aangegeven.
De mate van zwartheid van de pijl geeft grafisch
de energie-efficiëntie van de warmtepomp onder
de gegeven operationele toestand weer.
Het vermogen van de warmtebron moet niet
worden gelijk gesteld aan het verwarmingsver-
mogen.
Het verwarmingsvermogen komt ongeveer over-
een met het vermogen van de warmtebron +
compressorvermogen.
Als de compressor of de elektrische hulpverwar-
ming is ingeschakeld, wordt de pijl opgevuld
weergegeven.
>>> links en rechts knippert, als de compressor is
ingeschakeld en daardoor energie aan de omge-
ving wordt onttrokken die naar het CV-systeem
wordt geleid.
>>> rechts knippert, als energie naar het CV-sy-
steem wordt geleid (b.v. alleen via elektrische
hulpverwarming).
Warmtepomp bevindt zich in CV-functie. Boven-
dien wordt de CV-aanvoertemperatuur aangege-
ven (in het voorbeeld 30 °C).
Symbool geeft aan dat de warmwaterboiler ver-
warmd wordt of de warmtepomp stand-by is. Bo-
vendien wordt de temperatuur in de warmwater-
boiler aangegeven.
Regeling 8
43
