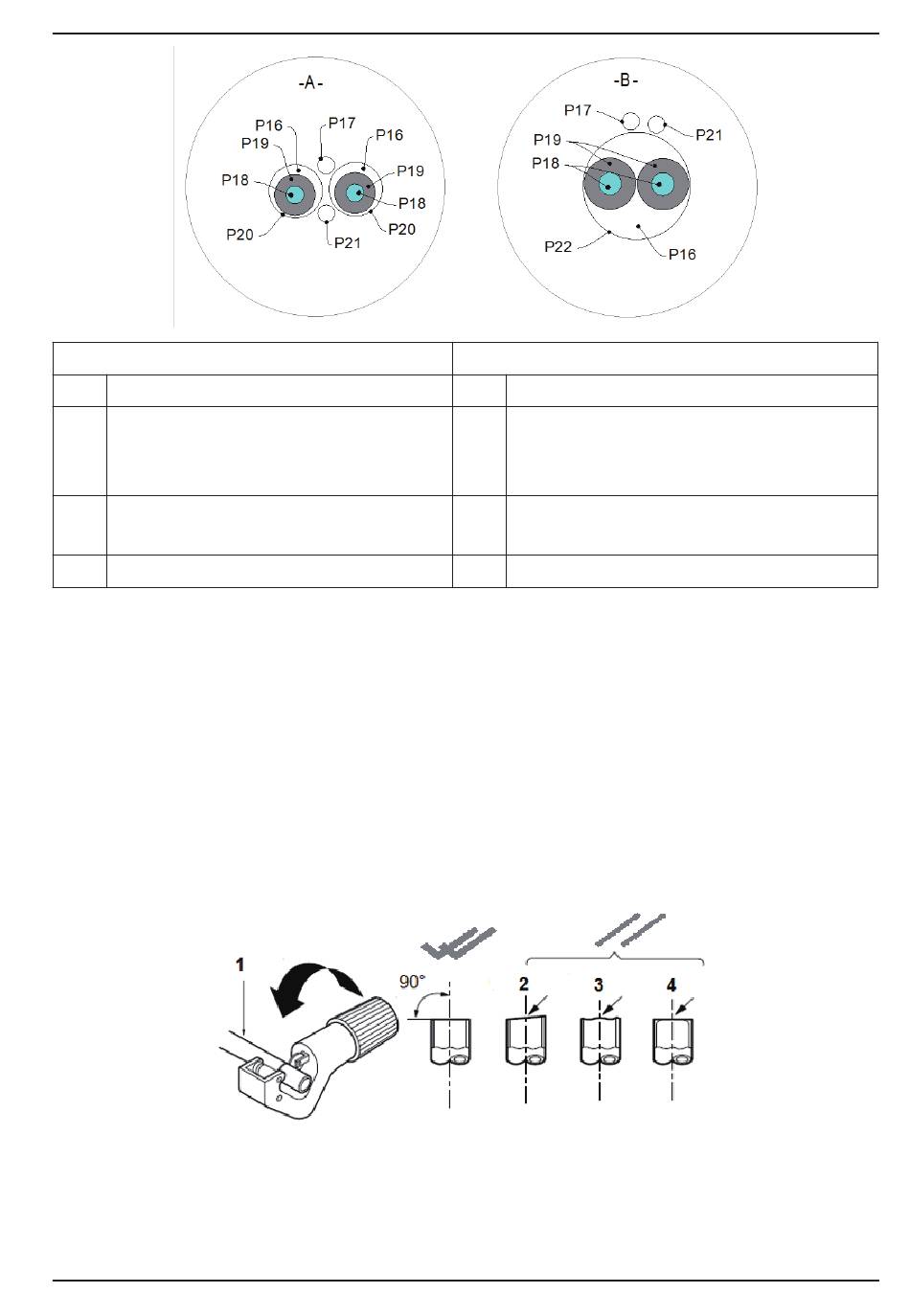

Installatie van de binneneenheid
P16 Vul met waterdicht polyurethaanschuim
Beschermpijp voor externe sensoren of
P17
communicatiekabels
Koperen buis Cu - kwaliteit
P18
koudemiddelkwaliteit
P19 Isolatie min. 13 mm.
Voorbereiding van de koelmiddelleiding
Bereid de pijp voor door de onderstaande stappen te volgen. Houd er rekening mee dat beschadigde
pijpverbindingen kunnen resulteren in lekkages. Maak de verbindingen in overeenstemming met de
onderstaande voorschriften.
STAP 1: De pijp afsnijden
• Gebruik een pijpsnijder die geen spanen voortbrengt om de buis te zagen.
• Bepaal de afstand tussen de buiten- en binneneenheid.
• Knip de leidingen langer open om ervoor te zorgen dat het interne en externe apparaat op de
normale manier worden aangesloten.
STAP 2: Verwijdering van spanen
• Verwijder alle spaanders van het gedeelte waar de buis werd gesneden.
• Houd de pijp tijdens het reinigen naar beneden gericht, zodat de spanen niet in de pijp vallen.
24 Lucht-water warmtepomp
A
1 Koperen buis
2 Hellend
P20 Geribbelde beschermbuis min. ɸ 75
De geribbelde beschermbuis voor de
P21
voedingskabel is afhankelijk van de
afmeting van de voedingskabel
P22 Geribbelde beschermbuis min. ɸ 150
3 Oneven
B
4 Ruw
