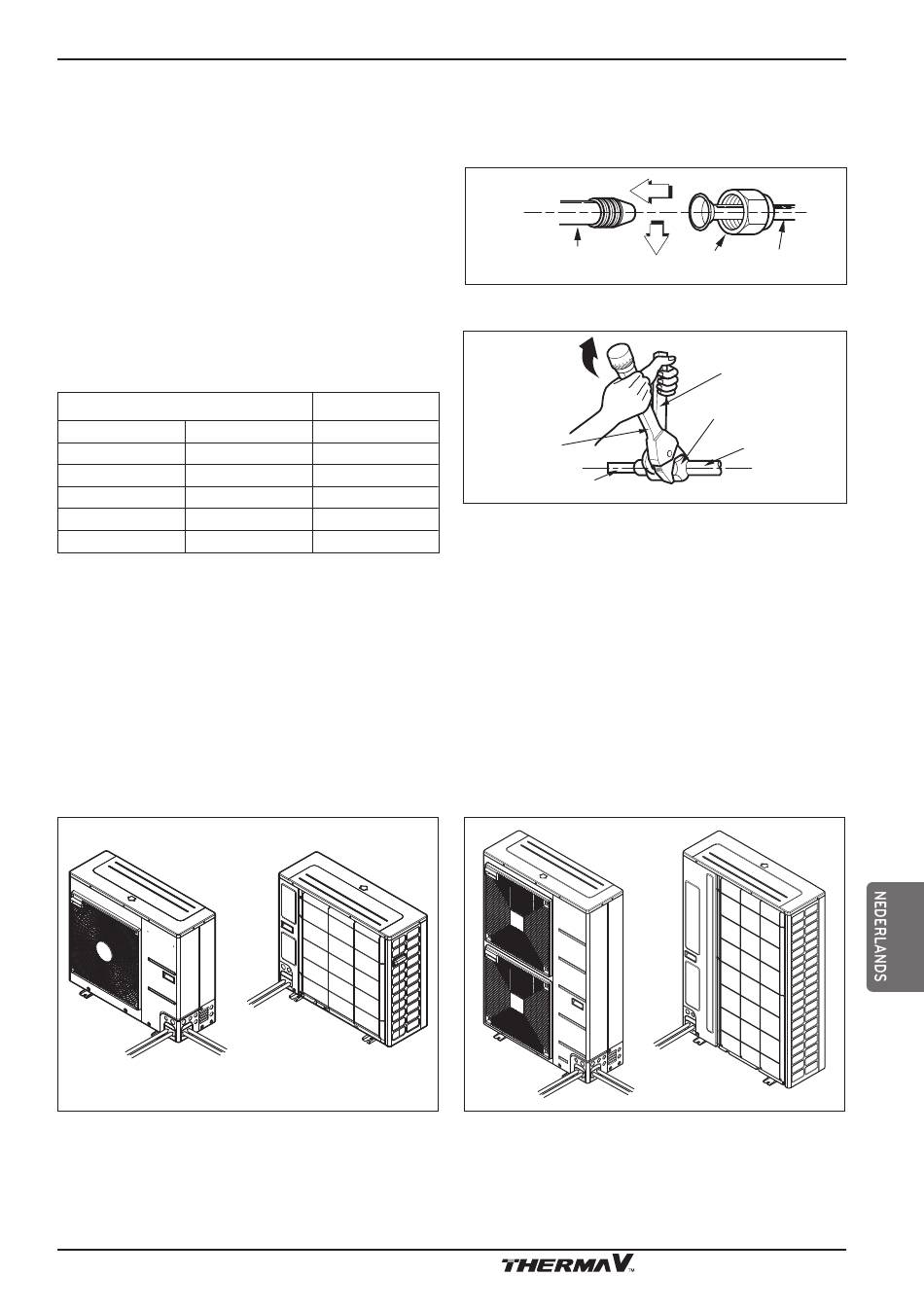

Pijp verbinden met binneneenheid
De verbindingsleiding naar de binneneenheid is in twee stappen. Lees de volgende aanwijzingen
zorgvuldig door.
Stap 1. Voorspannen.
• Lijn het midden van de leidingen uit en draai
de flensmoer voldoende handvast aan.
Stap 2. Aanspannen.
• Draai de flare-moer vast met een sleutel.
• Aanhaalmoment is als volgt.
Buitendiameter
mm
6.35
9.52
12.7
15.88
19.05
Pijp verbinden met buiteneenheid
Verbindingspijp met de buiteneenheid is vijf stappen inclusief PCB-instelling.
Stap 1. Bepaal de richting van de leidingen.
• De leidingen kunnen in vier richtingen verbindbaar zijn
• De richtingen worden uitgedrukt in onderstaande figuur.
• De buizen kunnen niet in neerwaartse richting worden aangesloten.
Achterwaarts
Zijdelings
Voorwaarts
Moment
inch
kgf·m
1/4
1.8 ~ 2.5
3/8
3.4 ~ 4.2
1/2
5.5 ~ 6.6
5/8
6.6 ~ 8.2
3/4
9.9 ~ 12.1
Leidingen en bedrading voor buiteneenheid
Leidingen binneneenheid
Momentsleutel
Leidingen binneneenheid
Achterwaarts
Zijdelings
Voorwaarts
Installatiehandleiding 51
Flensmoer
Leidingen
Steeksleutel (vast)
Flensmoer
Verbindingspijp
