Bedradingsprocedure voor voedingskabel en verbindingskabel
Stap 1. : Demonteer het zijpaneel van de buitenunit door schroeven los te draaien.
Stap 2. : Sluit de voedingskabel aan op de hoofdvoedingsklem en de verbindingskabel op respectievelijk
de bedieningsaansluiting.

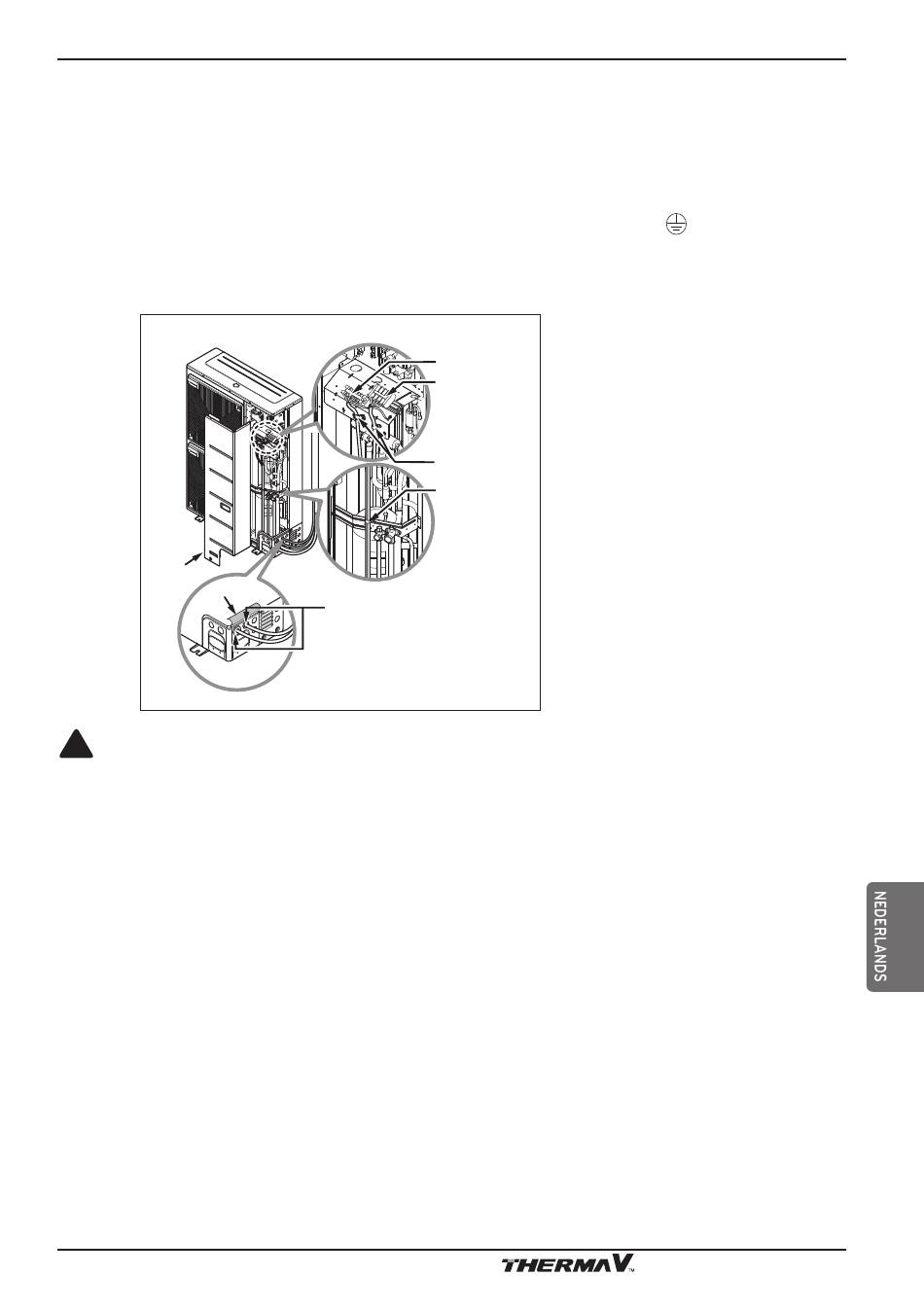

Zie onderstaande figuur voor gedetailleerde informatie. Bij het aansluiten van een massakabel
moet de diameter van de kabel groter zijn dan 1.6 mm
aardingskabel is verbonden met het aansluitblok waar het aardsymbool
Stap 3. : Gebruik kabelklemmen (of kabelklemmen) om te voorkomen dat de voedingskabel en de
verbindingskabel per ongeluk worden verplaatst.
Stap 4. : Monteer het zijpaneel weer op de buiteneenheid door schroeven vast te draaien.
Zijpaneel
Isolatiekussen
!
LET OP
Na het controleren en bevestigen van de volgende omstandigheden, begint u met de bedrading.
1. Beveilig speciale stroombron voor de lucht-water-warmtepomp. Het bedradingsschema (bevestigd in de
schakelkast van de binneneenheid) presenteert gerelateerde informatie.
2. Zorg voor een stroomonderbrekerschakelaar tussen de stroombron en de buiteneenheid.
3. Hoewel het zeer zeldzaam is, kunnen de schroeven die worden gebruikt om interne draden te bevestigen,
soms losraken vanwege de vibratie tijdens het transport van het product. Controleer deze schroeven en
zorg ervoor dat ze stevig vastzitten. Indien niet vastgedraaid, kan burn-out van de draad optreden.
4. Controleer de specificatie van de stroombron, zoals fase, spanning, frequentie, etc.
5. Controleer of de elektrische capaciteit voldoende is.
6. Zorg ervoor dat de startspanning op meer dan 90 procent van de nominale spanning op het typeplaatje
wordt gehouden.
7. Controleer of de kabeldikte overeenkomt met de specificatie van de stroombron. (Let vooral op de relatie
tussen kabellengte en dikte.)
8. Voorzie een ELB (elektrische lekbreker) wanneer de installatieplaats nat of vochtig is.
9. De volgende problemen kunnen worden veroorzaakt door abnormale spanningstoevoer, zoals plotselinge
spanningsverhoging of spanningsverlaging.
• Trilling van een magnetische schakelaar (vaak in- en uitschakelen)
• Fysieke schade van onderdelen waar magnetische schakelaar in contact isd
• Zekering breken
• Storing van overbelastingsbeveiligingsonderdelen of gerelateerde besturingsalgoritmen.
• Fout bij opstarten van de compressor
10. Aardingskabel naar grond buiteneenheid om elektrische schokken te voorkomen.
Leidingen en bedrading voor buiteneenheid
Besturingsterminal
(Terminal voor
aansluitkabel)
Hoofdvoedingsklem
(terminal voor
voedingskabel)
Kabelklem
(of snoerklem)
Kabelklem
(of snoerklem)
Zorg er bij het aansluiten van de voedingskabel voor
dat de rubberen bussen correct zijn bevestigd in
uitgeboorde gaten nadat de isolatiekussens zijn
verwijderd.
2
om de veiligheid te garanderen. De
is gemarkeerd.
Installatiehandleiding 55
