Installatie van de binneneenheid
STAP 5: Testen

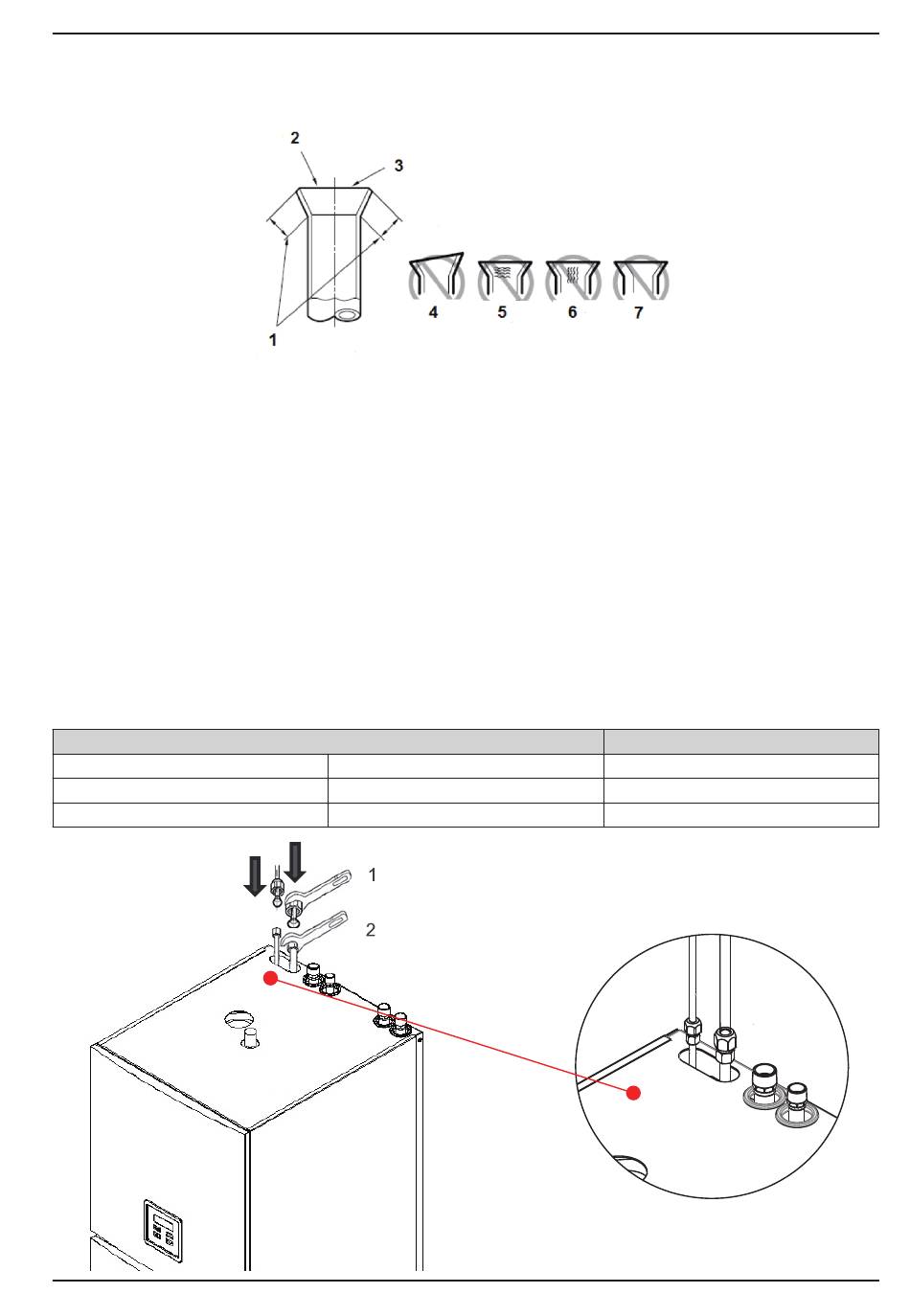

• Vergelijk de afkanting van de pijp met de onderstaande afbeelding.
• In het geval van een beschadigde rand, knipt u het onderdeel af en herhaalt u de randprocedure.
1 Cirkelvormige rand van de pijp
2 Rond gladde rand
3 Binnenkant en rand zonder
De koelmiddelleiding op de binneneenheid aansluiten
STAP 1: Bepaal de richting van de pijpverbinding
• De koelmiddelleidingaansluitingen bevinden zich aan de bovenzijde van de eenheid. Raadpleeg de
apparaattekening voor meer informatie.
STAP 2: Montage
• Lijn uit met het midden van de buis en draai dan de schroefmoer met de hand vast.
• Draai de moer vast met een momentsleutel totdat deze klikt. Voorgeschreven koppels voor aanscherping:
[mm]
9.52
15.88
26 Lucht-water warmtepomp
van dezelfde lengte.
krassen
Externe diameter
4 Hellende rand
5 Oneffen oppervlak
6 Gebarsten/ruw
7 Ongelijke dikte
[inch]
3/8
5/8
1 Torsiesleutel
Torque
[Nm]
34 – 42
65 – 81
2 Tellersleutel
