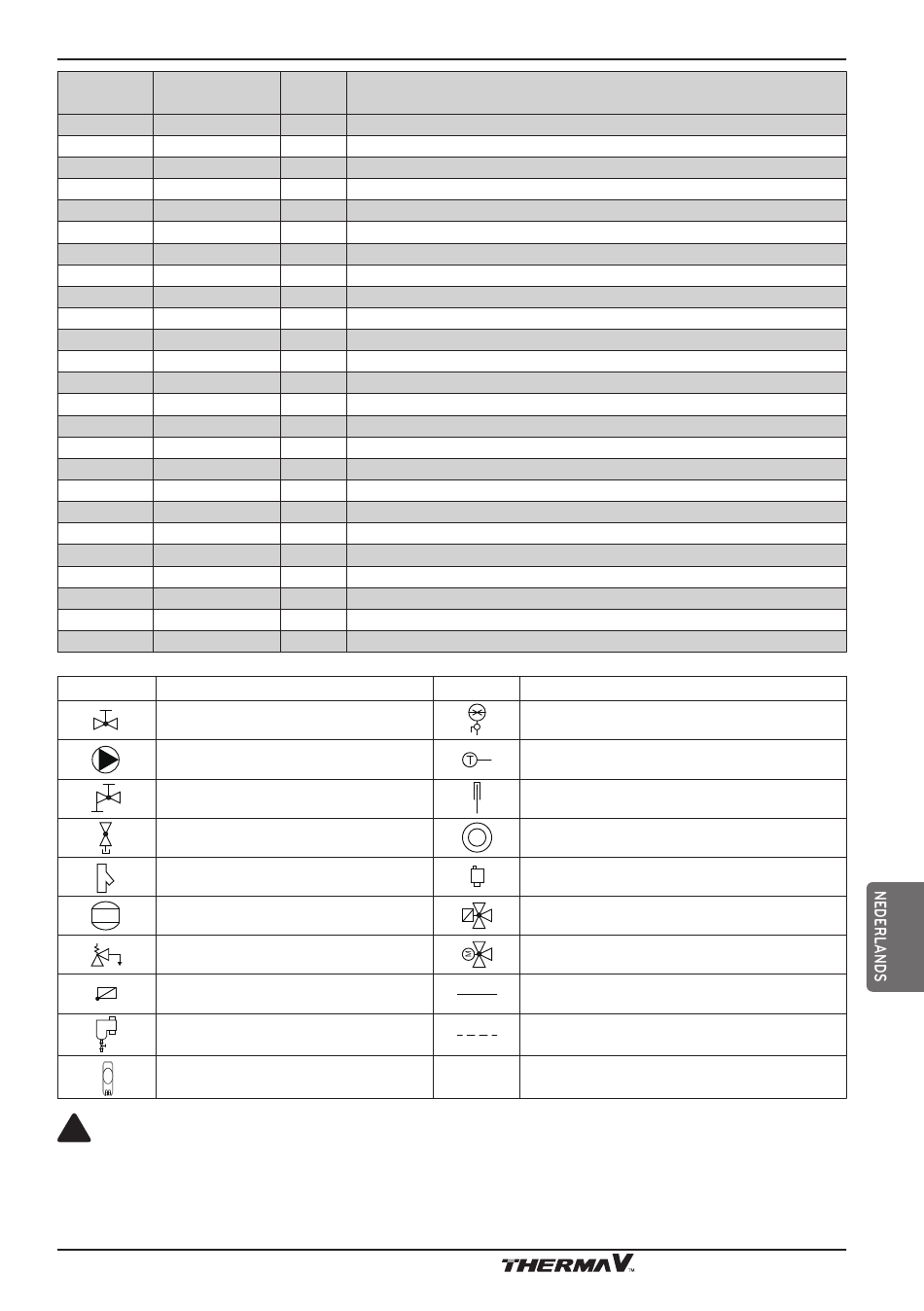

TERMINALS
ELEMENTEN
AANSLUITEN
PLC
PST
Spatiaal
Q1-Q12
A1-A8
D1-D9
MD1
T1
T2
OC1
OC2
MV2
OGK-1
OGK-2
MD2
T3
T4
OC3
OC4
MV3
MV4
OGK-3
OGK-4
MARKEREN
EIGENSCHAPPEN
Afsluitklep
Circulatiepomp
Afsluitventiel met uitlaat
Afvoerklep met plug
Waterfilter
Expansievat
Veiligheidsklep
Terugslagklep
Magnetische scheider van
onzuiverheden
Buisveiligheidsthermostaat
!
LET OP
De toevoerleiding voor elke verwarmingscyclus moet worden uitgerust met een beveiligingsthermostaat
die achtereenvolgens wordt aangesloten op de circulatiepomp om deze te beschermen tegen de
instromend water met hoge temperaturen.
MARKER
EN
1
Return voor verwarming
2
Toevoerleiding voor verwarming
Verwerkingseenheid
Buisveiligheidsthermostaat
Connector op PLC
Digitale uitgangen van de regeling ~ 230 V (ingangs-/uitgangsmodule MD1 en MD2)
Analoge ingang (input / output-module MD1 en MD2)
Digitale ingang (input / output-module MD1 en MD2)
Basis input / output-module 1
Thermostaat van de verwarmingscyclus 1
Thermostaat van de verwarmingscyclus 2
Circulatiepomp van verwarmingscyclus 1
Circulatiepomp van verwarmingscyclus 2
Mengklep van verwarmingscyclus 2
Verwarmingscyclus 1
Verwarmingscyclus 2
Uitbreidingsingang / uitgangsmodule 2
Thermostaat van de verwarmingscyclus 3
Thermostaat van de verwarmingscyclus 4
Circulatiepomp van verwarmingscyclus 3
Circulatiepomp van verwarmingscyclus 4
Mengklep van verwarmingscyclus 3
Mengklep van verwarmingscyclus 4
Verwarmingscyclus 3
Verwarmingscyclus 4
MARKEREN
Installatie van de binneneenheid
EIGENSCHAPPEN
EIGENSCHAPPEN
Manometer
Temperatuursensor
Thermometer
Verbruiker van warmte/koelte
Automatische ventilatie
3-wegschakelklep met EM-aandrijving
3-weg mengventiel met EM-aandrijving
Toevoerleiding
Retourlijn
Installatiehandleiding 31
