Leidingen en bedrading voor buiteneenheid
Procedures over koelmiddelleidingen en elektrische bedrading buiten zijn beschreven in dit hoofdstuk. De
meeste procedures zijn vergelijkbaar met die van LG Air Conditioner.
Koudemiddelleidingen
Voordat koelmiddelleidingen worden gestart, moeten beperkingen in buislengte en hoogte worden
onderzocht. Na het oplossen van alle beperkingen, zijn enkele voorbereidingen nodig om door te gaan.
Aansluitend wordt begonnen met het verbinden van de buis met de buiten- en binnenunit.

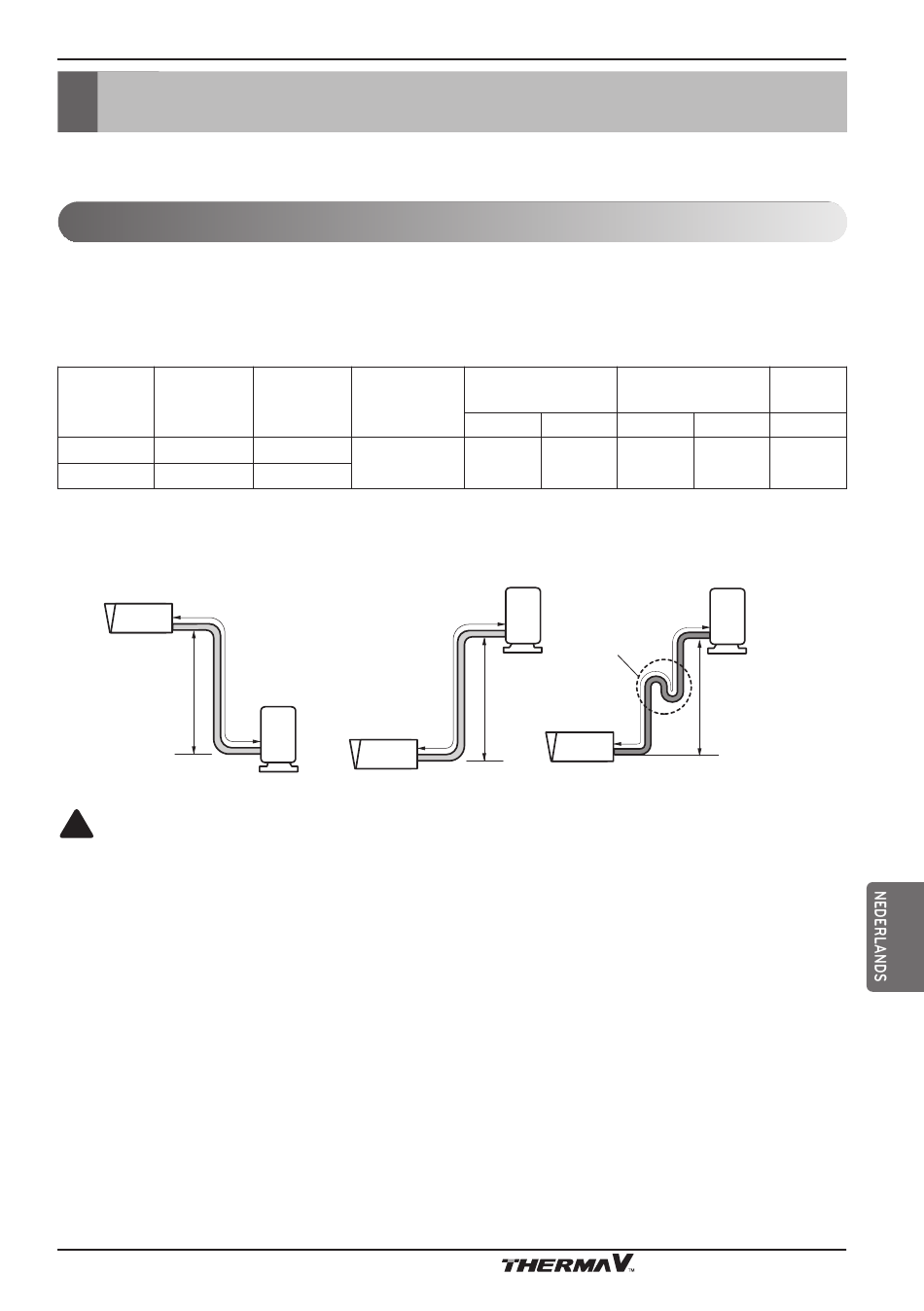

Beperkingen in pijplengte en hoogte
Fabrieksvulling
ModelBuiten
(kW)
(g)
9
1 800
12 / 14 / 16
2 300
* Extra vulling is vereist, omdat de platenwarmtewisselaar van de HN1616T.NB0-binnenunit veel meer
volume heeft dan de standaard binnenunit. De fabrieksvulling is gebaseerd op standaard binnenunit.
Binneneenheid
A
B
!
LET OP
1. Onjuiste koelmiddelvulling kan abnormale werking tot gevolg hebben.
2. Standaard leidinglengte is 7.5 m. Als de pijplengte langer is dan 7.5 m, is extra lading van het
koelmiddel vereist volgens de tabel.
• Voorbeeld: Als het 16kW-model op een afstand van 50 m is geïnstalleerd, moet extra koelmiddel
worden toegevoegd volgens de volgende formule: 1 200 g + (50-7.5) x 40g = 2 900 g
3. De nominale capaciteit van het product is gebaseerd op de standaardlengte en de maximaal
toegestane lengte is gebaseerd op de betrouwbaarheid van het product tijdens de werking.
4. Als IDU en ODU meer dan 10 m verschillen in hoogte, moet er elke 5 - 7 meter een olievanger worden geïnstalleerd.
5. Een olievanger is niet noodzakelijk wanneer de buitenunit wordt geïnstalleerd op een hoger niveau dan de binnenunit.
Opmerking:
Vul het label f-gas in dat buiten op de buitenlucht is bevestigd over de hoeveelheid gefluoreerde
broeikasgassen (deze opmerking over het f-gaslabel is mogelijk niet van toepassing, afhankelijk van uw
producttype of markt.)
① Productiesite (zie modelnaamlabel)
② Installatieplaats (indien mogelijk naast de servicepunten voor het toevoegen of verwijderen van
koelmiddel)
③ De totale lading (① + ②)
Extra vulling voor
Extra
lange leiding
vulling* (g)
(g/m, > 7.5 m)
800
40
1 200
Een val is niet nodig
wanneer de buitenunit
hoger wordt geïnstalleerd
dan de binnenunit.
Buiteneenheid
Binneneenheid
Leidingen en bedrading voor buiteneenheid
Pijpdiameter
(inch(mm)]
Gas
Vloeistof Standaard
5/8'
3/8'
(15.88)
(9.52)
Buiteneenheid
Olie val
A
B
Binneneenheid
Vloeistof A (m)
Hoogte B (m)
Max.
Max.
7.5
50
30
Buiteneenheid
A
B
Installatiehandleiding 49
