Leidingen en bedrading voor buiteneenheid
Finaliseren
Nadat de leidingen zijn aangesloten en de elektrische kabels zijn aangesloten, blijven de leidingen en sommige
tests bestaan. Vooral is zorgvuldige aandacht vereist tijdens het uitvoeren van de lektest, omdat de lekkage van
de koelmiddeleffecten direct achteruitgaat. Het is ook erg moeilijk om een lekt te vinden nadat alle
installatieprocedures zijn voltooid.

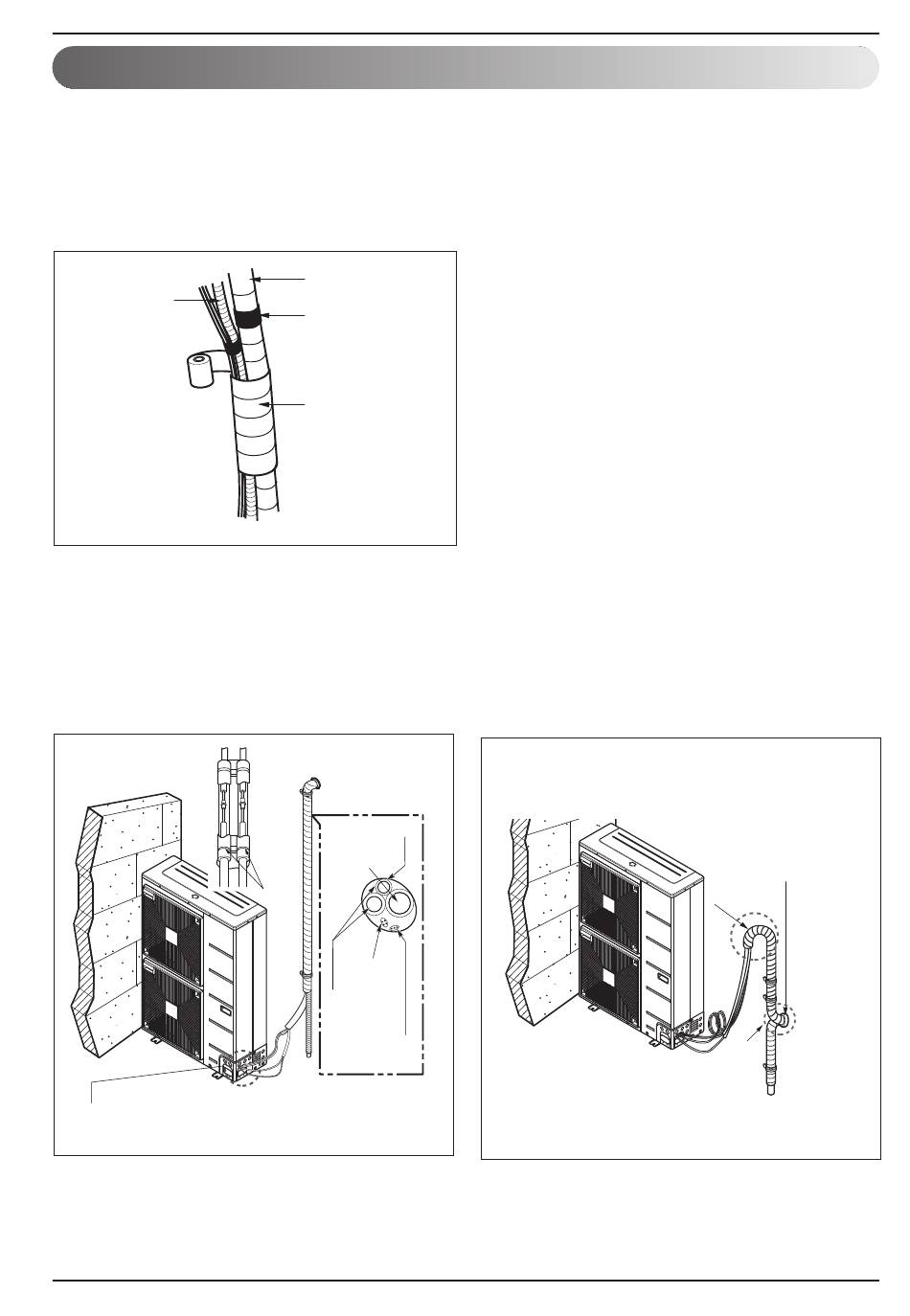

Buis vormen
Afvoerslang
(niet gebruikt)
Taping-procedure
1. Tape de leidingen, verbindingskabel en voedingskabel van beneden naar boven. Als de
opnamerichting op is, kan er regenval in de leidingen of kabels vallen.
2. Bevestig de afgeplakte buis langs de buitenmuur met een zadel of iets dergelijks.
3. Een val is vereist om te voorkomen dat water in elektrische delen kan binnendringen.
Dicht een kleine
Seal a small
Seal a small
opening rondom de
opening around
opening around
buizen af met lijm
the pipings with
the pipings with
van het gomtype.
gum type sealer.
gum type sealer.
• Val is vereist om te voorkomen dat water in
elektrische delen terechtkomt.
58 Lucht-water warmtepomp
Leiding
Vinyltape (smal)
Wikkel met
vinyltape (breed)
Tape
Afvoerslang
(niet gebruikt)
Plastic
Plastic
Plastic
band
band
band
Verbindingskabel
Koelslangen
Stroomkabel
Seal a small
opening around
the pipings with
Voer pijpvorming uit door de aansluitkabel en
gum type sealer.
koelmiddelleiding (tussen de binnenunit A en de
buitenunit) te wikkelen met thermisch isolatiemateriaal
en bevestig het met twee soorten vinyltape.
1. Tape de koelmiddelleiding, voedingskabel en
verbindingskabel van beneden naar boven.
2. Bevestig de getapte buis is samen met de
buitenmuur. Vorm een val om te voorkomen dat
water de kamer en het elektrische gedeelte
binnendringt.
3. Bevestig de afgeplakte pijp op de muur door te
zadel of equivalent.
Plastic
band
Dicht een kleine opening
Seal a small opening
Seal a small opening
rondom de buizen af met
around the pipings
around the pipings
lijm van het gomtype.
with gum type sealer.
with gum type sealer.
Val
Val
Val
Val
