Installatie van de binneneenheid
Aansluiting van stroomkabel
!
WAARSCHUWING
Het apparaat op de stroombron aansluiten kan alleen worden uitgevoerd door een gekwalificeerde
installateur in een spanningsvrije staat!
!
LET OP

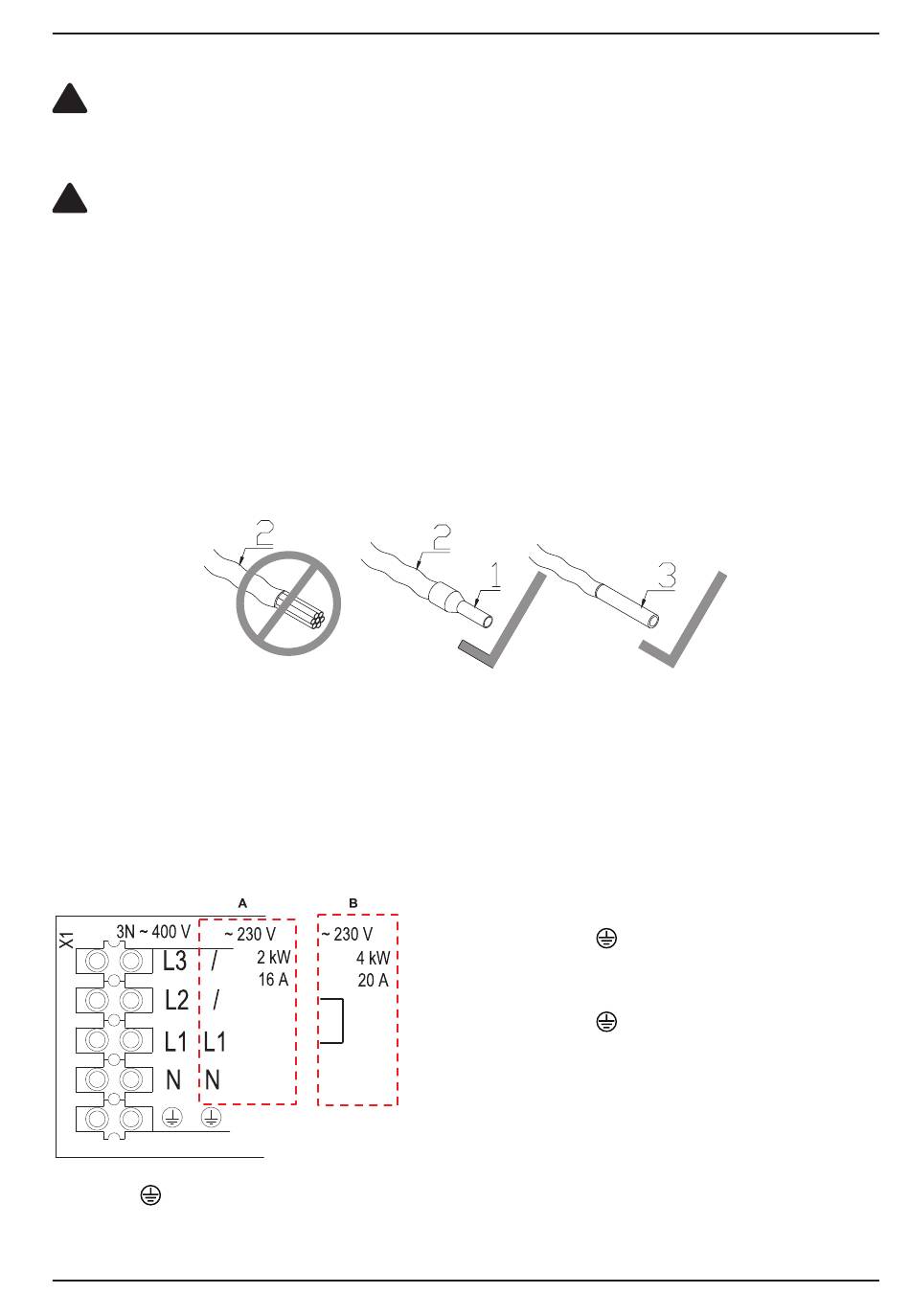

• De toevoer- en communicatiekabels moeten in het apparaat en de elektrische kast worden
gelegd via afzonderlijke beoogde kanalen en overlopen die vóór de kabelklem zijn geïnstalleerd.
Op deze manier zorgen we ervoor dat de kabel wordt ontlast en de elektrische kast wordt
beschermd tegen waterpenetratie.
• Verkeerde dimensionering van de voedingskabel of te zwakke eindzekeringen van het apparaat
kan leiden tot overbelasting van de beveiligingselementen op het elektriciteitsnet van het
gebouw, wat kan leiden tot oververhitting van de elektrische installatie. Volg de vereisten in deze
handleiding.
• Meeraderige flexibele kabels moeten worden aangesloten op de klemmen van de binnenunit
met gekrulde eindhulzen.
Vaste kerndraden hebben geen gekromde eindmoffen nodig.
1 Eindmof
• Het apparaat wordt geleverd met een elektrische verwarming van 3 x 2 kW. De voeding is
aangesloten op basis van uw behoeften:
Verbindingsterminals van de voedingskabel
Klem PE (
) (geel-groene kabel), klem N (blauwe kabel), klemmen L1 (zwarte of grijze of bruine
kabel).
44 Lucht-water warmtepomp
2 Meeraderige flexibele kabel
a) ~ 230 V / 50 Hz op de aansluitklemmen L1, N en PE,
3 Vaste kerndraad
~ 230 V/50 Hz
Voor het aansluiten van de 2 kW-verwarmer,
verbindt u de aansluitklemmen in sectie A met
L1, N en PE (
). Ingangszekering: 16 A.
Voor aansluiting van de 4 kW-verwarmer,
verbindt u de aansluitklemmen in sectie B met
L1, N en PE (
). Het is ook noodzakelijk om
de brug van L1 naar L2 Ingangszekering te
verbinden: 20 A.
