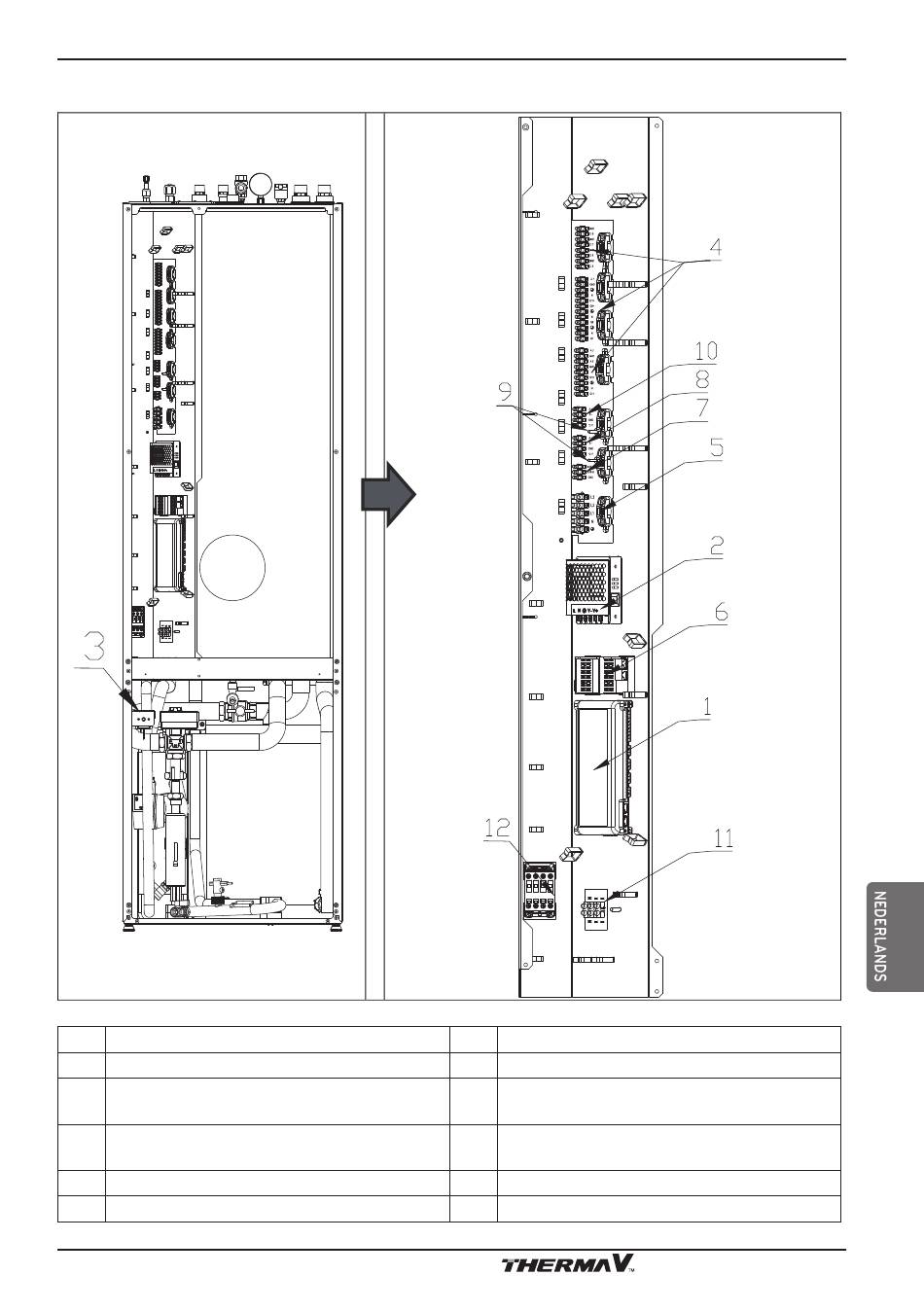

Beschrijving van de elektrische verbindingskast
1
Ingangs-/uitgangsmodule MD1
2
Stroomvoorziening ~ 230 V / 12 V
RESET-knop (thermische beveiliging van
3
de elektrische verwarming).
4
Verbindingsclips van externe apparaten
5
Verbindingsclips van de stroomlijn
6
WEB-module (optie)
Installatie van de binneneenheid
7
Communicatie met buiteneenheid (PI485)
8
Verbindingsklemmen ruimtelijke corrector KT-1 (2)
Plaats van aarding van de geplateerde
9
(gevlochten) communicatiekabel
Communicatie met buiteneenheid en
10
interne uitbreidingseenheid TT3003.
11 Verbindingsklemmen neutrale geleider
12 Elektrische contactor
Installatiehandleiding 37
