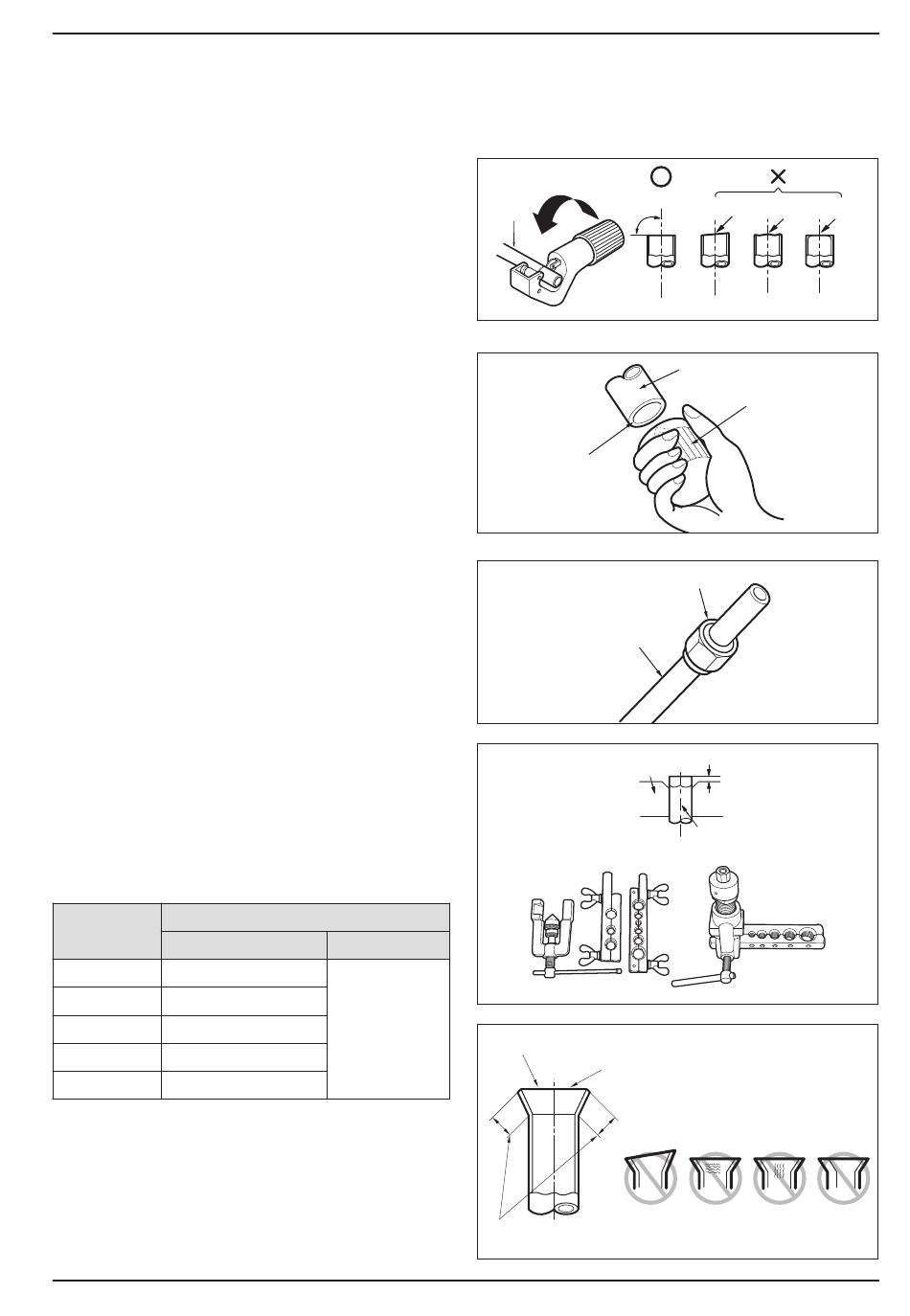

Leidingen en bedrading voor buiteneenheid
Voorbereiding voor leidingen
Voorbereiding voor leidingen is vijf stappen. Omdat de belangrijkste oorzaak van lekkage van koelmiddel
defecten in het felswerk is, dient u in de volgende stappen het juiste affakkelwerk uit te voeren.
Stap 1. Knip de leidingen en de kabel door.
• Gebruik de meegeleverde leidingset of de lokaal
aangeschafte leidingen.
• Meet de afstand tussen de binneneenheid en de
buiteneenheid.
• Snijd de leidingen iets langer dan de gemeten
afstand.
Stap 2. Bramen verwijderen.
• Verwijder alle bramen volledig uit de gesneden
dwarsdoorsnede van de buis.
• Plaats het uiteinde van de buis in neerwaartse
richting om te voorkomen dat er bramen in de buis
vallen.
Stap 3. Plaats de flensmoer.
• Verwijder de flensmoeren bevestigd aan de
binnenunit en de buitenunit.
• Steek de flensmoeren in de braam-verwijderde buis.
• Als het flenswerk klaar is, is het onmogelijk om
moeren in de leiding te steken.
Stap 4. Flenswerk.
• Houd koperen buis stevig vast in een staaf (of
matrijs) zoals aangegeven in de bovenstaande tabel.
• Voer het vleugellassen uit met een speciaal
ontwikkelde flens-tool voor R-410A-koelmiddel, zoals
hieronder wordt getoond.
Pijpdiameter
inch (mm)
Type wingmoer
Ø 1/4 (Ø 6.35)
0.04~0.05 (1.1~1.3)
Ø 3/8 (Ø 9.52)
0.06~0.07 (1.5~1.7)
Ø 1/2 (Ø 12.7)
0.06~0.07 (1.6~1.8)
Ø 5/8 (Ø 15.88)
0.06~0.07 (1.6~1.8)
Ø 3/4 (Ø 19.05)
0.07~0.08 (1.9~2.1)
Stap 5. Controleren
• Vergelijk het uitlopende werk met het juiste
afbeelding.
• Als fakkel defect lijkt, snijd het uitlopende deel af en
blaas het werk opnieuw aan.
50 Lucht-water warmtepomp
Een inch (mm)
Type koppeling
0~0.02
(0~0.5)
Koperen
buis
90°
Naar
beneden wijzen
Koperen buis
Staaf
<Type wingmoer>
Glad rondom
Binnen is glanzend zonder krassen
Hellend
Zelfs lengte
rondom
Schuin Oneven Ruw
Leiding
Ruimer
Flensmoer
"A"
Koperen buis
<Type koppeling>
= Onjuiste affakkeling =
Oppervlakte
Gebarsten Ongelijke
beschadigd
dikte
