GEVAAR
In het geval van 1 ~ 230 V; 50 Hz-verbinding Het is niet toegestaan om een secundaire brug aan te
sluiten tussen L2 naar L3 of L1 naar L3 om een elektrische verwarmingscapaciteit van 3 x 2 kW te
hebben. Niet-naleving kan interne oververhitting en brandgevaar veroorzaken.

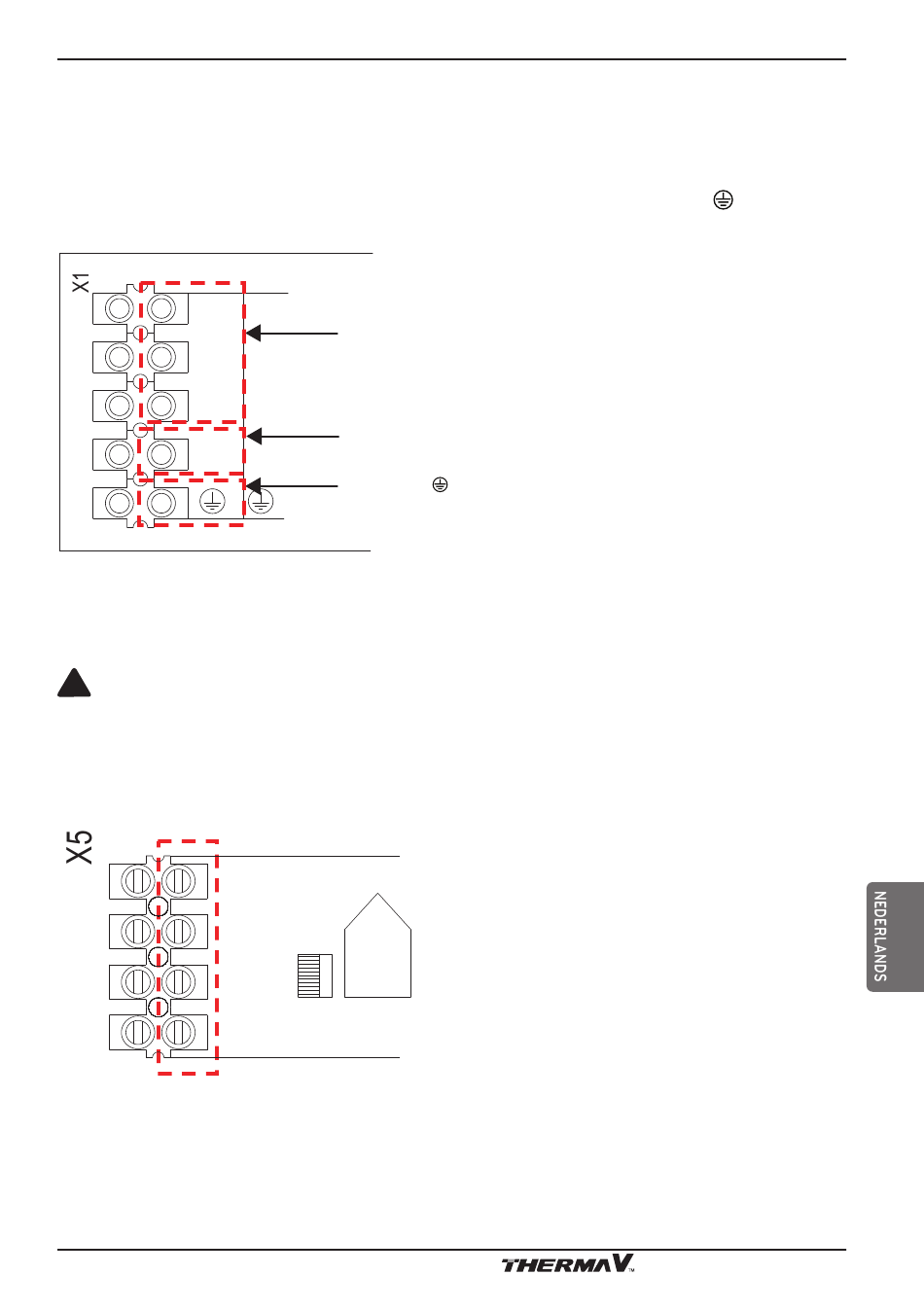

b) 3N ~ 400 V / 50 Hz op de aansluitklemmen L1, L2, L3, N en PE ( ).
Verbindingsklemmen van de voedingskabel
L3
L2
L1
N
De communicatiekabel aansluiten
De communicatiekabel is bedoeld voor de communicatie tussen binnen en buiten. Raadpleeg de
technische gegevens voor de afmetingen van de communicatiekabel.
!
LET OP
Het is belangrijk om de kabel correct aan te sluiten op aansluitblok X5.
De communicatiekabel verbindt het externe apparaat met de klemmenstroken X5 op de
binneneenheid. Het is noodzakelijk om de klemmen BUS-A, BUS-B en GND en 10 V aan te sluiten.
BUS-A
BUS-B
GND
10 V
GEVAAR
De communicatieverbinding wordt beschouwd als een laagspanningsverbinding. Het type
communicatiekabel moet H05VV-F 4 x 0.75 mm
/
Terminals L1, L2, L3 (3 x zwarte of zwarte, grijze, bruine kabel)
/
L1
Terminal N (blauwe kabel)
N
Terminal PE ( ) (geel-groene kabel)
Ingangszekering: 3 x 16 A
Installatie van de binneneenheid
2
(IEC 60227-53) of iets dergelijks zijn.
Installatiehandleiding 45
