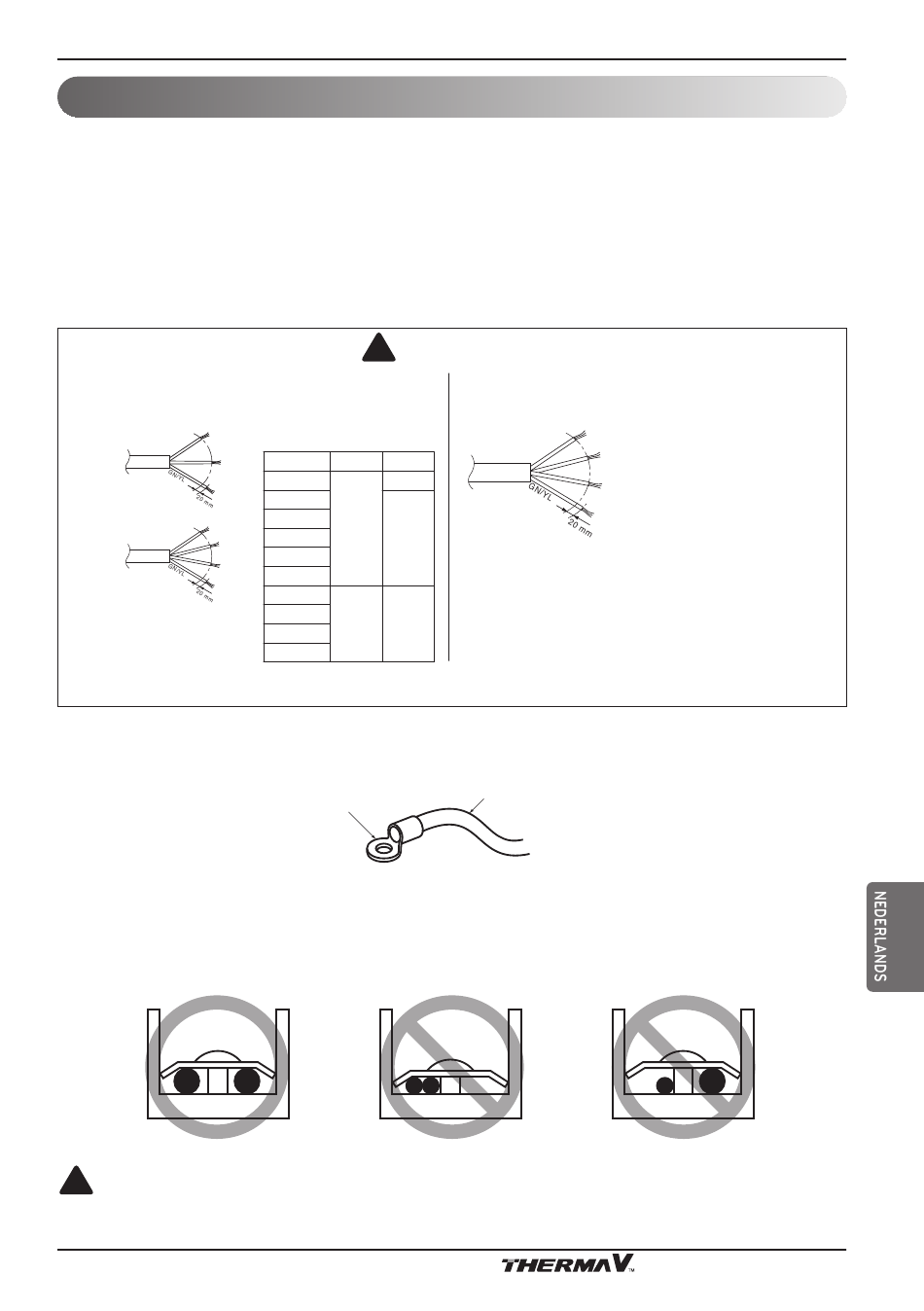

Elektrische bedrading
Er moeten twee soorten kabels op de buiteneenheid worden aangesloten: De ene is 'Stroomkabel', de andere is
'Aansluitkabel'. Voedingskabel is een kabel die wordt gebruikt om externe elektriciteit aan de buiteneenheid te
leveren. Deze kabel is over het algemeen verbonden met een externe stroombron (zoals het hoofdpaneel van de
elektrische stroomverdeling van het huis van de gebruiker) en de buiteneenheid. De verbindingskabel wordt
daarentegen gebruikt om verbinding te maken tussen de buiteneenheid en de binneneenheid om de binneneenheid
van stroom te voorzien en om de communicatie tussen de buiteneenheid en de binneneenheid tot stand te brengen.
De procedure voor bedrading naar de buiteneenheid is vier stappen. Controleer voor het begin van de bedrading of
de draadspecificatie geschikt is en lees de volgende aanwijzingen en let zeer voorzichtig op.
Het netsnoer dat is aangesloten op de buitenunit moet voldoen aan
IEC 60245 of HD 22.4 S4 (deze apparatuur moet worden geleverd
met een kabelset die voldoet aan de nationale regelgeving.
1 fase (Ø)
3 fase (Ø)
Als het netsnoer is beschadigd, moet het worden vervangen door een speciaal snoer of een onderdeel dat verkrijgbaar is bij de fabrikant van zijn serviceagent.
Voorzorgsmaatregelen bij leggen voedingskabels
Gebruik ronde drukaansluitingen voor verbindingen met het powerklemmenblok.
Wanneer niets beschikbaar is, volgt u de onderstaande instructies.
• Sluit de bedrading van verschillende dikten niet aan op het voedingsklemmenstrook. (Speling in
de stroombedrading kan abnormale hitte veroorzaken.)
• Bij het aansluiten van bedrading met dezelfde dikte, doe zoals aangegeven in de onderstaande
afbeelding.
!
WAARSCHUWING
Zorg ervoor dat de schroeven van de terminal vrij zijn van loszitten.
!
LET OP
NORMAAL TRANSVERSAAL GEBIED
Model
Fase (Ø) Gebeid (mm
2
)
AHNW16606B0
4
AHUW146A2
AHUW096A3
1
AHUW126A3
6
AHUW146A3
AHUW166A3
AHNW16606B0
AHUW128A3
3
2,5
AHUW148A3
AHUW168A3
Ronde drukterminal
Leidingen en bedrading voor buiteneenheid
De verbindingskabel die op de buitenunit is aangesloten, moet voldoen
aan IEC 60245 of HD 22.4 S4 (deze apparatuur moet worden
geleverd met een kabelset die voldoet aan de nationale regelgeving.)
NORMAAL
TRANSVERSAAL
GEBIED 0.75 mm
Wanneer de verbindingslijn tussen de binnenunit en
de buitenpost groter is dan 40 m, verbindt u de
telecommunicatielijn en de voedingslijn afzonderlijk.
Stroomdraad
2
Installatiehandleiding 53
