3.3 СОСТАВ ИЗДЕЛИЯ

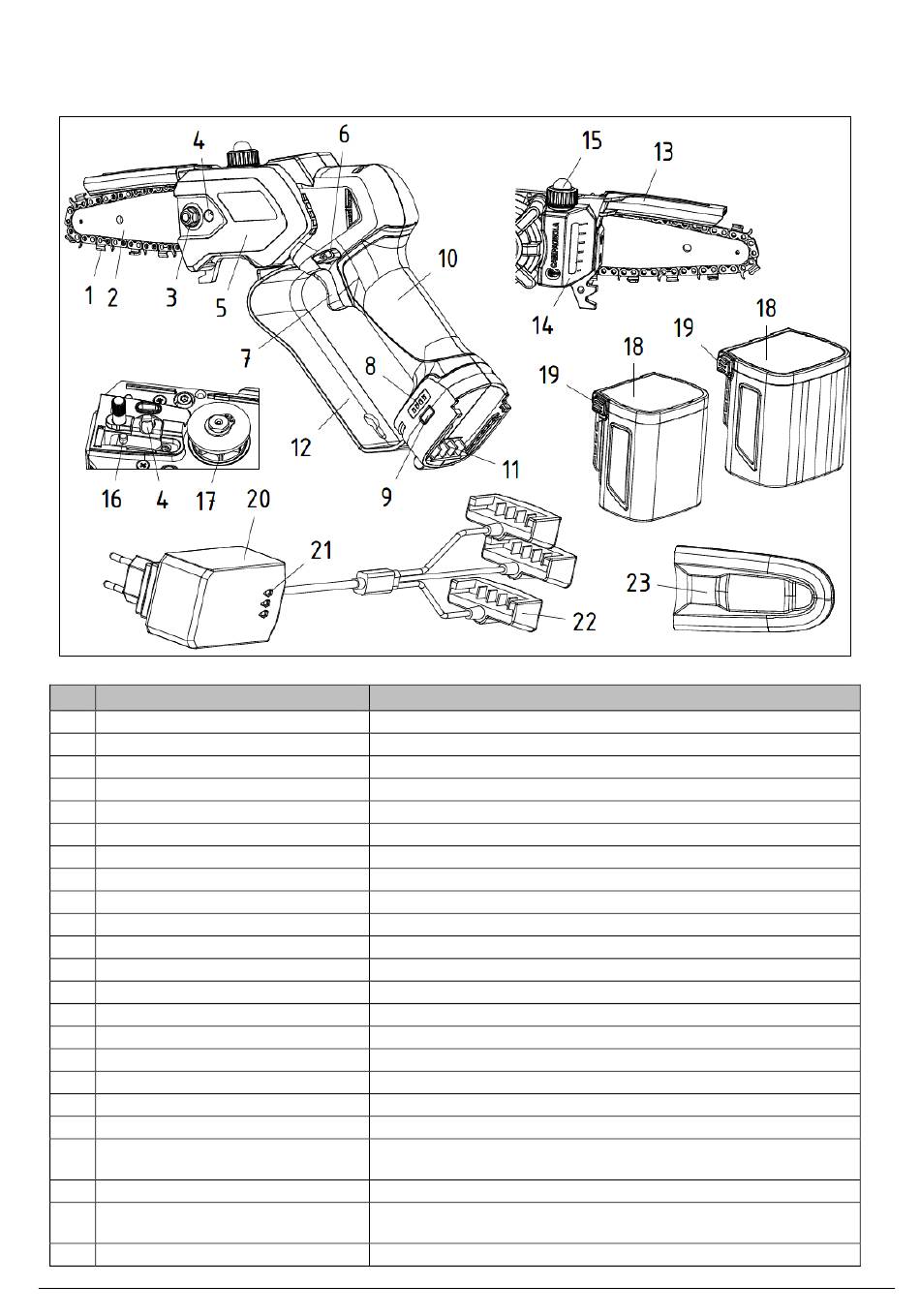

В следующем разделе представлен состав изделия, как показано на рисунке, а в таблице приведены
названия составных элементов изделия с их функциональным описанием.
Поз. Название
Цепь
1
Полотно пилы
2
Блокирующая гайка
3
Регулирующий винт
4
Передний картер
5
Предохранитель блокировки
6
Рычаг привода
7
Сигнальный светодиод
8
Кнопка ВКЛ/ВЫКЛ
9
10 Рукоятка
11 Разъем аккумулятора
12 Защита руки
13 Защита цепи
14 Масляный бак
15 Крышка бака
16 Штифт натяжителя цепи
17 Звездочка цепи
18 Аккумулятор
19 Оребрение разблокировки
20 Зарядное устройство
аккумулятора
21 Светодиодные аккумуляторы
22 Разъёмы для зарядки
23 Протектор полотна
0310.0353_04
Функция
Обрезает ветви, ствол и т.д.
Направляющая цепи
Блокирует полотно
Настраивает натяжение цепи
Защищает шестерню и полотно цепи
Действует как блокировка запуска
Нажимается для подачи команды действия
Указывает оставшуюся емкость аккумулятора
Включает и выключает инструмент
Позволяет обрабатывать изделие
Позволяет подключить инструмент к аккумулятору.
Защищает руку оператора от риска контакта с цепью
Защищает оператора от отдачи
Содержит масло для смазывания цепи
Обеспечивает ручную смазку цепи и закрывает масляный бак
Устройство регулировки натяжения цепи.
Приводит в действие цепь сучкореза
Обеспечивает работу инструмента
Позволяют установить и снять аккумулятор с инструмента
Используется для зарядки до трех аккумуляторов
одновременно
Указывают на состояние зарядки аккумуляторов
Позволяют выполнить подключения зарядного устройства с
аккумулятором
Защитный чехол цепи (в состоянии покоя)
1025
