Poz.
Opis
Nakrętka M6 Blokuje osłonę ochronną koła łańcuchowego
1
Śruba M4
2
Śruba M3
3
Śruba Ø3
4
UWAGA
Zabronione jest wykonywanie przez operatora czynności konserwacyjnych i/lub dokręcanie śrub i
wkrętów zastrzeżone dla konserwatorów mechaników lub elektryków.
7.1.2 SMAROWANIE ŁAŃCUCHA

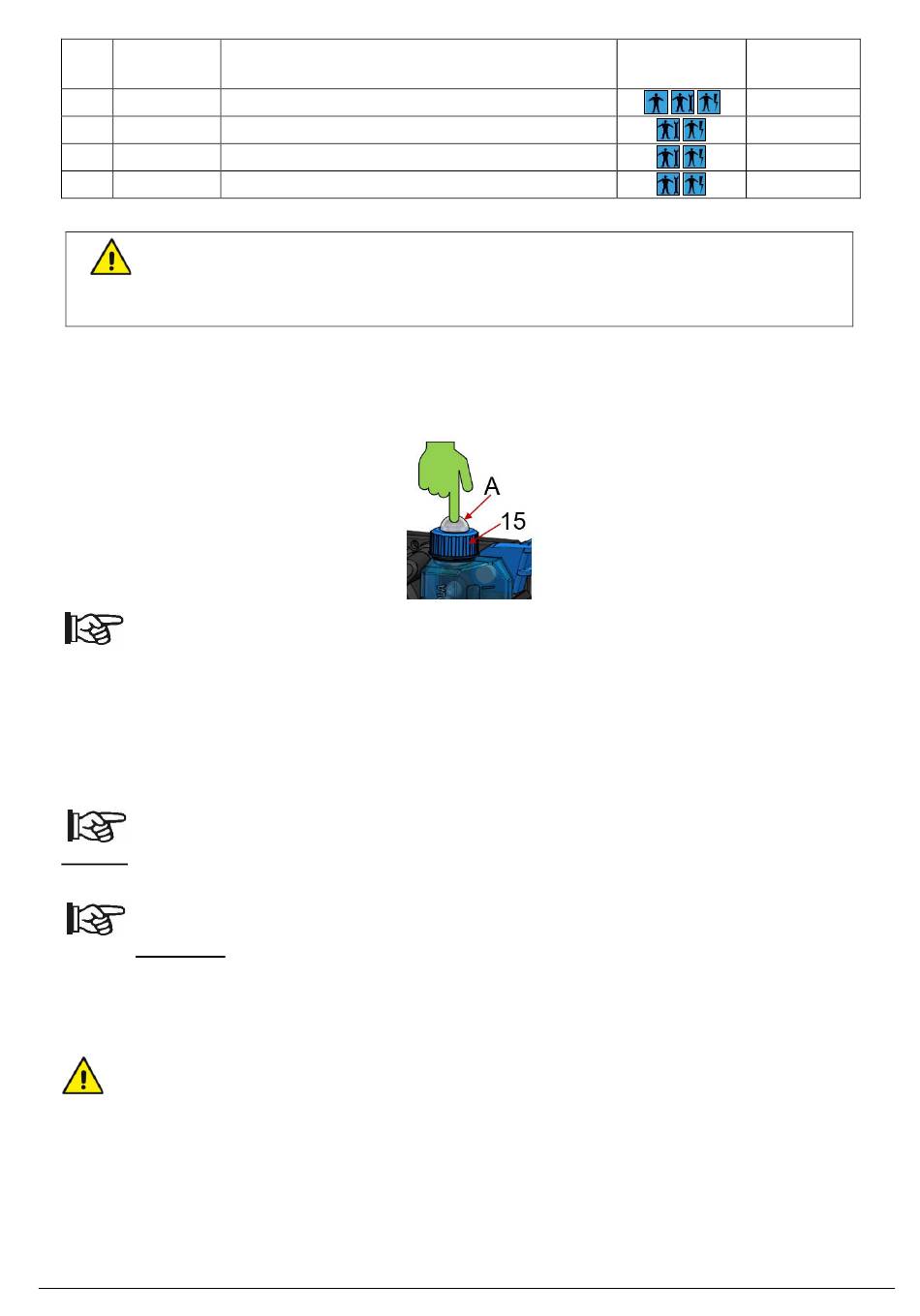

Olej jest podawany na łańcuch (1) przez wielokrotne wciskanie pompki umieszczonej na korku (15) zbiornika.
Informacje na temat napełniania zbiornika znajdują się w paragrafie 5.2.3.
WAŻNE!
Podczas użytkowania należy się upewnić, że na łańcuchu zawsze znajduje się wystarczająco dużo oleju.
Zawsze należy kontrolować poziom oleju w zbiorniku i, w razie potrzeby, uzupełnić go.
Jeżeli łańcuch będzie pracował bez oleju, nastąpi szybkie zużycie łańcucha i prowadnicy, a żywotność
narzędzia ulegnie skróceniu.
7.1.3 WYMIANA ŁAŃCUCHA I/LUB PROWADNICY TNĄCEJ
WAŻNE
Łańcuch należy wymienić, gdy po kilku ostrzeniach długość zęba osiągnie 3-4 milimetry lub gdy ogniwa
łańcucha wykazują pęknięcia lub są nadmiernie zużyte.
WAŻNE
Wymienić prowadnicę, gdy:
➢ głębokość rowka jest mniejsza niż wysokość cięgien (które nigdy nie mogą dotykać dna);
➢ wewnętrzna ścianka rowka jest zużyta do tego stopnia, że łańcuch przechyla się na boki;
➢ widoczne są oznaki zużycia, deformacji lub uszkodzenia.
➢ Aby uniknąć asymetrycznego zużycia prowadnicy, należy ją okresowo odwracać względem łańcucha.
UWAGA
Przed wymianą łańcucha i/lub prowadnicy należy wyłączyć urządzenie za pomocą przycisku ON/OFF (9) i wyjąć
akumulator (18), naciskając na zaczepy (19). Patrz paragraf 6.2.3.
Wykonać kolejno następujące czynności:
1) Umieść narzędzie na płaskiej powierzchni i całkowicie odkręć nakrętkę (3) za pomocą dostarczonego
klucza, a następnie zdejmij przednią pokrywę (5).
2) Usunąć prowadnicę (2) i łańcuch (1) przeznaczony do wymiany. Aby ułatwić demontaż, należy poluzować
łańcuch, obracając śrubę regulacyjną (4) w kierunku przeciwnym do ruchu wskazówek zegara.
0310.0353_04
Funkcja
Blokada pokrywy na korpusie układu mechanicznego
Blokada pokrywy na korpusie układu mechanicznego
Blokują pokrywy i zbiornik
610
UPRAWNIONY
Moment
dokręcania
PERSONEL
10 Nm
3 Nm
1,5 Nm
1,5 Nm
