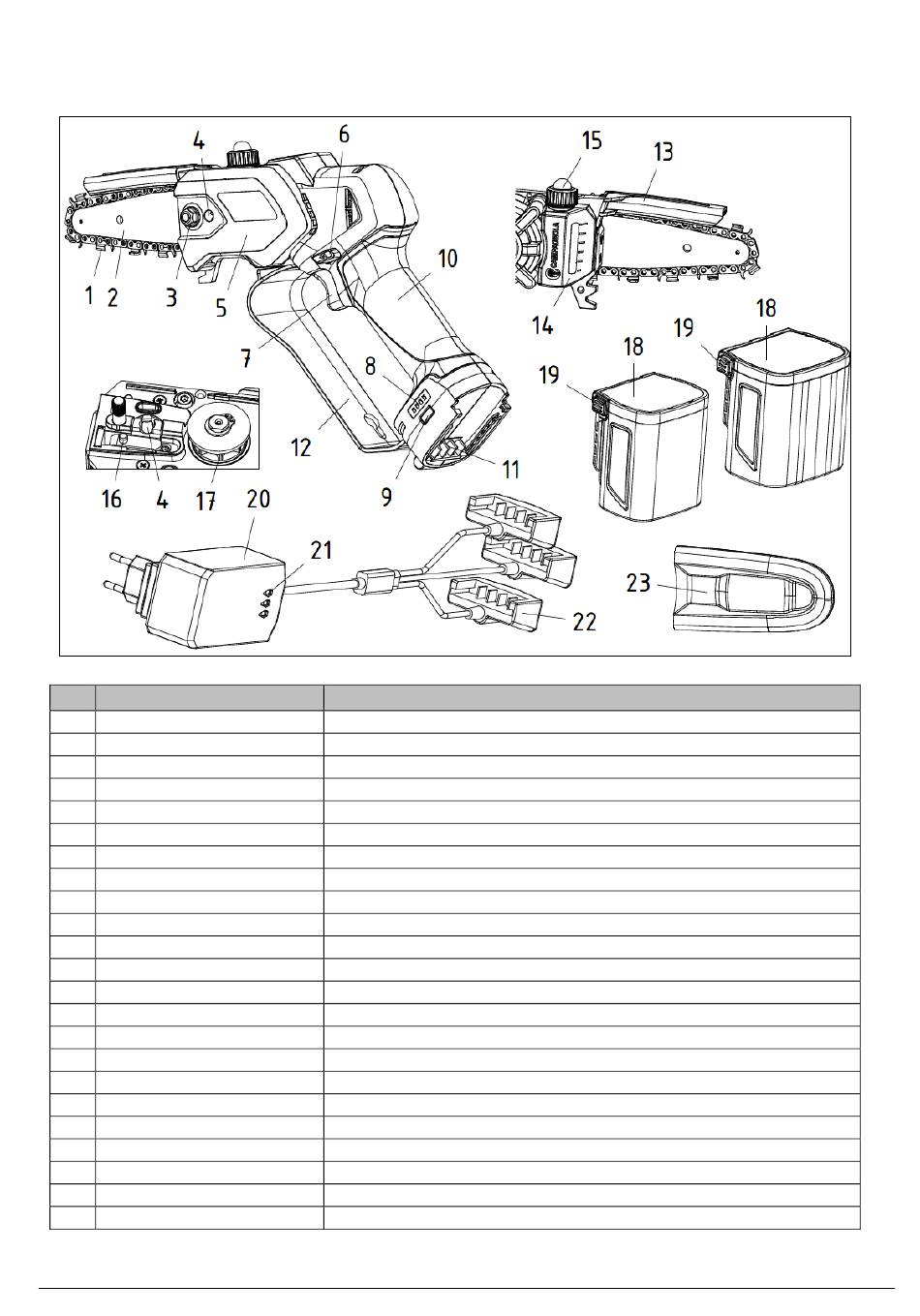

3.3 SLOŽENÍ VÝROBKU
V následující části je uvedeno složení výrobku, jak je znázorněno na obrázku, a v tabulce jsou uvedeny názvy
jednotlivých součástí výrobku s jejich funkčním popisem.
Poz. Název
Řetěz
1
Řezací tyč
2
3
Pojistná matice
Nastavovací šroub
4
Přední kryt
5
6
Blokovací pojistka
Ovládací páčka
7
Signalizační LED diody
8
Tlačítko ON/OFF
9
10 Rukojeť
11 Konektor baterie
12 Chránič rukou
13 Ochrana řetězu
14 Nádrž na olej
15 Víčko nádrže
16 Čep napínáku řetězu
17 Řetězové kolo
18 Baterie
19 Uvolňovací klapky
20 Nabíječka baterie
21 Světelné indikátory LED
22 Nabíjecí konektory
23 Kryt tyče
0310.0353_04
Funkce
Řeže větve, kmeny, atd.
Vedení řetězu
Blokuje tyč
Záznamy o napnutí řetězu
Chrání řetězové kolo a řetězovou tyč
Funguje jako zámek spuštění
Stisknutí pro ovládání pohonu
Ukazuje zbývající kapacitu baterie
Zapnutí a vypnutí nástroje
Umožňuje manipulaci s výrobkem
Umožňuje připojení nástroje k baterii.
Chrání ruku obsluhy před kontaktem s řetězem
Chrání obsluhu před zpětným rázem
Obsahuje olej pro mazání řetězu
Umožňuje ruční mazání řetězu a uzavírá nádržku na olej
Zařízení pro nastavení napnutí řetězu.
Pohon řetězu prořezávače
Umožňuje práci s nástrojem
Umožňuje vložení/vyjmutí baterie z/do nástroje
Slouží k nabíjení až tří baterií současně
Indikuje stav nabití baterie
Umožňují propojení mezi nabíječkou a baterií
Toto je ochranný kryt řetězu (v klidovém stavu)
912
