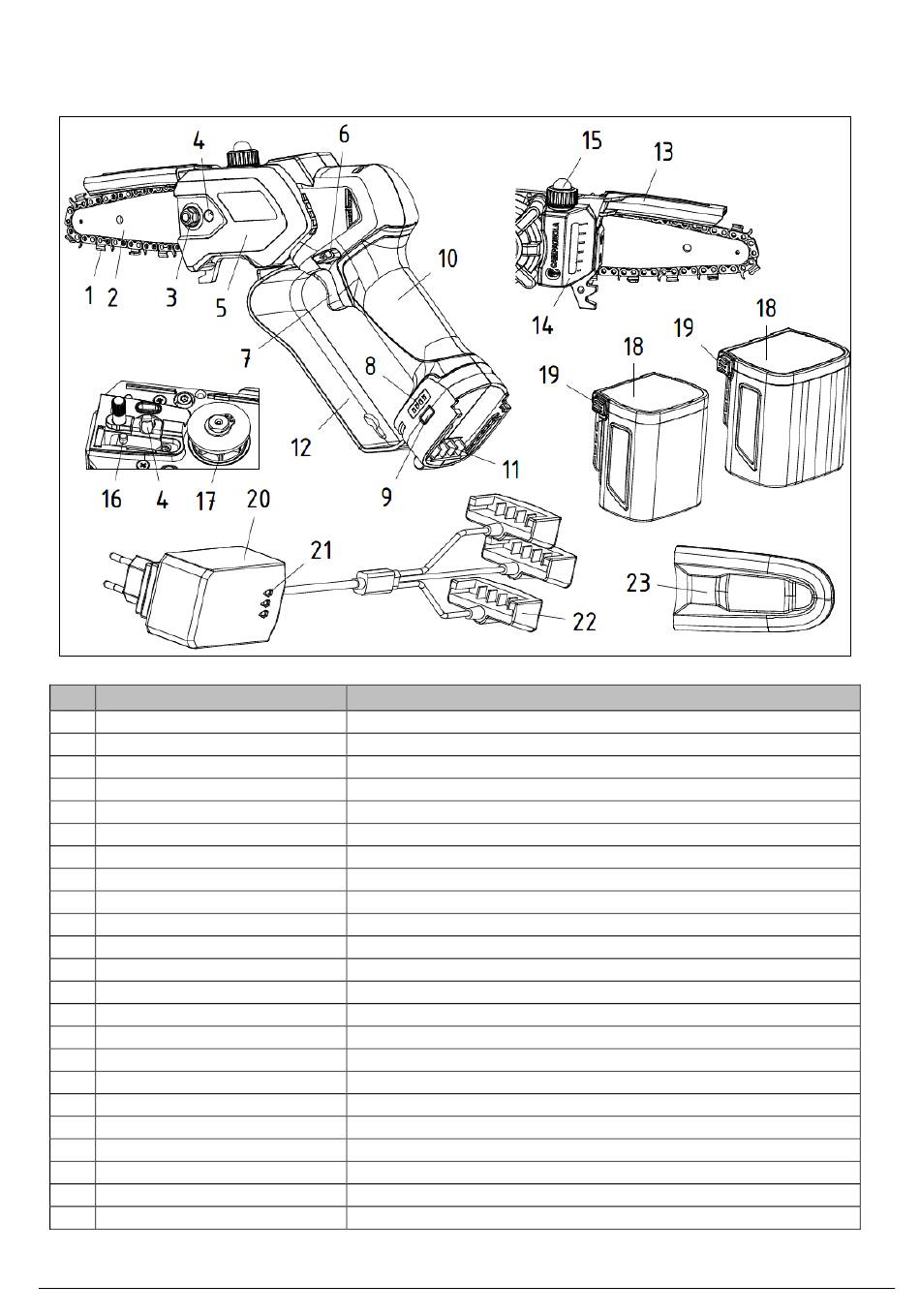

3.3 COMPOZIȚIA PRODUSULUI
Următoarea secțiune prezintă compoziția produsului,așa cum este ilustrat în fig, iar tabelul prezintă denumirea
elementelor constitutive ale produsului cu descrierea funcțională a acestora.
Poz. Denumire
Lanț
1
Bară de tăiere
2
Piuliță de blocare
3
Șurub de reglare
4
5
Carter anterior
Siguranță de blocare
6
Manetă de acționare
7
8
LED-uri de semnalizare
9
Buton PORNIRE - OPRIRE
10 Mâner
11 Conector baterie
12 Protecție pentru mâini
13 Protecția lanțului
14 Rezervor de ulei
15 Capac rezervor
16 Pin de tensionare a lanțului
17 Pinionul lanțului
18 Baterie
19 Aripioare de deblocare
20 Încărcător de baterii
21 Indicatoare luminoase LED
22 Conectoare pentru încărcare
23 Capac de bară
0310.0353_04
Funcție
Taie crengi, trunchiuri, etc.
Ghidează lanțul
Blochează bara
Reglează tensionarea lanțului
Protejează pinionul și bara lanțului
Acționează ca o blocare a pornirii
Este apăsat pentru a comanda acționarea
Indică capacitatea rămasă a bateriei
Pornește și oprește aparatul
Permite manipularea produsului
Permite conectarea aparatului la baterie.
Protejează mâna operatorului împotriva riscului de contact cu lanțul
Protejează operatorul de contralovitură
Conține uleiul pentru lubrifierea lanțului.
Permite lubrifierea manuală a lanțului și închide rezervorul de ulei
Dispozitiv de reglare a tensiunii lanțului.
Acționați lanțul tăietorului
Permite funcționarea aparatului
Se utilizează pentru introducerea sau scoaterea bateriei din aparat
Se utilizează pentru a încărca până la trei baterii simultan
Indică nivelul de încărcare al bateriilor
Acestea permit conectarea între încărcător și baterie
Este husa de protecție a lanțului (în repaus)
