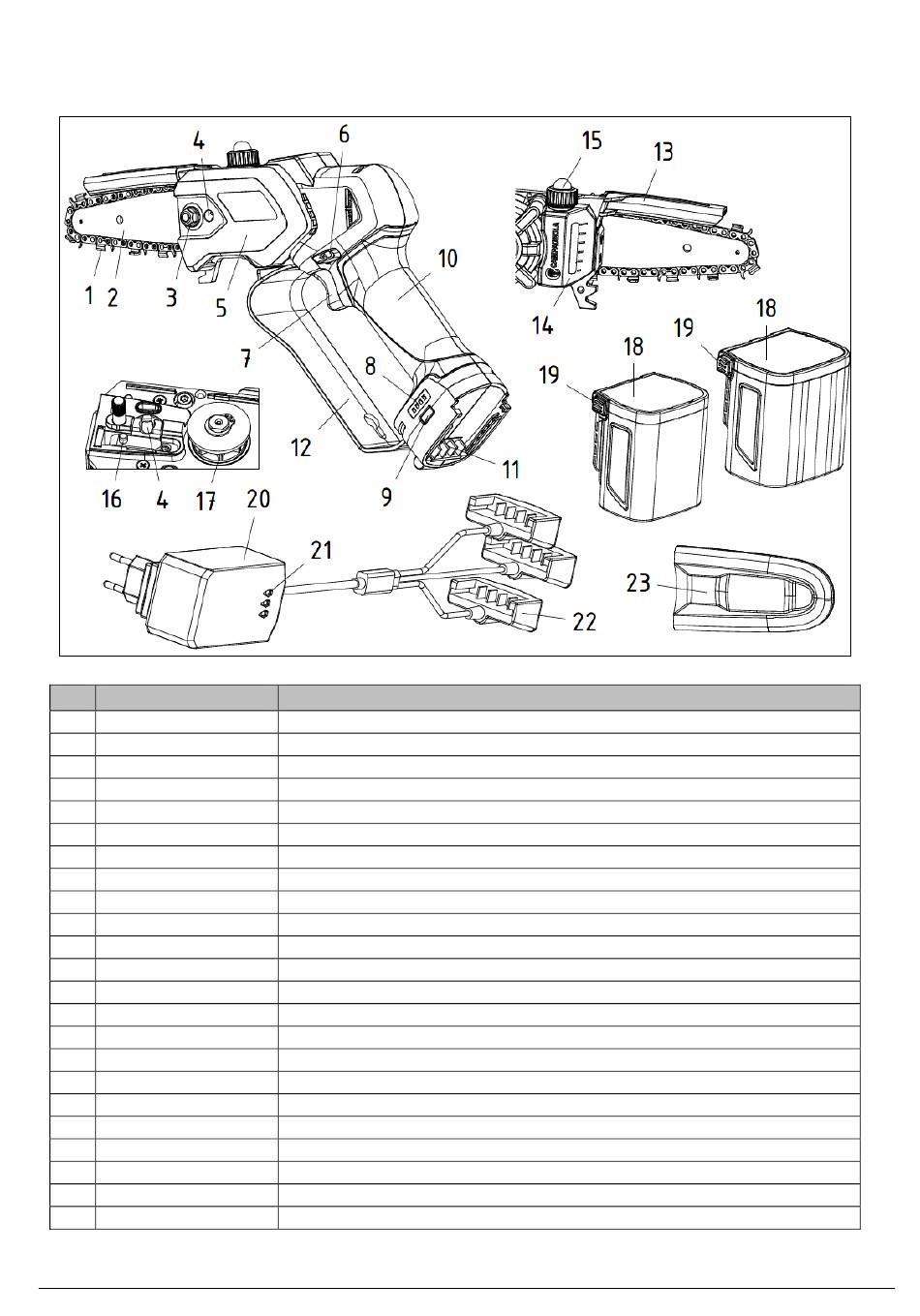

3.3 ÜRÜN BİLEŞİMİ
Aşağıdaki bölüm, şekilde gösterildiği gibi ürünün bileşimini gösterirken, tablo, işlevsel açıklamalarıyla birlikte
ürünün kurucu unsurlarının adını göstermektedir.
Poz. Adı
1
Zincir
2
Kesici pala
3
Kilitleme somunu
Ayar vidaları
4
5
Ön karter
6
Kilit emniyeti
7
Hareket kolu
8
Sinyalizasyon LED'leri
ON/OFF Düğmesi
9
10 Kabza
11 Batarya konektörü
12 El siperi koruması
13 Zincir koruması
14 Denetim
15 Depo tapası
16 Zincir gerici pernosu
17 Zincir pinyonu
18 Akü
19 Çözme kanatları
20 Şarj aleti
21 Işıklı LED göstergeleri
22 Şarj konektörleri
23 Pala kılıfı
0310.0353_04
İşlevi
Dal, tomruk v.b. keser
Zinciri yönlendirir
Palayı kilitler
Zincir gerginliğini ayarlar
Zincirin dişlisini ve palayı korur
Marş kilidi görevi görür
Sürücüye komut vermek için basılır
Kalan batarya kapasitesini gösterir
Aleti açar ve kapatır
Ürünün kullanılmasını sağlar
Aletin aküsüne bağlantıyı sağlar.
Zincir ile temas riskinden operatörün elini korur
Operatörü geri tepmeye karşı korur
Zincirin yağlanması için yağ içerir
Zincirin manüel yağlamasına izin verir ve yağ deposunu kapatır
Zincir gerginliğini ayarlama cihazı.
Budama testeresinin zincirini harekete geçirir
Aletin işleyişini sağlar
Alete aküyü takmayı/ondan çıkartmayı sağlar
Aynı anda üç aküye kadar şarj etmek için kullanılır
Akülerin şarj durumunu belirtirler
Şarj aleti ve batarya arasındaki bağlantıyı sağlar
Zinciri koruma kılıfıdır (dururken)
802
